Projekt

BUDYNEK MOTELU

Kod: K-61D
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77



uzyskujemy pozwolenia na budowę dla naszych klientów

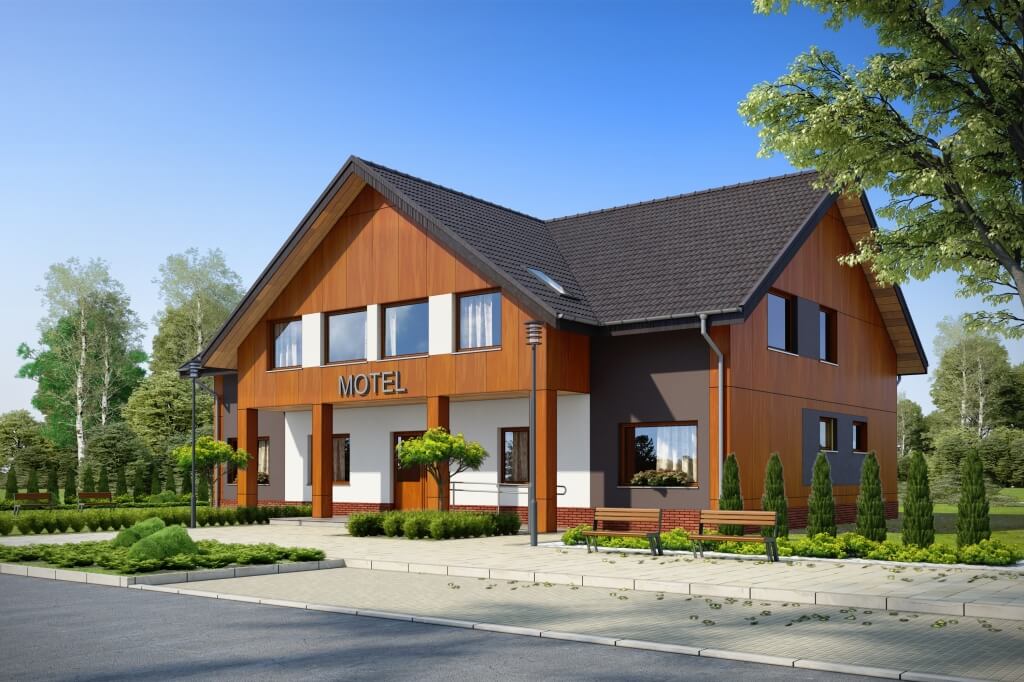

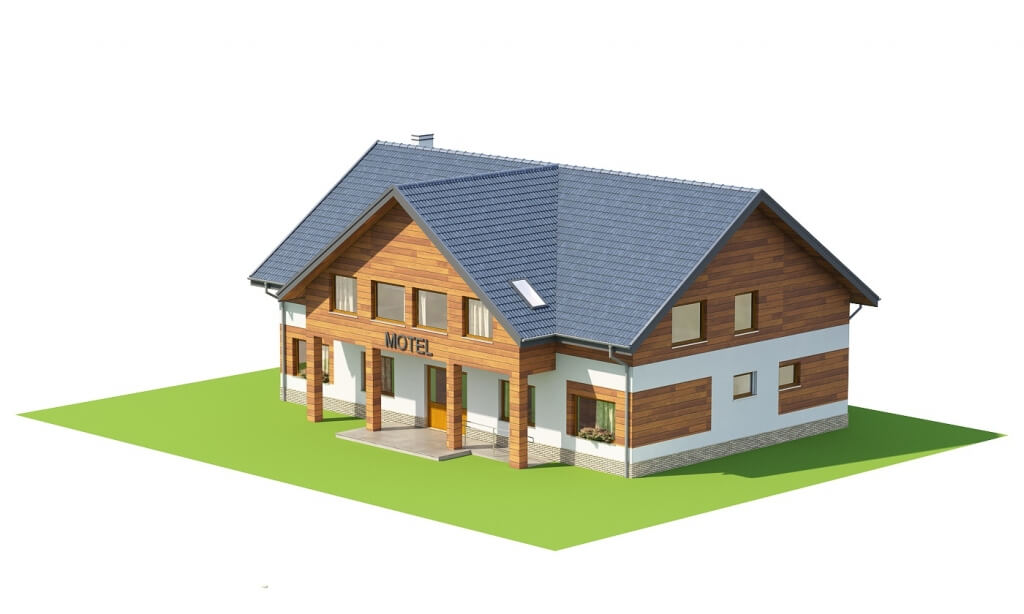

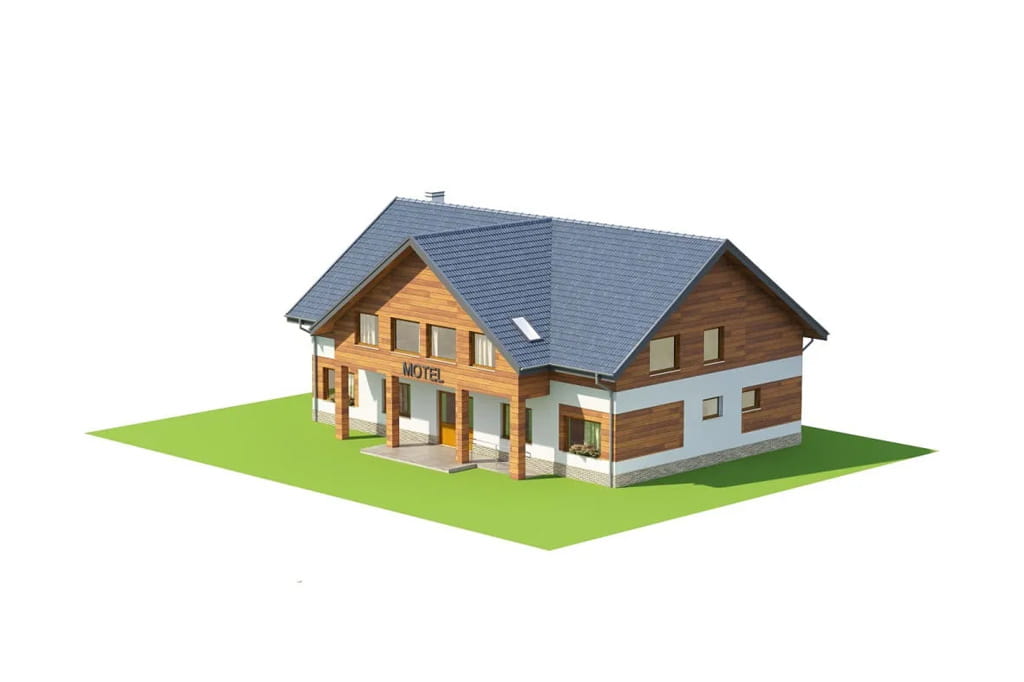

Model



Elewacje

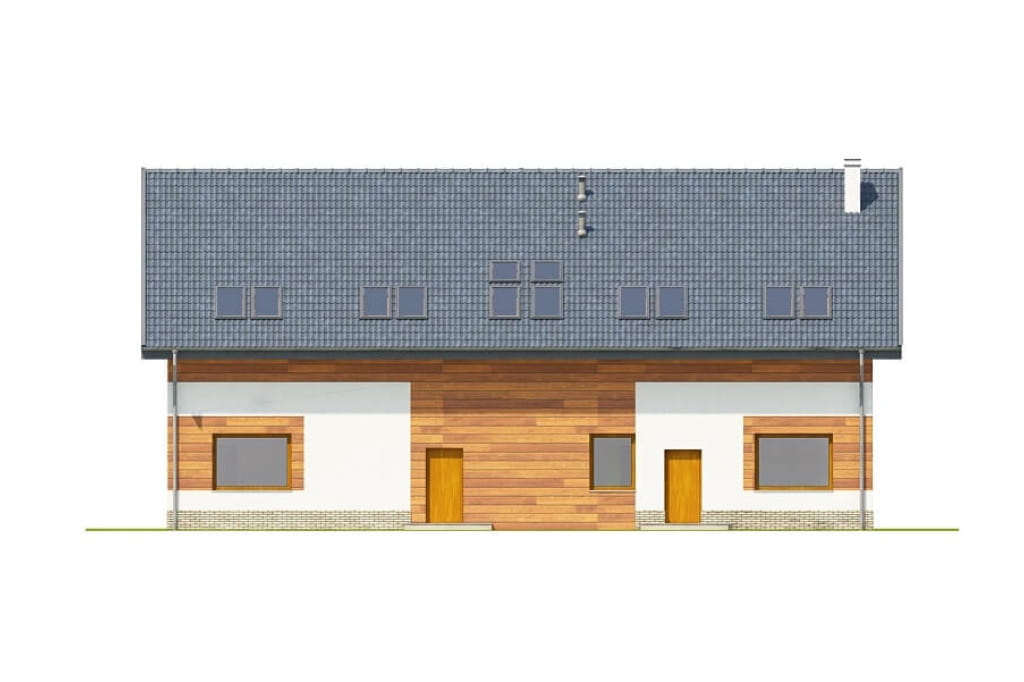

elewacja ogrodowa

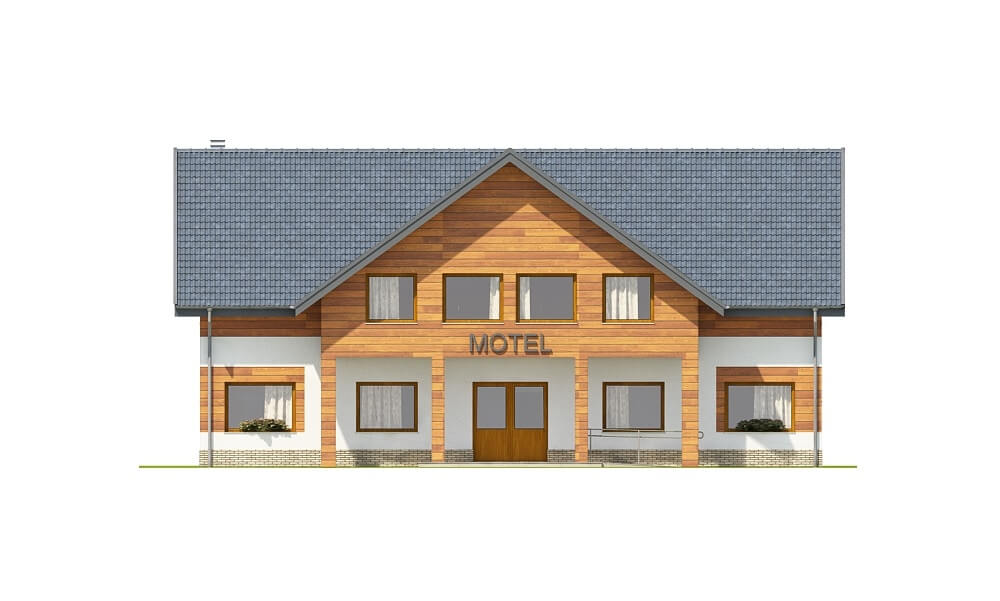

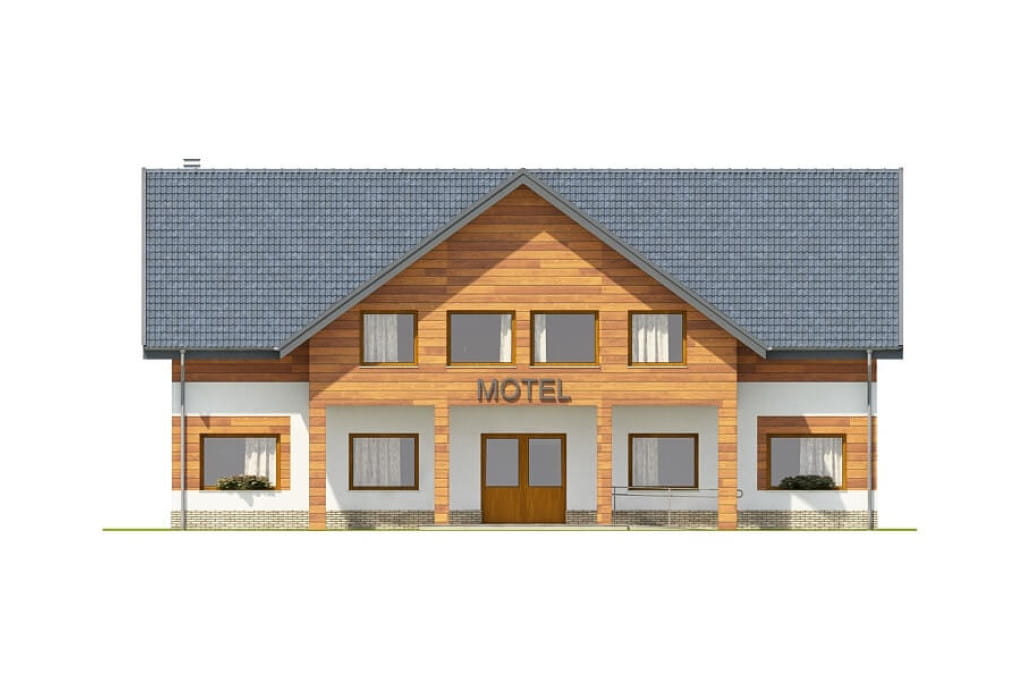

elewacja frontowa

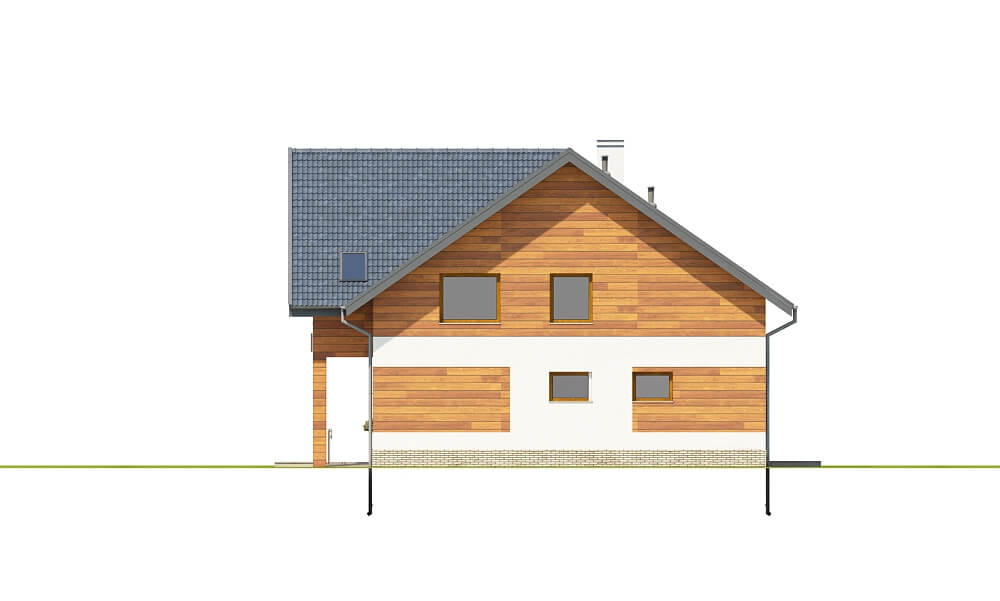

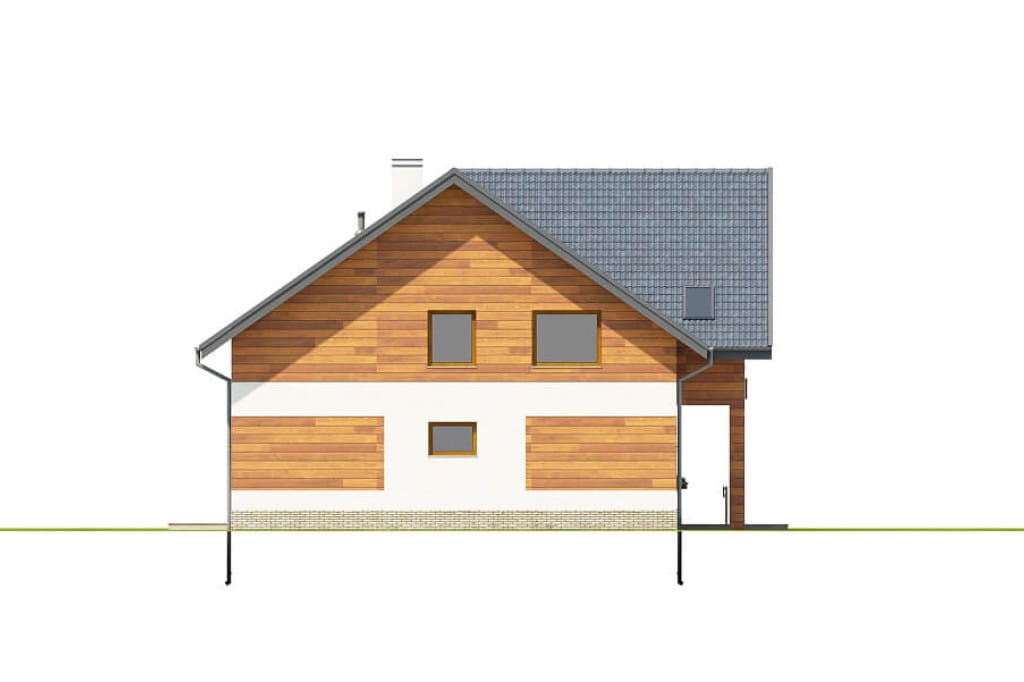

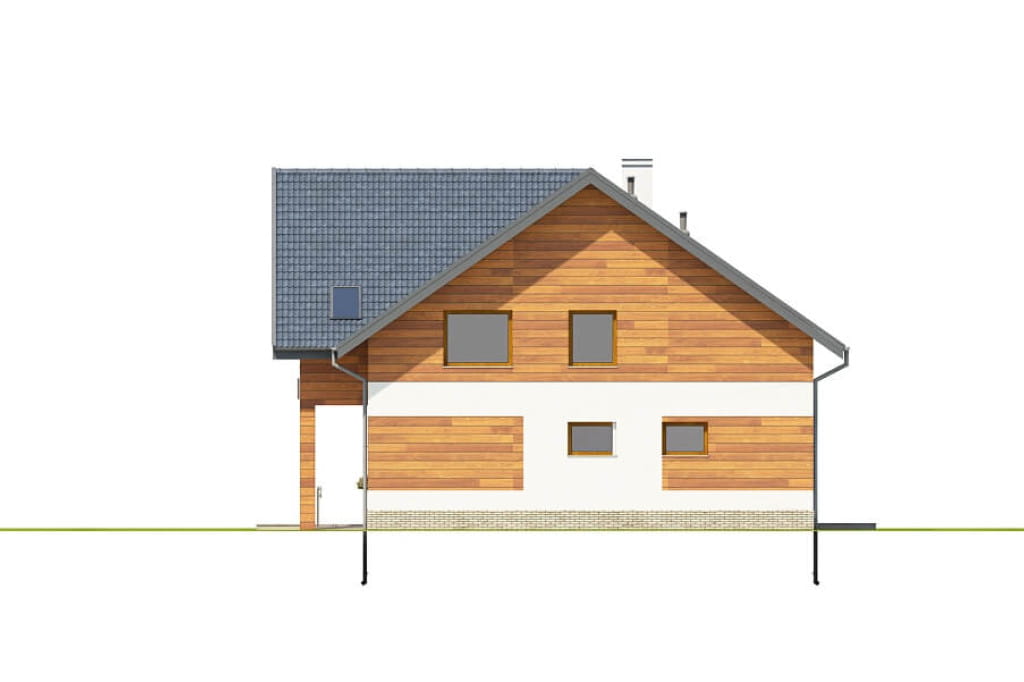

elewacja boczna
elewacja boczna

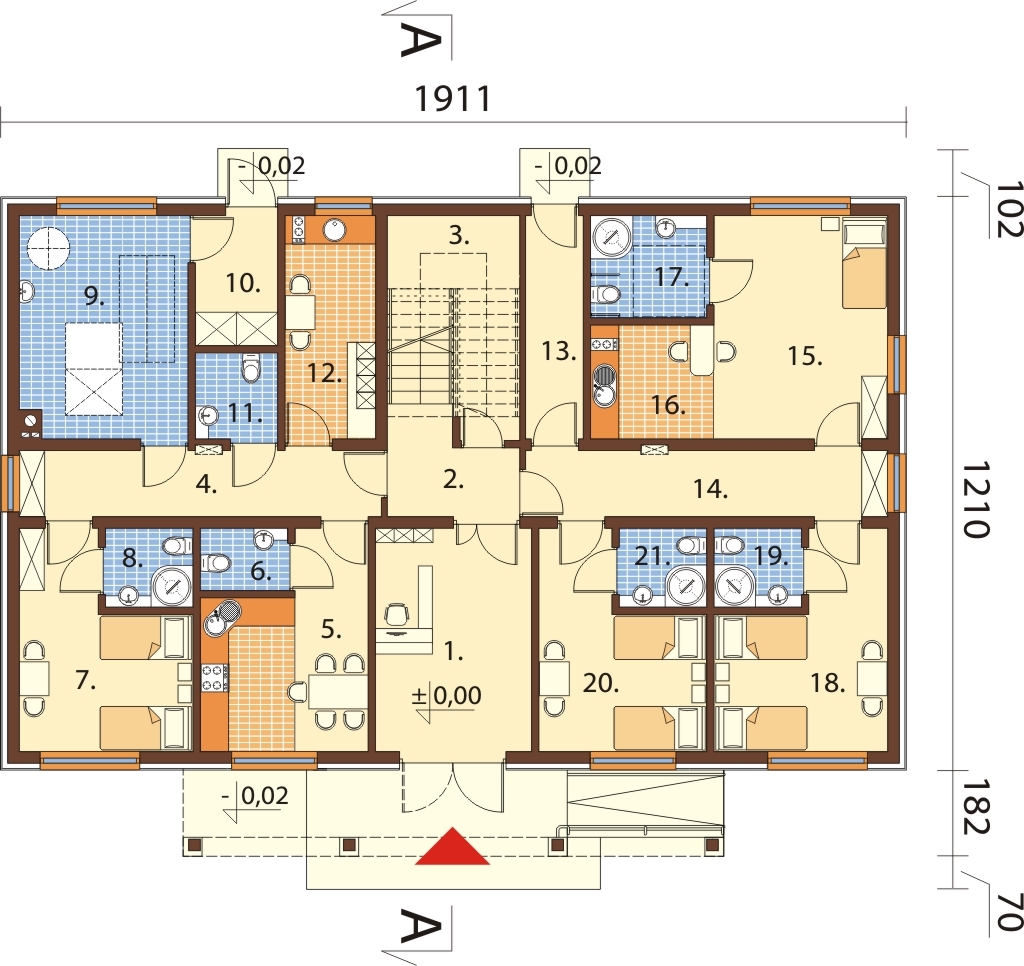

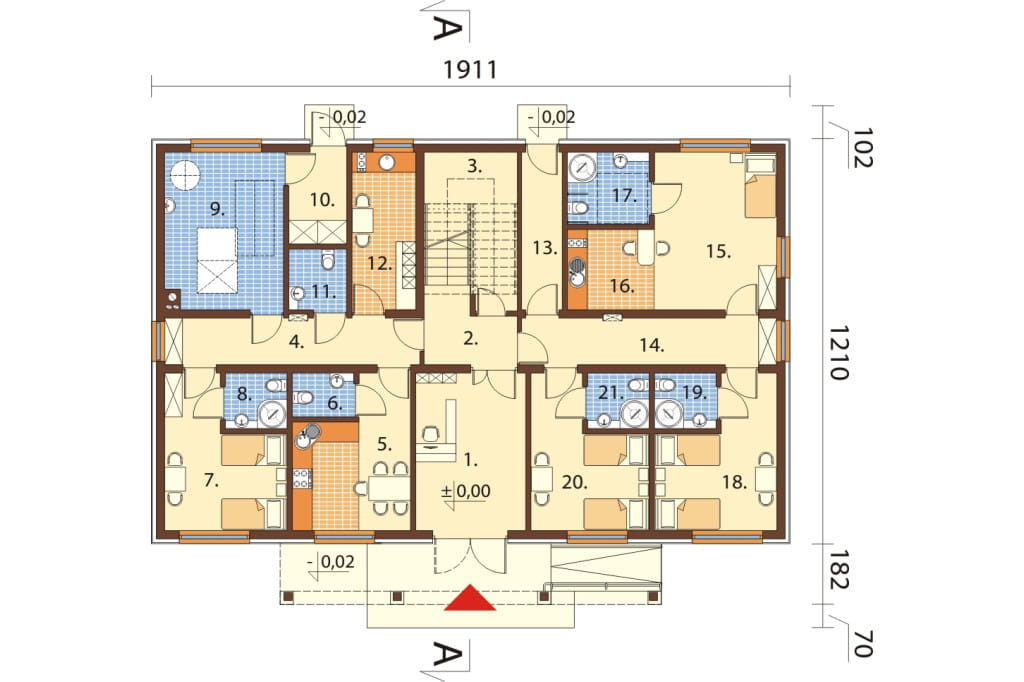

Rzut parteru



PARTER: 183,72 m2

1. Wiatrołap 15,25 m2
2. Klatka schodowa 17,44 m2
3. Korytarz 10,34 m2
4. Kuchnia 13,46 m2
5. WC 2,31 m2
6. Pokój 13,34 m2
7. Łazienka 2,95 m2
8. Kotłownia 16,19 m2
9. Skład opału 4,61 m2
10. WC 3,03 m2
11. Pom. gospodarcze 8,78 m2
12. Korytarz 5,52 m2
13. Korytarz 10,34 m2
14. Pokój 16,98 m2
15. Aneks kuchenny 6,07 m2
16. Łazienka 5,11 m2
17. Pokój 13,34 m2
18. Łazienka 2,95 m2
19. Pokój 12,76 m2
20. Łazienka 2,95 m2

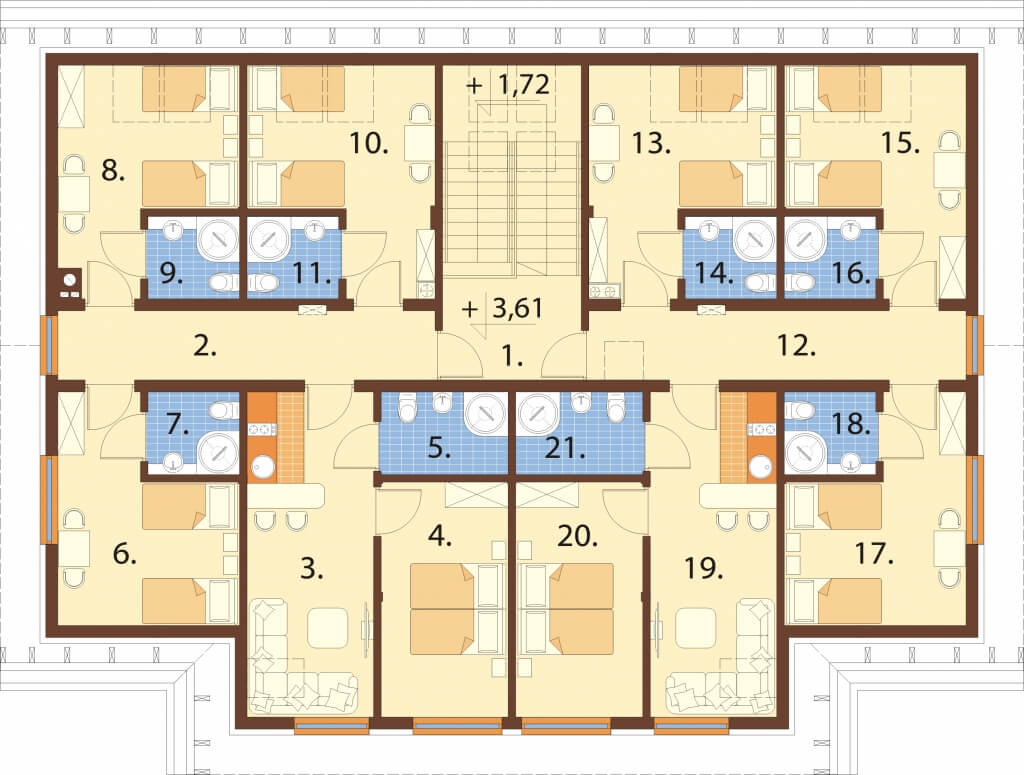

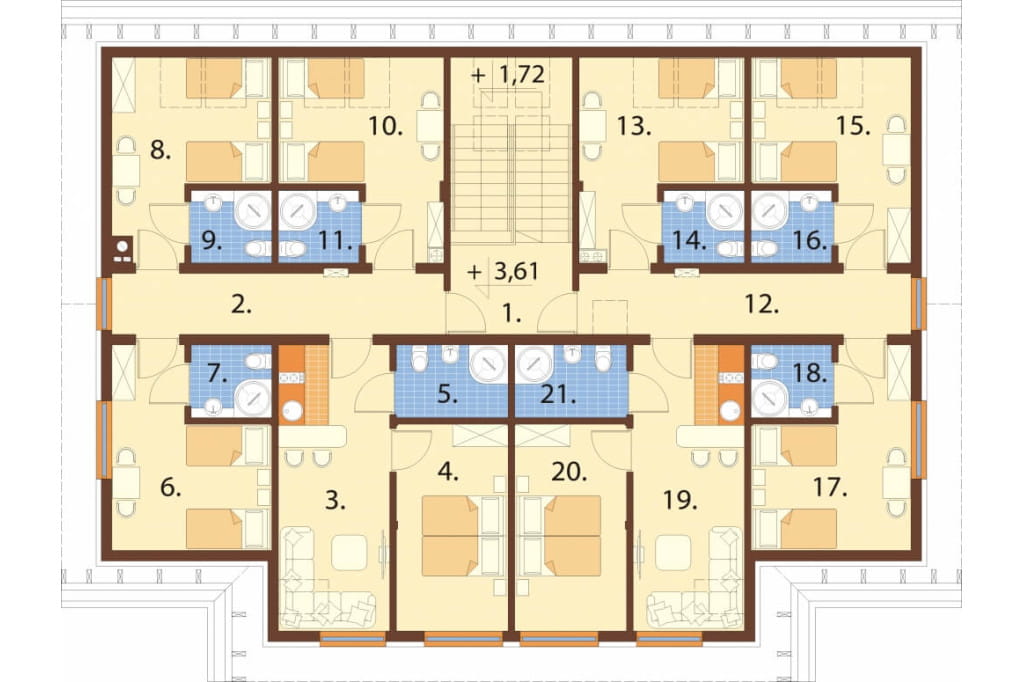

Rzut poddasza



PODDASZE: 182,56 / 197,67 m2

1. Klatka schodowa 13,60 m2
2. Korytarz 10,30 m2
3. Pokój + aneks kuchenny 15,67 / 16,42 m2
4. Pokój 11,89 m2
5. Łazienka 4,11 m2
6. Pokój 11,10 / 13,34 m2
7. Łazienka 2,95 m2
8. Pokój 10,80 / 13,05 m2
9. Łazienka 2,95 m2
10. Pokój 11,61 / 13,95 m2
11. Łazienka 2,95 m2
12. Korytarz 10,30 m2
13. Pokój 11,61 / 13,93 m2
14. Łazienka 2,95 m2
15. Pokój 11,10 / 13,34 m2
16. Łazienka 2,95 m2
17. Pokój 11,10 / 13,34 m2
18. Łazienka 2,95 m2
19. Pokój + aneks kuchenny 15,67 / 16,42 m2
20. Pokój 11,89 m2
21. Łazienka 4,11 m2

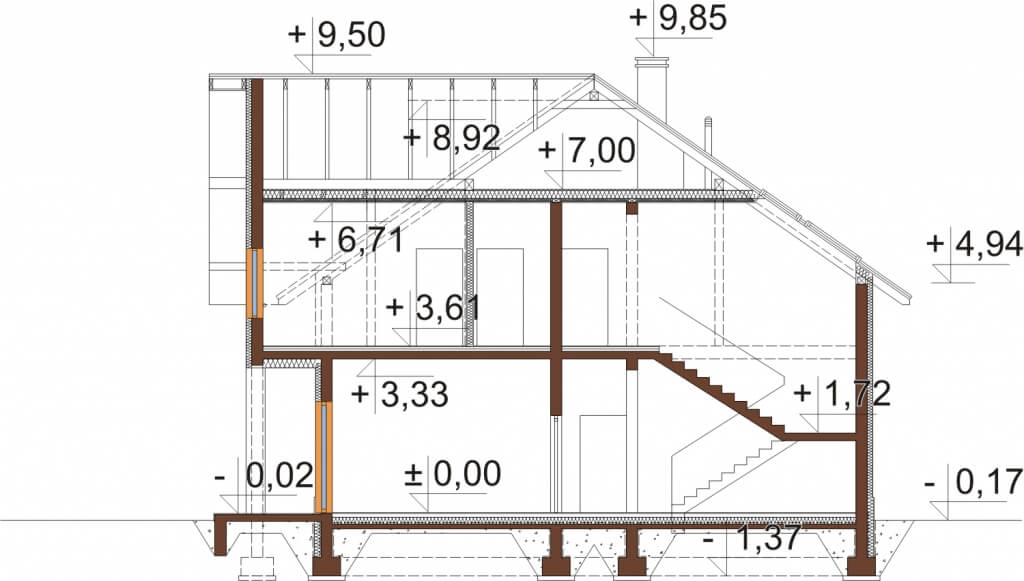

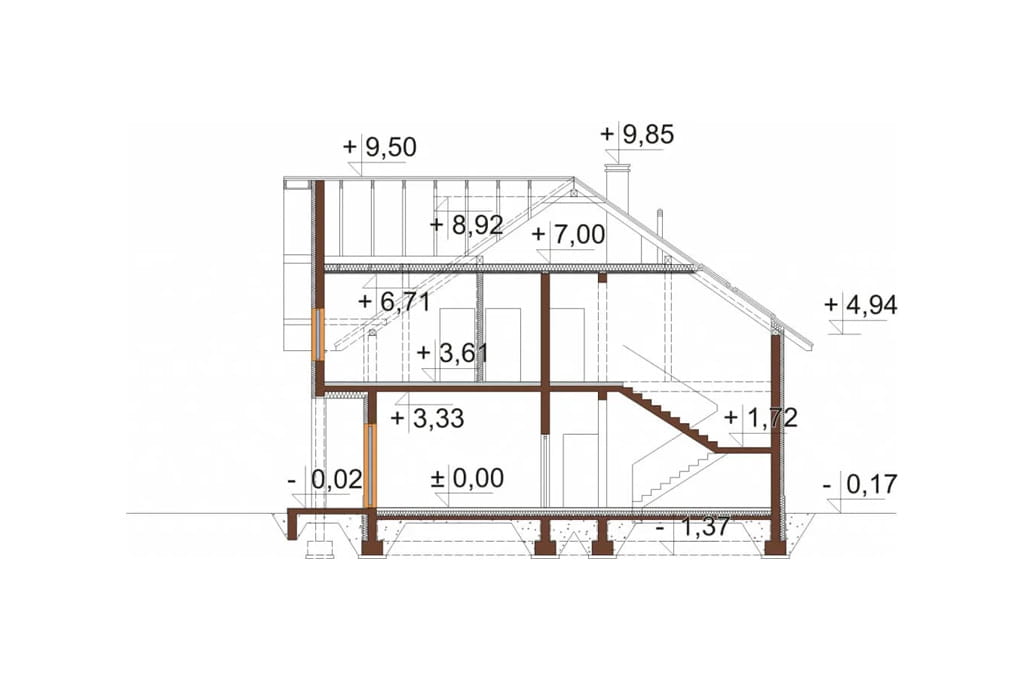

Przekrój





Projekt budynku motelu K-61D.
Budynek motelowy, niepodpiwniczony, posiada 2 kondygnacje nadziemne.

Technologia: tradycyjna.
Ściany zewnętrzne: pustak ceramiczny 24 cm, styropian 12 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 35°.
Ogrzewanie: paliwo stałe
Wentylacja: mechaniczna z odzyskiem ciepła we wszystkich pomieszczeniach za wyjątkiem kotłowni, gdzie przewidziano wentylację grawitacyjną.
Program:
Parter: 4 pokoje z łazienkami, kuchnia, 2 WC, pomieszczenie gospodarcze, kotłownia, skład opału.
Poddasze: 10 pokoi w tym 2 z aneksem kuchennym, 8 łazienek

Posiadamy również wersję tego projektu przygotowaną formalnie jako budynek jednorodzinny.

Powierzchnia zabudowy: 251.99 m²
Powierzchnia użytkowa: 366.28 m²
Kubatura: 1840.70 m³
Szerokość działki: 21.89 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 41
Kąt nachylenia dachu: 35
Ilość pokoi: 12
Pokój na parterze: Nie
Wysokość budynku: 9,67 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 40,94 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budynku
- projekt konstrukcyjny budynku
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o z kotłem na paliwo stałe, wod-kan, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: motele, komercyjne, projekt motelu, projekt budynku usługowego, pensjonat, projekt pensjonatu, parterowe z poddaszem użytkowym
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
