Projekt DOM OPIEKI DLA OSÓB STARSZYCH Kod: K-112
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 780 015 759 /
PN - PT od 16 do 18: 790 625 570

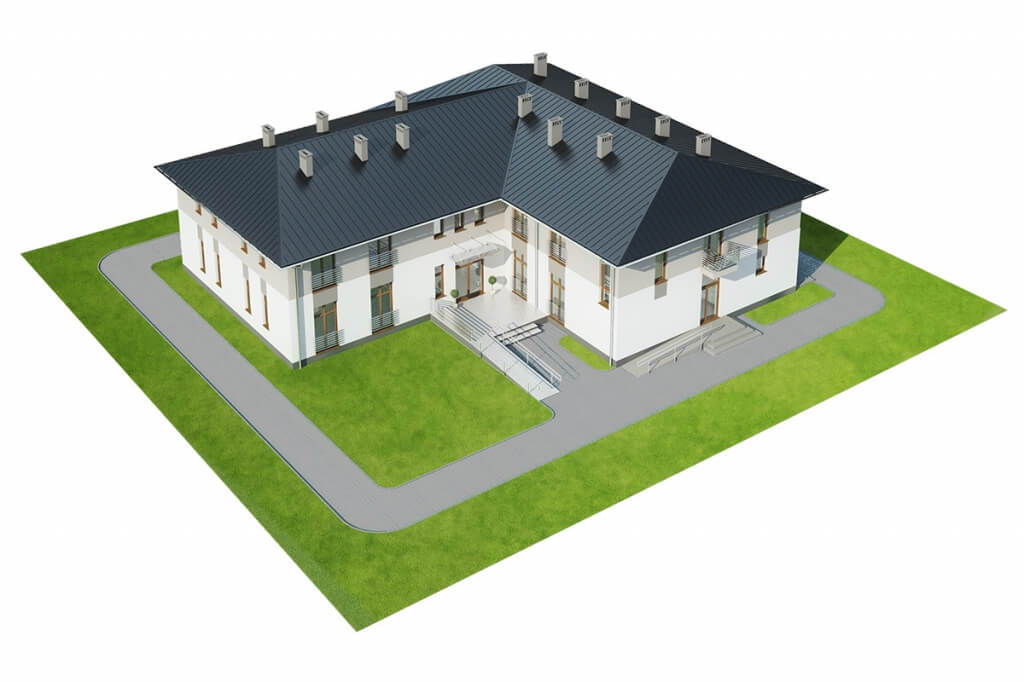

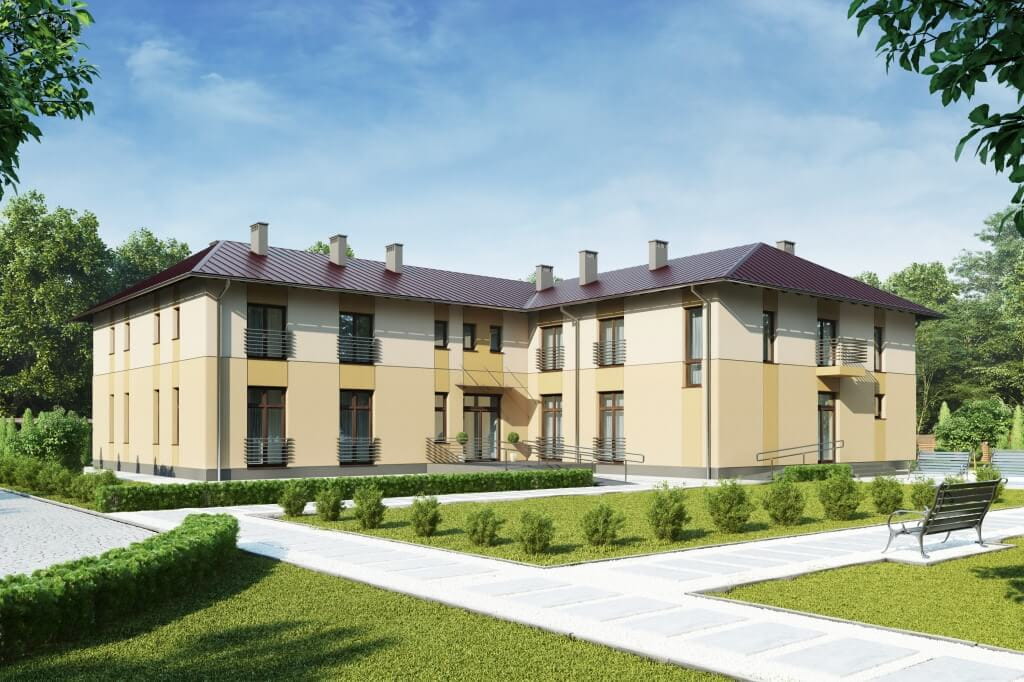

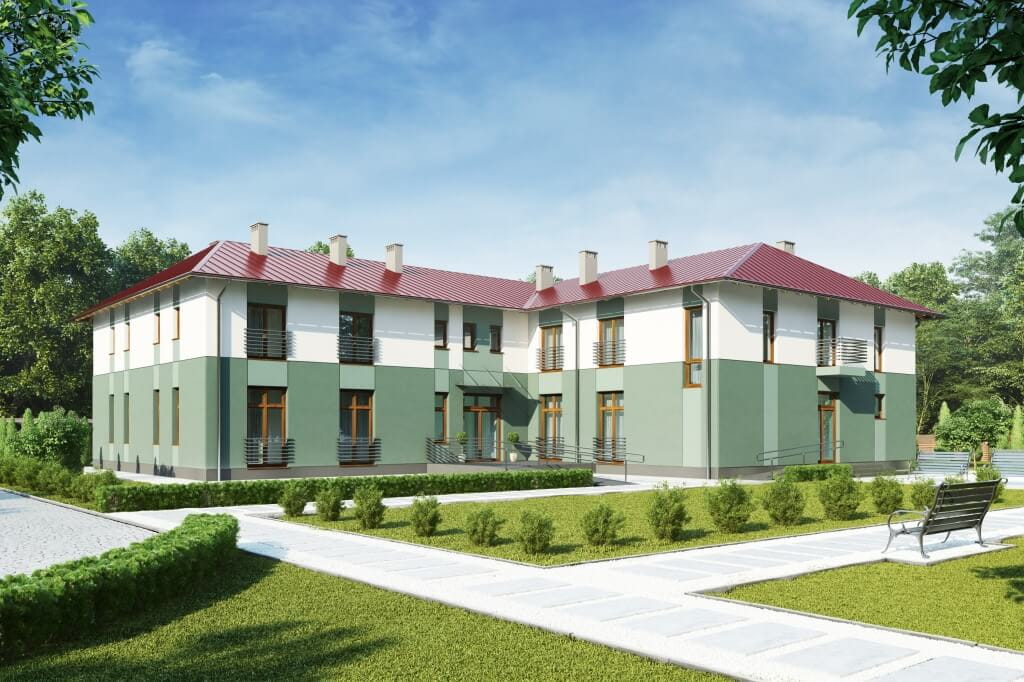

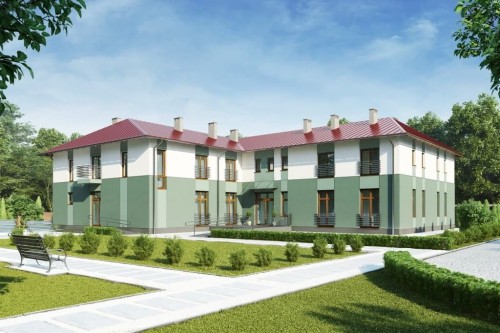

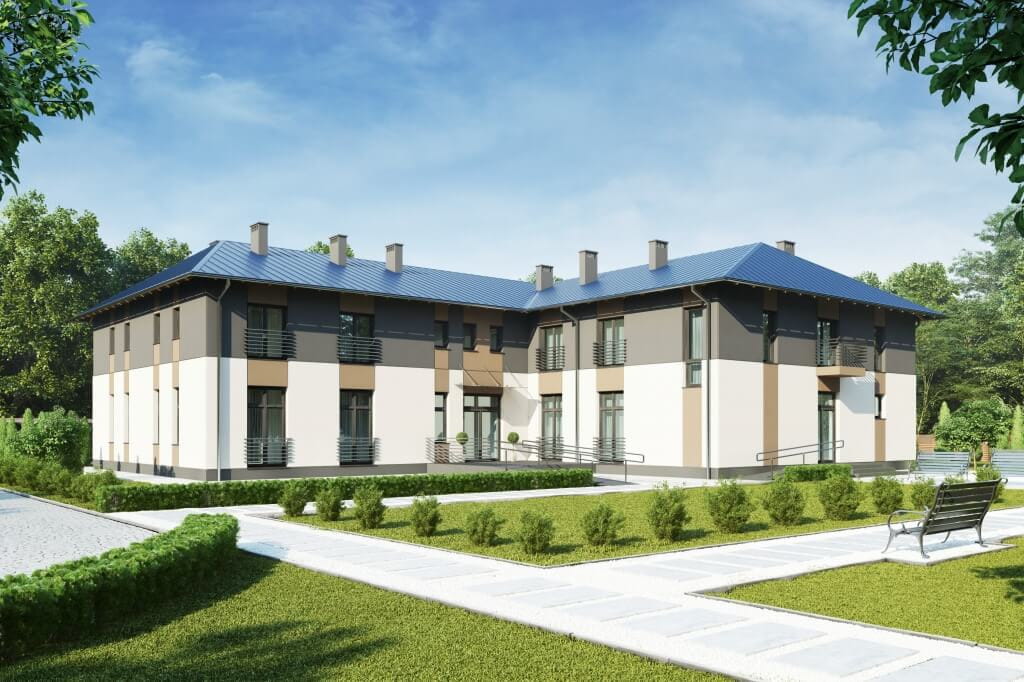

Model

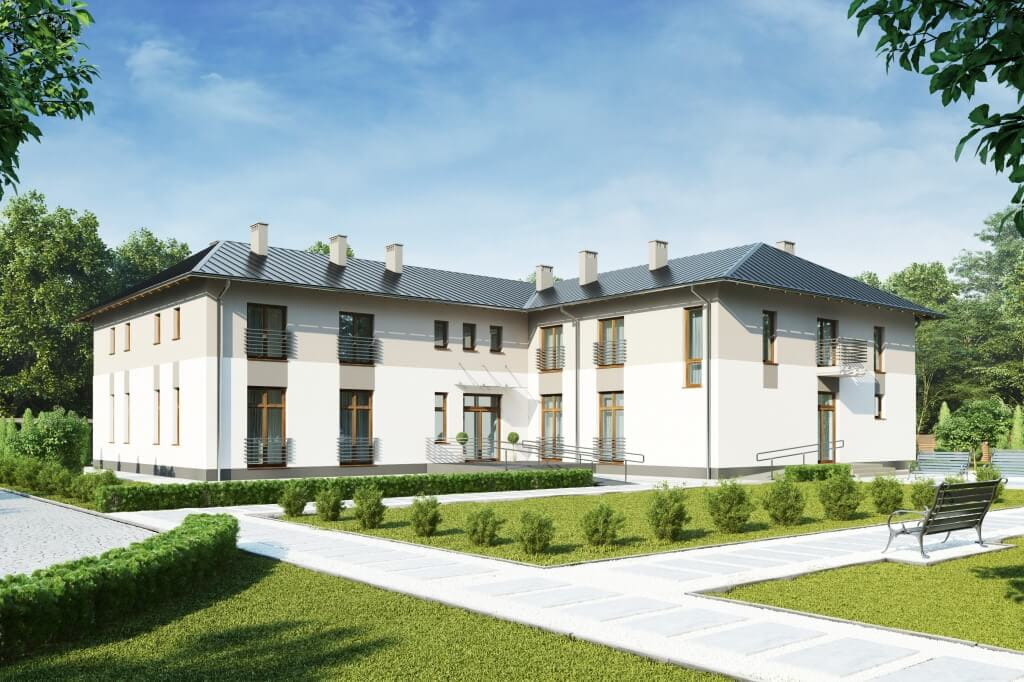

Elewacje

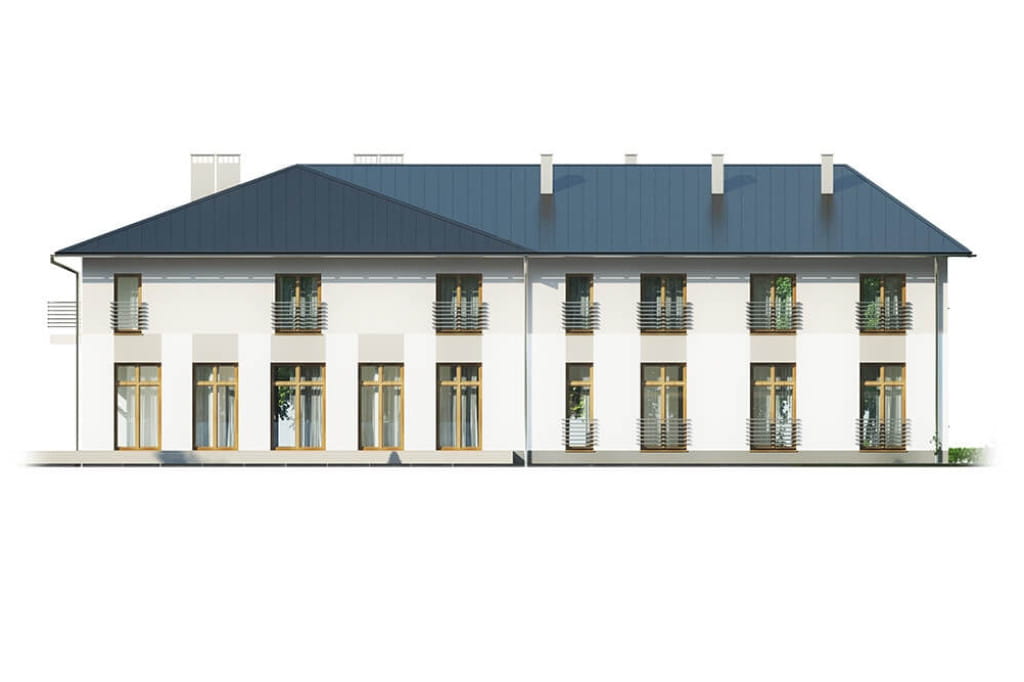

elewacja ogrodowa

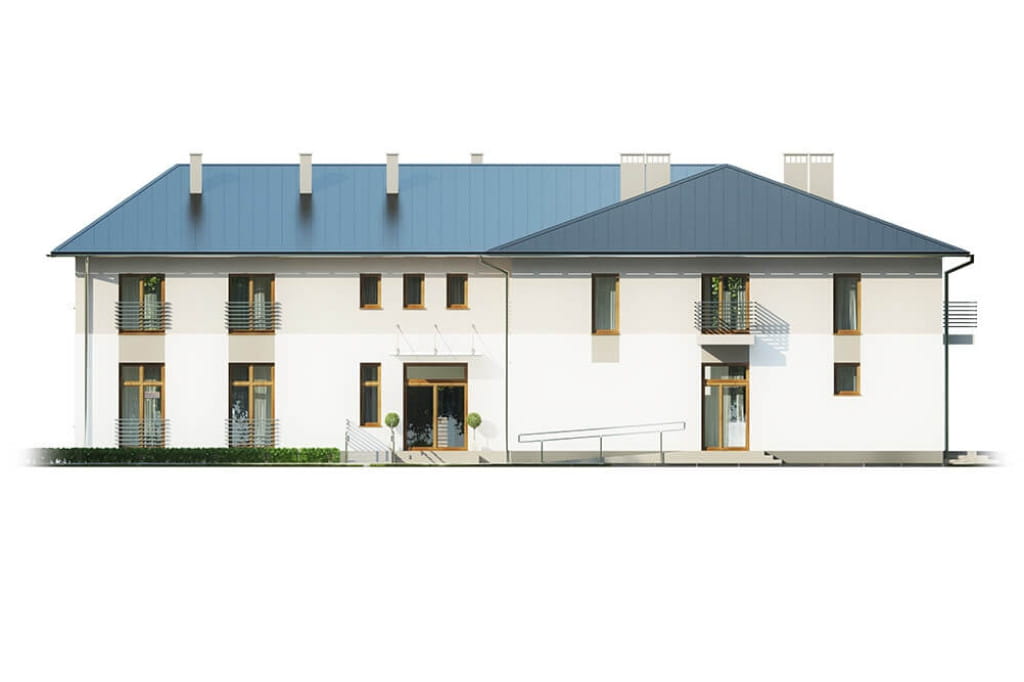

elewacja frontowa

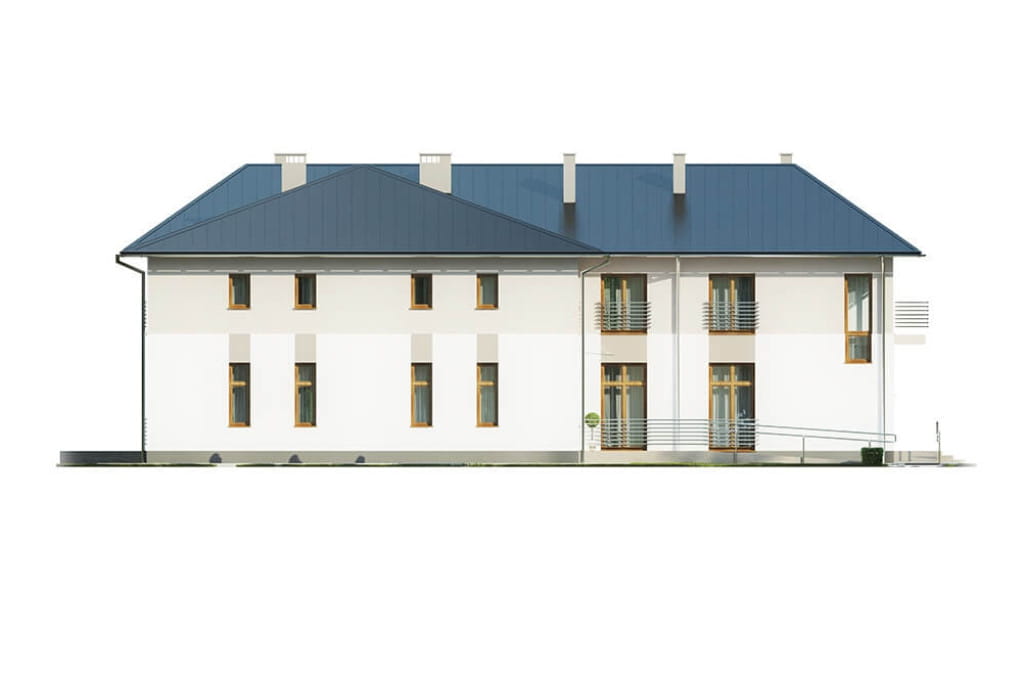

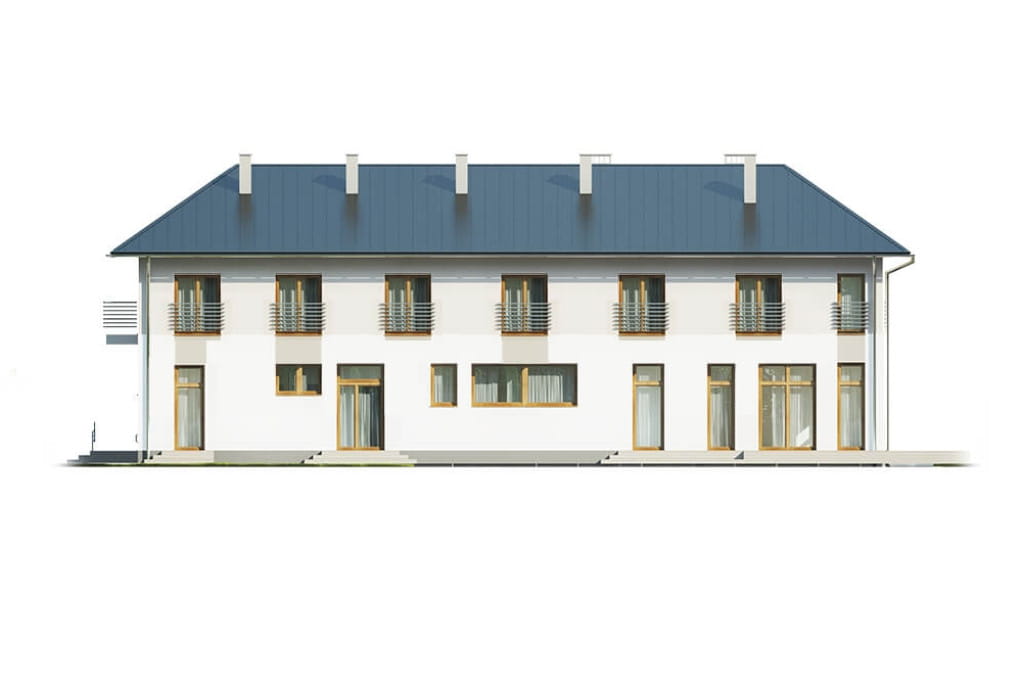

elewacja boczna
elewacja boczna

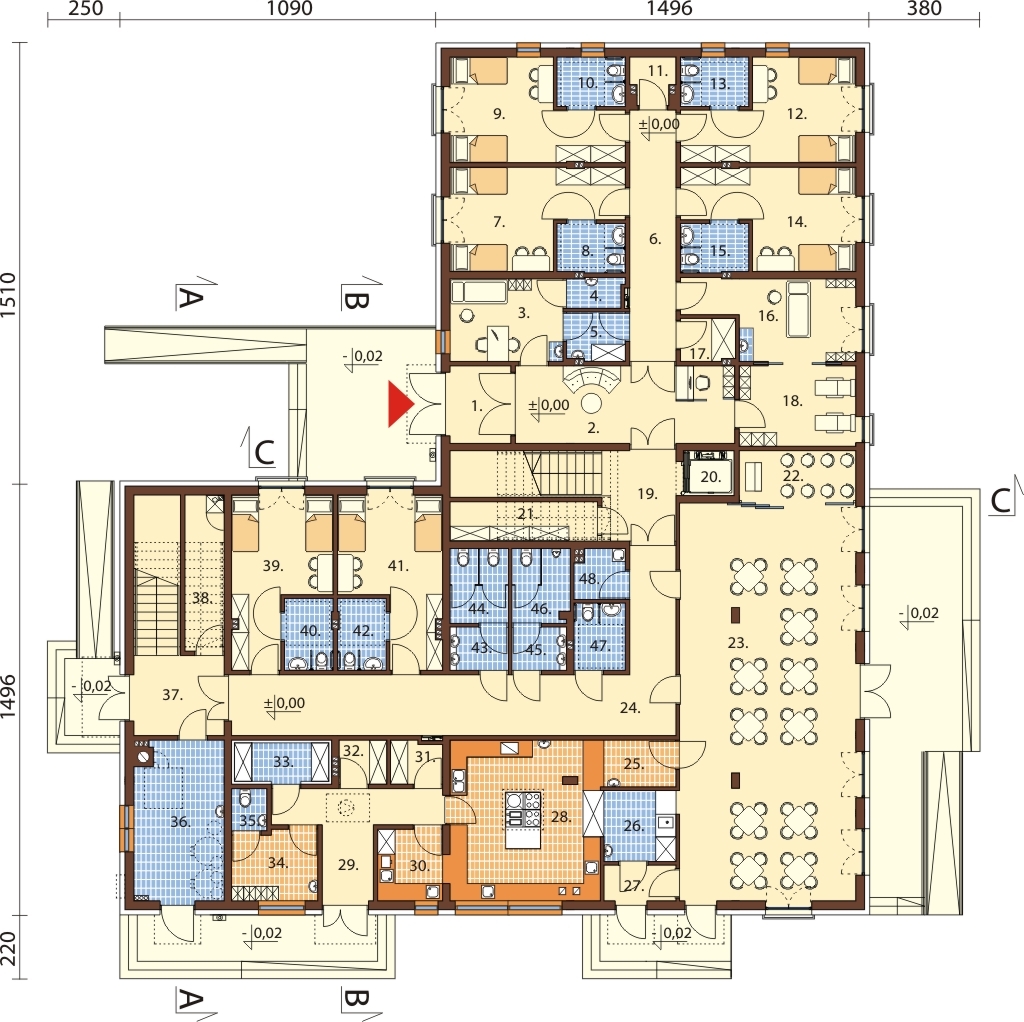

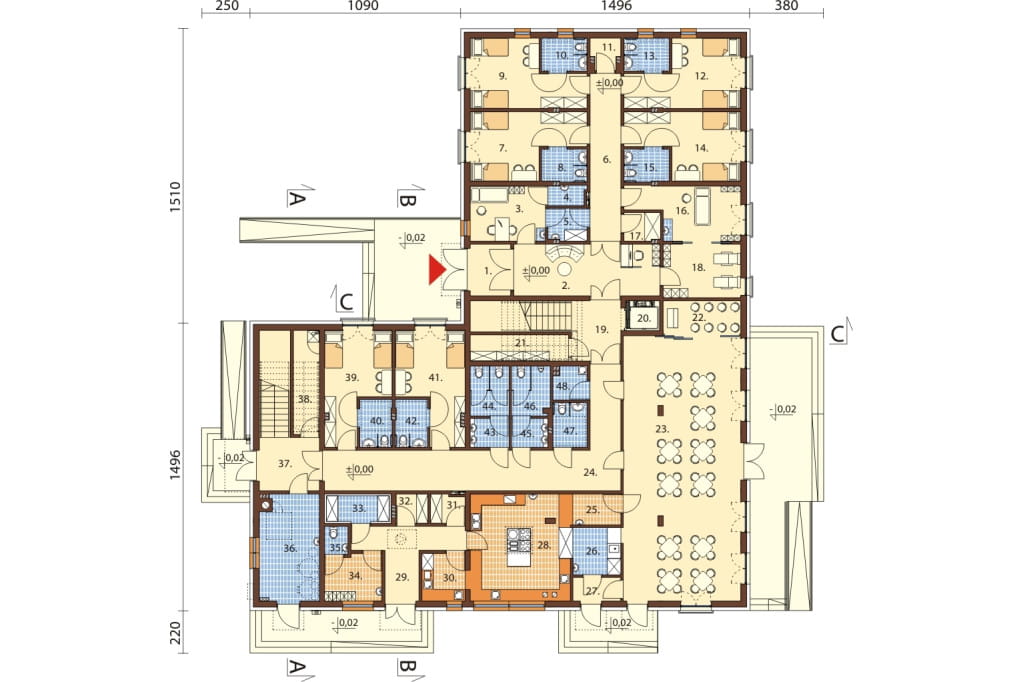

Rzut parteru

PARTER: 497,32 m2

1. Wiatrołap 5,44 m2
2. Korytarz 19,84 m2
3. Gabinet lekarski 10,86 m2
4. Pomieszczenie na odpadki 1,88 m2
5. Przedsionek 3,25 m2
6. Korytarz 13,46 m2
7. Pokój 2 osobowy 16,87 m2
8. Łazienka 3,82 m2
9. Pokój 2 osobowy 17,05 m2

10. Łazienka 3,87 m2
11. Pomieszczenie gospodarcze 2,19 m2
12. Pokój 2 osobowy 17,05 m2
13. Łazienka 3,87 m2
14. Pokój 2 osobowy 16,87 m2
15. Łazienka 3,82 m2
16. Pokój do terapii 13,69 m2
17. Pom. na bieliznę czystą 2,65 m2
18. Pokój do rehabilitacji 10,89 m2
19. Klatka schodowa 15,98 m2
20. Szyb windy 2,58 m2
21. Pom. na bieliznę brudną 4,10 m2
22. Kaplica 7,01 m2
23. Jadalnia/świetlica 82,83 m2
24. Korytarz 38,44 m2
25. Wydawalnia 3,99 m2

26. Zmywalnia 5,83 m2
27. Pomieszczenie na odpadki 2,90 m2
28. Kuchnia 28,41 m2
29. Korytarz 11,62 m2
30. Obróbka warzyw / jaj 5,34 m2
31. Magazyn 2,47 m2
32. Magazyn 2,39 m2
33. Chłodnia 4,31 m2
34. Pomieszczenie socjalne 6,86 m2

35. WC 1,66 m2
36. Kotłownia 16,38 m2
37. Klatka schodowa 17,07 m2
38. Pom. techniczne / elektryczne 7,06 m2
39. Pokój 2 osobowy 15,96 m2
40. Łazienka 3,97 m2
41. Pokój 2 osobowy 16,55 m2
42. Łazienka 3,97 m2
43. Przedsionek 2,88 m2
44. WC damskie 5,02 m2
45. Przedsionek 2,70 m2
46. WC męskie 4,91 m2
47. WC dla niepełnosprawnych 3,96 m2
48. Pomieszczenie porządkowe 2,80 m2

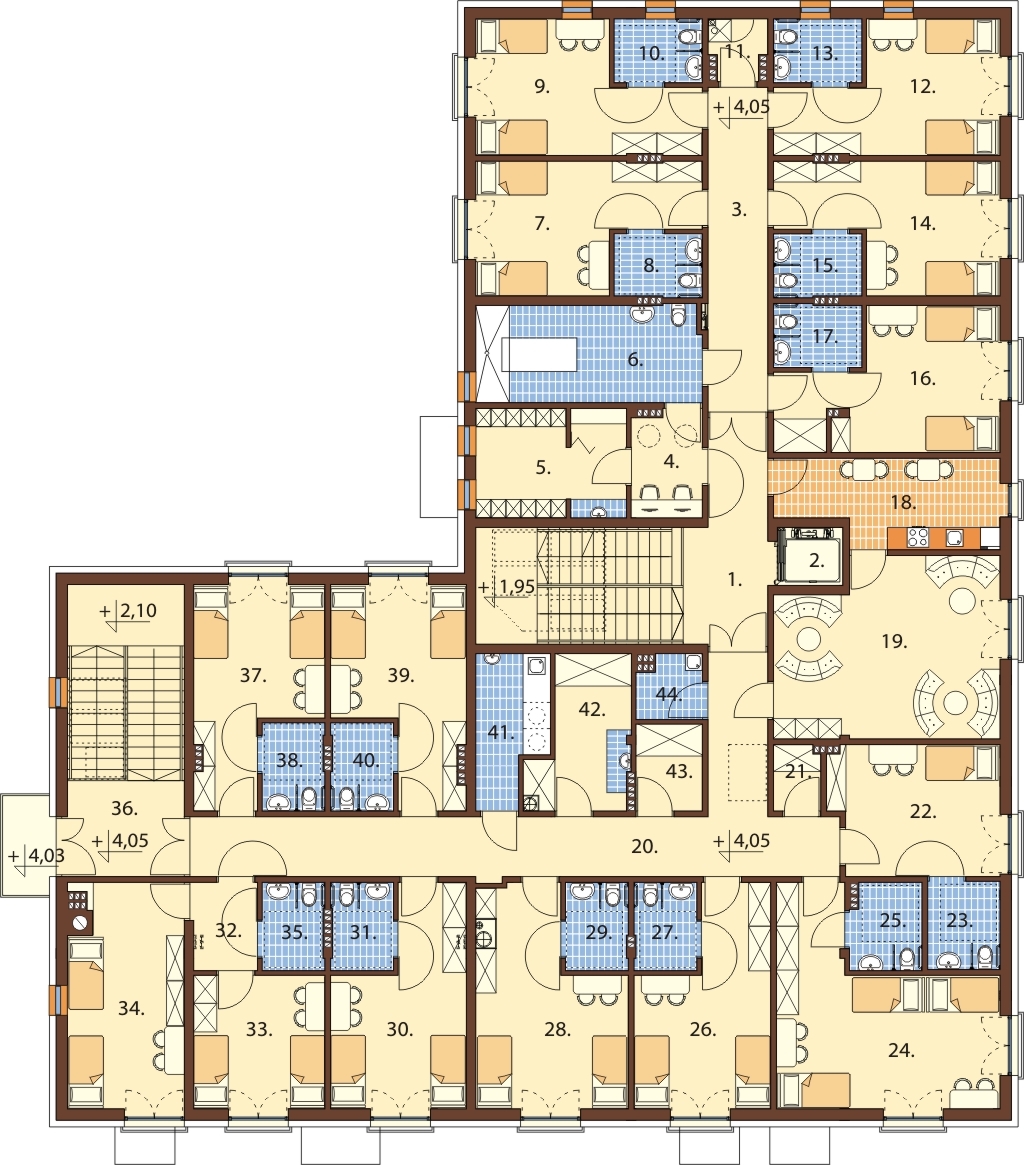

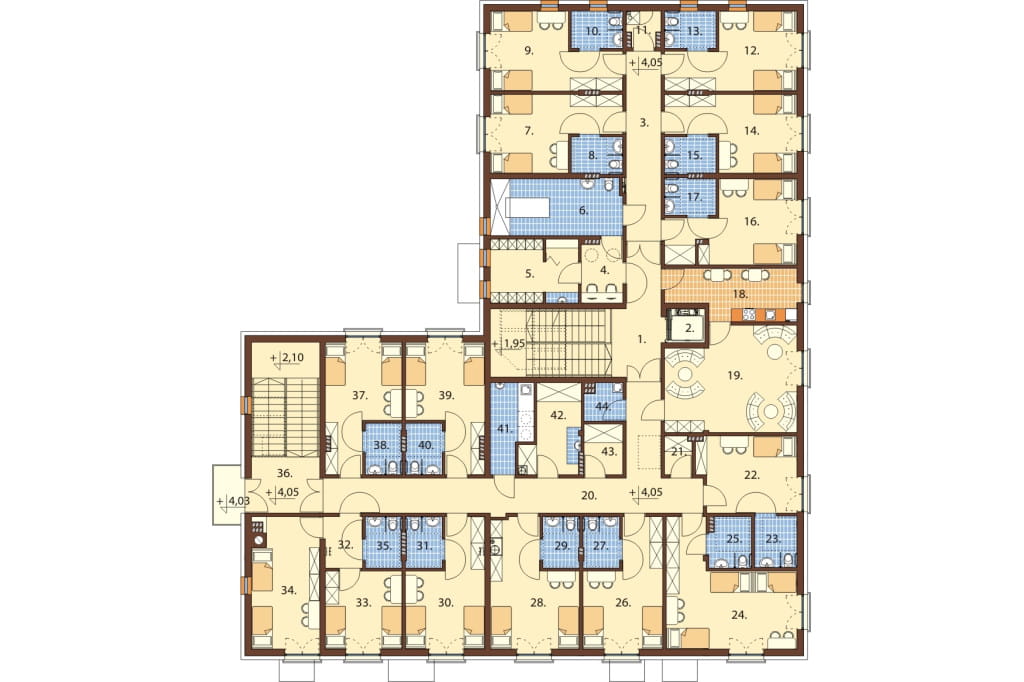

Rzut poddasza

PIĘTRO: 480,63 m2

1. Klatka schodowa 19,86 m2
2. Szyb windy 2,58 m2
3. Korytarz 13,49 m2
4. Dyżurka pielęgniarek 5,16 m2
5. Pokój socjalny 11,26 m2
6. Pokój kąpielowy 15,31 m2
7. Pokój 2 osobowy 16,85 m2
8. Łazienka 3,80 m2
9. Pokój 2 osobowy 17,05 m2

10. Łazienka 3,87 m2
11. Pomieszczenie gospodarcze 2,19 m2
12. Pokój 2 osobowy 17,05 m2
13. Łazienka 3,87 m2
14. Pokój 2 osobowy 16,85 m2
15. Łazienka 3,80 m2
16. Pokój 2 osobowy 18,85 m2
17. Łazienka 3,80 m2
18. Kuchnia pomocnicza 12,73 m2
19. Pokój odwiedzin 27,05 m2
20. Korytarz 33,86 m2
21. Pomieszczenie gospodarcze 2,07 m2
22. Pokój 1 osobowy 15,03 m2
23. Łazienka 4,31 m2
24. Pokój 3 osobowy 25,27 m2
25. Łazienka 4,22 m2

26. Pokój 2 osobowy 17,15 m2
27. Łazienka 3,77 m2
28. Pokój 2 osobowy 19,32 m2
29. Łazienka 3,77 m2
30. Pokój 2 osobowy 16,85 m2
31. Łazienka 3,73 m2
32. P. pokój 3,86 m2
33. Pokój 2 osobowy 12,23 m2
34. Pokój 2 osobowy 17,73 m2

35. Łazienka 3,73 m2
36. Klatka schodowa 15,71 m2
37. Pokój 2 osobowy 16,10 m2
38. Łazienka 3,73 m2
39. Pokój 2 osobowy 16,57 m2
40. Łazienka 3,73 m2
41. Pralnia podręczna 6,97 m2
42. Magazyn bielizny czystej 9,12 m2
43. Magazyn bielizny brudnej 3,96 m2
44. Pomieszczenie porządkowe 2,72 m2

Projekt budynku prywatnego domu opieki dla osób starszych K-112
Budynek piętrowy, niepodpiwniczony. Obiekt przystosowany jest dla osób niepełnosprawnych
Przewidywana ilość miejsc w pokojach dla pacjentów (pokoje i łazienki przystosowane dla osób niepełnosprawnych):
PARTER: 12 osób w 6 pokojach 2 osobowych z łazienkami
PIĘTRO: 1 osoba w 1 pokoju 1 osobowym z łazienką
24 osoby w 12 pokojach 2 osobowych z łazienkami
3 osoby w 1 pokoju 3 osobowym z łazienką
Łączna liczba pacjentów w budynku wynosić będzie 40 osób.
Przewidywane zatrudnienie około 10-15 osób (lub więcej w zależności od potrzeb).

Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 20°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: piec na biomasę
Wentylacja budynku: mechaniczna z odzyskiem ciepła w jadalni, kaplicy, pomieszczeniu rehabilitacyjno-terapeutycznym, pokoju gościnnym, wentylacja mechaniczna bez odzysku ciepła w kuchni wraz z zapleczem. W pozostałych pomieszczeniach zaprojektowano wentylację grawitacyjną i wyciągową.
Program: 20 pokoi dwuosobowych z łazienką, 2 pokoje trzyosobowe z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, zaplecze kuchenne, medyczna, sanitarne, scojalne, magazynowe i techniczne.

Powierzchnia zabudowy: 612.76 m²
Powierzchnia użytkowa: 977.95 m²
Kubatura: 5245.71 m³
Szerokość działki: 35.16 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 92
Kąt nachylenia dachu: 20°
Pokój na parterze: Nie
Wysokość budynku: 10,37 m
Rodzaj ogrzewania: biomasa
Wskaźnik energii pierwotnej: 17,29 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu

Autorzy projektu: Ewa Ferfecka-Homola
CENA 4 EGZ. PROJEKTU 6 900PLN

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
