LK-67B To projekt nowoczesnego budynku parterowego z poddaszem użytkowym pełniącego rolę domu opieki. Stworzyliśmy go z myślą o inwestorach, którzy chcą wybudować efektowny obiekt o ciekawych elewacjach i doskonale rozplanowanym programie pomieszczeń. LK-67B można łatwo dostosować do pełnienia roli obiektu gastronomiczno-hotelarskiego. Doskonale sprawdzi się więc jako elegancki pensjonat czy hotel.

Model

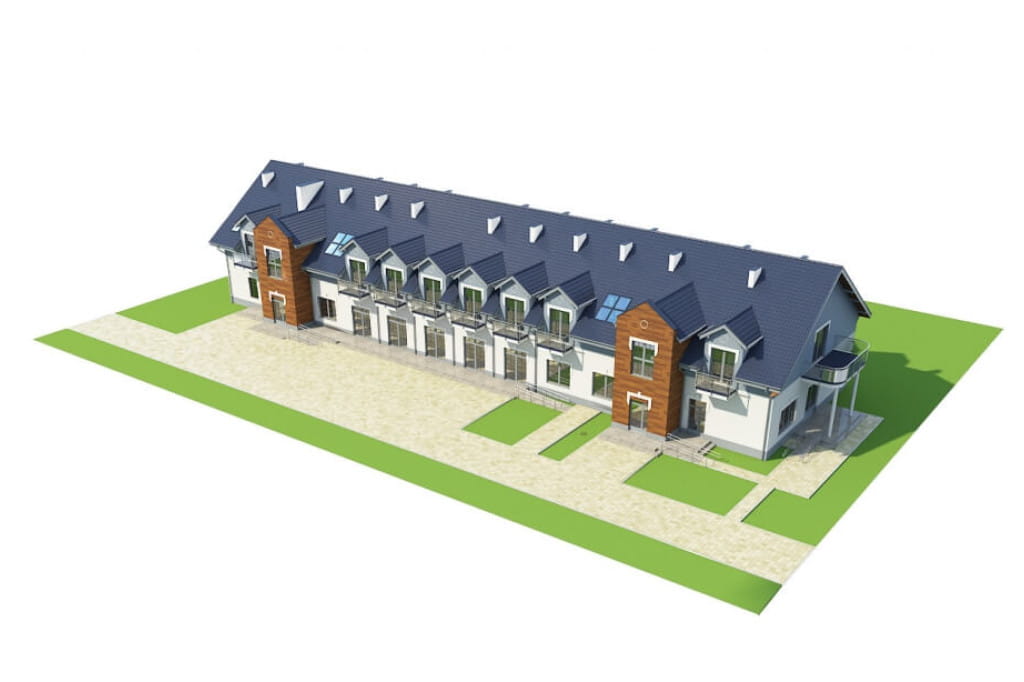

Projekt LK-67B - model

Bryła budynku jest na planie prostokąta będzie pasować na stosunkowo wąskie działki, które muszą mieć minimum 25,04 m szerokości. Kryta jet dwuspadowych dachem o kącie nachylenia równym   35 stopni. LK-67B doskonale będzie pasował na parcele z dużą ilością zieleni.

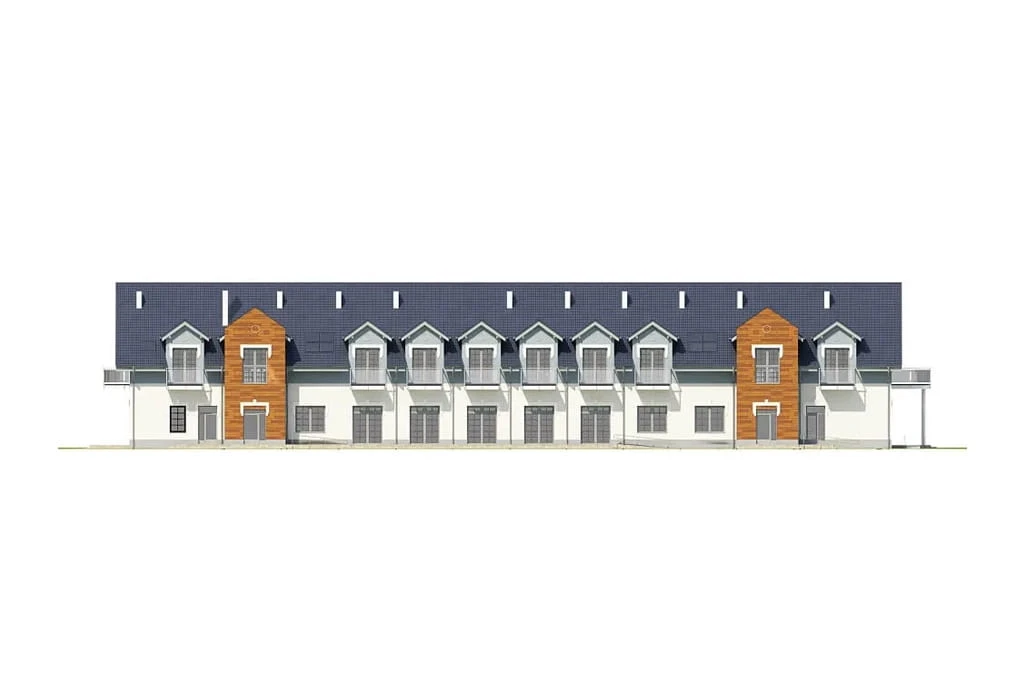

Elewacje

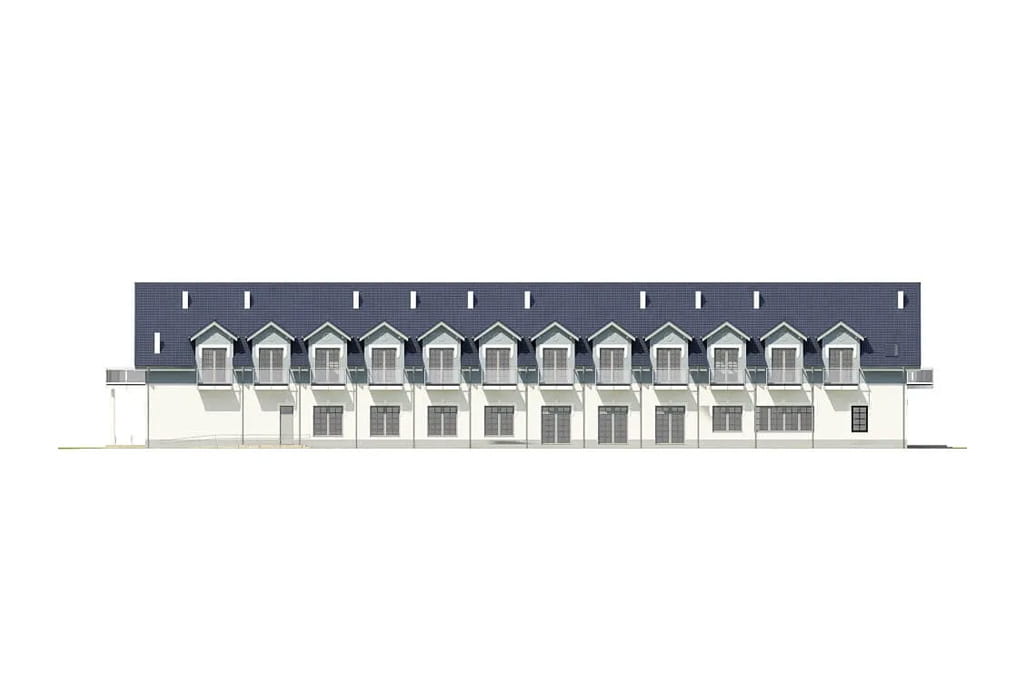

Projekt LK-67B - elewacja

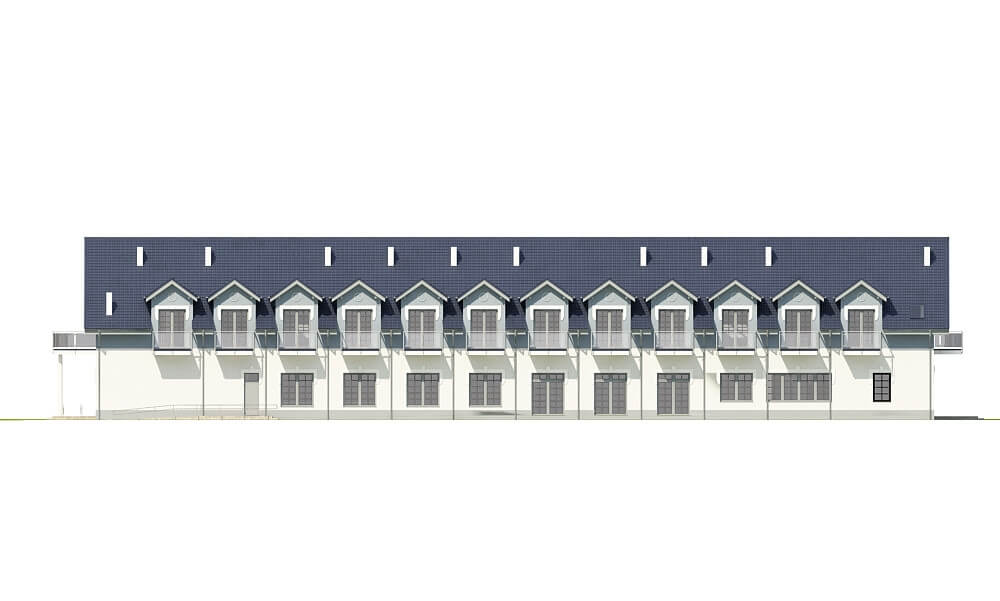

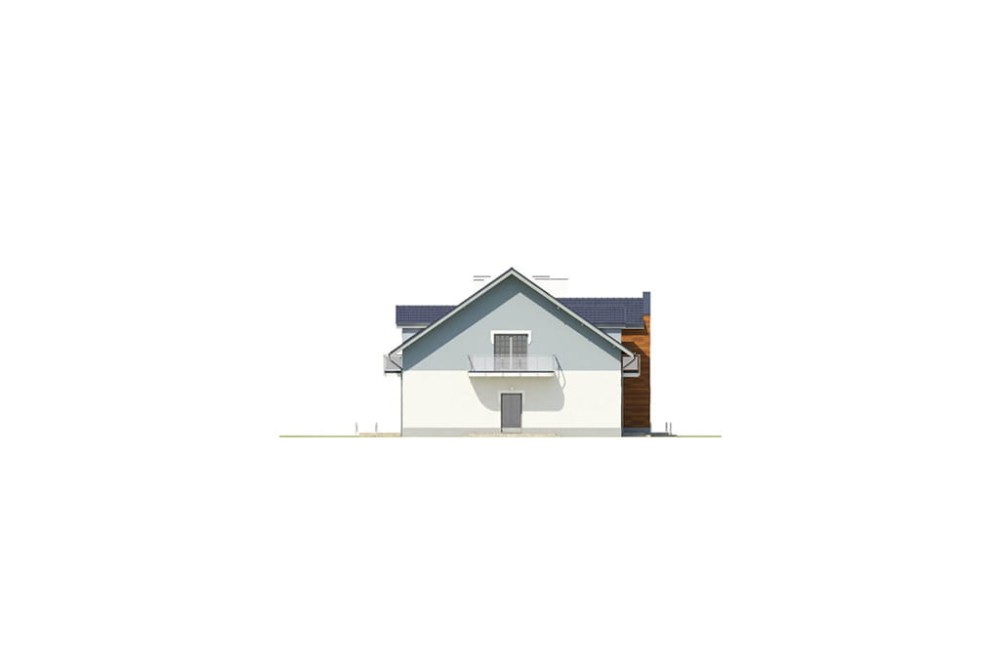

elewacja ogrodowa
Projekt LK-67B - elewacja

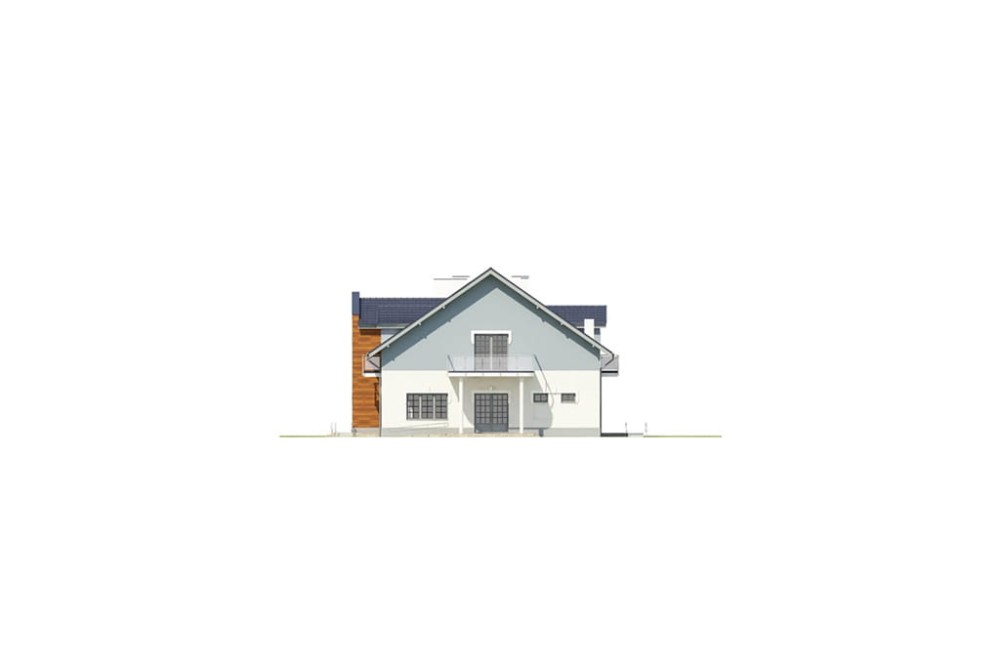

elewacja frontowa
Projekt LK-67B - elewacja

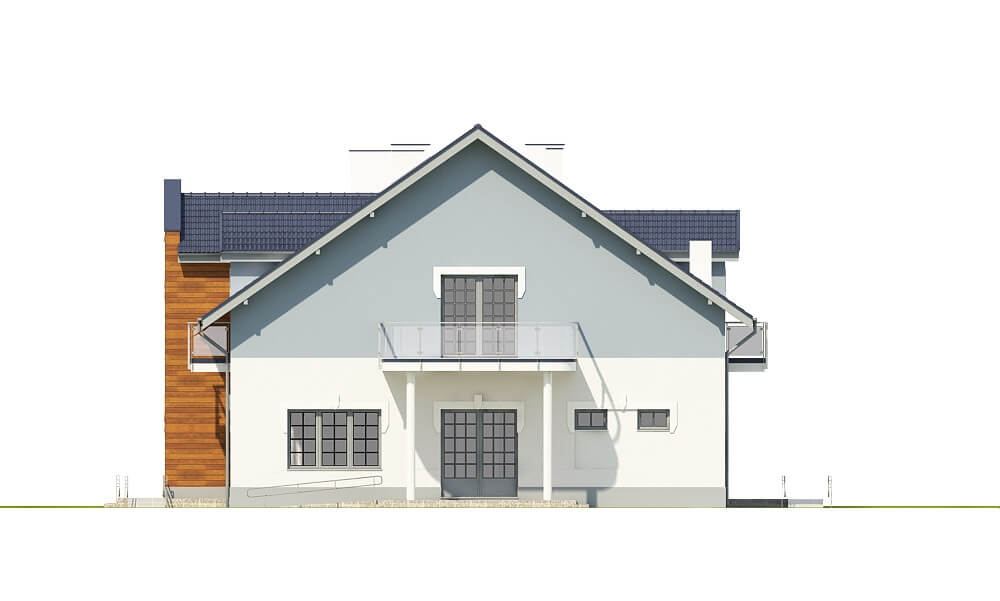

elewacja boczna
Projekt LK-67B - elewacja
elewacja boczna

zobacz realizacje naszych projektów

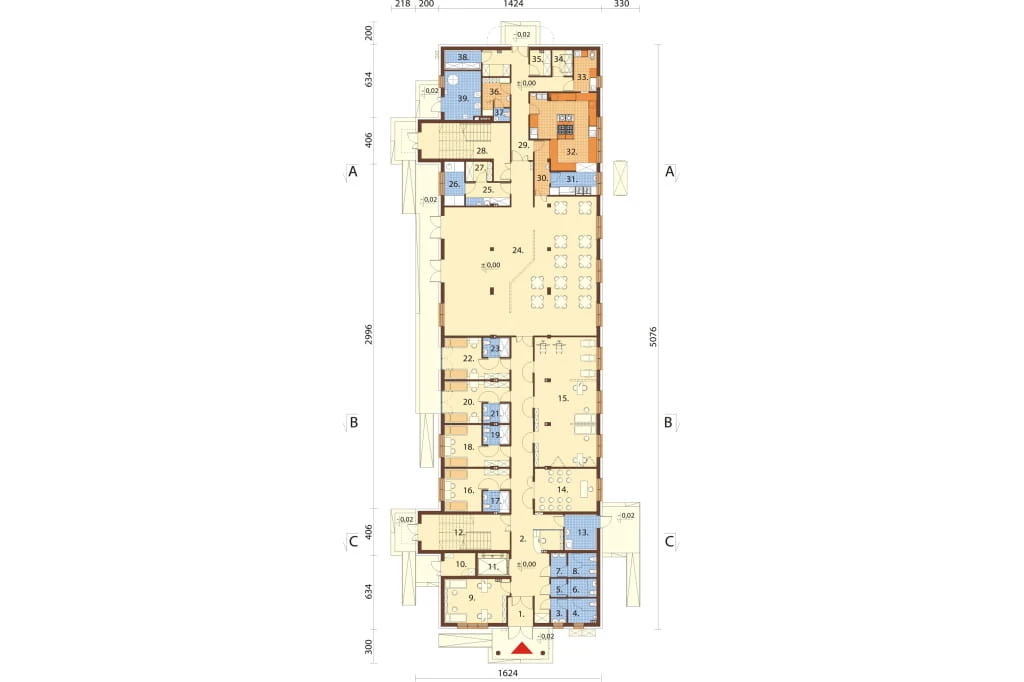

Rzut parteru



Projekt LK-67B - rzut

PARTER: 621,40 m2

1. Wiatrołap 4,77 m2
2. Korytarz 58,14 m2
3. Przedsionek 2,82 m2
4. WC męskie 5,19 m2
5. Przedsionek 2,08 m2
6. WC dla osób niepełnosprawnych 3,83 m2
7. Przedsionek 2,76 m2
8. WC damskie 5,06 m2
9. Pokój lekarsko - pielęgniarski 20,72 m2
10. Pomieszczenie techniczne 5,23 m2
11. Szyb windy 5,31 m2
12. Klatka schodowa 23,50 m2
13. Post morte 7,54 m2
14. Kaplica 19,72 m2
15. Gabinet rehabilitacyjno – terapeutyczny 60,39 m2
16. Pokój 2 osobowy 16,10 m2
17. Łazienka 3,97 m2
18. Pokój 2 osobowy 15,82 m2
19. Łazienka 3,73 m2
20. Pokój 2 osobowy 15,82 m2
21. Łazienka 3,73 m2
22. Pokój 2 osobowy 15,69 m2
23. Łazienka 3,67 m2
24. Świetlica / jadalnia 159,74 m2
25. Korytarz 7,35 m2
26. Pralnia podręczna 6,50 m2
27. Magazyn bielizny czystej 3,79 m2
28. Klatka schodowa 26,31 m2
29. Korytarz 24,71 m2
30. Rozdzielnia kelnerska 5,88 m2
31. Zmywalnia 7,76 m2
32. Kuchnia 33,64 m2
33. Obróbka warzyw / jaj 6,90 m2
34. Magazyn 3,81 m2
35. Magazyn 3,79 m2
36. Pomieszczenie socjalne dla prac. kuchni 6,54 m2
37. WC 1,49 m2
38. Chłodnia 4,49 m2
39. Kotłownia 13,11 m2


POWIĘKSZ RZUT

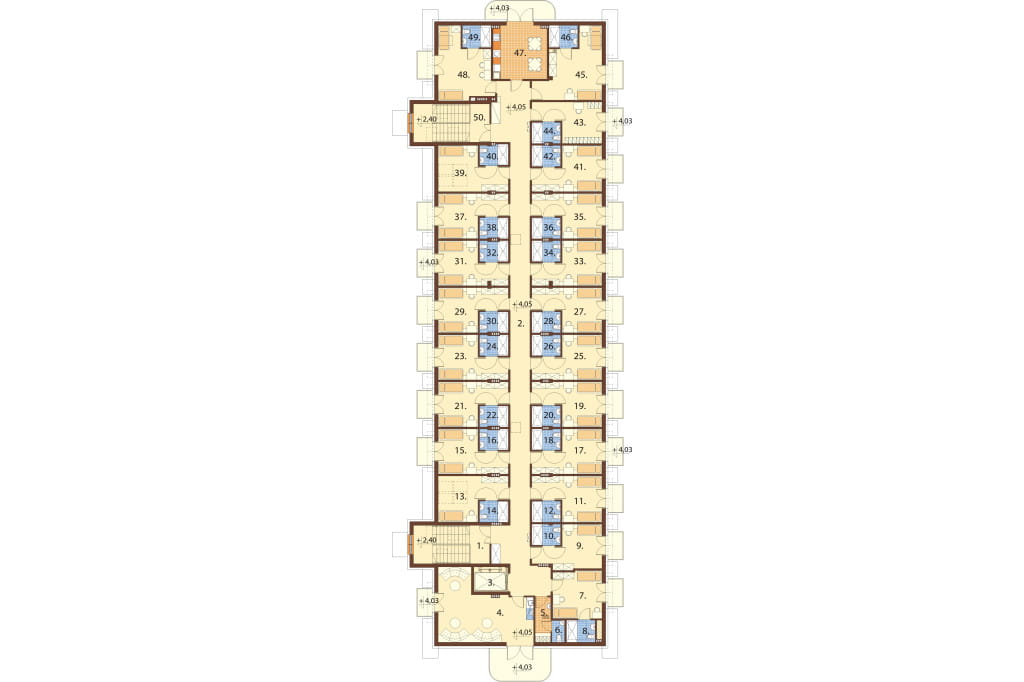

Rzut poddasza



Projekt LK-67B - rzut

PODDASZE: 576,07 / 593,51 m2

1. Klatka schodowa 14,07 m2
2. Korytarz 80,07 m2
3. Szyb windy 5,31 m2
4. Pokój odwiedzin / gościnny 33,0 / 34,77 m2
5. Pokój socjalny 4,42 m2
6. WC 1,71 m2
7. Pokój 2 osobowy 14,33 / 14,99 m2
8. Łazienka 3,99 m2
9. Pokój 1 osobowy 14,60 / 15,10 m2
10. Łazienka 3.78 m2
11. Pokój 2 osobowy 15,65 / 16,24 m2
12. Łazienka 3,81 m2
13. Pokój 1 osobowy 14,28 / 16,24 m2
14. Łazienka 3.81 m2
15. Pokój 2 osobowy 15,22 / 15,76 m2
16. Łazienka 3,73 m2
17. Pokój 2 osobowy 15,22 / 15,76 m2
18. Łazienka 3,75 m2
19. Pokój 2 osobowy 15,23 / 15,77 m2
20. Łazienka 3,75 m2
21. Pokój 2 osobowy 15,22 / 15,76 m2
22. Łazienka 3,73 m2
23. Pokój 2 osobowy 15,22 / 15,76 m2
24. Łazienka 3,73 m2
25. Pokój 2 osobowy 15,23 / 15,77 m2
26. Łazienka 3,72 m2
27. Pokój 2 osobowy 15,27 /18,51 m2
28. Łazienka 3,73 m2
29. Pokój 2 osobowy 15,27 / 15,81 m2
30. Łazienka 3,73 m2
31. Pokój 2 osobowy 15,16 / 15,70 m2
32. Łazienka 3,75 m2
33. Pokój 2 osobowy 15,16 / 15,70 m2
34. Łazienka 3,75 m2
35. Pokój 2 osobowy 15,24 / 15,78 m2
36. Łazienka 3,75 m2
37. Pokój 2 osobowy 15,24 / 15,78 m2
38. Łazienka 3,75 m2
39. Pokój 1 osobowy 15,53 / 16,49 m2
40. Łazienka 3,68 m2
41. Pokój 2 osobowy 15,69 / 16,27 m2
42. Łazienka 3,81 m2
43. Pokój socjalny 13,78 / 14,15 m2
44. Łazienka 3,74 m2
45. Pokój 2 osobowy 21,10 / 22,86 m2
46. Łazienka 4,01 m2
47. Kuchnia pomocnicza 18,39 m2
48. Pokój 2 osobowy 18,85 / 20,68 m2
49. Łazienka 4,01 m2
50. Klatka schodowa 14,07 m2
POWIĘKSZ RZUT

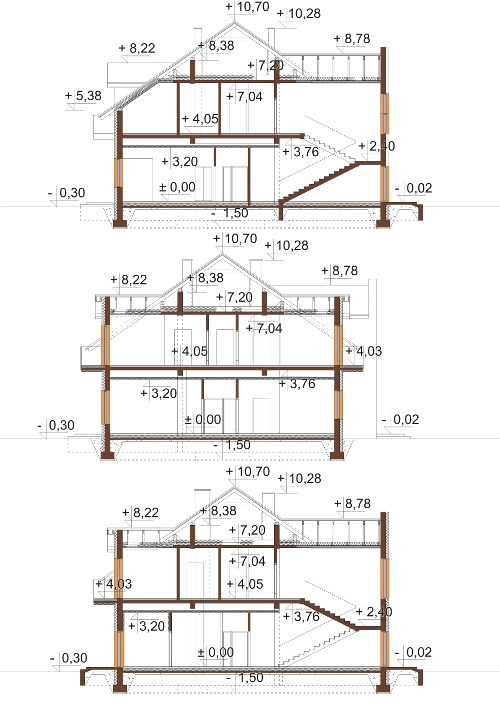

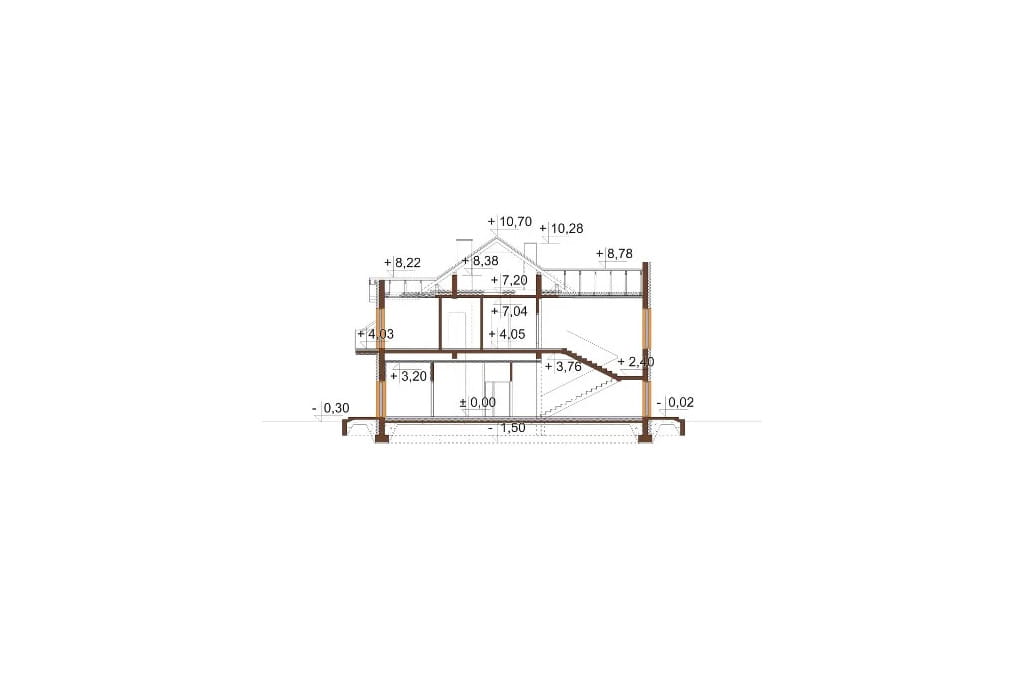

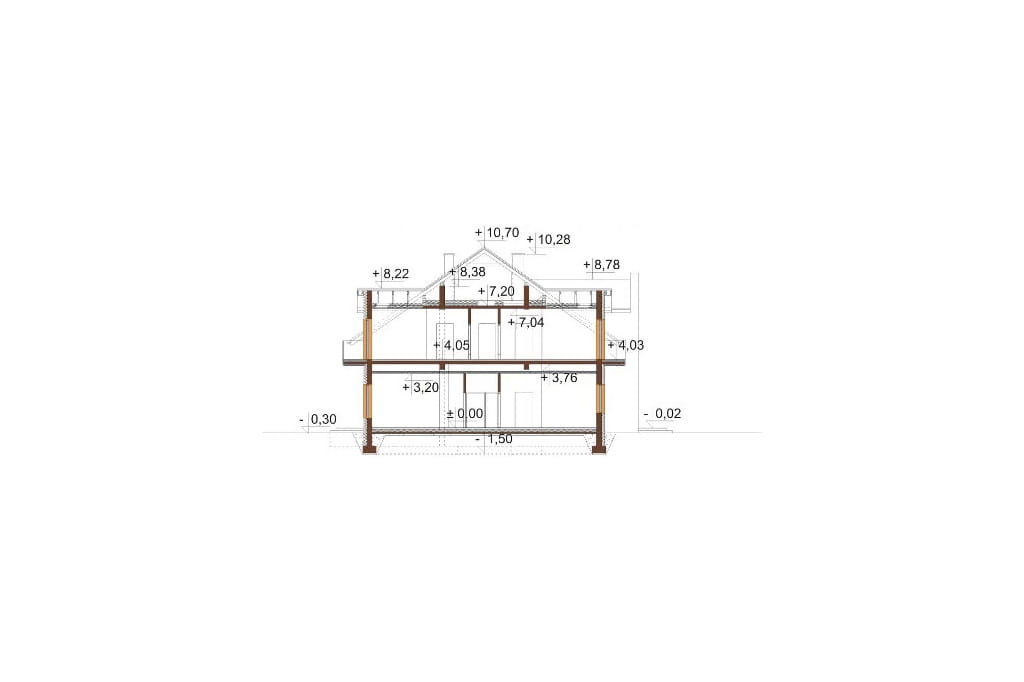

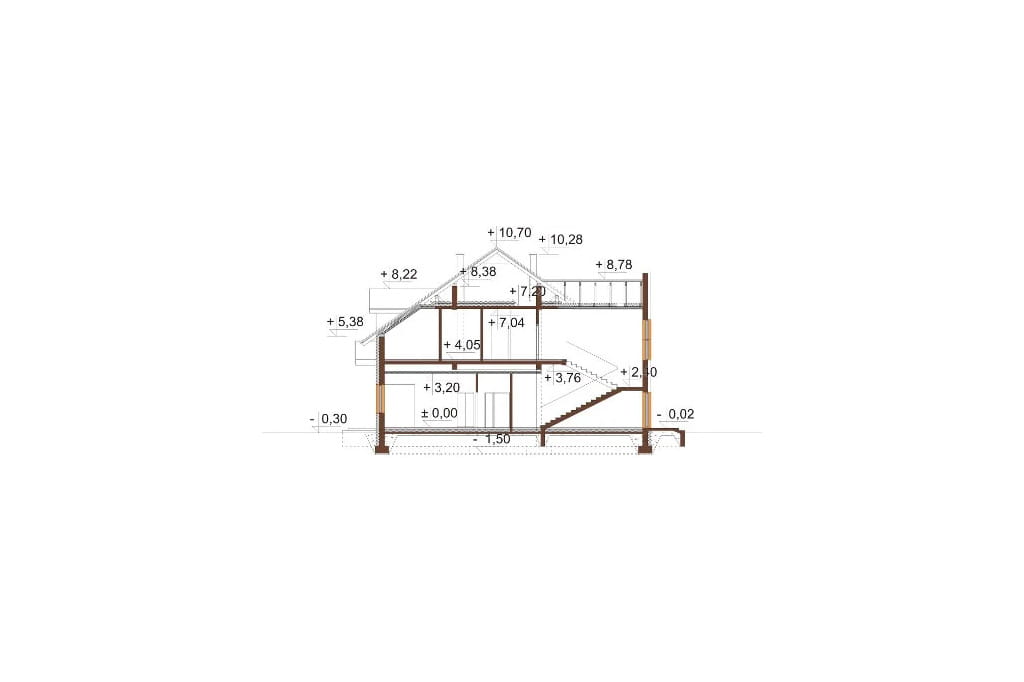

Przekrój



Projekt LK-67B - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku domu opieki dla osób starszych LK-67B

Budynek parterowy poddaszem użytkowym, niepodpiwniczony. Obiekt przystosowany jest dla osób niepełnosprawnych.

Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnetrzny.
Strop: żelbetowy
Kąt nachylenia dachu: 35°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: bezpośrednim źródłem ciepła będzie kotłownia gazowa dla celów c.o., wentylacji i cwu,
Wentylacja budynku: mechaniczna z odzyskiem ciepła w kaplicy, pomieszczeniu rehabilitacyjno-terapeutycznym, świetlicy / jadalni, wentylacja mechaniczna bez odzysku ciepła w kuchni wraz z zapleczem. W pozostałych pomieszczeniach zaprojektowano wentylację grawitacyjną i wyciągową.
Klimatyzacja: pokoje na parterze i poddaszu
Program: 21 pokoi dwuosobowych z łazienką, 3 pokoje trzyosobowe z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, pokój lekarsko pielęgniarski, pomieszczenia techniczne, kaplica, pomieszczenie rehabilitacyjno - terapeutyczne, jadalnia/świetlica, pralnia, kuchnia, pomieszczenie obróbki warzyw / jaj, chłodnia, kotłownia.

 Powierzchnia zabudowy: 739.07 m²
Powierzchnia użytkowa: 1197.47 m²
Kubatura: 6423.10 m³
Szerokość działki: 25.04 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 89
Kąt nachylenia dachu: 35°
Ilość pokoi: 24
Pokój na parterze: Tak
Wysokość budynku: 11,00 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 80,49 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, c.w.u, wod-kan, gaz, wentylacja mechaniczna, klimatyzacja)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- system sygnalizacji pożaru
- system alarmowo przyzywowy
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcierojekcie

Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt hotelu, projekt budynku usługowego, projekt zajazdu, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
