Projekt

BUDYNEK MOTELU

Kod: K-61C
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

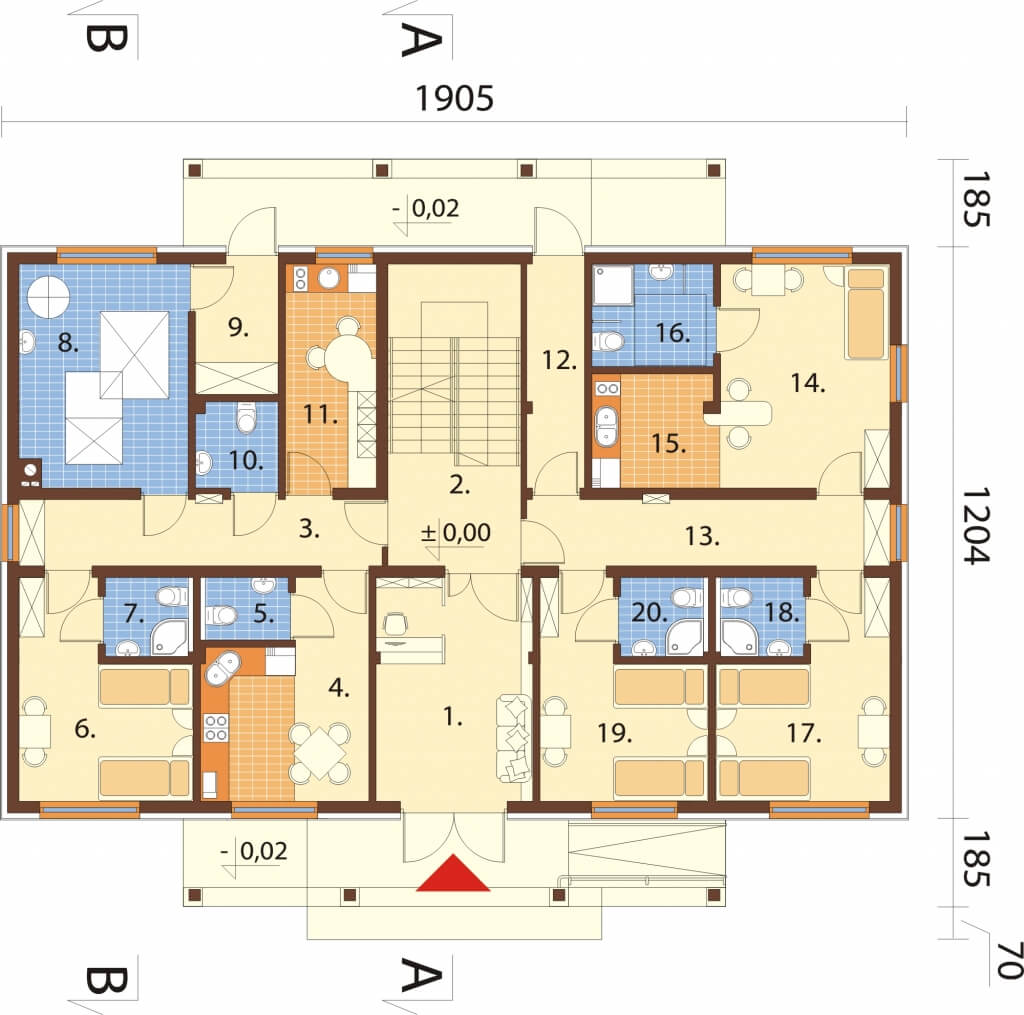

Rzut parteru



Projekt K-61C - rzut

PARTER: 183,71 m2

1. Hall 15,20 m2
2. Klatka schodowa 17,44 m2
3. Korytarz 10,34 m2
4. Kuchnia 13,81 m2
5. WC 2,31 m2
6. Pokój 13,34 m2
7. Łazienka 2,94 m2
8. Kotłownia 16,19 m2
9. Skład opału 4,61 m2
10. WC 2,97 m2
11. Pomieszczenie gospodarcze 8,79 m2
12. Pomieszczenie gospodarcze 5,48 m2
13. Korytarz 10,34 m2
14. Pokój 16,49 m2
15. Aneks kuchenny 6,14 m2
16. Łazienka 5,34 m2
17. Pokój 13,34 m2
18. Łazienka 2,94 m2
19. Pokój 12,76 m2
20. Łazienka 2,94 m2



Rzut I piętra



Projekt K-61C - rzut

PIĘTRO: 218,41 m2

1. Klatka schodowa 14,02 m2
2. Korytarz 10,30 m2
3. Pokój + aneks kuchenny 16,81 m2
4. Pokój 11,75 m2
5. Łazienka 4,25 m2
6. Pokój 13,49 m2
7. Łazienka 3,10 m2
8. Pokój 13,49 m2
9. Łazienka 3,10 m2
10. Pokój 22,89 m2
11. Łazienka 3,10 m2
12. Korytarz 10,30 m2
13. Pokój 22,89 m2
14. Łazienka 3,10 m2
15. Pokój 13,49 m2
16. Łazienka 3,10 m2
17. Pokój 13,49 m2
18. Łazienka 3,10 m2
19. Pokój + aneks kuchenny 16,64 m2
20. Pokój 11,75 m2
21. Łazienka 4,25 m2

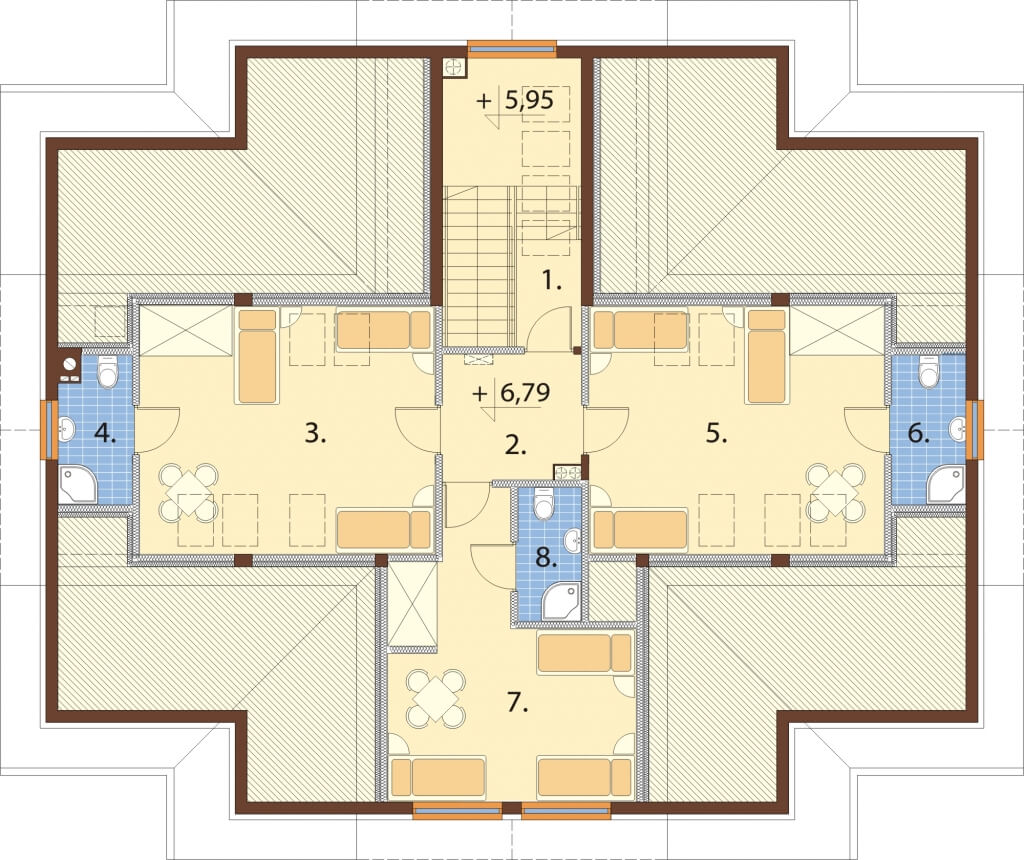

Rzut poddasza



Projekt K-61C - rzut

PODDASZE: 97 / 113,65 m2

1. Klatka schodowa 11,78 m2
2. Korytarz 7,11 m2
3. Pokój 23,69 / 29,94 m2
4. Łazienka 4,25 m2
5. Pokój 23,69 / 29,94 m2
6. Łazienka 4,50 m2
7. Pokój 18,55 / 22,79 m2
8. Łazienka 3,43 m2

Model



Projekt K-61C - model

Elewacje



Projekt K-61C - elewacja

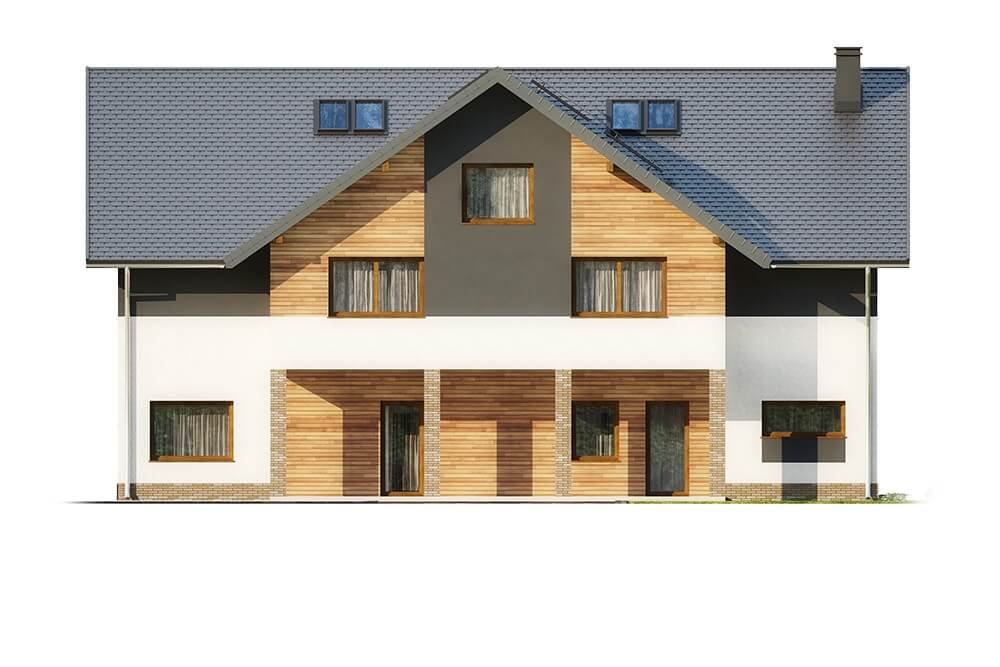

elewacja ogrodowa
Projekt K-61C - elewacja

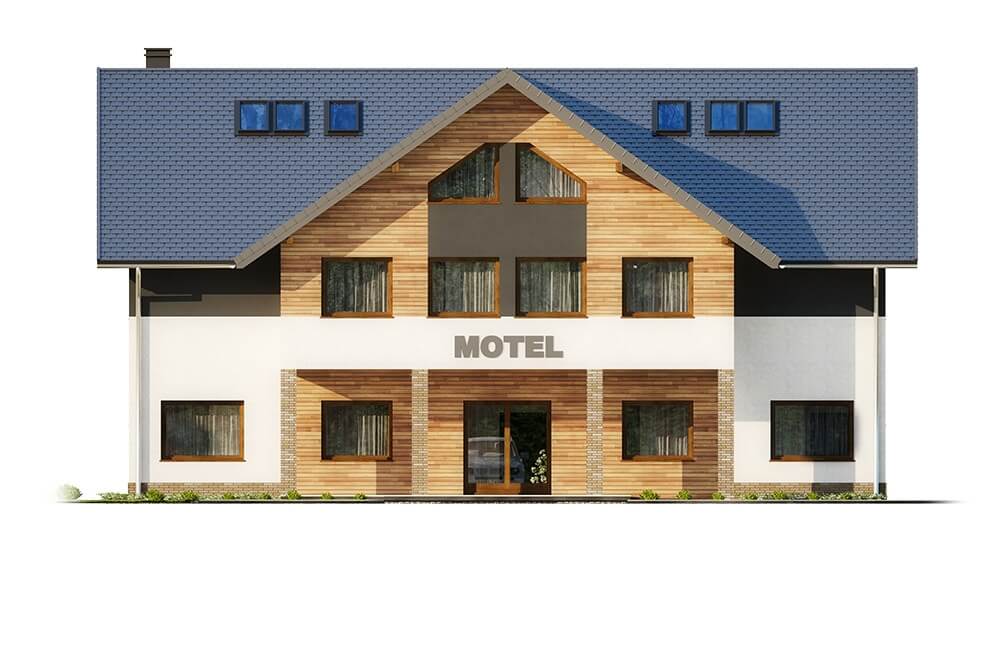

elewacja frontowa
Projekt K-61C - elewacja
elewacja boczna
Projekt K-61C - elewacja
elewacja boczna
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku motelu K-61C
Budynek motelowy, niepodpiwniczony, 3 kondygnacyjny.


Technologia: tradycyjna.
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 12 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 35°.
Wentylacja: mechaniczna z odzyskiem ciepła
Program: 1 pokój jednoosobowy z aneksem kuchennym i łazienką, 7 pokoi 2 osobowych z łazienką, 2 pokoje 2 osobowe z dwoma pokojami oraz łzienką i aneksem kuchenny, 5 pokoi 3 osobowych z łazienką, pomieszczenie gospodarcze, WC, kotłownia, kuchnia

Posiadamy również wersję tego projektu przygotowaną formalnie jako budynek jednorodzinny.

Powierzchnia zabudowy: 272.76 m²
Powierzchnia użytkowa: 499.12 m²
Kubatura: 2343.10 m³
Szerokość działki: 23.74 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 49
Kąt nachylenia dachu: 35°
Ilość pokoi: 15
Pokój na parterze: Tak
Wysokość budynku: 10.67 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 40.50 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budynku
  • projekt konstrukcyjny budynku
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • kosztorys inwentorski budowlany
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
