Projekt

BUDYNEK MOTELU

Kod: K-61C
Zadzwoń do nas!
PN - PT od 7 do 16: 12 414 35 06,
12 414 35 34, 12 410 50 40

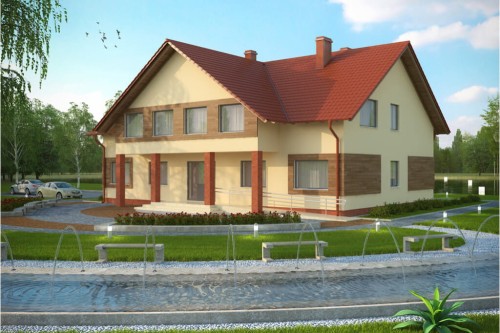

Model



Projekt K-61C - model

Elewacje



Projekt K-61C - elewacja
elewacja ogrodowa
Projekt K-61C - elewacja
elewacja frontowa
Projekt K-61C - elewacja
elewacja boczna
Projekt K-61C - elewacja
elewacja boczna

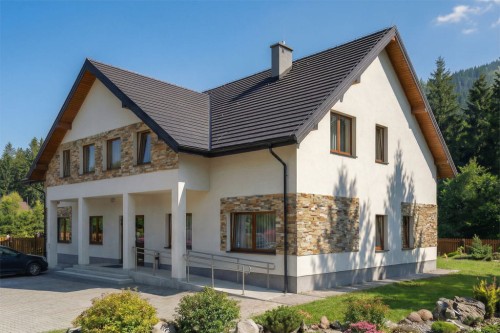

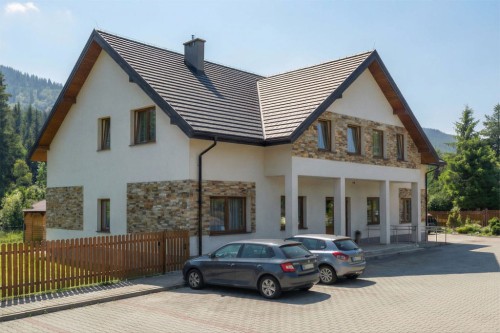

zobacz realizacje naszych projektów

Rzut parteru



Projekt K-61C - rzut

PARTER: 183,71 m2

1. Hall 15,20 m2
2. Klatka schodowa 17,44 m2
3. Korytarz 10,34 m2
4. Kuchnia 13,81 m2
5. WC 2,31 m2
6. Pokój 13,34 m2
7. Łazienka 2,94 m2
8. Kotłownia 16,19 m2
9. Skład opału 4,61 m2
10. WC 2,97 m2
11. Pomieszczenie gospodarcze 8,79 m2
12. Pomieszczenie gospodarcze 5,48 m2
13. Korytarz 10,34 m2
14. Pokój 16,49 m2
15. Aneks kuchenny 6,14 m2
16. Łazienka 5,34 m2
17. Pokój 13,34 m2
18. Łazienka 2,94 m2
19. Pokój 12,76 m2
20. Łazienka 2,94 m2



Rzut I piętra



Projekt K-61C - rzut

PIĘTRO: 218,41 m2

1. Klatka schodowa 14,02 m2
2. Korytarz 10,30 m2
3. Pokój + aneks kuchenny 16,81 m2
4. Pokój 11,75 m2
5. Łazienka 4,25 m2
6. Pokój 13,49 m2
7. Łazienka 3,10 m2
8. Pokój 13,49 m2
9. Łazienka 3,10 m2
10. Pokój 22,89 m2
11. Łazienka 3,10 m2
12. Korytarz 10,30 m2
13. Pokój 22,89 m2
14. Łazienka 3,10 m2
15. Pokój 13,49 m2
16. Łazienka 3,10 m2
17. Pokój 13,49 m2
18. Łazienka 3,10 m2
19. Pokój + aneks kuchenny 16,64 m2
20. Pokój 11,75 m2
21. Łazienka 4,25 m2

Rzut poddasza



Projekt K-61C - rzut

PODDASZE: 97 / 113,65 m2

1. Klatka schodowa 11,78 m2
2. Korytarz 7,11 m2
3. Pokój 23,69 / 29,94 m2
4. Łazienka 4,25 m2
5. Pokój 23,69 / 29,94 m2
6. Łazienka 4,50 m2
7. Pokój 18,55 / 22,79 m2
8. Łazienka 3,43 m2

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku motelu K-61C
Budynek motelowy, niepodpiwniczony, 3 kondygnacyjny.


Technologia: tradycyjna.
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 12 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 35°.
Wentylacja: mechaniczna z odzyskiem ciepła
Program: 1 pokój jednoosobowy z aneksem kuchennym i łazienką, 7 pokoi 2 osobowych z łazienką, 2 pokoje 2 osobowe z dwoma pokojami oraz łzienką i aneksem kuchenny, 5 pokoi 3 osobowych z łazienką, pomieszczenie gospodarcze, WC, kotłownia, kuchnia

Posiadamy również wersję tego projektu przygotowaną formalnie jako budynek jednorodzinny.

Powierzchnia zabudowy: 272.76 m²
Powierzchnia użytkowa: 499.12 m²
Kubatura: 2343.10 m³
Szerokość działki: 23.74 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 49
Kąt nachylenia dachu: 35°
Ilość pokoi: 15
Pokój na parterze: Tak
Wysokość budynku: 10,67 m
Rodzaj ogrzewania: paliwo stałe (biomasa)
Wskaźnik energii pierwotnej: 40,50 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budynku
  • projekt konstrukcyjny budynku
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, wentylacja mechaniczna, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • kosztorys inwentorski budowlany
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • zgoda na zmiany w projekcie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 3 300 PLN 9 900 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
