Dom opieki dla osób starszych
Kod: LK-54 B
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 3 650,47 m2. Projekt budynku domu opieki dla osób starszych LK-54B, 2 piętrowy, częściowo podpiwniczony ze strychem nieużytkowym, przeznaczony dla 100 pensjonariuszy.

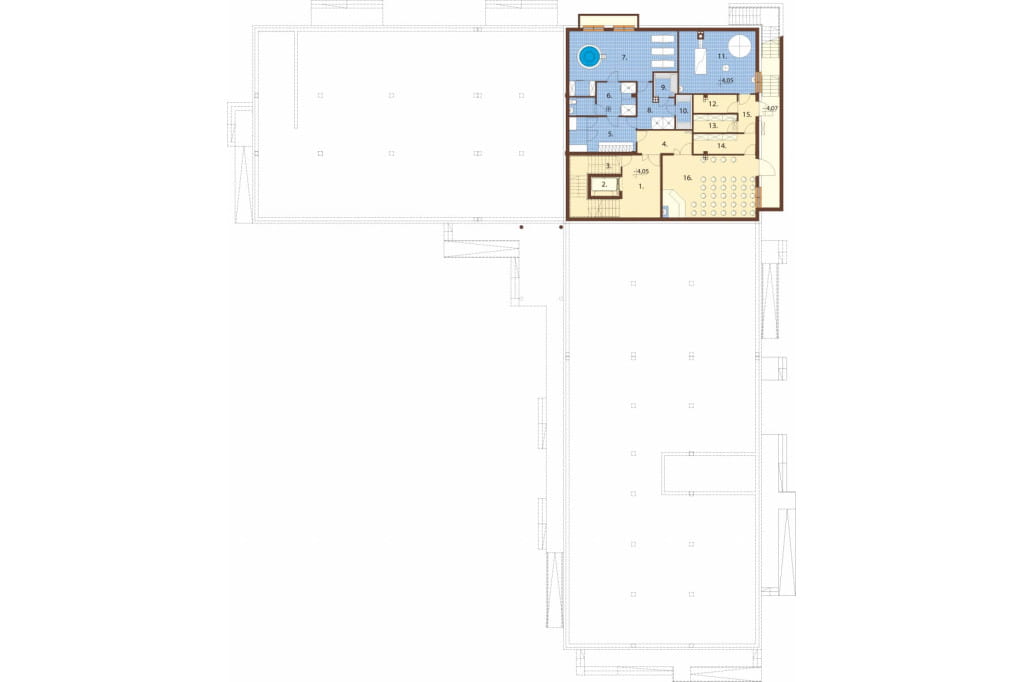

Rzut piwnicy
Piwnica: 235,60 m2
1. Klatka schodowa 26,47 m2
2. Winda
3. Składzik 8,72 m2
4. Korytarz 9,05 m2
5. Szatnia / Przebieralnia 17,15 m2
6. WC + Natryski 12,97 m2
7. Jacuzzi 41,23 m2
8. Natryski 10,02 m2
9. Sauna 3,37 m2
10. Sauna 3,35 m2
11. Kotłownia na paliwo stałe 34,99 m2
12. Skład opału 5,66 m2
13. Serwerownia 5,75 m2
14. Rozdzielnica elektryczna 9,02 m2
15. Korytarz 4,73 m2
16. Kaplica 43,12 m2

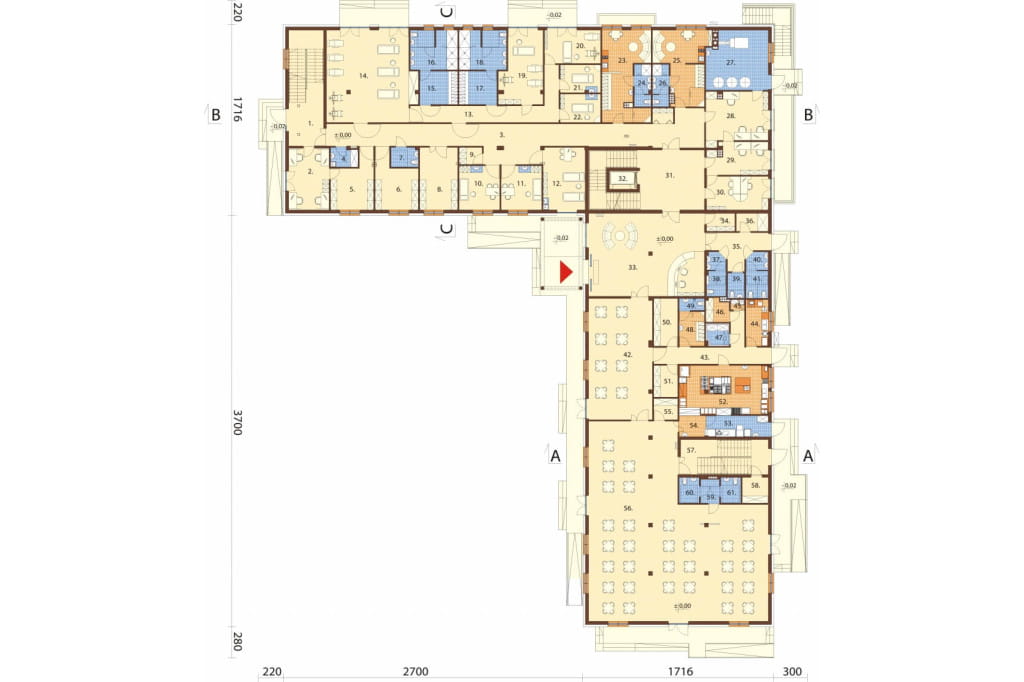

Rzut parteru
Parter: 1 190,33 m2
1. Klatka schodowa 32,31 m2
2. Pokój komputerowy 19,92 m2
3. Korytarz 82,39 m2
4. Pomieszczenie porządkowe 3,98 m2
5. Pomieszczenie gospodarcze 16,65 m2
6. Pomieszczenie gospodarcze 16,65 m2
7. WC 4,14 m2
8. Pomieszczenie gospodarcze 18,86 m2
9. Pomieszczenie na odpady medyczne 3,03 m2
10. Gabinet lekarski 14,28 m2
11. Gabinet lekarski 14,28 m2
12. Gabinet zabiegowy 20,92 m2
13. Korytarz 24,13 m2
14. Sala rehabilitacyjna 63,47 m2
15. Szatnia damska 9,98 m2
16. WC + Natryski 14,72 m2
17. Szatnia męska 9,98 m2
18. WC + Natryski 14,72 m2
19. Sala rehabilitacyjna 23,06 m2
20. Sala rehabilitacyjna 14,87 m2
21. Gabinet masażu 8,81 m2
22. Gabinet odnowy biologicznej 9,08 m2
23. Pokój pielęgniarek 29,04 m2
24. WC + Natrysk 5,43 m2
25. Pokój pielęgniarzy i lekarzy 26,07 m2
26. WC + Natrysk 5,38 m2
27. Kotłownia na paliwo gazowe 28,12 m2
28. Pokój biurowy 24,64 m2
29. Pokój biurowy 14,61 m2
30. Sekretariat 16,47 m2
31. Klatka schodowa 40,40 m2
32. Winda
33. Hol główny z recepcją 77,14 m2
34. Zaplecze recepcji 3,96 m2
35. Korytarz 12,06 m2
36. Pomieszczenie gospodarcze 4,50 m2
37. Przedsionek 2,49 m2
38. WC męskie 3,08 m2
39. WC 3,36 m2
40. Przedsionek 2,91 m2
41. WC damskie 4,80 m2
42. Sala pobytu dziennego - świetlica 61,75 m2
43. Korytarz 18,98 m2
44. Obróbka warzyw i jaj 8,19 m2
45. Pomieszczenie gospodarcze 1,06 m2
46. Magazyn owoców i warzyw 4,12 m2
47. Chłodnia 4,00 m2
48. Pokój socjalny dla personelu kuchni 6,83 m2
49. WC 2,31 m2
50. Magazyn produktów suchych 8,99 m2
51. Magazyn na napoje 5,95 m2
52. Kuchnia 34,83 m2
53. Zmywalnia 10,23 m2
54. Rozdzielnia 4,30 m2
55. Pomieszczenie gospodarcze 3,99 m2
56. Sala jadalniana 228,87 m2
57. Klatka schodowa 24,44 m2
58. Pomieszczenie gospodarcze 5,26 m2
59. Przedsionek 3,48 m2
60. WC męskie 4,03 m2
61. WC damskie 4,03 m2
Rzut pierwszego piętra
I piętro: 1 112,27 m2
1. Klatka schodowa 13,44 m2
2. Korytarz 88,17 m2
3. Pokój 1 osobowy 19,67 m2
4. Łazienka 5,17 m2
5. Pokój 1 osobowy 18,48 m2
6. Łazienka 4,72 m2
7. Pokój 2 osobowy 22,37 m2
8. Łazienka 4,72 m2
9. Pokój 1 osobowy 18,63 m2
10. Łazienka 4,70 m2
11. Pokój 1 osobowy 18,56 m2
12. Łazienka 4,70 m2
13. Pokój 1 osobowy 18,51 m2
14. Łazienka 4,72 m2
15. Pokój 1 osobowy 18,58 m2
16. Łazienka 4,72 m2
17. Pokój 1 osobowy 18,56 m2
18. Łazienka 4,70 m2
19. Pokój 1 osobowy 18,56 m2
20. Łazienka 4,70 m2
21. Pokój 1 osobowy 18,53 m2
22. Łazienka 4,69 m2
23. Pokój 1 osobowy 18,53 m2
24. Łazienka 4,69 m2
25. Pokój 1 osobowy 18,64 m2
26. Łazienka 4,62 m2
27. Pokój 1 osobowy 19,77 m2
28. Łazienka 4,62 m2
29. Pomieszczenie gospodarcze 3,94 m2
30. Pomieszczenie gospodarcze 2,86 m2
31. Pokój 1 osobowy 18,49 m2
32. Łazienka 4,71 m2
33. Pokój 1 osobowy 18,62 m2
34. Łazienka 4,66 m2
35. Pokój 2 osobowy 22,73 m2
36. Łazienka 4,69 m2
37. Pokój 2 osobowy 22,94 m2
38. Łazienka 4,67 m2
39. Dyżurka pielęgniarska 8,18 m2
40. Pokój pielęgniarski 12,57 m2
41. WC 1,88 m2
42. Klatka schodowa 33,02 m2
43. Winda
44. Kuchnia pomocnicza 20,97 m2
45. Korytarz 58,79 m2
46. Pokój 1 osobowy 17,76 m2
47. Łazienka 4,93 m2
48. Pokój 1 osobowy 16,26 m2
49. Łazienka 4,93 m2
50. Pokój 2 osobowy 20,74 m2
51. Łazienka 4,72 m2
52. Pokój 2 osobowy 20,74 m2
53. Łazienka 4,72 m2
54. Pokój 2 osobowy 20,86 m2
55. Łazienka 4,72 m2
56. Pokój 2 osobowy 20,76 m2
57. Łazienka 4,72 m2
58. Pokój 2 osobowy 20,90 m2
59. Łazienka 4,68 m2
60. Pokój 2 osobowy 20,90 m2
61. Łazienka 4,68 m2
62. Pokój 2 osobowy 20,96 m2
63. Łazienka 4,68 m2
64. Pokój 2 osobowy 20,96 m2
65. Łazienka 4,68 m2
66. Klatka schodowa 13,44 m2
67. Pokój 1 osobowy 16,78 m2
68. Łazienka 4,79 m2
69. Pokój 2 osobowy 21,87 m2
70. Łazienka 4,80 m2
71. Pokój 2 osobowy 22,27 m2
72. Łazienka 4,72 m2
73. Pokój 2 osobowy 21,99 m2
74. Łazienka 4,93 m2
75. Pokój 2 osobowy 21,99 m2
76. Łazienka 4,93 m2
77. Kuchnia 12,69 m2
78. Pokój 2 osobowy 22,36 m2
79. Łazienka 4,93 m2
80. Pokój 2 osobowy 22,36 m2
81. Łazienka 4,93 m2

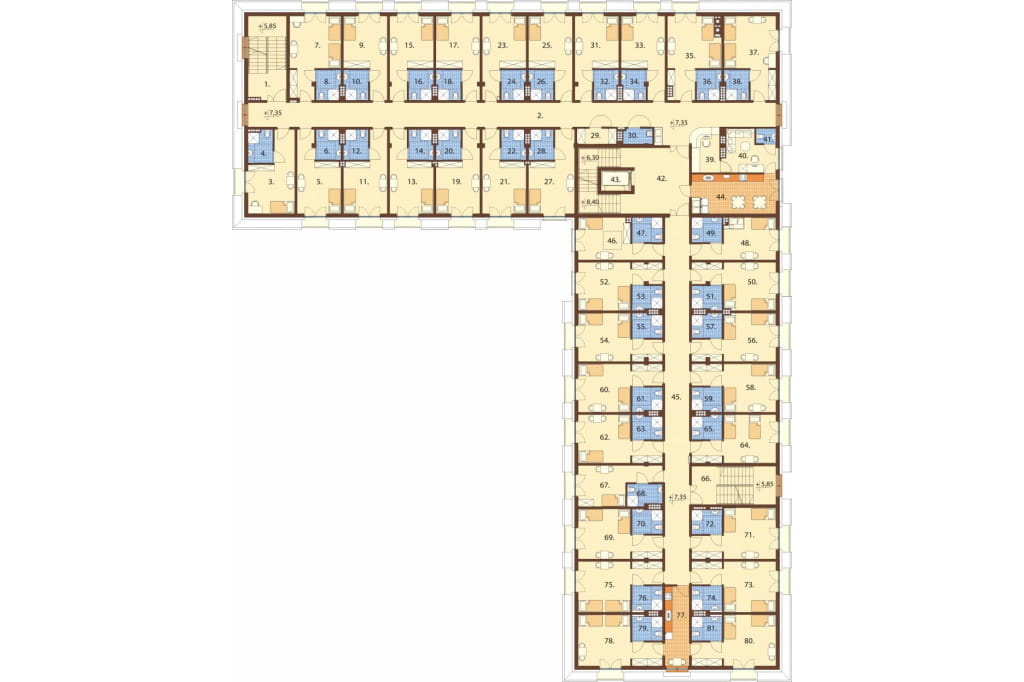

Rzut drugiego piętra
II piętro: 1 112,27 m2
1. Klatka schodowa 13,44 m2
2. Korytarz 88,17 m2
3. Pokój 1 osobowy 19,67 m2
4. Łazienka 5,17 m2
5. Pokój 1 osobowy 18,48 m2
6. Łazienka 4,72 m2
7. Pokój 2 osobowy 22,37 m2
8. Łazienka 4,72 m2
9. Pokój 1 osobowy 18,63 m2
10. Łazienka 4,70 m2
11. Pokój 1 osobowy 18,56 m2
12. Łazienka 4,70 m2
13. Pokój 1 osobowy 18,51 m2
14. Łazienka 4,72 m2
15. Pokój 1 osobowy 18,58 m2
16. Łazienka 4,72 m2
17. Pokój 1 osobowy 18,56 m2
18. Łazienka 4,70 m2
19. Pokój 1 osobowy 18,56 m2
20. Łazienka 4,70 m2
21. Pokój 1 osobowy 18,53 m2
22. Łazienka 4,69 m2
23. Pokój 1 osobowy 18,53 m2
24. Łazienka 4,69 m2
25. Pokój 1 osobowy 18,64 m2
26. Łazienka 4,62 m2
27. Pokój 1 osobowy 19,77 m2
28. Łazienka 4,62 m2
29. Pomieszczenie gospodarcze 3,94 m2
30. Pomieszczenie gospodarcze 2,86 m2
31. Pokój 1 osobowy 18,49 m2
32. Łazienka 4,71 m2
33. Pokój 1 osobowy 18,62 m2
34. Łazienka 4,66 m2
35. Pokój 2 osobowy 22,73 m2
36. Łazienka 4,69 m2
37. Pokój 2 osobowy 22,94 m2
38. Łazienka 4,67 m2
39. Dyżurka pielęgniarska 8,18 m2
40. Pokój pielęgniarski 12,57 m2
41. WC 1,88 m2
42. Klatka schodowa 33,02 m2
43. Winda
44. Kuchnia pomocnicza 20,97 m2
45. Korytarz 58,79 m2
46. Pokój 1 osobowy 17,76 m2
47. Łazienka 4,93 m2
48. Pokój 1 osobowy 16,26 m2
49. Łazienka 4,93 m2
50. Pokój 2 osobowy 20,74 m2
51. Łazienka 4,72 m2
52. Pokój 2 osobowy 20,74 m2
53. Łazienka 4,72 m2
54. Pokój 2 osobowy 20,86 m2
55. Łazienka 4,72 m2
56. Pokój 2 osobowy 20,76 m2
57. Łazienka 4,72 m2
58. Pokój 2 osobowy 20,90 m2
59. Łazienka 4,68 m2
60. Pokój 2 osobowy 20,90 m2
61. Łazienka 4,68 m2
62. Pokój 2 osobowy 20,96 m2
63. Łazienka 4,68 m2
64. Pokój 2 osobowy 20,96 m2
65. Łazienka 4,68 m2
66. Klatka schodowa 13,44 m2
67. Pokój 1 osobowy 16,78 m2
68. Łazienka 4,79 m2
69. Pokój 2 osobowy 21,87 m2
70. Łazienka 4,80 m2
71. Pokój 2 osobowy 22,27 m2
72. Łazienka 4,72 m2
73. Pokój 2 osobowy 21,99 m2
74. Łazienka 4,93 m2
75. Pokój 2 osobowy 21,99 m2
76. Łazienka 4,93 m2
77. Kuchnia 12,69 m2
78. Pokój 2 osobowy 22,36 m2
79. Łazienka 4,93 m2
80. Pokój 2 osobowy 22,36 m2
81. Łazienka 4,93 m2

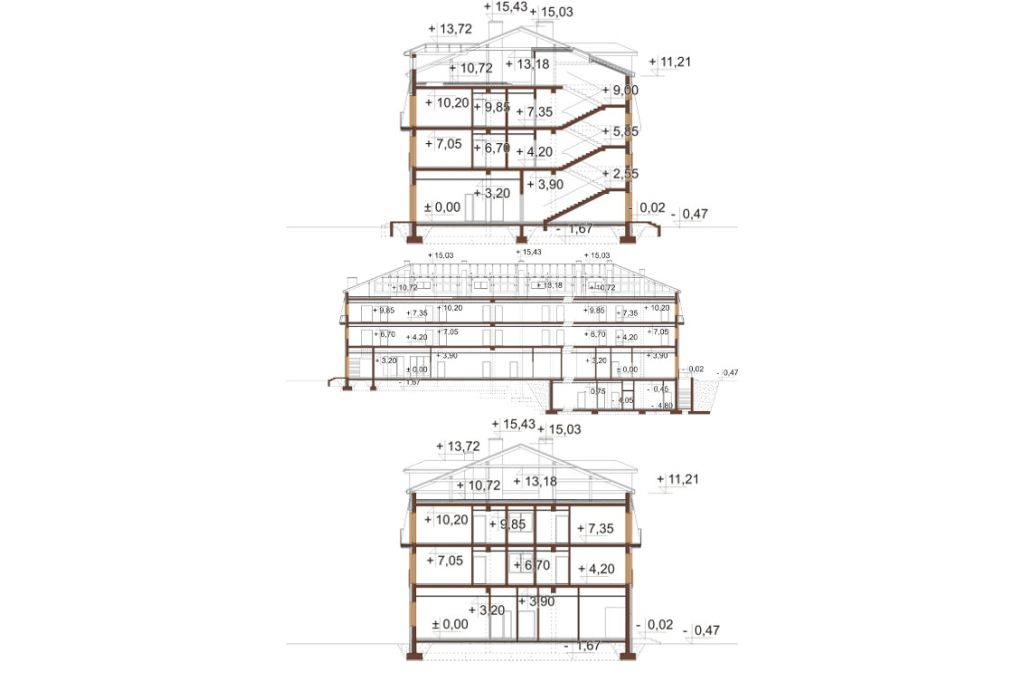

Przekrój

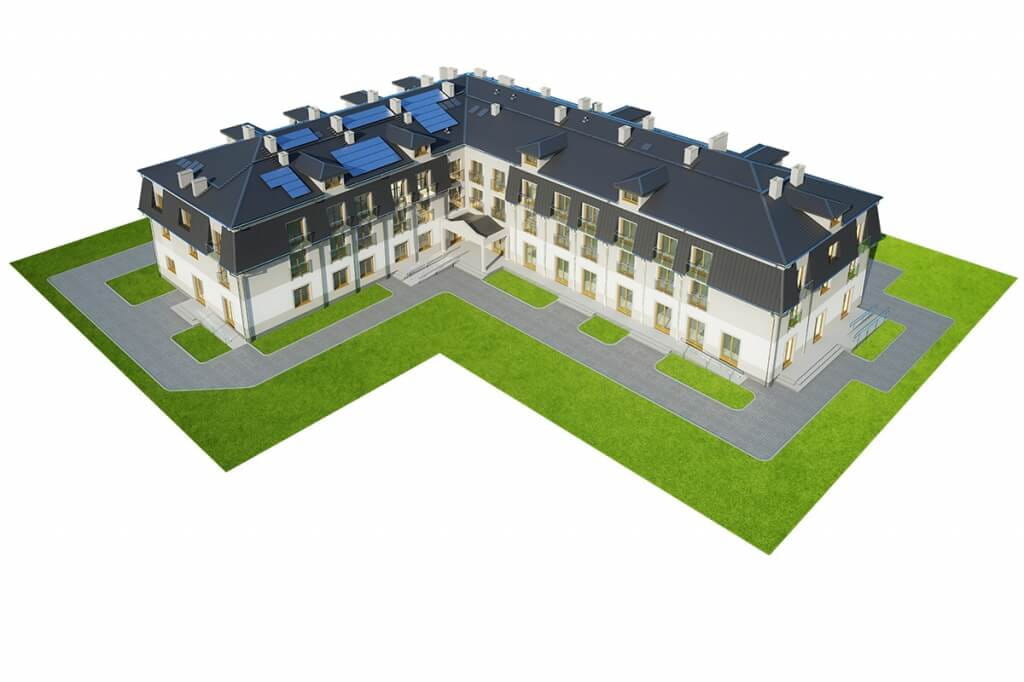

Model

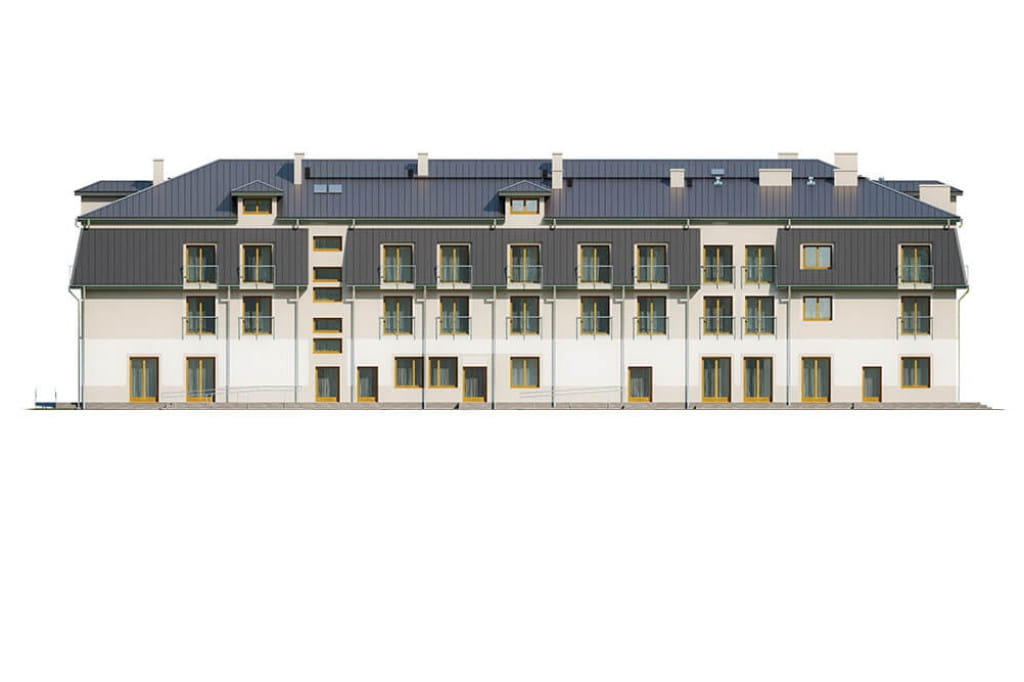

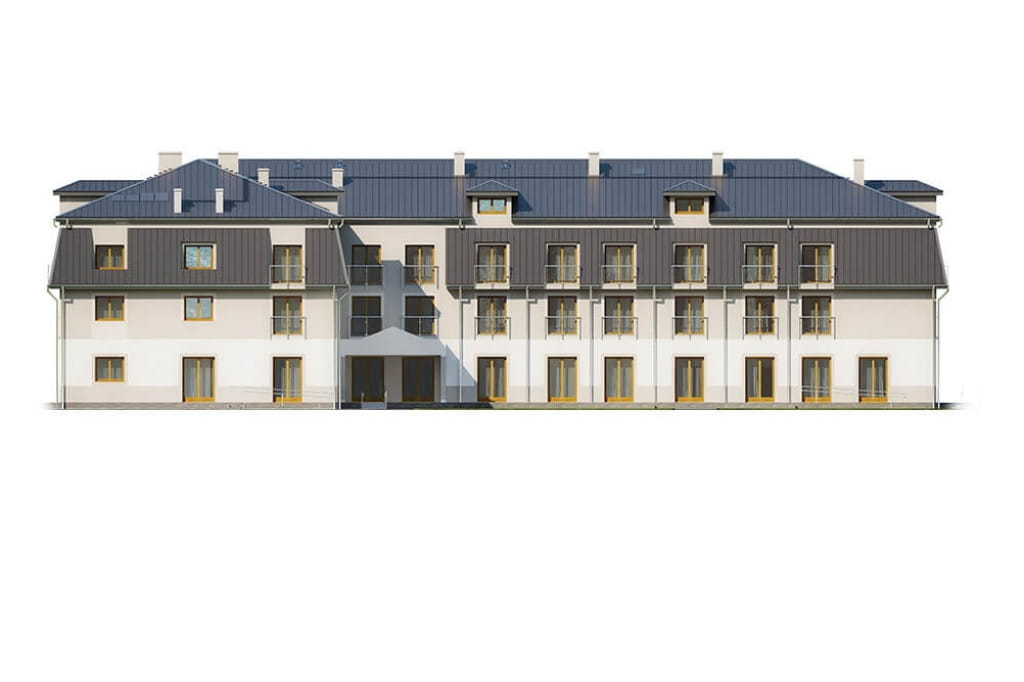

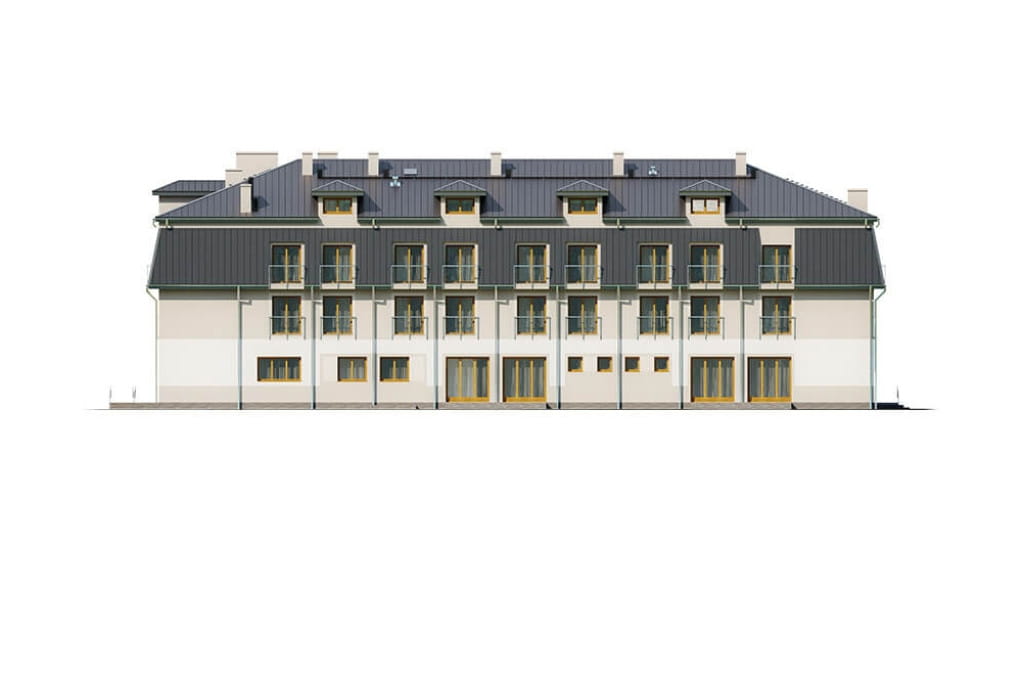

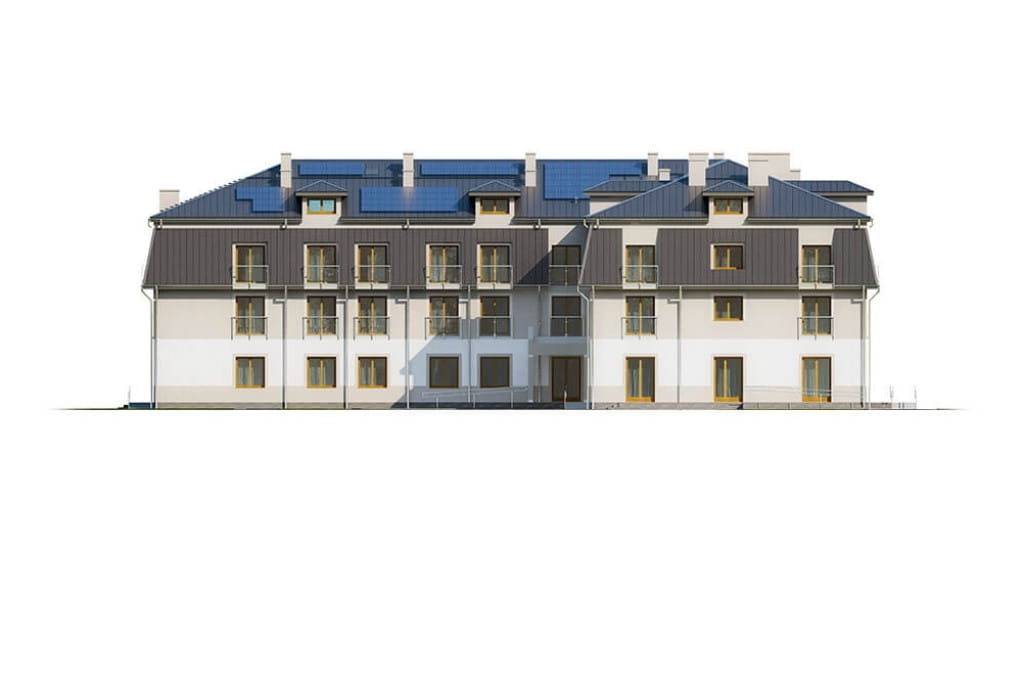

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Materiały ścian zewnętrznych: pustak ceramiczny 29 cm, styropian 20 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 22°
Pokrycie dachu: blacha dachowa
Ogrzewanie: zaprojektowano kotłownię na paliwo stałe oraz kotłownię na paliwo gazowe. Instalacja solarna do wspomagania podgrzewania c.w.u. W większości pomieszczeń z wyjątkiem technicznych, kuchni i zaplecza kuchennego - ogrzewanie podłogowe.
Wentylacja: mechaniczna z odzyskiem ciepła w holu głównym, jadalni, kuchni z zapleczem, sali pobytu dziennego, kaplicy, zapleczu sanitarnym w piwnicy, w części rehabilitacyjnej na parterze
Program: 34 pokoi jednoosobowych wraz z łazienką, 30 pokoi dwuosobowych wraz z łazienką, 2 apartamenty składające się z kuchni, łazienki i 2 pokoi dwuosobowych, kaplica dla 25 osób, pomieszczenia rekreacyjne, recepcja, kuchnia z zapleczem, jadalnia, zaplecze biurowe, socjalne, rehabilitacyjne, sanitarne, magazynowe i techniczne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, solarna, klimatyzacja)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (m.in: schemat zasilania, elektryczne, inst. siłowa, instal. przyzywowa, instal. SSP)
- zestawienie materiałów budowlanych + przedmiar
- projektowana charakterystyka energetyczna budynku
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 3000 - 5000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) pow. 50
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 15 - 20
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 3650.47
- Powierzchnia zabudowy (m²) 1392.70
- Szerokość budynku/krótszy bok (m) 44.16
- Długość budynku/dłuższy bok (m) 54.16
- Wysokość budynku (m) 15.50
- Szerokość działki/krótszy bok (m) 52.66
- Długość działki/dłuższy bok (m) 62.46
- Kąt nachylenia dachu (°) 22
- Rodzaj dachu wielospadowy
- Piwnica częściowo podpiwniczony
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 19233.30
- Liczba kondygnacji 4
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 90.86
- Instalacja fotowoltaiczna* nie
- Wentylacja* mechaniczna
- Liczba pomieszczeń 239
- Liczba wszystkich pokoi pow. 50
- Liczba łazienek (bez WC) pow. 50
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
Producentem projektu jest:
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06
Pomocne informacje
Chcesz wprowadzić zmiany w tym projekcie?
Możemy dostosować go do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom
Chcesz dostosować ten projekt we własnym zakresie?
Sprawdź jakie zmiany są nieistotne czyli takie, ktore możesz wprowadzić na etapie budowy zobacz szczegóły >>
Nie możesz znaleźć odpowiedniego projektu?
Chętnie pomożemy. Zadzwoń do nas 12 410 49 70 lub skorzystaj z formularza kontaktowego dostępnego tutaj >>
Szukasz projektu dopasowanego do Twoich potrzeb?
Sprawdź naszą ofertę na projekty domów na indywidualne zamówienie w niezwykle atrakcyjnej cenie zobacz szczegóły >>
Potrzebujesz adaptacji projektu lub pomocy w załatwieniu formalności związanych z budową?
Nasze biuro architektoniczne oferuje pomoc w uzyskaniu pozwolenia na budowę a także wykonuje adaptacje projektów na terenie całej Polski zobacz szczegóły >>
Szukasz sprawdzonego kierownika budowy?
Oferujemy usługi naszych uprawnionych kierowników budowy, którzy przeprowadzą Cię przez cały proces budowlany, od uzyskania pozwolenia na budowę po finalne odbiory zobacz szczegóły >>
Opinie o tym projekcie
Jeśli dodałeś/-aś recenzję, a nie pojawiłą się na liście, być może oczekuje na moderację.
Wystaw opinię o produkcie
