Dom opieki dla osób starszych
Kod: LK-54 B
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

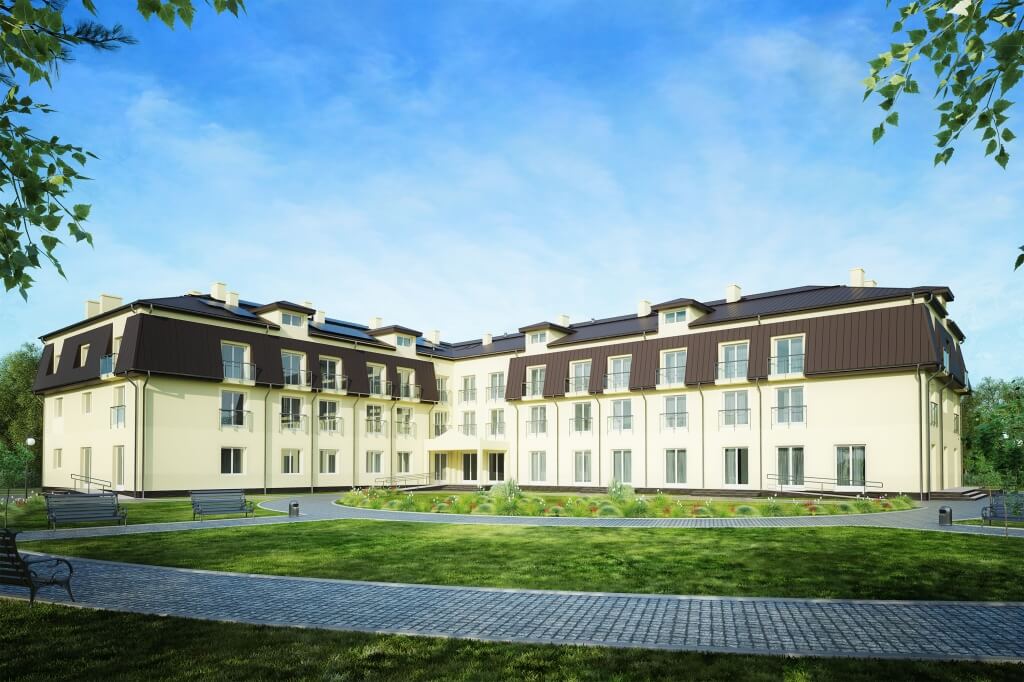

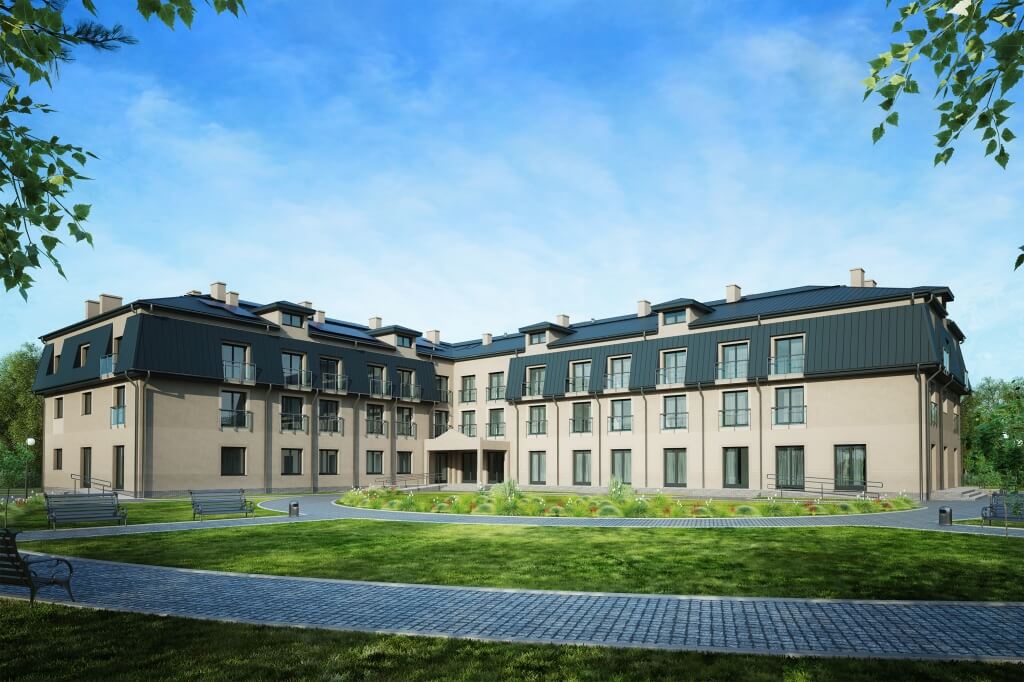

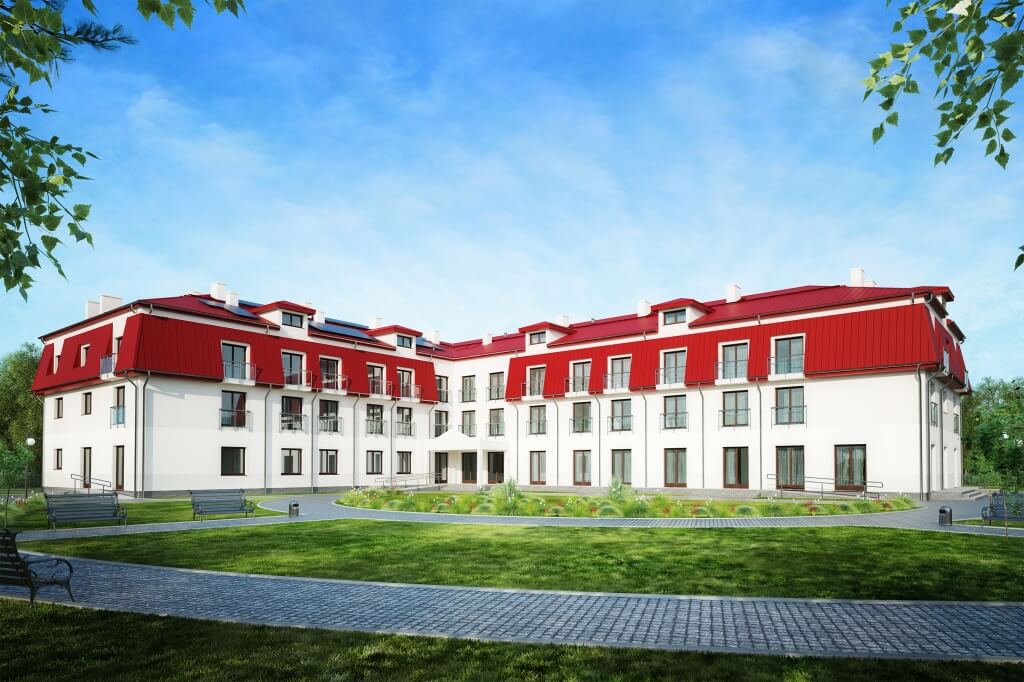

Prezentacja projektu
Opis projektu
LK-54B. Projekt domu opieki dla osób starszych, projekt domu spokojnej starości, projekt hotelu, projekt budynku odnowy biologicznej, projekt budynku SPA, projekt restauracji, projekt domu opieki dla osób starszych, projekt domu spokojnej starości,projekt motelu, projekt pensjonatu, projekt restauracji, projekt sanatorium, projekt zajazdu, projekt sanatorium, projekt budynku konferencyjnego, projekt budynku noclegowego
Rzut piwnicy
PIWNICA: 235,60 m2
1. Klatka schodowa 26,47 m2
2. Winda
3. Składzik 8,72 m2
4. Korytarz 9,05 m2
5. Szatnia / Przebieralnia 17,15 m2
6. WC + Natryski 12,97 m2
7. Jacuzzi 41,23 m2
8. Natryski 10,02 m2
9. Sauna 3,37 m2
10. Sauna 3,35 m2
11. Kotłownia na paliwo stałe 34,99 m2
12. Skład opału 5,66 m2
13. Serwerowania 5,75 m2
14. Rozdzielnica elektryczna 9,02 m2
15. Korytarz 4,73 m2
16. Kaplica 43,12 m2
Rzut parteru
PARTER: 1190,33 m2
1. Klatka schodowa 32,31 m2
2. Pokój komputerowy 19,92 m2
3. Korytarz 82,39 m2
4. Pomieszczenie porządkowe 3,98 m2
5. Pomieszczenie gospodarcze 16,65 m2
6. Pomieszczenie gospodarcze 16,65 m2
7. WC 4,14 m2
8. Pomieszczenie gospodarcze 18,86 m2
9. Pomieszczenie na odpady medyczne 3,03 m2
10. Gabinet lekarski 14,28 m2
11. Gabinet lekarski 14,28 m2
12. Gabinet zabiegowy 20,92 m2
13. Korytarz 24,13 m2
14. Sala rehabilitacyjna 63,47 m2
15. Szatnia damska 9,98 m2
16. WC + Natryski 14,72 m2
17. Szatnia męska 9,98 m2
18. WC + Natryski 14,72 m2
19. Sala rehabilitacyjna 23,06 m2
20. Sala rehabilitacyjna 14,87 m2
21. Gabinet masażu 8,81 m2
22. Gabinet odnowy biologicznej 9,08 m2
23. Pokój pielęgniarek 29,04 m2
24. WC + Natrysk 5,43 m2
25. Pokój pielęgniarzy i lekarzy 26,07 m2
26. WC + Natrysk 5,38 m2
27. Kotłownia na paliwo gazowe 28,12 m2
28. Pokój biurowy 24,64 m2
29. Pokój biurowy 14,61 m2
30. Sekretariat 16,47 m2
31. Klatka schodowa 40,40 m2
32. Winda
33. Hall główny z recepcją 77,14 m2
34. Zaplecze recepcji 3,96 m2
35. Korytarz 12,06 m2
36. Pomieszczenie gospodarcze 4,50 m2
37. Przedsionek 2,49 m2
38. WC męskie 3,08 m2
39. WC 3,36 m2
40. Przedsionek 2,91 m2
41. WC damskie 4,80 m2
42. Sala pobytu dziennego - świetlica 61,75 m2
43. Korytarz 18,98 m2
44. Obróbka warzyw i jaj 8,19 m2
45. Pomieszczenie gospodarcze 1,06 m2
46. Magazyn owoców i warzyw 4,12 m2
47. Chłodnia 4,00 m2
48. Pokój socjalny dla personelu kuchni 6,83 m2
49. WC 2,31 m2
50. Magazyn produktów suchych 8,99 m2
51. Magazyn na napoje 5,95 m2
52. Kuchnia 34,83 m2
53. Zmywalnia 10,23 m2
54. Rozdzielnia 4,30 m2
55. Pomieszczenie gospodarcze 3,99 m2
56. Sala jadalniana 228,87 m2
57. Klatka schodowa 24,44 m2
58. Pomieszczenie gospodarcze 5,26 m2
59. Przedsionek 3,48 m2
60. WC męskie 4,03 m2
61. WC damskie 4,03 m2
Rzut pierwszego piętra
I PIĘTRO: 1112,45 m2
1. Klatka schodowa 13,44 m2
2. Korytarz 88,17 m2
3. Pokój 1 osobowy 19,67 m2
4. Łazienka 5,17 m2
5. Pokój 1 osobowy 18,48 m2
6. Łazienka 4,72 m2
7. Pokój 2 osobowy 22,37 m2
8. Łazienka 4,72 m2
9. Pokój 1 osobowy 18,63 m2
10. Łazienka 4,70 m2
11. Pokój 1 osobowy 18,56 m2
12. Łazienka 4,70 m2
13. Pokój 1 osobowy 18,51 m2
14. Łazienka 4,72 m2
15. Pokój 1 osobowy 18,58 m2
16. Łazienka 4,72 m2
17. Pokój 1 osobowy 18,56 m2
18. Łazienka 4,70 m2
19. Pokój 1 osobowy 18,56 m2
20. Łazienka 4,70 m2
21. Pokój 1 osobowy 18,53 m2
22. Łazienka 4,69 m2
23. Pokój 1 osobowy 18,53 m2
24. Łazienka 4,69 m2
25. Pokój 1 osobowy 18,64 m2
26. Łazienka 4,62 m2
27. Pokój 1 osobowy 19,77 m2
28. Łazienka 4,62 m2
29. Pomieszczenie gospodarcze 3,94 m2
30. Pomieszczenie gospodarcze 2,86 m2
31. Pokój 1 osobowy 18,49 m2
32. Łazienka 4,71 m2
33. Pokój 1 osobowy 18,62 m2
34. Łazienka 4,66 m2
35. Pokój 2 osobowy 22,73 m2
36. Łazienka 4,69 m2
37. Pokój 2 osobowy 22,94 m2
38. Łazienka 4,67 m2
39. Dyżurka pielęgniarska 8,18 m2
40. Pokój pielęgniarski 12,57 m2
41. WC 1,88 m2
42. Klatka schodowa 33,02 m2
43. Winda
44. Kuchnia pomocnicza 20,97 m2
45. Korytarz 58,79 m2
46. Pokój 1 osobowy 17,76 m2
47. Łazienka 4,93 m2
48. Pokój 1 osobowy 16,26 m2
49. Łazienka 4,93 m2
50. Pokój 2 osobowy 20,74 m2
51. Łazienka 4,72 m2
52. Pokój 2 osobowy 20,74 m2
53. Łazienka 4,72 m2
54. Pokój 2 osobowy 20,86 m2
55. Łazienka 4,72 m2
56. Pokój 2 osobowy 20,76 m2
57. Łazienka 4,72 m2
58. Pokój 2 osobowy 20,90 m2
59. Łazienka 4,68 m2
60. Pokój 2 osobowy 20,90 m2
61. Łazienka 4,68 m2
62. Pokój 2 osobowy 20,96 m2
63. Łazienka 4,68 m2
64. Pokój 2 osobowy 20,96 m2
65. Łazienka 4,68 m2
66. Klatka schodowa 13,44 m2
67. Pokój 1 osobowy 16,78 m2
68. Łazienka 4,79 m2
69. Pokój 2 osobowy 21,87 m2
70. Łazienka 4,80 m2
71. Pokój 2 osobowy 22,27 m2
72. Łazienka 4,72 m2
73. Pokój 2 osobowy 21,99 m2
74. Łazienka 4,93 m2
75. Pokój 2 osobowy 21,99 m2
76. Łazienka 4,93 m2
77. Kuchnia 12,69 m2
78. Pokój 2 osobowy 22,36 m2
79. Łazienka 4,93 m2
80. Pokój 2 osobowy 22,36 m2
81. Łazienka 4,93 m2
Rzut drugiego piętra
II PIĘTRO: 1112,17 m
1. Klatka schodowa 13,44 m2
2. Korytarz 88,17 m2
3. Pokój 1 osobowy 19,67 m2
4. Łazienka 5,17 m2
5. Pokój 1 osobowy 18,48 m2
6. Łazienka 4,72 m2
7. Pokój 2 osobowy 22,37 m2
8. Łazienka 4,72 m2
9. Pokój 1 osobowy 18,63 m2
10. Łazienka 4,70 m2
11. Pokój 1 osobowy 18,56 m2
12. Łazienka 4,70 m2
13. Pokój 1 osobowy 18,51 m2
14. Łazienka 4,72 m2
15. Pokój 1 osobowy 18,58 m2
16. Łazienka 4,72 m2
17. Pokój 1 osobowy 18,56 m2
18. Łazienka 4,70 m2
19. Pokój 1 osobowy 18,56 m2
20. Łazienka 4,70 m2
21. Pokój 1 osobowy 18,53 m2
22. Łazienka 4,69 m2
23. Pokój 1 osobowy 18,53 m2
24. Łazienka 4,69 m2
25. Pokój 1 osobowy 18,64 m2
26. Łazienka 4,62 m2
27. Pokój 1 osobowy 19,77 m2
28. Łazienka 4,62 m2
29. Pomieszczenie gospodarcze 3,94 m2
30. Pomieszczenie gospodarcze 2,86 m2
31. Pokój 1 osobowy 18,49 m2
32. Łazienka 4,71 m2
33. Pokój 1 osobowy 18,62 m2
34. Łazienka 4,66 m2
35. Pokój 2 osobowy 22,73 m2
36. Łazienka 4,69 m2
37. Pokój 2 osobowy 22,94 m2
38. Łazienka 4,67 m2
39. Dyżurka pielęgniarska 8,18 m2
40. Pokój pielęgniarski 12,57 m2
41. WC 1,88 m2
42. Klatka schodowa 33,02 m2
43. Winda
44. Kuchnia pomocnicza 20,97 m2
45. Korytarz 58,79 m2
46. Pokój 1 osobowy 17,76 m2
47. Łazienka 4,93 m2
48. Pokój 1 osobowy 16,26 m2
49. Łazienka 4,93 m2
50. Pokój 2 osobowy 20,74 m2
51. Łazienka 4,72 m2
52. Pokój 2 osobowy 20,74 m2
53. Łazienka 4,72 m2
54. Pokój 2 osobowy 20,86 m2
55. Łazienka 4,72 m2
56. Pokój 2 osobowy 20,76 m2
57. Łazienka 4,72 m2
58. Pokój 2 osobowy 20,90 m2
59. Łazienka 4,68 m2
60. Pokój 2 osobowy 20,90 m2
61. Łazienka 4,68 m2
62. Pokój 2 osobowy 20,96 m2
63. Łazienka 4,68 m2
64. Pokój 2 osobowy 20,96 m2
65. Łazienka 4,68 m2
66. Klatka schodowa 13,44 m2
67. Pokój 1 osobowy 16,78 m2
68. Łazienka 4,79 m2
69. Pokój 2 osobowy 21,87 m2
70. Łazienka 4,80 m2
71. Pokój 2 osobowy 22,27 m2
72. Łazienka 4,72 m2
73. Pokój 2 osobowy 21,99 m2
74. Łazienka 4,93 m2
75. Pokój 2 osobowy 21,99 m2
76. Łazienka 4,93 m2
77. Kuchnia 12,69 m2
78. Pokój 2 osobowy 22,36 m2
79. Łazienka 4,93 m2
80. Pokój 2 osobowy 22,36 m2
81. Łazienka 4,93 m2

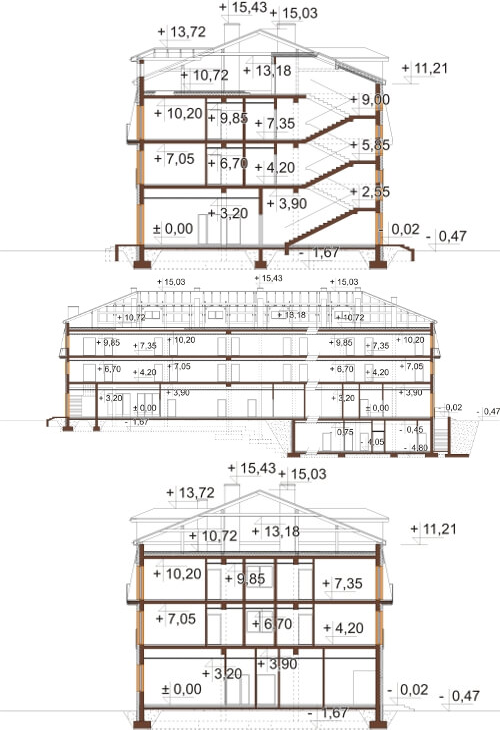

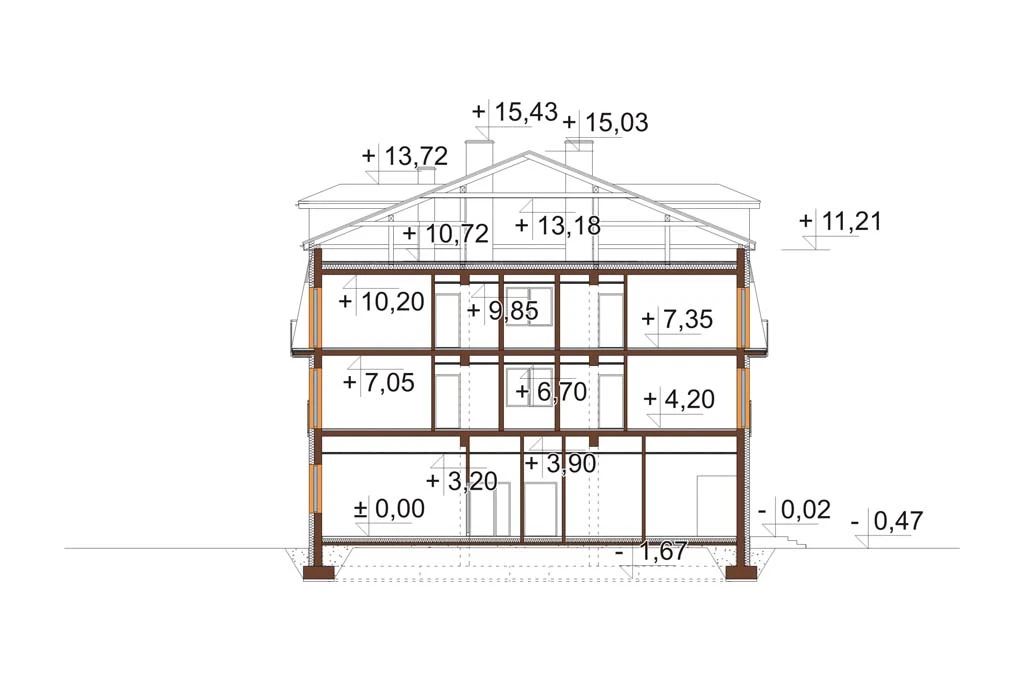

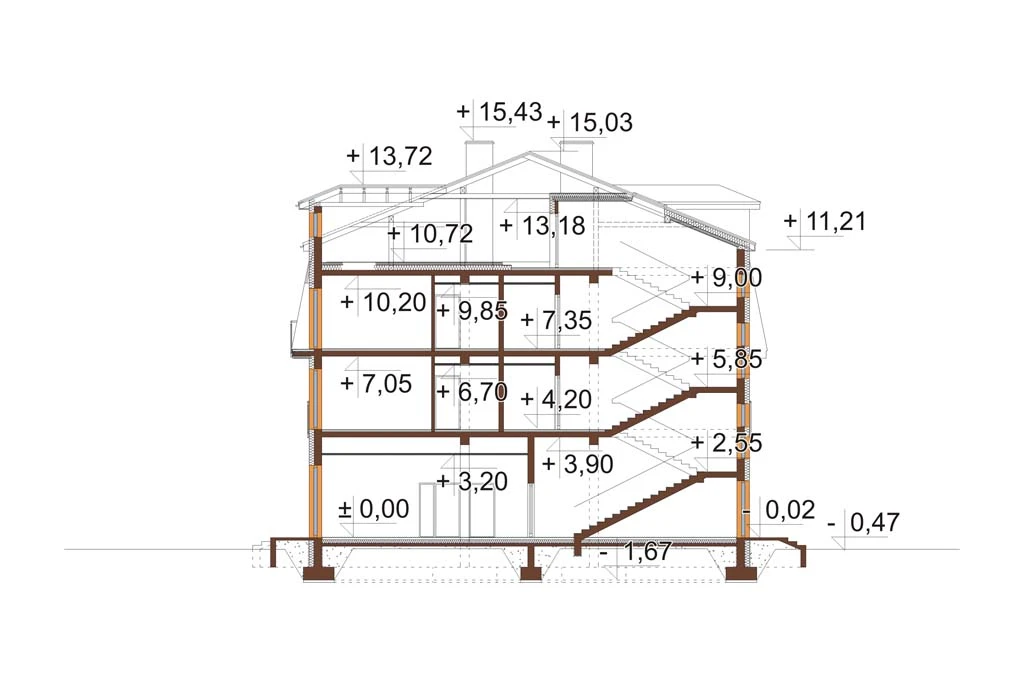

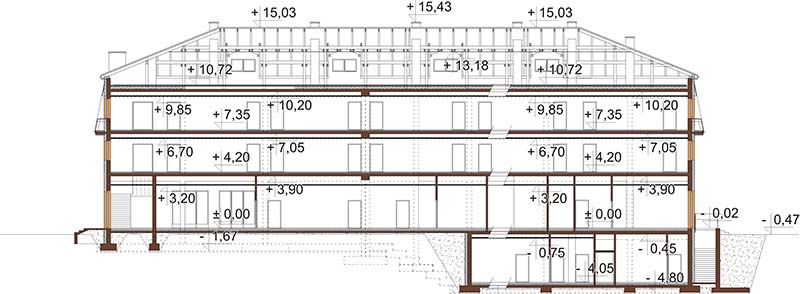

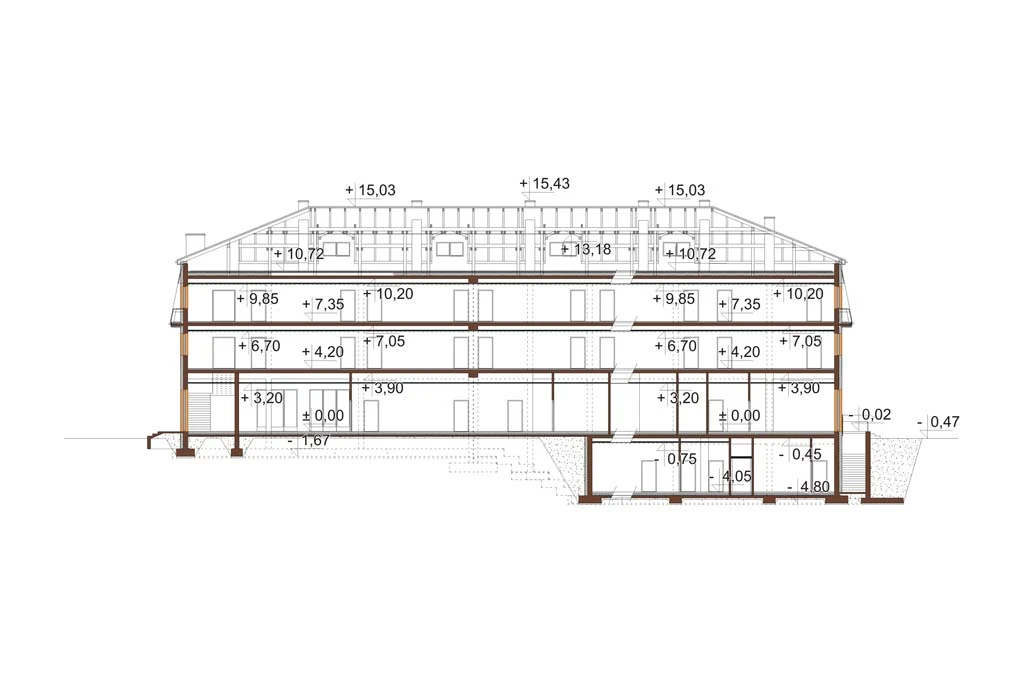

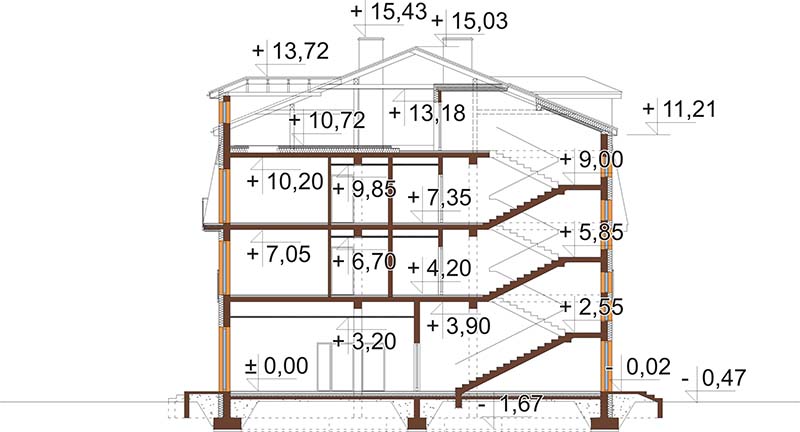

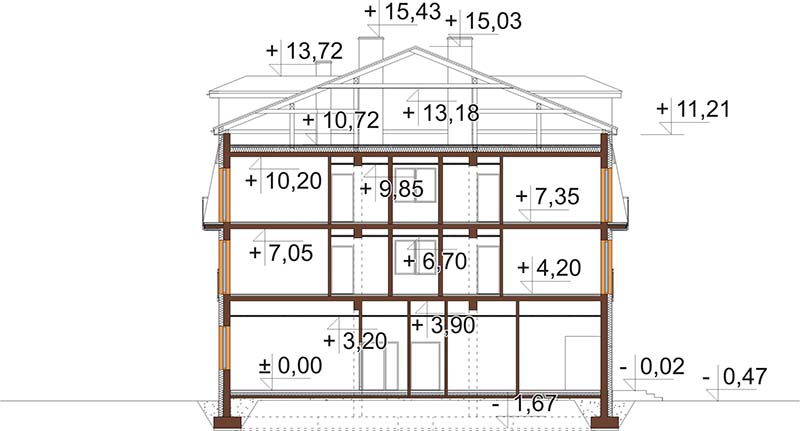

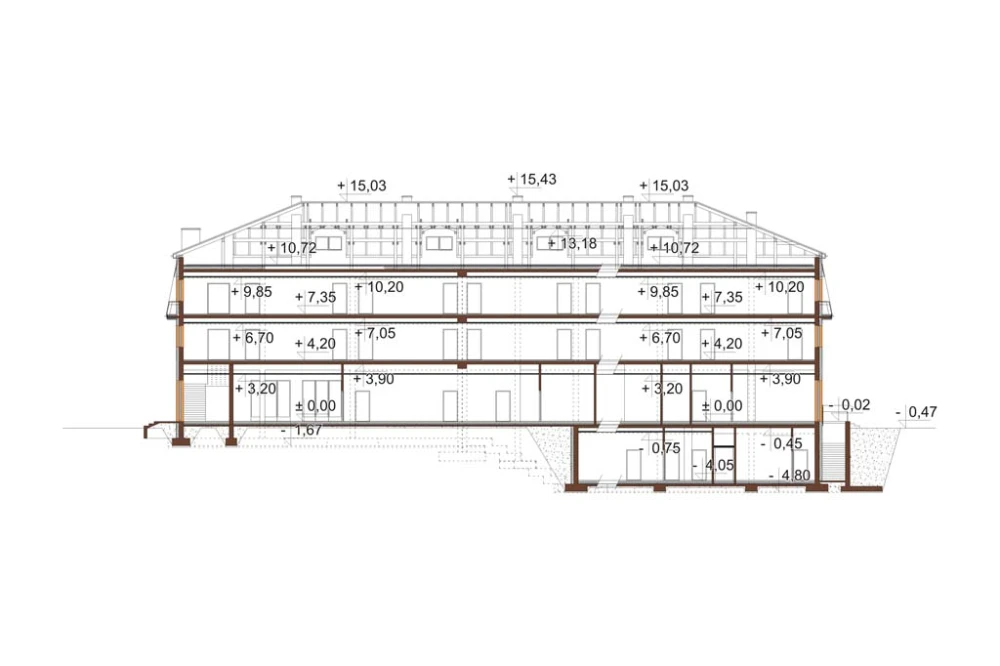

Przekrój

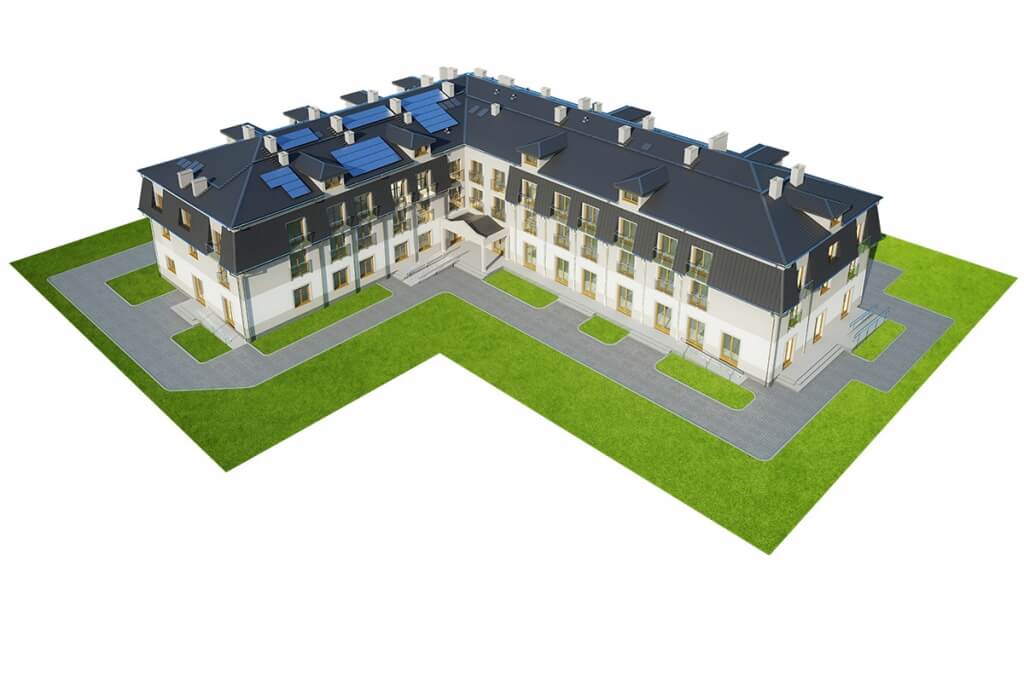

Model 3D

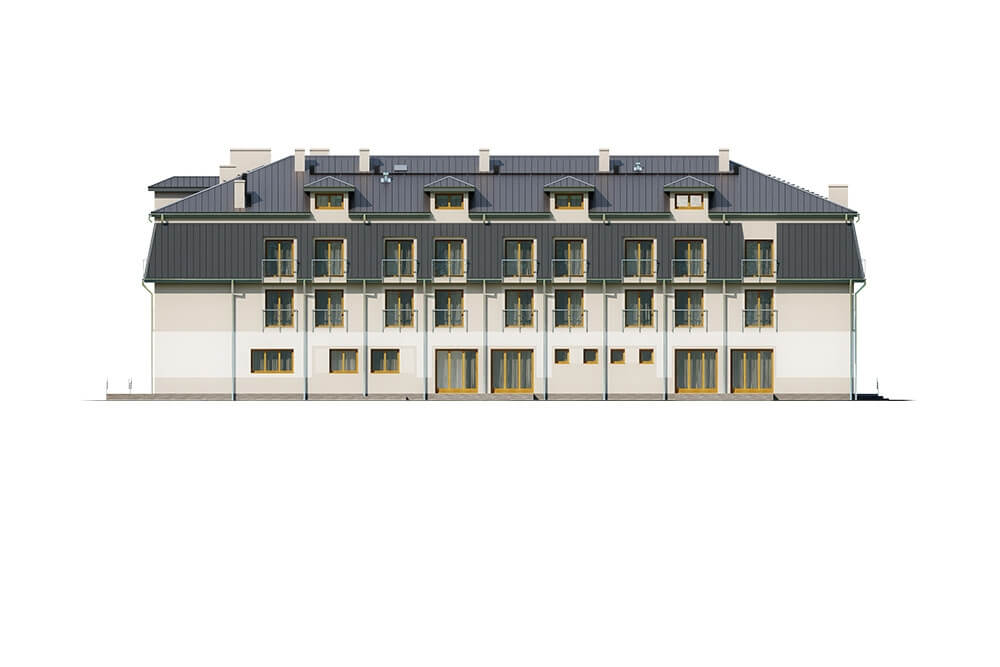

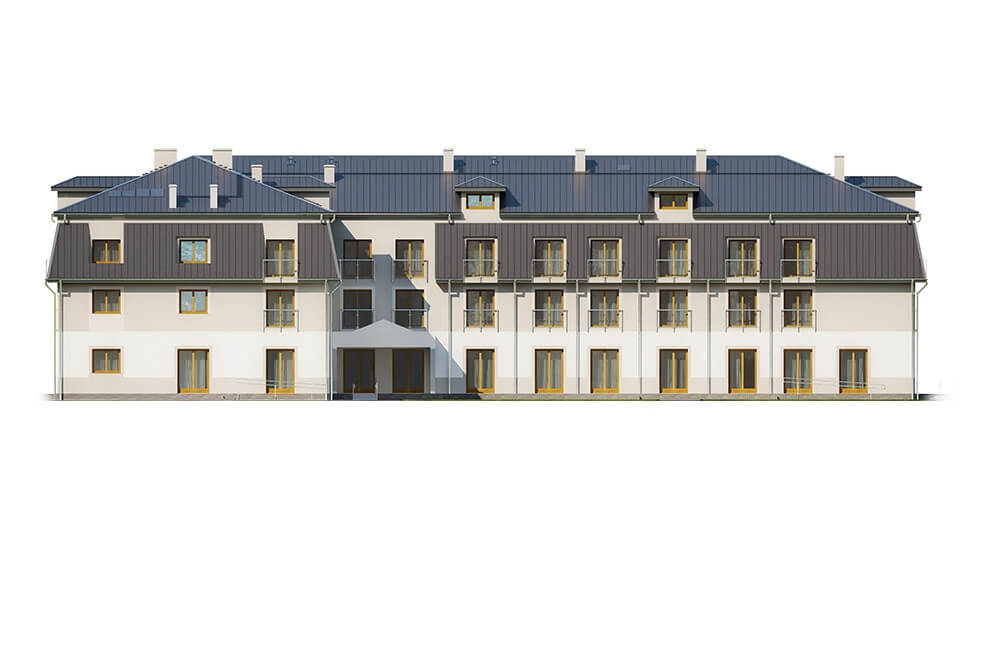

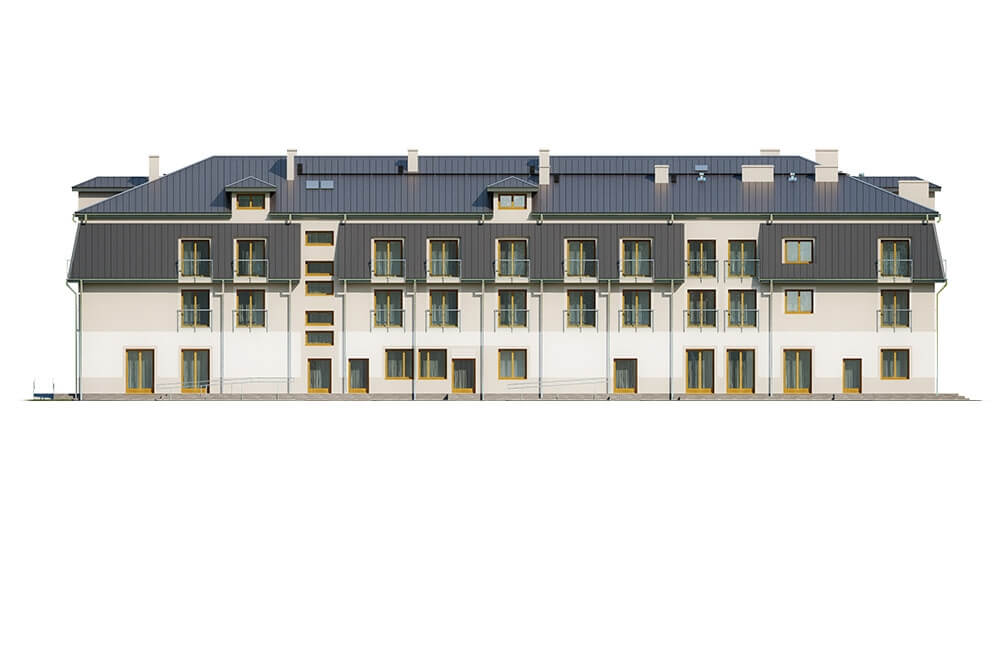

Elewacje
Informacje podstawowe
Projekt budynku domu opieki dla osób starszych LK-54B, 2 piętrowy, częsciowo podpiwniczony ze strychem nieużytkowym, przeznaczony dla 100 pensjonariuszy.
Technologia: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 20 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 22°.
Pokrycie dachu: blacha dachowa
Ogrzewanie: zaprojektowano kotłownię na paliwo stałe oraz kotłownię na paliwo gazowe. Instalacja solarna do wspomagania podgrzewania c.w.u. W wiekszości pomieszczeń z wyjątkiem technicznych, kuchni i zaplecza kuchennego - ogrzewanie podłogowe.
Wentylacja: mechaniczna z odzyskiem ciepła w holu głównym, jadalni, kuchni z zapleczem, sali pobytu dziennego, kaplicy, zapleczu sanitarnym w piwnicy, w cześci rehabilitacyjnej na parterze.
Program: 34 pokoi jednoosobowych wraz z łazienką, 30 pokoi dwuosobowych wraz z łazienką, 2 apartamenty składające się z kuchni, łazienki i 2 pokoi dwuosobowych, kaplica dla 25 osób, pomieszczenia rekreacyjne, recepcja, kuchnia z zapleczem, jadalnia, zaplecze biurowe, socjalne, rehabilitacyjne, sanitarne, magazynowe i techniczne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 3000 - 5000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) pow. 50
- Wysokość budynku (m) 15 - 20
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 3650.55
- Powierzchnia zabudowy (m²) 1392.70
- Szerokość budynku/krótszy bok (m) 44.16
- Długość budynku/dłuższy bok (m) 54.16
- Wysokość budynku (m) 15.50
- Szerokość działki/krótszy bok (m) 52.66
- Kąt nachylenia dachu (°) 22°
- Rodzaj dachu wielospadowy
- Piwnica częściowo podpiwniczony
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Układ dachu kalenicowy
- Kubatura (m³) 19233.30
- Liczba kondygnacji 4
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 75.42
- Liczba pomieszczeń 239
- Liczba łazienek (bez WC) pow. 50
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
