Projekt BUDYNEK USŁUGOWY Z CZĘŚCIĄ MAGAZYNOWĄ Kod: K-111
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 508 037 512,
12 414 35 06, 780 015 759 /
PN - PT od 16 do 18: 790 625 570

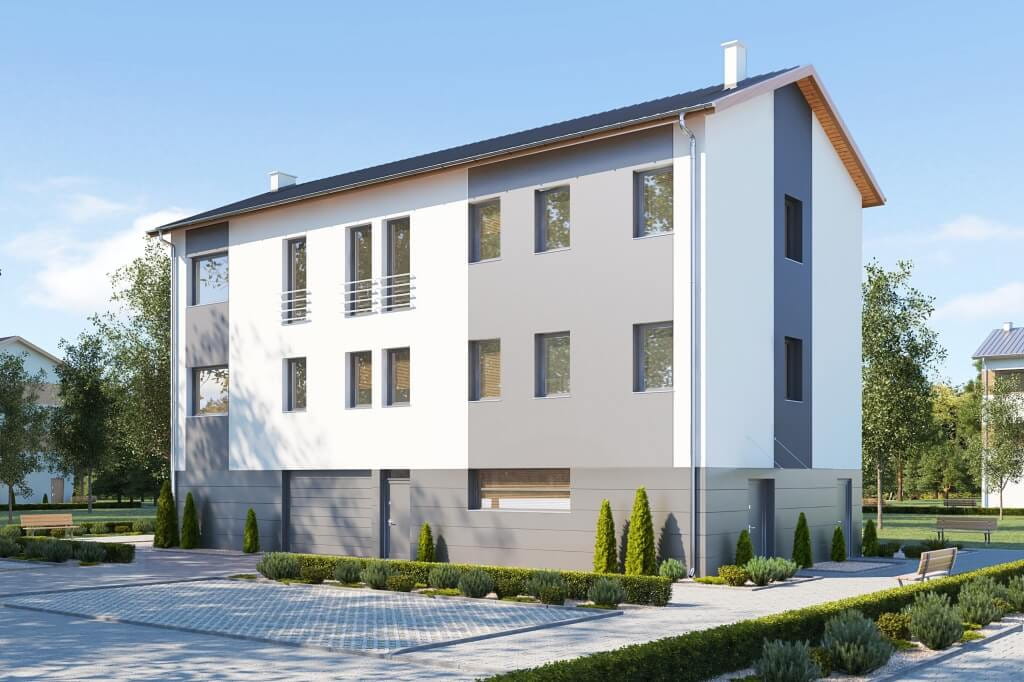

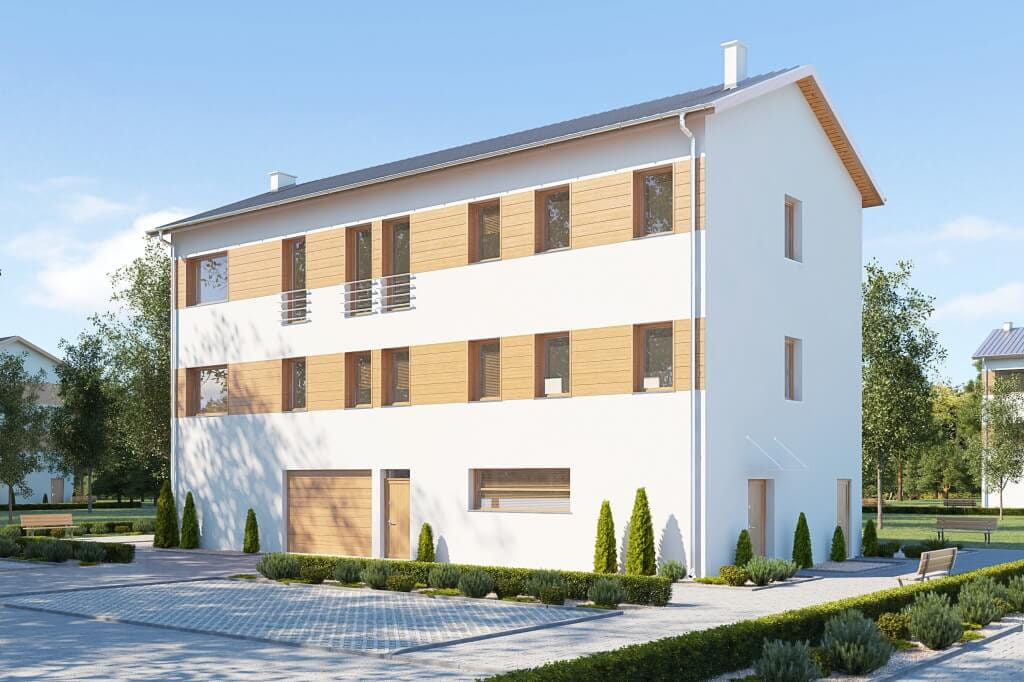

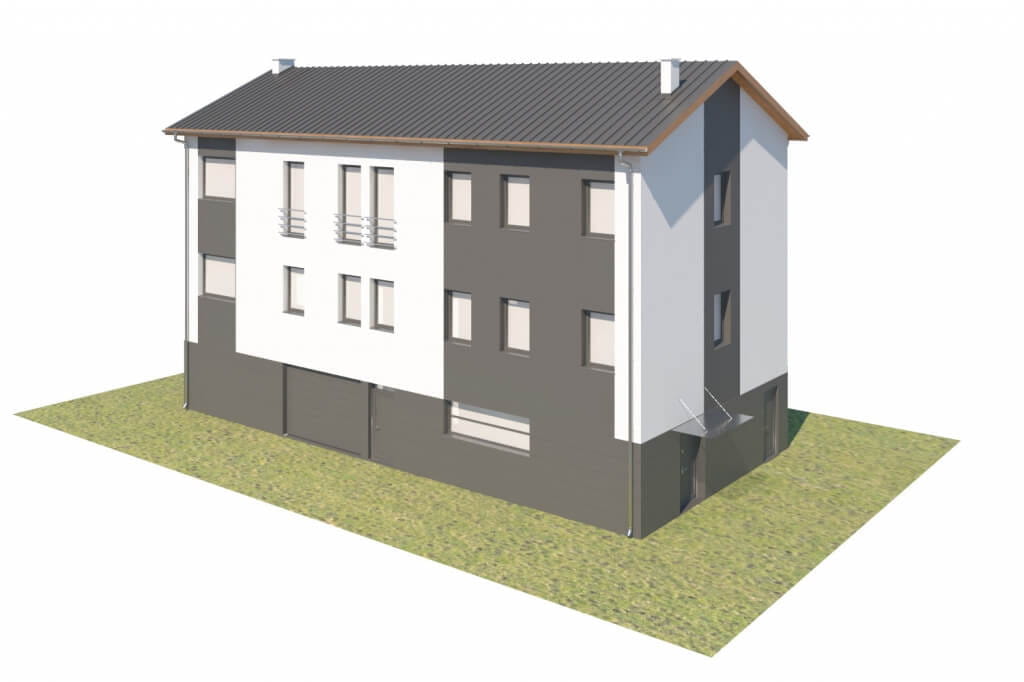

Model
Elewacje

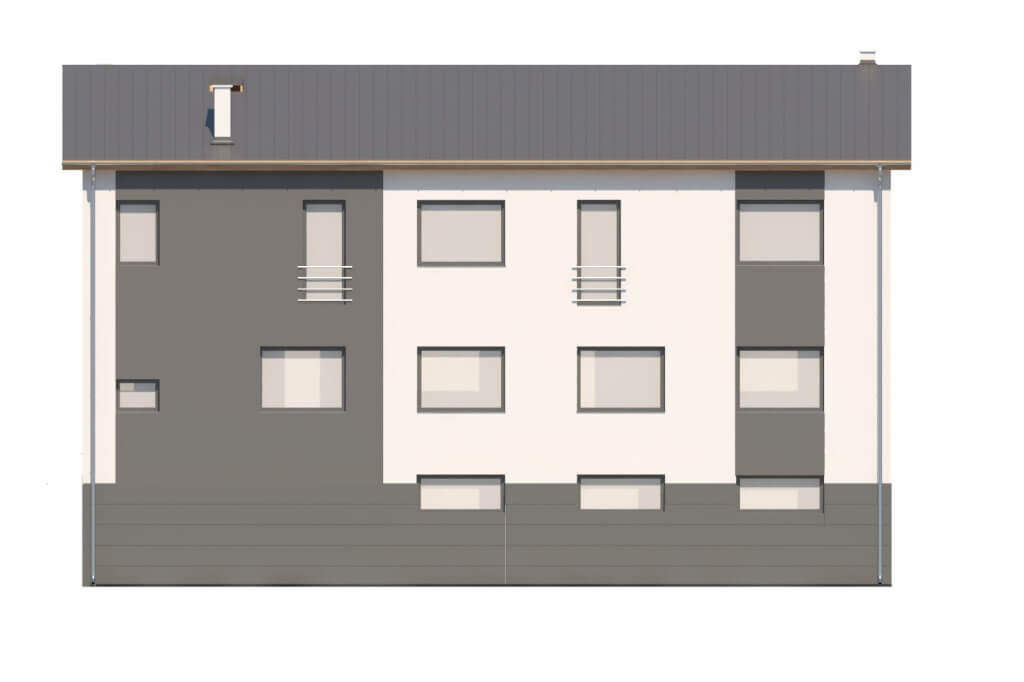

elewacja ogrodowa

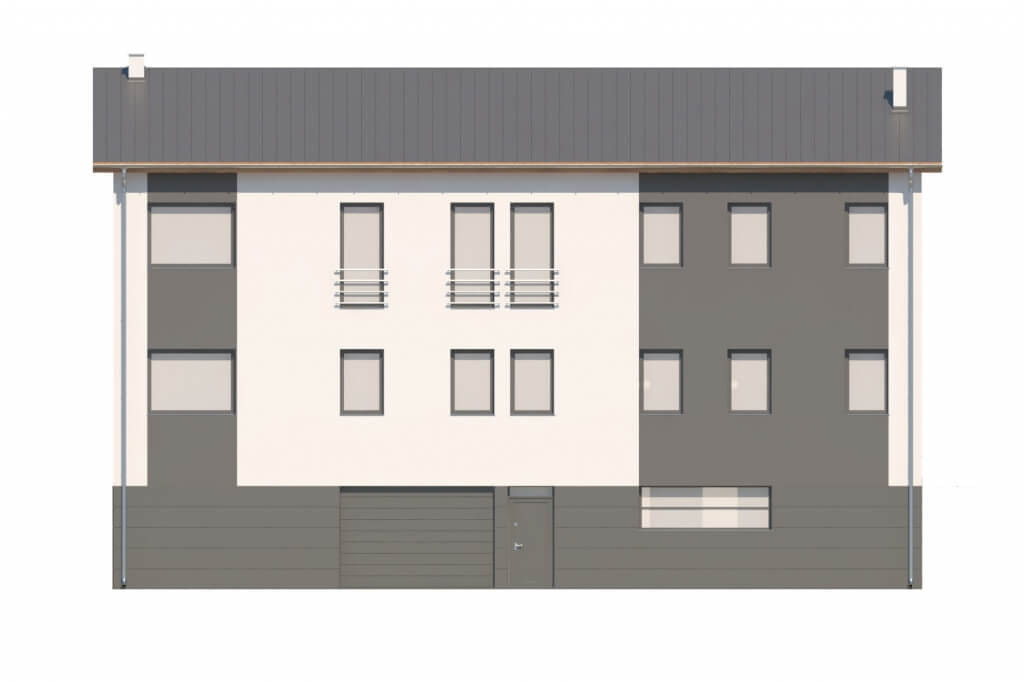

elewacja frontowa

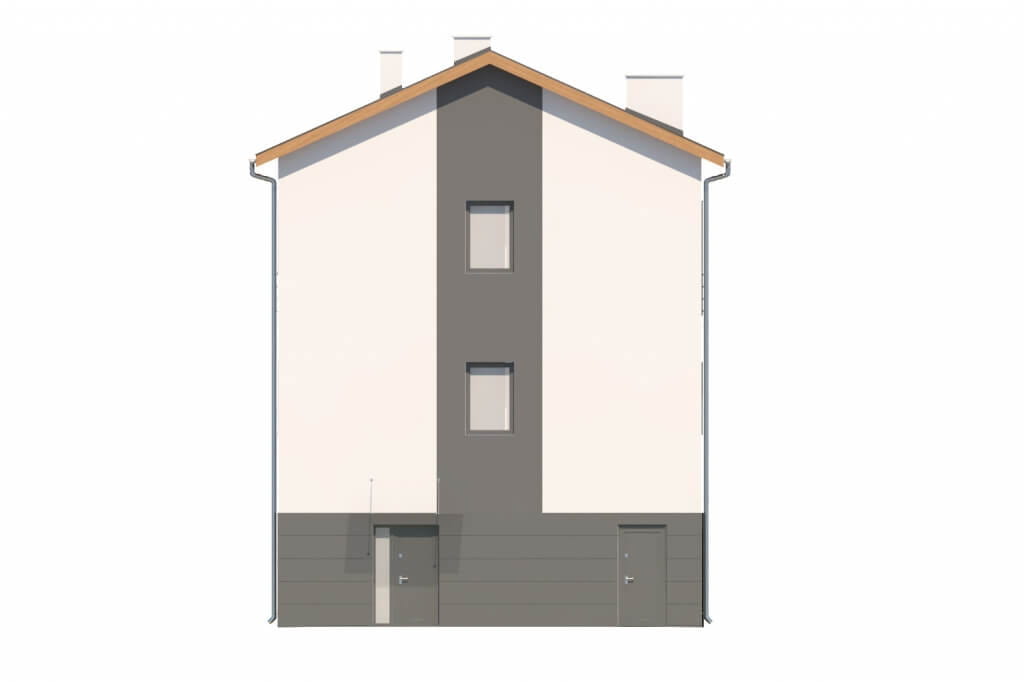

elewacja boczna

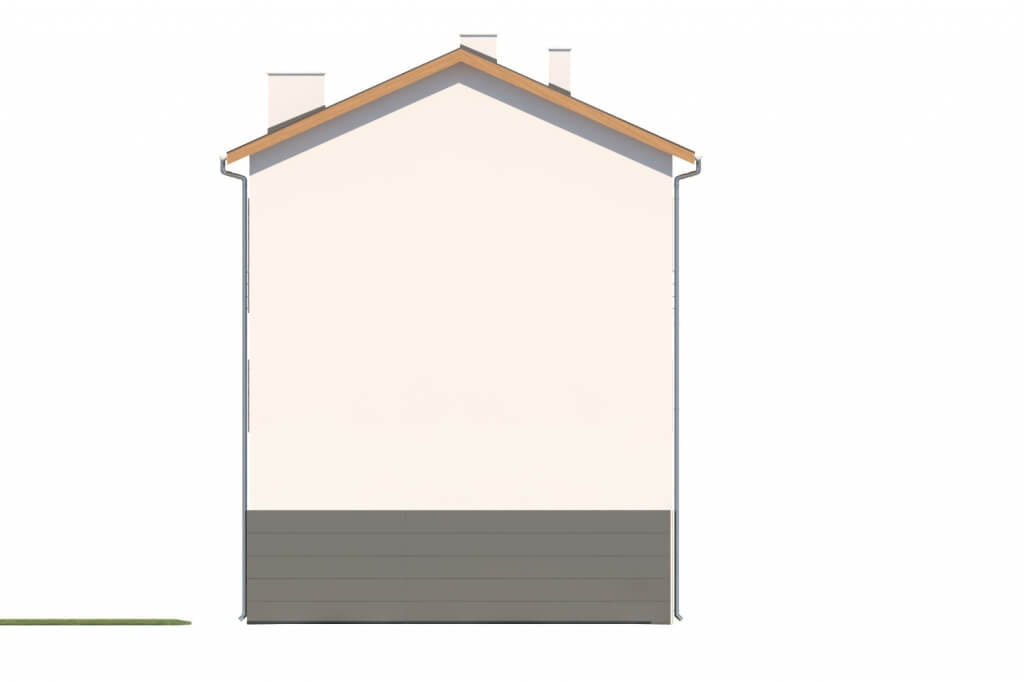

elewacja boczna

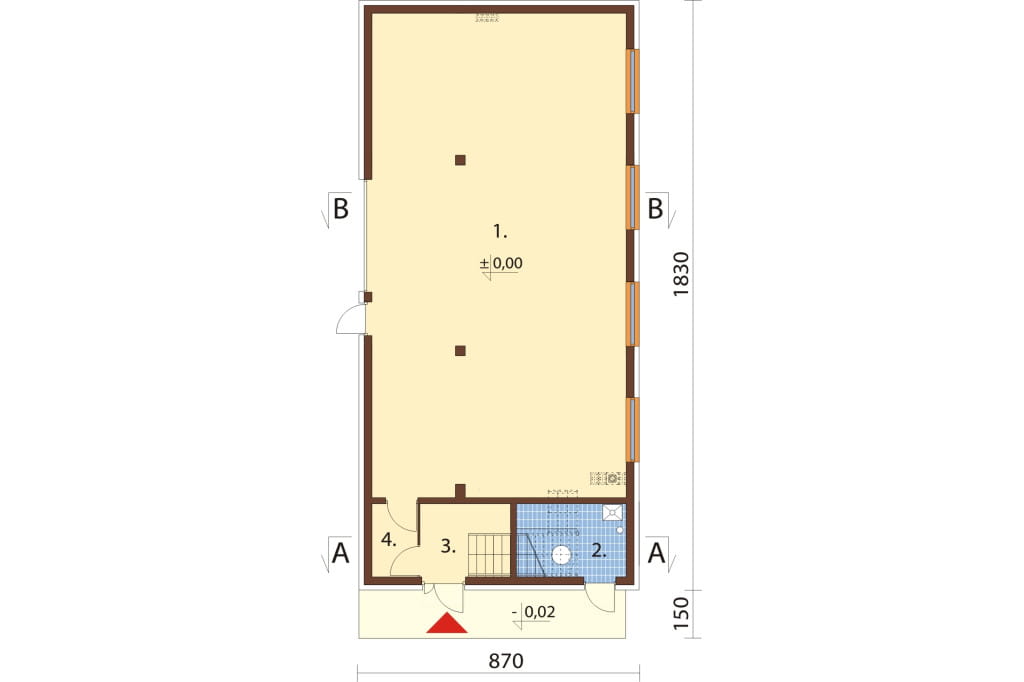

Rzut parteru

PARTER: 137,59 m2

1. Magazyn - 117,82 m2
2. Kotłownia gazowa - 5,17 / 7,65 m2
3. 1/2 klatki schodowej - 8,94 m2
4. Przedsionek pożarowy - 3,18 m2

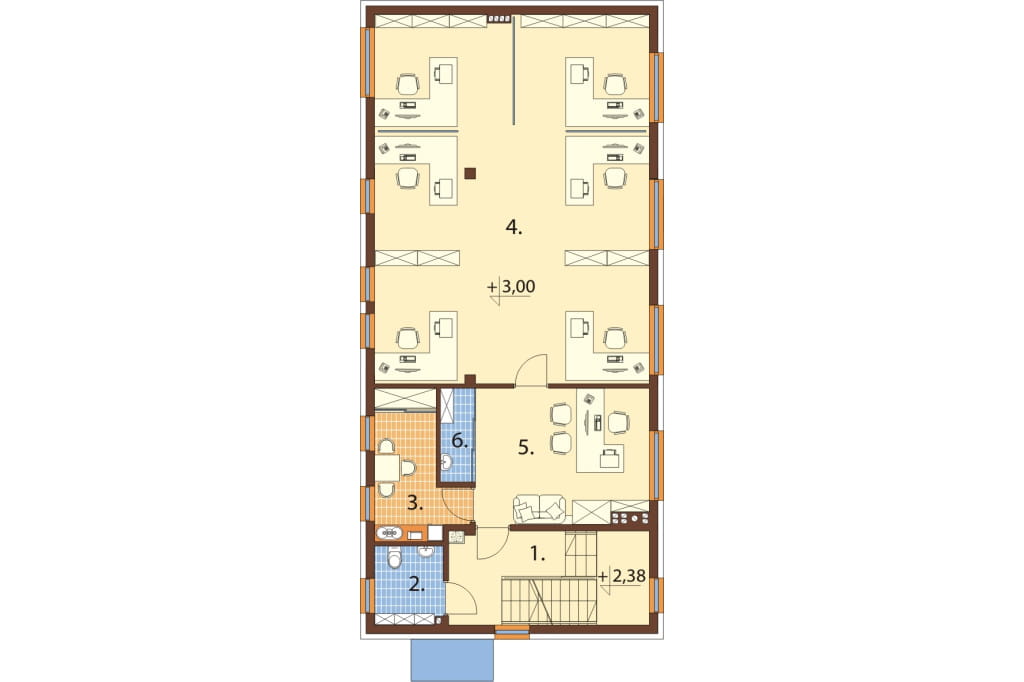

Rzut I piętra

I PIĘTRO: 131,92 m2

1. Klatka schodowa - 14,64 m2
2. Toaleta - 4,30 m2
3. Pomieszczenie socjalne - 8,75 m2
4. Opec space - 82,76 m2
5. Biuro - 18,89 m2
6. Szafa gospodarcza - 2,58 m2

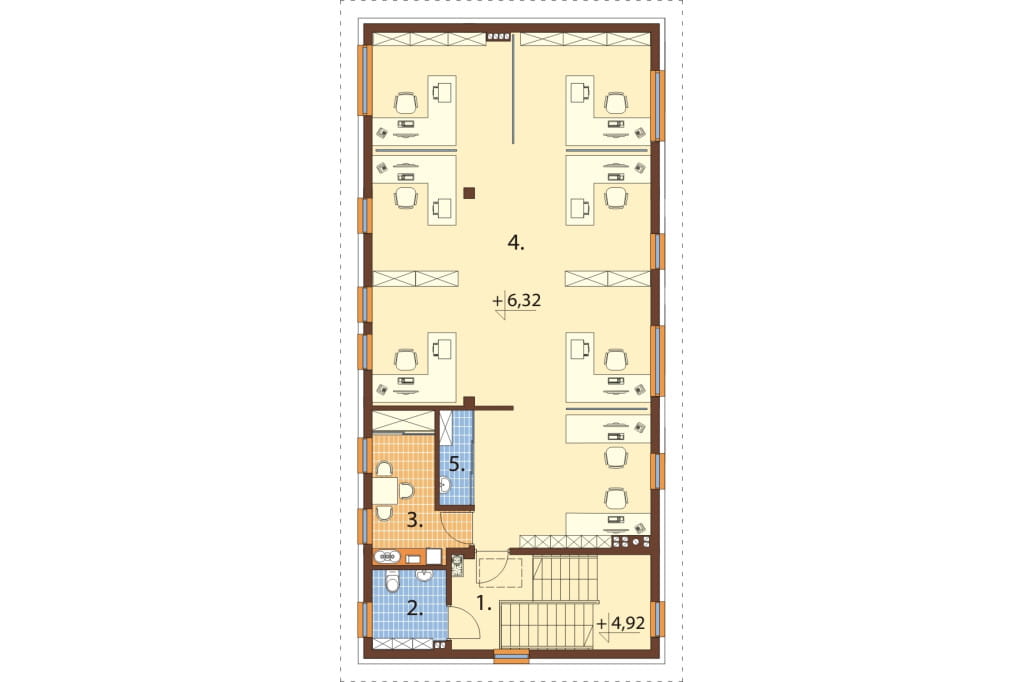

Rzut II piętra

II PIĘTRO: 129,43 m2

1. Klatka schodowa - 11,09 m2
2. Toaleta - 4,55 m2
3. Pomieszczenie socjalne - 8,81 m2
4. Open space - 102,40 m2
5. Szafa gospodarcza - 2,58 m2

Projekt budynku usługowego z częścią magazynową K-111
Budynek dwupiętrowy z częścią magazynową, bez podpiwniczenia.

Technologia tradycyjna: ściany zewnętrzne - pustak silikatowy 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 24°.
Ogrzewanie: kotłownia gazowa
Wentylacja: mechaniczna z odzyskiem ciepła
Program:
Parter: magazyn, przedsionek pożarowy, 1/2 klatki schodowej, kotłownia
I Piętro: toaleta, pomieszczenie socjalne, open space, biuro, szafa gospodarcza, klatka schodowa
II Piętro: toaleta, pomieszczenie socjalne, open space, klatka schodowa

Powierzchnia zabudowy: 159.21 m²
Powierzchnia użytkowa: 396.46 m²
Kubatura: 1813.76 m³
Szerokość działki: 16.70 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 24°
Pokój na parterze: Nie
Wysokość budynku: 11,87 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 17,78 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych, Hala magazynowa
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 4 EGZ. PROJEKTU 3 400PLN

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
