Projekt

BUDYNEK USŁUGOWY Z CZĘŚCIĄ MAGAZYNOWĄ
Kod: K-111
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 7 200 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

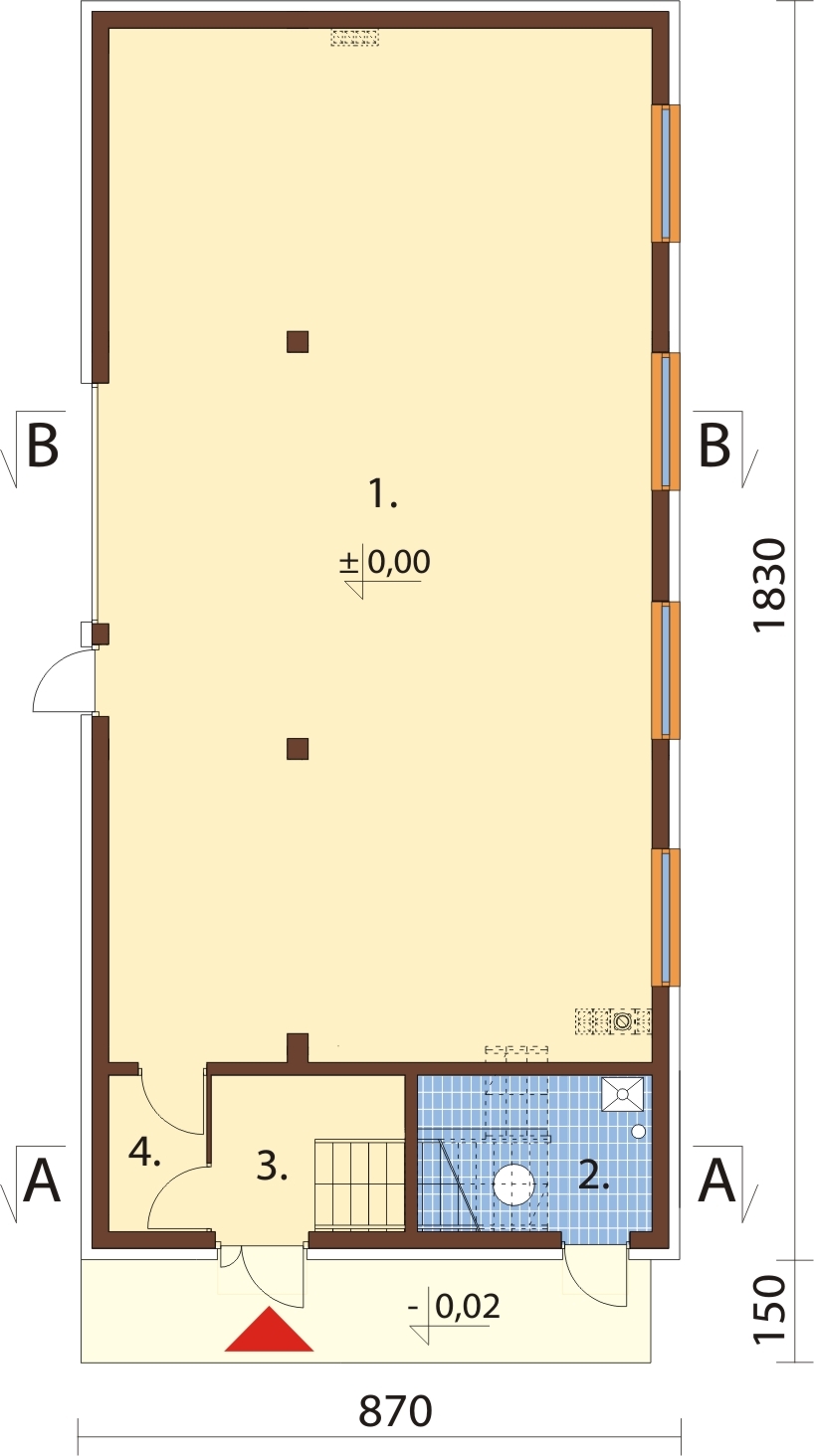

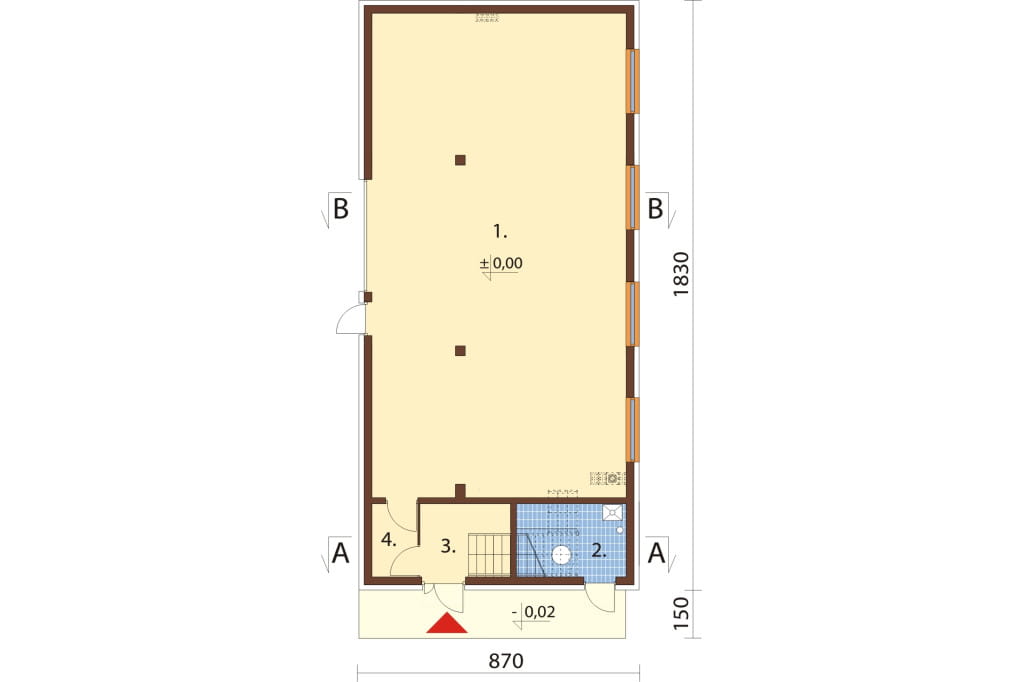

Rzut parteru



Projekt K-111 - rzut

PARTER: 137,59 m2

1. Magazyn - 117,82 m2
2. Kotłownia gazowa - 5,17 / 7,65 m2
3. 1/2 klatki schodowej - 8,94 m2
4. Przedsionek pożarowy - 3,18 m2

POWIĘKSZ RZUT

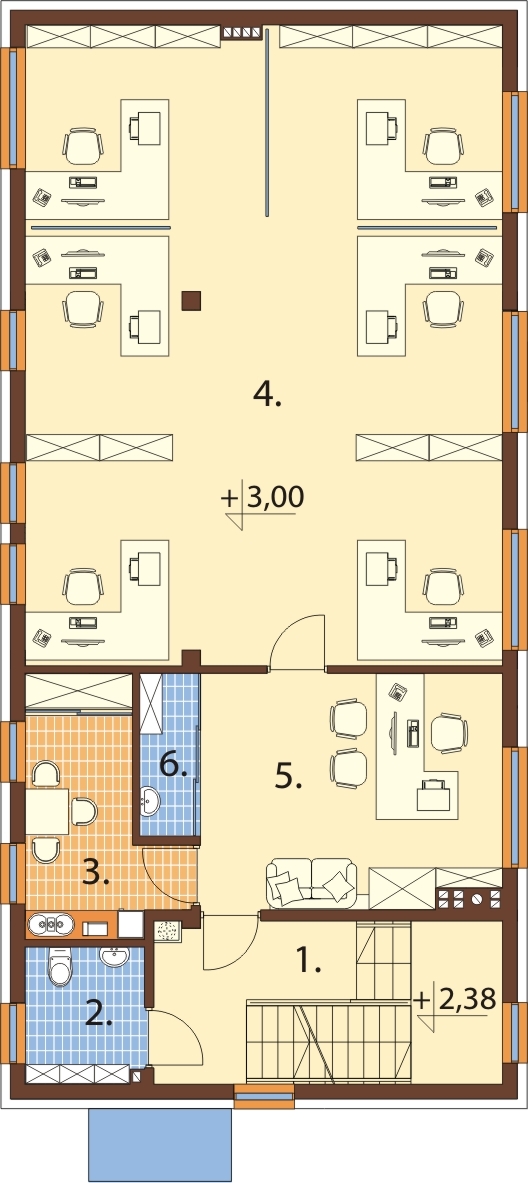

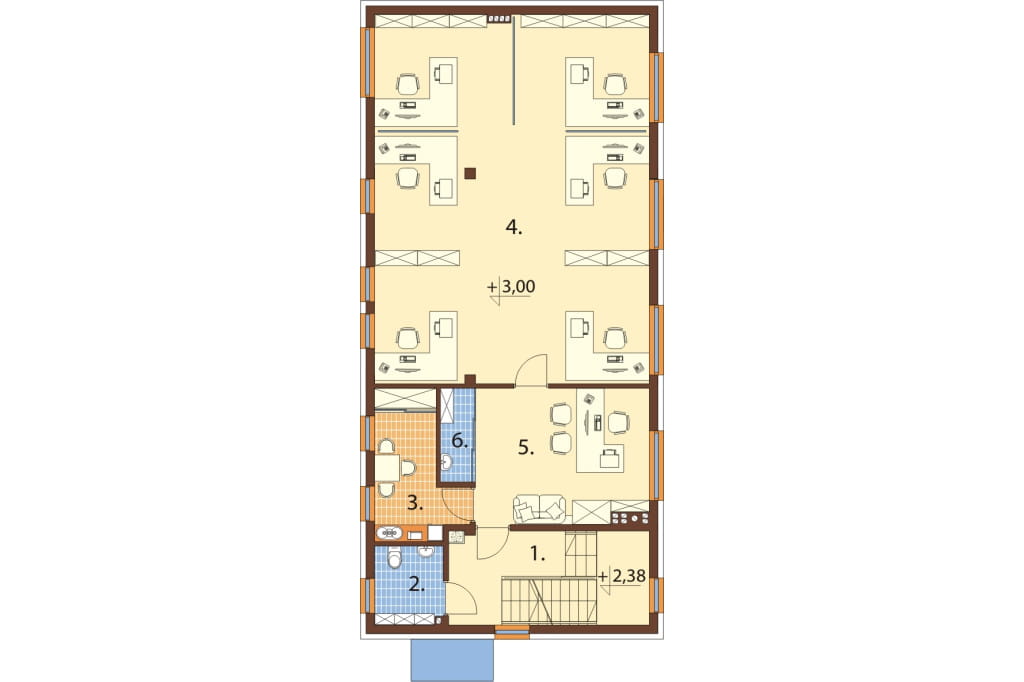

Rzut I piętra



Projekt K-111 - rzut

I PIĘTRO: 131,92 m2

1. Klatka schodowa - 14,64 m2
2. Toaleta - 4,30 m2
3. Pomieszczenie socjalne - 8,75 m2
4. Opec space - 82,76 m2
5. Biuro - 18,89 m2
6. Szafa gospodarcza - 2,58 m2

POWIĘKSZ RZUT

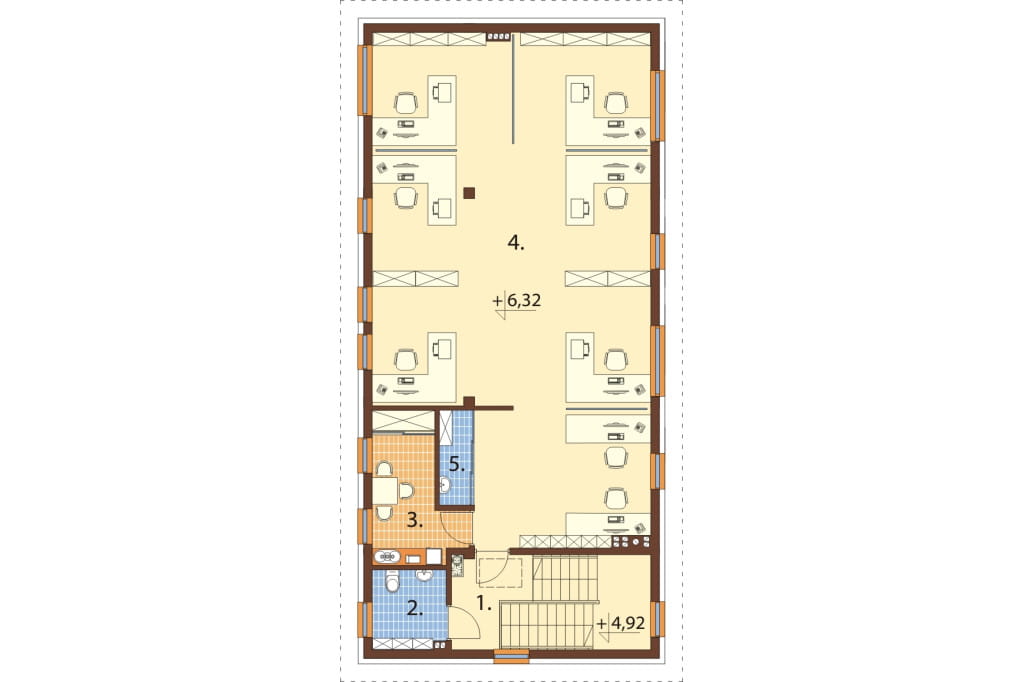

Rzut II piętra



Projekt K-111 - rzut

II PIĘTRO: 129,43 m2

1. Klatka schodowa - 11,09 m2
2. Toaleta - 4,55 m2
3. Pomieszczenie socjalne - 8,81 m2
4. Open space - 102,40 m2
5. Szafa gospodarcza - 2,58 m2
POWIĘKSZ RZUT

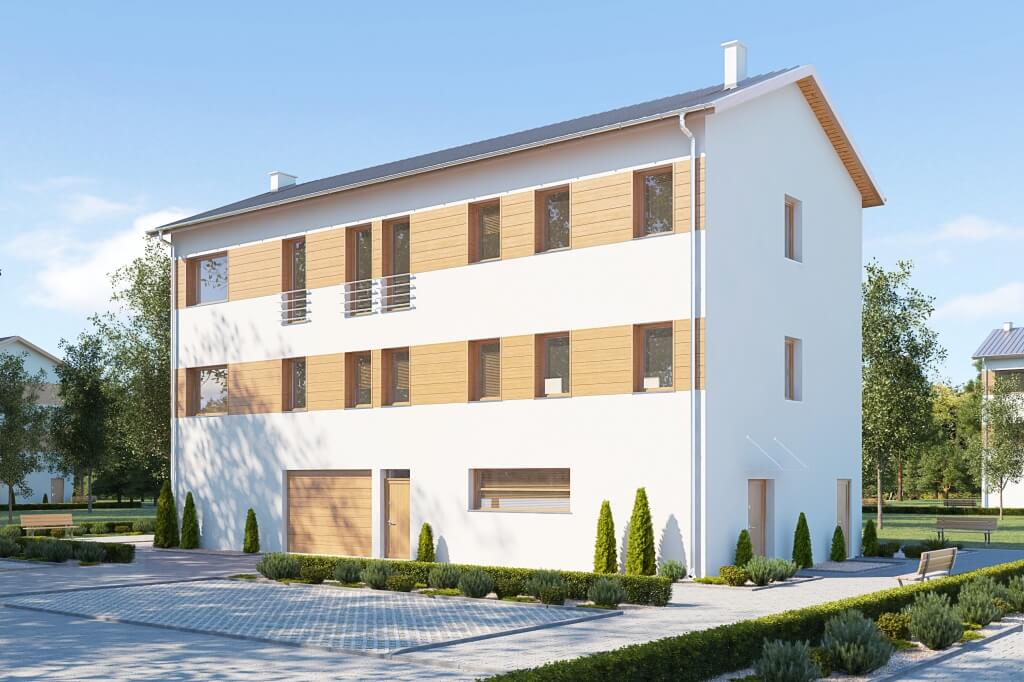

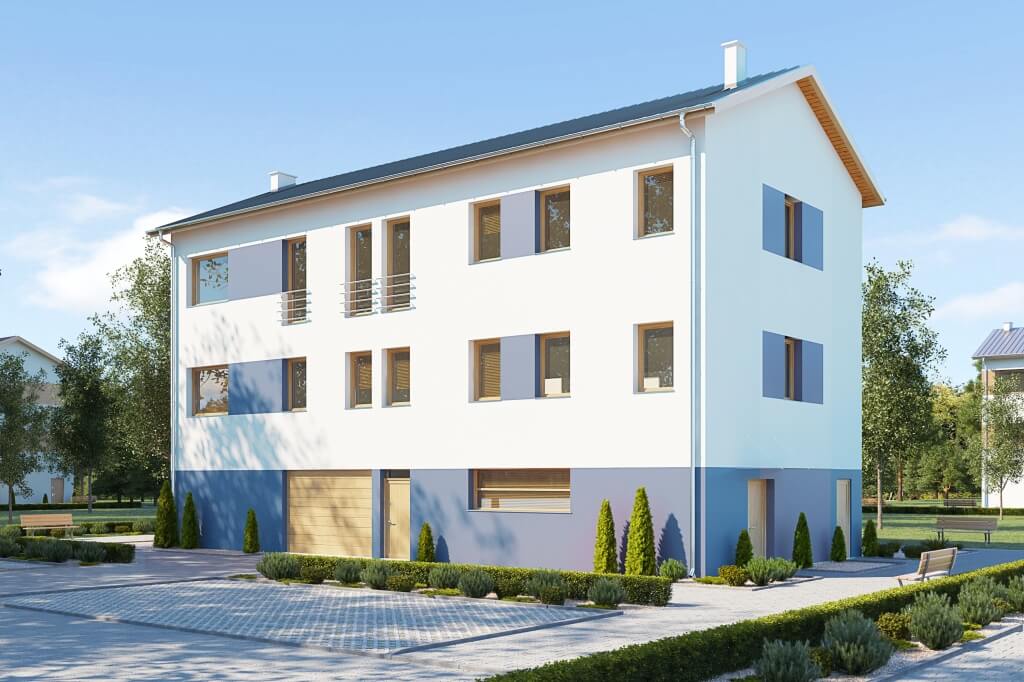

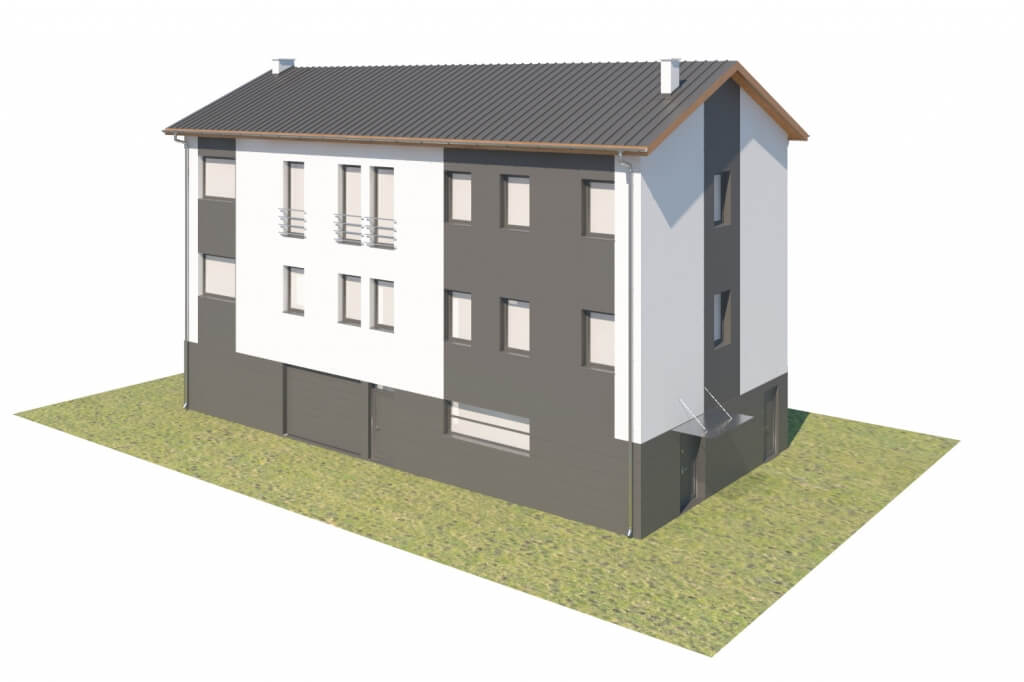

Model



Projekt K-111 - model

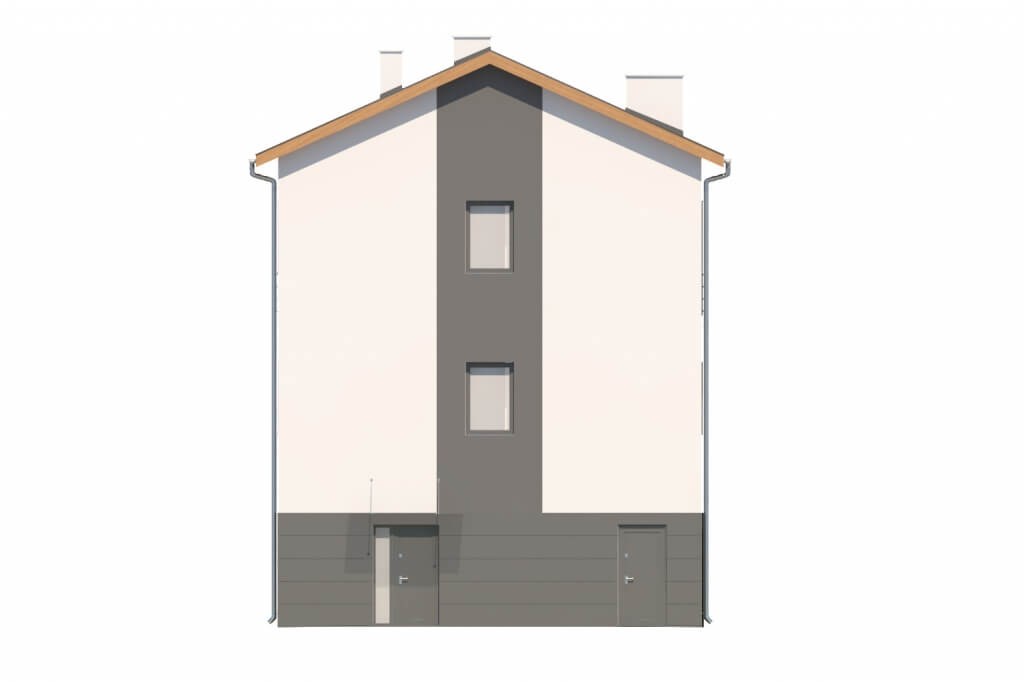

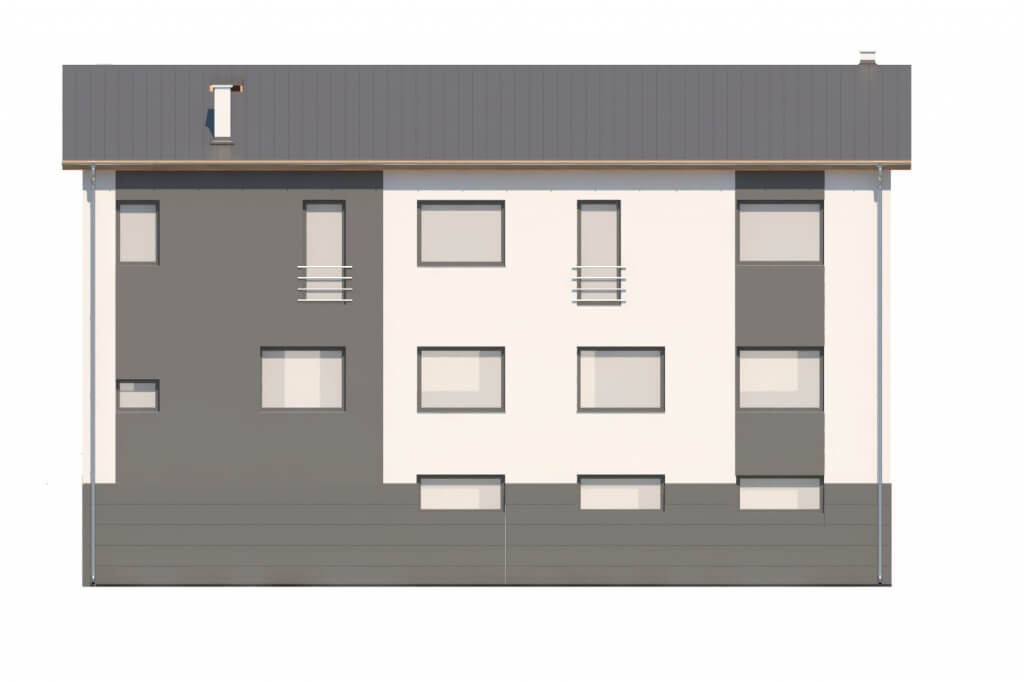

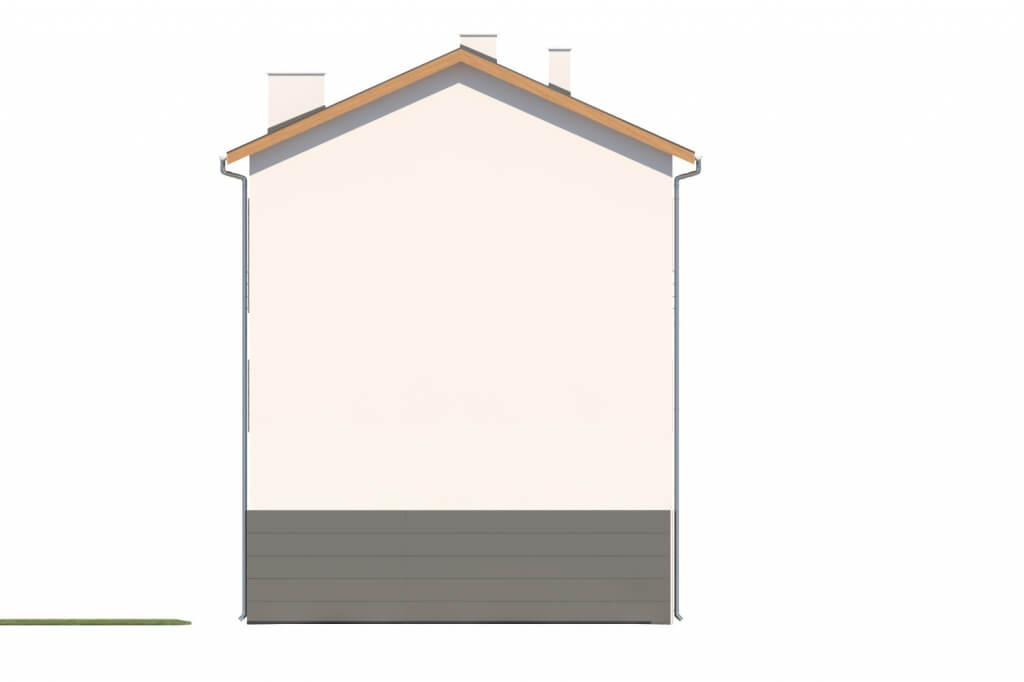

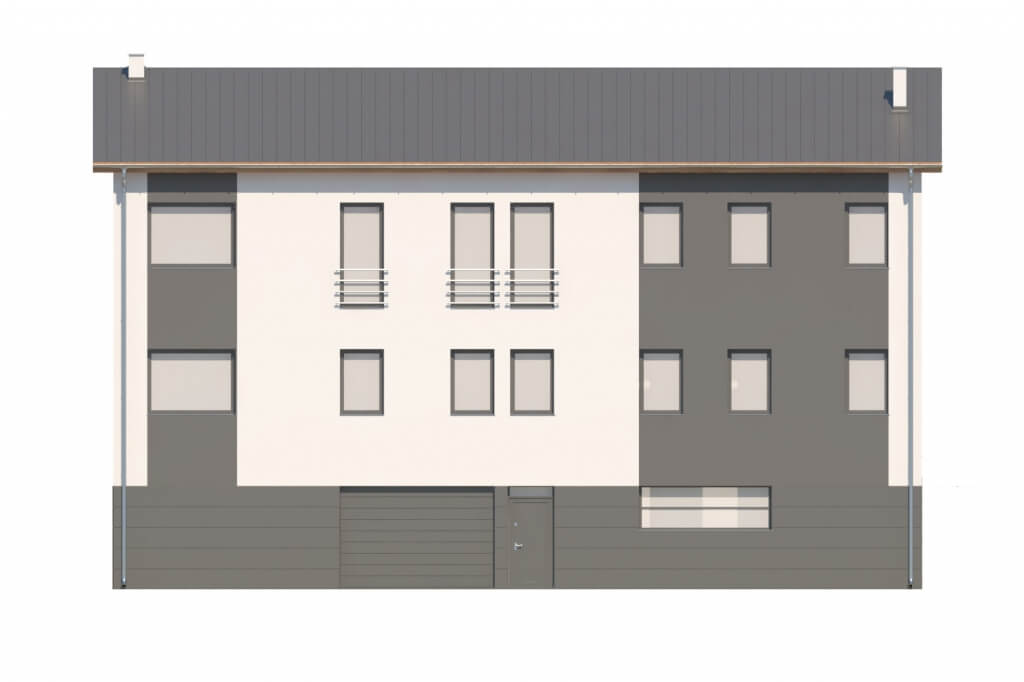

Elewacje



Projekt K-111 - elewacja
elewacja ogrodowa
Projekt K-111 - elewacja
elewacja frontowa
Projekt K-111 - elewacja
elewacja boczna
Projekt K-111 - elewacja
elewacja boczna

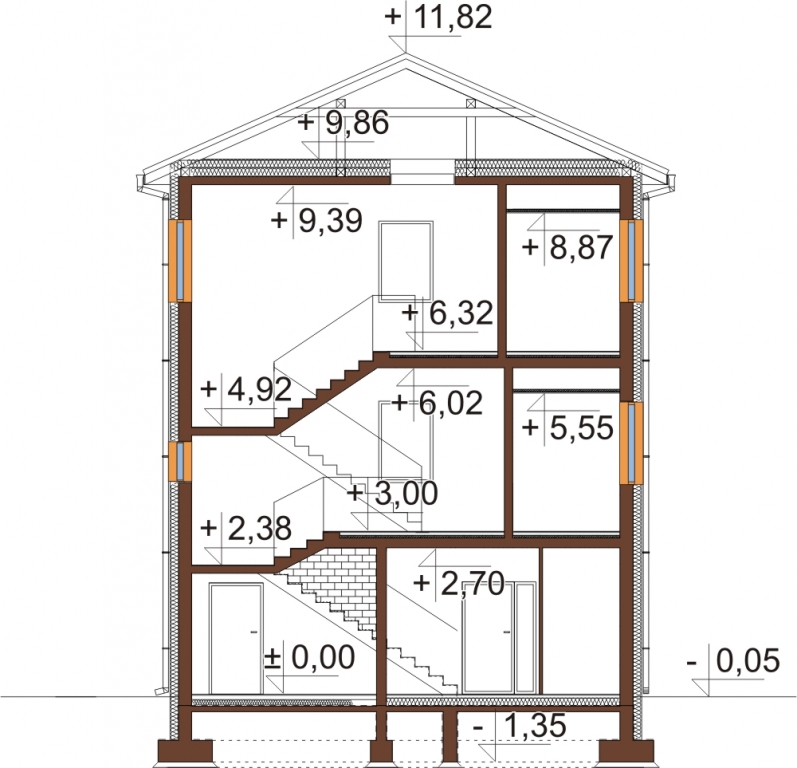

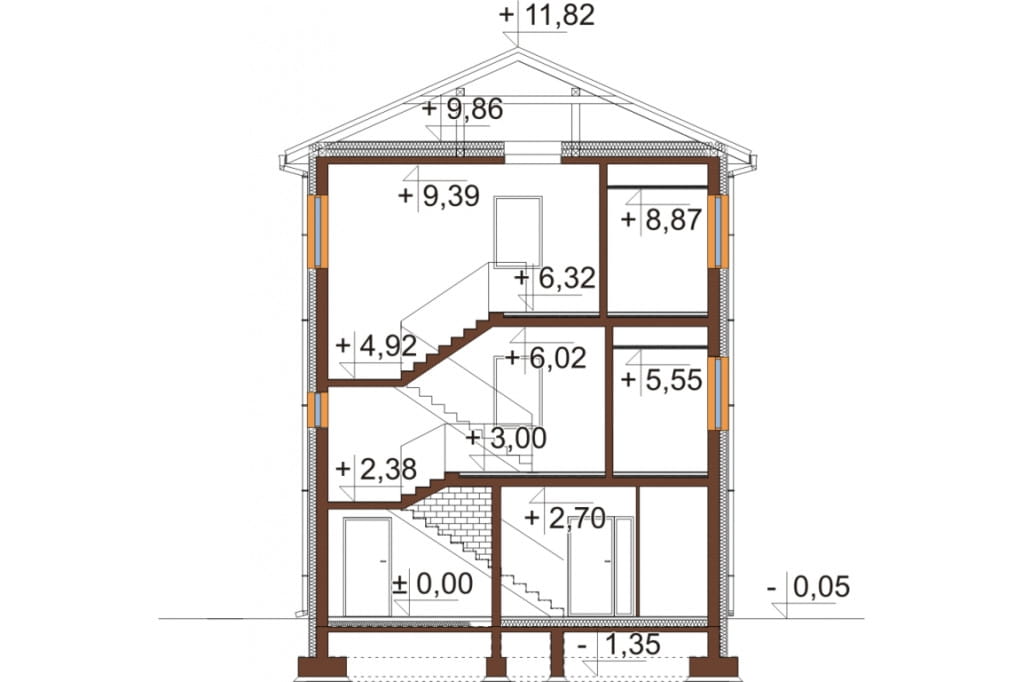

Przekrój



Projekt K-111 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowego z częścią magazynową K-111
Budynek dwupiętrowy z częścią magazynową, bez podpiwniczenia.

Technologia tradycyjna: ściany zewnętrzne - pustak silikatowy 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 24°.
Ogrzewanie: kotłownia gazowa
Wentylacja: mechaniczna z odzyskiem ciepła
Program:
Parter: magazyn, przedsionek pożarowy, 1/2 klatki schodowej, kotłownia
I Piętro: toaleta, pomieszczenie socjalne, open space, biuro, szafa gospodarcza, klatka schodowa
II Piętro: toaleta, pomieszczenie socjalne, open space, klatka schodowa

 Powierzchnia zabudowy: 159.21 m²
Powierzchnia użytkowa: 396.46 m²
Kubatura: 1813.76 m³
Szerokość działki: 16.70 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 24°
Pokój na parterze: Nie
Wysokość budynku: 11.87 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 46.20 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych, Hala magazynowa
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 7 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna
  • przedmiar robót budowlanych
  • zestawienie elementów wieźby dachowej
  • zgoda na zmiany w projekcie



Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
