Projekt

Budynek magazynowo produkcyjny z zapleczem biurowo socjalnym
Kod: LK-107
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 8 000 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

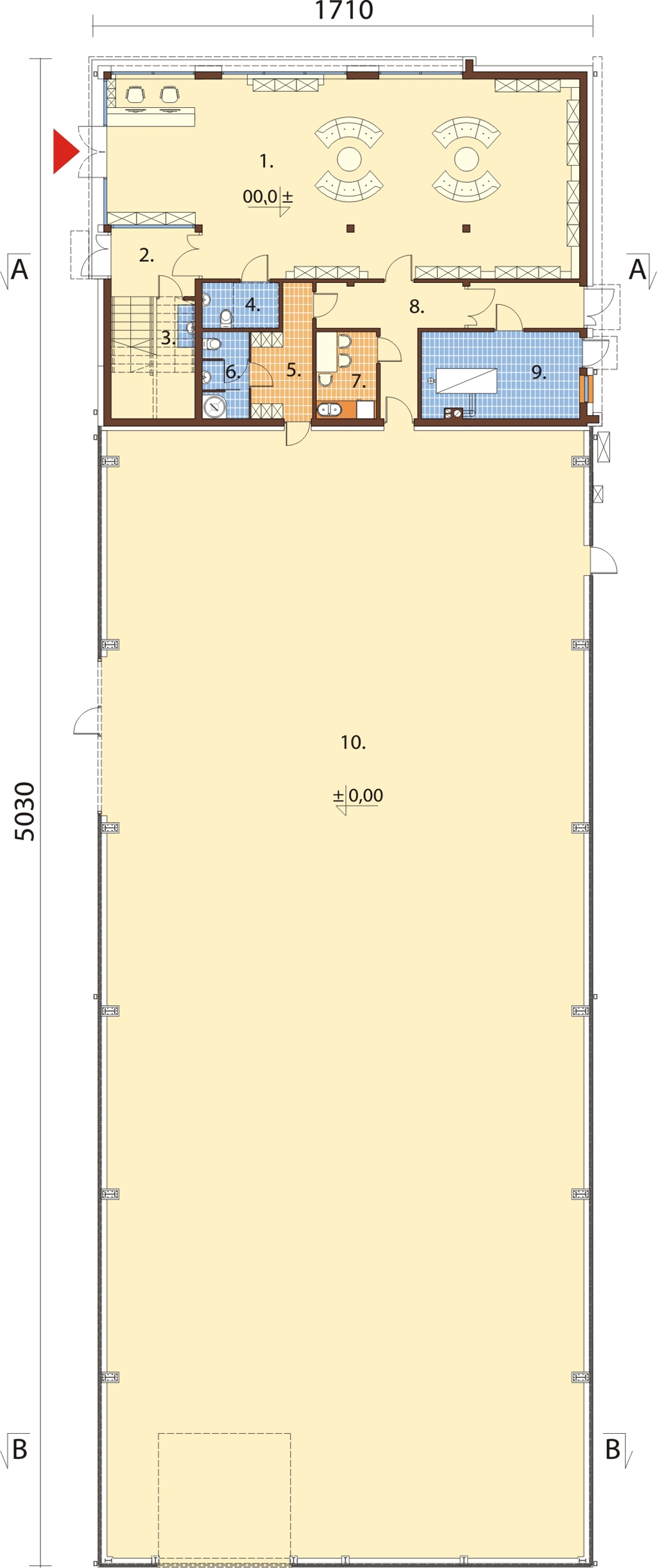

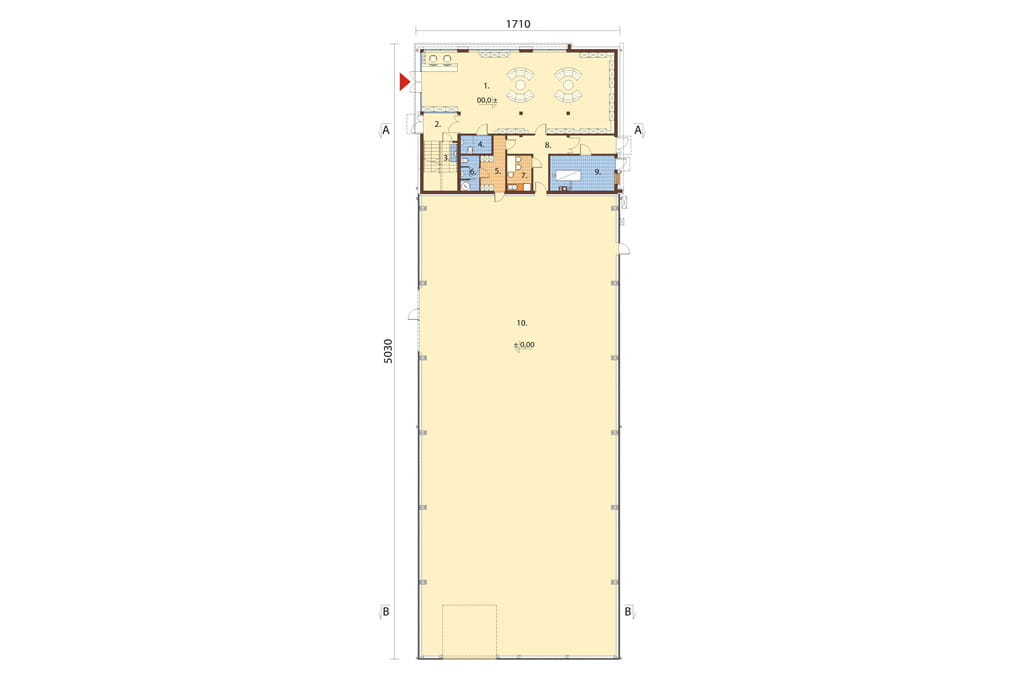

Rzut parteru



Projekt LK-107 - rzut

Parter: 777.63 m2

1. Sala ekspozycyjna 97.8 m2
2. Hol 5.87 m2
3. Pom. gospodarcze 3.15 m2
4. Toaleta dla niepełnosprawnych 3.77 m2
5. Szatnia 7.42 m2
6. Łazienka dla pracowników 4.27 m2
7. Aneks Kuchenny 5.68 m2
8. Komunikacja 17.08 m2
9. Kotłownia 14.84 m2
10. Hala 617.77 m2
POWIĘKSZ RZUT

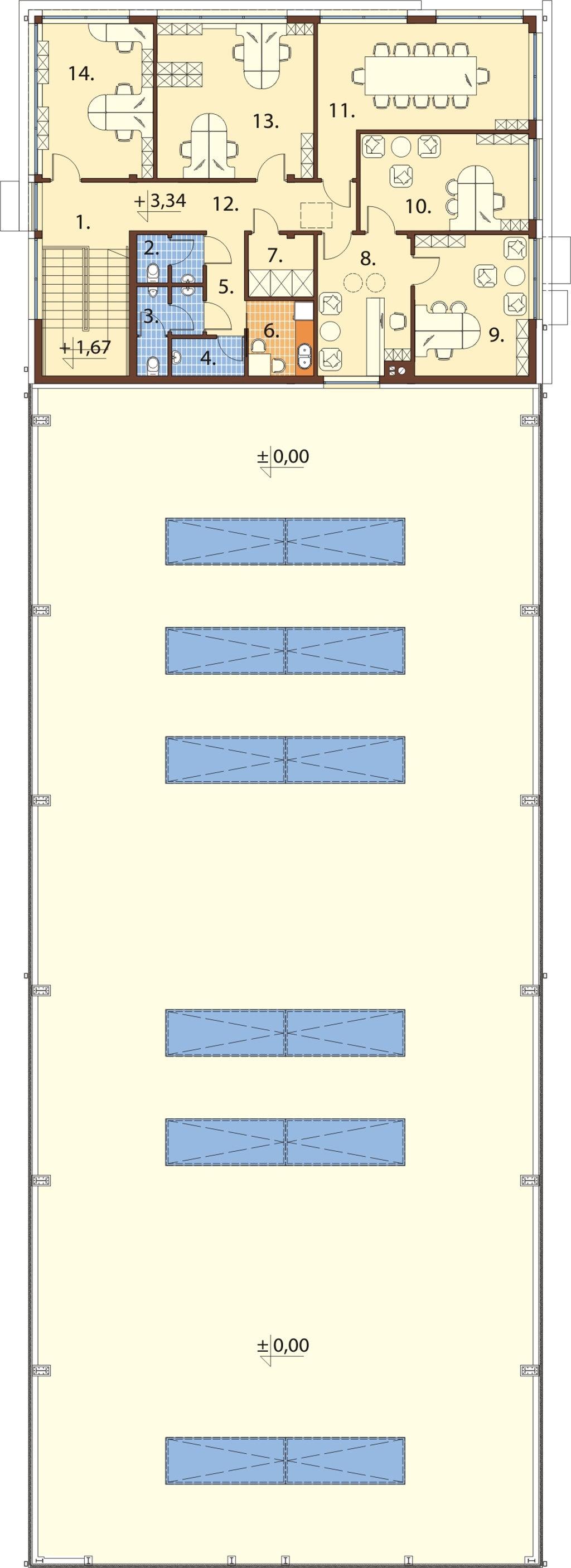

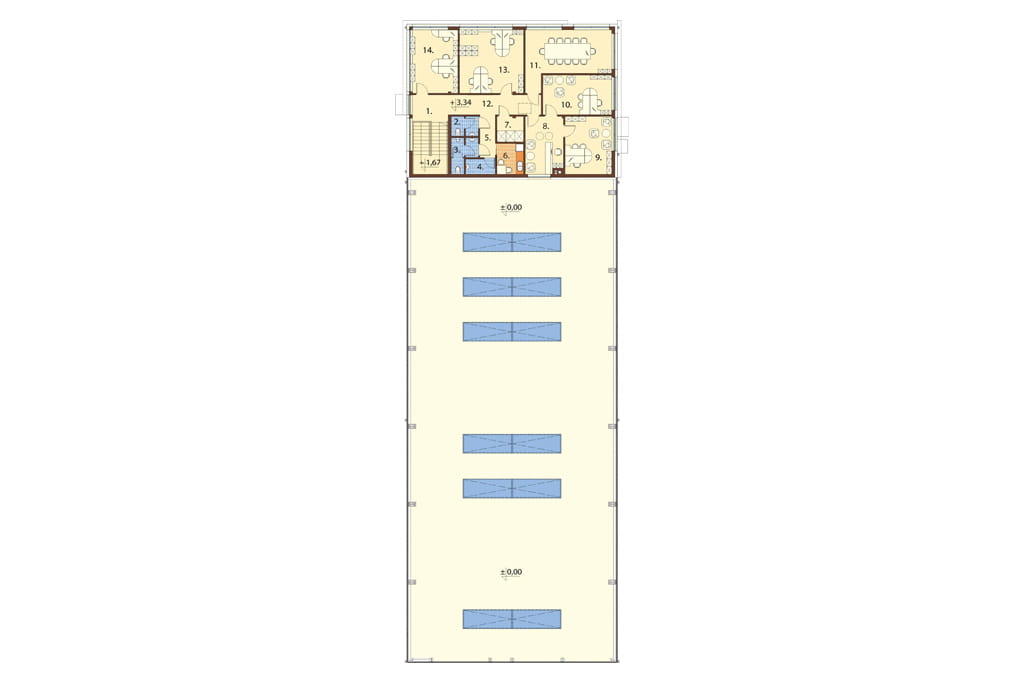

Rzut I piętra



Projekt LK-107 - rzut

I Piętro: 162,42 m2

1. Klatka schodowa 15.77 m2
2. Toaleta damska + przedsionek 2.94 m2
3. Toaleta męska + przedsionek 4.22 m2
4. Pom. gospodarcze 2.7 m2
5. Komunikacja 3.96 m2
6. Aneks kuchenny 4.94 m2
7. Serwerownia 4.05 m2
8. Sekreteriat 12,78 m2
9. Gabinet 16,38 m2
10. Gabinet 16,62 m2
11. Sala konferencyjna 24.72 m2
12. Komunikacja 11.13 m2
13. Pom. biurowe  24.72 m2
14. Pom. biurowe  17.49 m2
POWIĘKSZ RZUT

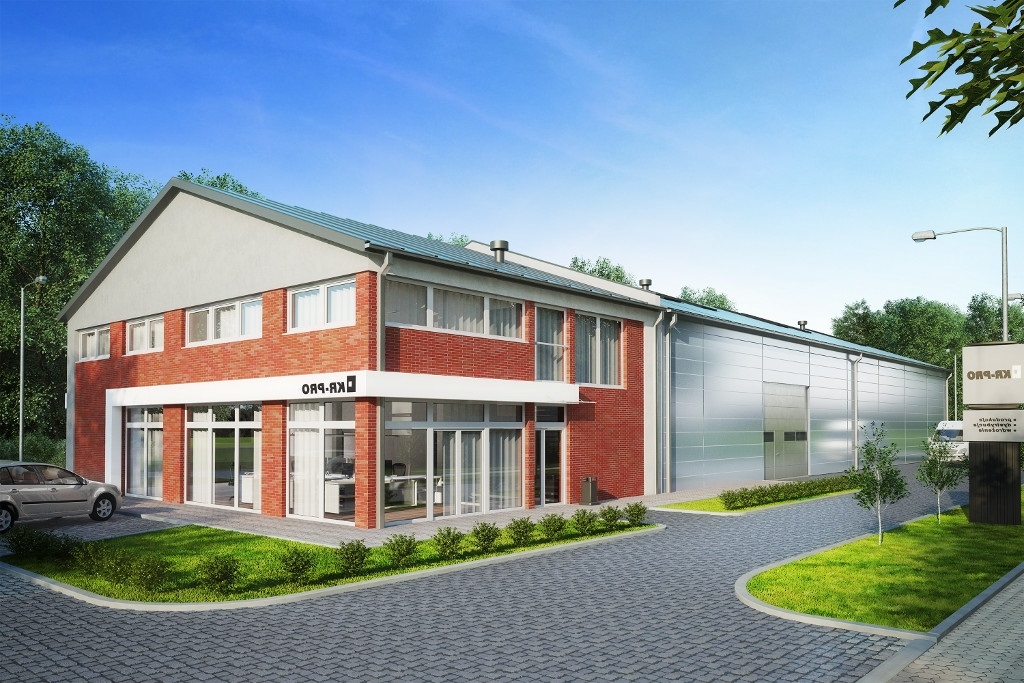

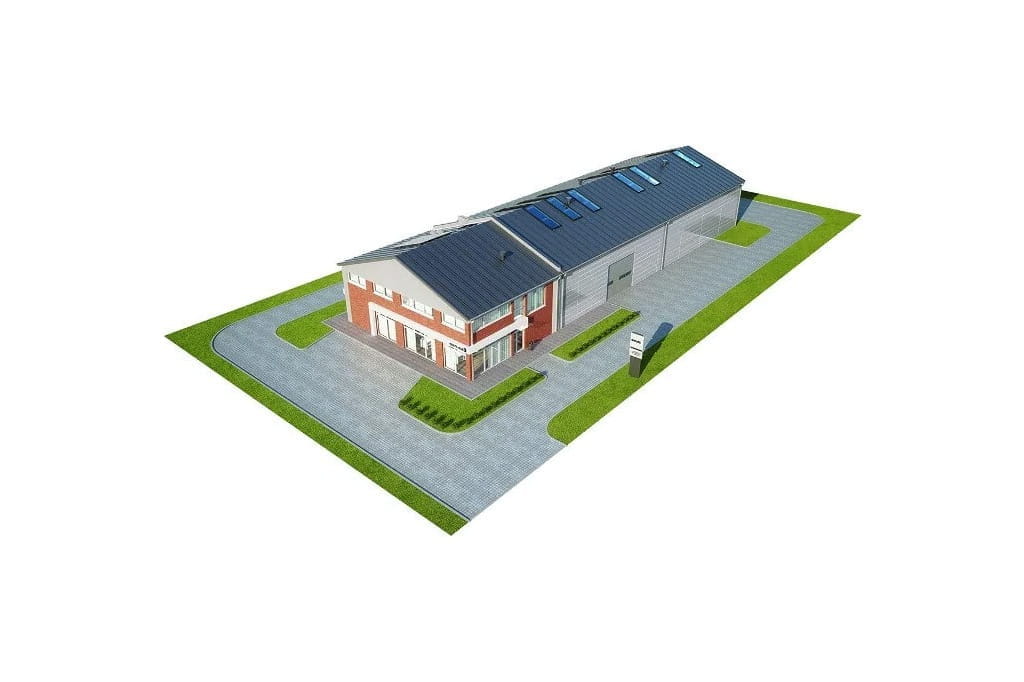

Model



Projekt LK-107 - model

Elewacje

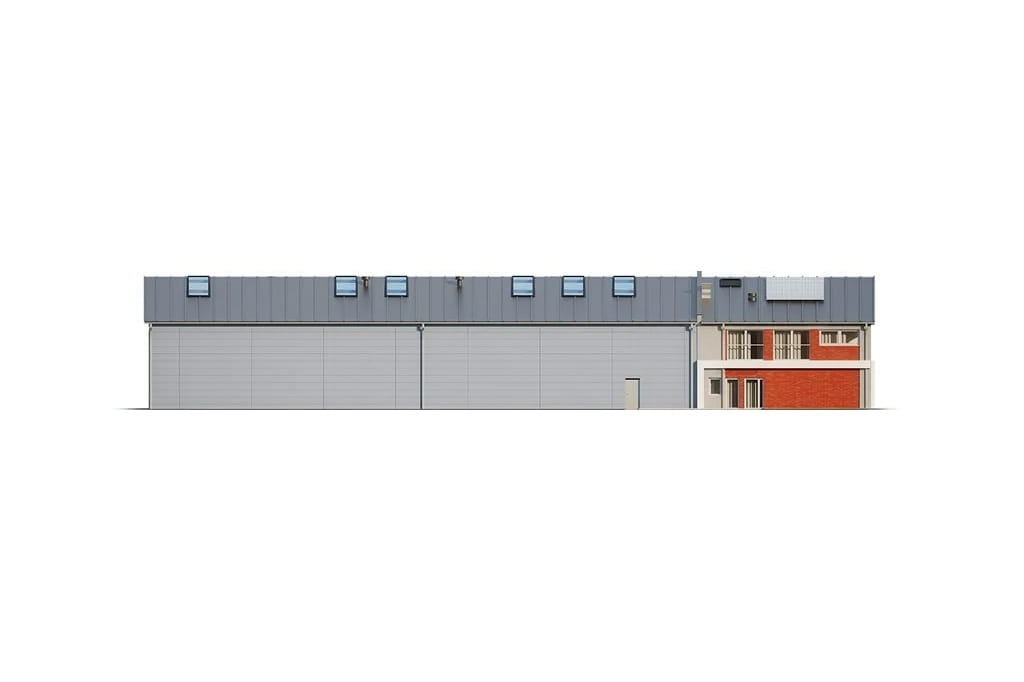

Projekt LK-107 - elewacja

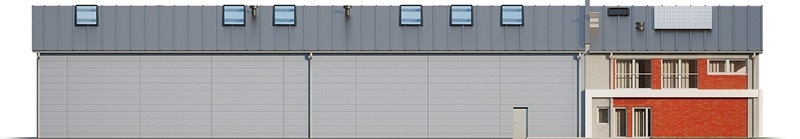

elewacja ogrodowa
Projekt LK-107 - elewacja

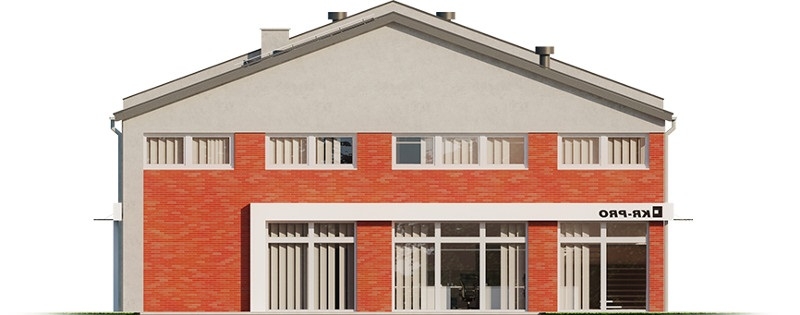

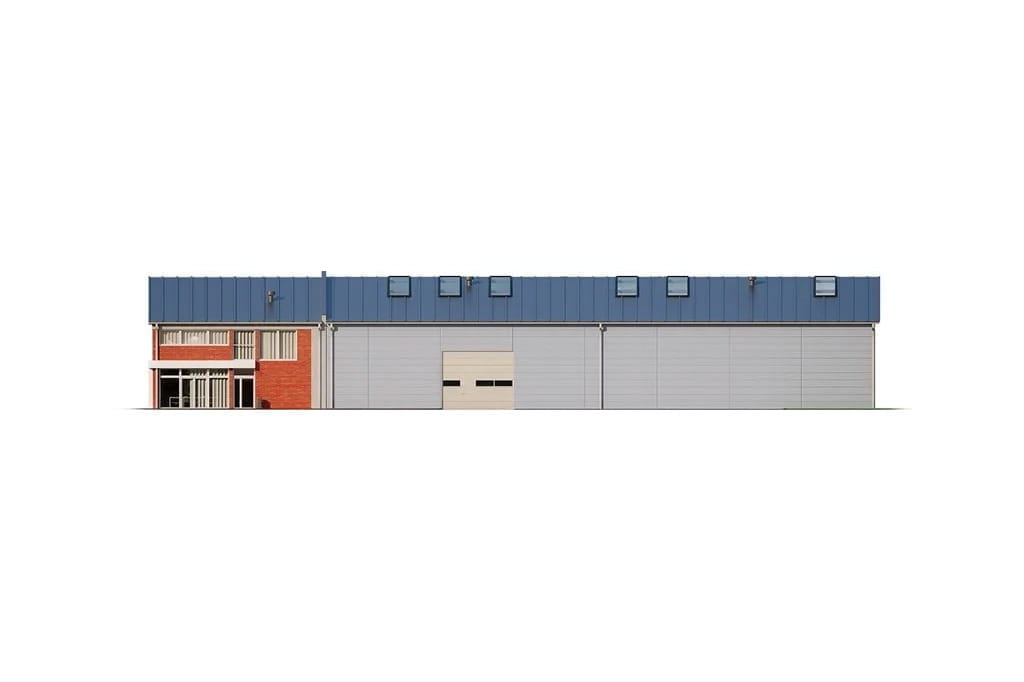

elewacja frontowa

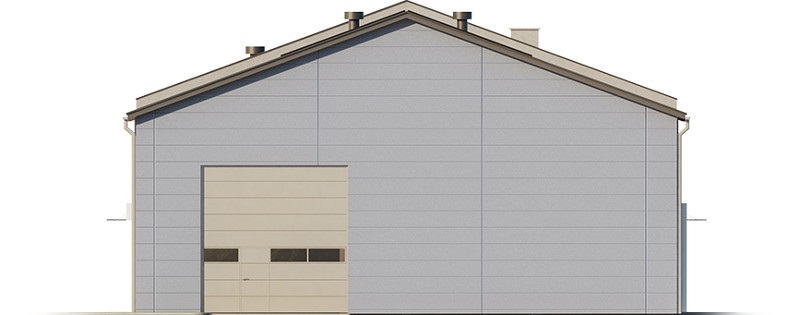

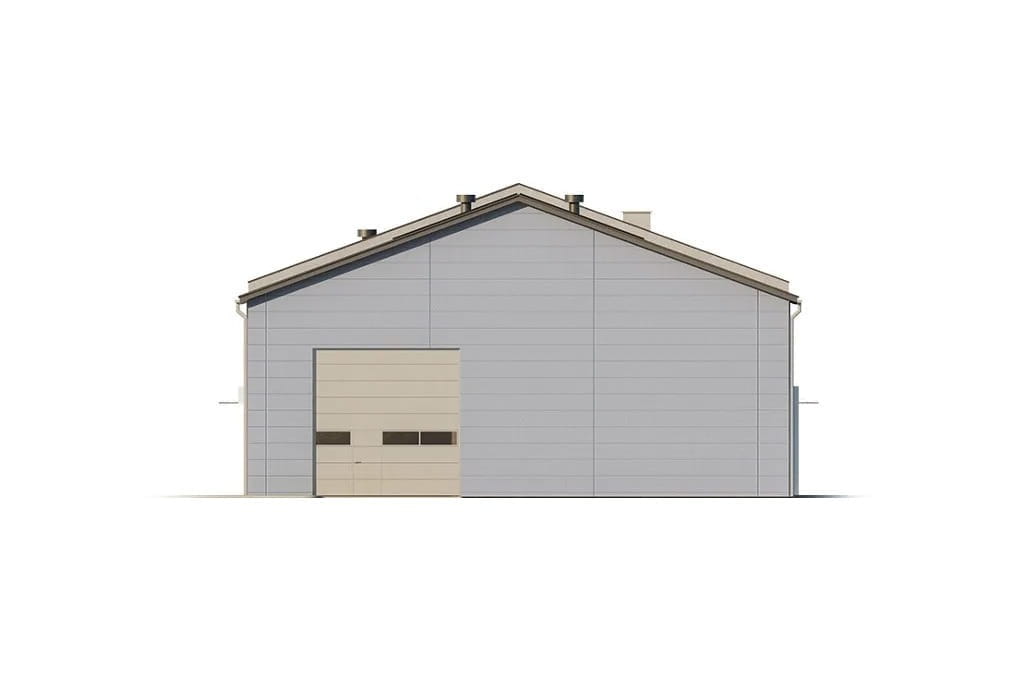

Projekt LK-107 - elewacja

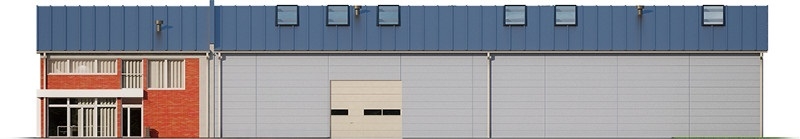

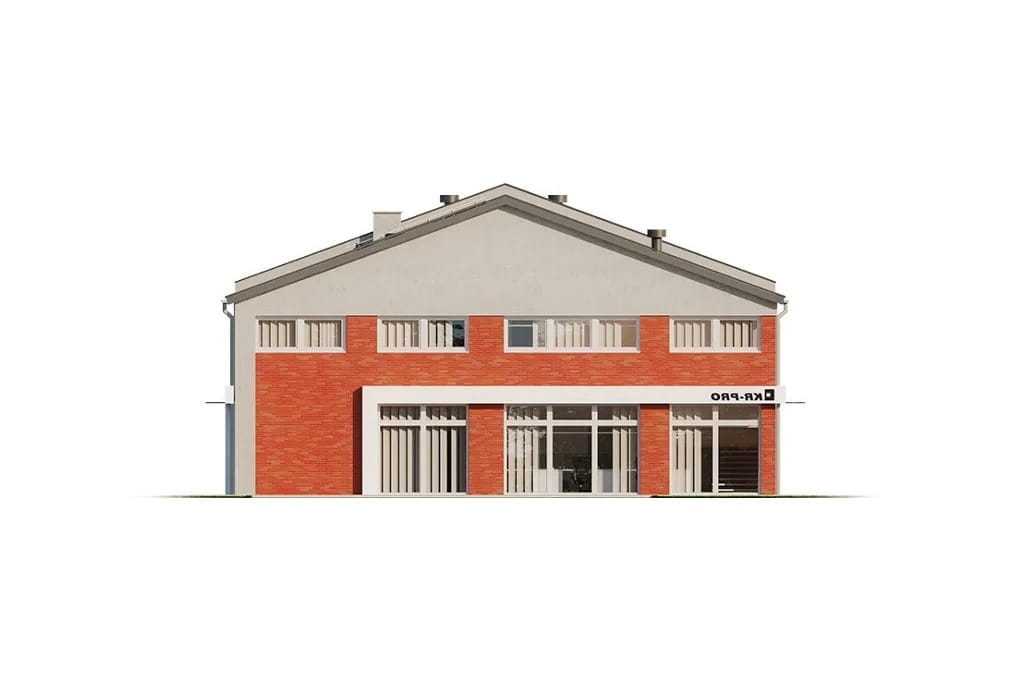

elewacja boczna
Projekt LK-107 - elewacja
elewacja boczna

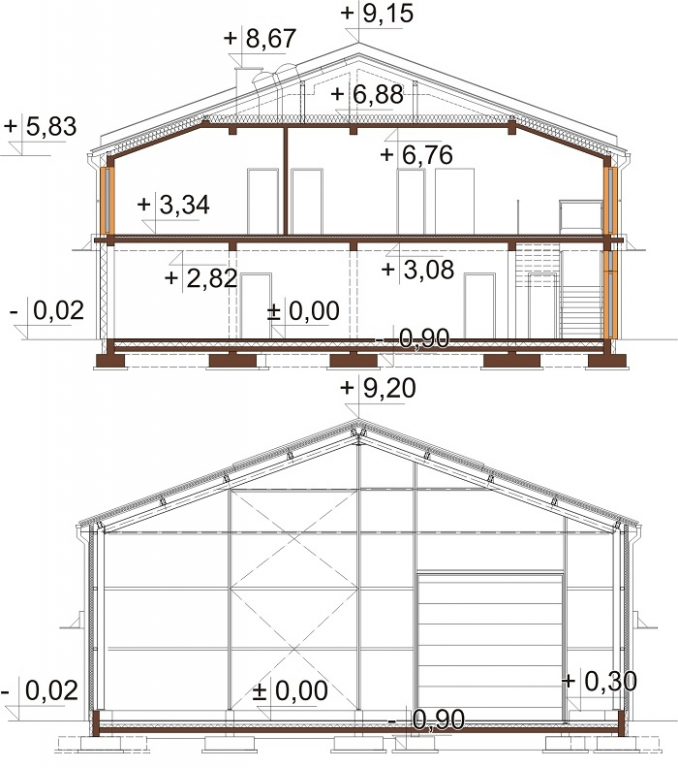

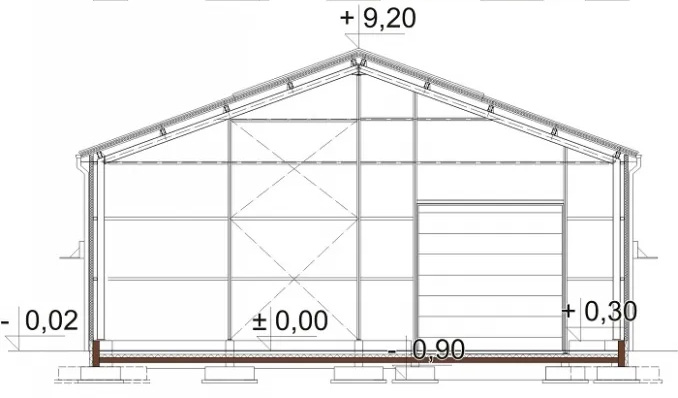

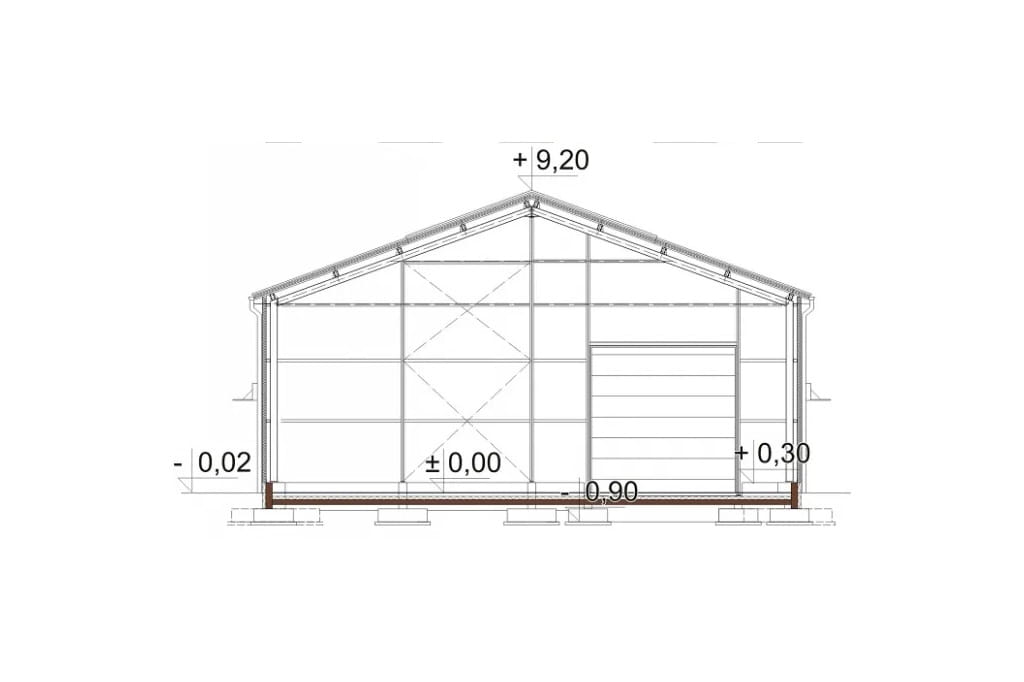

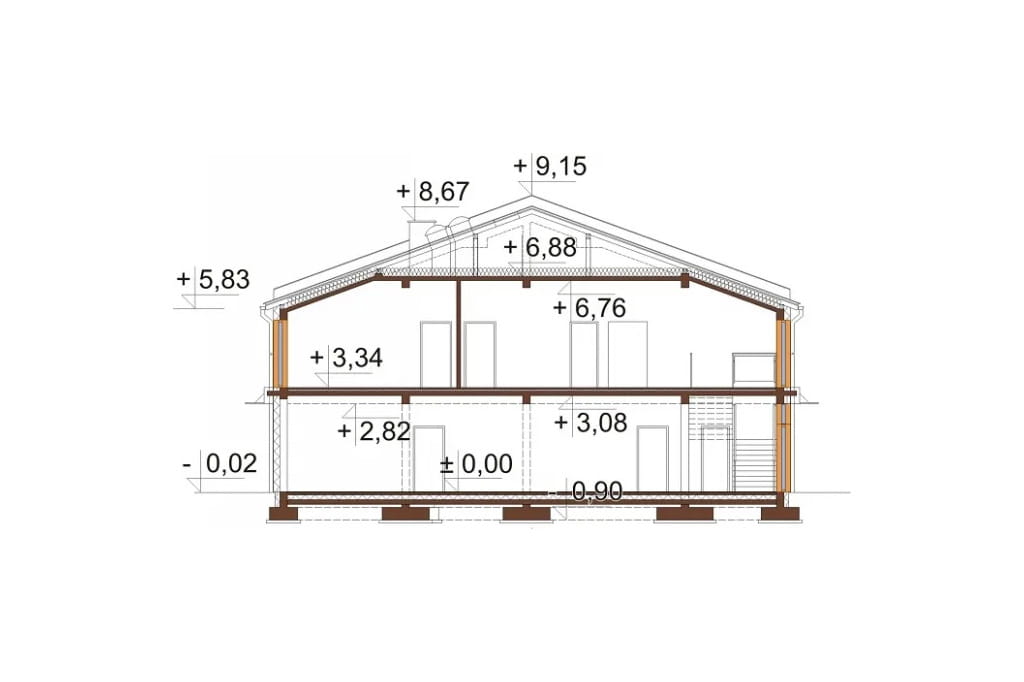

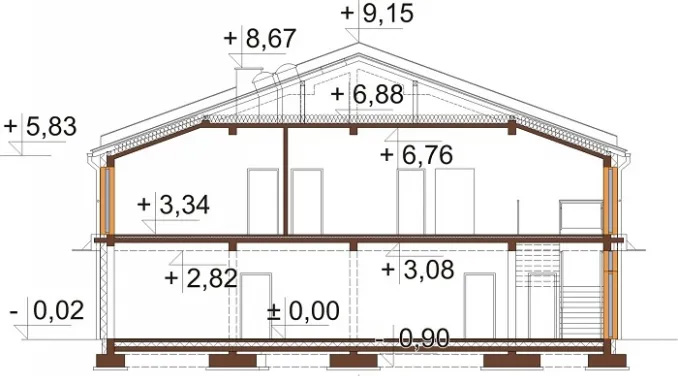

Przekrój



Projekt LK-107 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowo produkcyjnego z zapleczem biurowo socjalnym LK-107.
Hala magazynowo produkcyjna jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.
Technologia:
Część biurowa: ściany zewnętrzne - beton komórkowy 24 cm, wełna mineralna lub styropian 20 cm
Hala, konstrukcja nośna; stalowa, ramy główne stalowe jednonawowe ze ściągiem. ściana zew. płyta warstwowa z rdzeniem poliuretanowym.
Strop w cześci biurowej: nad parterem żelbetowy gr 14 cm, nad piętrem strop żelbetowy 12 cm.
Kąt nachylenia dachu: 20°
Ogrzewanie: Kocioł na paliwo stałe - pellet, instalacja solarna do C.W.U
Klimatyzacja: w pomieszczeniach biurowych
Wentylacja mechaniczna: hala magazynowa - wentylacja grawitacyjna, pomieszczenia biurowe i socjalne - wentylacja nawiewno-wywiewna z rekuperacją,
Program: sala ekspozycyjna, hol, pom. gospodarcze, toaleta dla niepełnosprawnych, szatnia, łazienka dla pracowników, aneks kuchenny, komunikacja, kotłownia, hala. I Piętro: klatka schodowa, toaleta damska + przedsionek,  toaleta męska + przedsionek, pom. gospodarcze, komunikacja, aneks kuchenny, serwerownia, sekreteriat, gabinet, gabinet, sala konferencyjna, komunikacja, pom. biurowe

 Powierzchnia zabudowy: 825.13 m²
Powierzchnia użytkowa: 940.05 m²
Kubatura: 5817.16 m³
Szerokość działki: 24.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 24
Kąt nachylenia dachu: 20°
Pokój na parterze: Nie
Wysokość budynku: 9.22 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 16.15 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne

Architekt: Ewa Ferfecka-Homola, Julia Łaniak
CENA 3 EGZ. PROJEKTU 8 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna, klimatyzacja, technologia kotłowni na paliwo stałe, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów
- zestawienie elementów więźby dachowej
- zestawienie elementów konstrukcji stalowej
- zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
