Domu opieki dla osób starszych
Kod: K-101
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

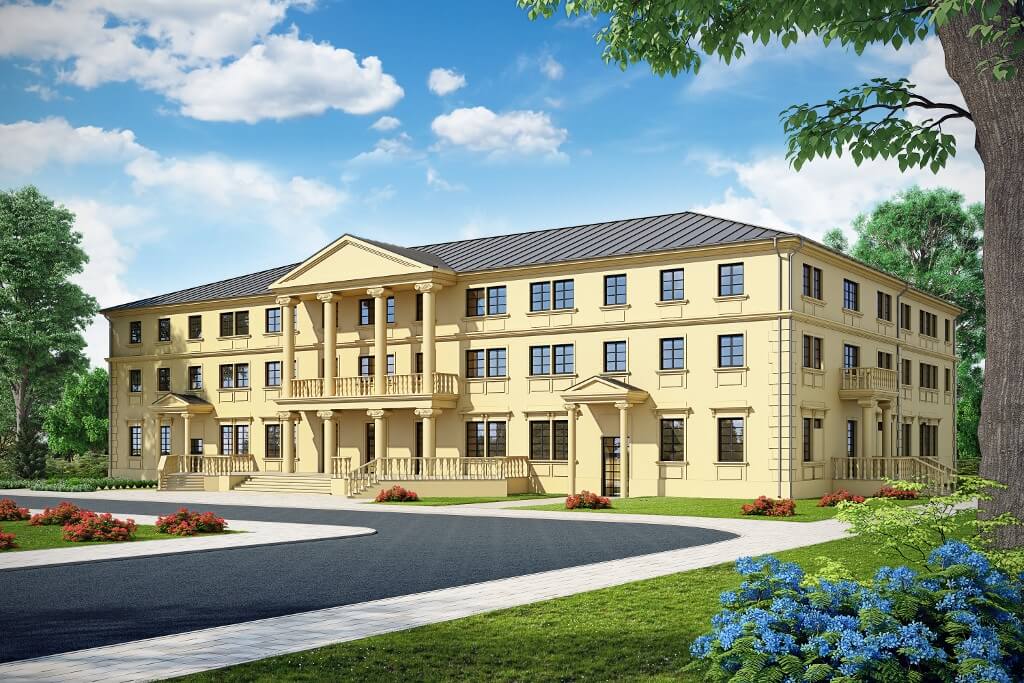

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 3 884,53 m2. Projekt domu opieki dla osób starszych. Budynek piętrowy, z podpiwniczeniem pełniący funkcję domu opieki dla osób starszych. W obiekcie zaprojektowano 92 miejsca dla osób starszych aczkolwiek metraże pokoi pozwalają na zwiększenie ilości osób.

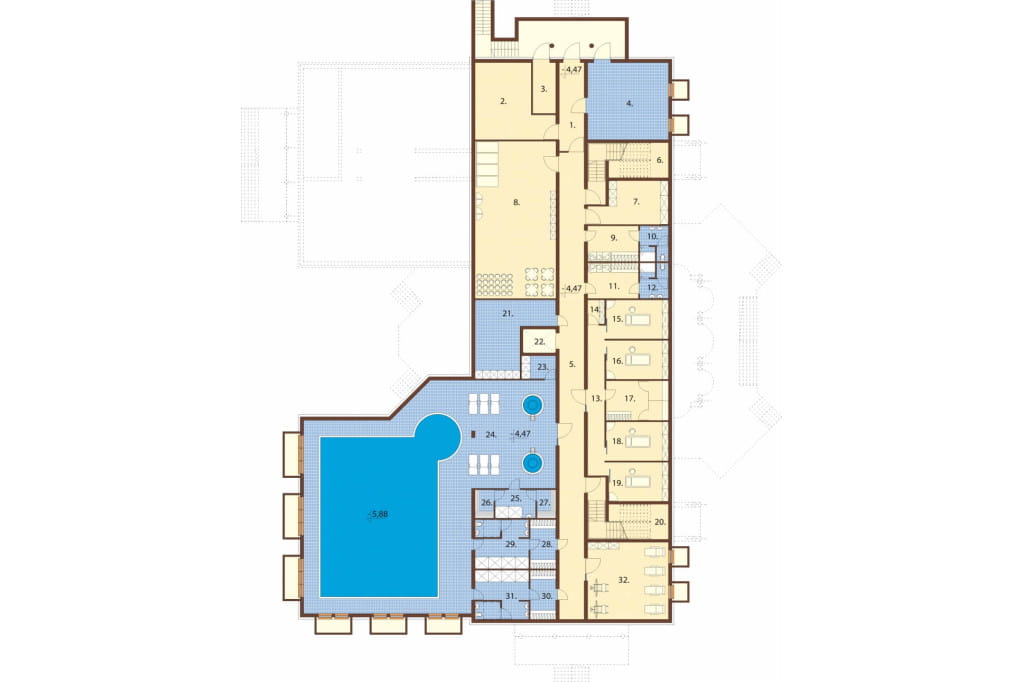

Rzut piwnicy
Piwnica: 1040,33 m2
1. Korytarz 17,1 m2
2. Wentylatornia 38,0 m2
3. Rozdzielnia elektryczna 8,9 m2
4. Kotłownia 49,5 m2
5. Korytarz 90,46 m2
6. Klatka schodowa 25,5 m2
7. Magazyn 23,02 m2
8. Magazyny / pow. do aranżacji 97,5 m2
9. Pokój socjalny 14,0 m2
10. Wc + natryski 7,2 m2
11. Pokój socjalny 14,0 m2
12. Wc + natryski 7,2 m2
13. Korytarz 19,8 m2
14. Składzik 3,2 m2
15. Rehab. / odnowa biologiczna 18,5 m2
16. Rehab. / odnowa biologiczna 18,5 m2
17. Pokój socjalny 19,25 m2
18. Rehab. / odnowa biologiczna 18,5 m2
19. Rehab. / odnowa biologiczna 18,5 m2
20. Klatka schodowa 25,5 m2
21. Pomieszczenie tech. basenu i sauny 34,9 m2
22. Widna szpitalna
23. Składzik 5,2 m2
24. Basen i jacuzzi 341,2 m2
25. Natryski 8,80 m2
26. Sauna 4,10 m2
27. Sauna 4,10 m2
28. Szatnia damska 9,7 m2
29. WC + natryski 20,0 m2
30. Szatnia męska 9,7 m2
31. WC + natryski 20,0 m2
32. Siłownia 48,5 m2

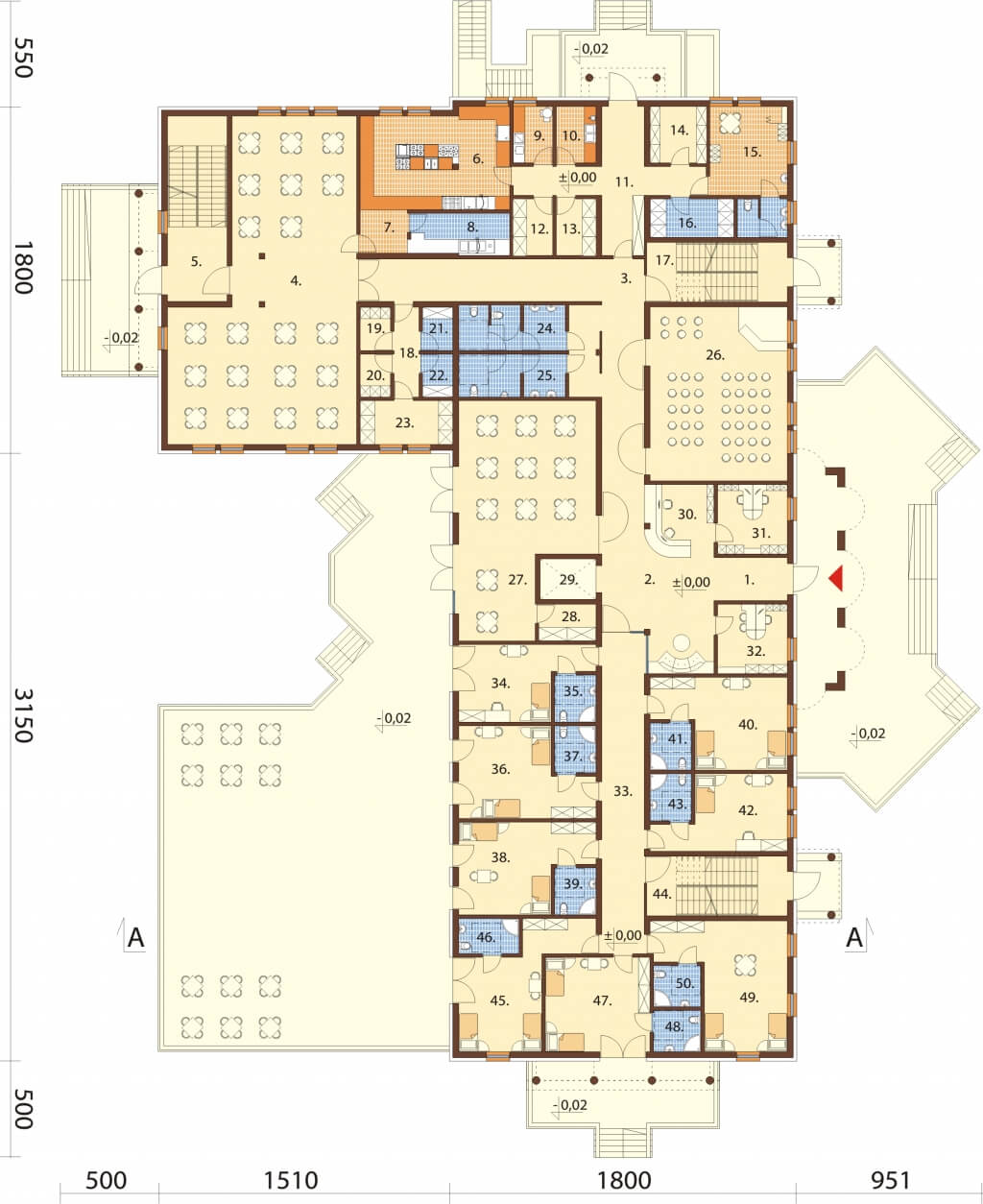

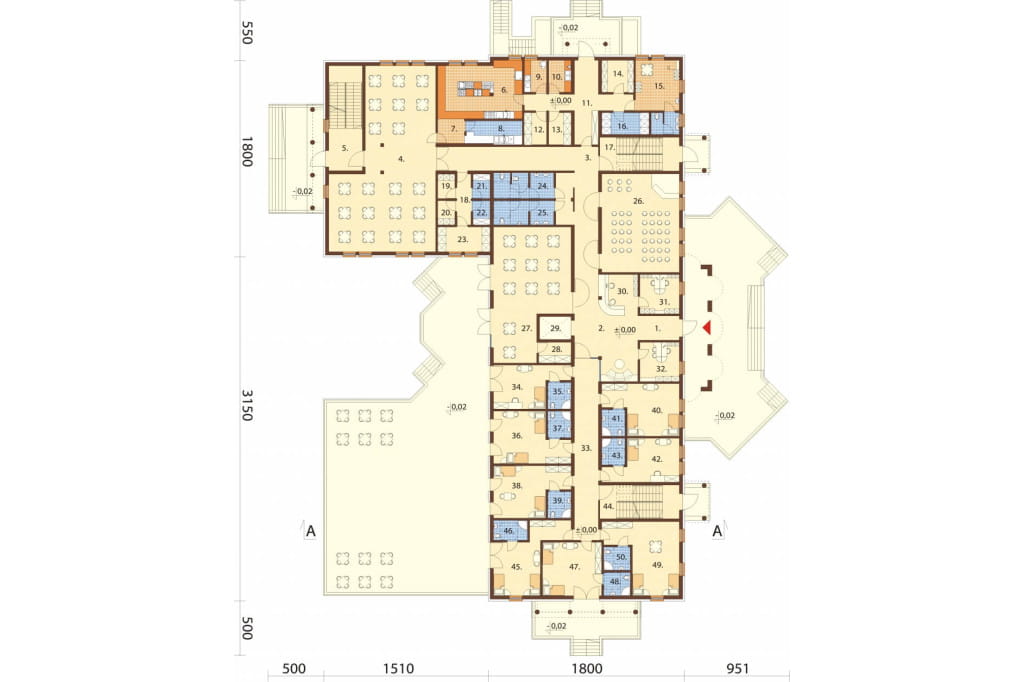

Rzut parteru
Parter: 971,00 m2
1. Wiatrołap 9,0 m2
2. Hol główny 52,1 m2
3. Korytarz 53,2 m2
4. Jadalnia 133,4 m2
5. Klatka schodowa 23,5 m2
6. Kuchnia 39,0 m2
7. Wydawalnia 5,2 m2
8. Zmywalnia 10,1 m2
9. Obróbka warzyw / jaj 6,0 m2
10. Obróbka mięsa 6,0 m2
11. Korytarz 29,4 m2
12. Magazyn 6,0 m2
13. Magazyn 6,0 m2
14. Magazyn 9,6 m2
15. Pom. socjalne dla prac. kuchni 16,7 m2
16. Chłodnia 8,6 m2
17. Klatka schodowa 14,5 m2
18. Korytarz 6,0 m2
19. Pom. porządkowe 3,5 m2
20. Magazyn 3,5 m2
21. Magazyn bielizny brudnej 3,5 m2
22. Magazyn bielizny czystej 3,5 m2
23. Magazyn 10,9 m2
24. Wc ogólnodostępne 12,2 m2
25. Wc ogólnodostępne 12,2 m2
26. Kaplica 64,4 m2
27. Pokój pobytu dziennego 74,1 m2
28. Składzik 5,2 m2
29. Winda
30. Recepcja 13,0 m2
31. Biuro, zaplecze recepcji 13,0 m2
32. Biuro 13,0 m2
33. Korytarz 36,4 m2
34. Pokój 1 osobowy 22,3 m2
35. Łazienka 5,2 m2
36. Pokój 2 osobowy 28,2 m2
37. Łazienka 5,2 m2
38. Pokój 2 osobowy 28,2 m2
39. Łazienka 5,2 m2
40. Pokój 2 osobowy 28,2 m2
41. Łazienka 5,2 m2
42. Pokój 1 osobowy 22,3 m2
43. Łazienka 5,2 m2
44. Klatka schodowa 14,5 m2
45. Pokój 2 osobowy 21,3 m2
46. Łazienka 5,2 m2
47. Pokój 2 osobowy 26,6 m2
48. Łazienka 5,2 m2
49. Pokój 2 osobowy 35,1 m2
50. Łazienka 5,2 m2

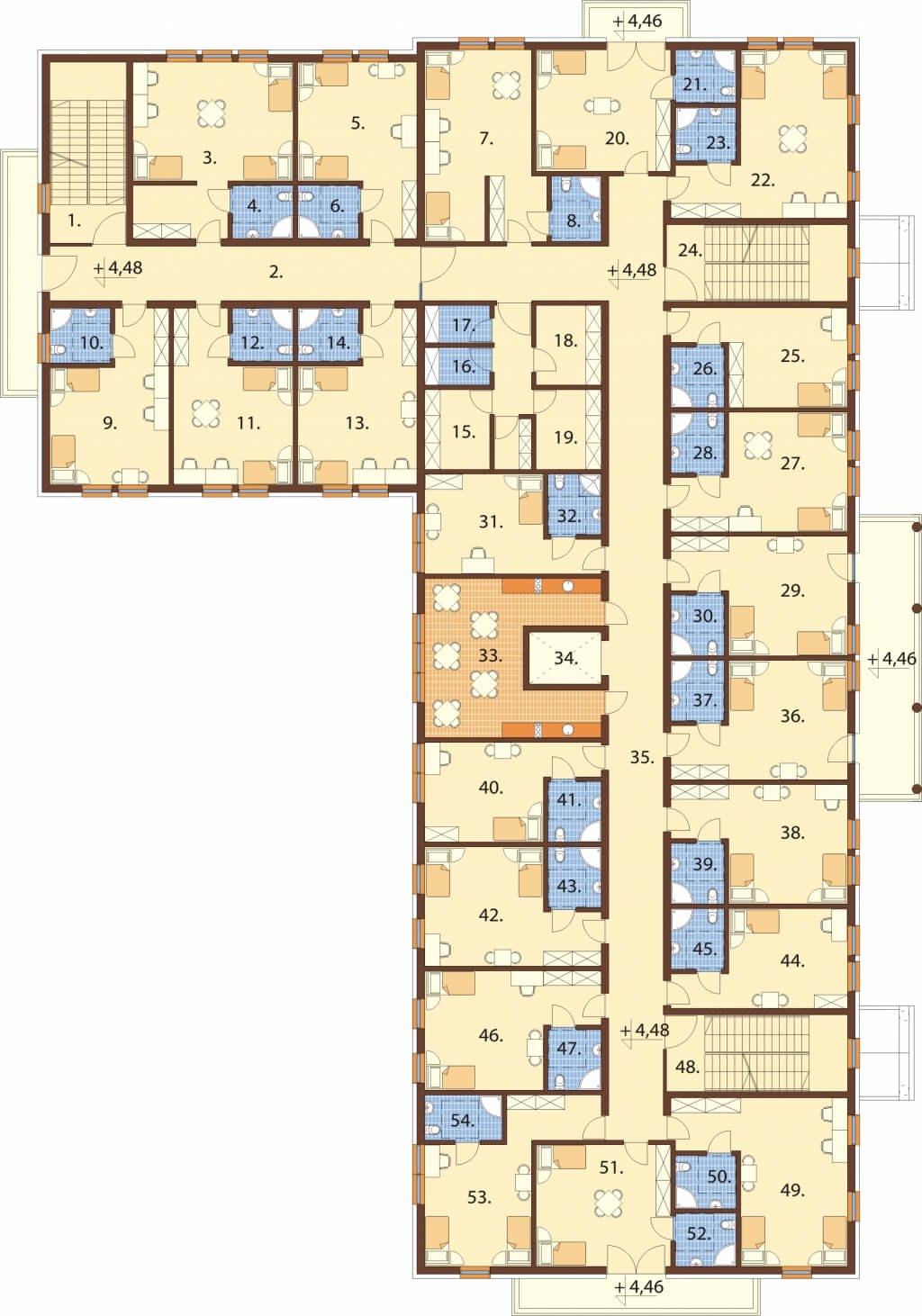

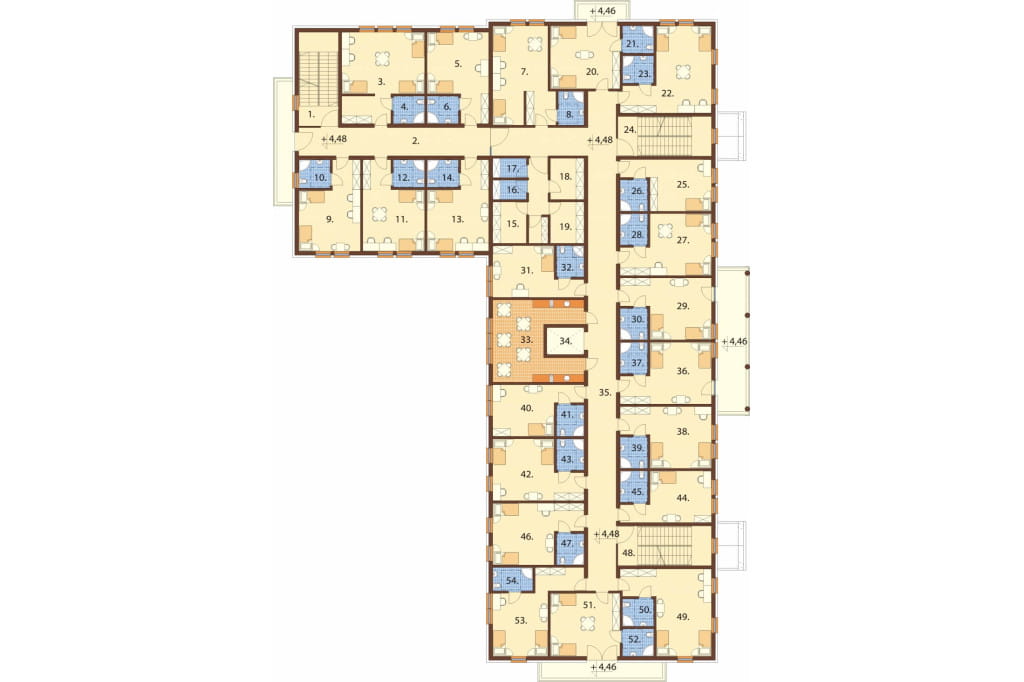

Rzut pierwszego piętra
I. piętro: 936,60 m2
1. Klatka schodowa 14,5 m2
2. Korytarz 49,4 m2
3. Pokój 3 osobowy 37,7 m2
4. Łazienka 5,2 m2
5. Pokój 2 osobowy 28,0 m2
6. Łazienka 5,2 m2
7. Pokój 2 osobowy 34,3 m2
8. Łazienka 5,2 m2
9. Pokój 2 osobowy 28,0 m2
10. Łazienka 5,2 m2
11. Pokój 2 osobowy 28,0 m2
12. Łazienka 5,2 m2
13. Pokój 2 osobowy 28,0 m2
14. Łazienka 5,2 m2
15. Magazyn 8,4 m2
16. Magazyn bielizny czystej 4,0 m2
17. Magazyn bielizny brudnej 4,0 m2
18. Magazyn 8,4 m2
19. Magazyn 8,4 m2
19b. Pomieszczenie porządkowe 3,1 m2
20. Pokój 2 osobowy 26,6 m2
21. Łazienka 5,2 m2
22. Pokój 2 osobowy 35,1 m2
23. Łazienka 5,2 m2
24. Klatka schodowa 14,5 m2
25. Pokój 1 osobowy 22,3 m2
26. Łazienka 5,2 m2
27. Pokój 2 osobowy 28,2 m2
28. Łazienka 5,2 m2
29. Pokój 2 osobowy 28,2 m2
30. Łazienka 5,2 m2
31. Pokój 1 osobowy 22,3 m2
32. Łazienka 5,2 m2
33. Kuchnia pomocnicza 45,7 m2
34. Winda szpitalna
35. Korytarz 65,4 m2
36. Pokój 2 osobowy 28,2 m2
37. Łazienka 5,2 m2
38. Pokój 2 osobowy 28,2 m2
39. Łazienka 5,2 m2
40. Pokój 1 osobowy 22,3 m2
41. Łazienka 5,2 m2
42. Pokój 2 osobowy 28,2 m2
43. Łazienka 5,2 m2
44. Pokój 1 osobowy 22,3 m2
45. Łazienka 5,2 m2
46. Pokój 2 osobowy 28,2 m2
47. Łazienka 5,2 m2
48. Klatka schodowa 14,5 m2
49. Pokój 2 osobowy 35,1 m2
50. Łazienka 5,2 m2
51. Pokój 2 osobowy 26,6 m2
52. Łazienka 5,2 m2
53. Pokój 2 osobowy 21,3 m2
54. Łazienka 5,2 m2

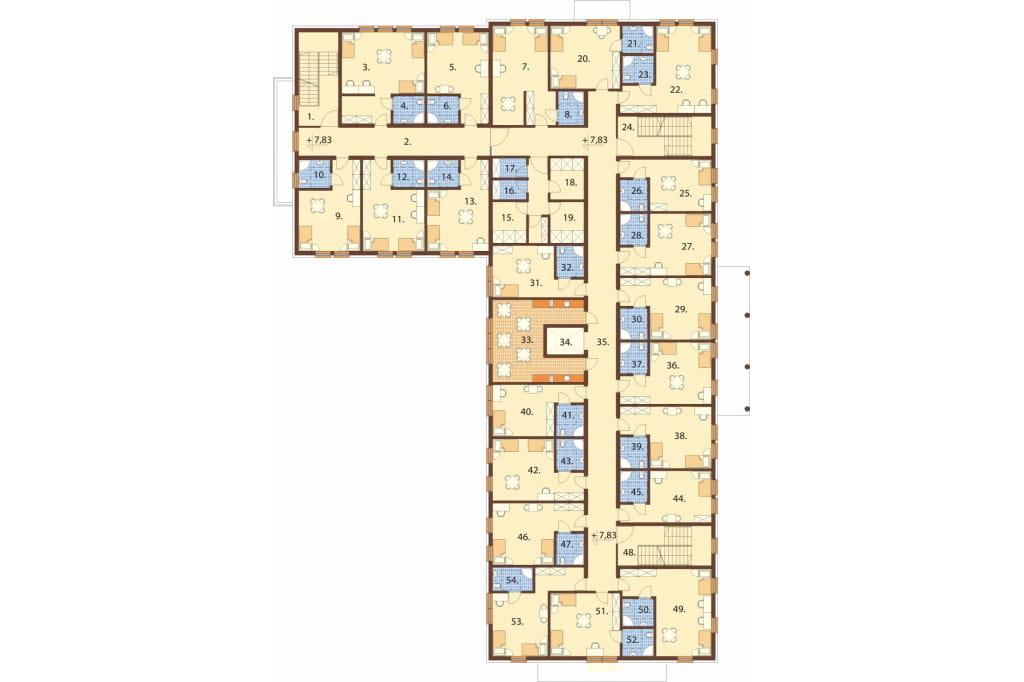

Rzut drugiego piętra
II. piętro: 936,60 m2
1. Klatka schodowa 14,5 m2
2. Korytarz 49,4 m2
3. Pokój 3 osobowy 37,7 m2
4. Łazienka 5,2 m2
5. Pokój 2 osobowy 28,0 m2
6. Łazienka 5,2 m2
7. Pokój 2 osobowy 34,3 m2
8. Łazienka 5,2 m2
9. Pokój 2 osobowy 28,0 m2
10. Łazienka 5,2 m2
11. Pokój 2 osobowy 28,0 m2
12. Łazienka 5,2 m2
13. Pokój 2 osobowy 28,0 m2
14. Łazienka 5,2 m2
15. Magazyn 8,4 m2
16. Magazyn bielizny czystej 4,0 m2
17. Magazyn bielizny brudnej 4,0 m2
18. Magazyn 8,4 m2
19. Magazyn 8,4 m2
19b. Pomieszczenie porządkowe 3,1 m2
20. Pokój 2 osobowy 26,6 m2
21. Łazienka 5,2 m2
22. Pokój 2 osobowy 35,1 m2
23. Łazienka 5,2 m2
24. Klatka schodowa 14,5 m2
25. Pokój 1 osobowy 22,3 m2
26. Łazienka 5,2 m2
27. Pokój 2 osobowy 28,2 m2
28. Łazienka 5,2 m2
29. Pokój 2 osobowy 28,2 m2
30. Łazienka 5,2 m2
31. Pokój 1 osobowy 22,3 m2
32. Łazienka 5,2 m2
33. Kuchnia pomocnicza 45,7 m2
34. Winda szpitalna
35. Korytarz 65,4 m2
36. Pokój 2 osobowy 28,2 m2
37. Łazienka 5,2 m2
38. Pokój 2 osobowy 28,2 m2
39. Łazienka 5,2 m2
40. Pokój 1 osobowy 22,3 m2
41. Łazienka 5,2 m2
42. Pokój 2 osobowy 28,2 m2
43. Łazienka 5,2 m2
44. Pokój 1 osobowy 22,3 m2
45. Łazienka 5,2 m2
46. Pokój 2 osobowy 28,2 m2
47. Łazienka 5,2 m2
48. Klatka schodowa 14,5 m2
49. Pokój 2 osobowy 35,1 m2
50. Łazienka 5,2 m2
51. Pokój 2 osobowy 26,6 m2
52. Łazienka 5,2 m2
53. Pokój 2 osobowy 21,3 m2
54. Łazienka 5,2 m2

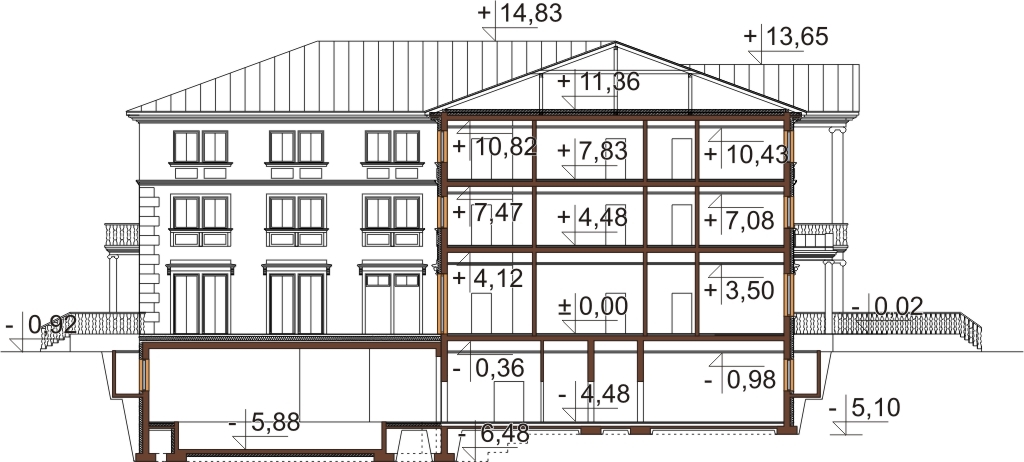

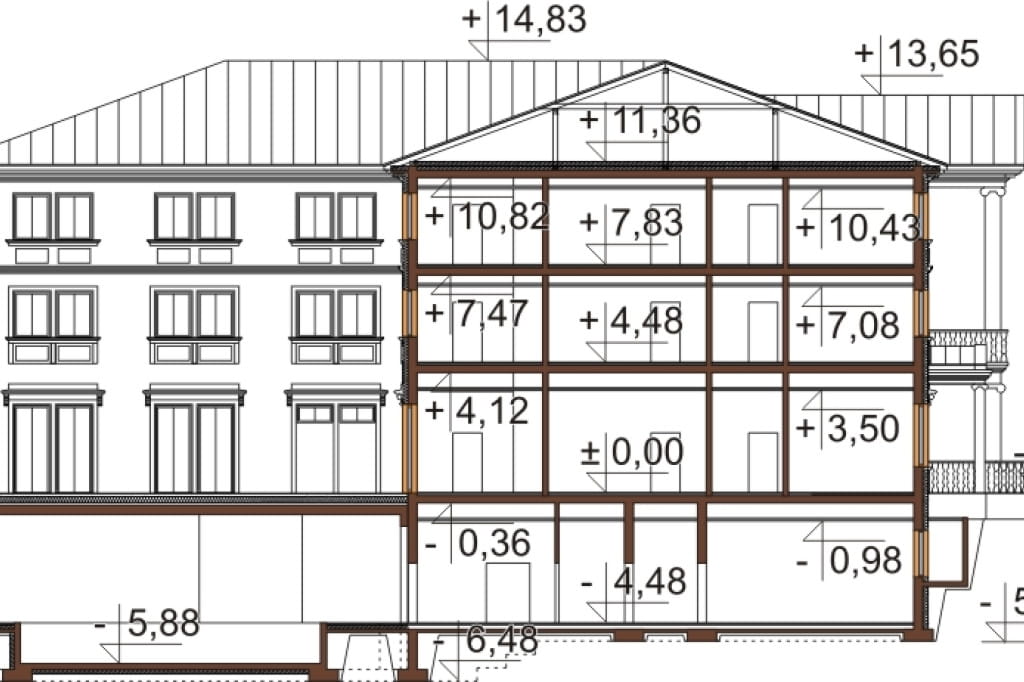

Przekrój

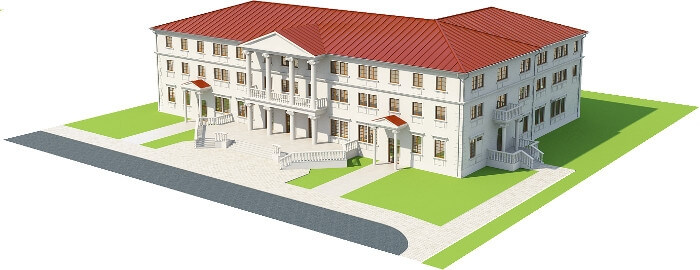

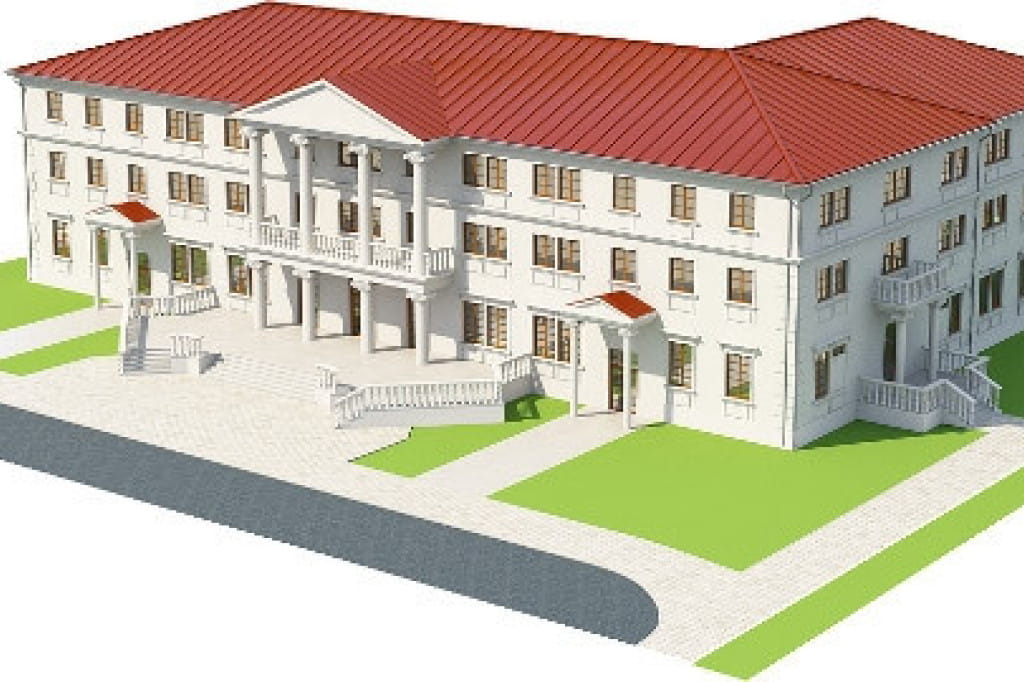

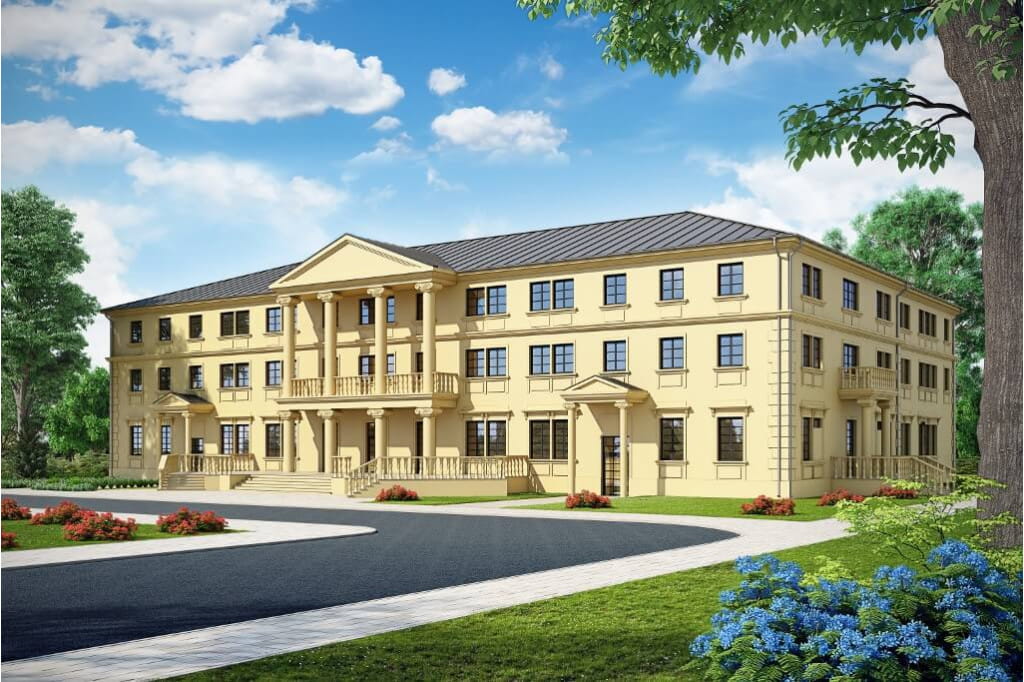

Model

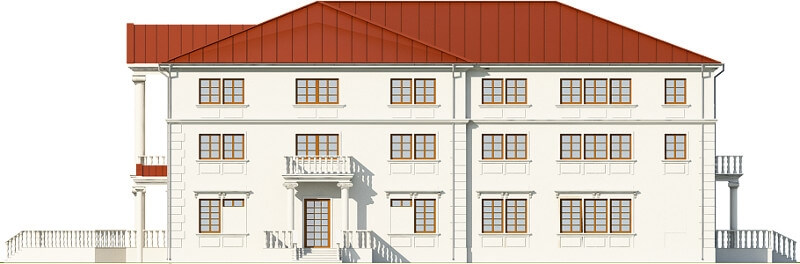

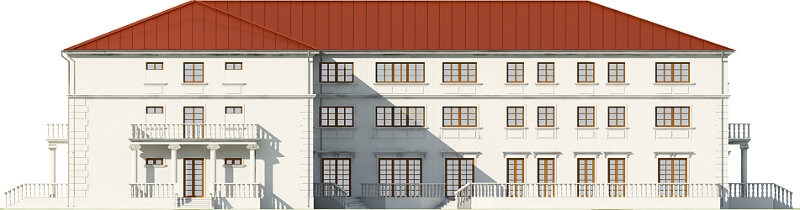

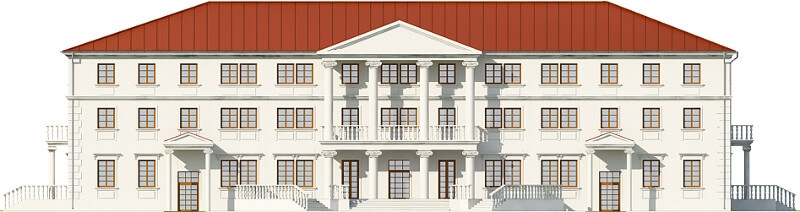

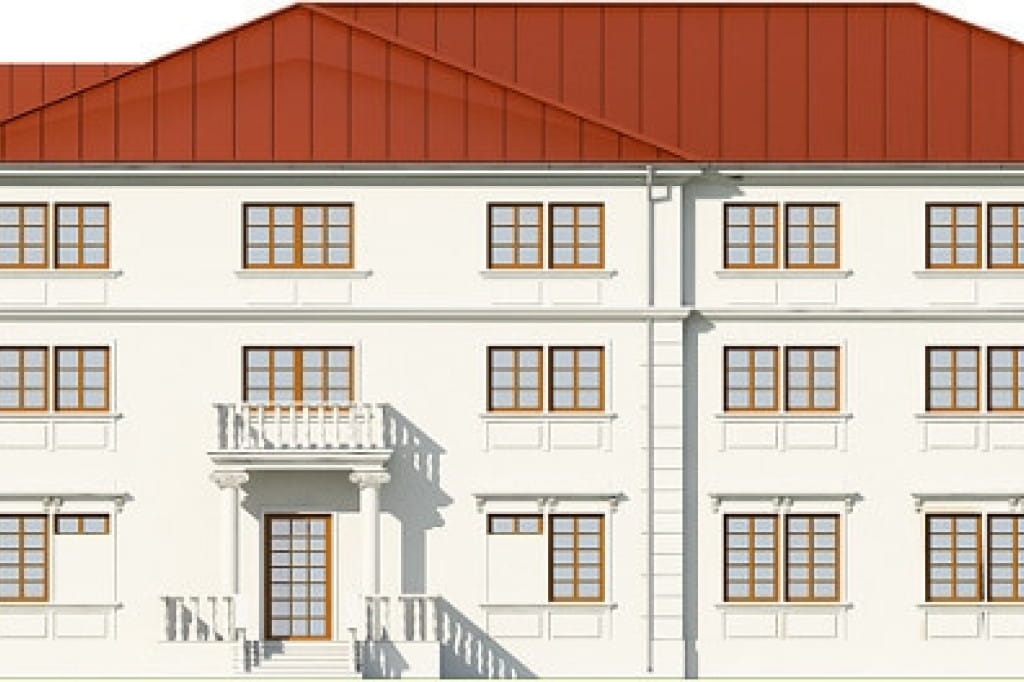

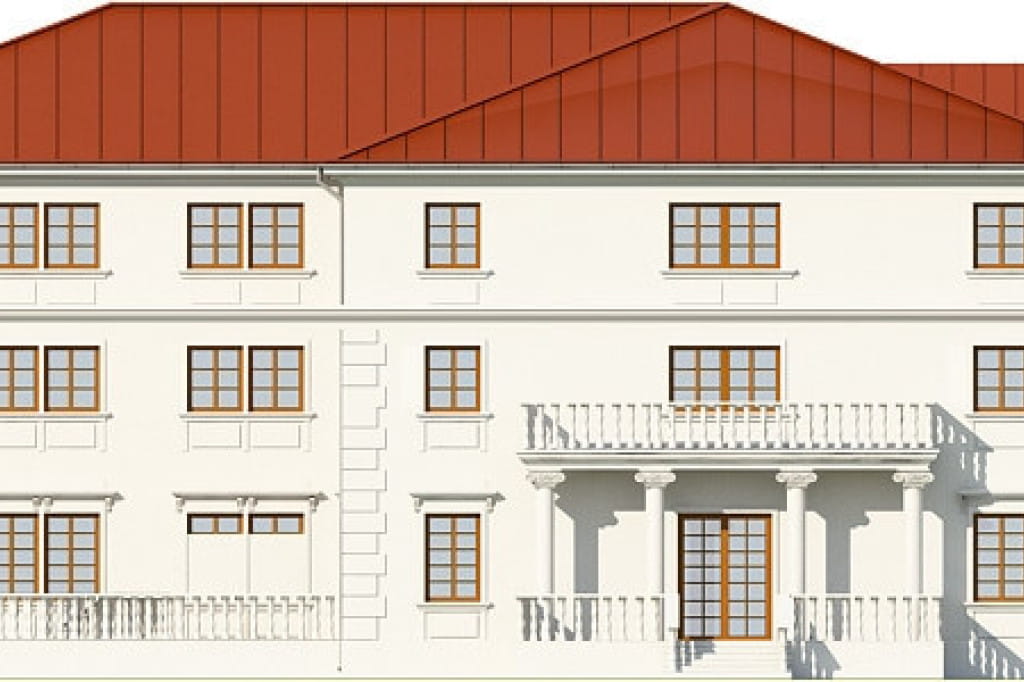

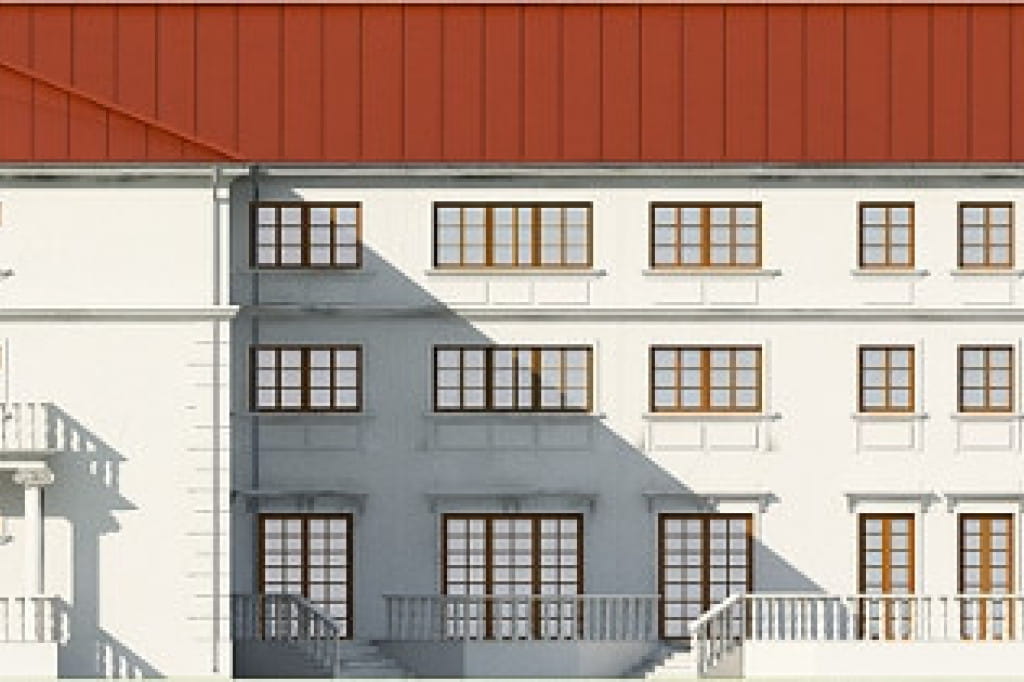

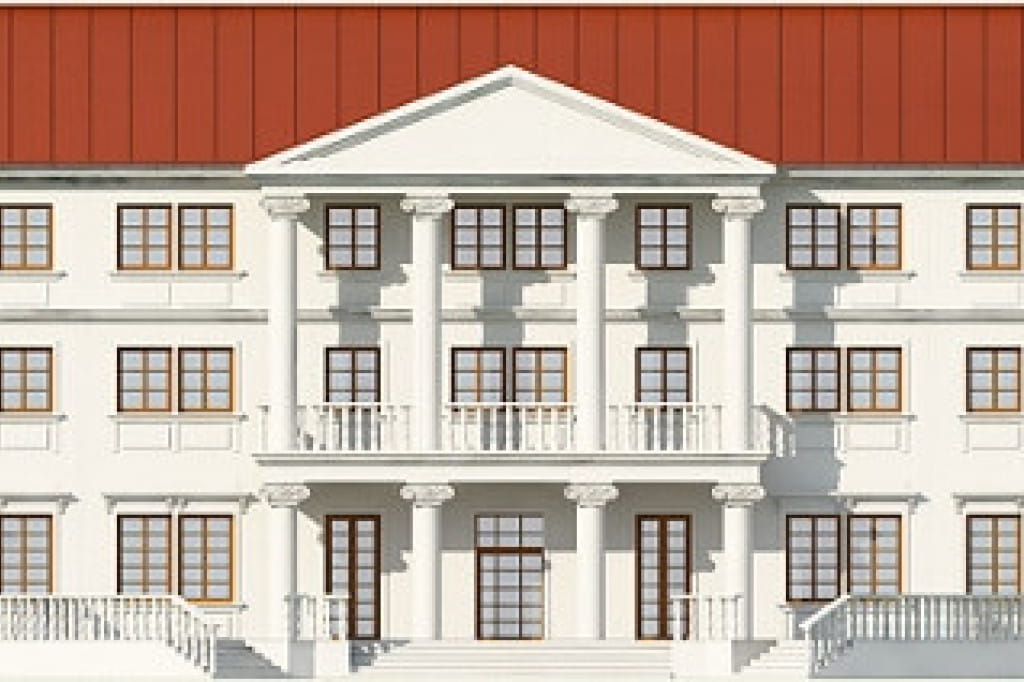

Elewacje
Informacje podstawowe
Program: Basen i jacuzzi z zapleczem sanitarnym i technicznym, siłownia i szatnie, magazyny / pomieszczenia do adaptacji, kotłownia, wentylatornia, zaplecze socjalne dla pracowników, 4 pomieszczenia odnowy biologicznej, kuchnia z zapleczem, zaplecze socjalne dla prac. kuchni, jadalnia, pokój pobytu dziennego, magazyny bielizny, kaplica, WC ogólnodostępne, recepcja, biura, 10 pokoi 1 osobowych, 38 pokoi 2 osobowe, 2 pokoje 3 osobowe, 2 kuchnie pomocnicze.
Technologia: tradycyjna.
Materiały ścian zewnętrznych: pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnętrzny.
Stropy: Teriva
Kąt nachylenia dachu: 20°.
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: zaprojektowano kotłownię na paliwo stałe
Wentylacja: mechaniczna z odzyskiem ciepła
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projekt instalacji SAP i alarmowo przyzywowej
- projektowana charakterystyka energetyczna
- zestawienie elementów więźby dachowej
- zestawienie materiałów budowlanych
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 3000 - 5000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) pow. 50
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 15 - 20
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 3884.53
- Powierzchnia zabudowy (m²) 1461.22
- Szerokość budynku/krótszy bok (m) 33.1
- Długość budynku/dłuższy bok (m) 49.5
- Wysokość budynku (m) 15.75
- Szerokość działki/krótszy bok (m) 50.61
- Długość działki/dłuższy bok (m) 63.00
- Kąt nachylenia dachu (°) 20
- Rodzaj dachu wielospadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 6-10
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* teriva
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 21826.45
- Liczba kondygnacji 4
- Rodzaj ogrzewania paliwo stałe
- Wentylacja* mechaniczna
- Liczba pomieszczeń 190
- Liczba wszystkich pokoi 41-50
- Liczba łazienek (bez WC) 41 - 50
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
