Projekt Budynek magazynowo produkcyjny z zapleczem biurowo socjalnym Kod: K-107
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

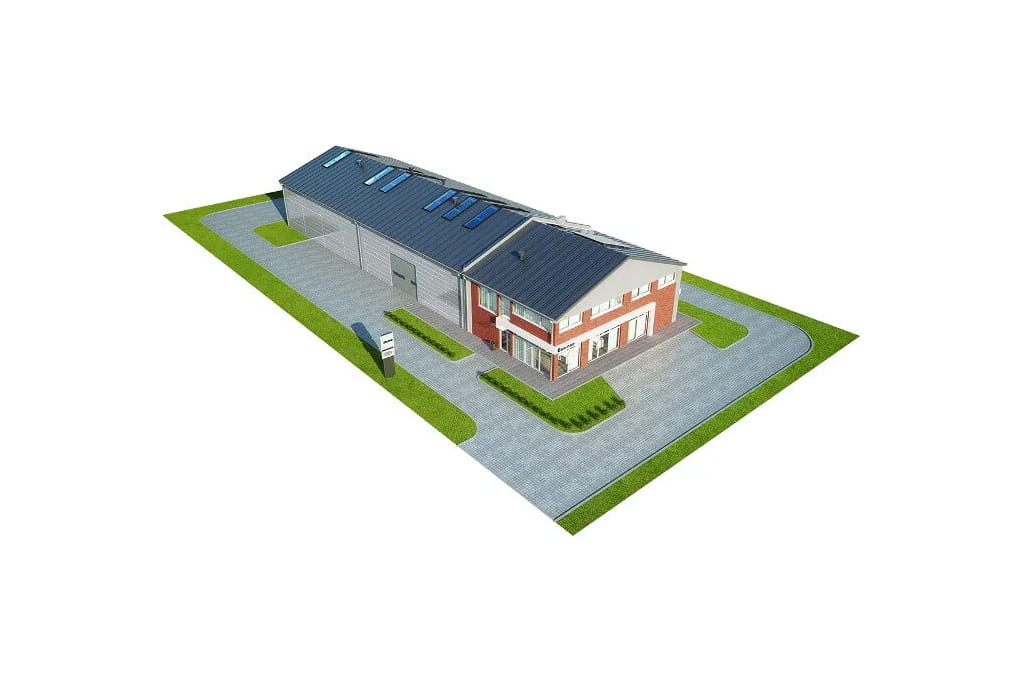

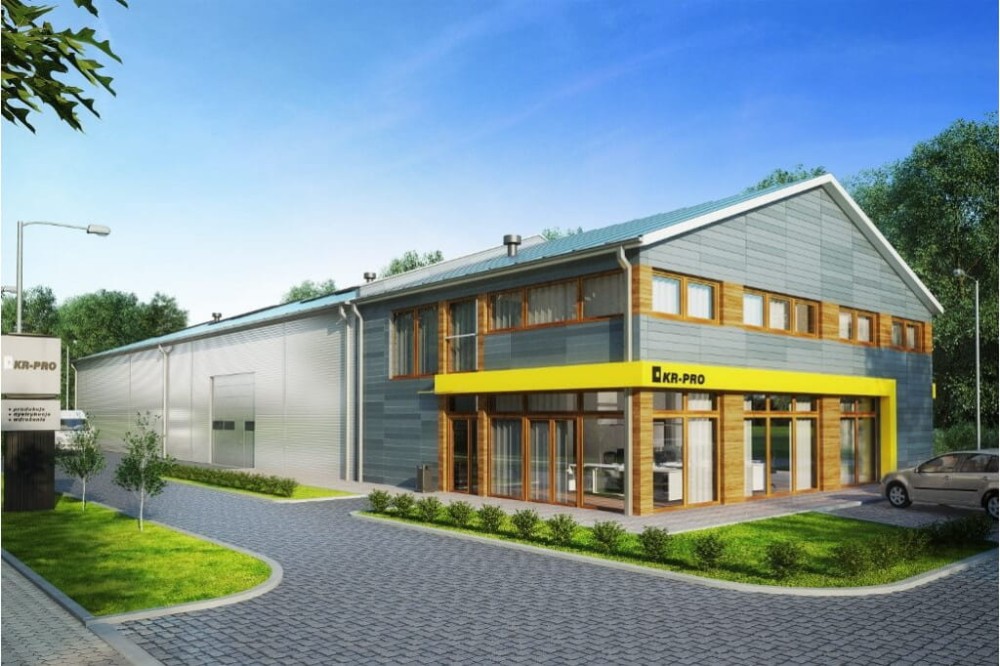

Model

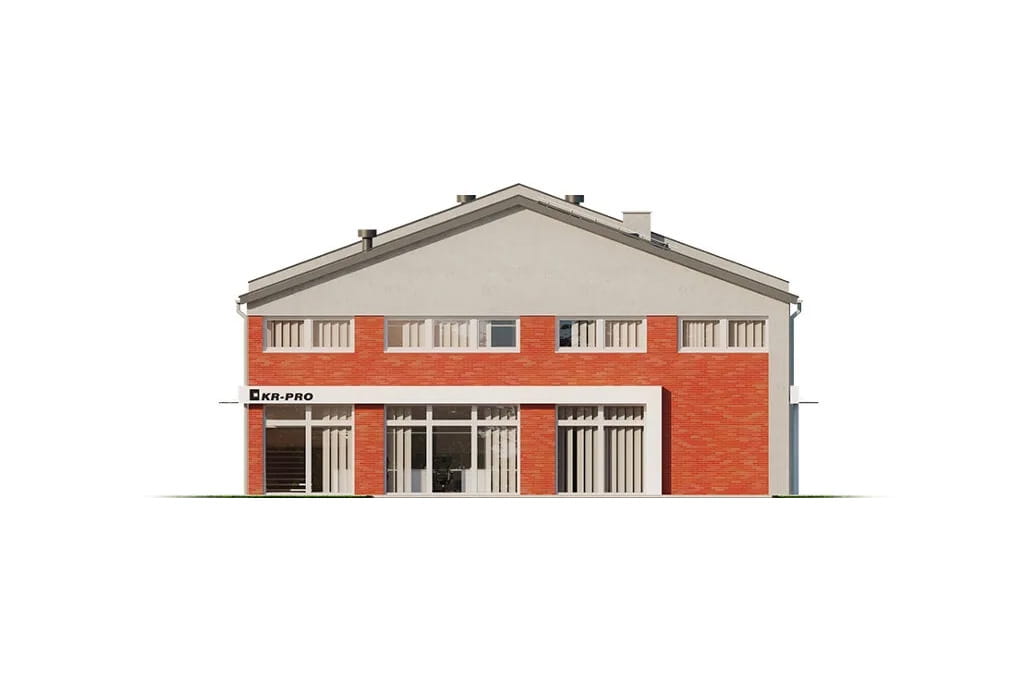

Elewacje

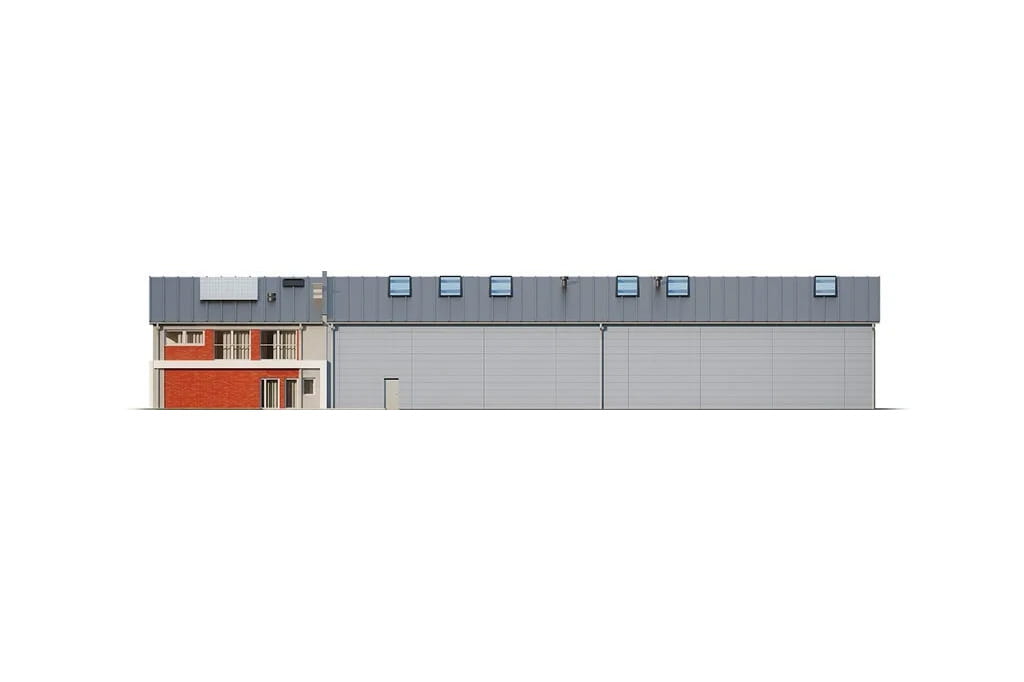

elewacja ogrodowa

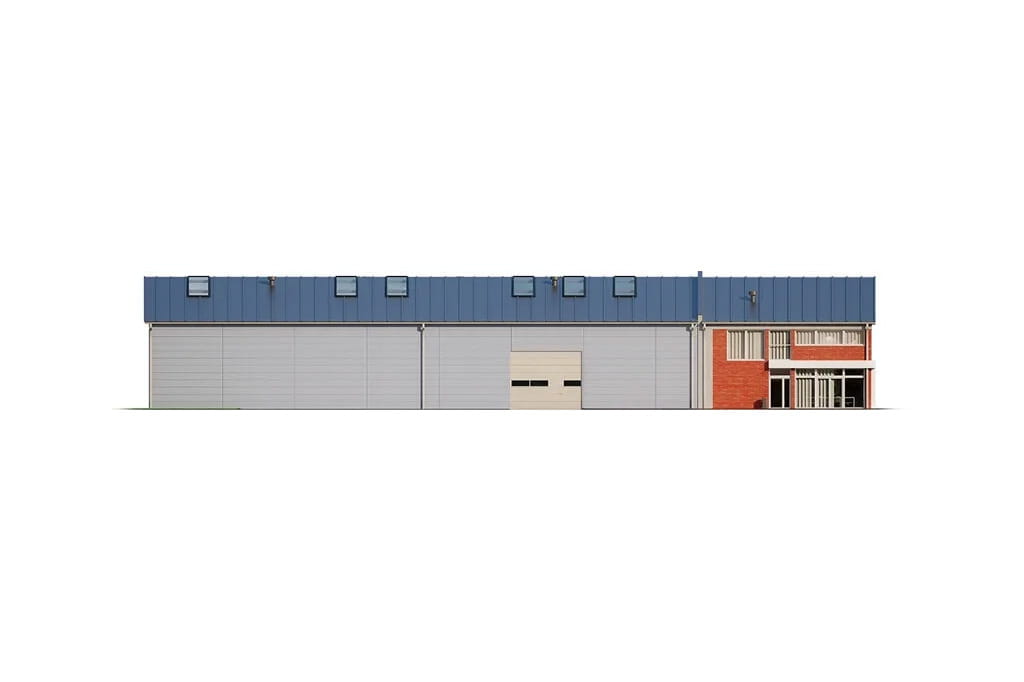

elewacja frontowa

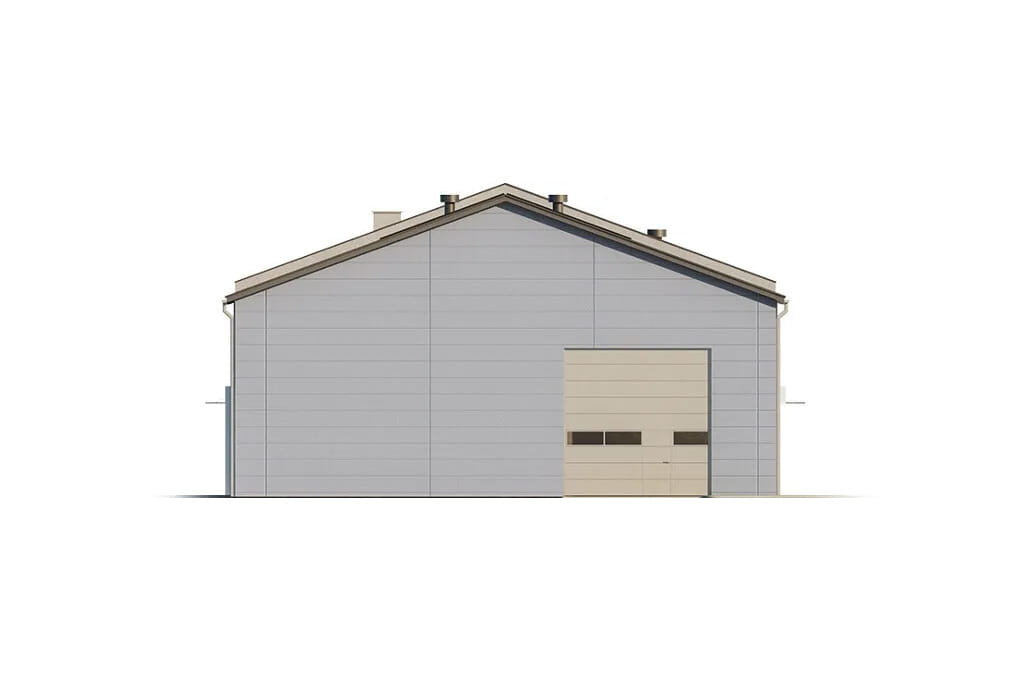

elewacja boczna
elewacja boczna

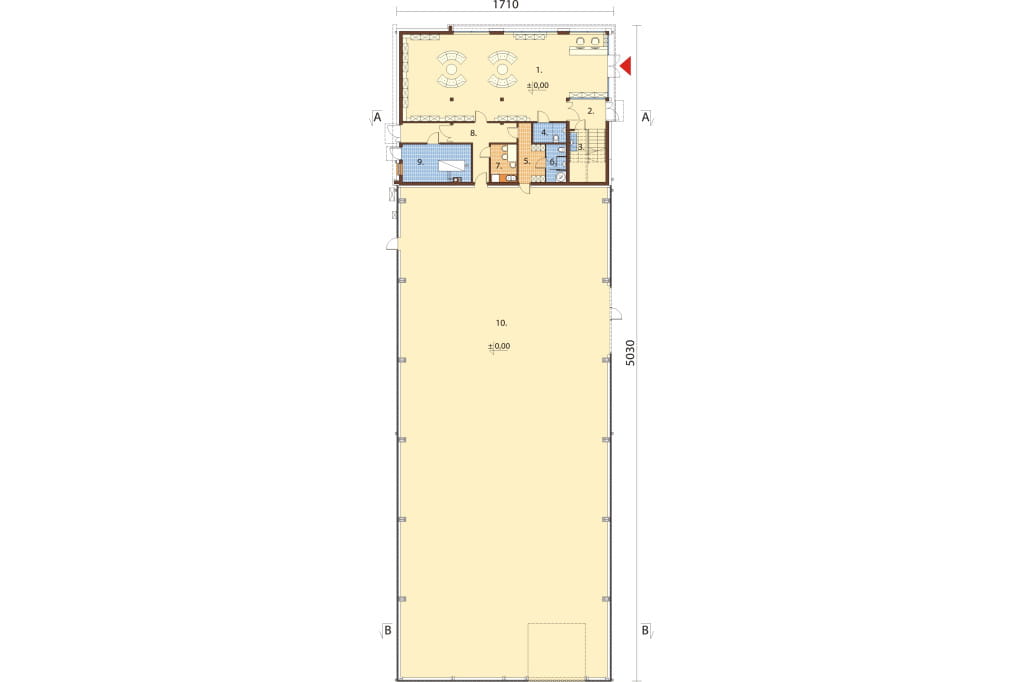

Rzut parteru

Wersja alternatywna

Parter: 777.63 m2

1. Sala ekspozycyjna 97.8 m2
2. Hol 5.87 m2
3. Pom. gospodarcze 3.15 m2
4. Toaleta dla niepełnosprawnych 3.77 m2
5. Szatnia 7.42 m2
6. Łazienka dla pracowników 4.27 m2
7. Aneks Kuchenny 5.68 m2
8. Komunikacja 17.08 m2
9. Kotłownia 14.84 m2
10. Hala 617.77 m2

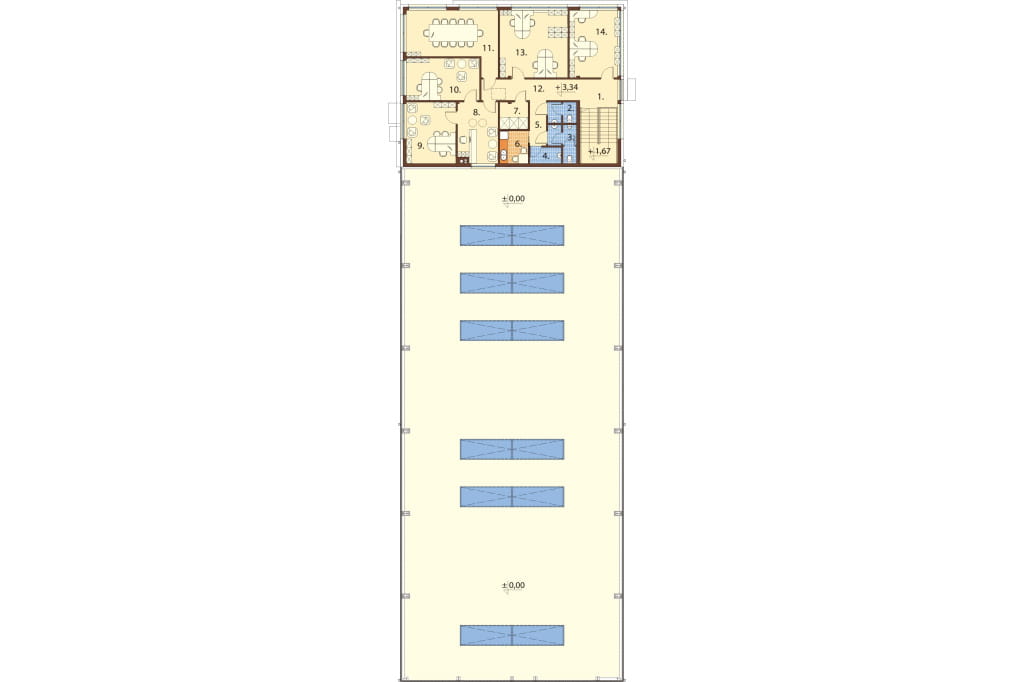

Rzut I piętra

Wersja alternatywna

I Piętro: 162,42 m2

1. Klatka schodowa 15.77 m2
2. Toaleta damska + przedsionek 2.94 m2
3. Toaleta męska + przedsionek 4.22 m2
4. Pom. gospodarcze 2.7 m2
5. Komunikacja 3.96 m2
6. Aneks kuchenny 4.94 m2
7. Serwerownia 4.05 m2
8. Sekreteriat 12,78 m2
9. Gabinet 16,38 m2
10. Gabinet 16,62 m2
11. Sala konferencyjna 24.72 m2
12. Komunikacja 11.13 m2
13. Pom. biurowe  24.72 m2
14. Pom. biurowe  17.49 m2

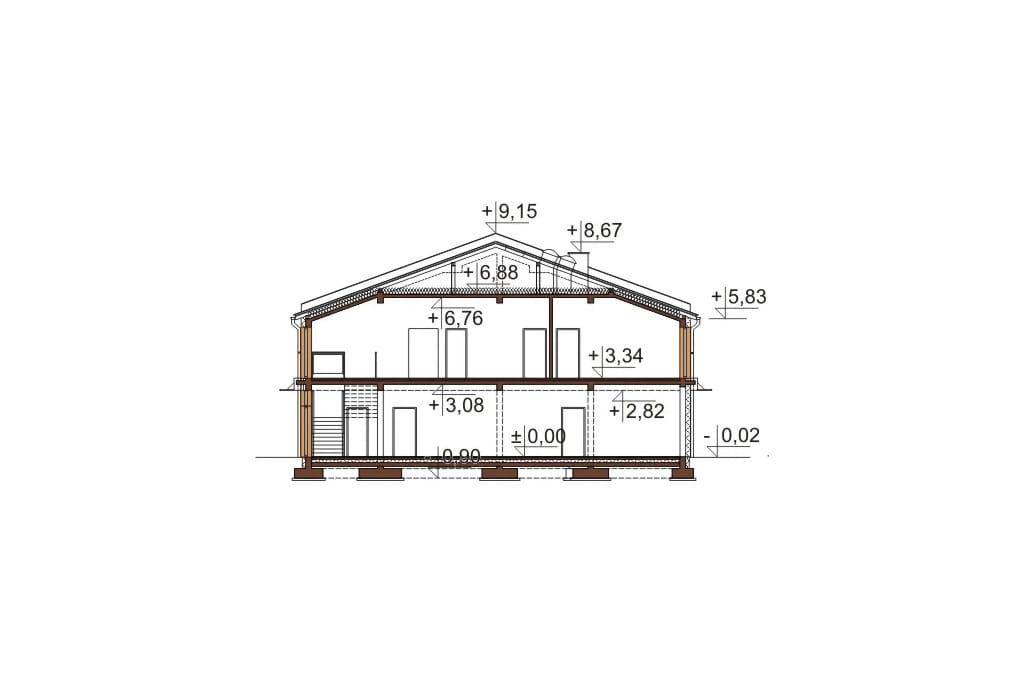

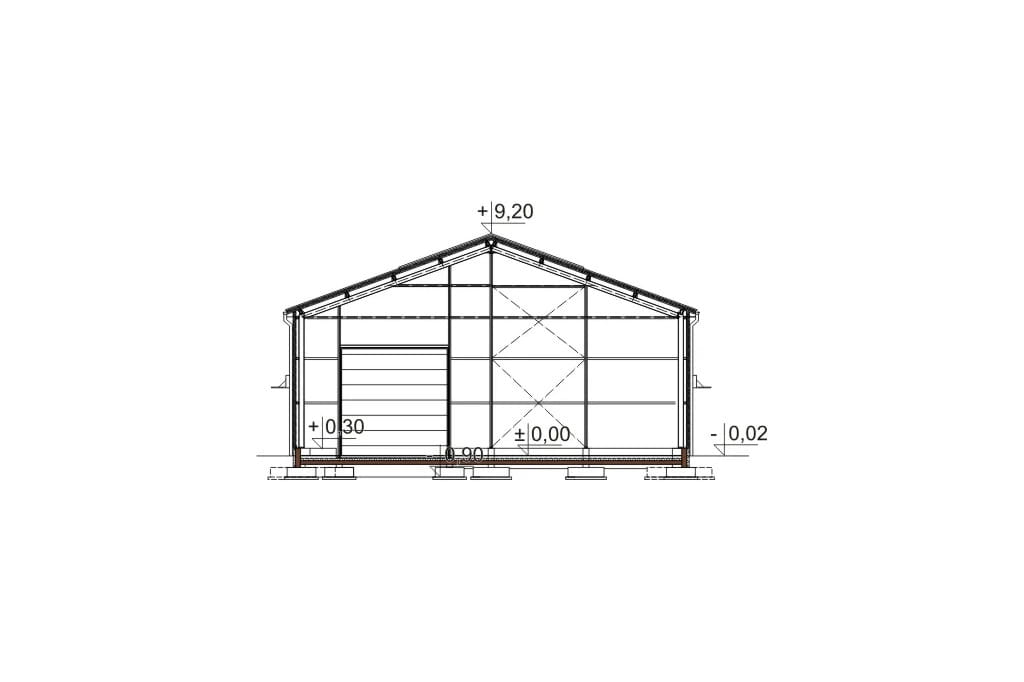

Przekrój

Wersja alternatywna

POWIĘKSZ PRZEKRÓJ

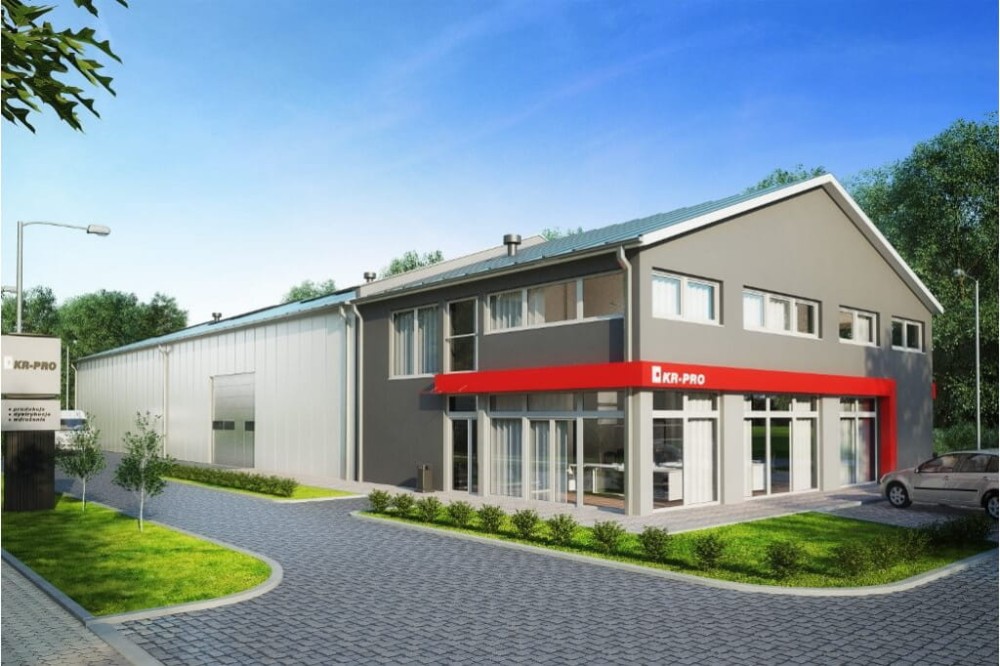

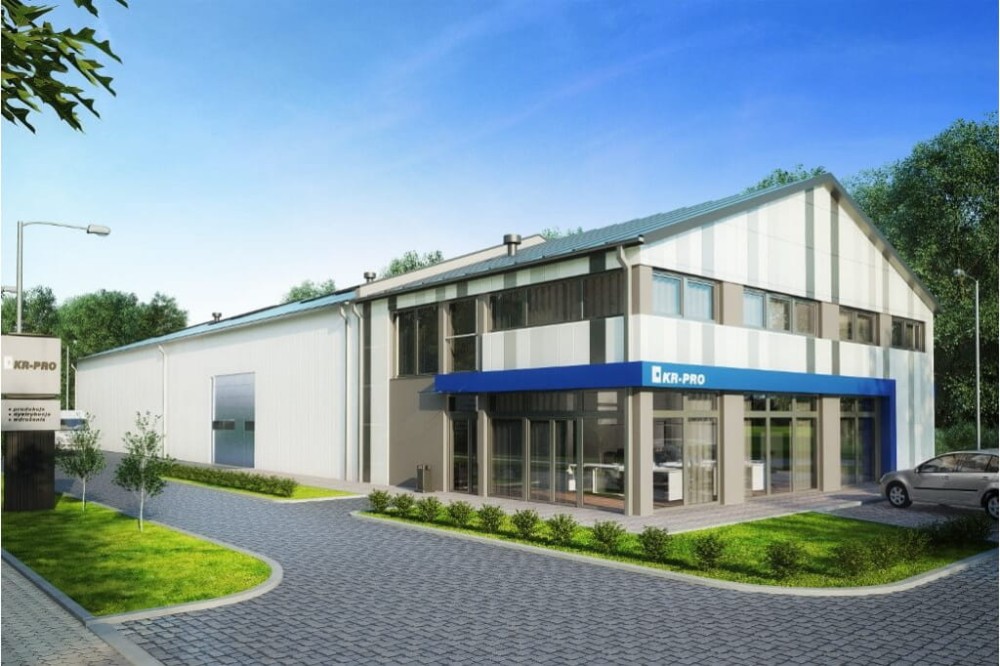

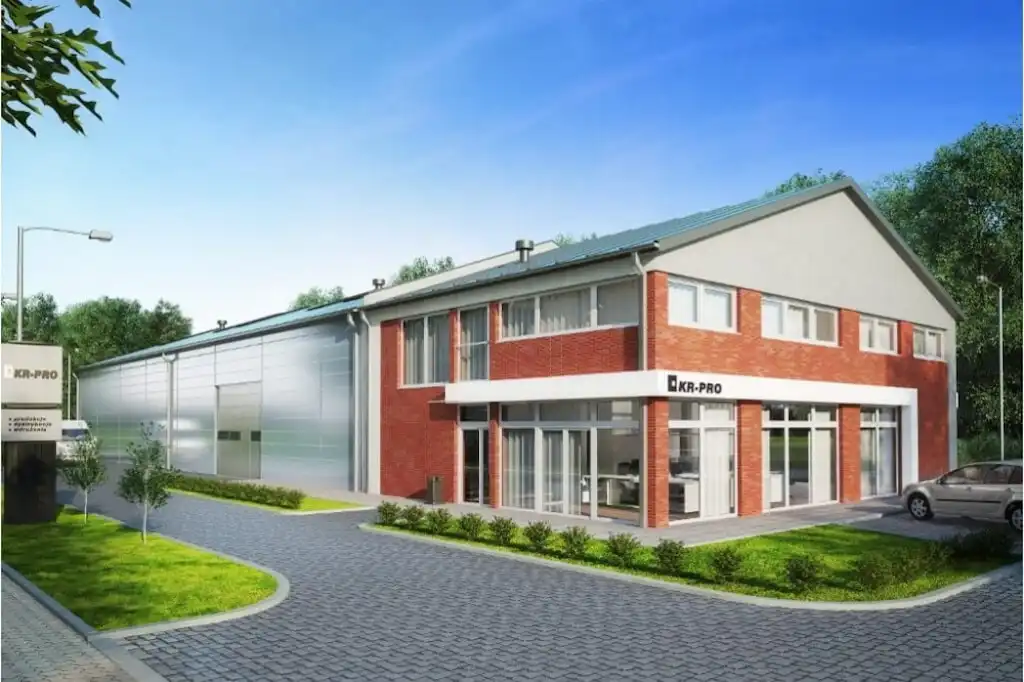

Projekt budynku magazynowo produkcyjnego z zapleczem biurowo socjalnym K-107.
Hala magazynowo produkcyjna jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.
Technologia:
Część biurowa: ściany zewnętrzne - beton komórkowy 24 cm, wełna mineralna lub styropian 20 cm
Hala, konstrukcja nośna; stalowa, ramy główne stalowe jednonawowe ze ściągiem. ściana zew. płyta warstwowa z rdzeniem poliuretanowym.
Strop w cześci biurowej: nad parterem żelbetowy gr 14 cm, nad piętrem strop żelbetowy 12 cm.
Kąt nachylenia dachu: 20°
Ogrzewanie:
Kocioł na paliwo stałe - pellet, instalacja solarna do C.W.U
Klimatyzacja: w pomieszczeniach biurowych
Wentylacja mechaniczna: hala magazynowa - wentylacja grawitacyjna, pomieszczenia biurowe i socjalne - wentylacja nawiewno-wywiewna z rekuperacją,
Program: sala ekspozycyjna, hol, pom. gospodarcze, toaleta dla niepełnosprawnych, szatnia, łazienka dla pracowników, aneks kuchenny, komunikacja, kotłownia, hala. I Piętro: klatka schodowa, toaleta damska + przedsionek,  toaleta męska + przedsionek, pom. gospodarcze, komunikacja, aneks kuchenny, serwerownia, sekreteriat, gabinet, gabinet, sala konferencyjna, komunikacja, pom. biurowe.

 Powierzchnia zabudowy: 825.13 m²
Powierzchnia użytkowa: 940.05 m²
Kubatura: 5817.16 m³
Szerokość działki: 24.50 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 24
Kąt nachylenia dachu: 20°
Pokój na parterze: Nie
Wysokość budynku: 9.22 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 16.16 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne

Autorzy projektu: Ewa Ferfecka-Homola, Julia Łaniak
CENA 3 EGZ. PROJEKTU 4 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
