Budynek magazynowo produkcyjny z zapleczem biurowo socjalnym
Kod: K-107
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

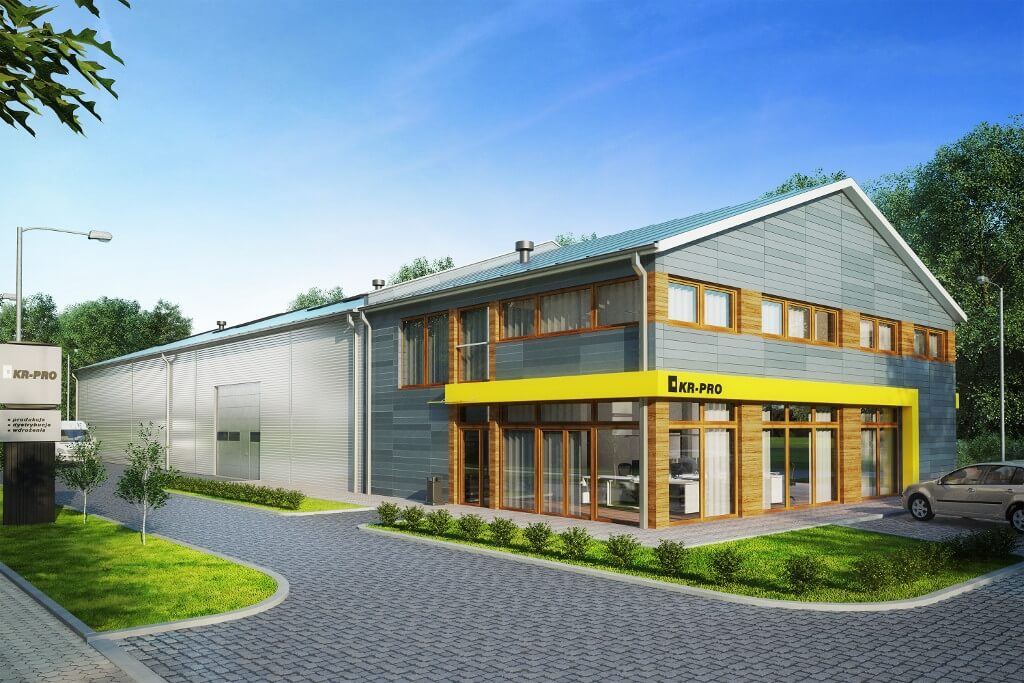

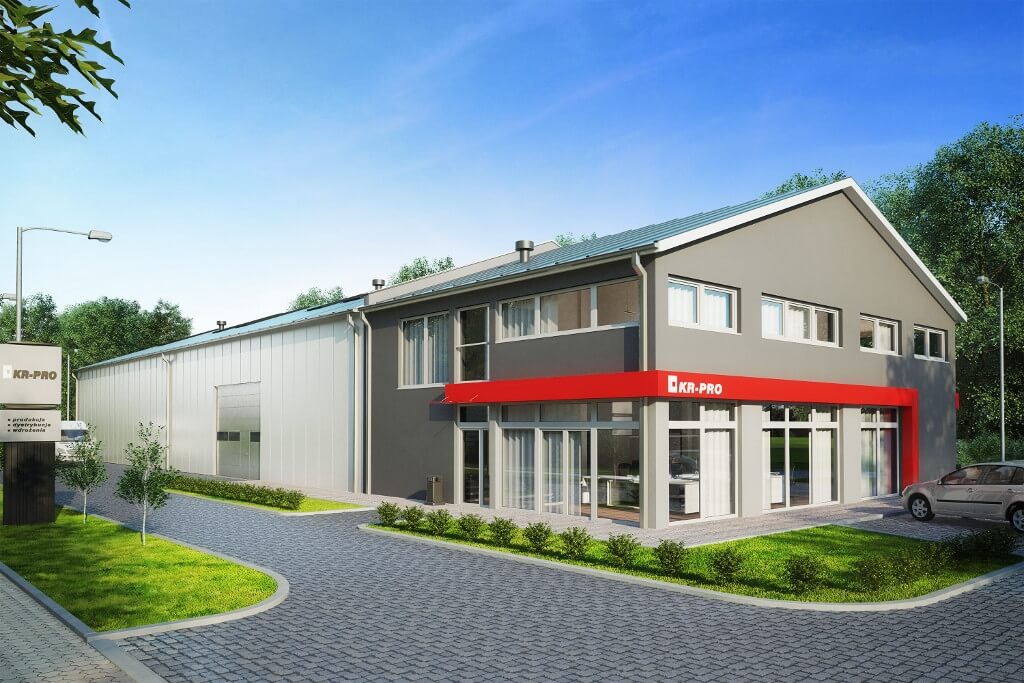

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 940,05 m2. Hala magazynowo produkcyjna jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.

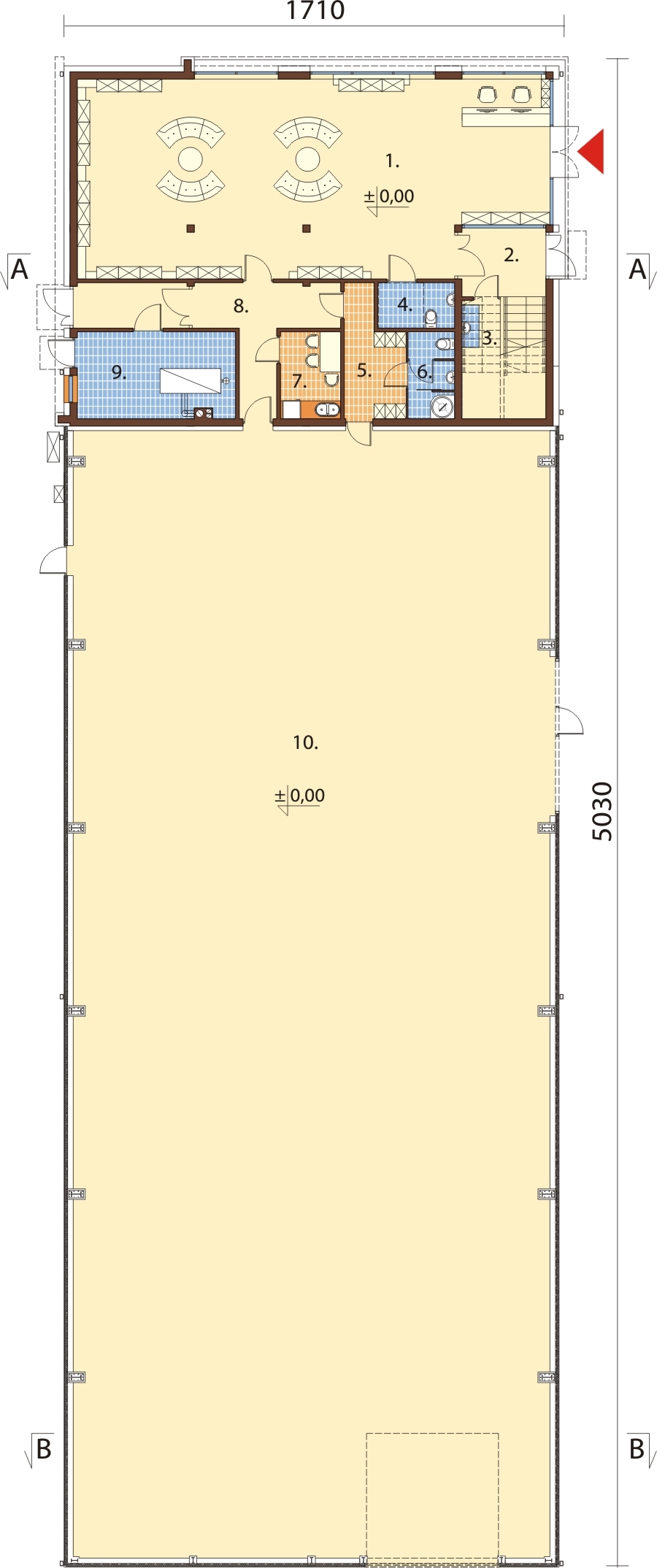

Rzut parteru
Parter: 777,63 m2
1. Sala ekspozycyjna 97,8 m2
2. Hol 5,87 m2
3. Pom. gospodarcze 3,15 m2
4. Toaleta dla niepełnosprawnych 3,77 m2
5. Szatnia 7,42 m2
6. Łazienka dla pracowników 4,27 m2
7. Aneks kuchenny 5,68 m2
8. Komunikacja 17,08 m2
9. Kotłownia 14,84 m2
10. Hala 617,77 m2

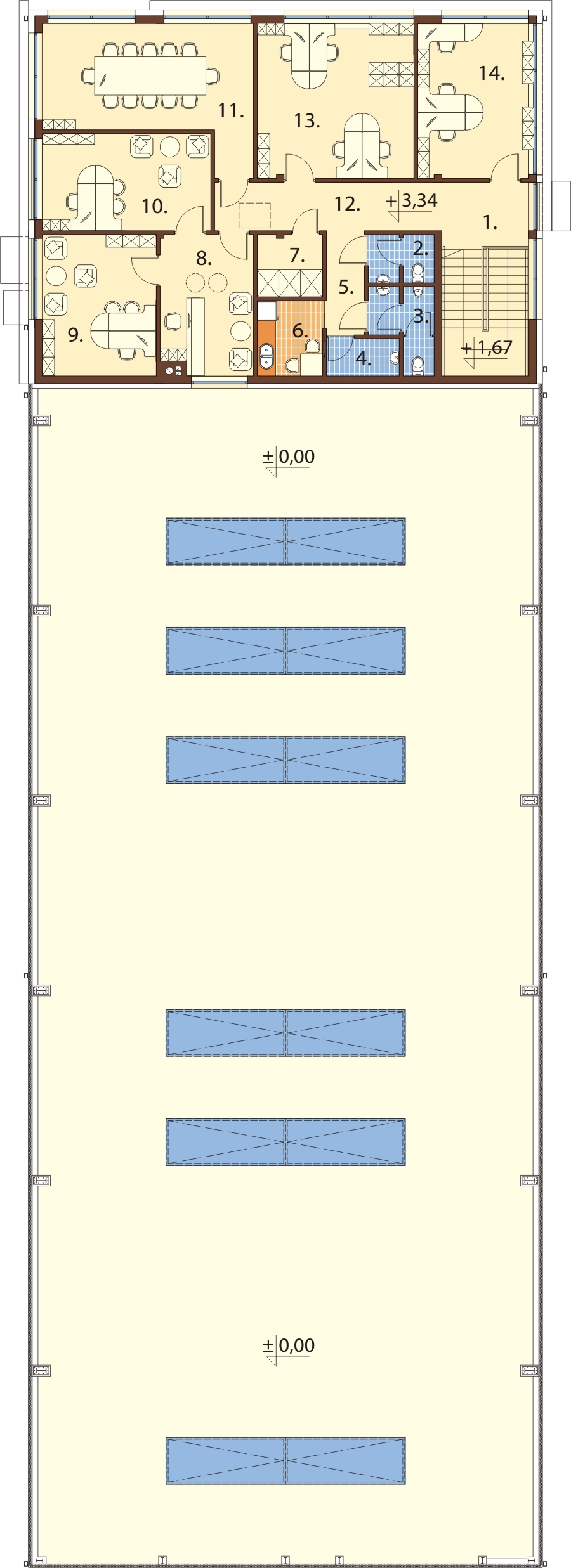

Rzut piętra
Piętro: 162,42 m2
1. Klatka schodowa 15,77 m2
2. Toaleta damska + przedsionek 2,94 m2
3. Toaleta męska + przedsionek 4,22 m2
4. Pom. gospodarcze 2,7 m2
5. Komunikacja 3,96 m2
6. Aneks kuchenny 4,94 m2
7. Serwerownia 4,05 m2
8. Sekretariat 12,78 m2
9. Gabinet 16,38 m2
10. Gabinet 16,62 m2
11. Sala konferencyjna 24,72 m2
12. Komunikacja 11,13 m2
13. Pom. biurowe 24,72 m2
14. Pom. biurowe 17,49 m2

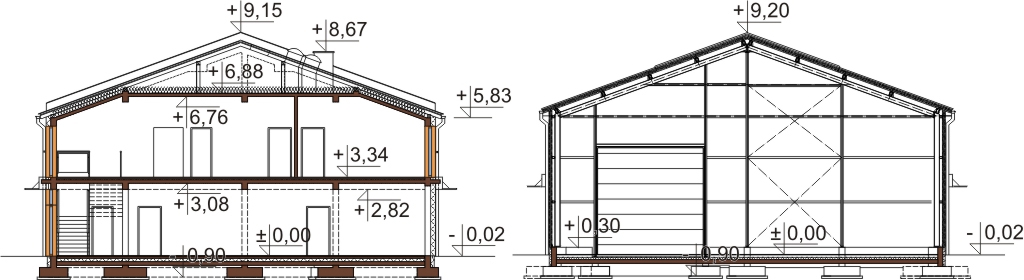

Przekrój

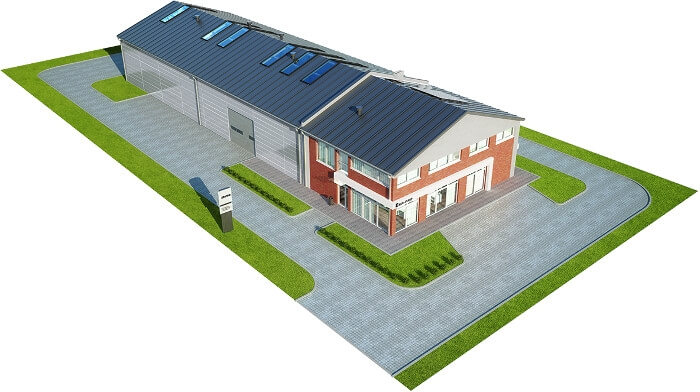

Model

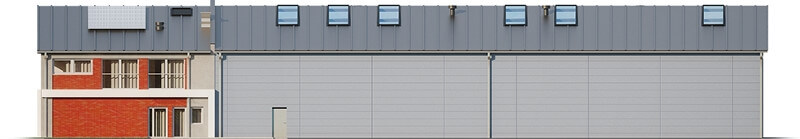

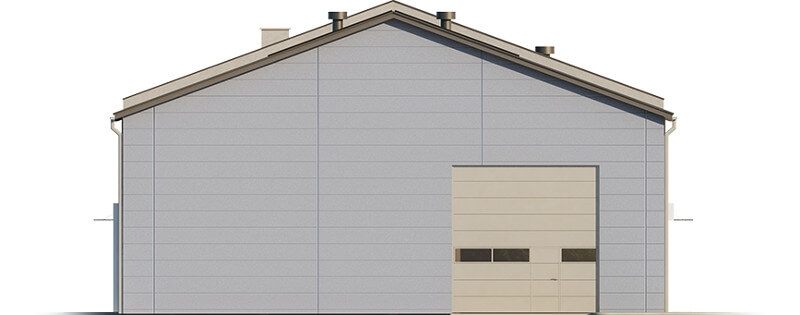

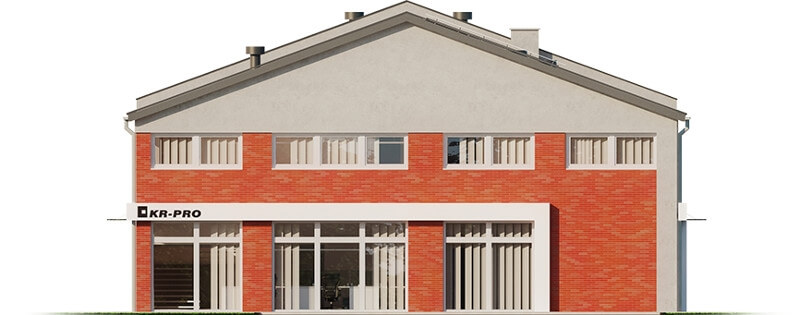

Elewacje
Informacje podstawowe
Technologia:
Część biurowa: ściany zewnętrzne - beton komórkowy 24 cm, wełna mineralna lub styropian 20 cm
Hala: konstrukcja nośna stalowa, ramy główne stalowe jednonawowe ze ściągiem. ściana zew. płyta warstwowa z rdzeniem poliuretanowym.
Strop w cześci biurowej: nad parterem żelbetowy gr 14 cm, nad piętrem strop żelbetowy 12 cm.
Kąt nachylenia dachu: 20°
Ogrzewanie:
Kocioł na paliwo stałe - pellet, instalacja solarna do C.W.U
Klimatyzacja: w pomieszczeniach biurowych
Wentylacja mechaniczna: hala magazynowa - wentylacja grawitacyjna, pomieszczenia biurowe i socjalne - wentylacja nawiewno-wywiewna z rekuperacją,
Program: sala ekspozycyjna, hol, pom. gospodarcze, toaleta dla niepełnosprawnych, szatnia, łazienka dla pracowników, aneks kuchenny, komunikacja, kotłownia, hala.
Piętro: klatka schodowa, toaleta damska + przedsionek, toaleta męska + przedsionek, pom. gospodarcze, komunikacja, aneks kuchenny, serwerownia, sekreteriat, gabinet, gabinet, sala konferencyjna, komunikacja, pom. biurowe.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Julia Łaniak
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna, klimatyzacja, technologia kotłowni na paliwo stałe, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów
- zestawienie elementów więźby dachowej
- zestawienie elementów konstrukcji stalowej
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 940.05
- Powierzchnia zabudowy (m²) 825.13
- Szerokość budynku/krótszy bok (m) 16.5
- Długość budynku/dłuższy bok (m) 50
- Wysokość budynku (m) 9.22
- Szerokość działki/krótszy bok (m) 24.50
- Kąt nachylenia dachu (°) 20
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Kubatura (m³) 5817.16
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 16.16
- Wentylacja* mechaniczna
- Liczba pomieszczeń 24
- Liczba łazienek (bez WC) 1
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
