Budynek magazynowo-usługowo-biurowy
Kod: K-104
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-104. Projekt magazynu, projekt budynku biurowego, projekt budynku produkcyjnego, projekt laboratorium, projekt hali, projekt placówki badawczo-diagnostycznej, projekt budynku administracyjnego, projekt

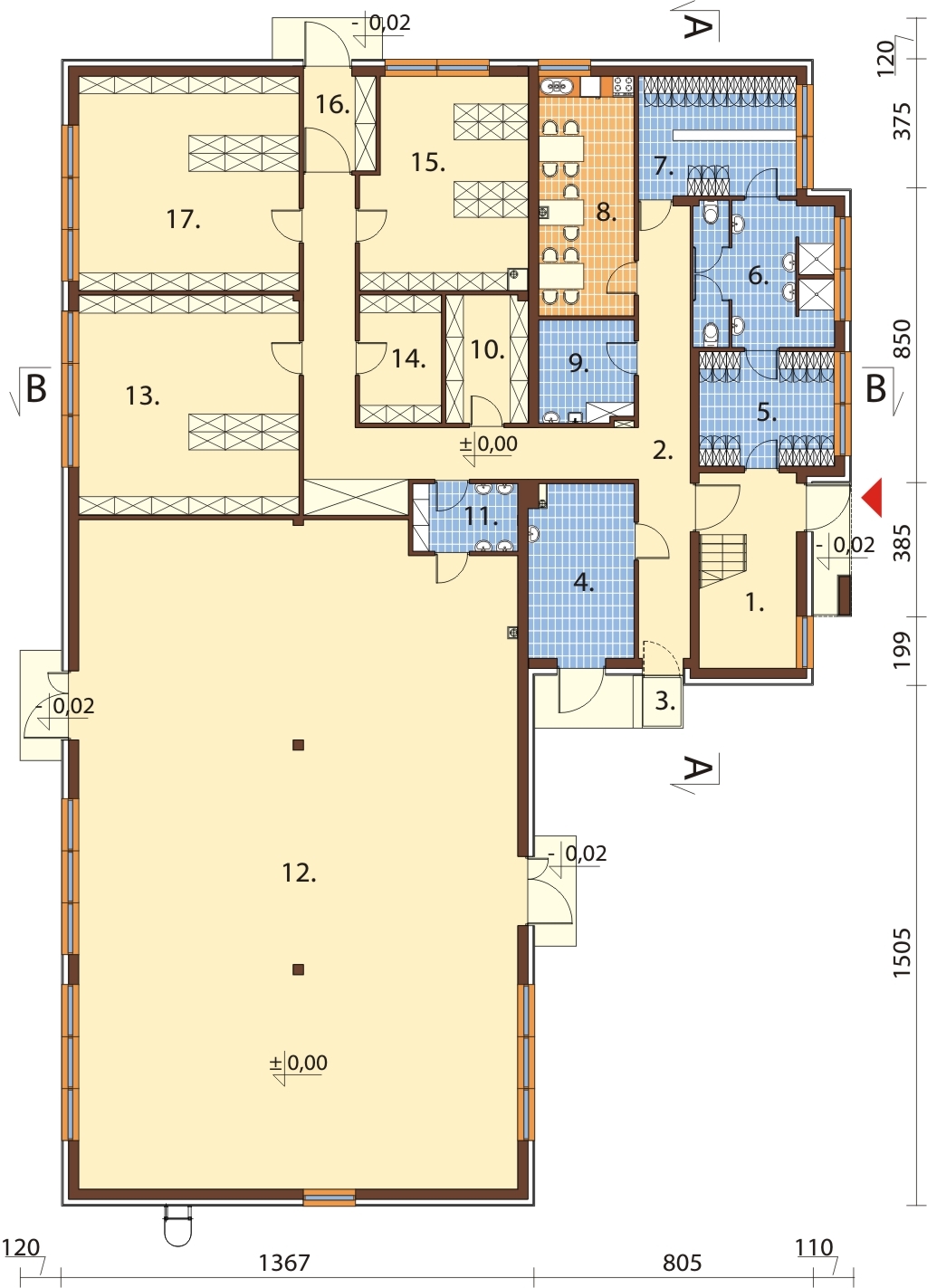

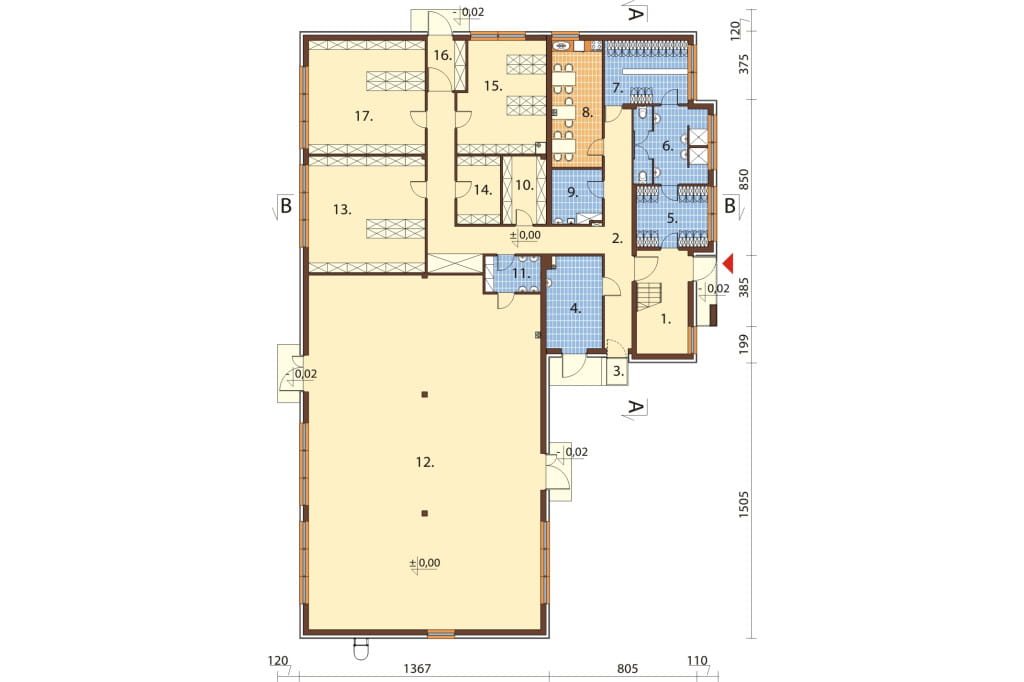

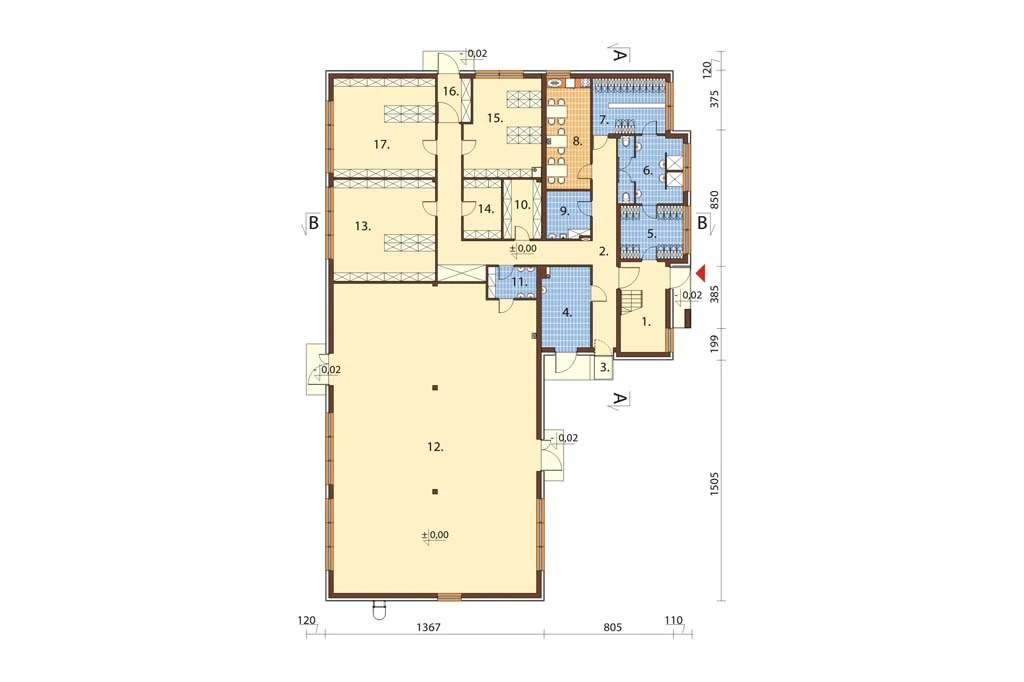

Rzut parteru
PARTER: 533,20 m2
1. Klatka schodowa - 15,93 m2
2. Korytarz - 48,22 m2
3. Szyb windy - 1,55 m2
4. Węzeł ciepła - 15,10 m2
5. Szatnia brudna - 12,97 m2
6. Łazienka - 16,67 m2
7. Szatnia czysta - 15,81 m2
8. Pokój śniadań - 19,12 m2
9. Pom. porządkowe - 8,23 m2
10. Pom. na odpady medyczney - 8,83 m2
11. Śluza umywalkowo fartuchowa - 5,96 m2
12. Laboratorium - 242,11 m2
13. Magazyn na materiał badawczy - 40,47 m2
14. Magazyn - 8,78 m2
15. Magazyn szkła - 28,21 m2
16. Punkt przyjęć materiału do badań - 5,75 m2
17. Magazyn odczynników - 39,49 m2

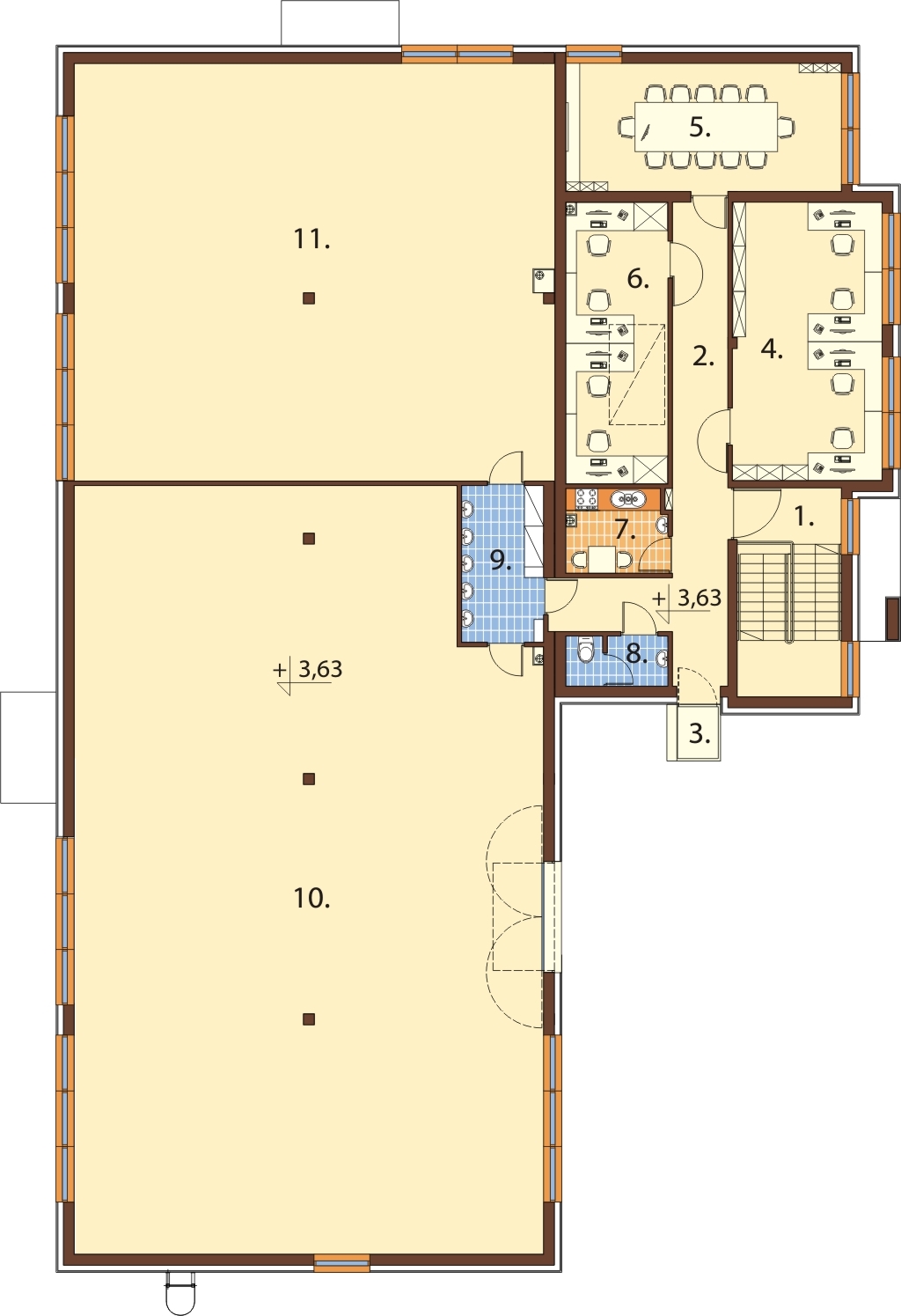

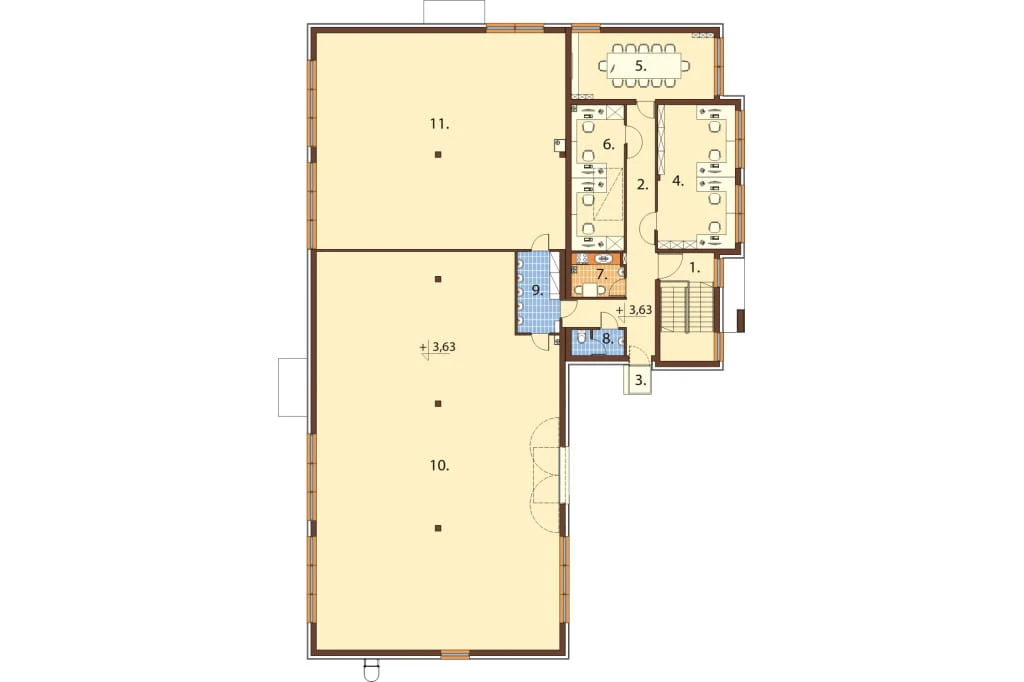

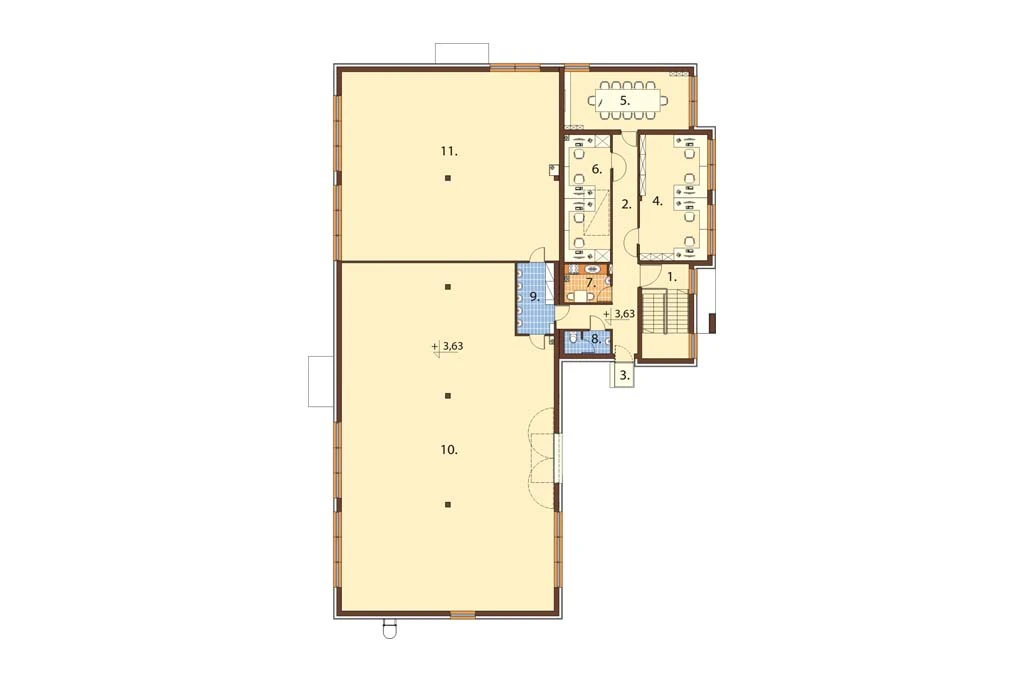

Rzut piętra / antresoli
PIĘTRO: 534,31 m2
1. Klatka schodowa - 12,54 m2
2. Korytarz - 24,49 m2
3. Szyb windy - 1,55 m2
4. Biuro - 30,39 m2
5. Pokój konferencyjny - 25,78 m2
6. Biuro - 21,00 m2
7. Pokój śniadań - 6,21 m2
8. WC - 3,69 m2
9. Śluza umywalkowo fartuchowa - 9,39 m2
10. Laboratorium - 253,11 m2
11. Laboratorium - 146,16 m2

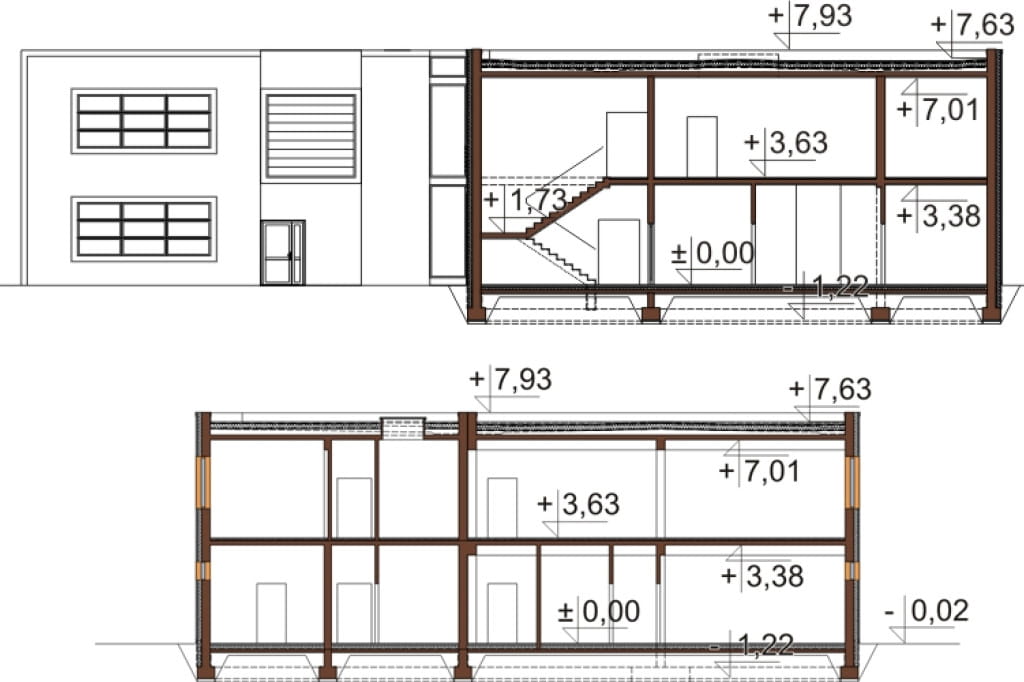

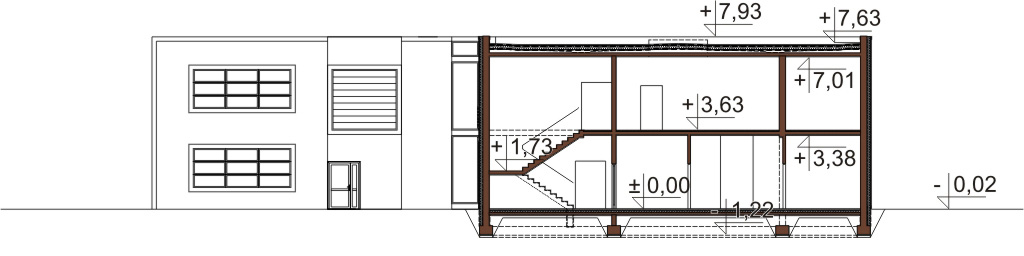

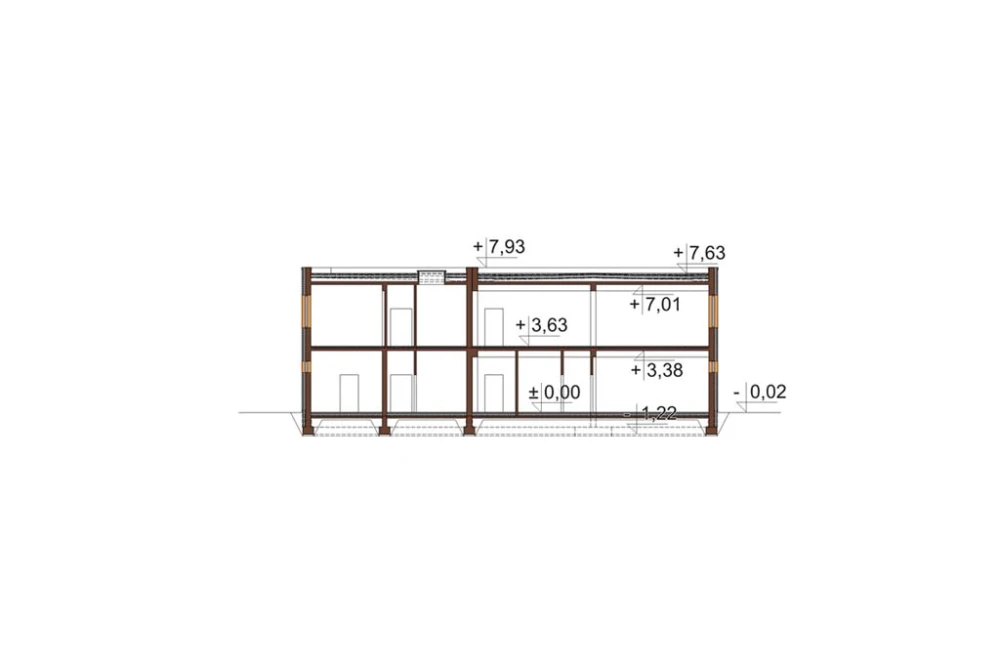

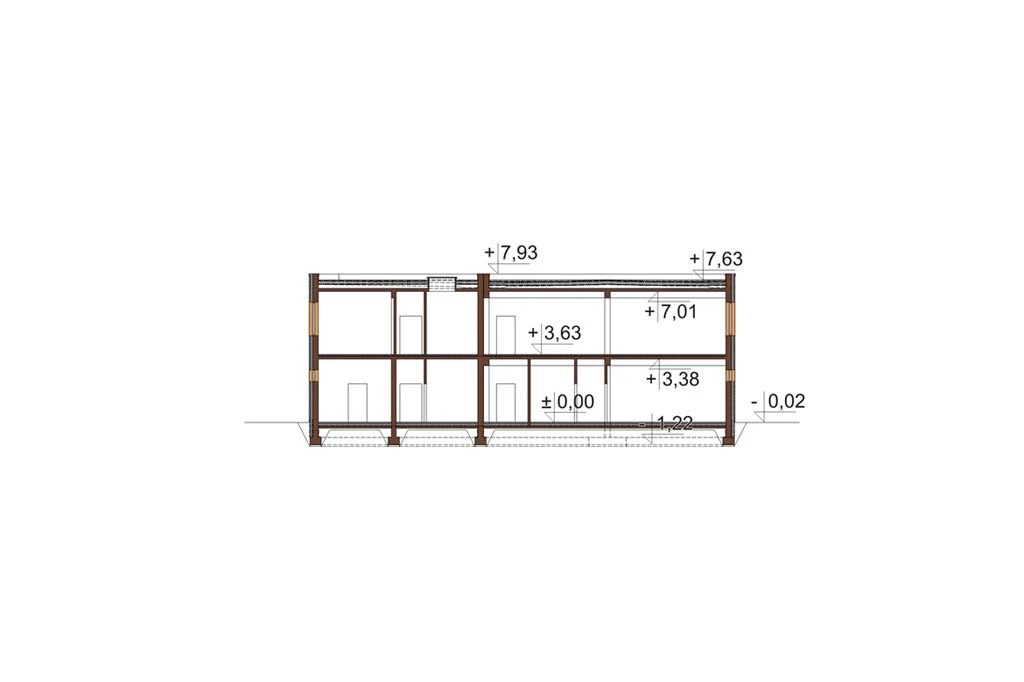

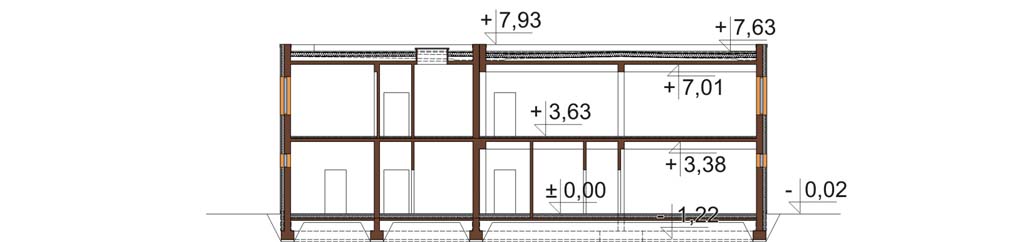

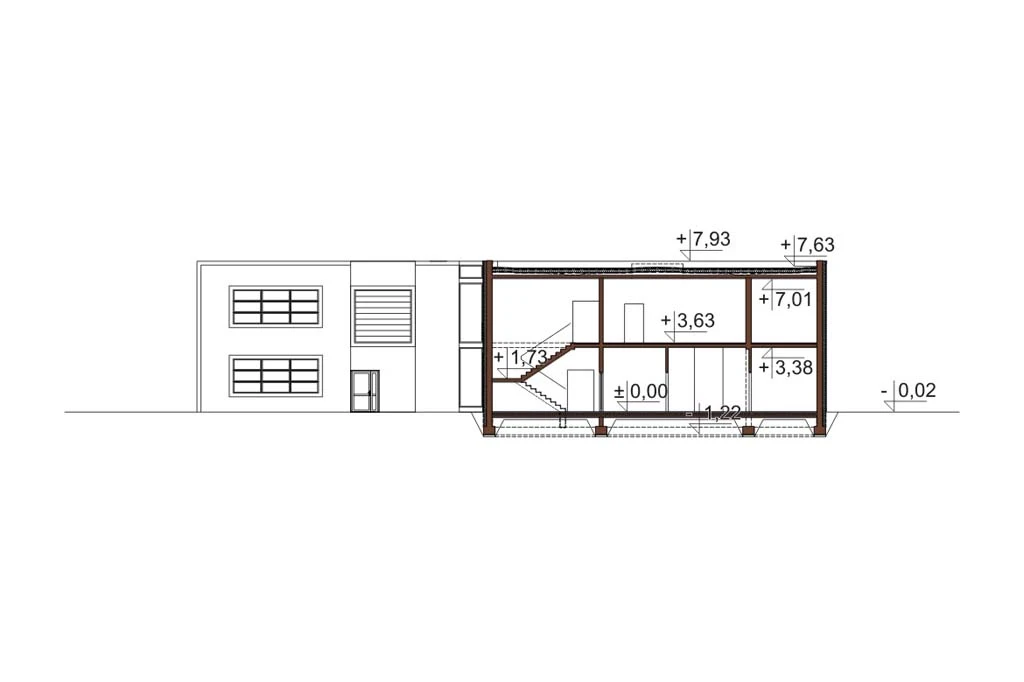

Przekrój

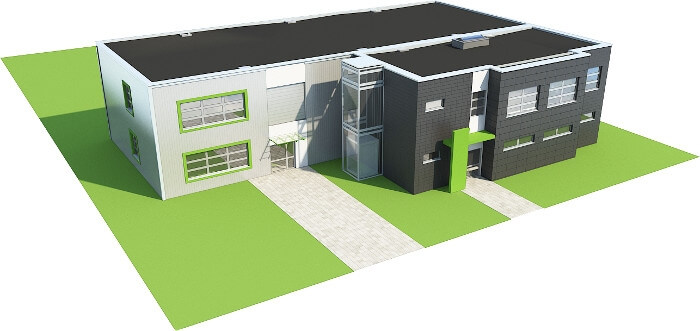

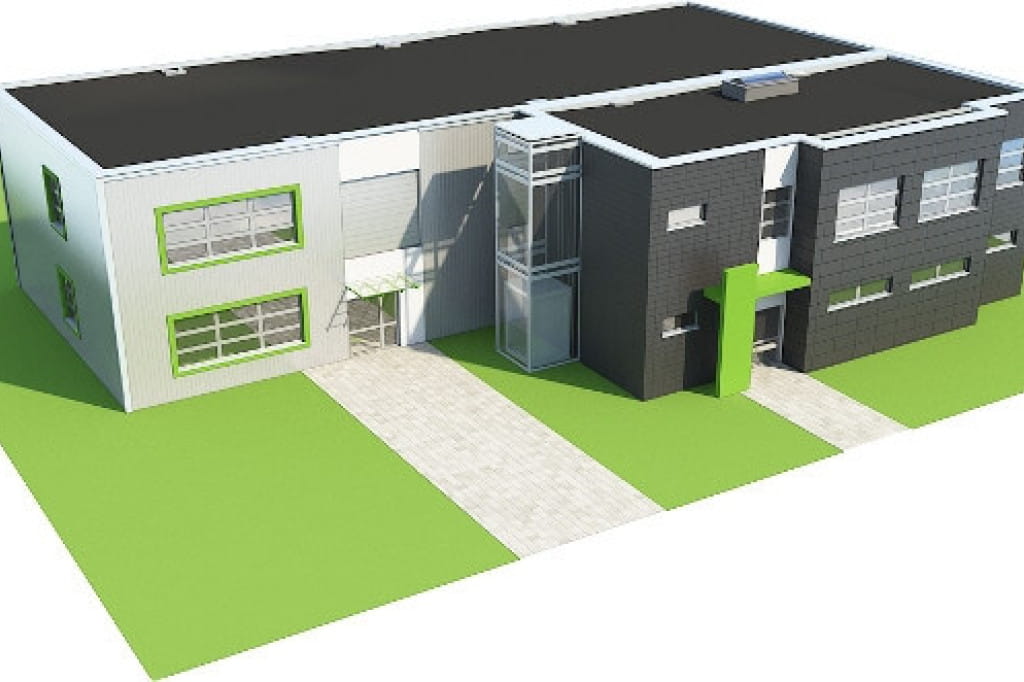

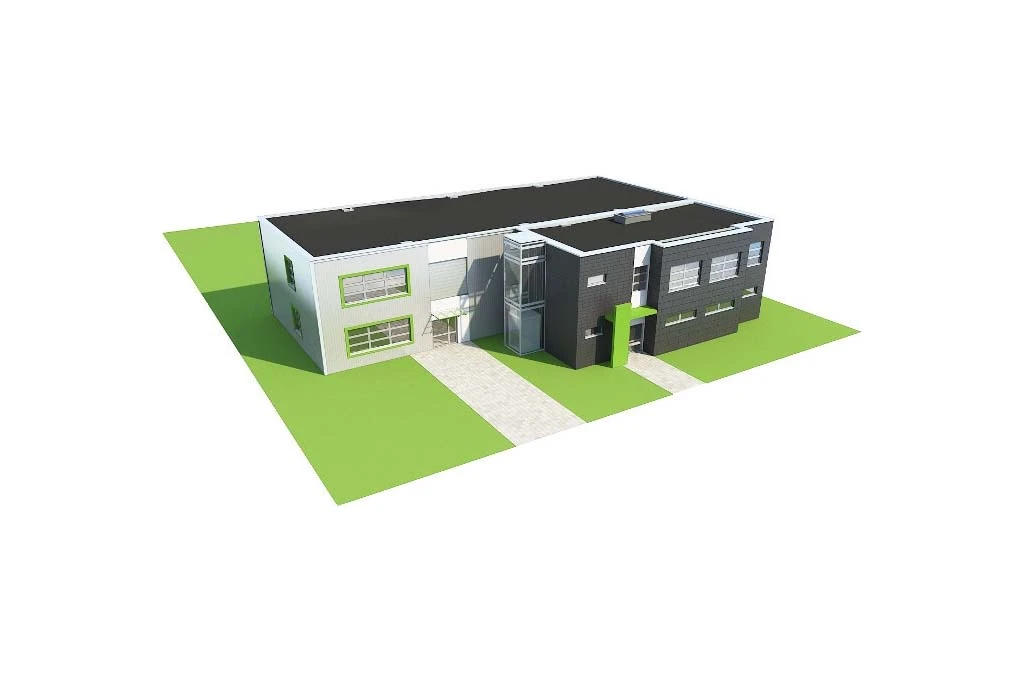

Model 3D

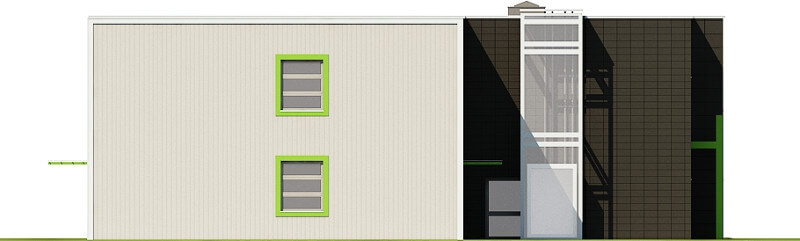

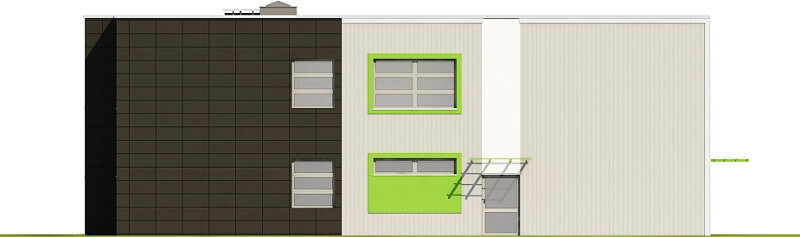

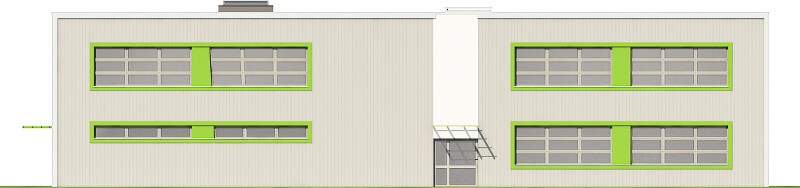

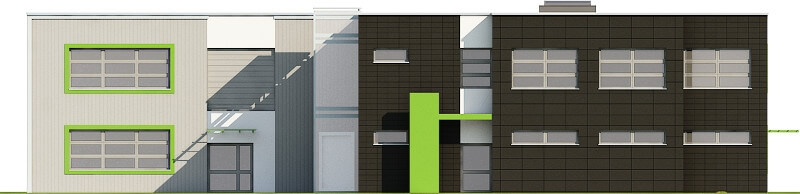

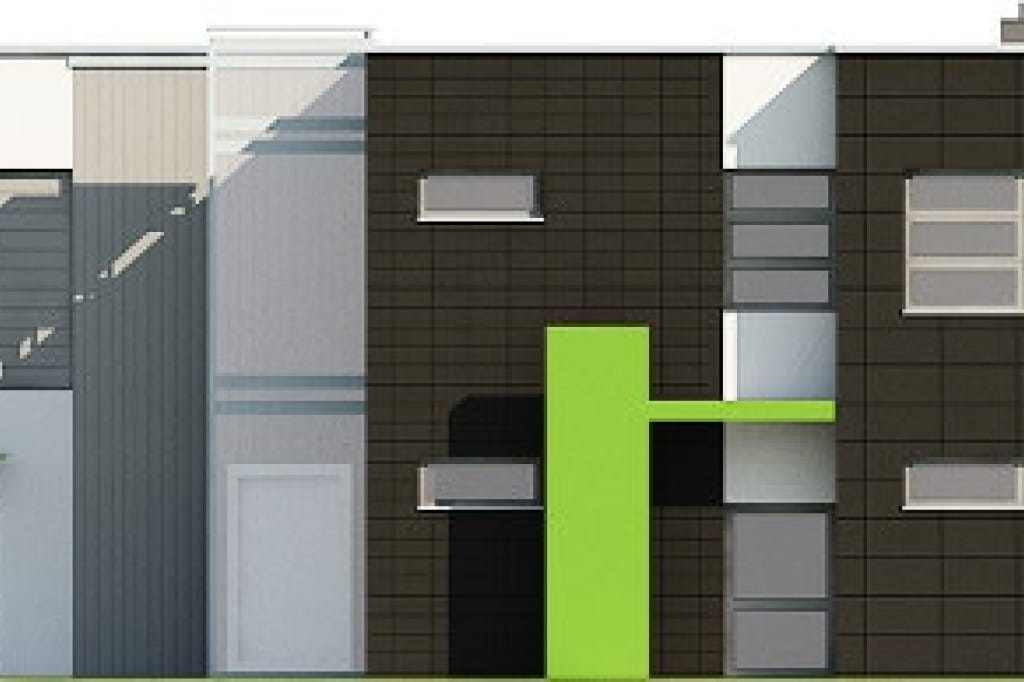

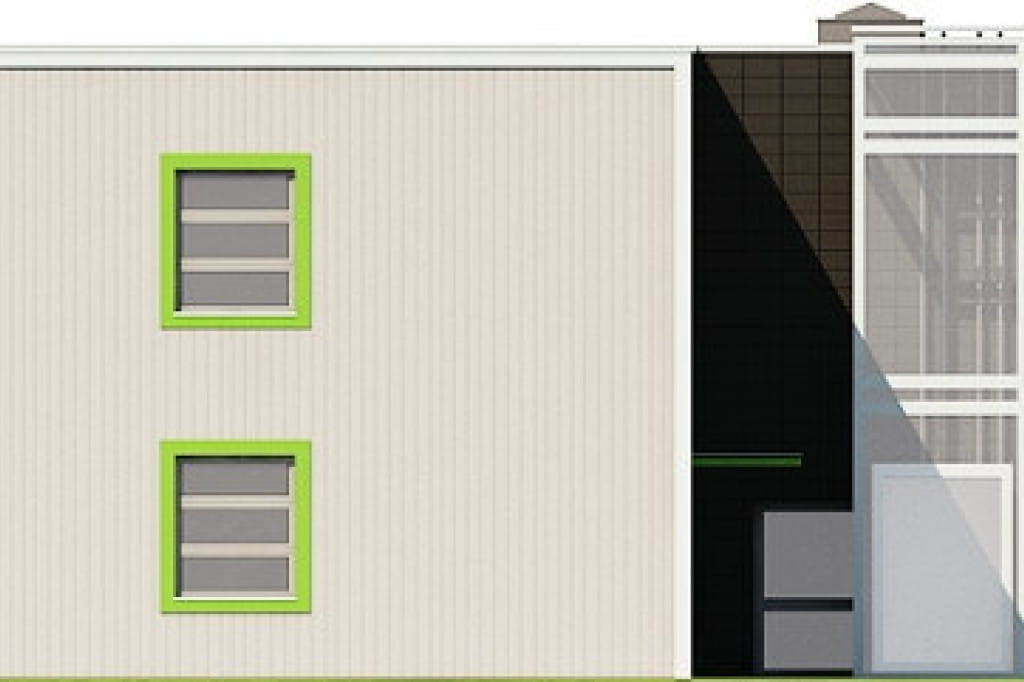

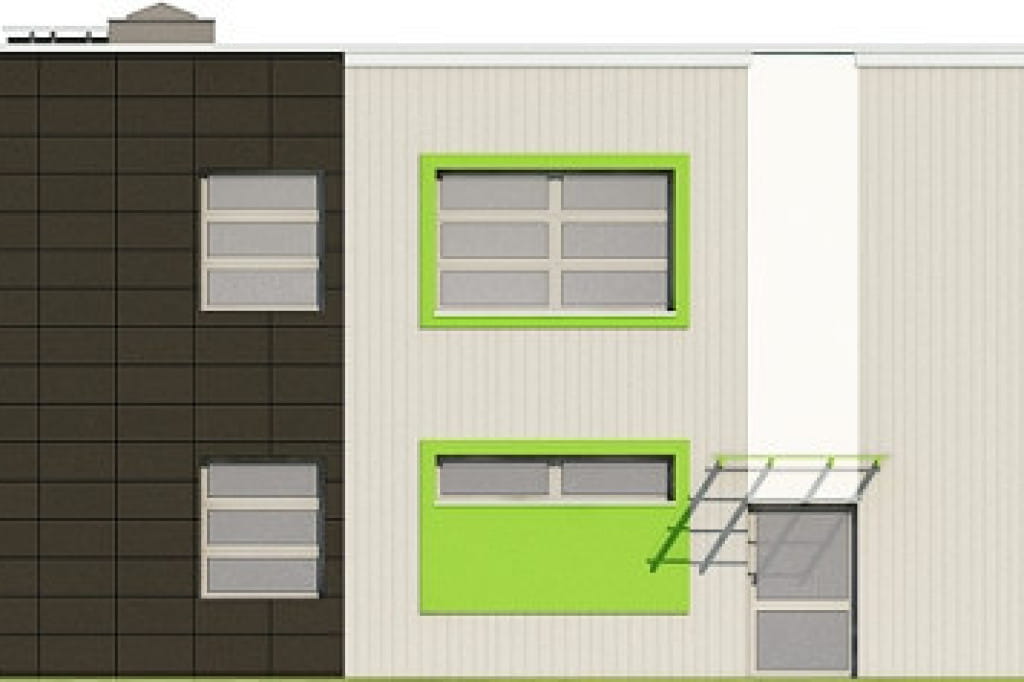

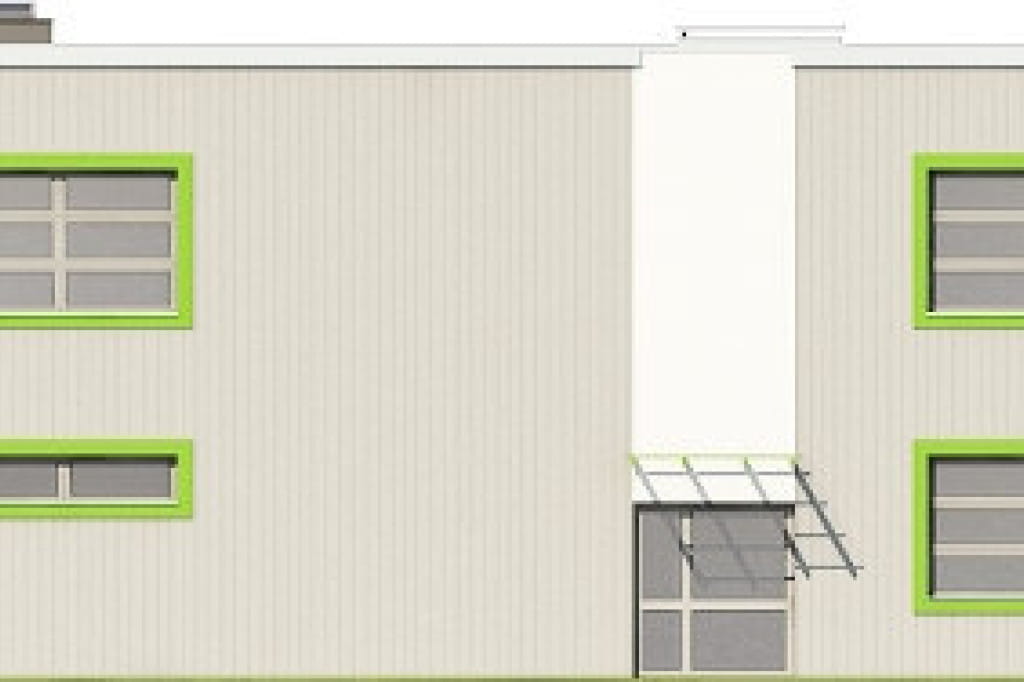

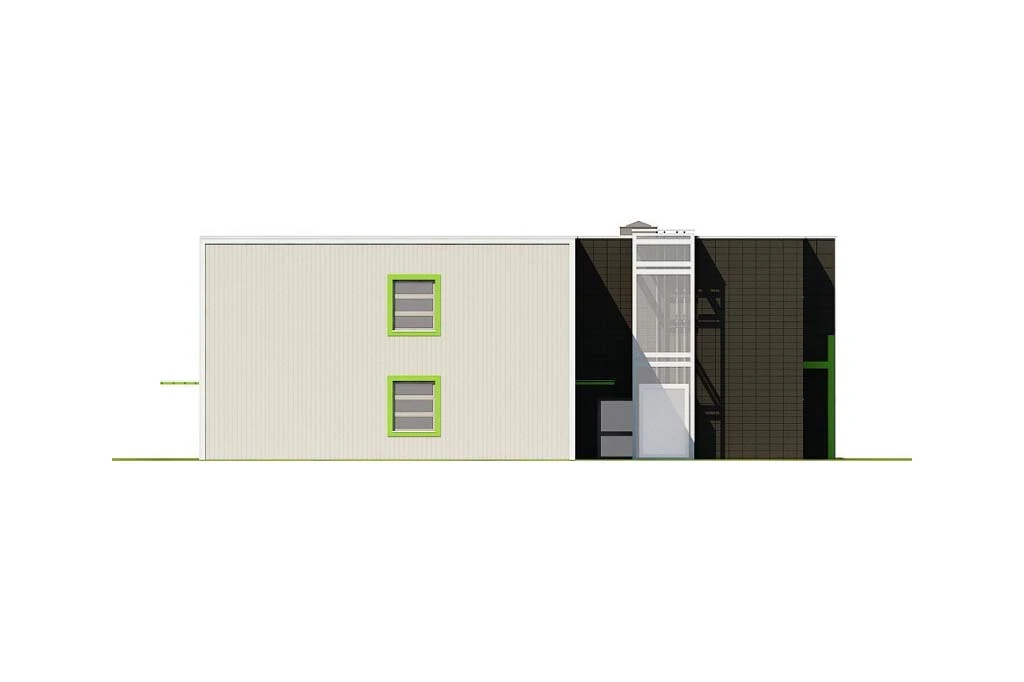

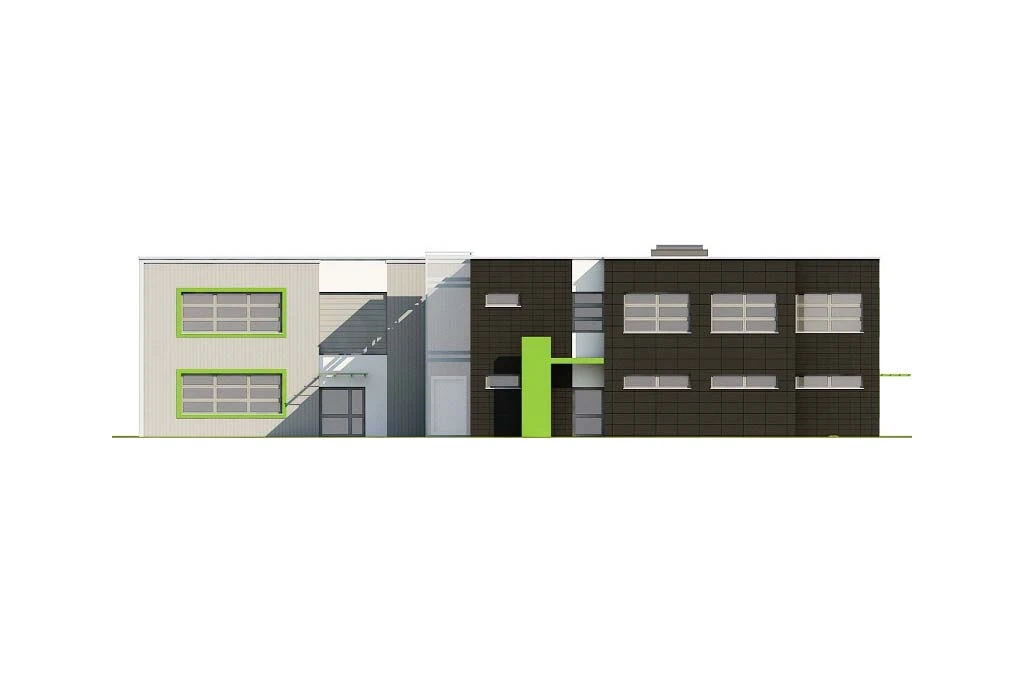

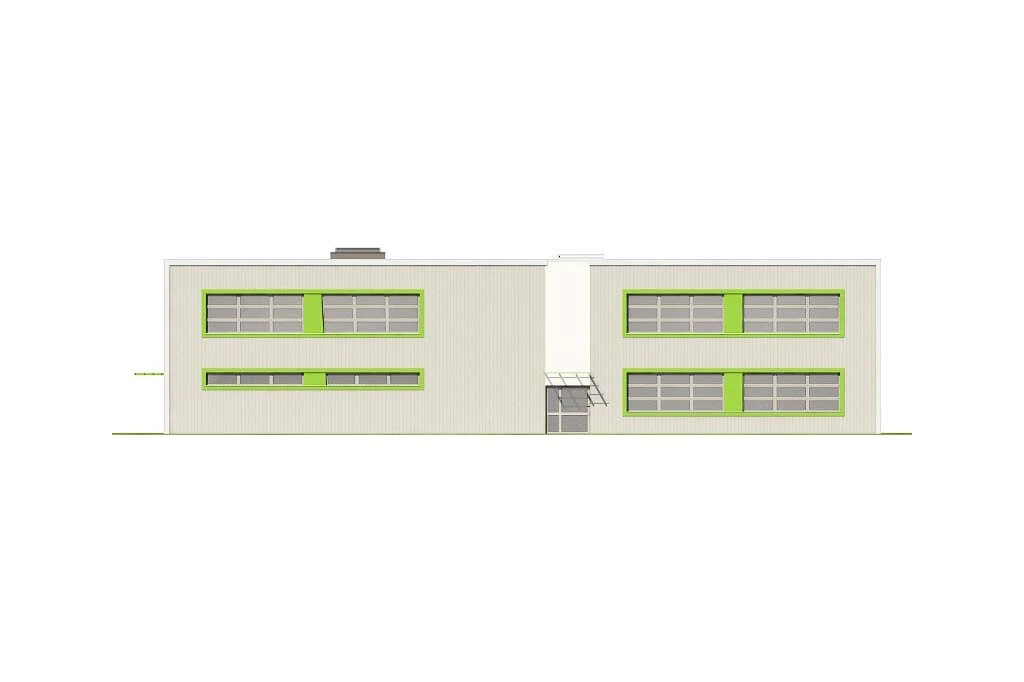

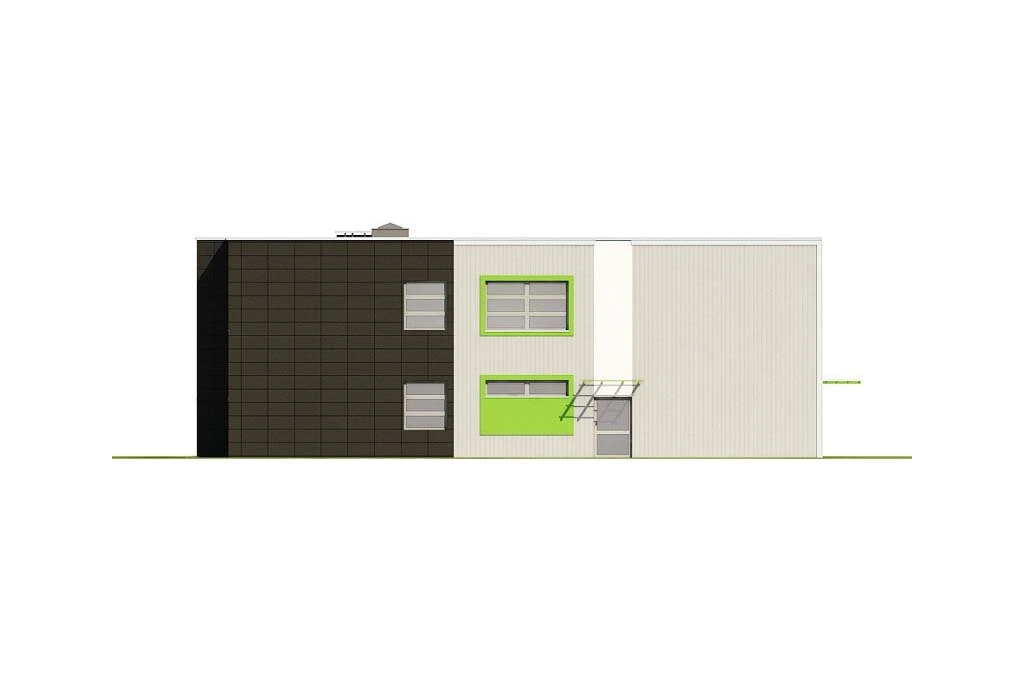

Elewacje
Informacje podstawowe
Projekt budynku magazynowo-usługowo-biurowego K-104, pełniącego funkcję laboratorium badawczego z cześcią biurową, piętrowy niepodpiwniczony.
Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm + styropian 15 cm + tynk cienkowarstwowy na siatce
Stropy w budynku: żelbetowe
Kąt nachylenia dachu: 5%
Ogrzewanie: zewnętrzne źródło ciepła
Program: laboratoria medyczne, zaplecze medyczne, magazynowe, scojalne, sanitarne, biurowe, techniczne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno wywiewna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1067.51
- Powierzchnia zabudowy (m²) 612.78
- Szerokość budynku/krótszy bok (m) 22.82
- Długość budynku/dłuższy bok (m) 33.14
- Wysokość budynku (m) 7.95
- Szerokość działki/krótszy bok (m) 30.82
- Kąt nachylenia dachu (°) 5%
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Kubatura (m³) 4810.30
- Liczba kondygnacji 2
- Rodzaj ogrzewania sieć ciepłownicza
- Liczba pomieszczeń 28
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
