Projekt

HALA MAGAZYNOWO-PRODUKCYJNA
Kod: K-103
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT do 18: 602 62 95 77
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ

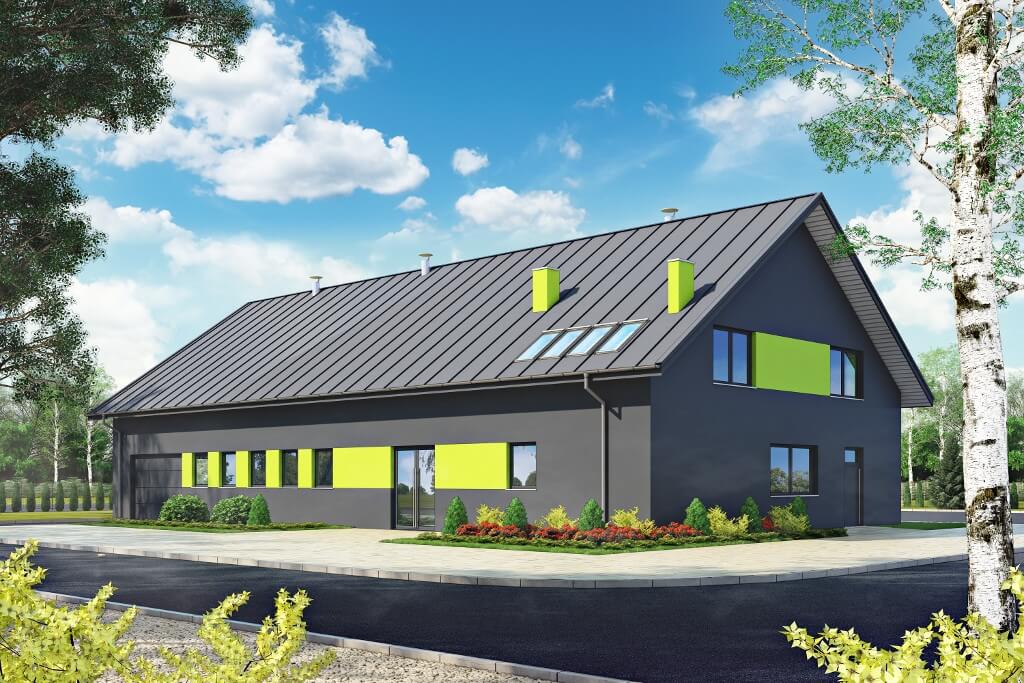

Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

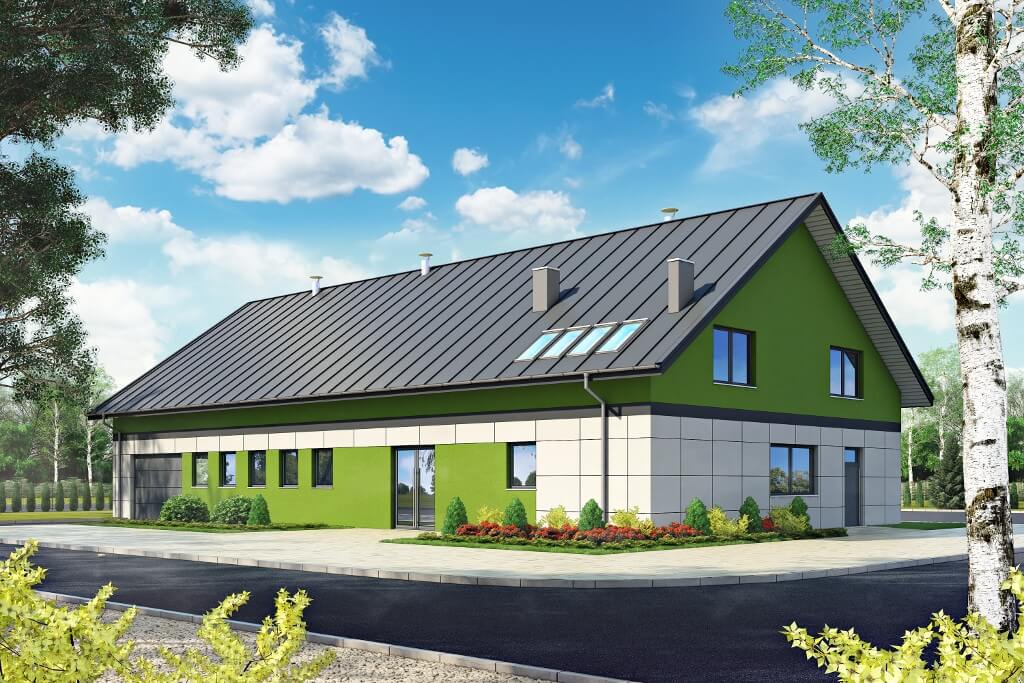

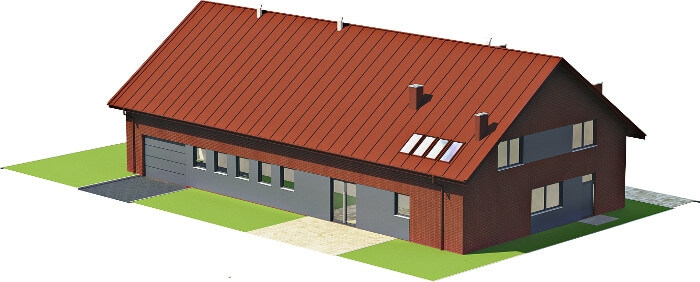

Model



Projekt K-103 - model

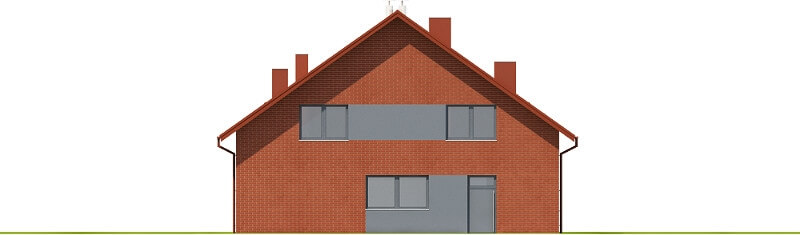

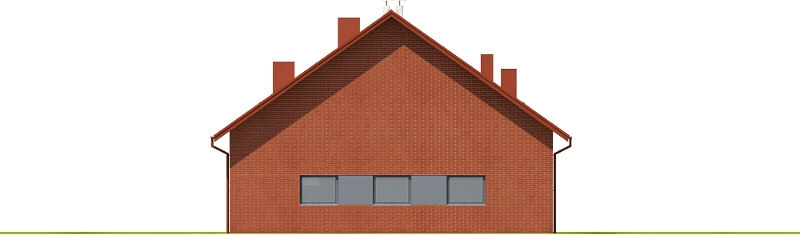

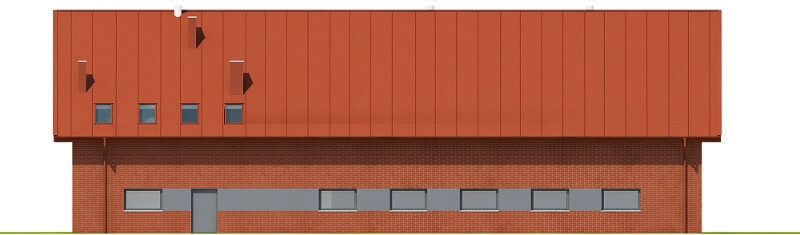

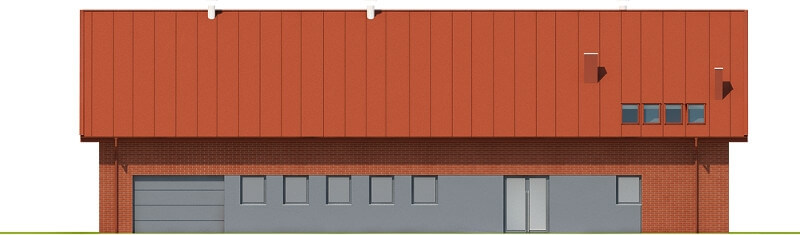

Elewacje



Projekt K-103 - elewacja
elewacja ogrodowa
Projekt K-103 - elewacja
elewacja frontowa
Projekt K-103 - elewacja
elewacja boczna
Projekt K-103 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

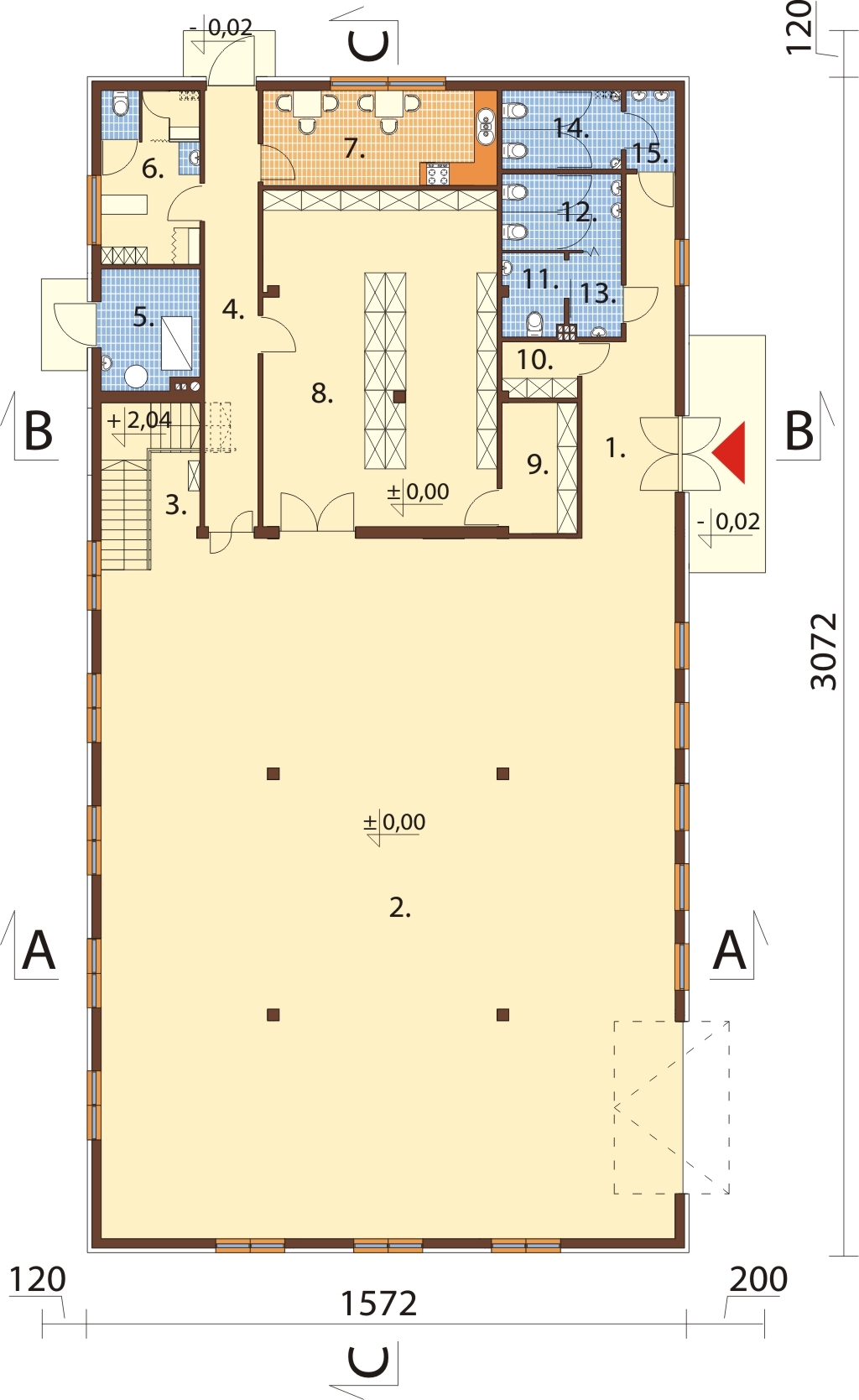

Rzut parteru



Projekt K-103 - rzut

PARTER:  424,35 m2

1. Hall - 12,51 m2

2. Hala magazynowa - 273,08 m2

3. Schowek - 3,88 m2

4. Korytarz - 15,78 m2

5. Kotłownia - 7,95 m2

6. Szatnia / łazienka- 10,91 m2

7. Pomieszczenie socjalne - 15,23 m2

8. Magazyn - 53,71 m2

9 .Magazyn - 6,72 m2

10. Magazyn - 2,83 m2

11 .WC damskie / niepełnospr.- 3,48 m2

12. WC damskie - 6,42 m2

13 .Przedsionek - 2,96 m2

14. WC męskie - 6,24 m2

15 .Przedsionek - 2,65 m2










POWIĘKSZ RZUT

Rzut poddasza



Projekt K-103 - rzut

PODDASZE:  147,65 m2 / 161,29 m2

1. Antresola - 106,30 m2/ 114,44 m2

2. Biuro - 39,00 m2/ 43,20 m2

3. Łazienka - 2,35 m2/ 3,65 m2
POWIĘKSZ RZUT

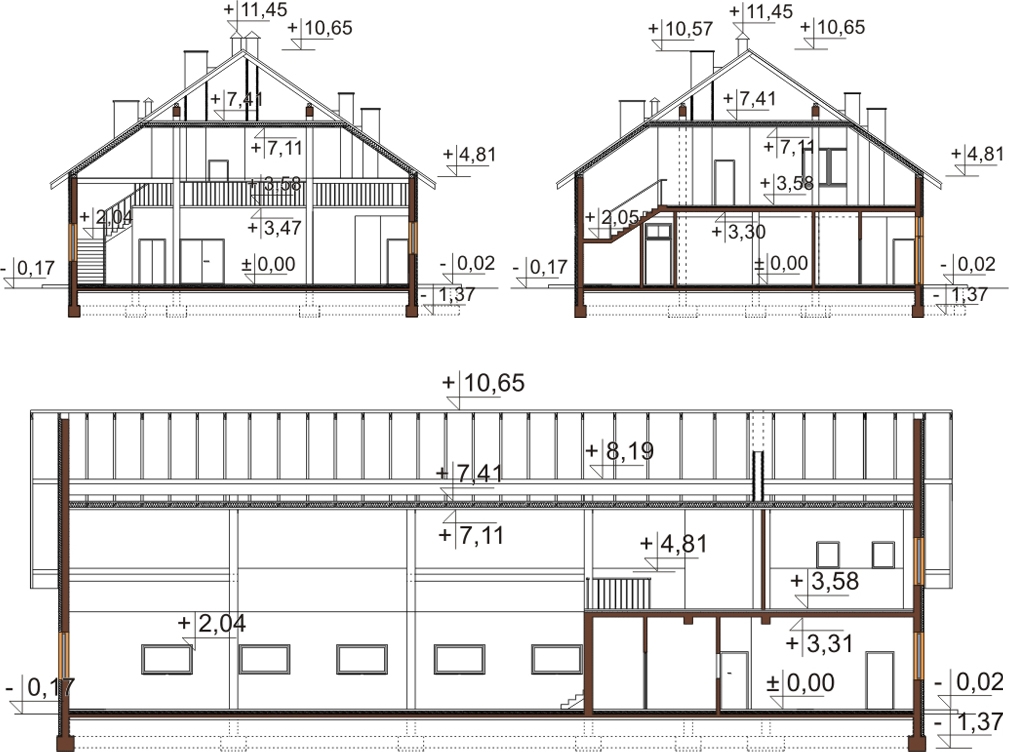

Przekrój



Projekt K-103 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt Hali produkcyjno-magazynowejj K-103
Budynak parterowy z częściowym poddaszem użytkowym (antresola), bez podpiwniczenia.

Technologia tradycyjna: ściany zewnętrzne - pustak Suporex 24 cm, styropian 12 cm, tynk zewnętrzny.
Strop nad zapleczem parteru: żelbetowy.
Kąt nachylenia dachu: 35°.
Ogrzewanie: kotłownia na paliwo stałe.
Program:
Parter:
Hall, hala magazynowa, schowek, korytarz, kotłownia, szatnia, zaplecze socjalne i sanitarne, 3 magazyny.
Antersola:
biuro, łazienka


 Powierzchnia zabudowy: 482.91 m²
Powierzchnia użytkowa: 571.65 m²
Kubatura: 5030.52 m³
Szerokość działki: 23.72 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 18
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 10,82 m
Rodzaj ogrzewania: paliwo stałe
ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Do każdego zamówionego projektu domu otrzymasz bezpłatnie

  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej
