Budynek gastronomiczny z zapleczem noclegowym
Kod: K-92
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

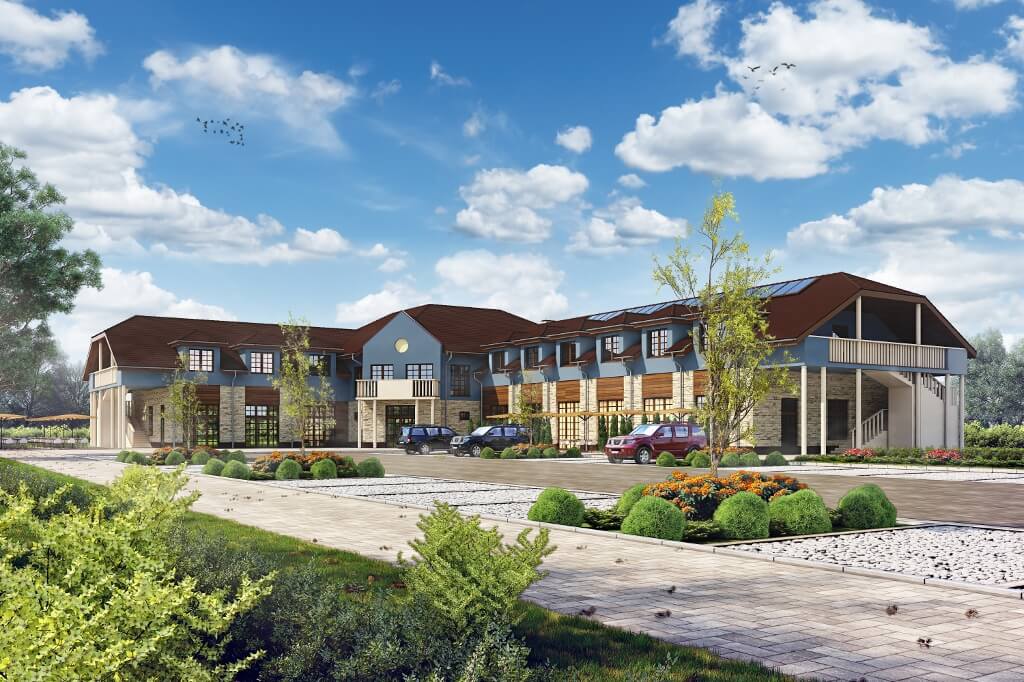

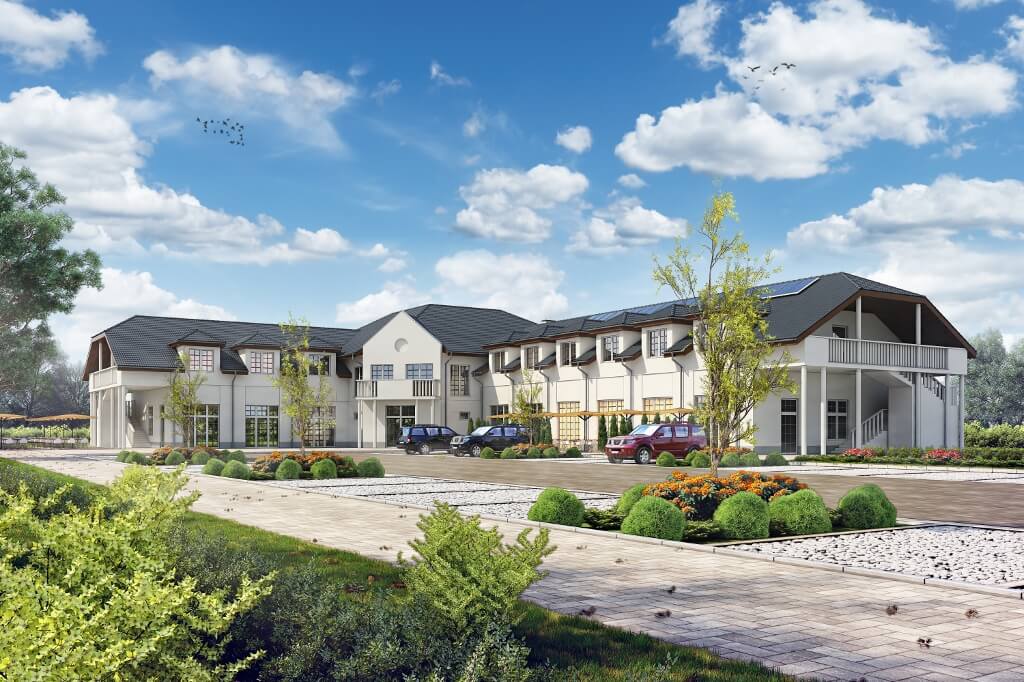

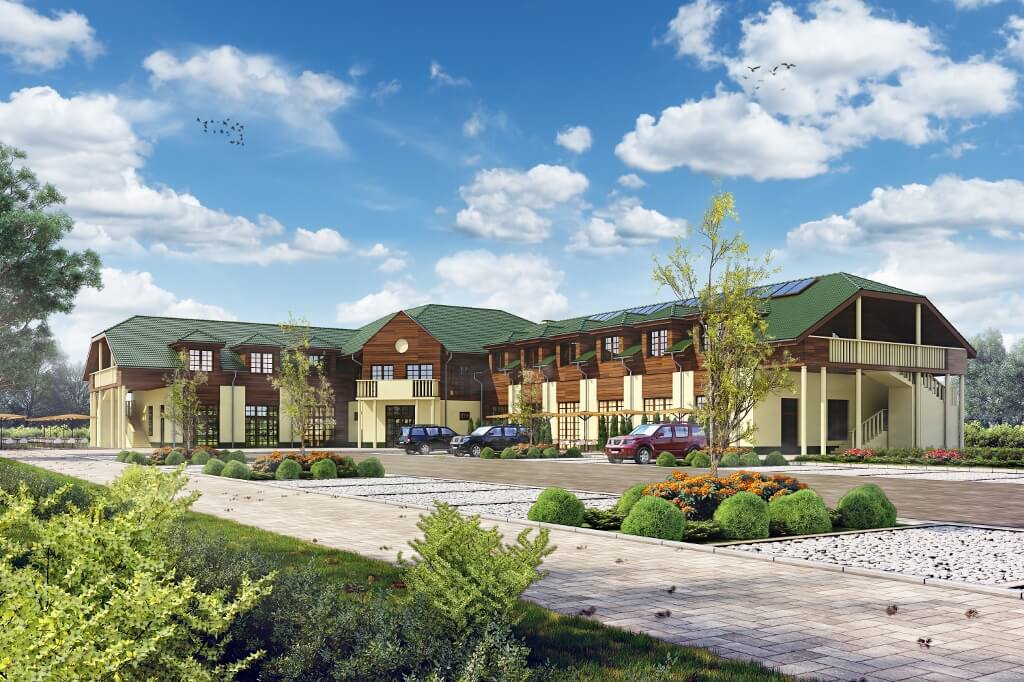

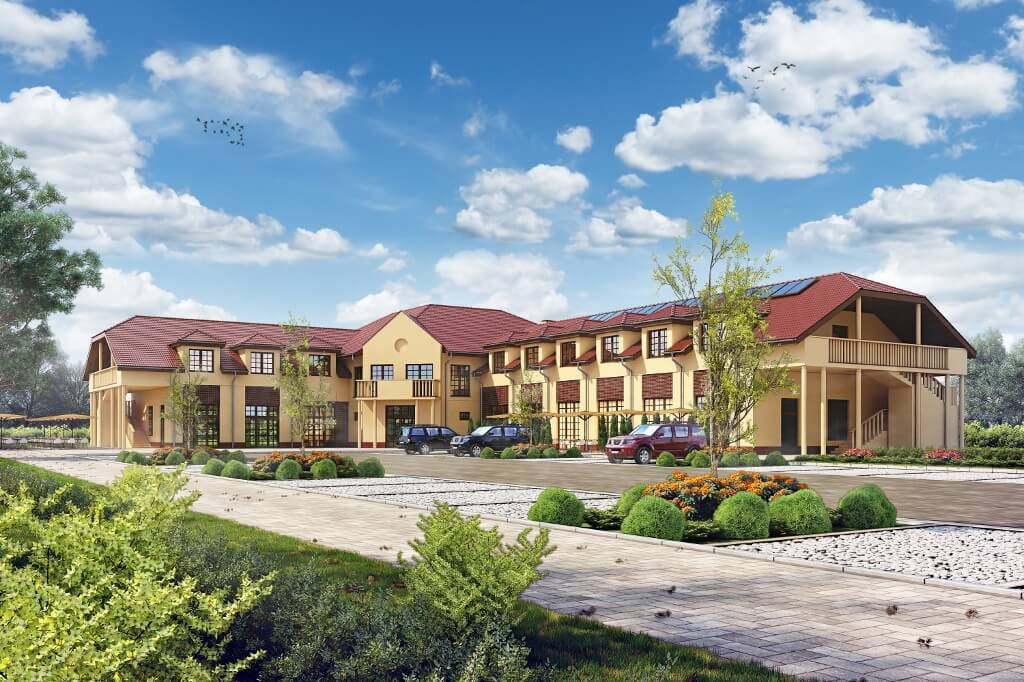

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1754,33 m2. Budynek parterowy z poddaszem użytkowym, niepodpiwniczony.

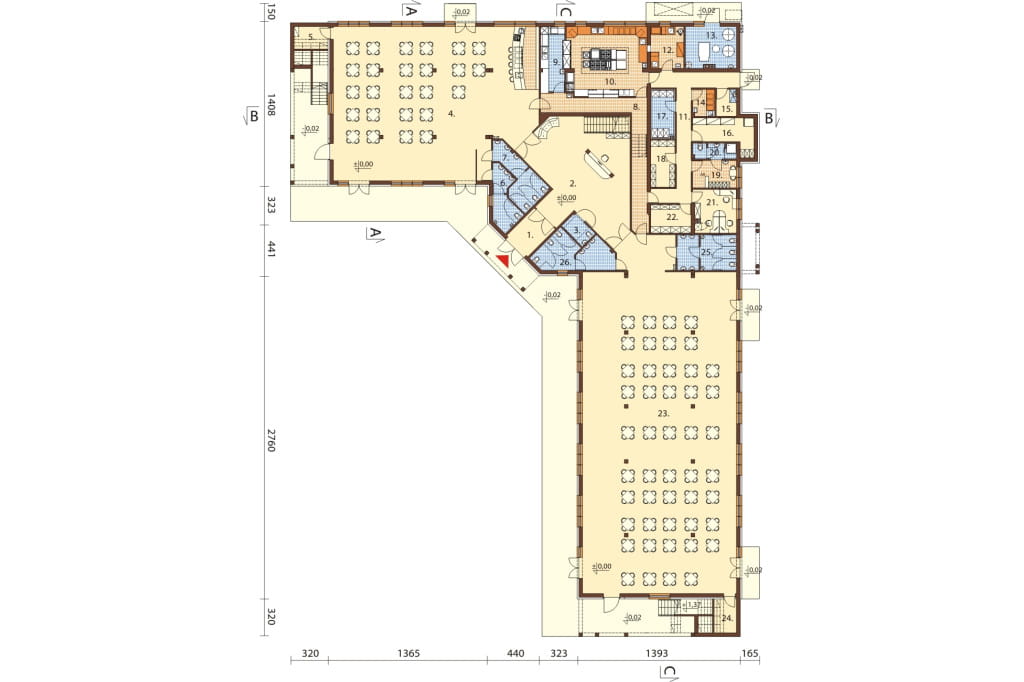

Rzut parteru
Parter: 948,73 m2
1. Wiatrołap 8,50 m2
2. Hall główny 76,47 m2
3. WC 4,01 m2
4. Sala wielofunkcyjna + bar 216,79 m2
5. Rozdzielnica elektryczna 5,62 m2
6. WC męski + przedsionek 9,12 m2
7. WC damski + przedsionek 12,46 m2
8. Rozdzielnia kelnerska 26,13 m2
9. Zmywalnia 11,55 m2
10. Kuchnia 41,00 m2
11. Korytarz 25,06 m2
12. Obróbka warzyw / jaj 6,85 m2
13. Kotłownia 18,78 m2
14. Przygotowalnia mięsa 4,00 m2
15. Magazyn 4,29 m2
16. Magazyn prod. suchych 2,43 m2
17. Chłodnia 7,49 m2
18. Magazyn 8,40 m2
19. Pokój socjalny personelu kuchni 8,87 m2
20. WC + Natrysk 5,01 m2
21. Biuro 13,40 m2
22. Magazyn 8,39 m2
23. Sala wielofunkcyjna 375,56 m2
24. Magazyn na alkohol 5,62 m2
25. WC męski + przedsionek 15,71 m2
26. WC damski + przedsionek 15,71 m2

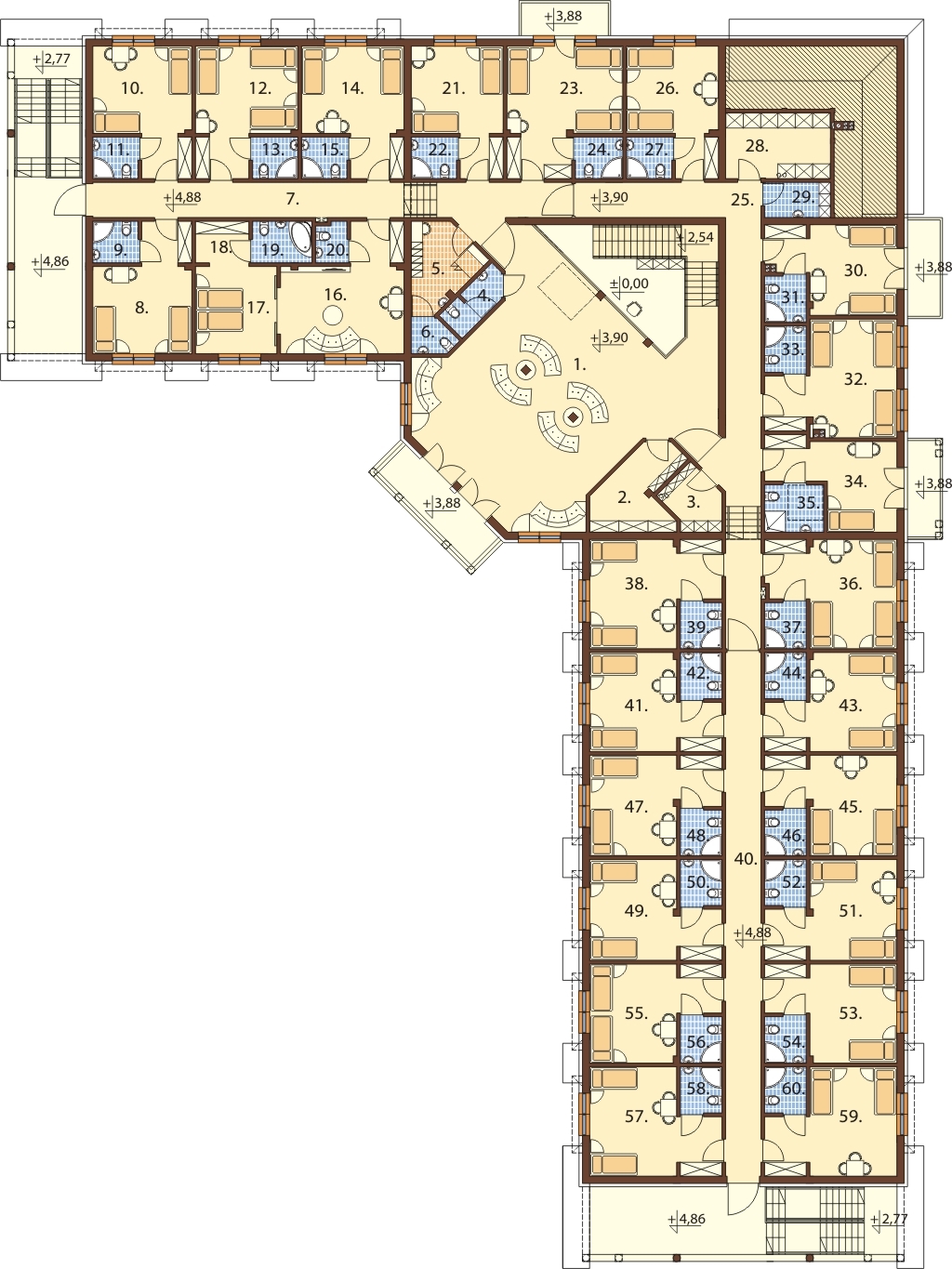

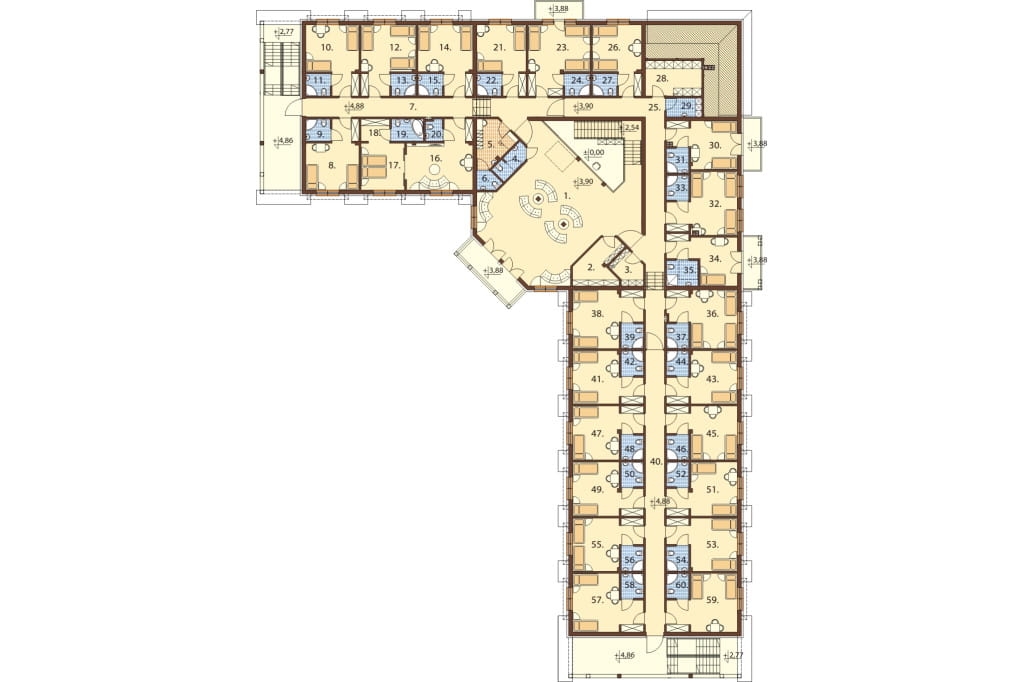

Rzut poddasza
Poddasze: 805,60 m2
1. Kl. schodowa + hall 107,44 m2
2. Mag. bielizny czystej 10,68 m2
3. Mag. bielizny brudnej 5,48 m2
4. WC 4,01 m2
5. Pokój socjalny 9,25 m2
6. WC 2,66 m2
7. Korytarz 32,70 m2
8. Pokój dwuosobowy 18,52 m2
9. Łazienka 3,49 m2
10. Pokój dwuosobowy 18,52 m2
11. Łazienka 3,49 m2
12. Pokój trzyosobowy 19,24 m2
13. Łazienka 3,49 m2
14. Pokój dwuosobowy 19,24 m2
15. Łazienka 3,49 m2
16. Pokój wypoczynkowy 21,88 m2
17. Pokój sypialny, dwuosobowy 12,49 m2
18. Garderoba 4,11 m2
19. Łazienka 4,56 m2
20. Łazienka 2,41 m2
21. Pokój dwuosobowy 18,08 m2
22. Łazienka 3,49 m2
23. Pokój trzyosobowy 23,54 m2
24. Łazienka 3,49 m2
25. Korytarz 41,67 m2
26. Pokój dwuosobowy 18,08 m2
27. Łazienka 3,49 m2
28. Magazyn 5,88 m2
29. Pom. porządkowe 2,62 m2
30. Pokój dwuosobowy 17,96 m2
31. Łazienka 3,56 m2
32. Pokój dwuosobowy 22,97 m2
33. Łazienka 3,56 m2
34. Pokój jednoosobowy 16,46 m2
35. Łazienka 5,18 m2
36. Pokój trzyosobowy 20,61 m2
37. Łazienka 3,56 m2
38. Pokój dwuosobowy 20,61 m2
39. Łazienka 3,56 m2
40. Korytarz 34,12 m2
41. Pokój dwuosobowy 18,45 m2
42. Łazienka 3,56 m2
43. Pokój dwuosobowy 18,45 m2
44. Łazienka 3,56 m2
45. Pokój dwuosobowy 18,84 m2
46. Łazienka 3,53 m2
47. Pokój dwuosobowy 18,84 m2
48. Łazienka 3,53 m2
49. Pokój dwuosobowy 18,84 m2
50. Łazienka 3,53 m2
51. Pokój dwuosobowy 18,84 m2
52. Łazienka 3,53 m2
53. Pokój dwuosobowy 18,45 m2
54. Łazienka 3,56 m2
55. Pokój dwuosobowy 18,45 m2
56. Łazienka 3,56 m2
57. Pokój dwuosobowy 20,66 m2
58. Łazienka 3,56 m2
59. Pokój dwuosobowy 20,66 m2
60. Łazienka 3,56 m2

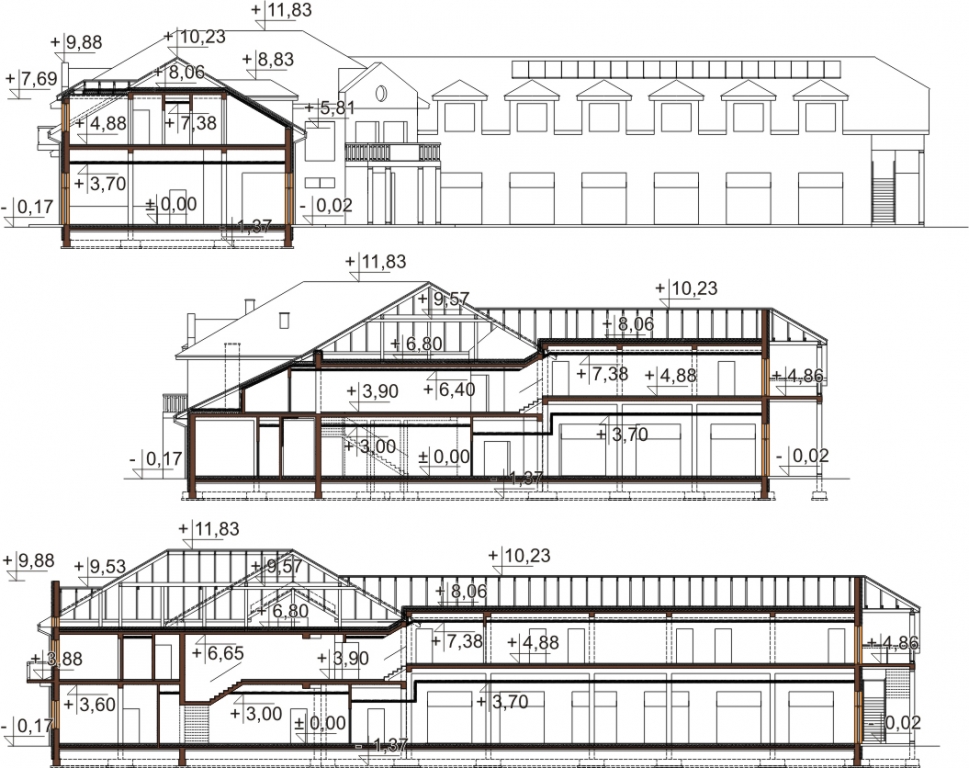

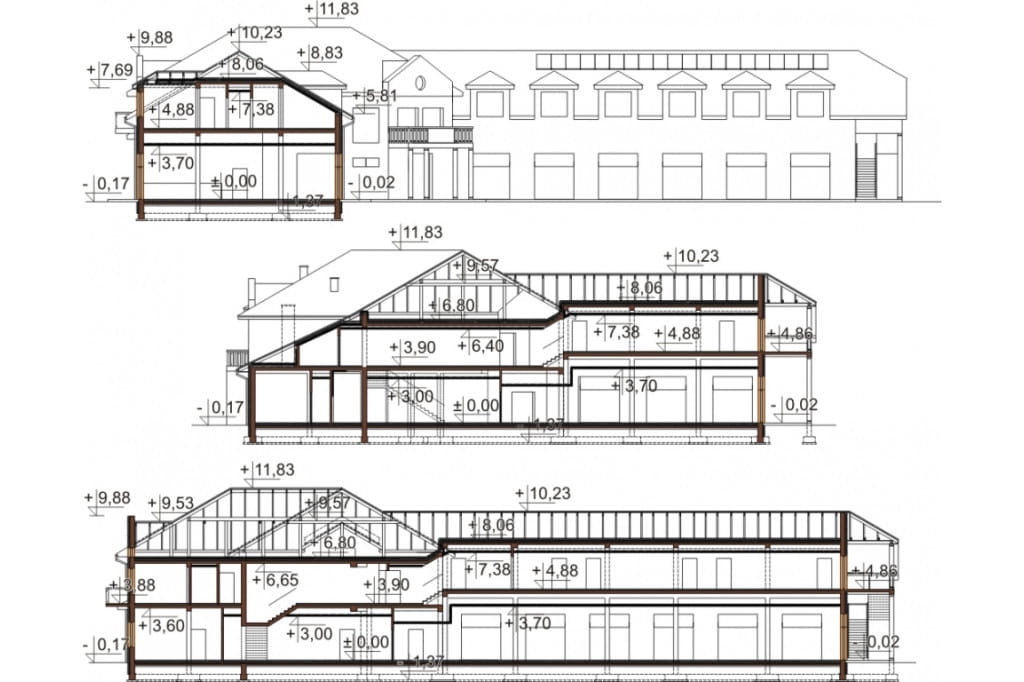

Przekrój

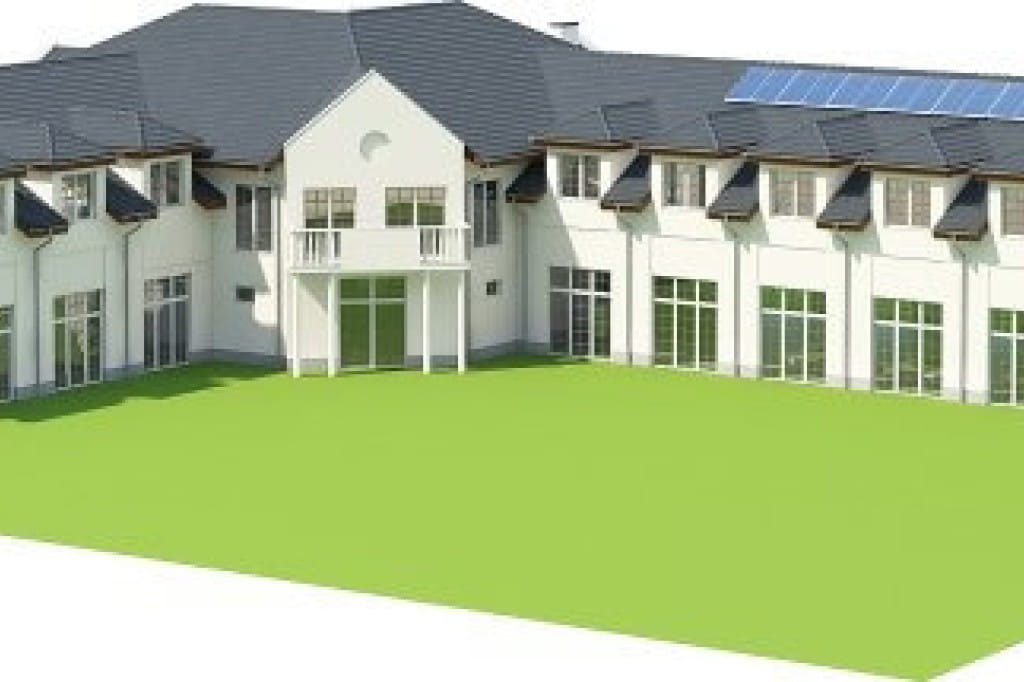

Model

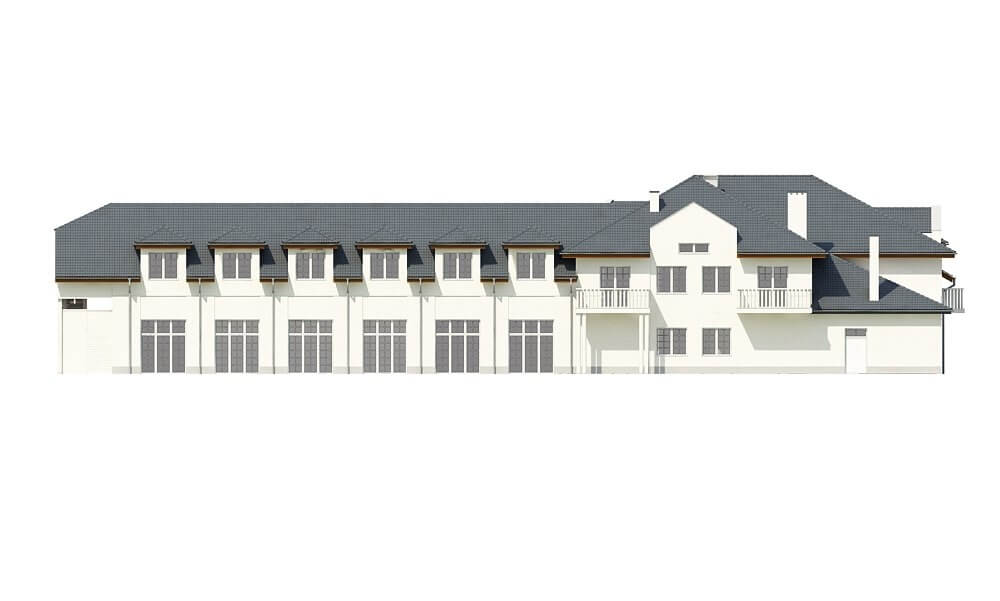

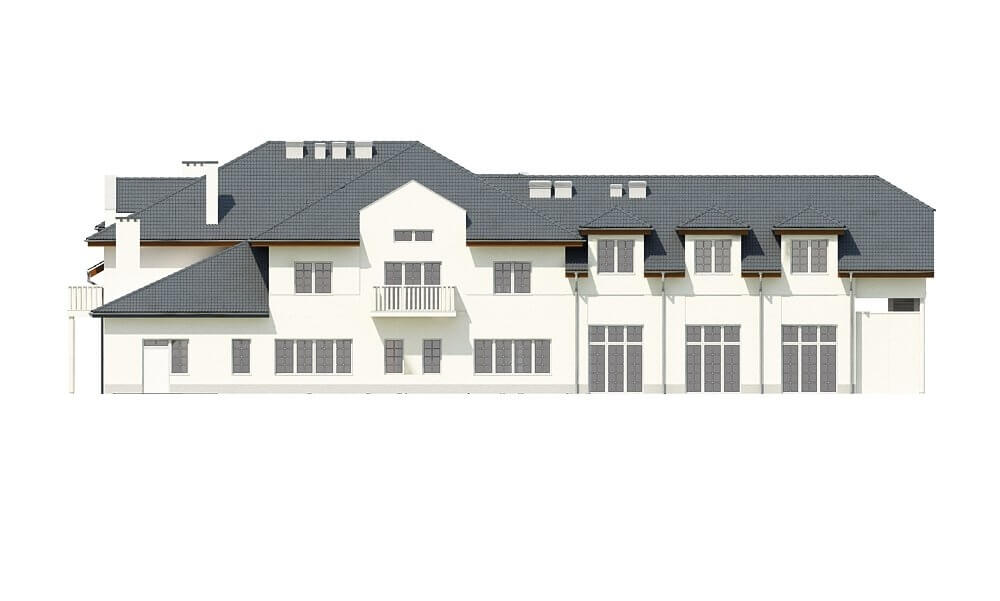

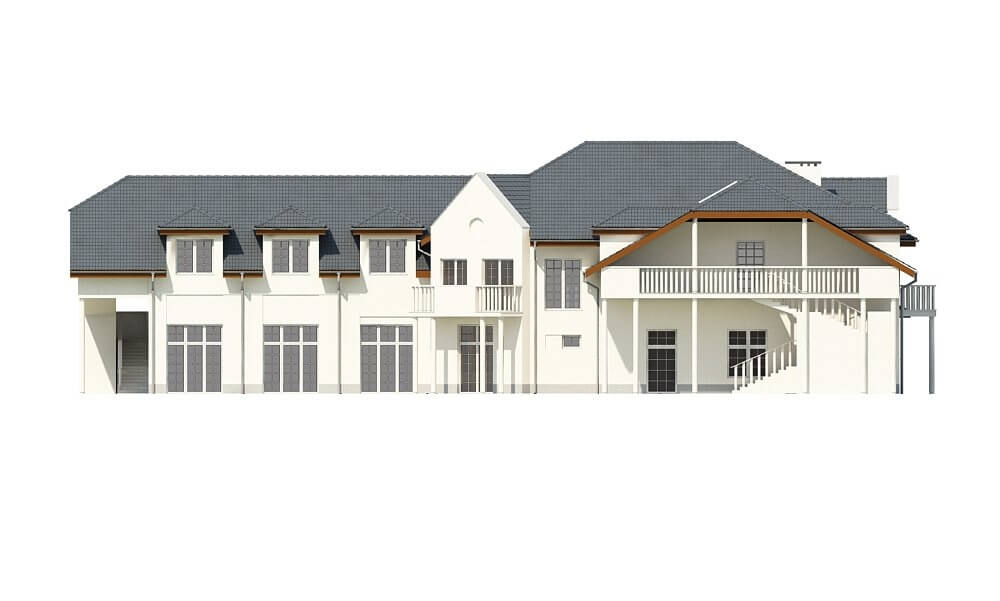

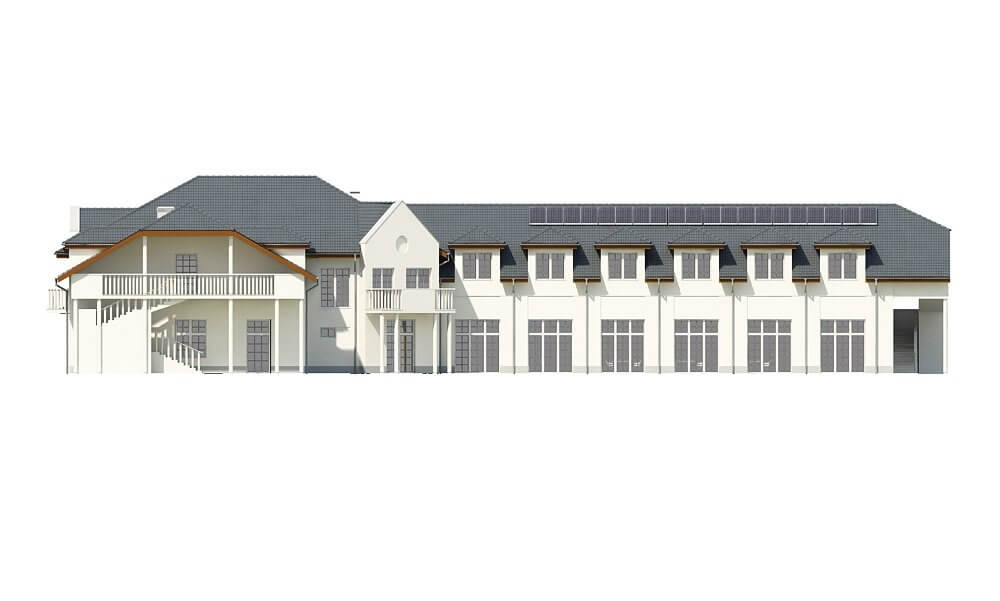

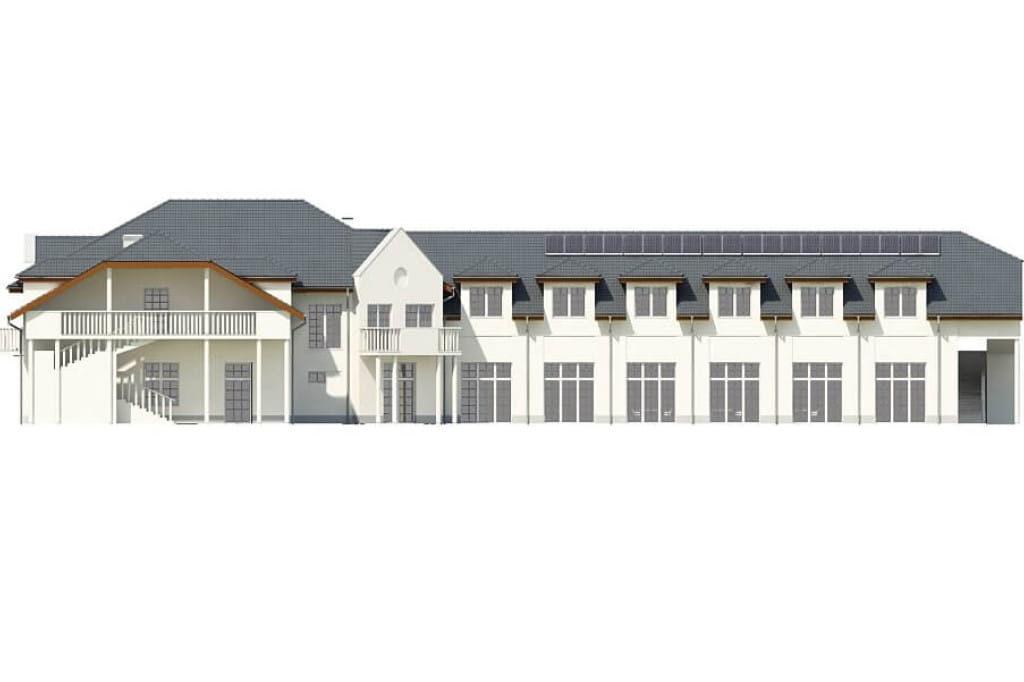

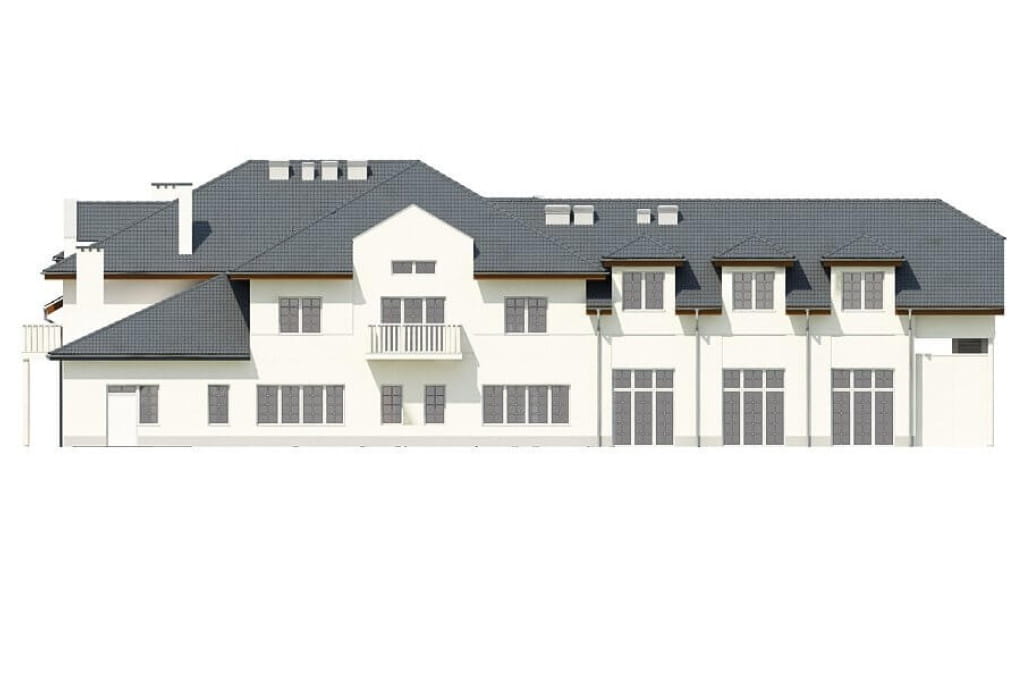

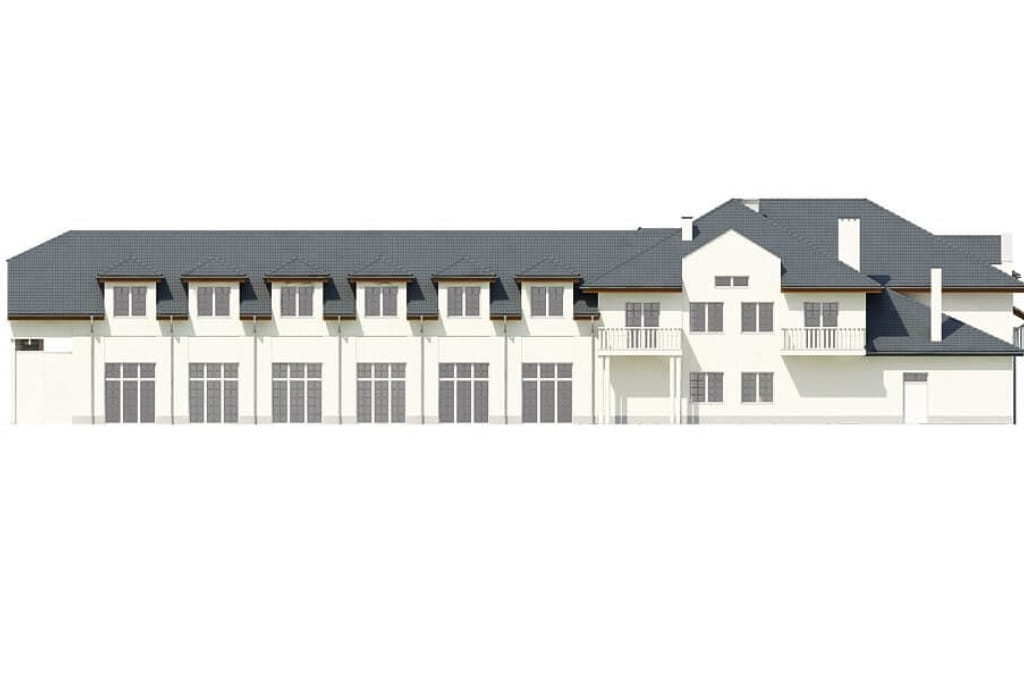

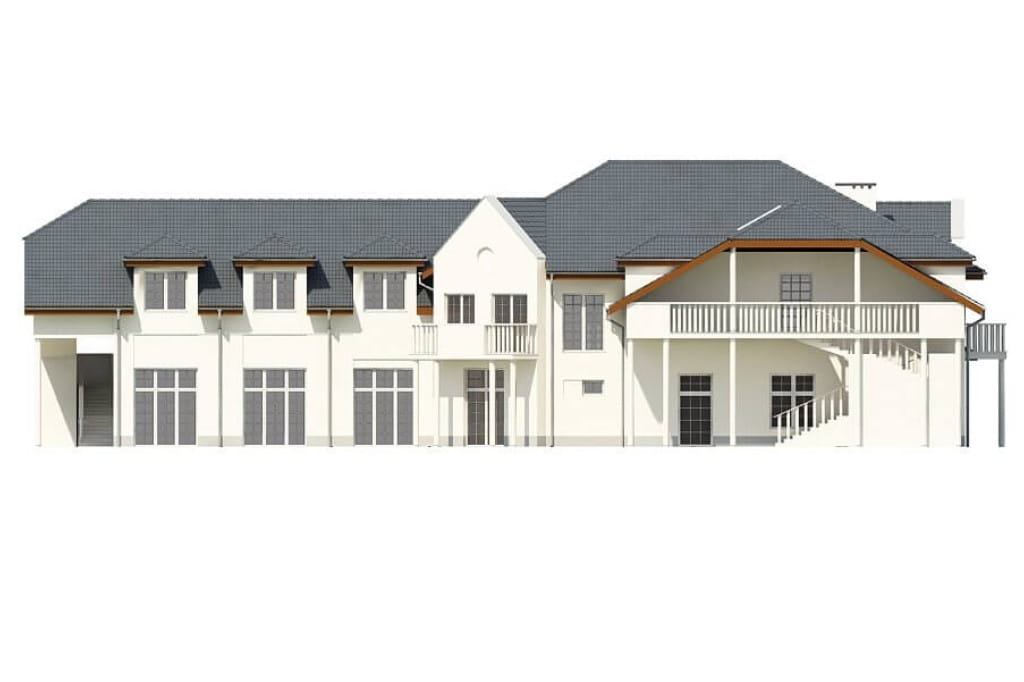

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustaki ceramiczne 30 cm, styropian 15 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 30°
Ogrzewanie: kotłownia gazowa, instalacja solarna
Wentylacja: mechaniczna nawiewno-wywiewna z odzyskiem ciepła
Program użytkowy parteru: wiatrołap, komunikacja z recepcją, dwie sale wielofunkcyjne z barem, WC męski i damski, WC dla niepełnosprawnych, 2 magazyny na alkohol, kuchnia + zaplecze, trzy magazyny, chłodnia, pom. socjalne dla personelu kuchni, biuro.
Program użytkowy poddasza: komunikacja, 19 pokoi dwuosobowych (w tym jeden apartament dwuosobowy), 3 pokoje trzyosobowe, jeden pokój jednoosobowy, magazyn bielizny czystej, magazyn bielizny brudnej, magazyn, pom. porządkowe, WC ogólnodostępne, pokój socjalny z WC
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- przedmiar robót budowlanych
- projekt technologiczny zaplecza kuchennego
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 40 - 50
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1754.33
- Powierzchnia zabudowy (m²) 1156.60
- Szerokość budynku/krótszy bok (m) 40.06
- Długość budynku/dłuższy bok (m) 52.52
- Wysokość budynku (m) 12.00
- Szerokość działki/krótszy bok (m) 46.06
- Długość działki/dłuższy bok (m) 59.52
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 9498.20
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 71.92
- Wentylacja* mechaniczna
- Liczba pomieszczeń 86
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
