Hala magazynowo biurowa
Kod: LK-100
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

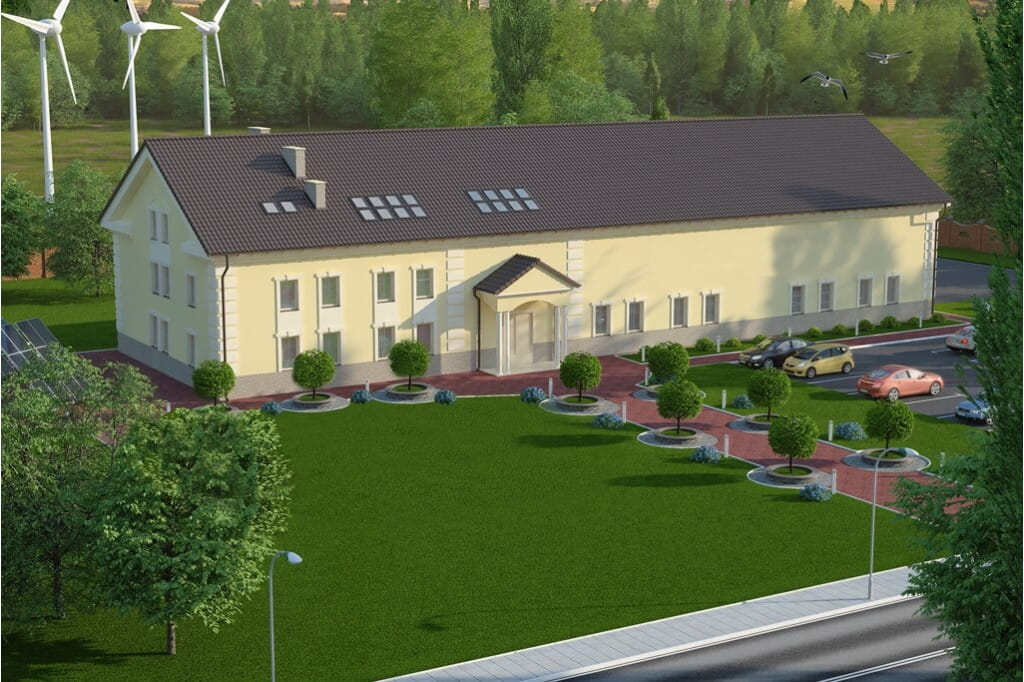

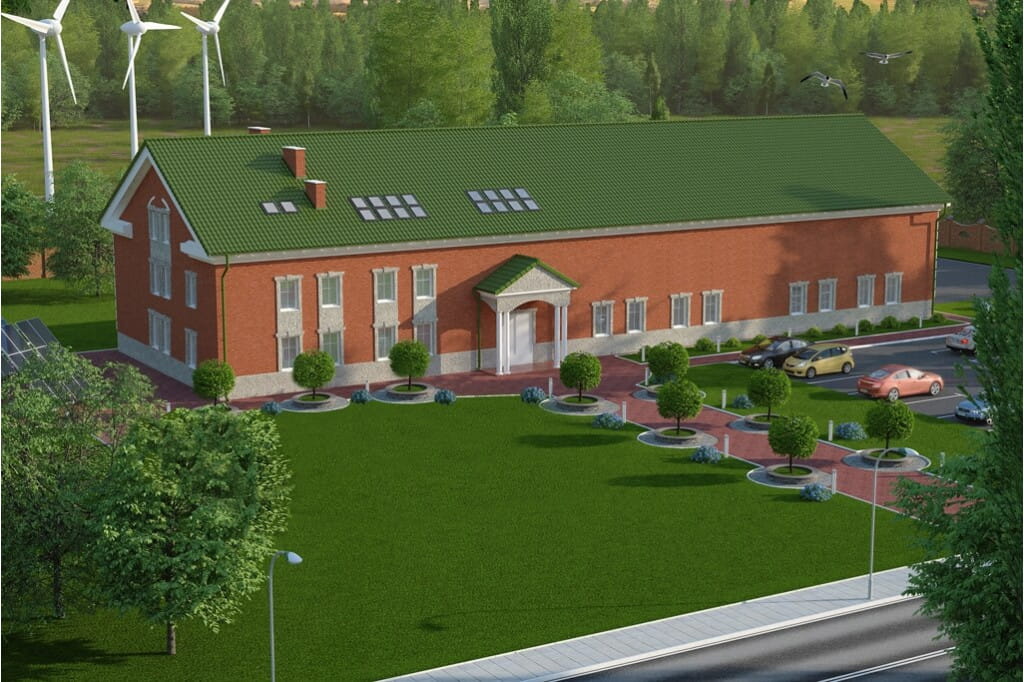

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 775,89 m2. Projekt hali magazynowo-biurowej. Budynek piętrowy z antresolą, bez podpiwniczenia.

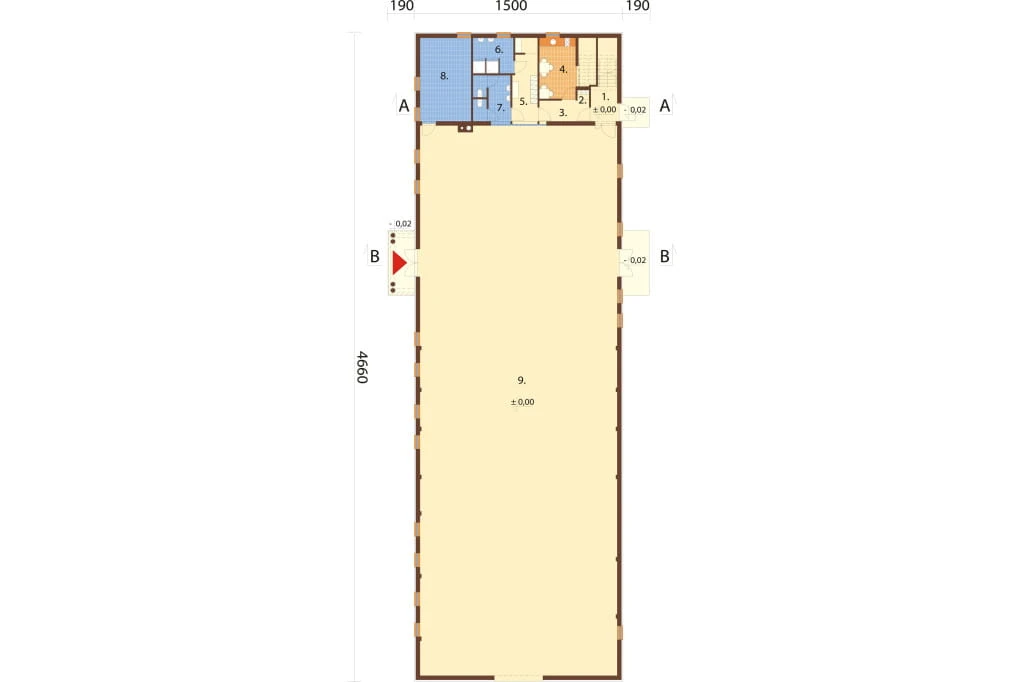

Rzut parteru
Parter: 635,71 m2
1. Hol +1/2kl.sch.9,65 m2
2. Schowek sch. 0,72 m2
3. Korytarz 5,38 m2
4. Pom. socjalne 10,95 m2
5. Szatnia 10,41 m2
6. Prysznice 7,34 m2
7. WC 8,70 m2
8. Kotłownia 22,18 m2
9. Hala magazynowa 560,38 m2

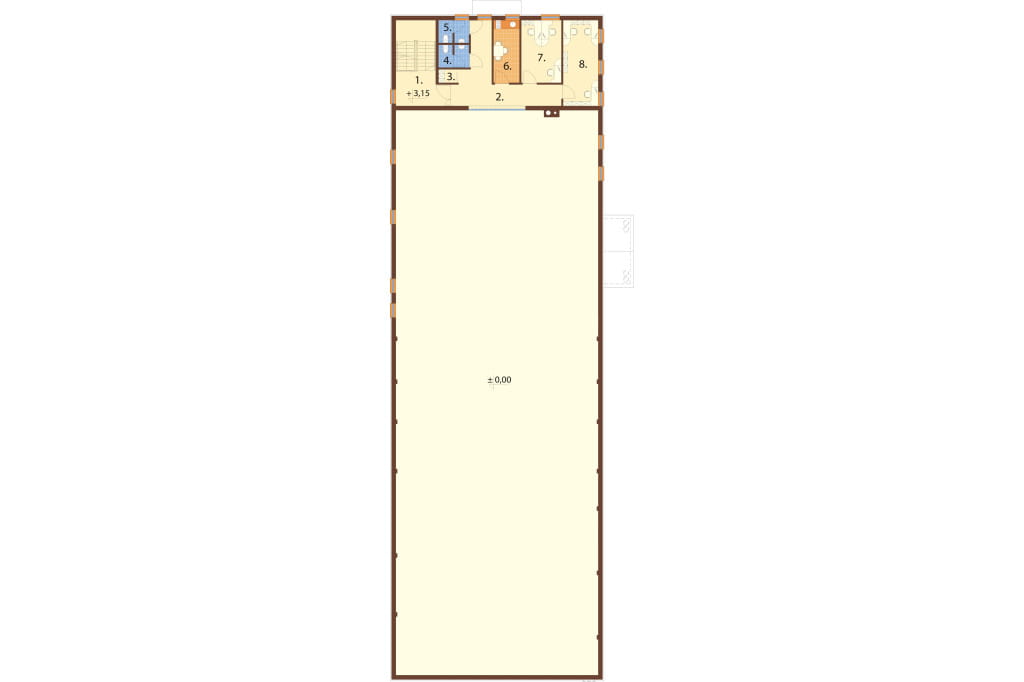

Rzut pierwszego piętra
Piętro: 75,20 m2
1. Hol +1/2kl.sch. 13,73 m2
2. Korytarz 19,19 m2
3. Schowek 1,09 m2
4. WC Damski 3,04 m2
5. WC Męski 3,04 m2
6. Pom. socjalne 8,01 m2
7. Biuro 12,32 m2
8. Biuro 14,78 m2

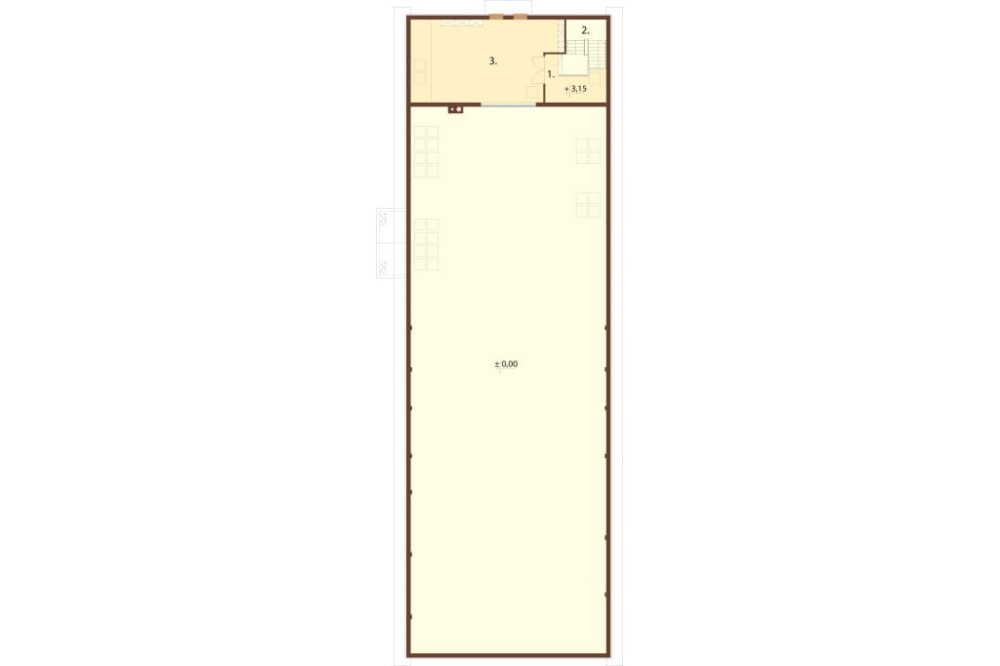

Rzut antresoli
Antresola: 64,98 m2
1. Antresola 7,52 m2
2. 1/2kl.sch. 5,91 m2
3. Magazyn 51,55 m2

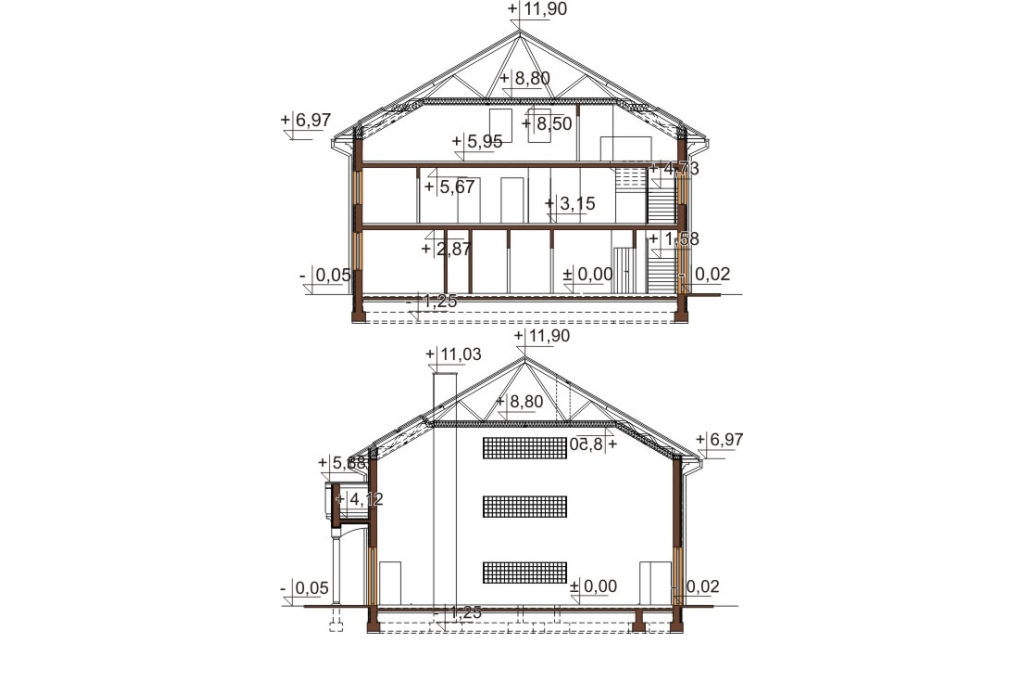

Przekrój

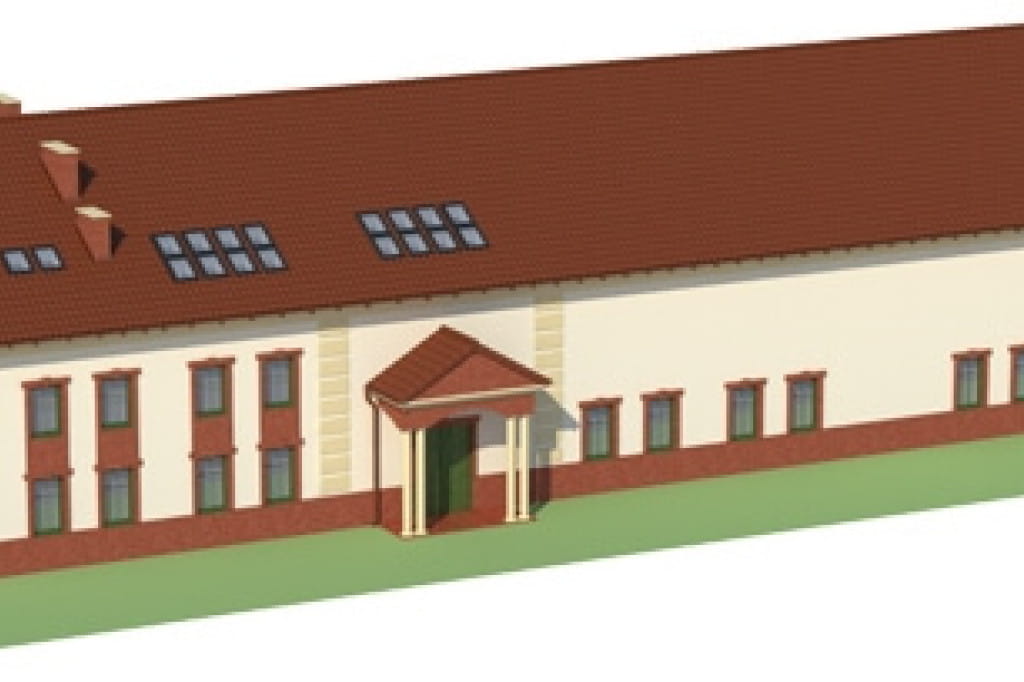

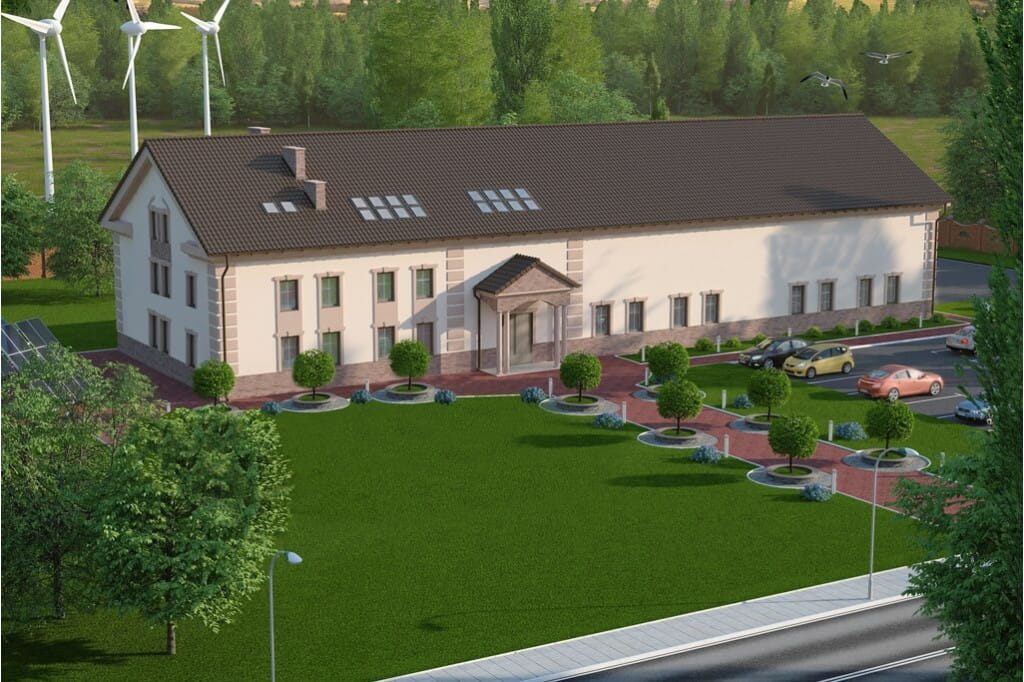

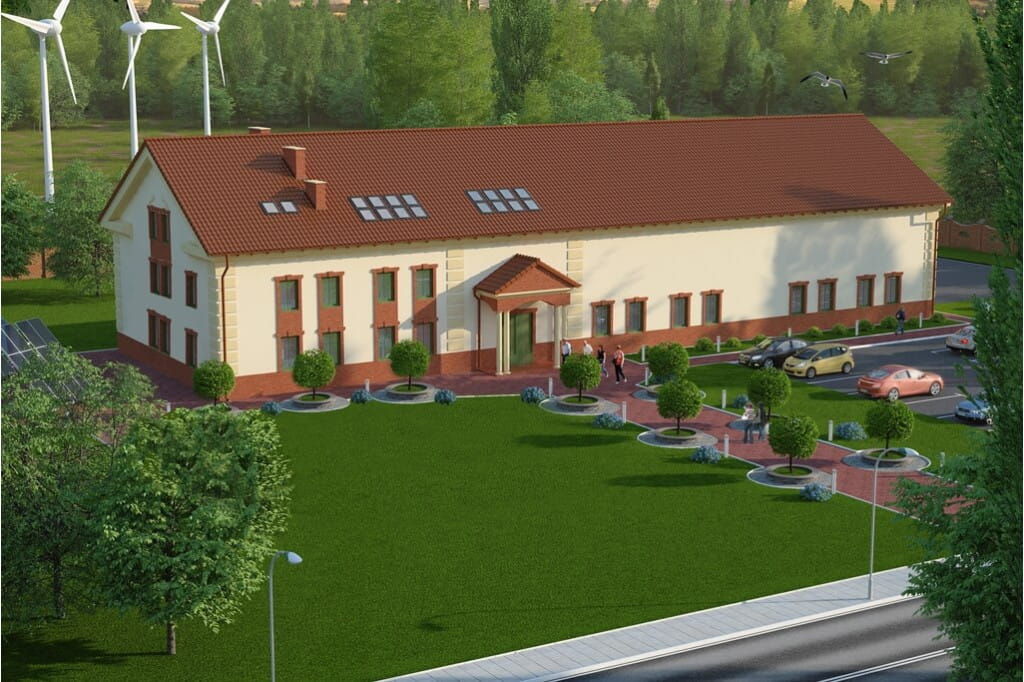

Model

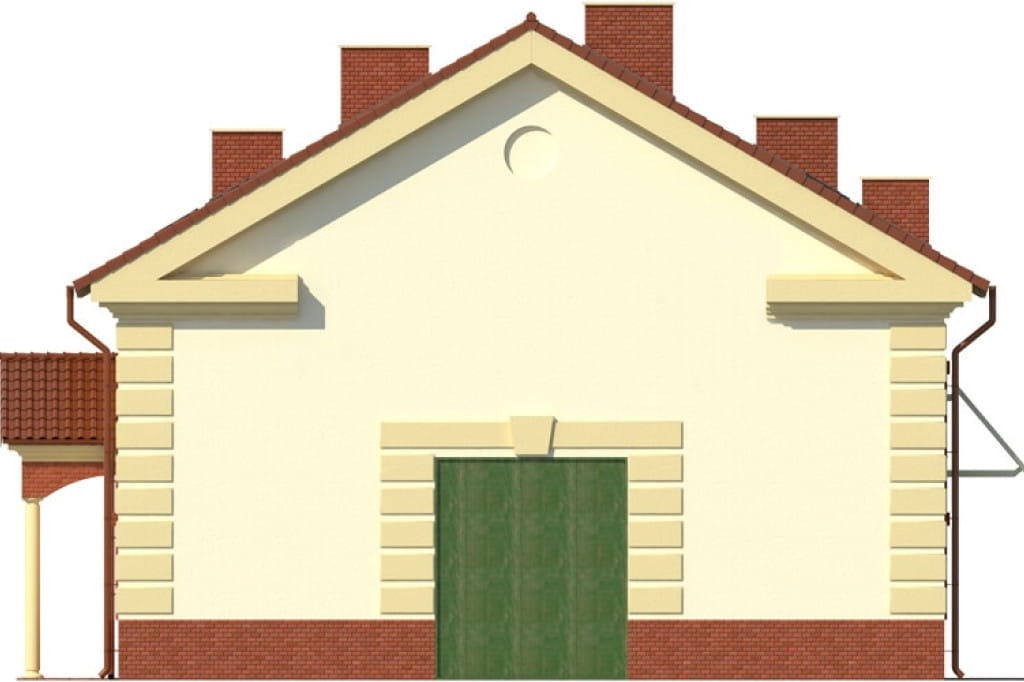

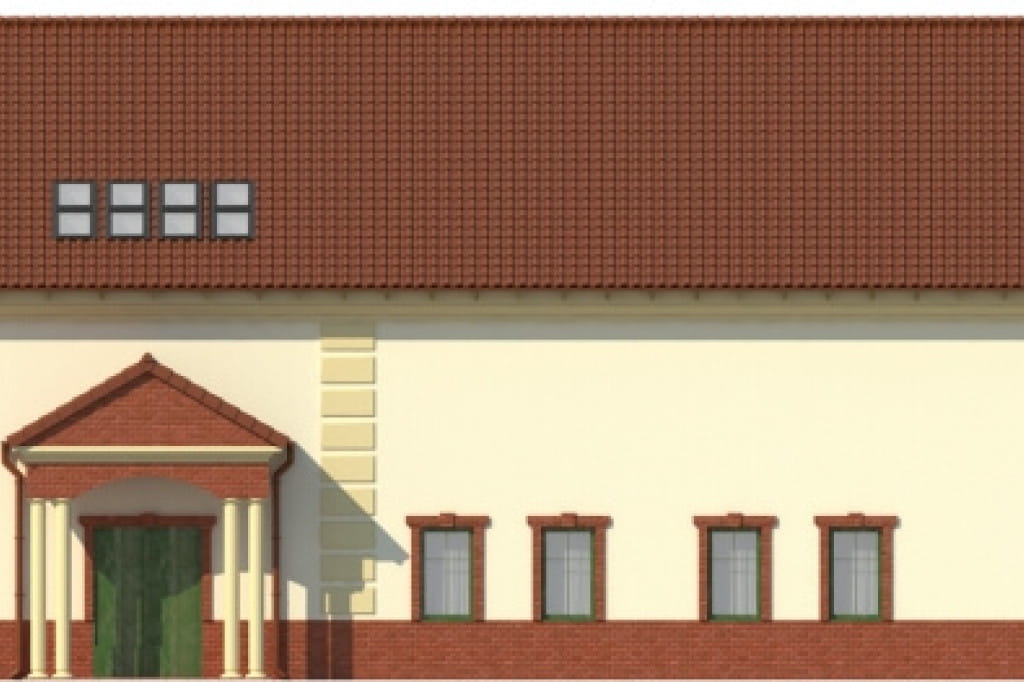

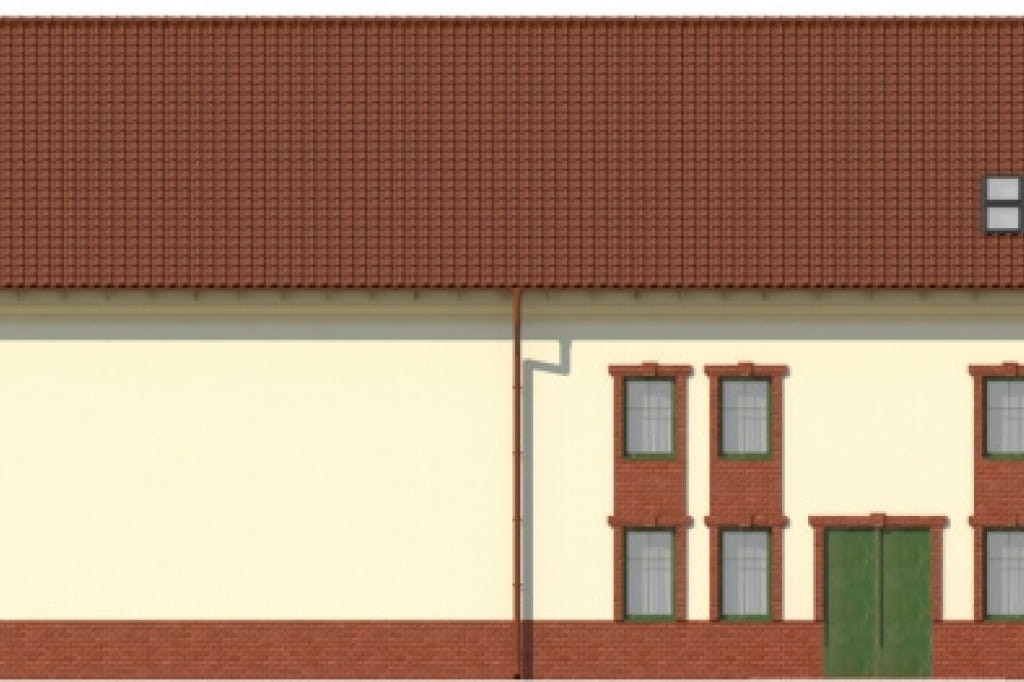

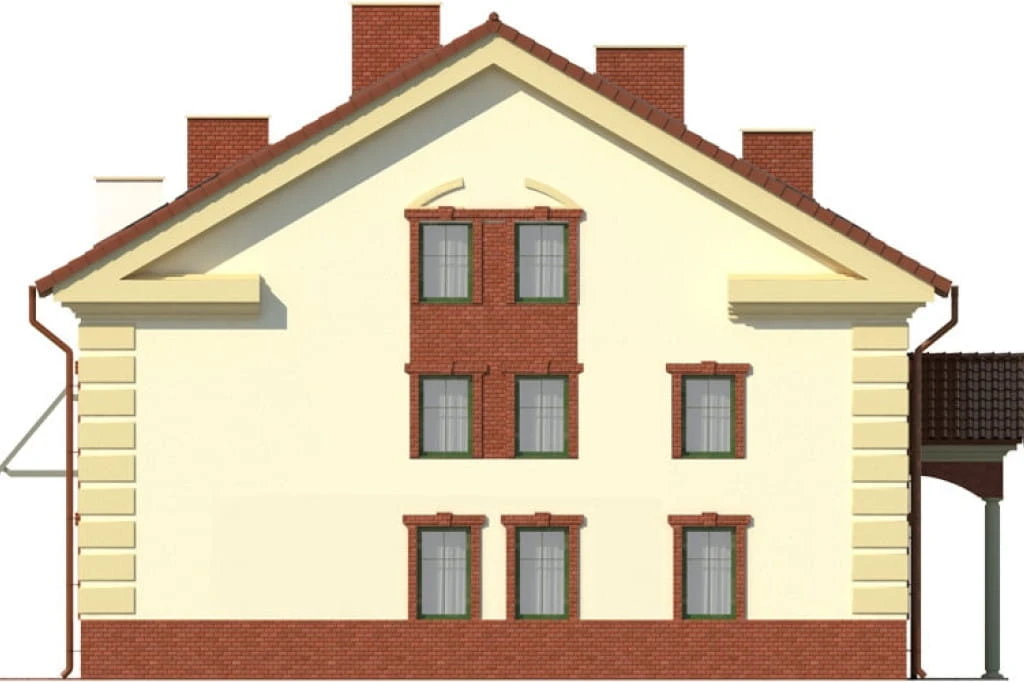

Elewacje
Informacje podstawowe
Technologia: tradycyjna.
Materiały ścian zewnętrznych: pustak SUPOREX 30 cm, styropian 10 cm, tynk zewnętrzny.
Konstrukcja nośna: układ - ryglowo słupowy żelbetowy.
Stropy: żelbetowe.
Kąt nachylenia dachu: 30°.
Ogrzewanie: Część produkcyjna ogrzewana i wentylowana za pomocą jednostek grzewczo wentylacyjnych nadmuchowych. Wentylacja wywiewna mechaniczna w dachu. Pozostała część budynku jak i c.w.u ogrzewana z pieca gazowego kondensacyjnego w kotłowni. Podgrzewanie c.w.u wspomagane przez 4 kolektory słoneczne.
Program parteru: hala magazynowa, zaplecze socjalne i sanitarne, szatnia, kotłownia.
Program poddasza: 2 pomieszczenia biurowe, zaplecze socjalne, zaplecze sanitarne.
Więźba dachowa prefabrykowana drewniana z dźwiagrów dachowych kratownicowych łączonych za pomoc a płytek kolczastych firmy MITEK.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Ewelina Kurowska
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz (propan butan), wentylacja mechaniczna nawiewno wywiewna oraz oddymianie sali z antresolami, wentylacja mechaniczna hali produkcyjnej, hydranty p.poż, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanitarna, p.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- projekt prefabrykowanej kratownicowej więźby dachowej
- zestawienie materiałów budowlanych
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 775.89
- Powierzchnia zabudowy (m²) 699.00
- Szerokość budynku/krótszy bok (m) 15.00
- Długość budynku/dłuższy bok (m) 46.60
- Wysokość budynku (m) 11.95
- Szerokość działki/krótszy bok (m) 23.00
- Długość działki/dłuższy bok (m) 54.60
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze antresola
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Kubatura (m³) 5326.40
- Liczba kondygnacji 3
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 20
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
