Budynek gastronomiczny z zapleczem noclegowym
Kod: LK-86
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

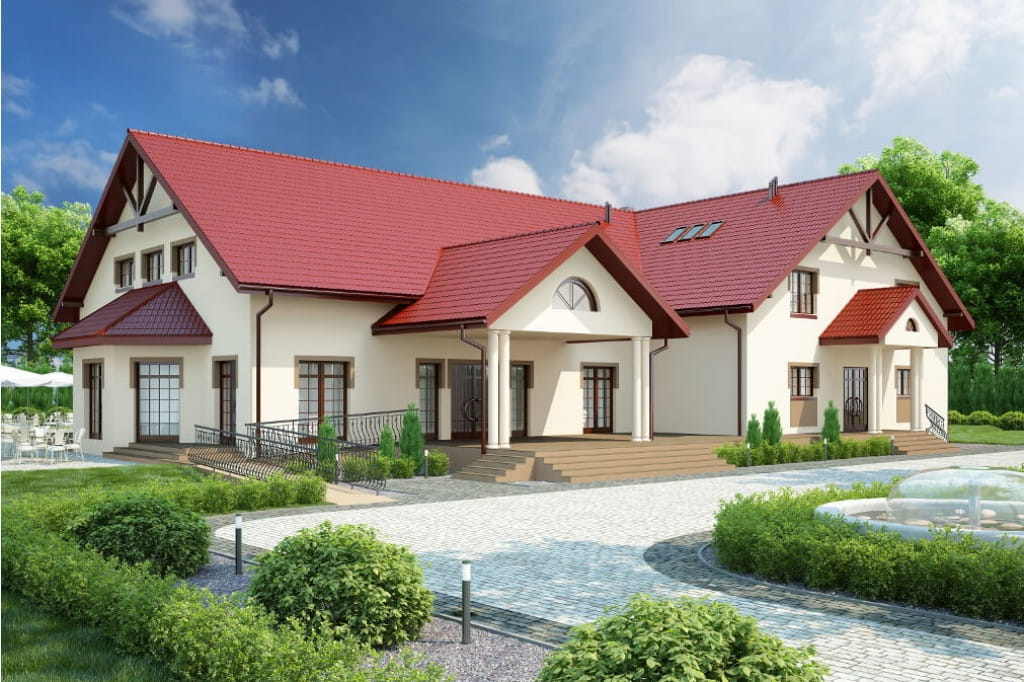

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 805,70 m2. Budynek parterowy z poddaszem użytkowym, niepodpiwniczony.

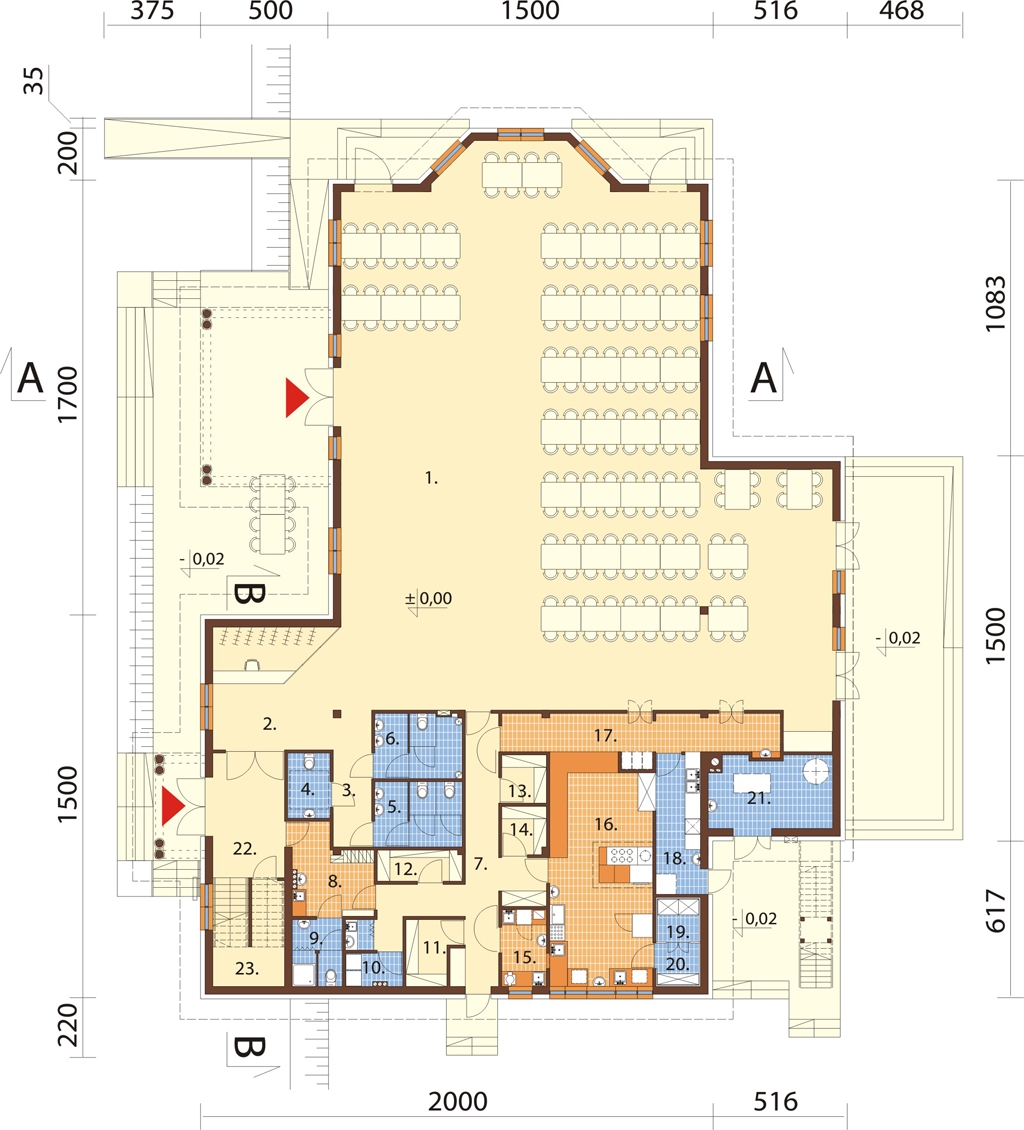

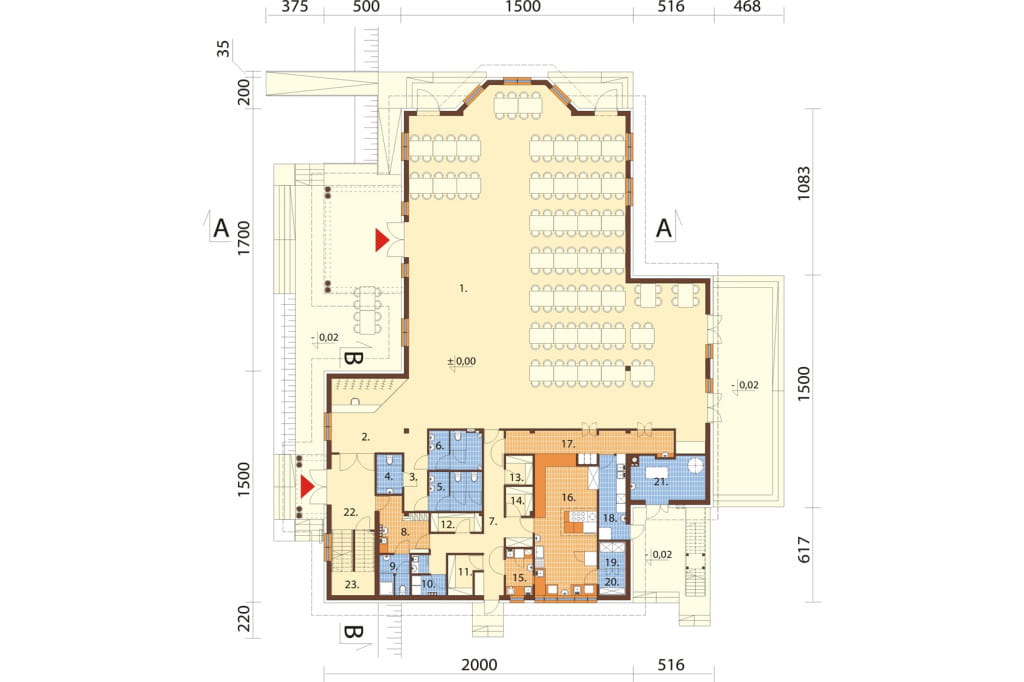

Rzut parteru
Parter: 570,60 m2
1. Sala konsumpcyjna 350,45 m2
2. Szatnia + przedsionek 22,56 m2
3. Korytarz 7,92 m2
4. Wc dla niepełnosprawnych 4,23 m2
5. Wc damskie + przedsionek 8,56 m2
6. Wc męskie + przedsionek 8,51 m2
7. Korytarz 25,43 m2
8. Pokój socjalny dla obsługi kuchni 9,08 m2
9. Wc + natrysk 5,13 m2
10. Magazyn urządzeń chłodniczych 2,91 m2
11. Magazyn warzyw 4,85 m2
12. Magazyn produktów suchych 4,01 m2
13. Magazyn napojów 3,30 m2
14. Magazyn zasobów 3,25 m2
15. Obróbka warzyw i jaj 5,26 m2
16. Kuchnia 36,47 m2
17. Rozdzielnia kelnerska 16,44 m2
18. Zmywalnia naczyń kuchennych 6,48 m2
19. Chłodnia wyrobów gotowych 2,99 m2
20. Chłodnia wyrobów gotowych 2,95 m2
21. Kotłownia 13,28 m2
22. Klatka schodowa 19,58 m2
23. Pomieszczenie porządkowe 3,30 m2

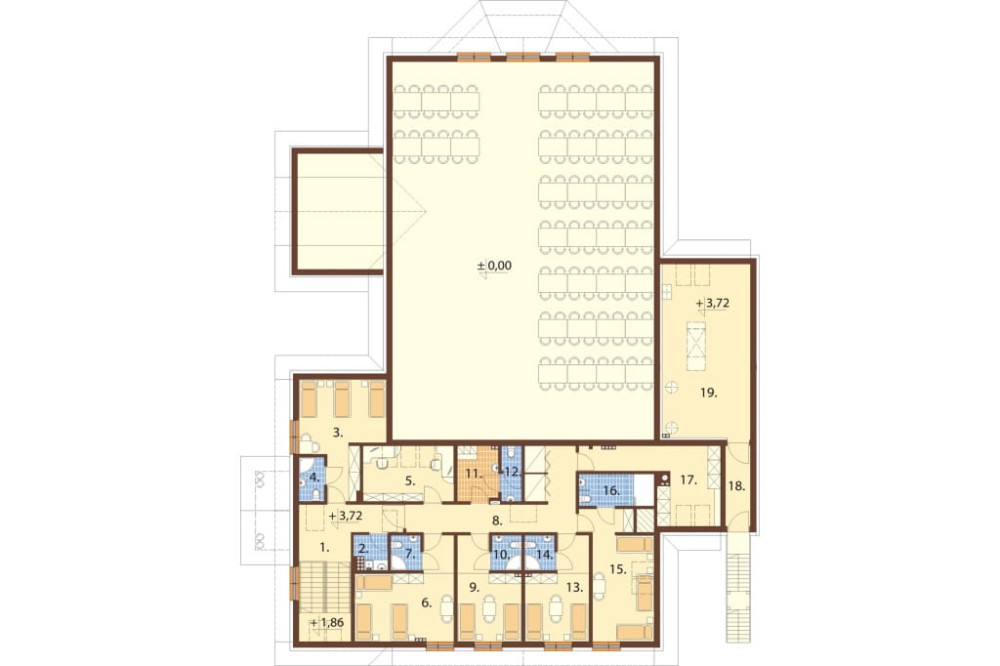

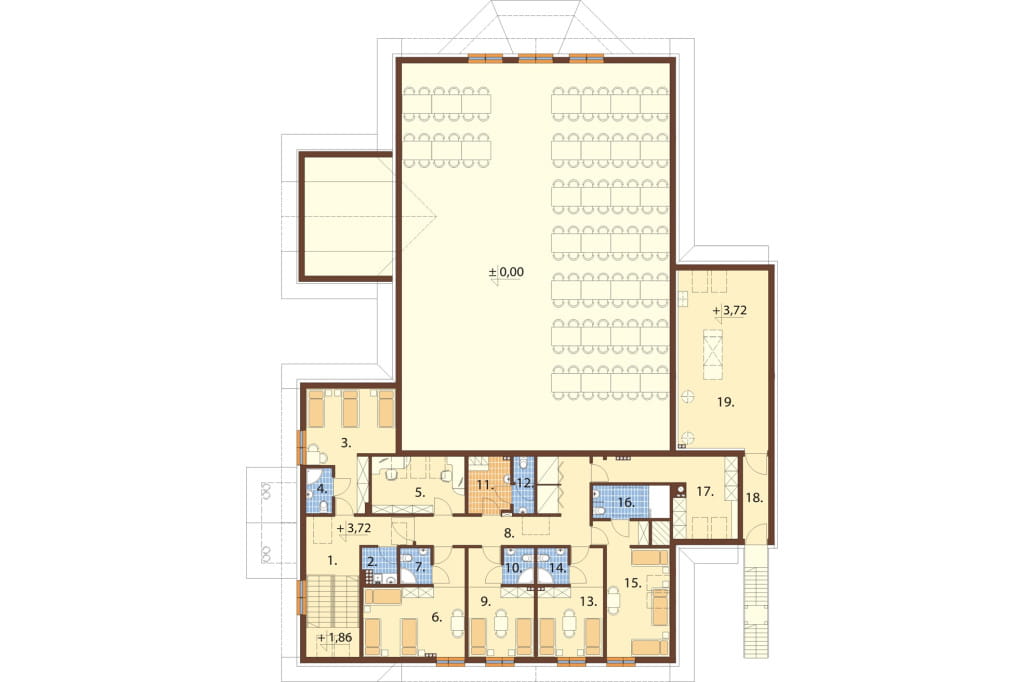

Rzut poddasza
Poddasze: 235,10 m2
1. Klatka schodowa 18,61 m2
2. Pomieszczenie porządkowe 3,12 m2
3. Pokój trzyosobowy 18,26 m2
4. Łazienka 3,24 m2
5. Biuro 14,59 m2
6. Pokój trzyosobowy 20,33 m2
7. Łazienka 3,02 m2
8. Korytarz 22,09 m2
9. Pokój dwuosobowy 16,04 m2
10. Łazienka 3,02 m2
11. Pokój socjalny 6,52 m2
12. Wc 3,28 m2
13. Pokój dwuosobowy 16,04 m2
14. Łazienka 3,02 m2
15. Pokój trzyosobowy 17,74 m2
16. Łazienka 6,95 m2
17. Magazyn na zasoby 17,32 m2
18. Korytarz 6,04 m2
19. Pomieszczenie techniczne 35,87 m2

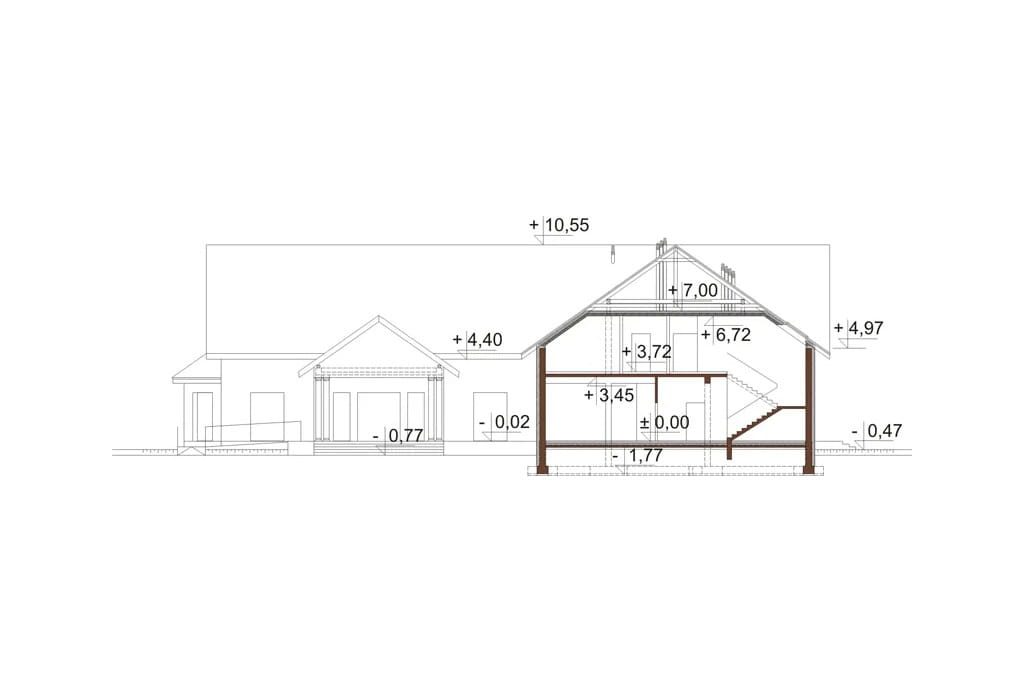

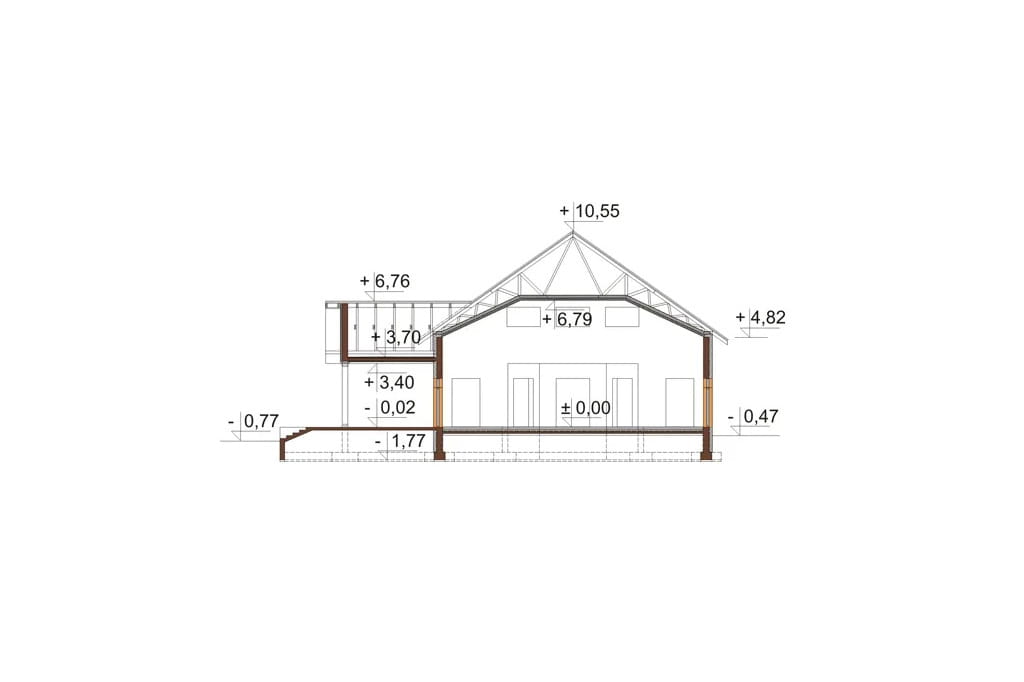

Przekrój

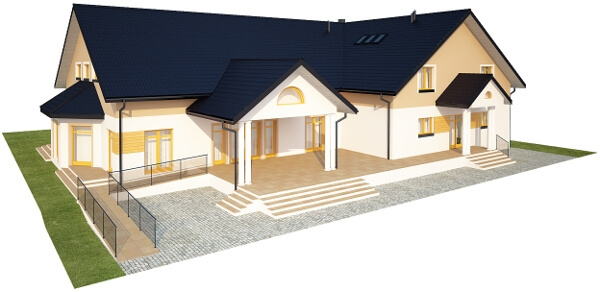

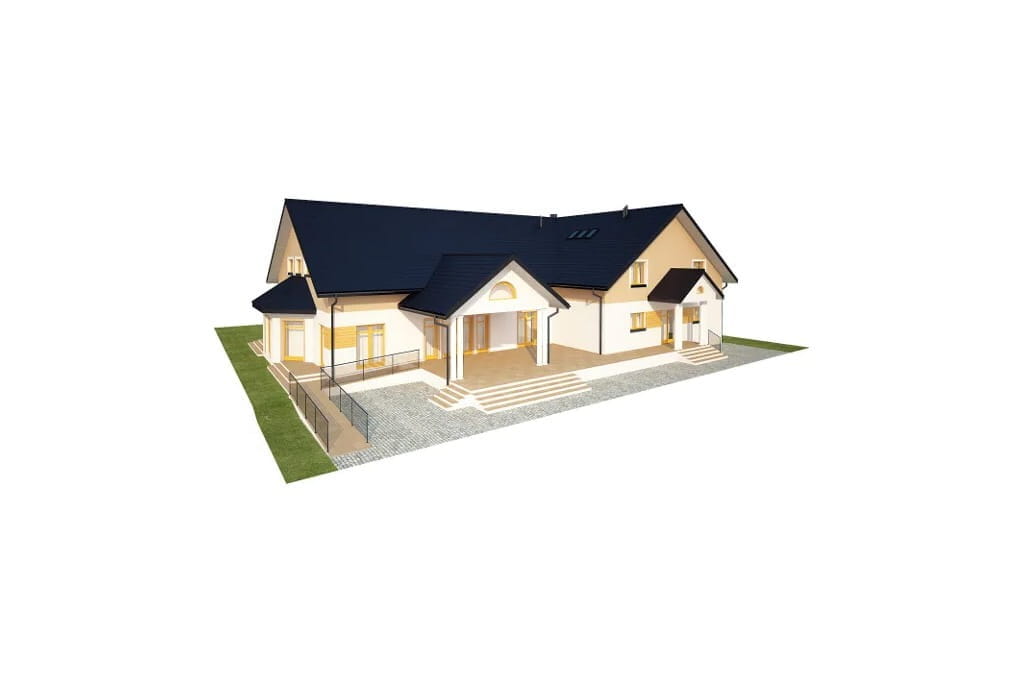

Model

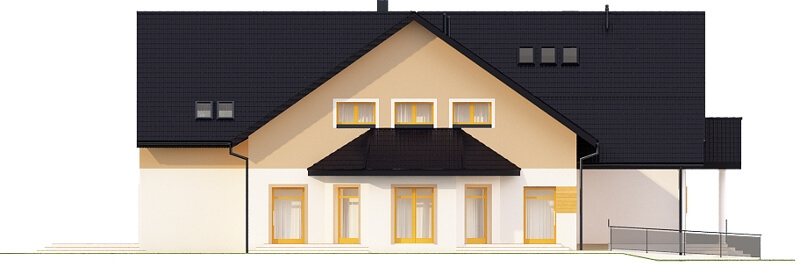

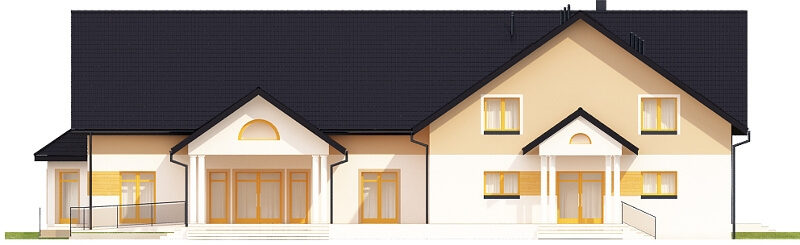

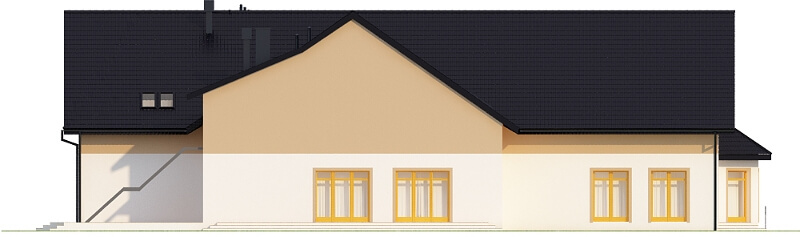

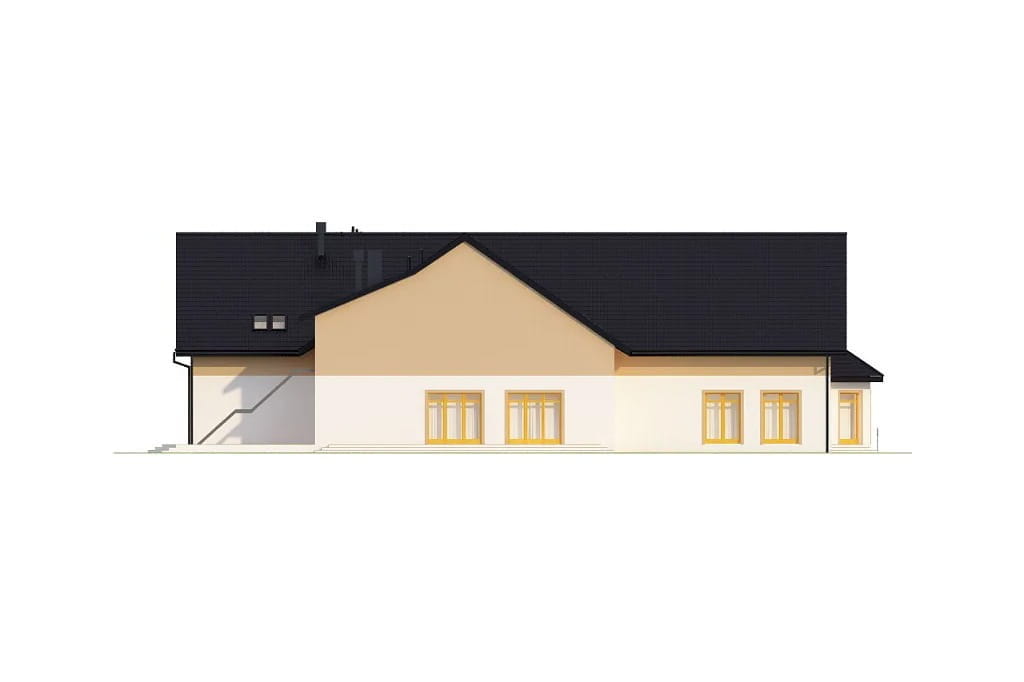

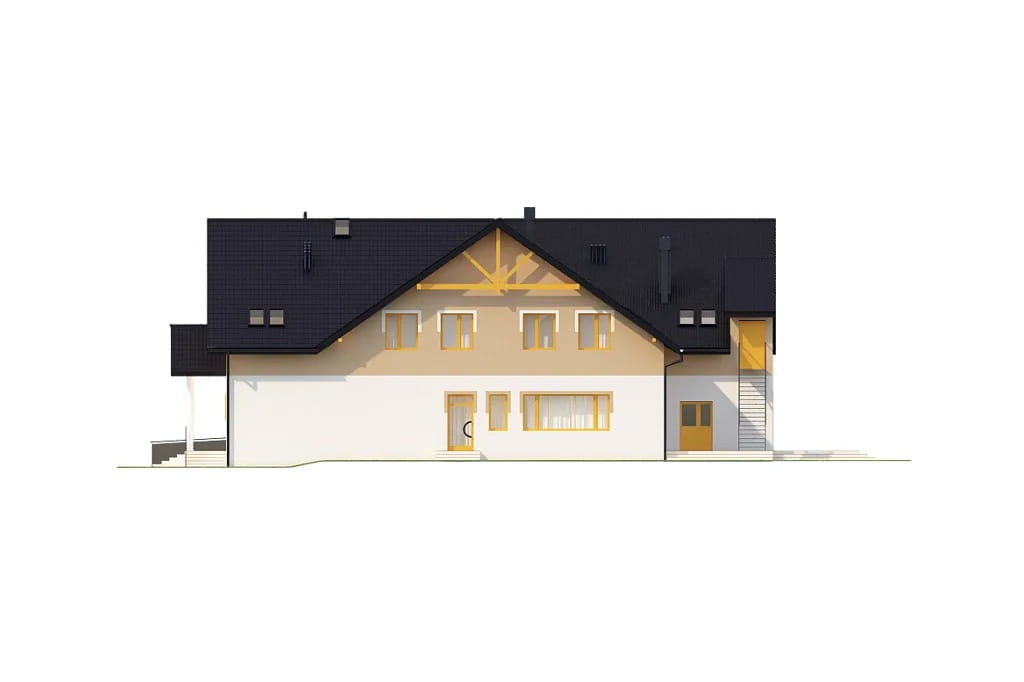

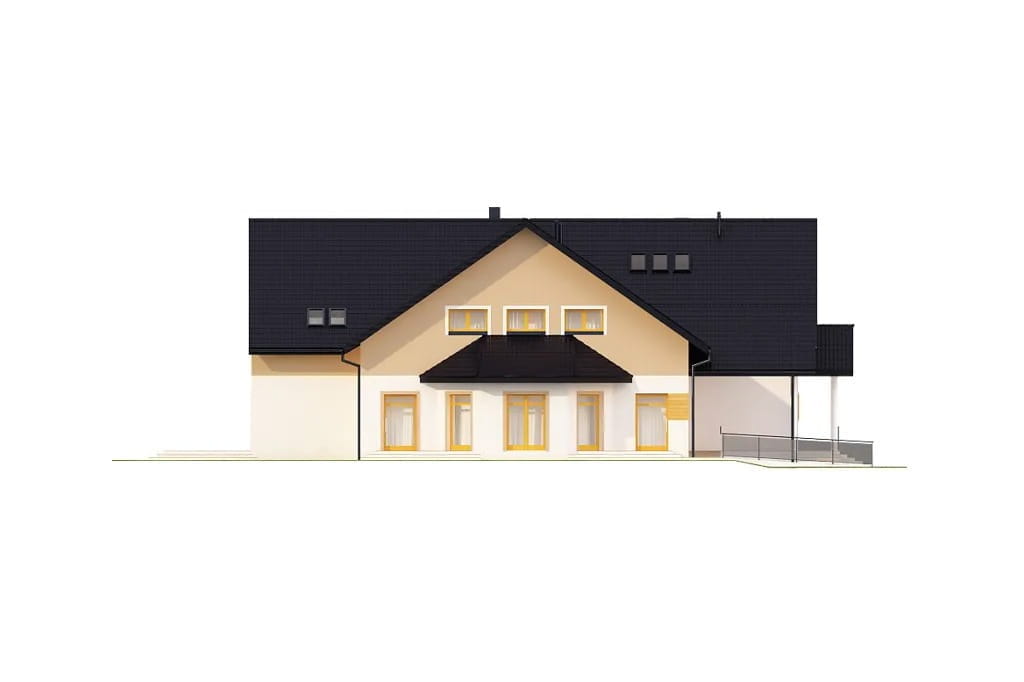

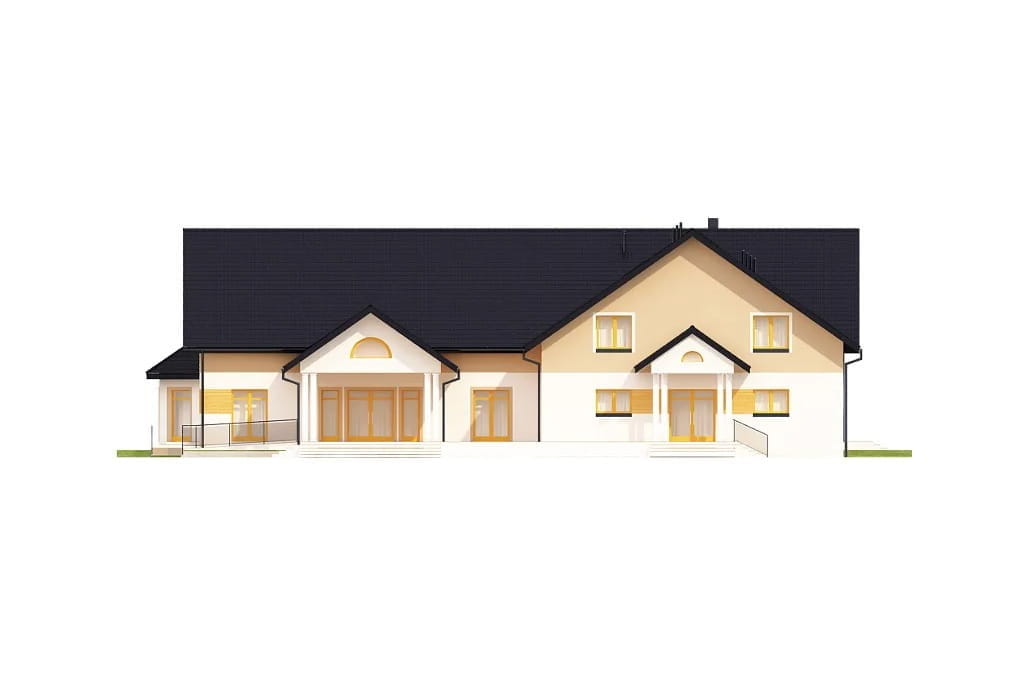

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 30 cm, styropian 18 cm, tynk zewnętrzny.
Stropy:część jednokondygnacyjna nad parterem - płyta Rigips Rigimetr GKF 2x1,5 na ruszcie stalowym, mocowana do pasa dolnego kratownicy
cześć dwukondygnacyjna nad parterem - żelbetowy
Kąt nachylenia dachu: 35°
Ogrzewanie: kotłownia gazowa
Wentylacja: mechaniczna nawiewno-wywiewna w kuchni z zapleczem, nawiewno-wywiewna z odzyskiem ciepła w restauracji, wywiewna w pom. WC na parterze, grawitacyjna wspomagana wentylatorami EDM w łazienkach przy pokojach.
Program:
parter: sala konsumpcyjna na 200os., szatnia, zaplecze sanitarne damskie i męskie, kuchnia z zapleczem gastronomicznym i socjalnym, kotłownia, pom. techniczne.
poddasze: trzy pokoje trzyosobowe z łazienkami, dwa pokoje dwuosobowe z łazienkami, pokój socjalny z WC, biuro, pom. techniczne, magazyn na zasoby.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- przedmiar robót budowlanych
- projekt technologiczny zaplecza kuchennego
- zestawienie prefabrykowanej więźby dachowej
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 805.70
- Powierzchnia zabudowy (m²) 641.70
- Szerokość budynku/krótszy bok (m) 25.16
- Długość budynku/dłuższy bok (m) 34
- Wysokość budynku (m) 11.32
- Szerokość działki/krótszy bok (m) 33.65
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Kubatura (m³) 5235.90
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 62.72
- Wentylacja* mechaniczna
- Liczba pomieszczeń 42
- Liczba wszystkich pokoi 5
- Liczba łazienek (bez WC) 6 - 10
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
