Hala magazynowo biurowa
Kod: K-100
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

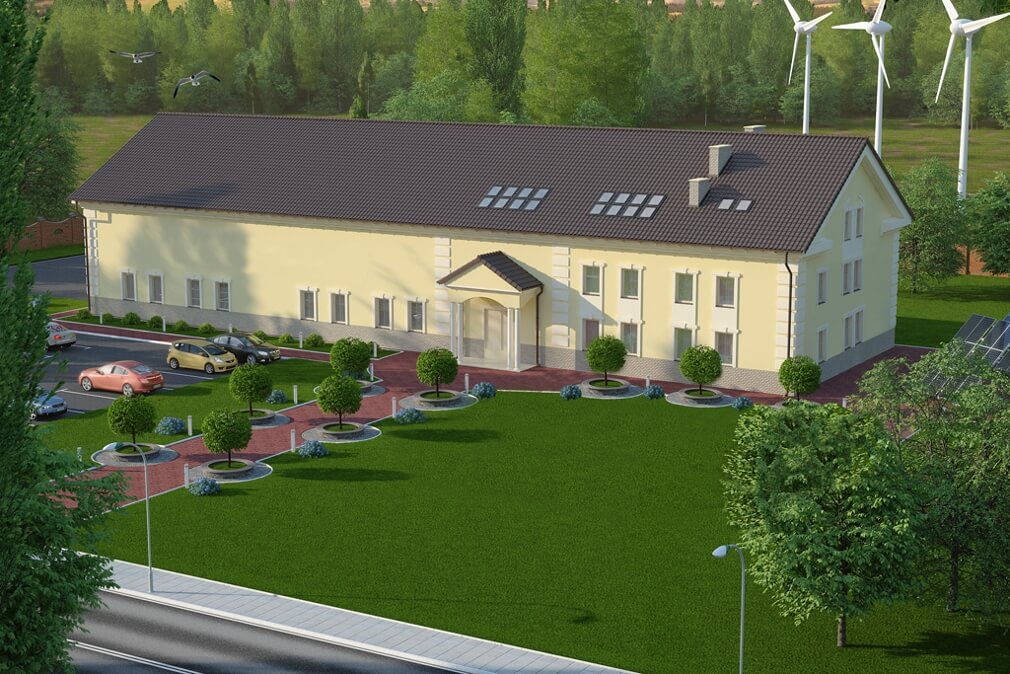

Prezentacja projektu
Opis projektu
K-100. Projekt hali magazynowej, projekt magazynu, projekt zakładu produkcyjnego, projekt budynku biurowego, projekt dyskontu handlowego, projekt pawilonu handlowego,

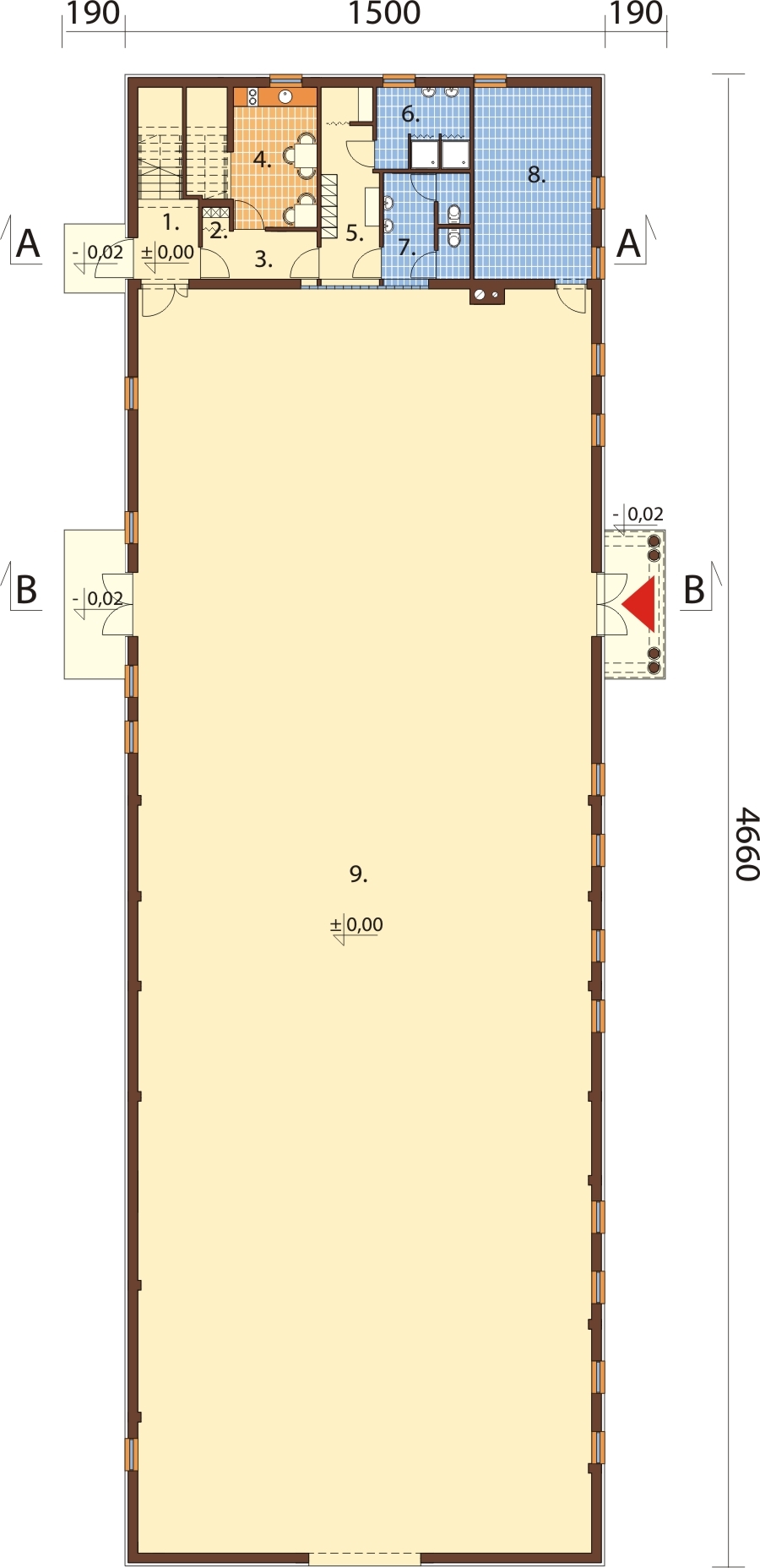

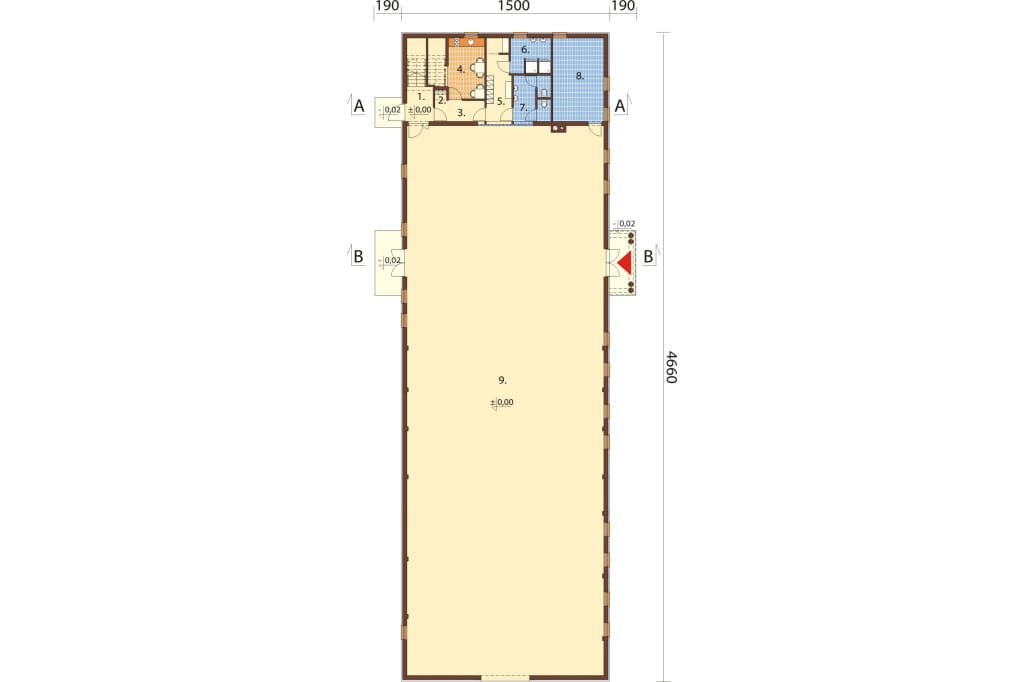

Rzut parteru
Parter: 635,71m2
1. Hall +1/2kl.sch.9,65 m2
2. Schowek sch. 0,72m2
3. Korytarz 5,38 m2
4. Pom. socjalne 10,95m2
5. Szatnia 10,41m2
6. Prysznice 7,34m2
7. WC 8,70 m2
8. Kotłownia 22,18 m2
9. Hala magazynowa 560,38 m2

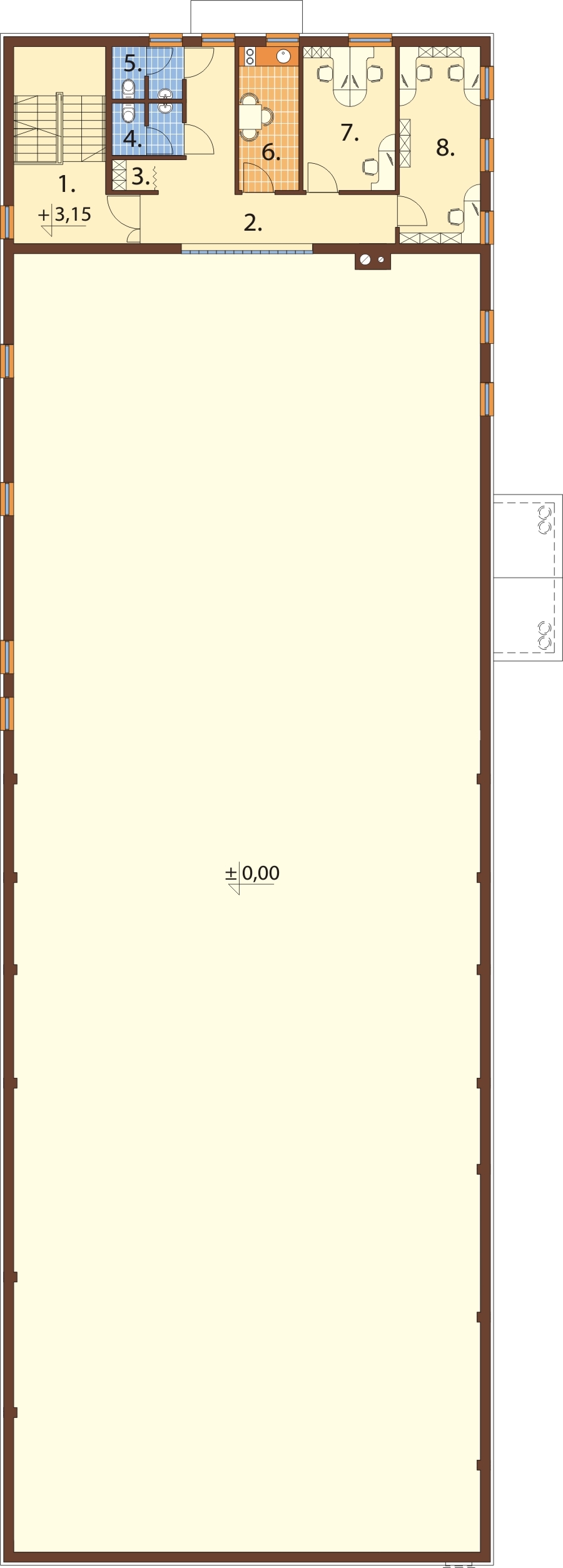

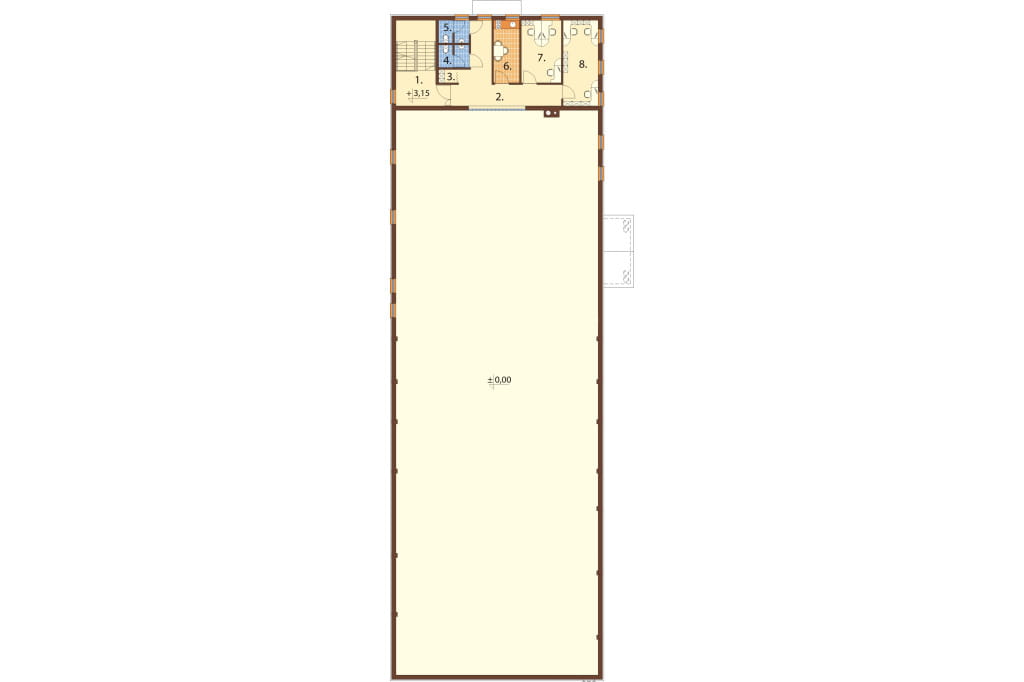

Rzut pierwszego piętra
Piętro: 75,20 m2
1. Hall +1/2kl.sch.13,73 m2
2. Korytarz 19,19 m2
3. Schowek 1,09 m2
4. WC Damski 3,04 m2
5. WC Męski 3,04m2
6. Pom. socjalne 8,01 m2
7. Biuro 12,32 m2
8. Biuro 14,78 m2

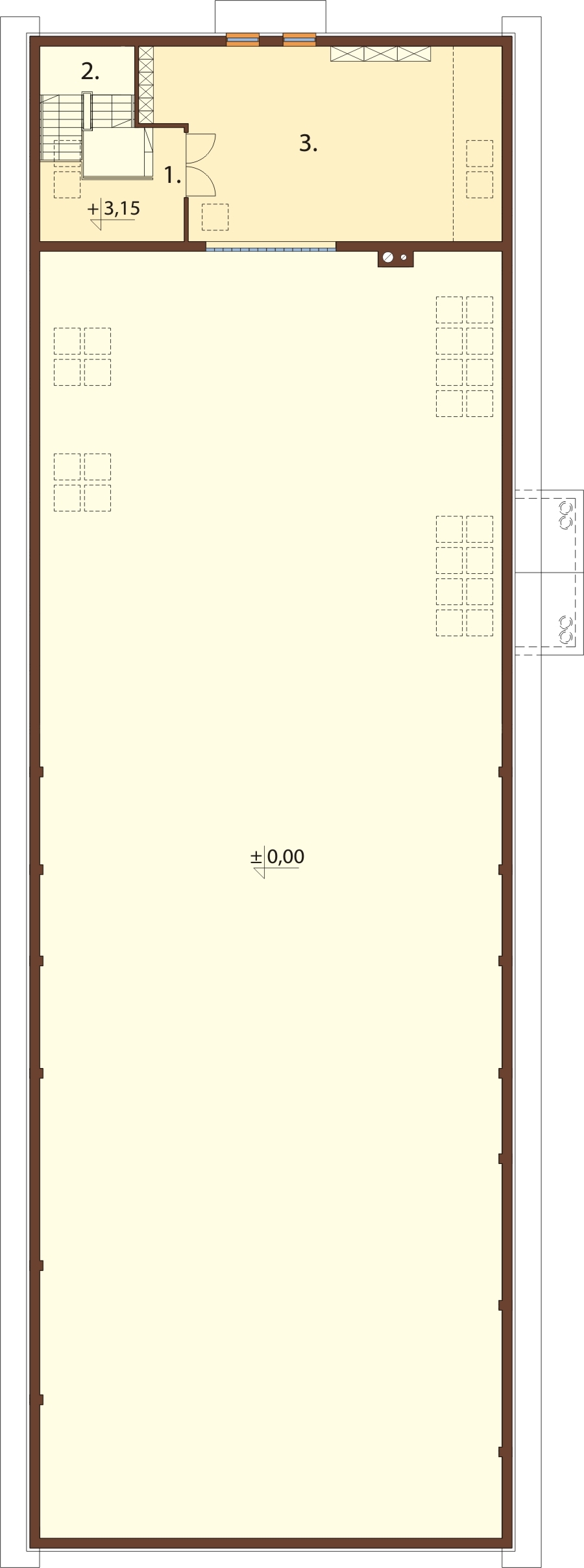

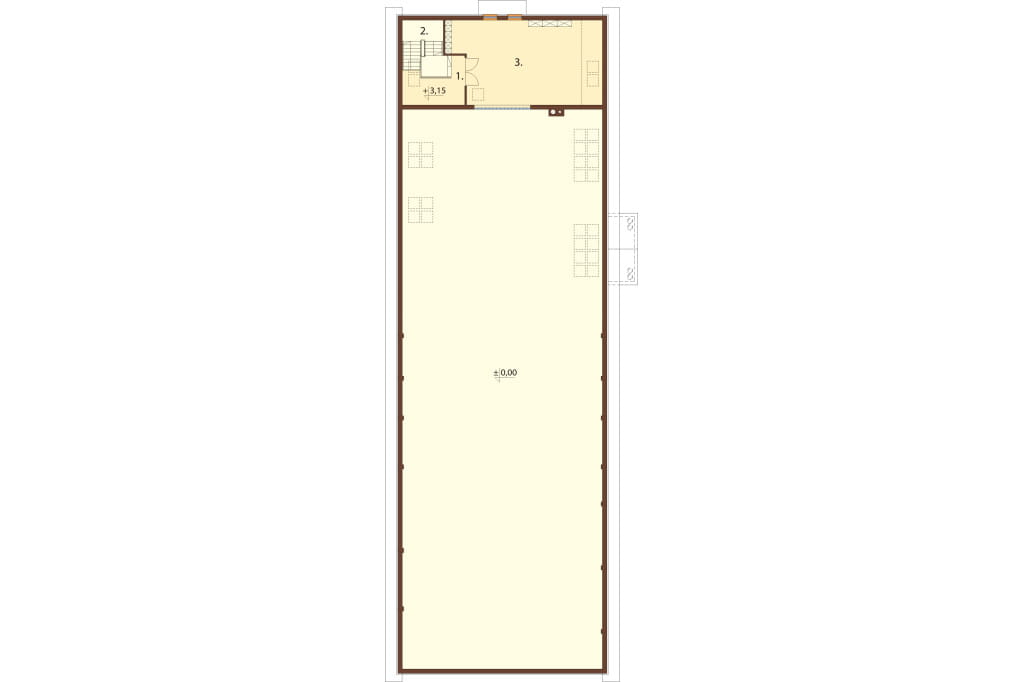

Rzut piętra / antresoli
Parter: 64,98 m2
1. Antresola 7,52 m2
2. 1/2kl.sch. 5,91 m2
3. Magazyn 51,55 m2

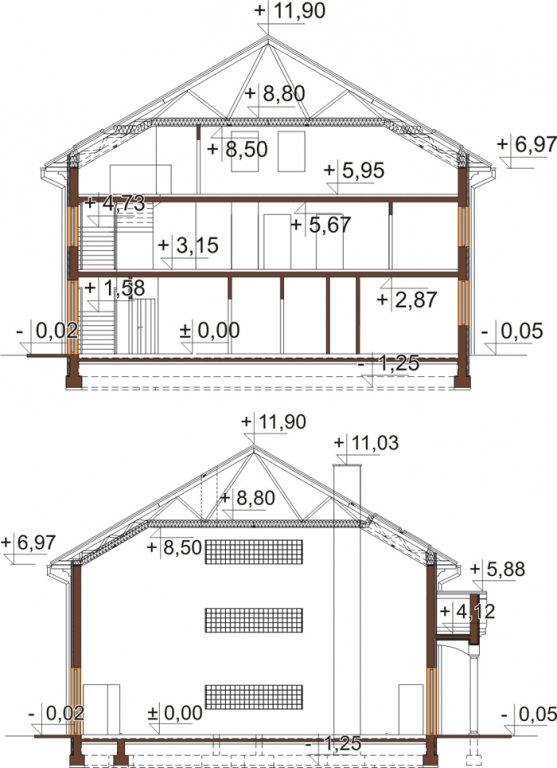

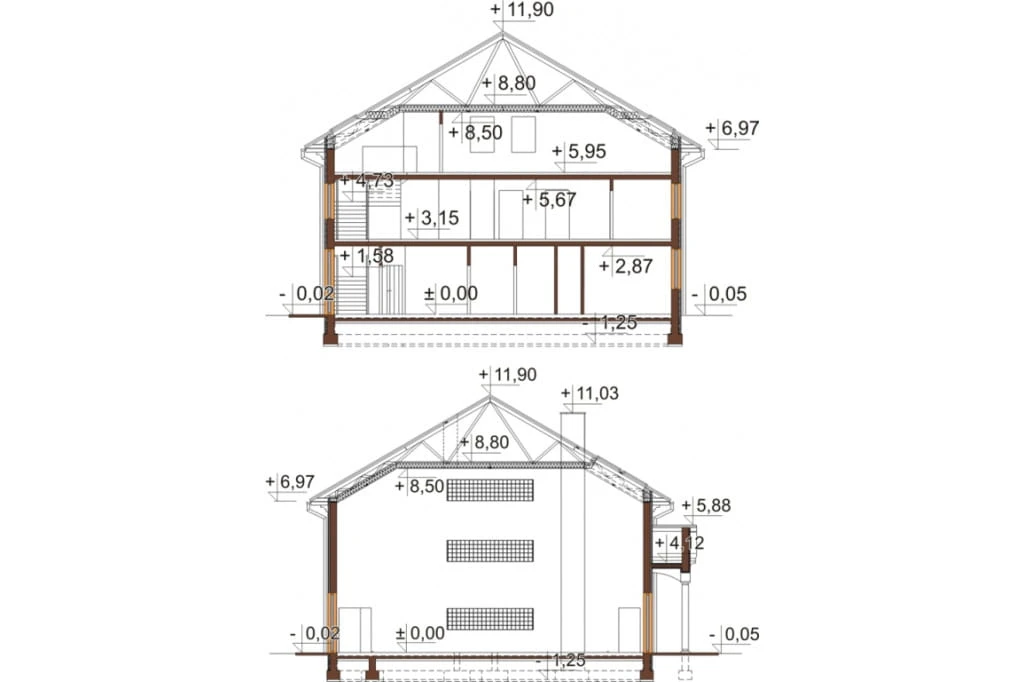

Przekrój

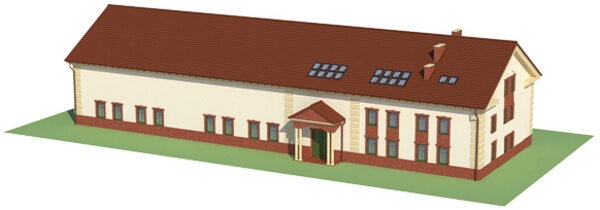

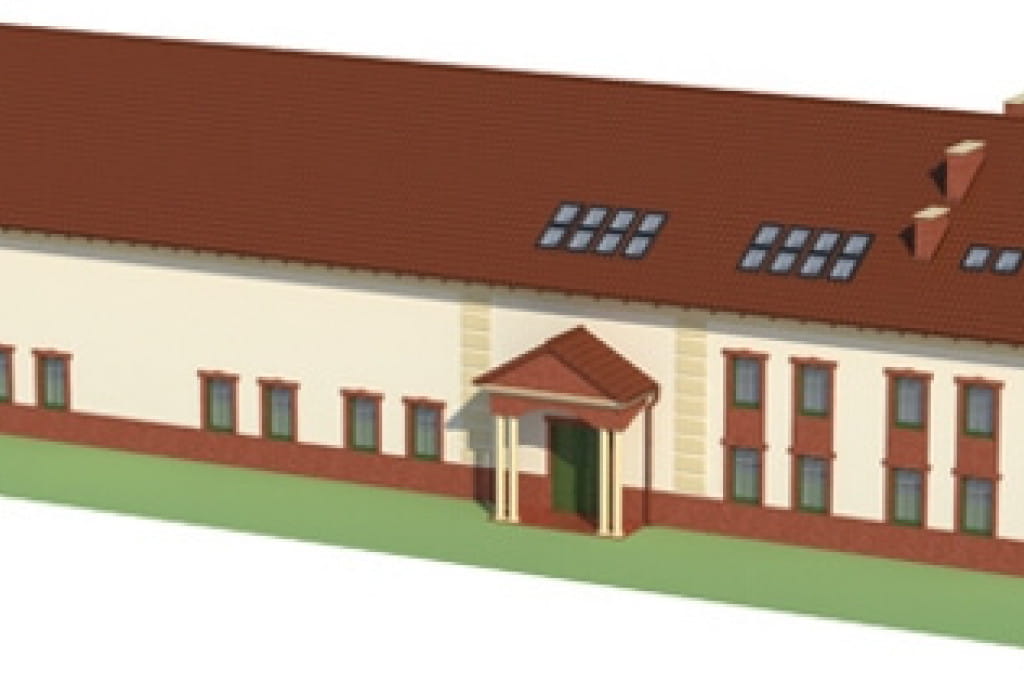

Model 3D

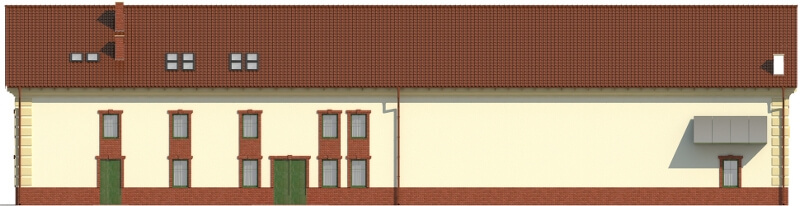

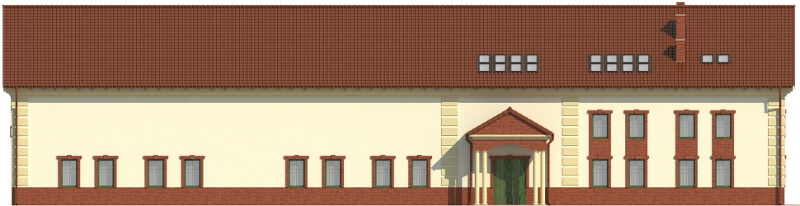

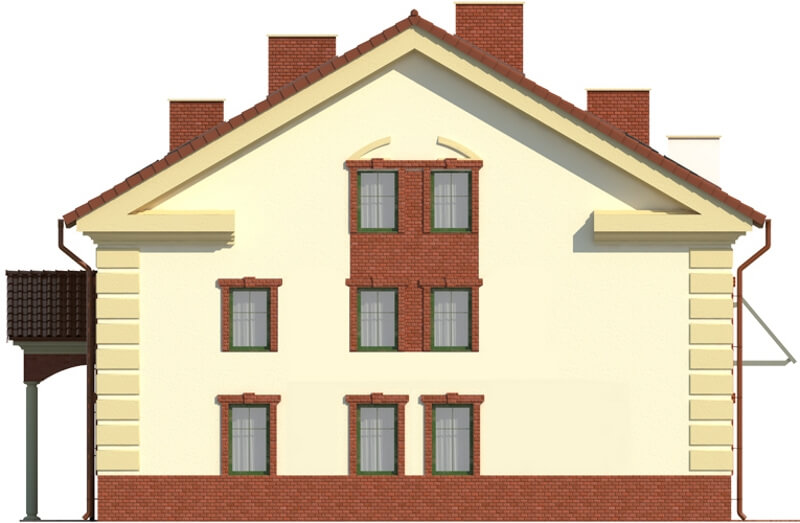

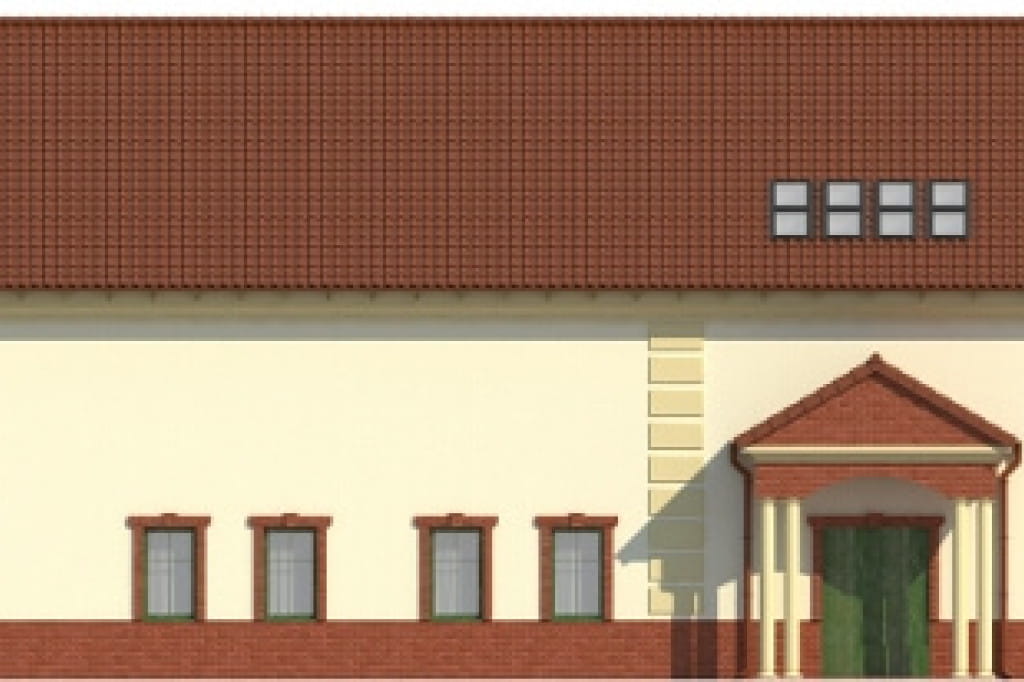

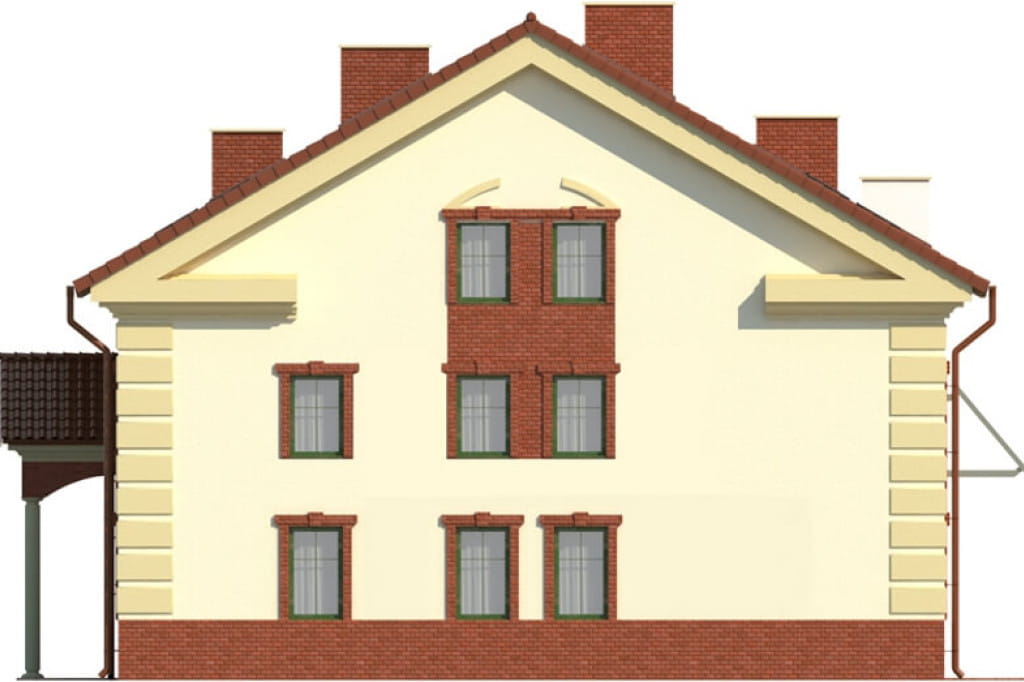

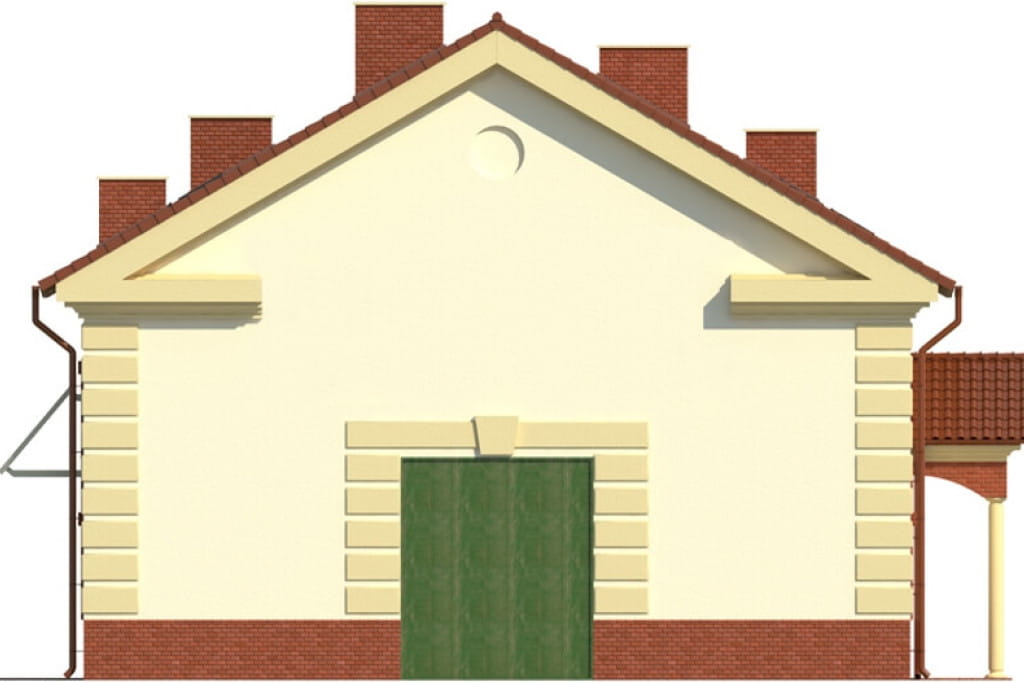

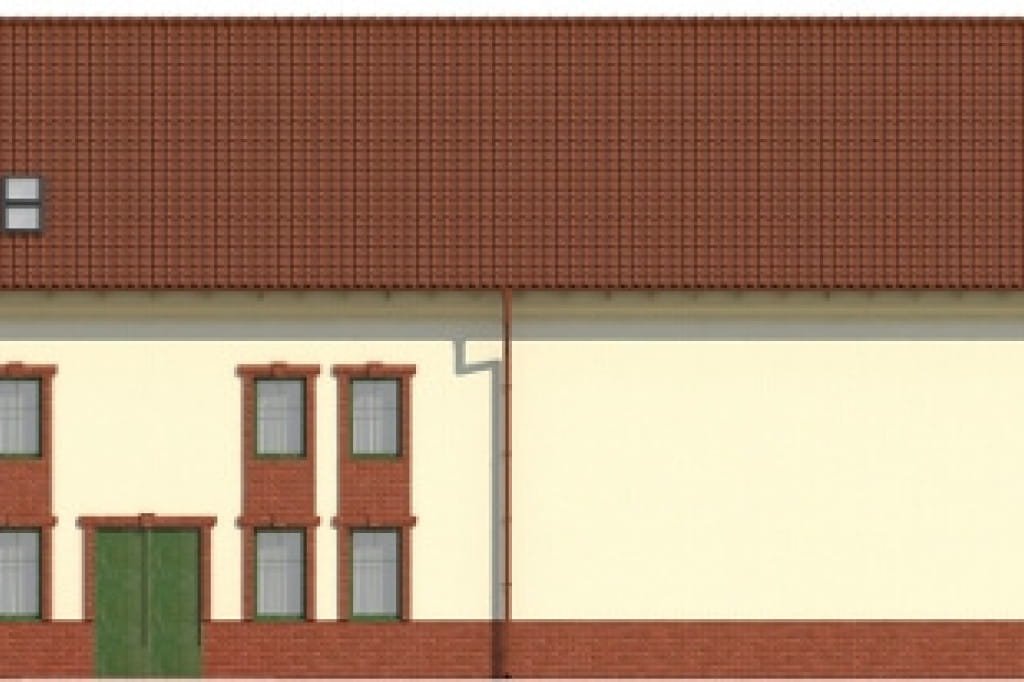

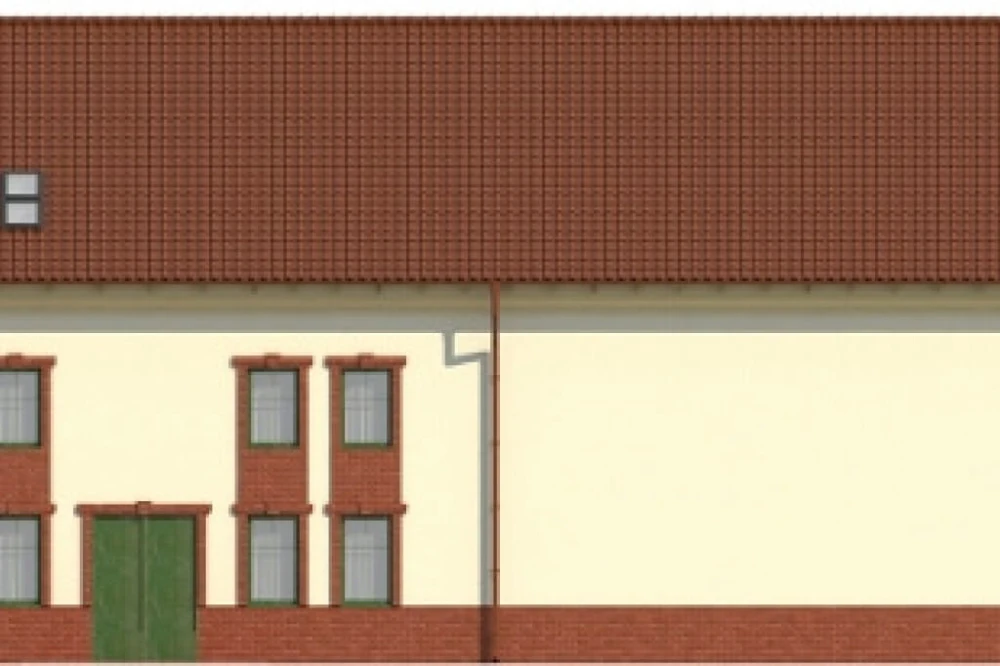

Elewacje
Informacje podstawowe
Projekt hali magazynowo-biurowej K-100
Budynek piętrowy z poddaszem / antresolą, niepodpiwniczony.
Technologia tradycyjna: ściany zewnętrzne - pustak SUPOREX 30 cm, styropian 10 cm, tynk zewnętrzny. Konstrukcja nośna: układ - ryglowo słupowy żelbetowy. Stropy: żelbetowe. Kąt nachylenia dachu: 30°. Więźba dachowa prefabrykowana drewniana z dźwiagrów dachowych kratownicowych łączonych za pomoc a płytek kolczastych firmy MITEK.
Ogrzewanie: Część produkcyjna ogrzewana i wentylowana za pomocą jednostek grzewczo wentylacyjnych nadmuchowych. Wentylacja wywiewna mechaniczna w dachu. Pozostała część budynku jak i c.w.u ogrzewana z pieca gazowego kondensacyjnego w kotłowni. Podgrzewanie c.w.u wspomagane przez 4 kolektory słoneczne.
Program parteru: hala magazynowa, zaplecze socjalne i sanitarne, szatnia, kotłownia.
Program poddasza: 2 pomieszczenia biurowe, zaplecze socjalne , zaplecze sanitarne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Ewelina Kurowska,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz (propan butan), wentylacja mechaniczna nawiewno wywiewna oraz oddymianie sali z antresolami, wentylacja mechaniczna hali produkcyjnej, hydranty p.poż, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanitarna, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- projekt prefabrykowanej kratownicowej więźby dachowej
- zestawienie materiałów budowlanych
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 775.89
- Powierzchnia zabudowy (m²) 699.00
- Szerokość budynku/krótszy bok (m) 15.00
- Długość budynku/dłuższy bok (m) 46.60
- Wysokość budynku (m) 11.95
- Szerokość działki/krótszy bok (m) 23.00
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze antresola
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 5326.40
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 20
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
