Projekt

HALA MAGAZYNOWA
Kod: LK-94
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 24 600 PLN KUP
PROJEKT

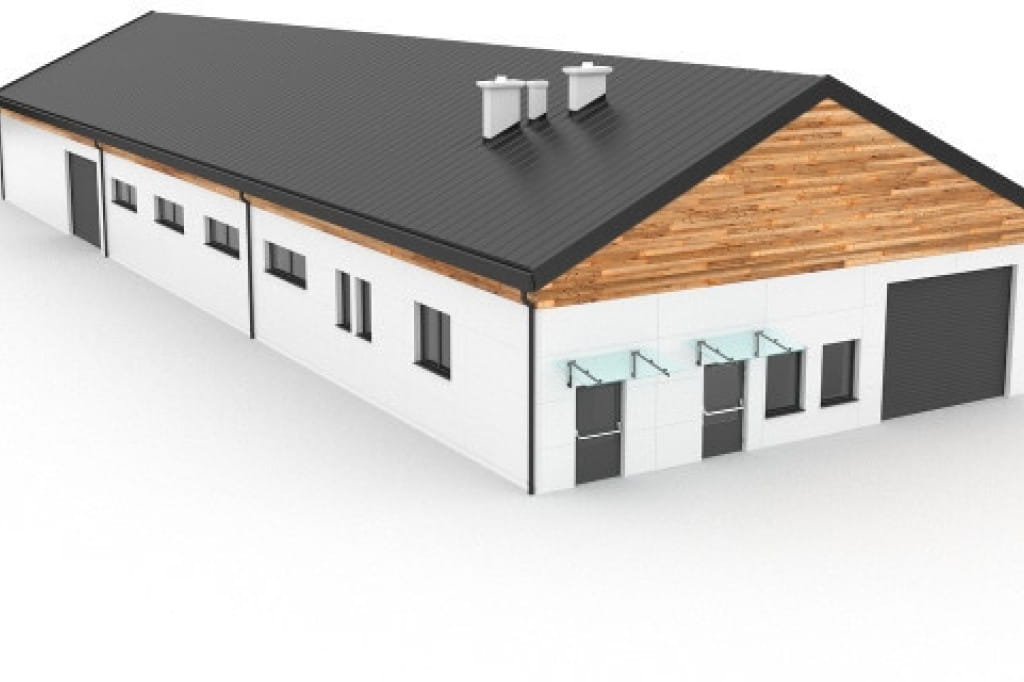

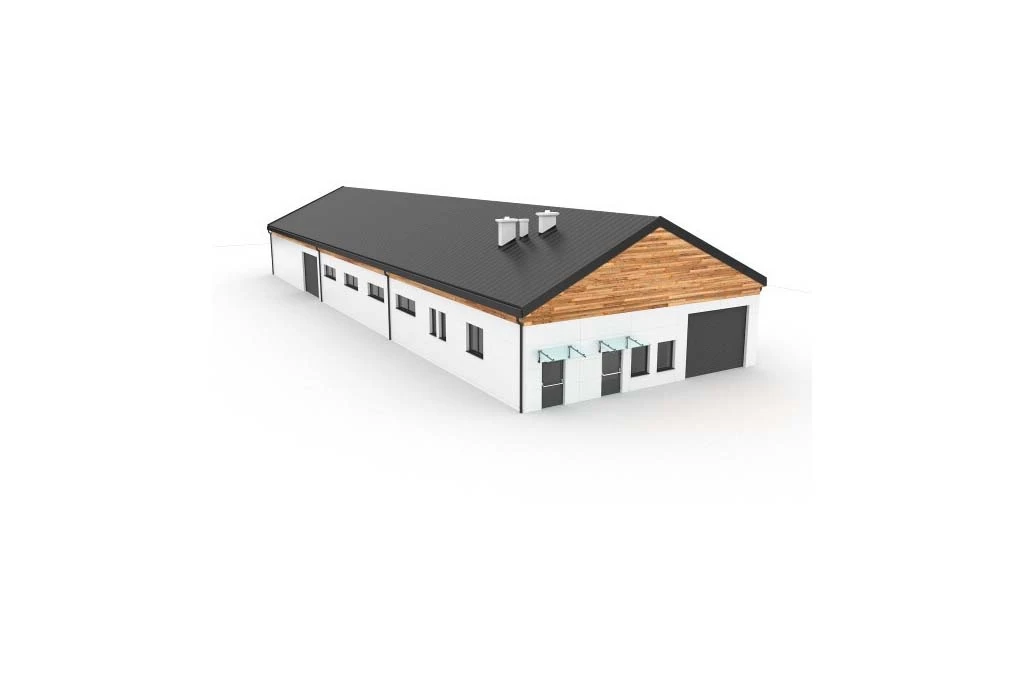

Model

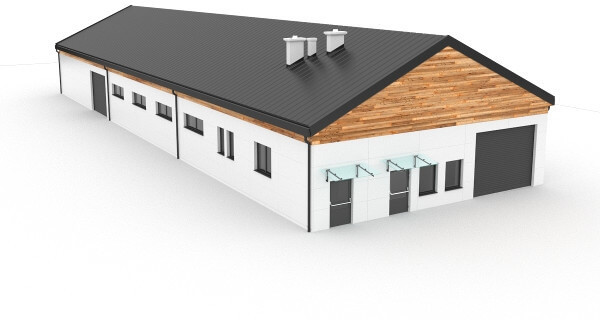

Projekt LK-94 - model



Elewacje

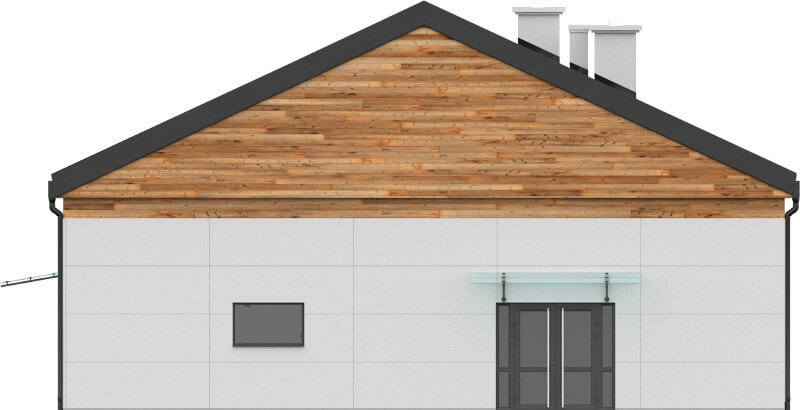

Projekt LK-94 - elewacja

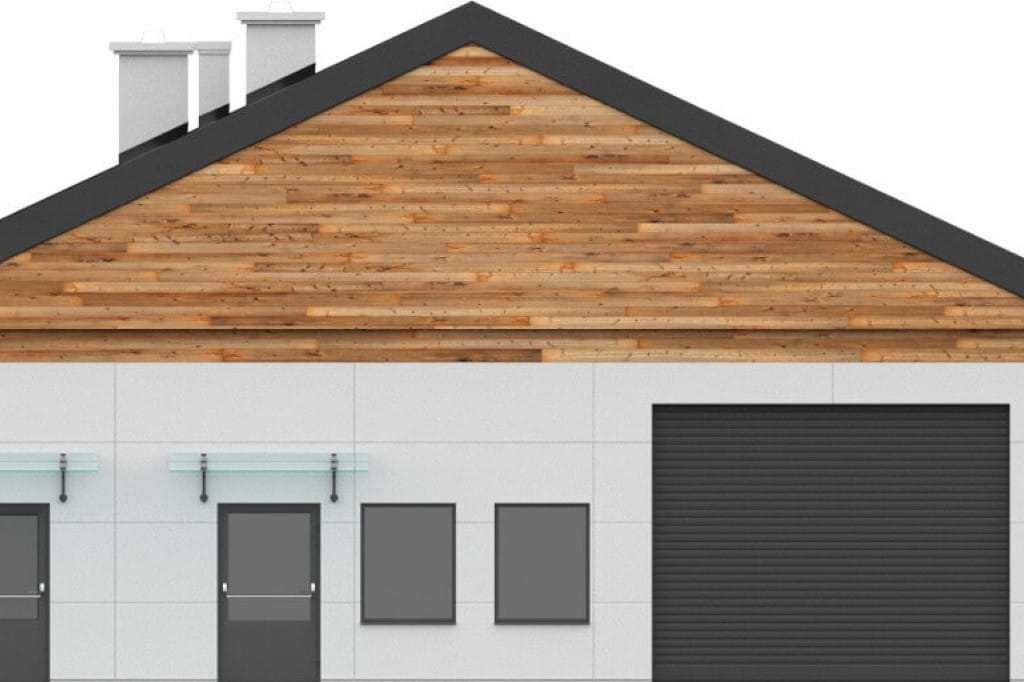

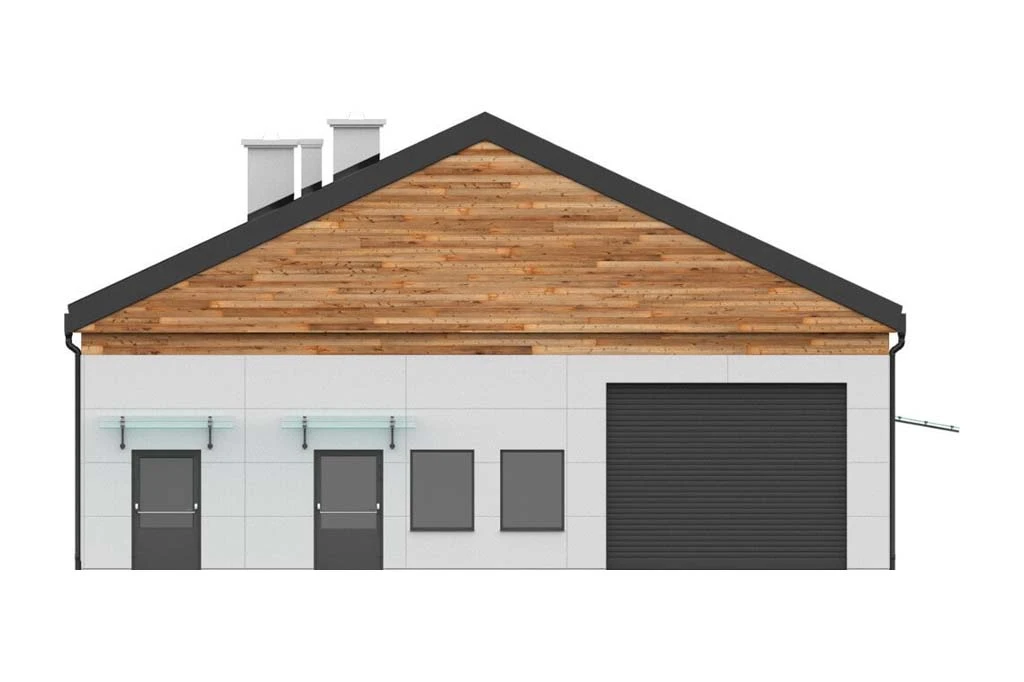

elewacja ogrodowa

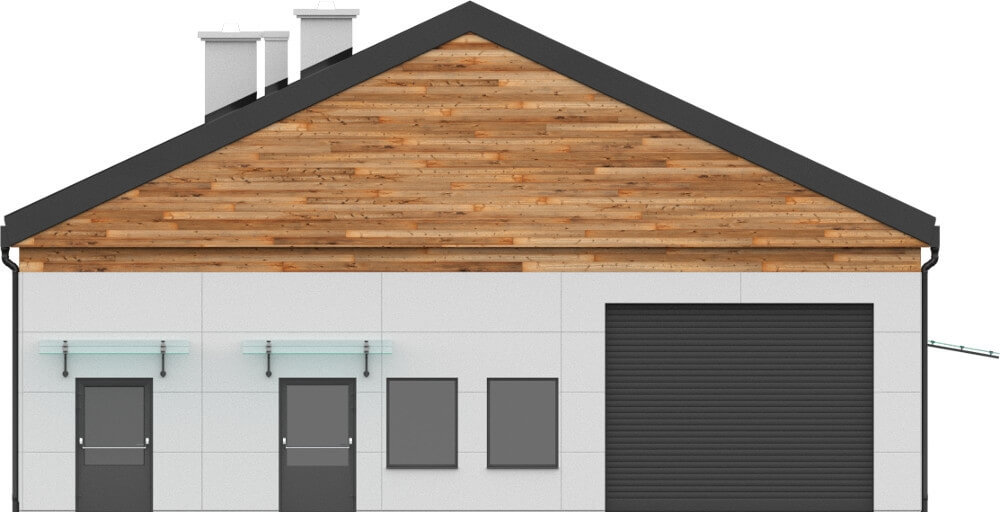

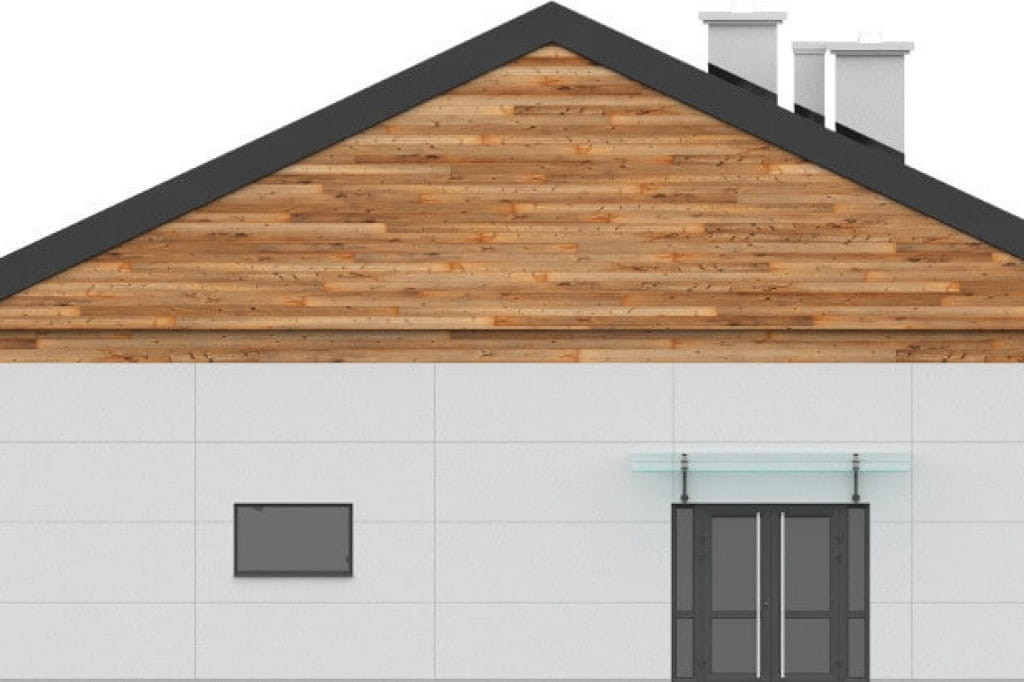

Projekt LK-94 - elewacja

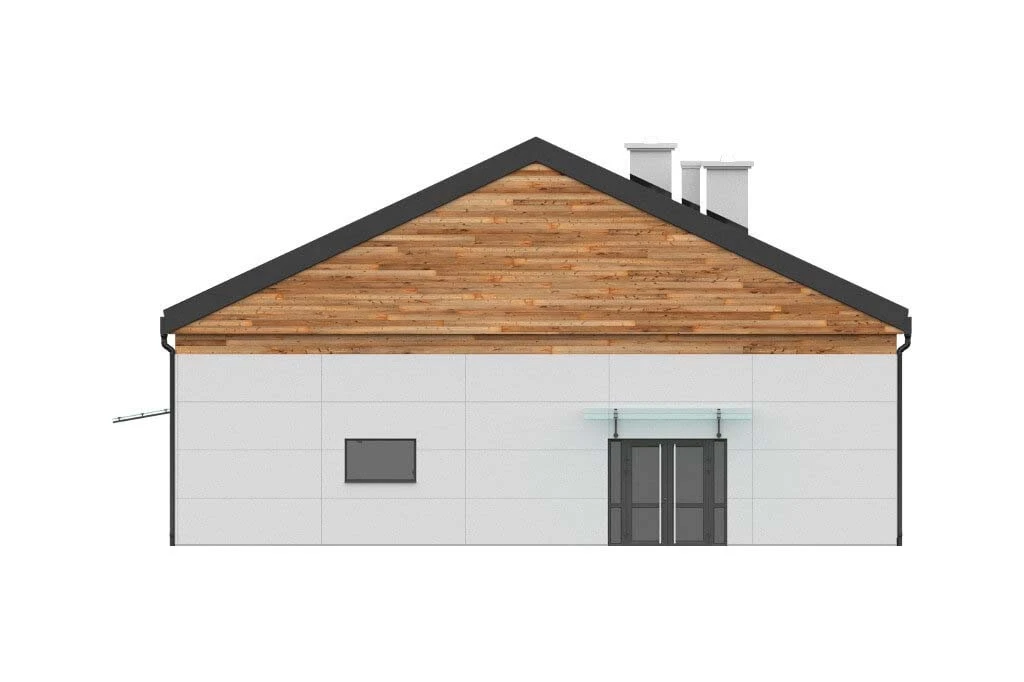

elewacja frontowa

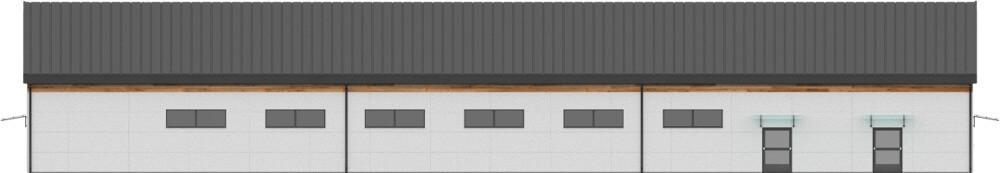

Projekt LK-94 - elewacja

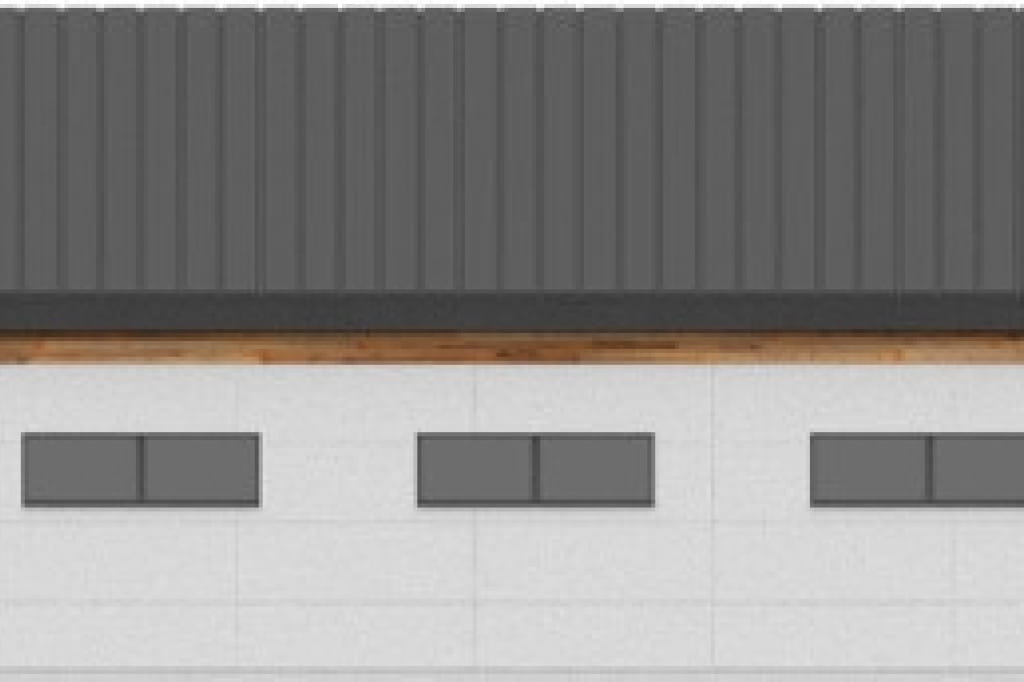

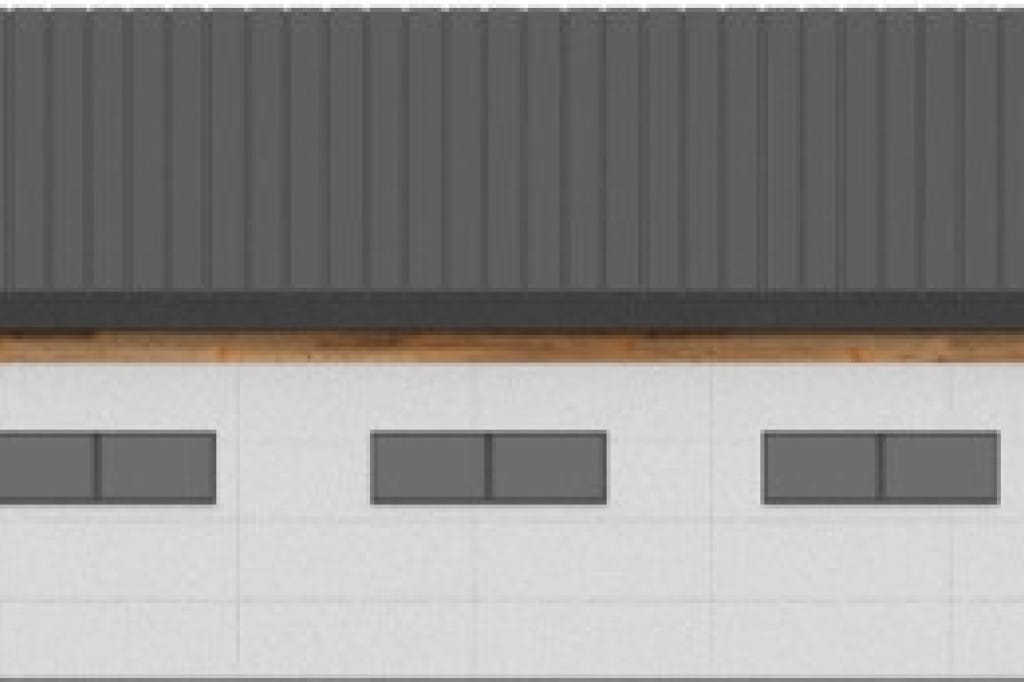

elewacja boczna
Projekt LK-94 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

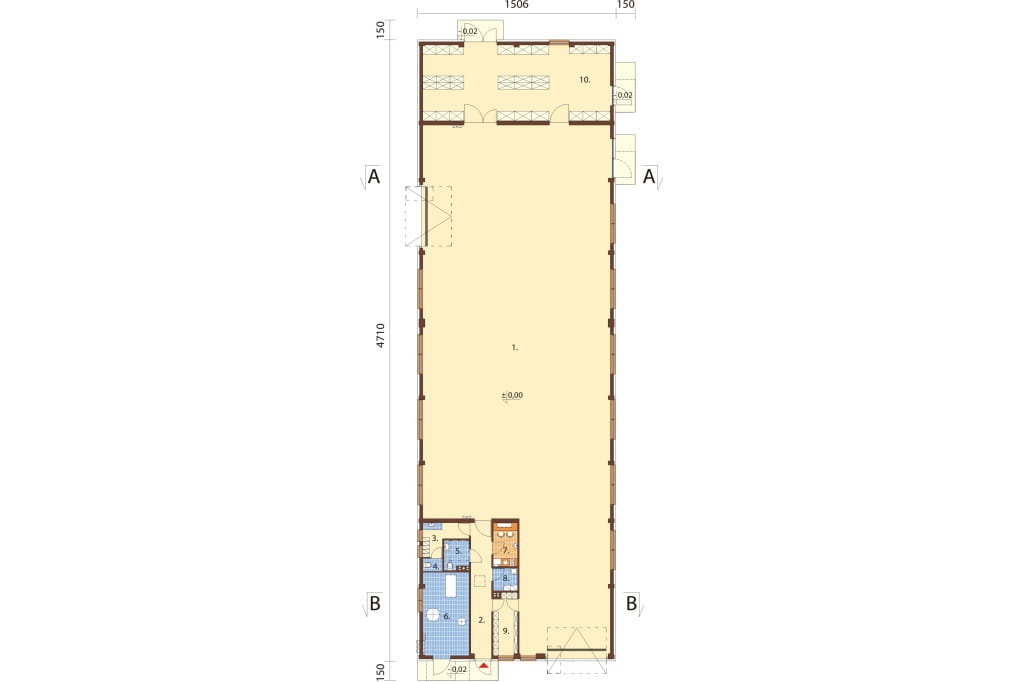

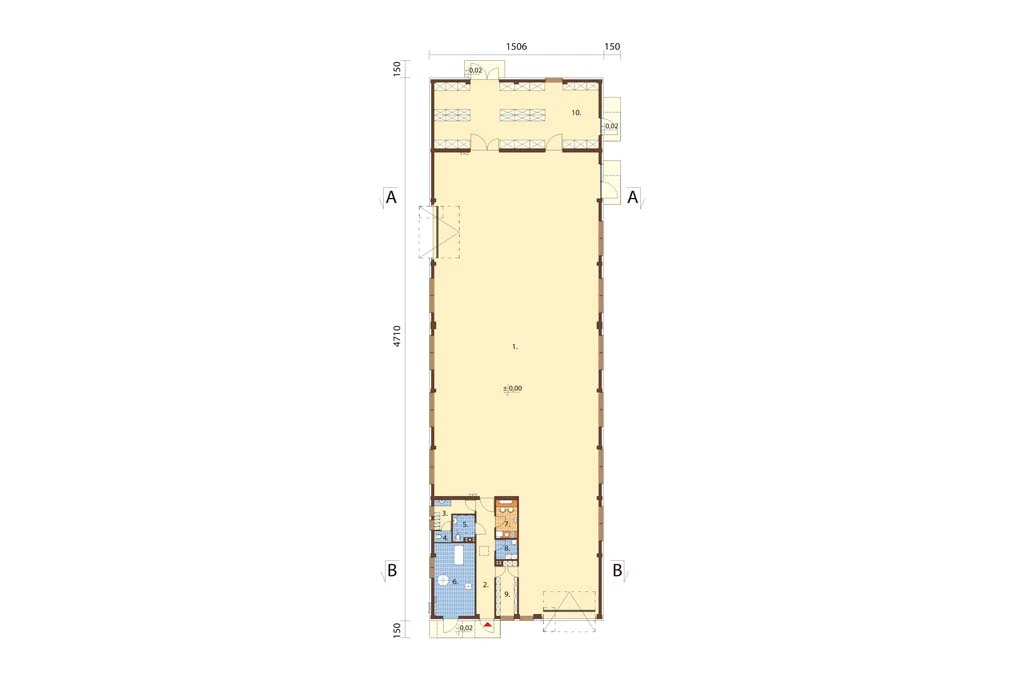

Rzut parteru



Projekt LK-94 - rzut

Parter: 166,3 m2

1. Hala magazynowa 495,65 m2
2. Korytarz 15,68 m2
3. Szatnia 6,43 m2
4. WC 1,49 m2
5. WC dla niepełnospr.  4,07 m2
6. Kotłownia 22,35 m2
7. Pom. socjalne  6,17 m2
8. Pom. gospodarcze  3,19 m2
9. Magazyn 8,60 m2
10. Magazyn 82,18 m2



POWIĘKSZ RZUT

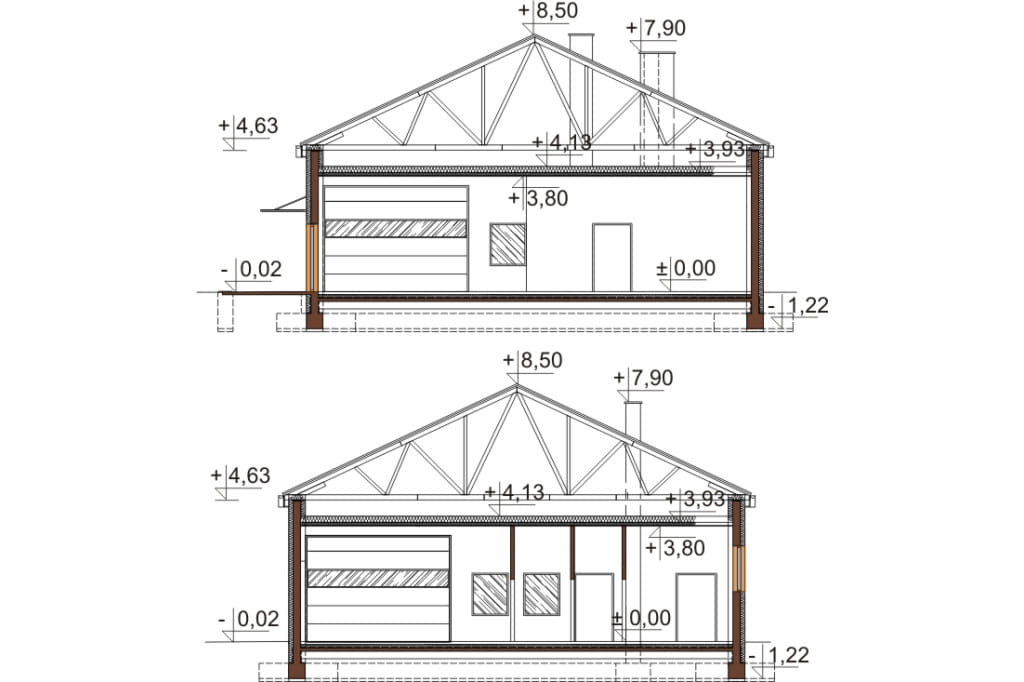

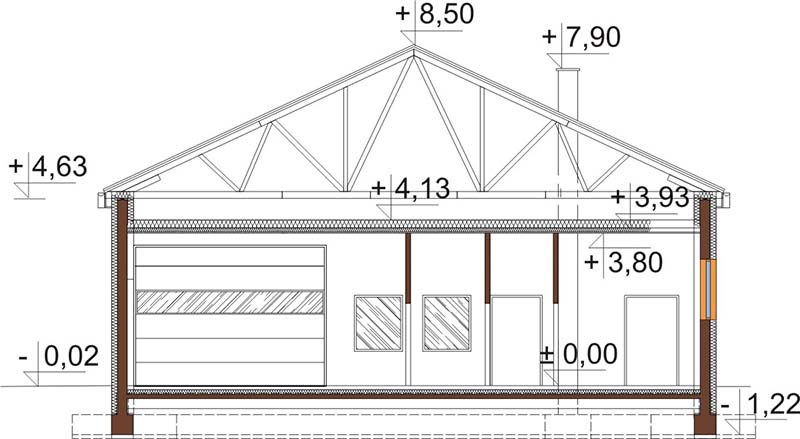

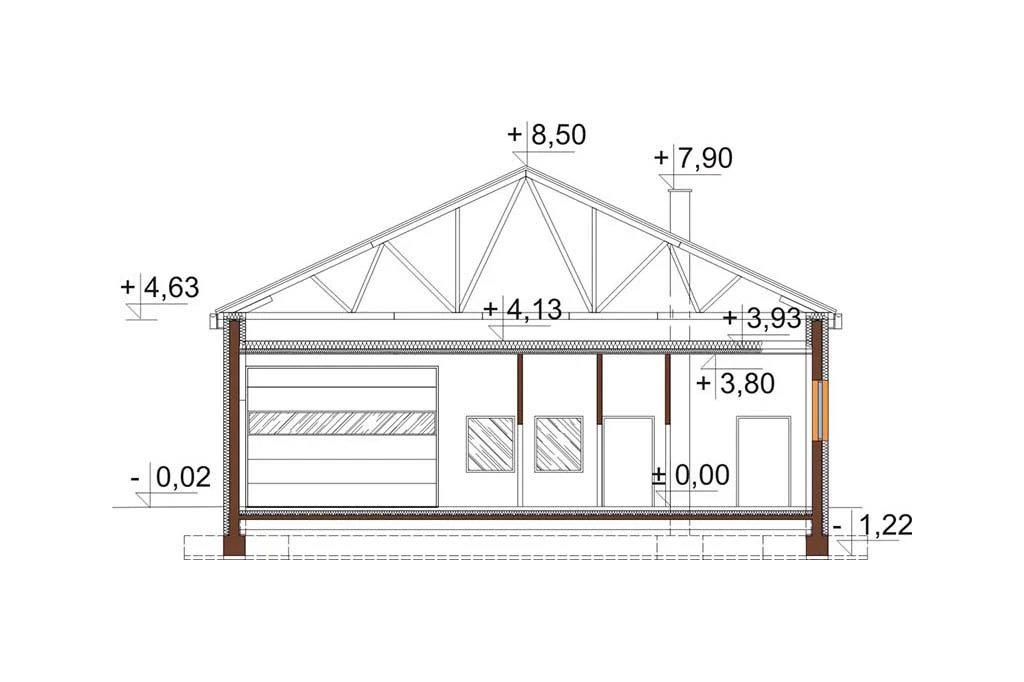

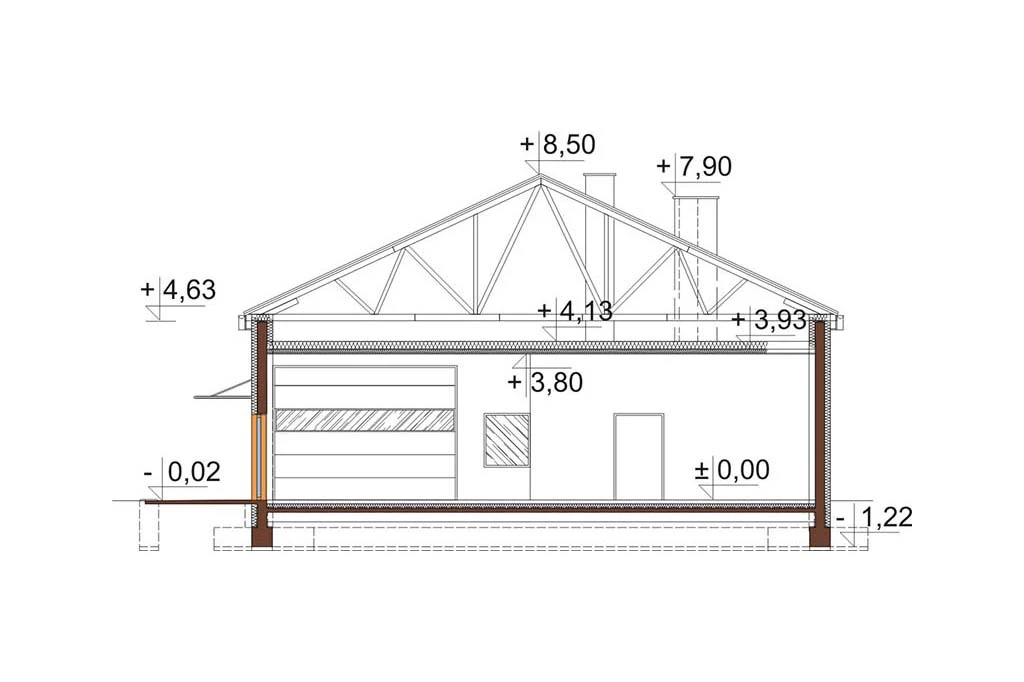

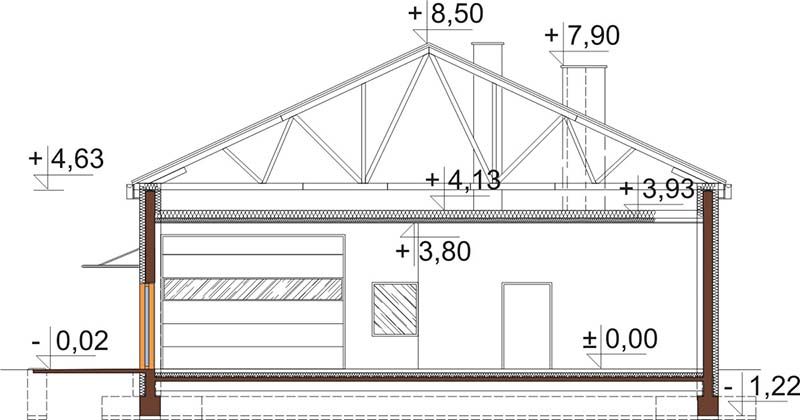

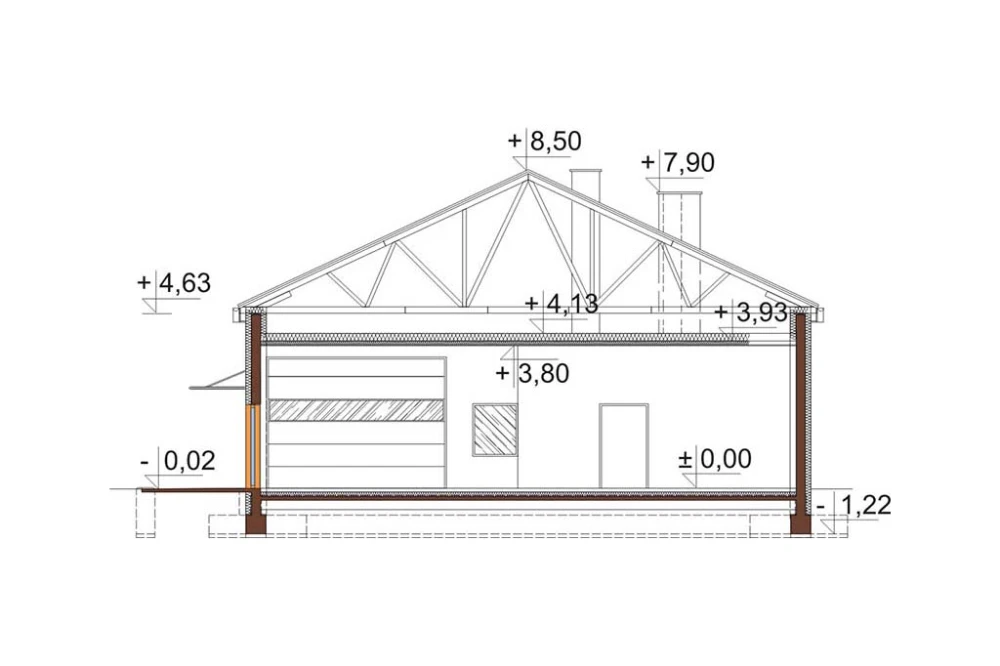

Przekrój



Projekt LK-94 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowego LK-94.
Hala magazynowa, jednokondygnacyjna, parterowa.

Technologia: ściany zewnętrzne - pustak solbet 24 cm, styropian 15 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane.
Pokrycie dachu: blacha.
Stropy: sufit podwieszony do wiązarów drewnianych.
Kąt nachylenia dachu: 25°
Wentylacja: mechaniczna
Ogrzewanie:  budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia na paliwo stałe
Program: duża hala magazynowa, 2 mniejsze magazyny, szatnia, pom. socjalne, pom. sanitarne, pom. gospodarcze

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 709.32 m²
Powierzchnia użytkowa: 653.24 m²
Kubatura: 2695.41 m³
Szerokość działki: 23.06 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 8,07 m
Rodzaj ogrzewania: paliwo stałe
ZAWARTOŚĆ PROJEKTU:



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe, brak poddasza
Typ: komercyjne, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak, Ewelina Kurowska
CENA 3 EGZ. PROJEKTU

24 600 PLN

KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
