Projekt

HOTEL
Kod: K-97
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

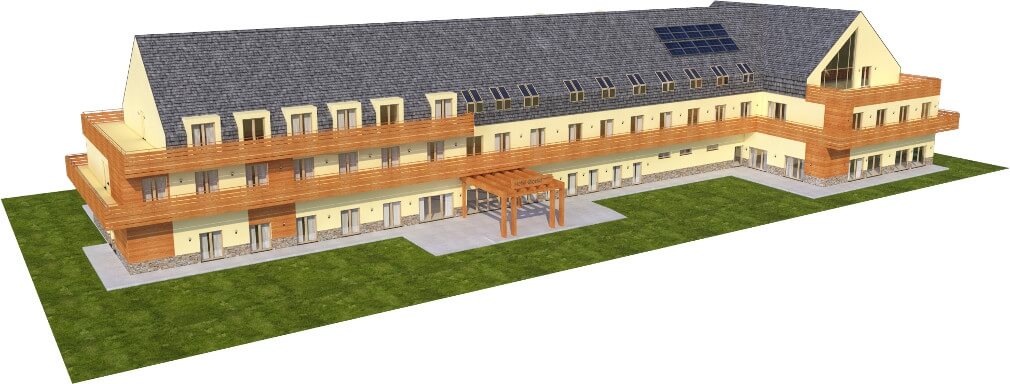

Model

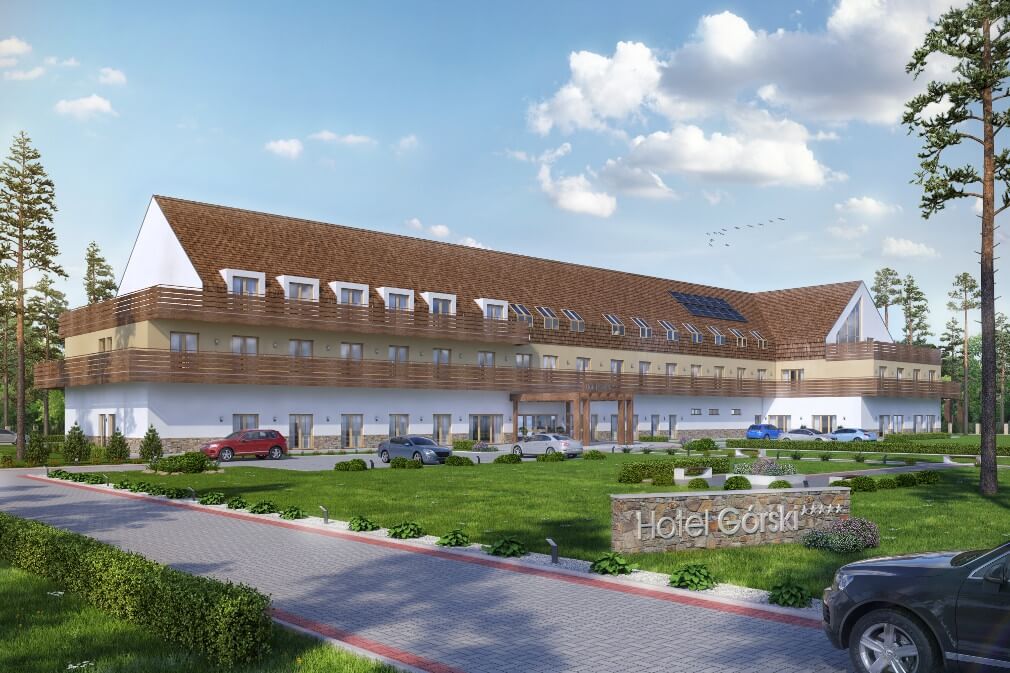

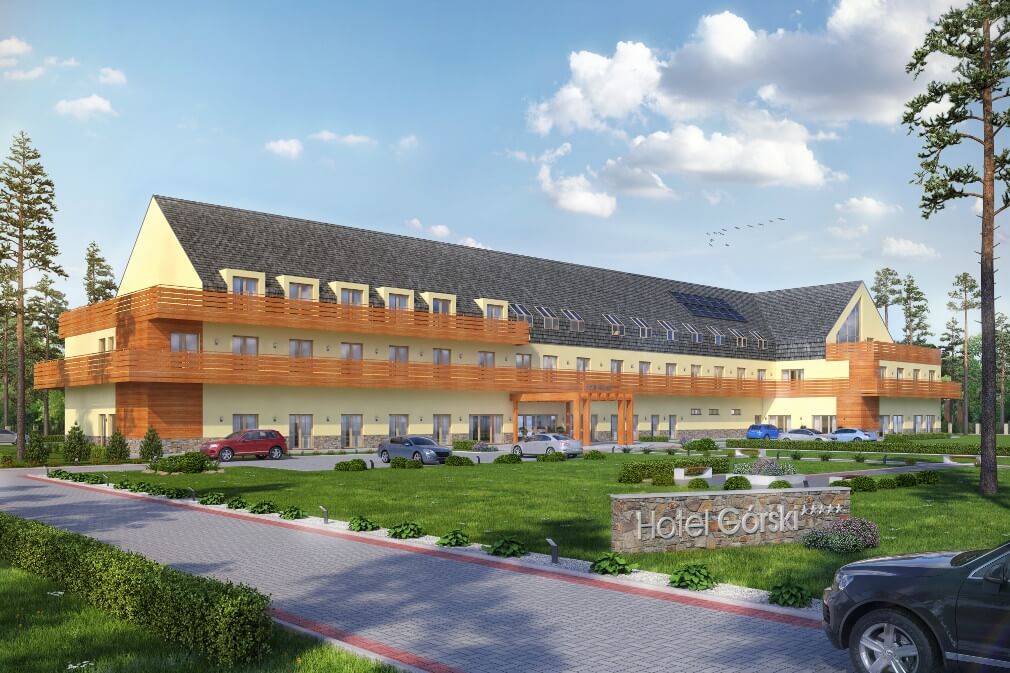

Projekt K-97 - model

Elewacje



Projekt K-97 - elewacja

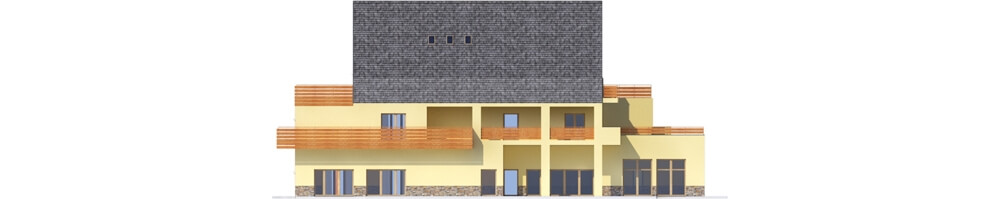

elewacja ogrodowa
Projekt K-97 - elewacja

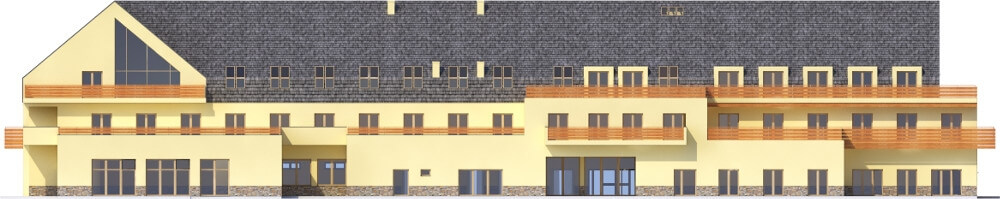

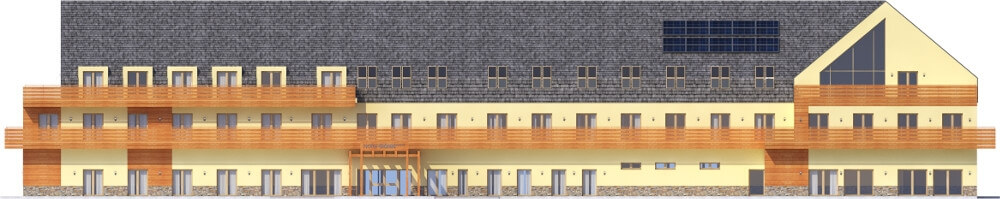

elewacja frontowa
Projekt K-97 - elewacja

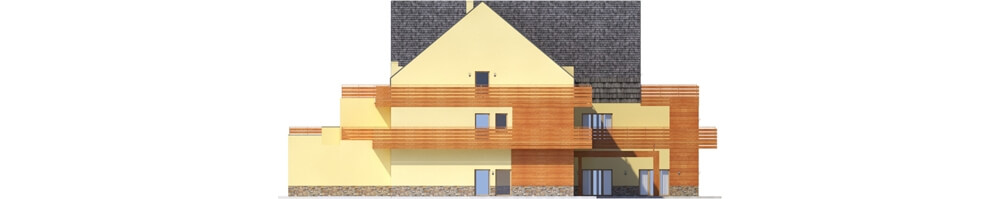

elewacja boczna
Projekt K-97 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

Rzut parteru



Projekt K-97 - rzut

PARTER: 1672.38 m2

1. Korytarz 46.37 m2
2. Magazyn 38.15 m2
3. Szyb windy 2.83 m2
4. Mag. Bielizny brudnej 6.15 m2
5. Pralnia 30.75 m2
6. Suszarnia 30.60 m2
7. Magazyn bielizny czystej 6,32 m2
8. Przedpokój 5.37 m2
9. Łazienka 4,91 m2
10. Pokój dwuosobowy 13.49 m2
11. Przedpokój 3.67 m2
12. Łazienka 3.19 m2
13. Pok. dwuosobowy 16.89 m2
14. Przedpokój 3.67 m2
15. Łazienka 3.19 m2
16. Pok. dwuosobowy 16.89 m2
17. Przedpokój 3.67 m2
18. Łazienka 4.09 m2
19. Pok dwuosobowy 19.40 m2
20. Sala bilard / bar 69.01 m2
21. WC 4.74 m2
22. Kl. schodowa 19.72 m2
23. Hall główny 111.82 m2
24. Recepcja 16.99 m2
25. Zaplecze recepcji 6.72 m2
26. Przebieralnia 9.45 m2
27. Natrysk + WC 9.35 m2
28. Sala fitness 36.33 m2
29. Kl schodowa 15.09 m2
30. Przechowalnia bagażu 5.22 m2
31. Rozdzielnica elektryczna 5.23 m2
32. Węzeł cieplny 33.86 m2
33. Rozdzielnica elektryczna 9.19 m2
34. Szyb windy 2.99 m2
35. Pom. porządkowe 2.41 m2
36. Palarnia 10.51 m2
37. Korytarz 71.37 m2
38. Pom. socjalne 17.12 m2
39. WC+ natrysk 6.65 m2
40. Kantyna 25.72 m2
41. Biuro 13.14 m2
42. Biuro 13.25 m2
43. Biuro 13.12 m2
44. Biuro 13.45 m2
45. WC Męskie 14.72 m2
46. WC dla niepełnospr. 4.27 m2
47. WC Damskie 16.23 m2
48. Magazyn 11.44 m2
49. Składzik 6.69 m2
50. Restauracja + Bar 187.75 m2
51. Magazyn 11.27 m2
52. Komunikacja 9.20 m2
53. Kl. schodowa 27.49 m2
54. Sala bankietowa 238.32 m2
55. Korytarz 54.31 m2
56. Palarnia 7.87 m2
57. WC Damskie 7.91 m2
58 . WC Męskie 7.48 m2
59. Magazyn 10.64 m2
60. Rozdzielnica kelnerska 24.71 m2
61. Zmywalnia 11.70 m2
62. Kuchnia 61.85 m2
63. Korytarz 30.88 m2
64. Magazyn 6.64 m2
65. Chłodnia 11.61 m2
66. Mrożnia 5.68 m2
67. Obróbka warzyw i jaj 6.04 m2
68. Magazyn warzyw 6.04 m2
69. Magazyn 5.18 m2
70. Magazyn 4.91 m2
71. Magazyn 8.33 m2
72. Magazyn 8.25 m2
73. Pom. socjalne kuchni 10.75 m2
74. WC 2.12 m2
POWIĘKSZ RZUT

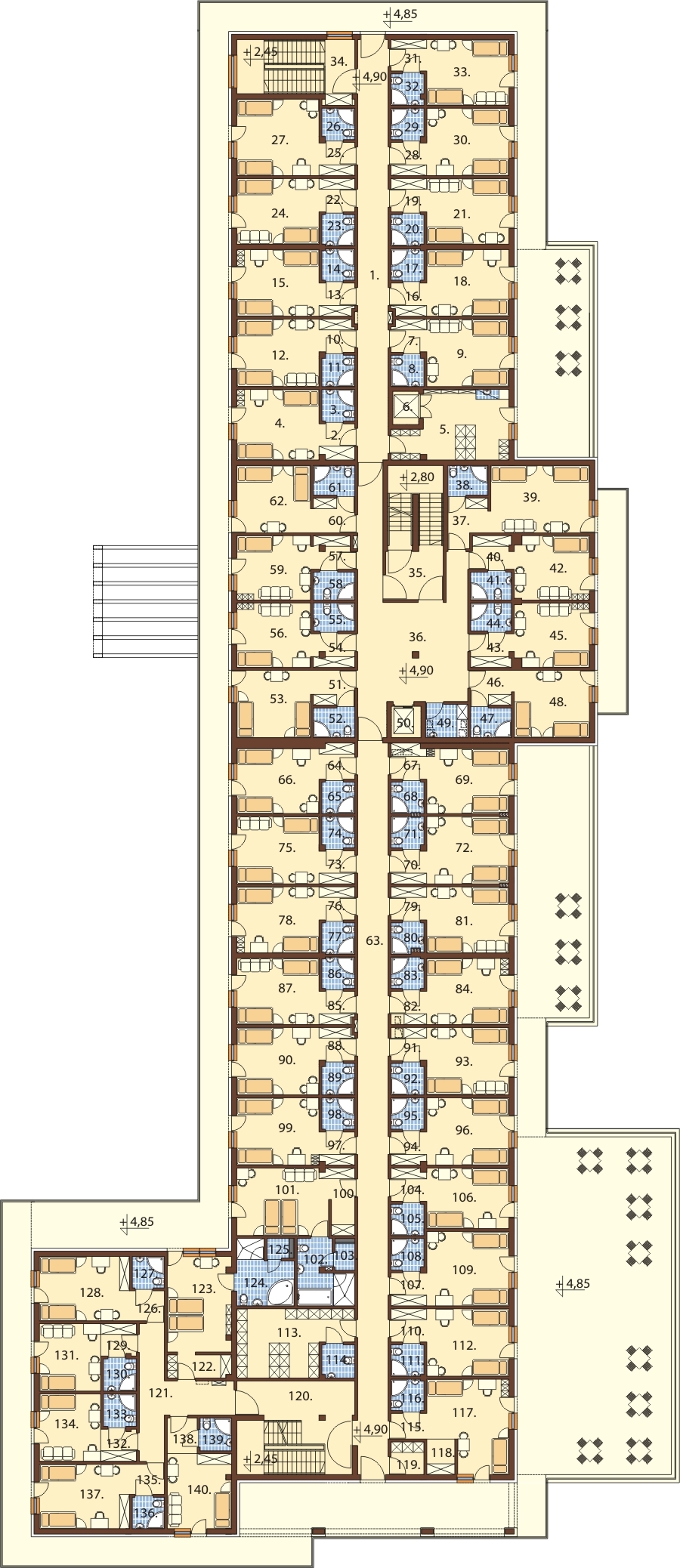

Rzut I piętra



Projekt K-97 - rzut

PIĘTRO: 1292.65 m2

1. Korytarz 39.64 m2
2. Przedpokój 3.84 m2
3. Łazienka 3.06 m2
4. Pok. dwuosobowy 17.89 m2
5. Magazyn 21.32 m2
6. Szyb windy 2.91 m2
7. Przedpokój 3.53 m2
8. Łazienka 3.17 m2
9. Pokój dwuosobowy 17.11 m2
10. Przedpokój 3.53 m2
11. Pok. dwuosobowy 17.11 m2
12. Przedpokój 3.59 m2
13. Łazienka 3.19 m2
14. Pok. dwuosobowy 16.89 m2
15. Przedpokój 3.59 m2
16. Łazienka 3.19 m2
17. Pok. dwuosobowy 16.89 m2
18. Przedpokój 3.59 m2
19. Łazienka 3.19 m2
20. Przedpokój 16,89 m2
21. Łazienka 3.19 m2
22. Pokój dwuosobowy 16.89 m2
23. Przedpokój 3.53 m2
24. Łazienka 3.17 m2
25. Pokój dwuosobowy 19.40 m2
26. Przedpokój 3.53 m2
27. Łazienka 3.17 m2
28. Pok. dwuosobowy 17.11 m2
29. Przedpokój 3.47 m2
30. Łazienka 3.15 m2
31. Pokój dwuosobowy 16.66 m2
32. kl. schodowa 15.35 m2
33. Kl. schodowa 18.47 m2
34. Hall 50.90 m2
35. Przedpokój 5.37 m2
36. Łazienka 3.66 m2
37. Pok. dwuosobowy 20.50 m2
38. Przedpokój 4.18 m2
39. Łazienka 3.53 m2
40. Pok. jednoosobowy 14.97 m2
41. Przedpokój 4.18 m2
42. Łazienka 3.53 m2
43. Pok. jednoosobowy 14.97 m2
44. Przedpokój 4.40 m2
45. Łazienka 3.75 m2
46. Pok. dwuosobowy 15.62 m2
47. Pom. porządkowe 3.73 m2
48. Szyb windy 2.99 m2
49. Przedpokój 4.46 m2
50. Łazienka 3.79 m2
51. Pok. dwuosobowy 15.32 m2
52. Przedpokój 4.32 m2
53. Łazienka 3.57 m2
54. Pok. jednoosobowy 14.69 m2
55. Przedpokój 4.32 m2
56. Łazienka 3.57 m2
57. Pok. jednoosobowy 14.69 m2
58 .Przedpokój 4.46 m2
59. Łazienka 3.79 m2
60. Pokój dwuosobowy 15.32 m2
61. Korytarz 68.93 m2
62. Przedpokój 3.84 m2
63. Łazienka 3.06 m2
64. Pok. dwuosobowy 16.47 m2
65. Przedpokój 3.84 m2
66. Łazienka 3.18 m2
67. Pok. dwuosobowy 16.47 m2
68. Przedpokój 3.66 m2
69. Łazienka 3.17 m2
70. Pok. dwuosobowy 17.09 m2
71. Przedpokój 3.58 m2
72. Łazienka 3.17 m2
73. Pok. dwuosobowy 17.11 m2
74. Przedpokój 3.58 m2
75. Łazienka 3.17 m2
76. Pok. dwuosobowy 16.89 m2
77. Przedpokój 3.67 m2
78 .Łazienka 3.00 m2
79. Pok. dwuosobowy 16.88 m2
80. Przedpokój 3.23 m2
81. Łazienka 3.19 m2
82. Pokój dwuosobowy 16.88m2
83. Przedpokój 3.56 m2
84. Łazienka 3.18 m2
85. Pok. dwuosobowy 16.88 m2
86. Przedpokój 3.55 m2
87. Łazienka 3.17 m2
88. Pok. dwuosobowy 17.11 m2
89. Przedpokój 3.21 m2
90. Łazienka 3.17 m2
91. Pok. dwuosobowy 17.11 m2
92. Przedpokój 3.59 m2
93. Łazienka 3.20 m2
94. Pok. dwuosobowy 17.11 m2
95. Przedpokój 3.51 m2
96. Łazienka 3.20 m2
97. Pok. dwuosobowy 17.11 m2
98. Przedpokój 4.79 m2
99. Pok. dwuosobowy 19.04 m2
100. Łazienka 9.40 m2
101. Sauna 1.95 m2
102. Przedpokój 3.59 m2
103. Łazienka 3.20 m2
104. Pok. dwuosobowy 15.33 m2
105. Przedpokój 3.66 m2
106. Łazienka 3.17 m2
107. Pok. dwuosobowy 18.44 m2
108. Przedpokój 3.35 m2
109. Łazienka 3.19 m2
110. Pok. dwuosobowy 17.11 m2
111. Magazyn 21.24 m2
112. WC 3.19 m2
113. Przedpokój 2.83 m2
114. Łazienka 3.19 m2
115. Pok. dwuosobowy 20.81 m2
116. Garderoba 3.08 m2
117. Magazyn 3.33 m2
118. Kl. schodowa 27.71 m2
119. Korytarz 18.04 m2
120. Przedpokój 4.53 m2
121. Pok. dwuosobowy 18.73 m2
122. Łazienka 9.90 m2
123. Sauna 1.67 m2
124. Przedpokój 3.24 m2
125. Łazienka 3.13 m2
126. Pok. dwuosobowy 17.87 m2
127. Przedpokój 3.51 m2
128. Łazienka 3.30 m2
129. Pok. jednoosobowy 12.76 m2
130. Przedpokój 3.51 m2
131. Łazienka 3.30 m2
132. Pokój jednoosobowy 12.76 m2
133. Przedpokój 3.24 m2
134. Łazienka 3.13 m2
135. Pok. dwuosobowy 17.87 m2
136. Przedpokój 3.33 m2
137. Łazienka 3.20 m2
138. Pok. jednoosobowy 14.76 m2

POWIĘKSZ RZUT

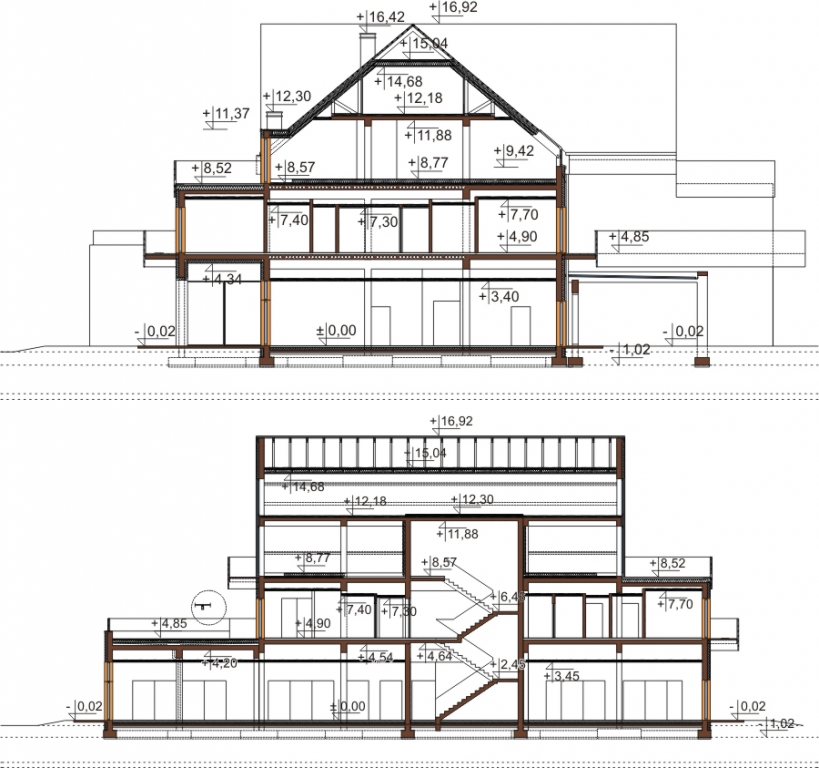

Przekrój



Projekt K-97 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku hotelowego K-97, niepodpiwniczony, dwukondygnacyjny ze strychem nieużytkowym. Budynek można również zaadaptować na dom opieki dla osób starszych.

Technologia: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 16 cm, tynk zewnętrzny.
Stropy: płyty żerańskie, płyty strunobetonowe nad basenem, strop żelbetowy nad poddaszem.
Kąt nachylenia dachu: 40°.
Pokrycie dachu: wiór osikowy
Ogrzewanie: Gruntowa pompa ciepła
Wentylacja mechaniczna z odzyskiem ciepła:
pokoje (parter+ piętro), sala restauracyjna, sala bankietowa, hol główny, recepcja, fitness. Bez odzysku ciepła - kuchnia z zapleczem, pralnia, palarnia. Wentylacja wymuszona w toaletach.
Program: Pokoje hotelowe z łazienkami (38 dwuosobowych i 7 jednoosobowych), palarnia, magazyn z windą towarową, kuchnia z zapleczem, pralnia, suszarnia, magazyn bielizny brudnej,magazyn bielizny czystej, magazyny środków chemicznych, sala barowa, sala fitness, sala bilard/bar, recepcja z zapleczem, pokoje biurowe, sala wielofunkcyjna, kotłownia, pomieszczenia techniczne i gospodarcze.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne, oddymianie szybu windowego, schemat technologiczny kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne, SAP)
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna z analizą
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 1956.35 m²
Powierzchnia użytkowa: 2965.03 m²
Kubatura: 22287.30 m³
Szerokość działki: 43.96 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 211
Kąt nachylenia dachu: 40°
Ilość pokoi: 45
Pokój na parterze: Tak
Wysokość budynku: 16.94 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 93.84 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:



Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
