Hala MAGAZYNOWA
Kod: K-95
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

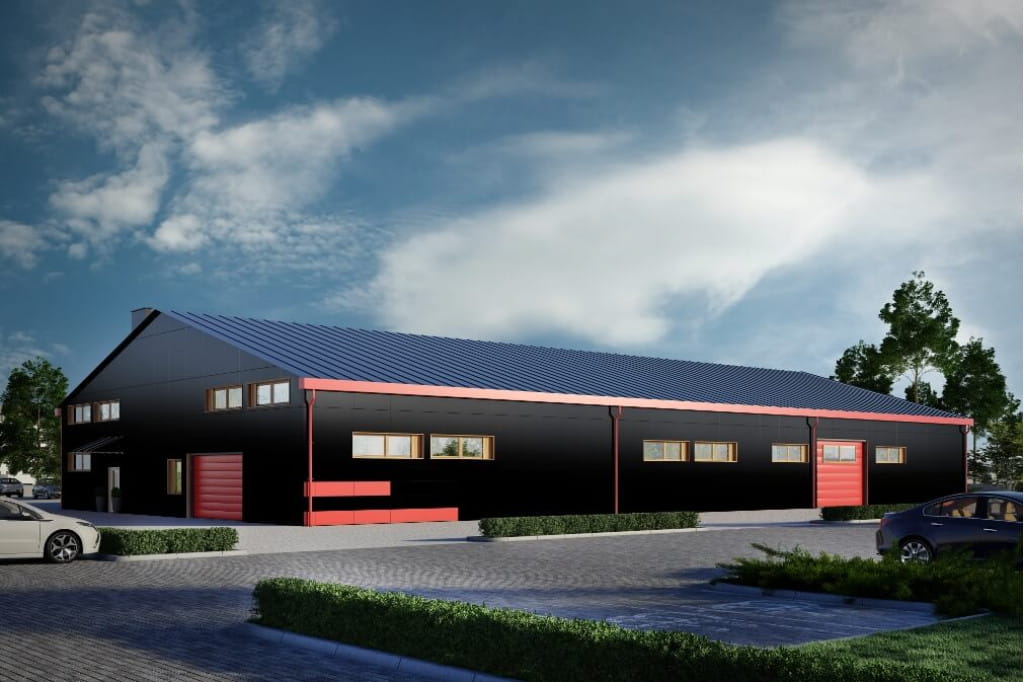

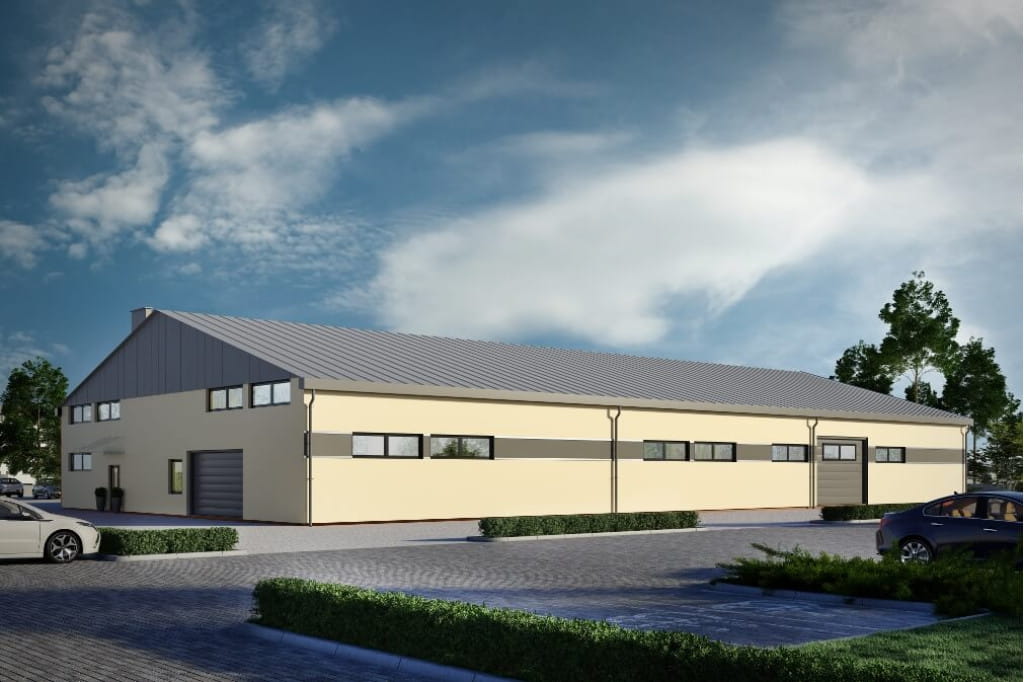

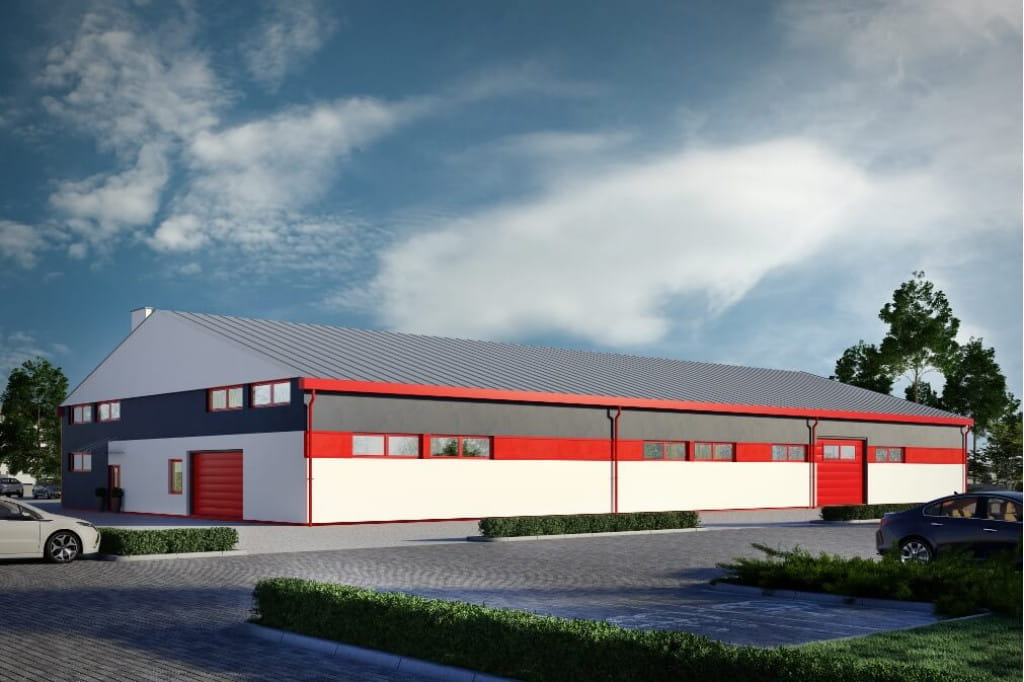

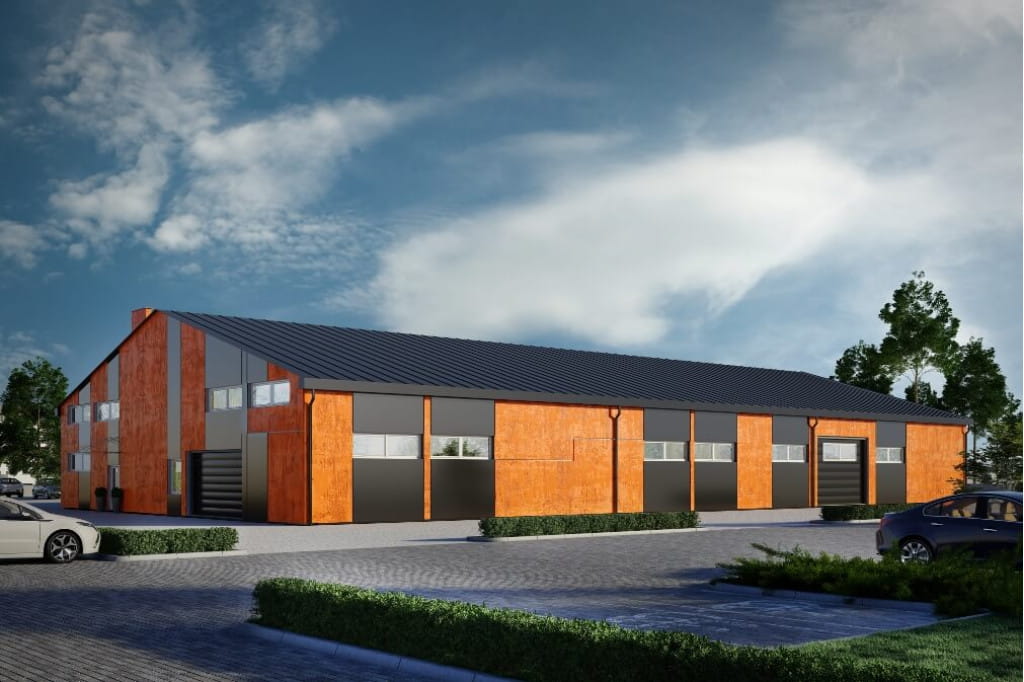

Prezentacja projektu
Opis projektu
K-95. Projekt hali magazynowej, projekt magazynu, projekt zakładu produkcyjnego, projekt dyskontu, projekt sklepu,

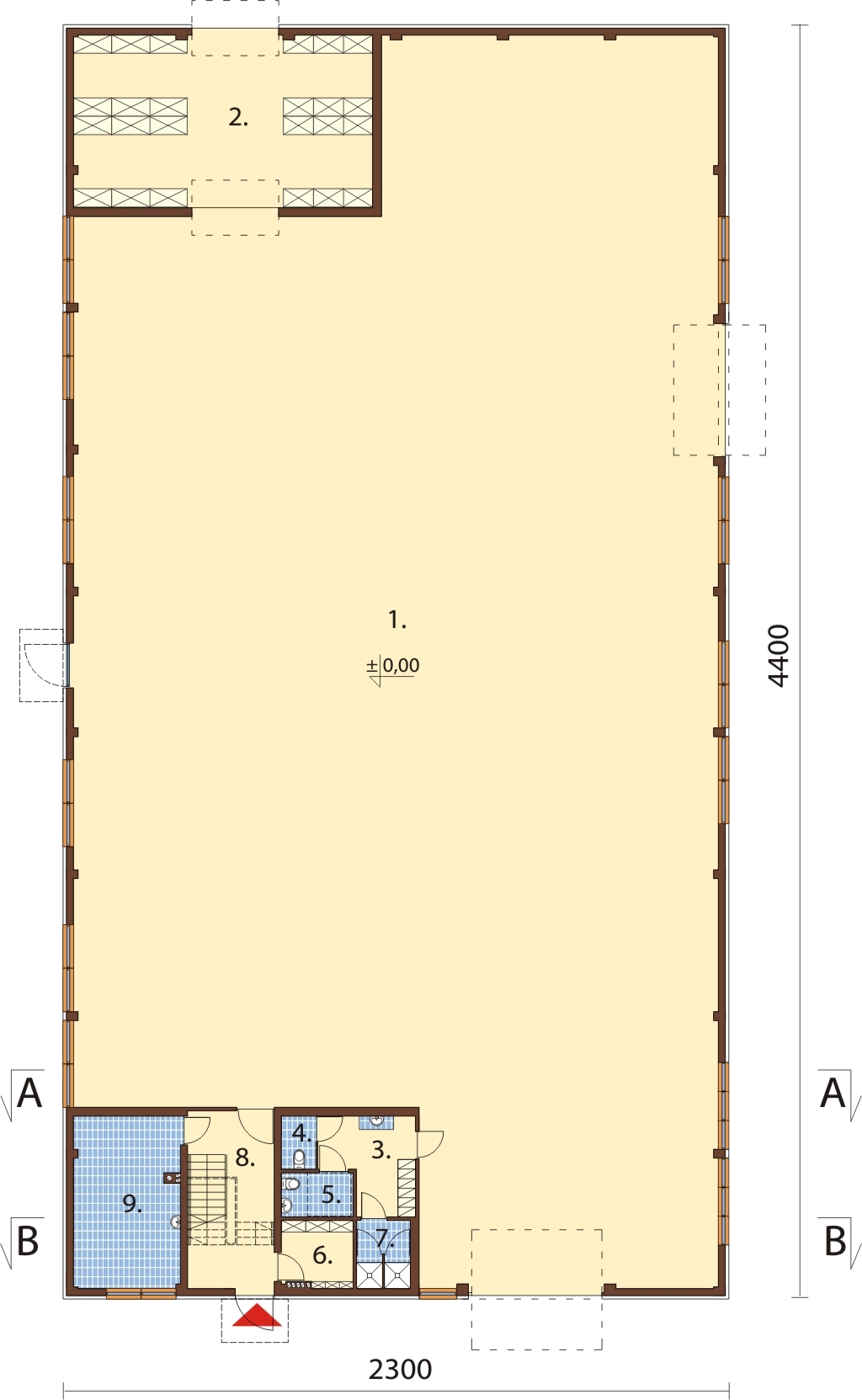

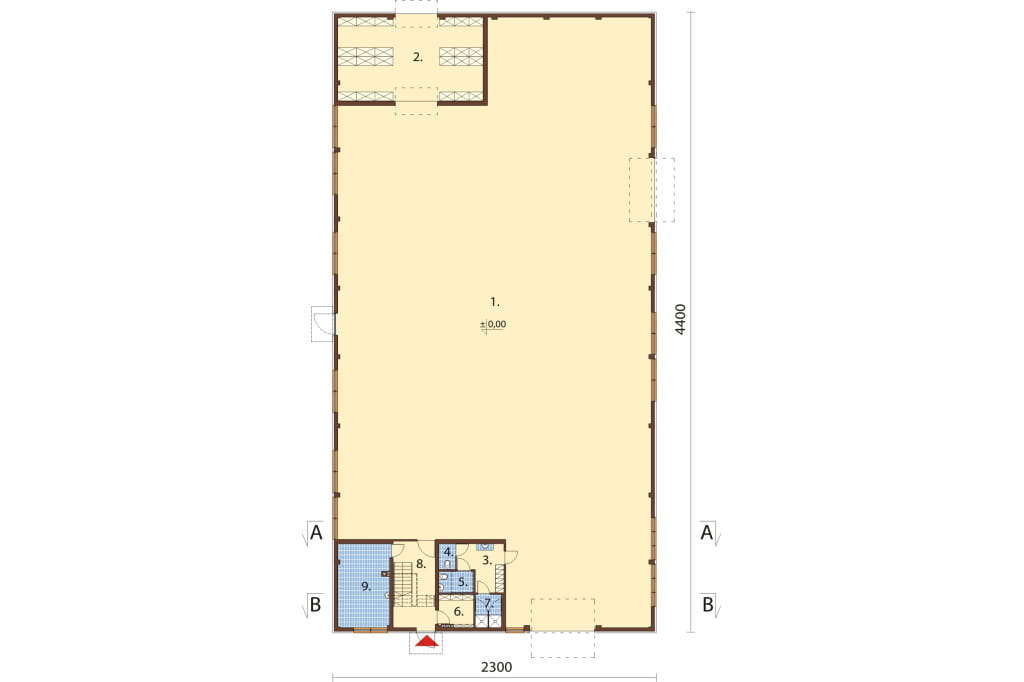

Rzut parteru
Parter: 933,73 m2
1. Hala 807,60 m2
2. Magazyn 61,44 m2
3. Szatnia / przedsionek 9,56 m2
4. WC 1,84 m2
5. WC 3,77 m2
6. Magazyn 5,60 m2
7. Prysznic 4,31 m2
8. Korytarz + kl. schodowa 17,87 m2
6. Kotłownia 21,74 m2

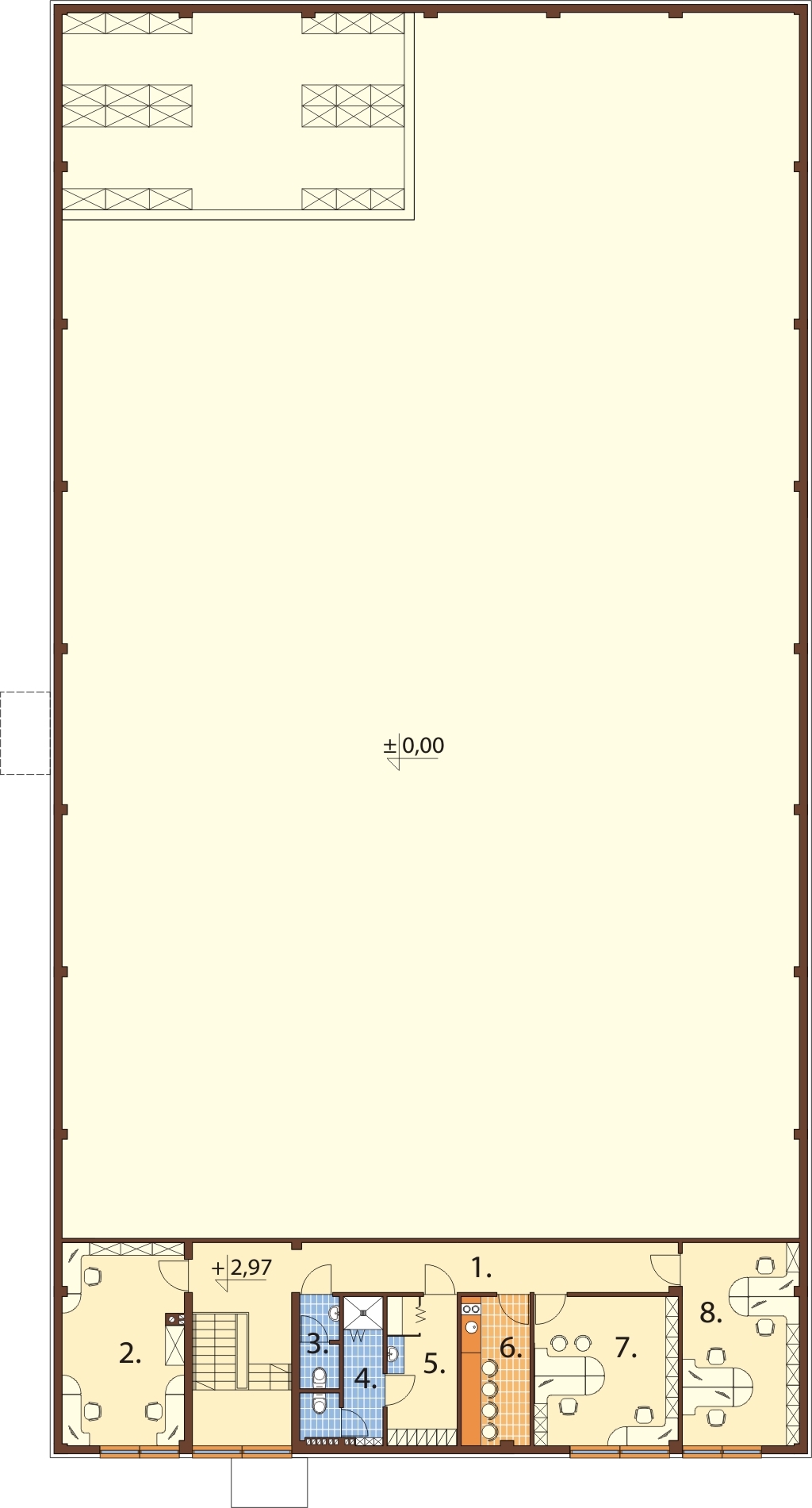

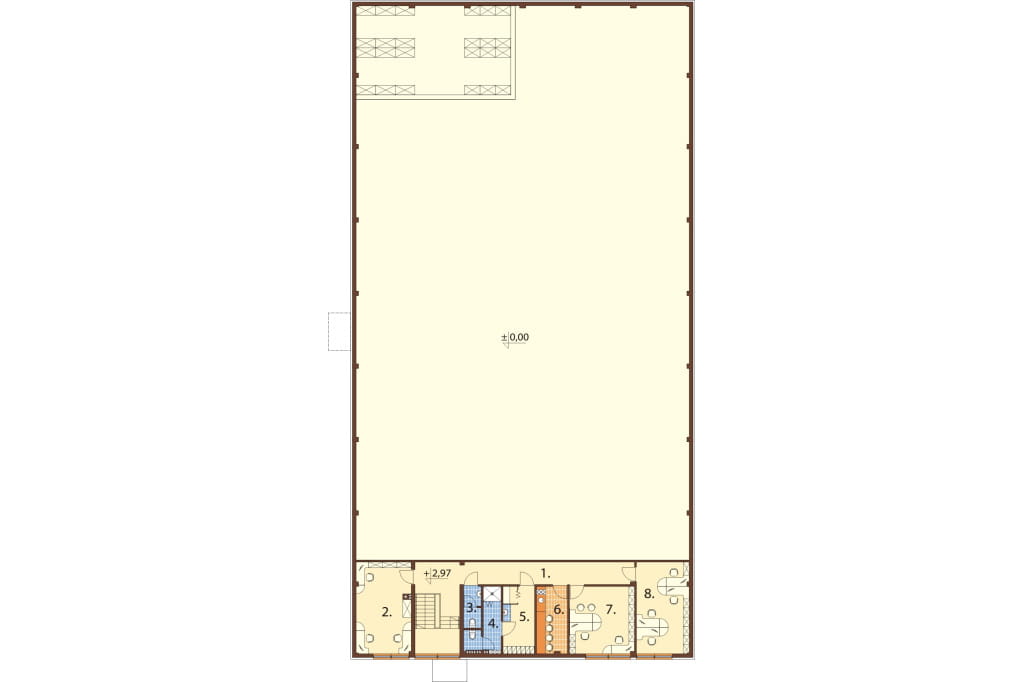

Rzut piętra / antresoli
Antresola: 116,08 m2
1. Komunikacja 31,96 m2
2. Biuro 18,14 m2
3. WC 3,20 m2
4. WC + natrysk 7,04 m2
5. Pokój socjalny 9,56 m2
6. Pokój śniadań 9,38 m2
7. Biuro 19,55 m2
8. Biuro 17,25 m2

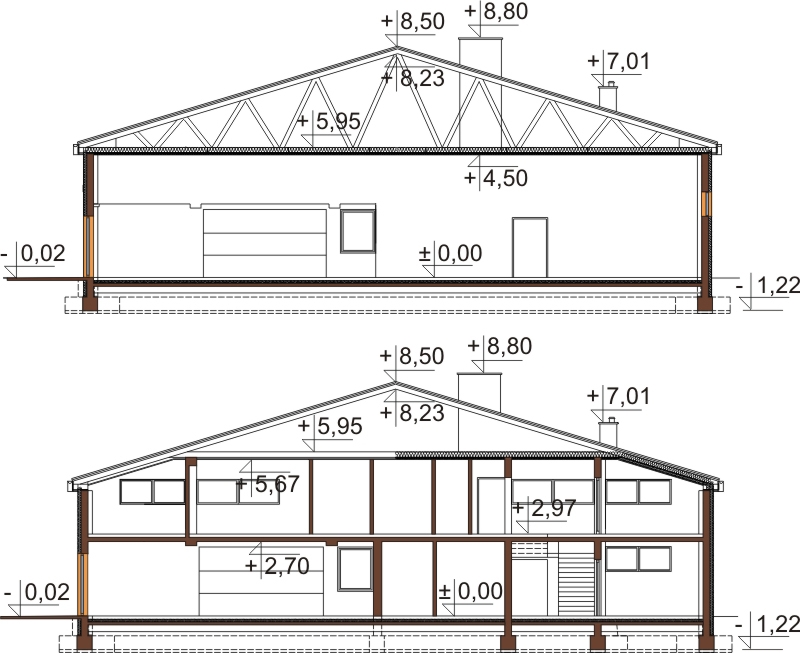

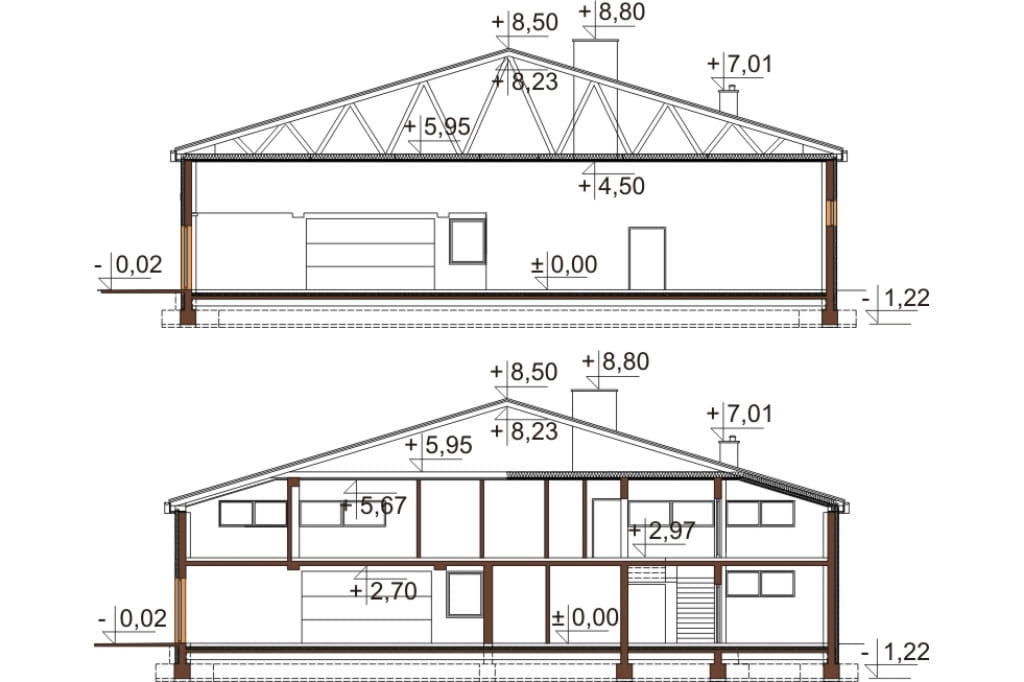

Przekrój

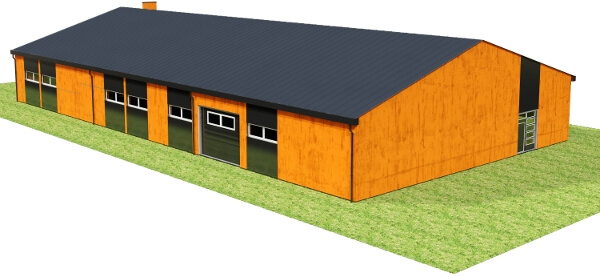

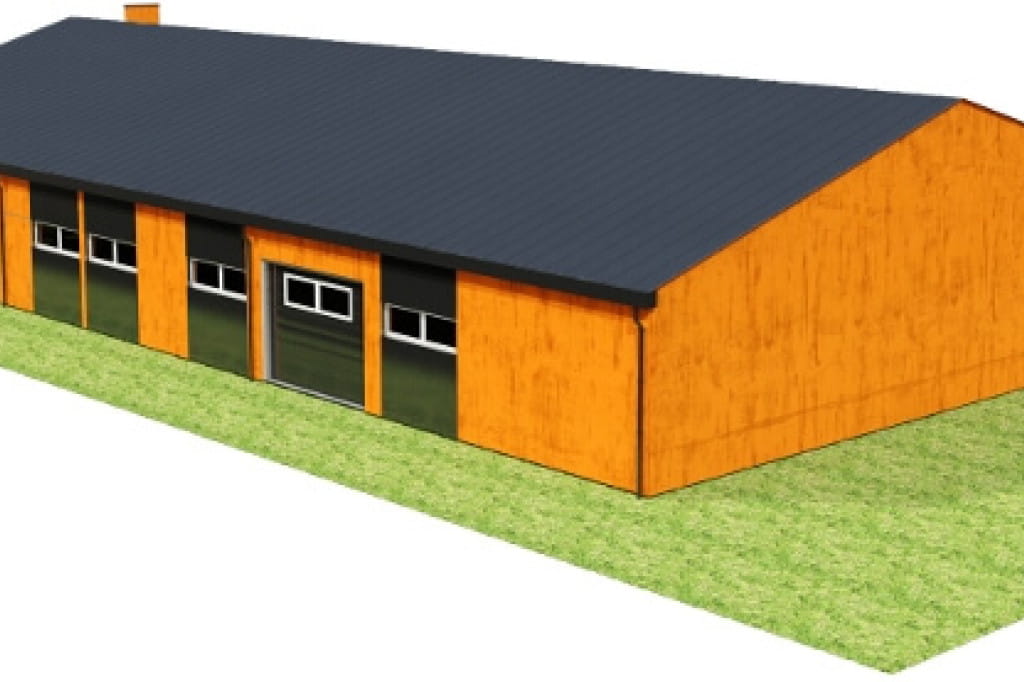

Model 3D

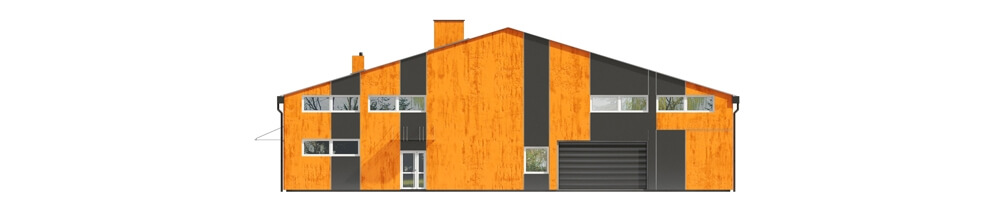

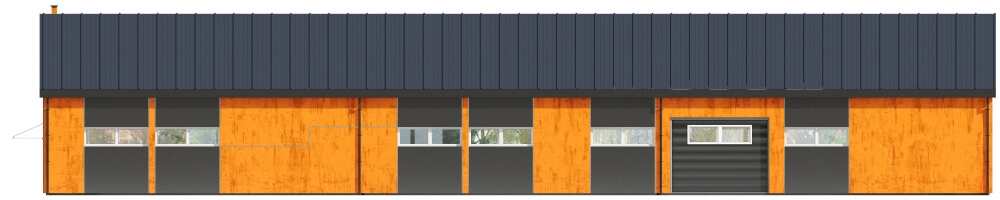

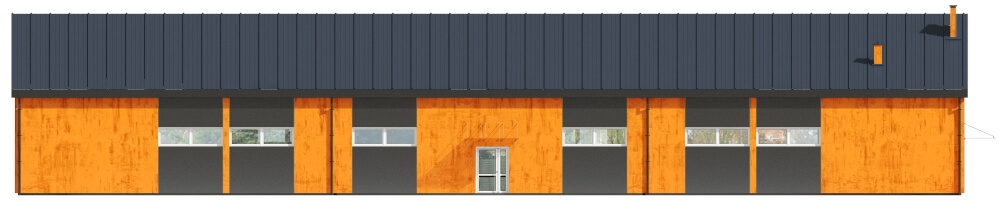

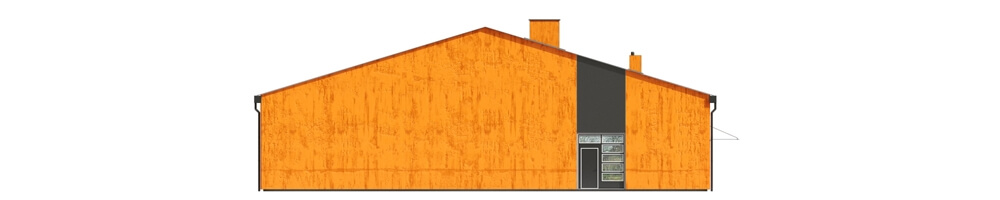

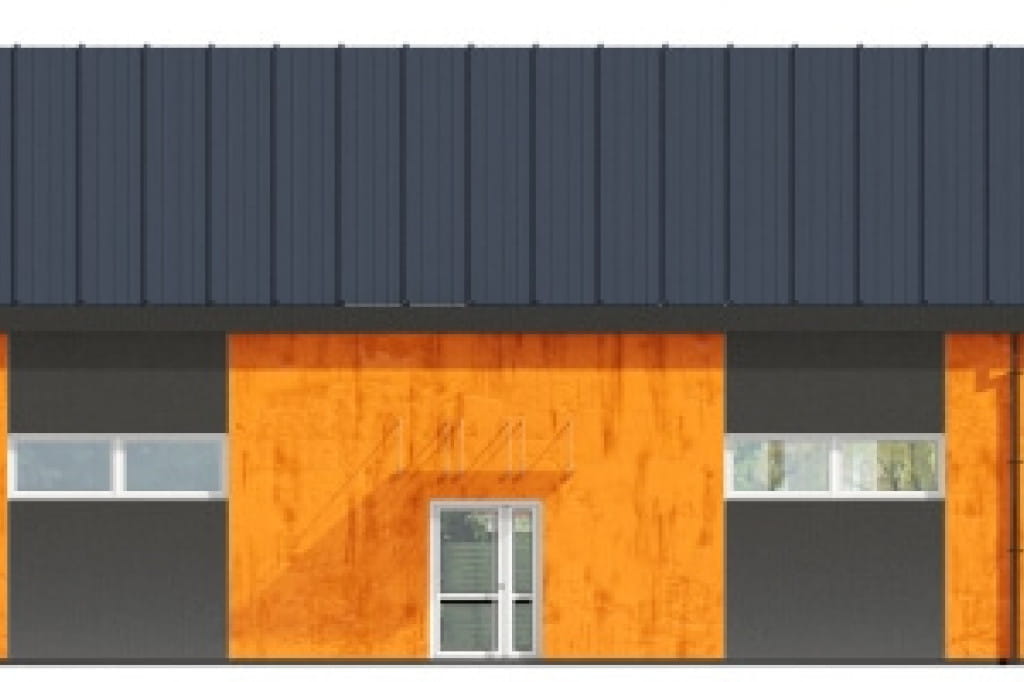

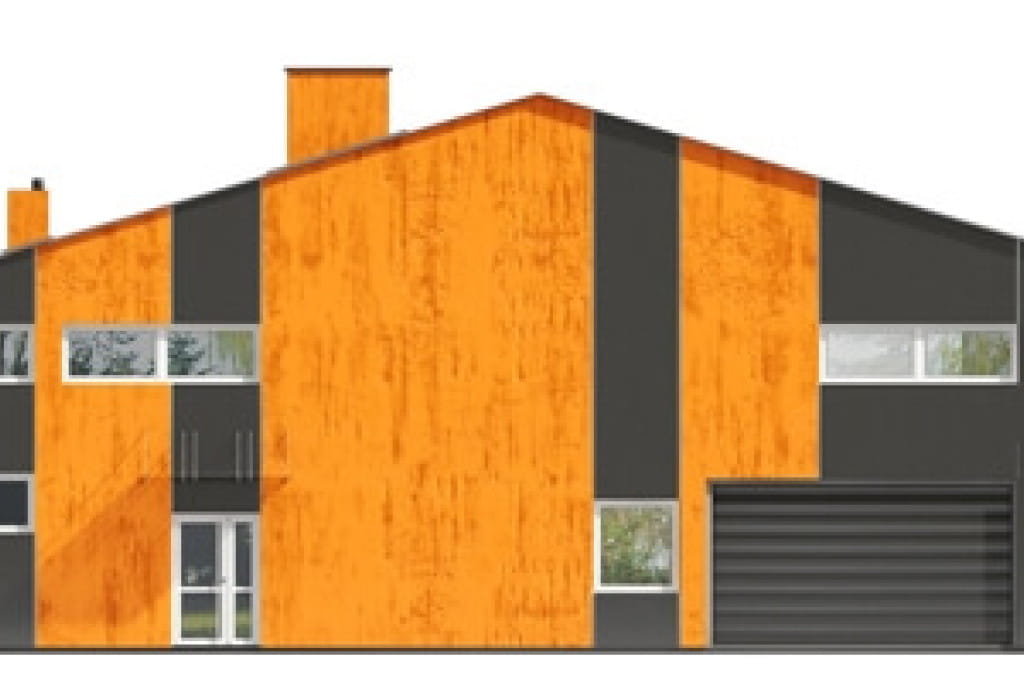

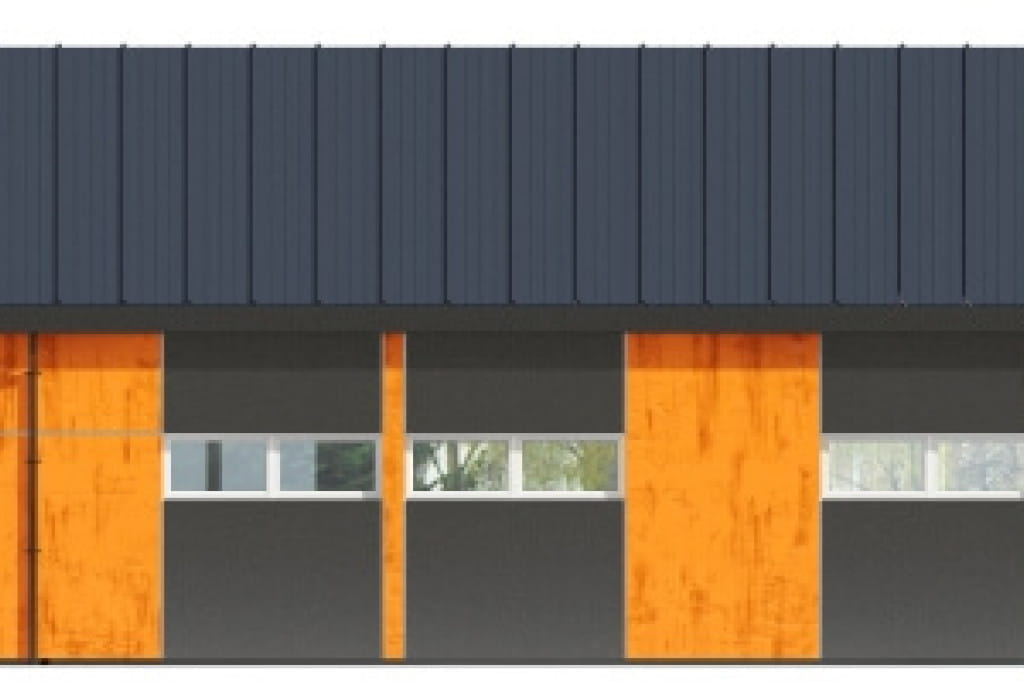

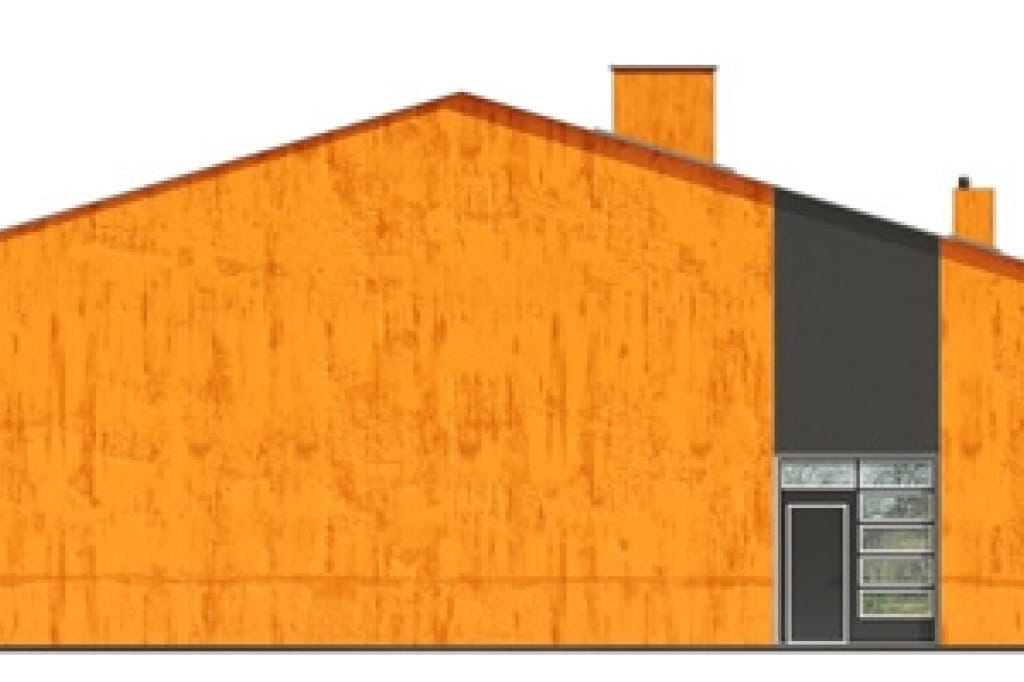

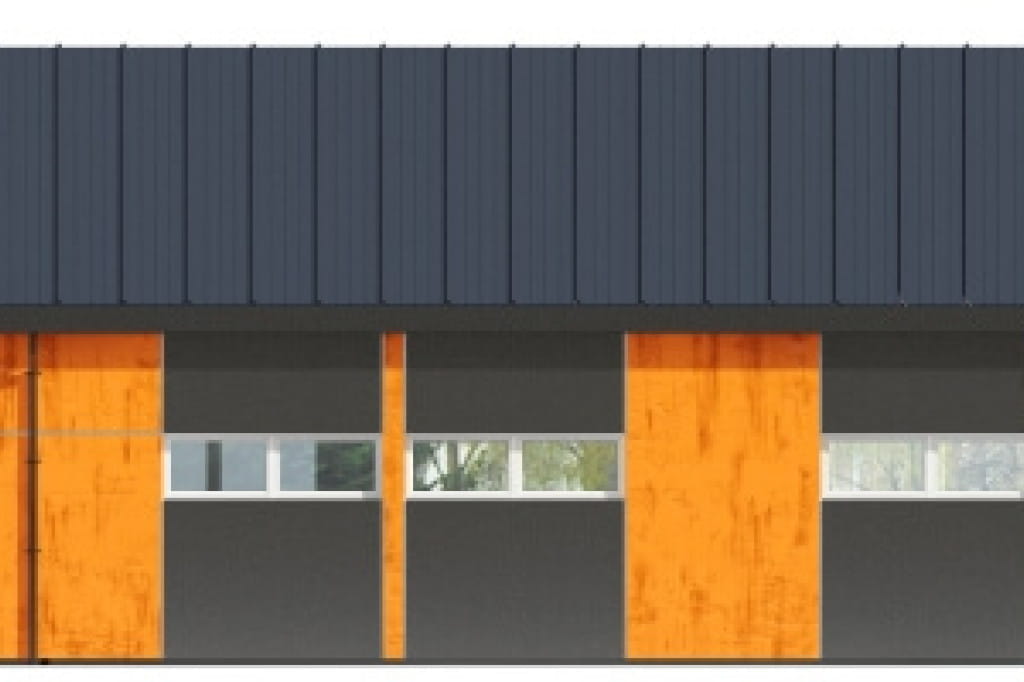

Elewacje
Informacje podstawowe
Projekt sklepu samoobsługowego K-95, parterowy z częściowym poddaszem użytkowym, niepodpiwniczony.
Technologia tradycyjna: ściany zewnętrzne - pustak SOLBET 24 cm, styropian 12 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane. Kąt nachylenia dachu: 17°. Pokrycie dachu: blacha.
Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia gazowa. Na hali i w magazynie wentylacja mechaniczna z odzyskiem ciepła.
Program: hala magzynowa magazyn, zaplecze sanitarno - socjalne, magazynowe, biurowe, kotłownia gazowa, wiatrołap.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Ewelina Kurowska,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1049.81
- Powierzchnia zabudowy (m²) 1012.00
- Szerokość budynku/krótszy bok (m) 23.00
- Długość budynku/dłuższy bok (m) 44.00
- Wysokość budynku (m) 8.52
- Szerokość działki/krótszy bok (m) 31.00
- Kąt nachylenia dachu (°) 17°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze antresola
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu szczytowy
- Kubatura (m³) 5464.80
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 17
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
