Projekt

HALA MAGAZYNOWA

Kod: K-94
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77



uzyskujemy pozwolenia na budowę dla naszych klientów

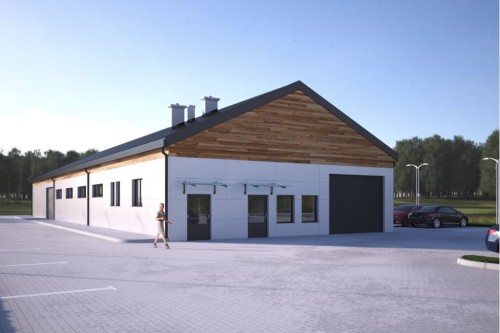

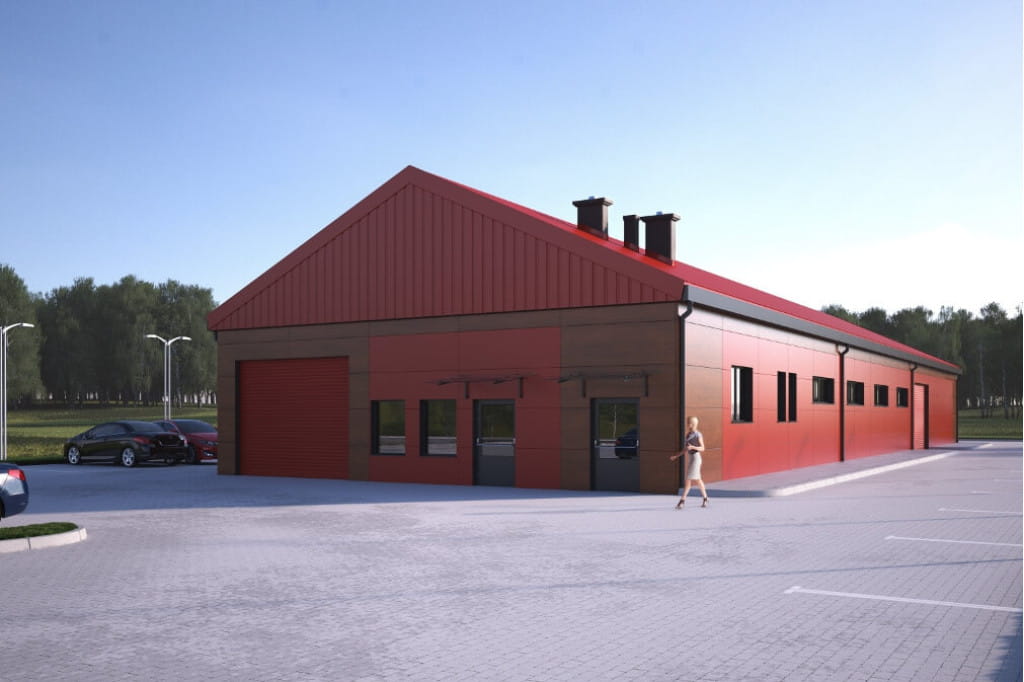

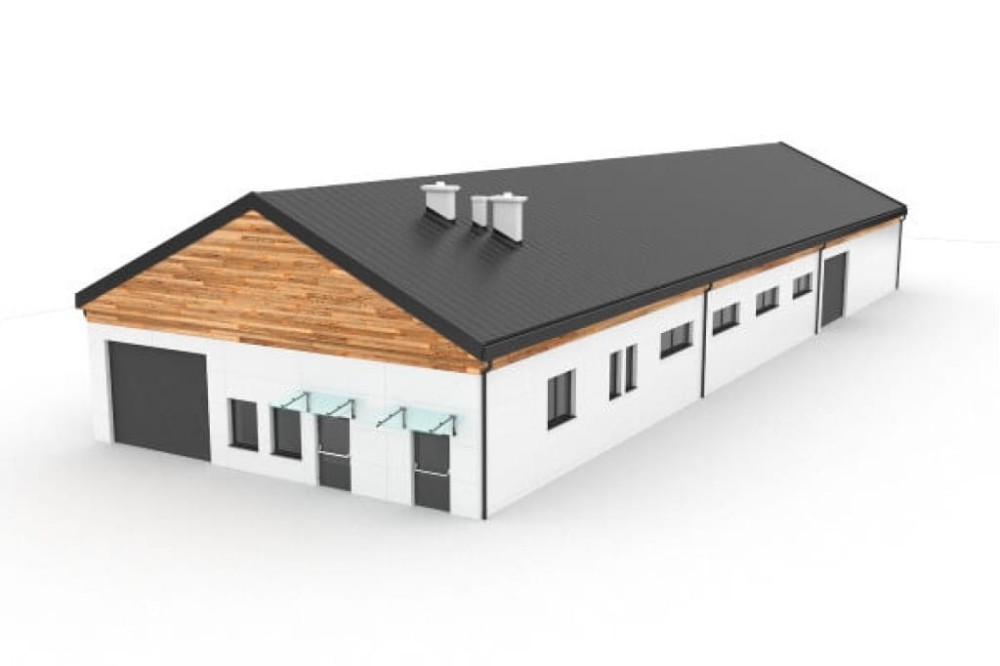

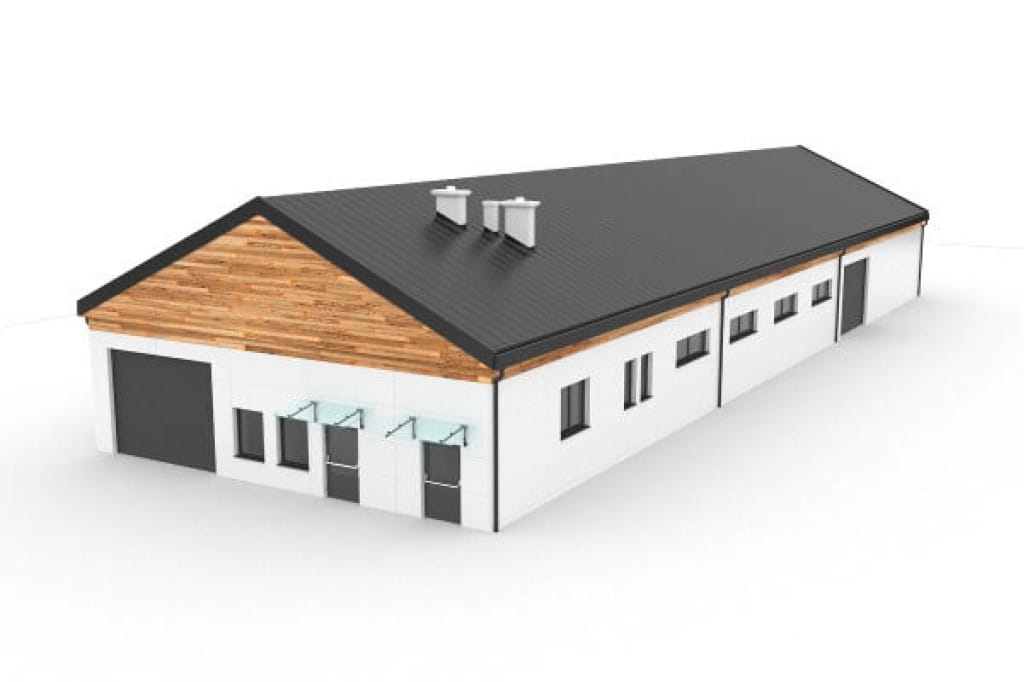

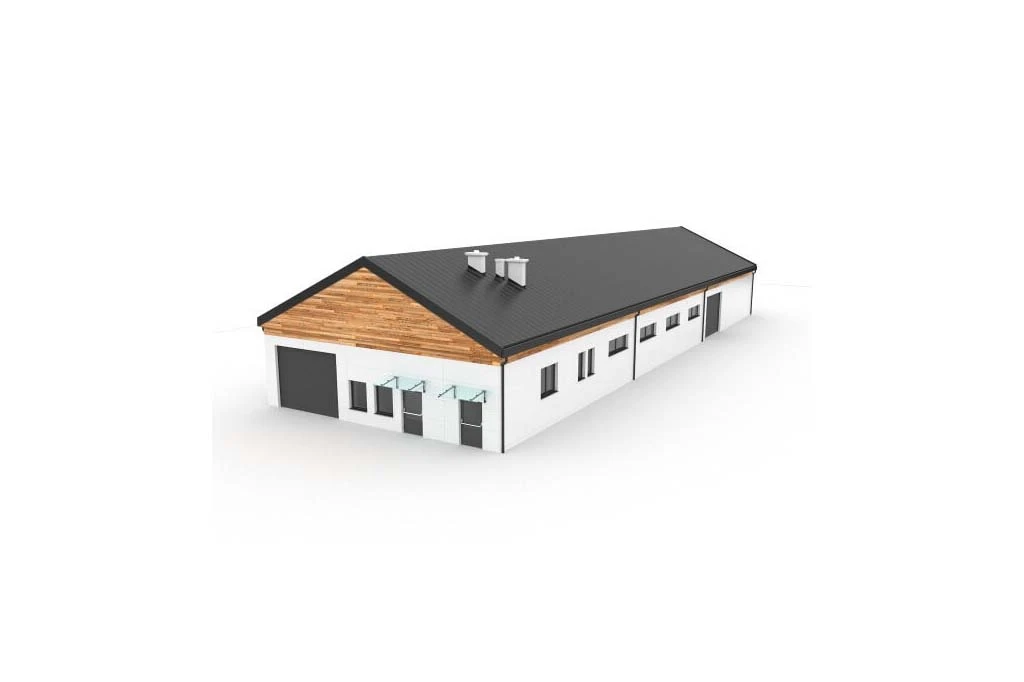

Model

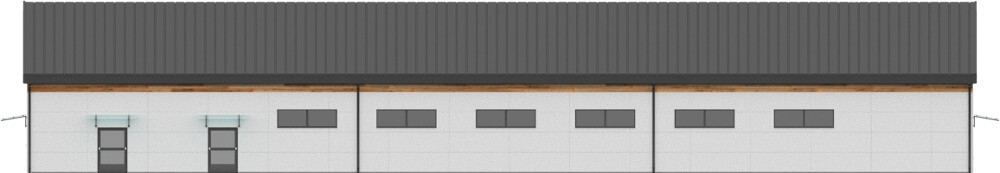

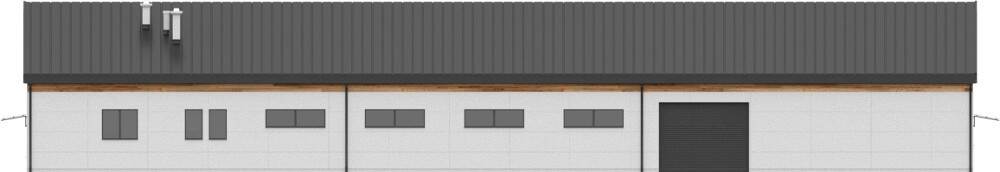

Elewacje

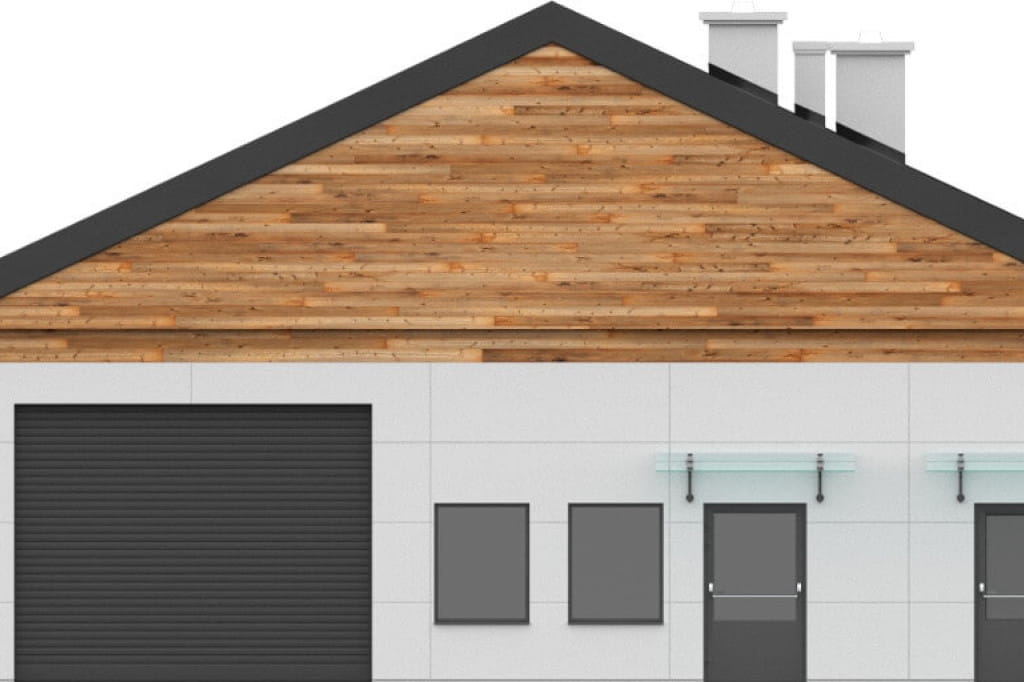

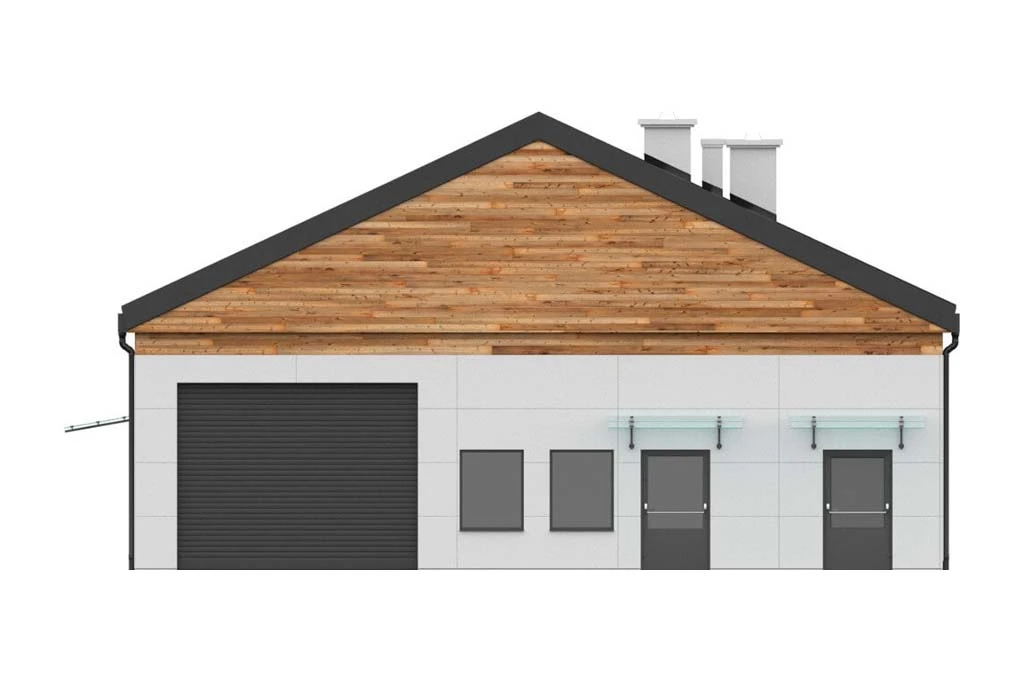

elewacja ogrodowa

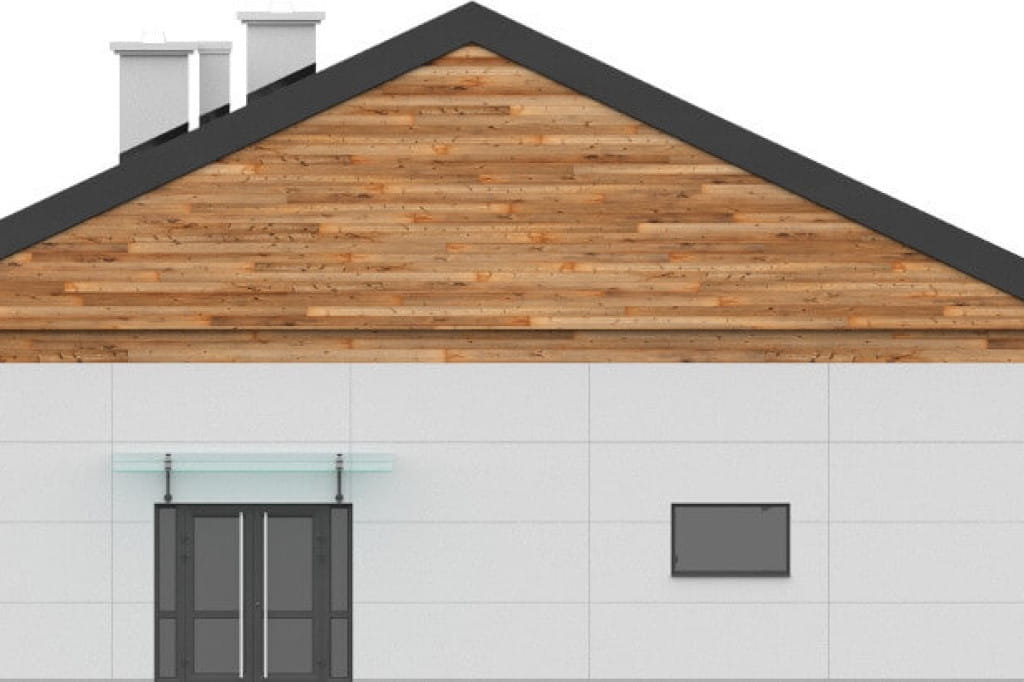

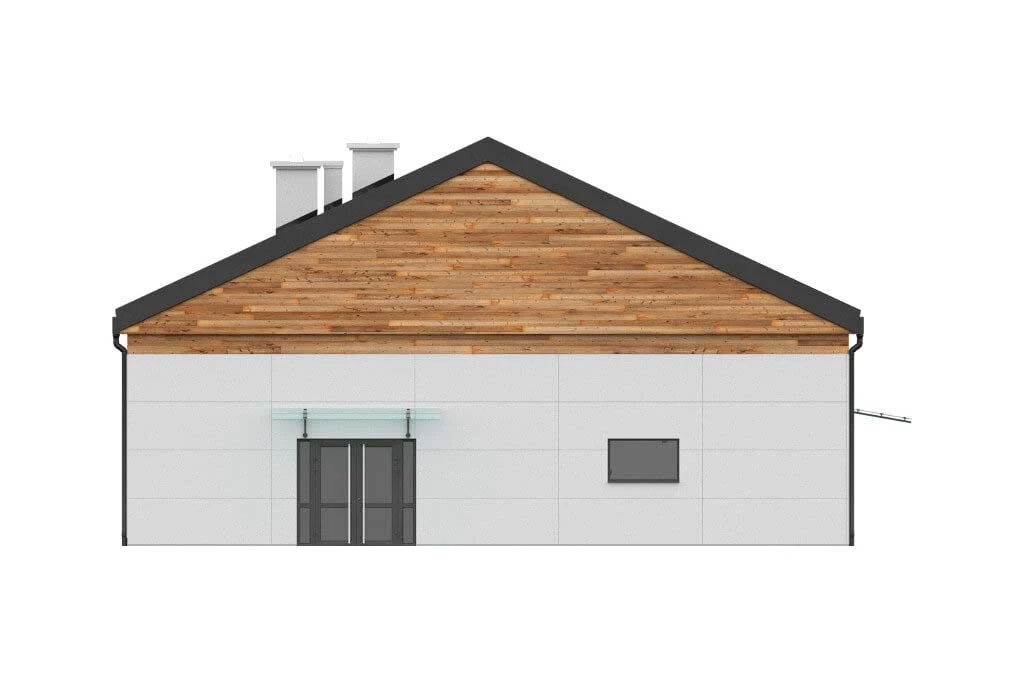

elewacja frontowa

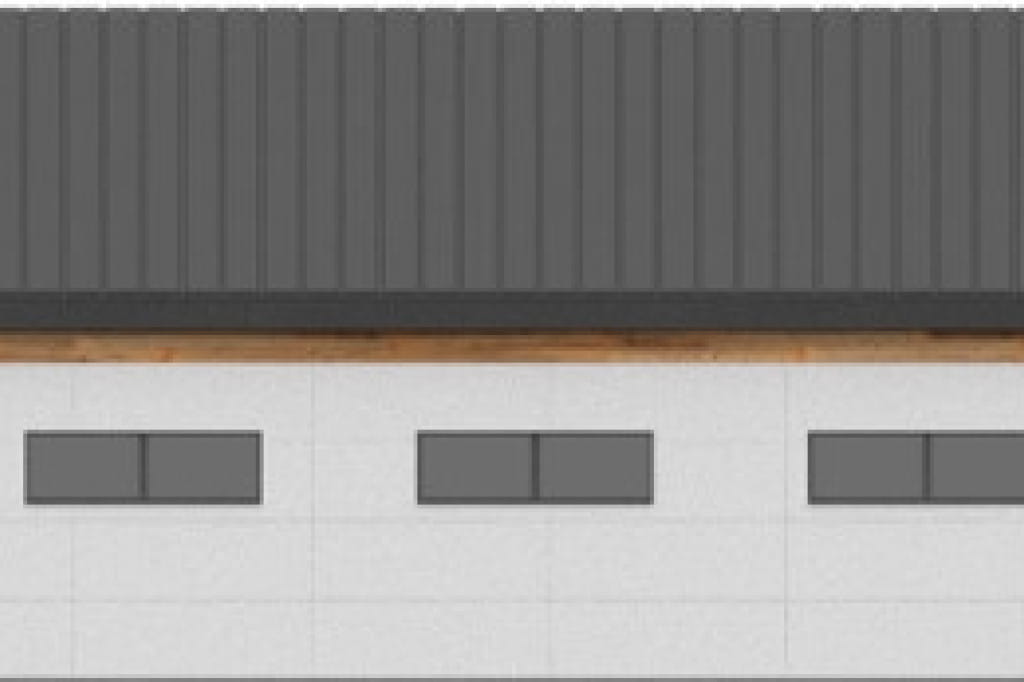

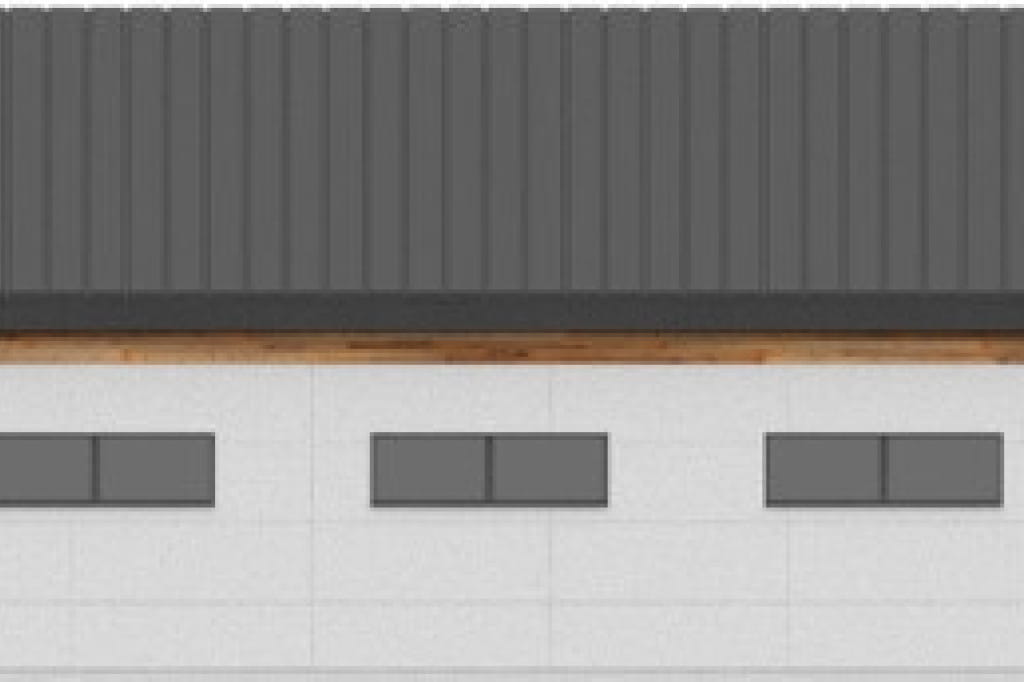

elewacja boczna
elewacja boczna

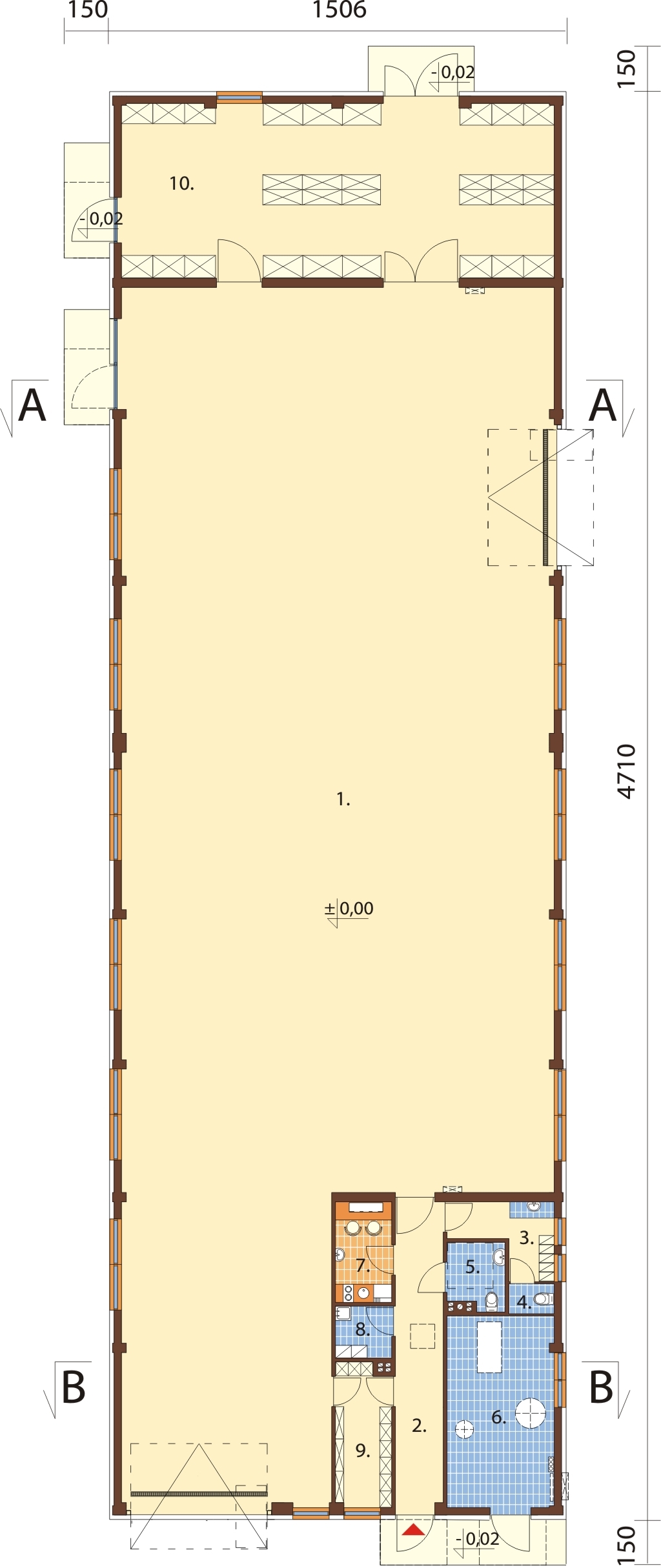

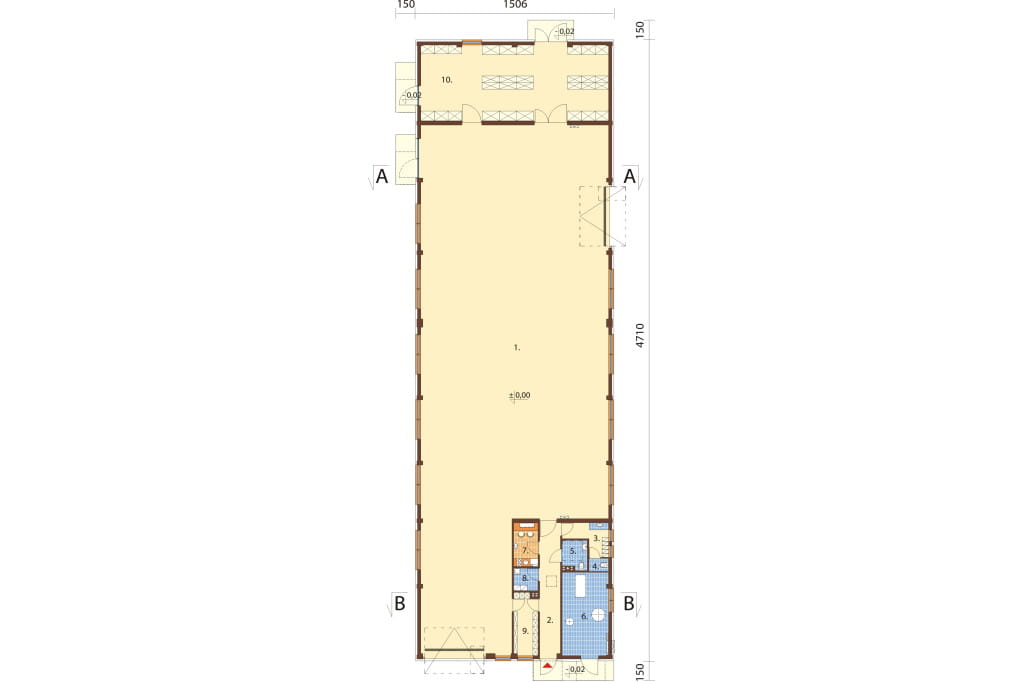

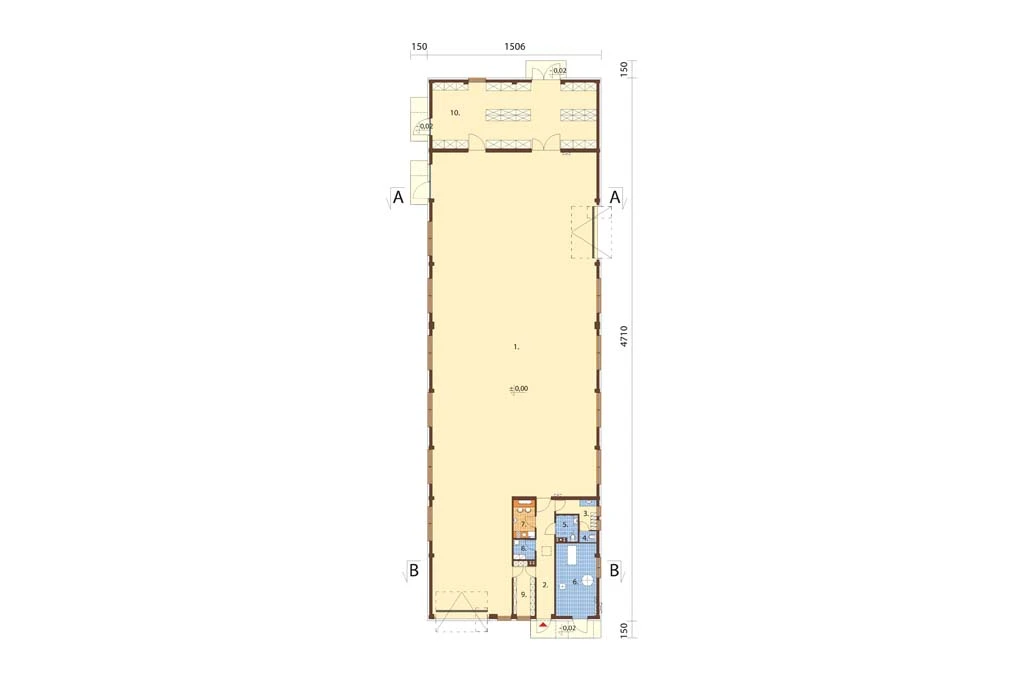

Rzut parteru



Parter: 166,3 m2

1. Hala magazynowa 495,65 m2
2. Korytarz 15,68 m2

3. Szatnia 6,43 m2

4. WC 1,49 m2

5. WC dla niepełnospr.  4,07 m2

6. Kotłownia 22,35 m2

7. Pom. socjalne  6,17 m2

8. Pom. gospodarcze  3,19 m2

9. Magazyn 8,60 m2
10. Magazyn 82,18 m2

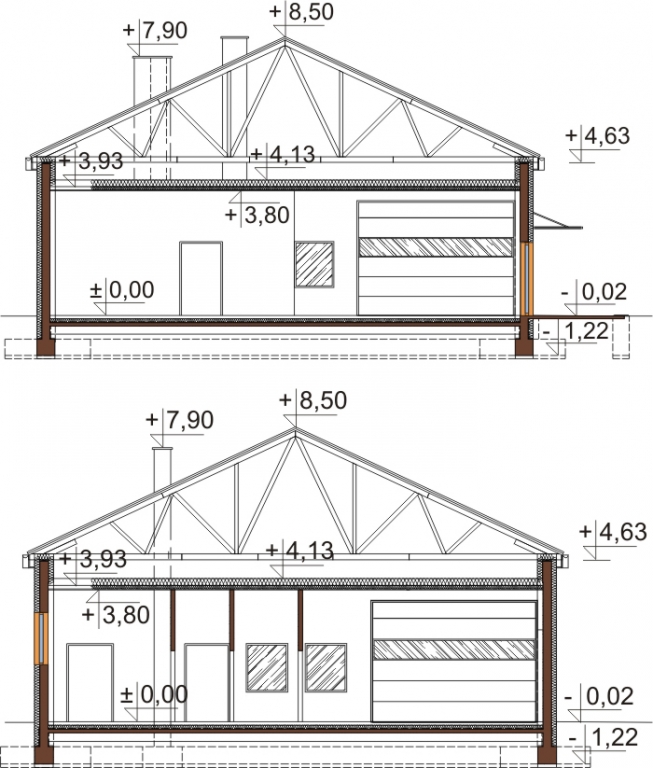

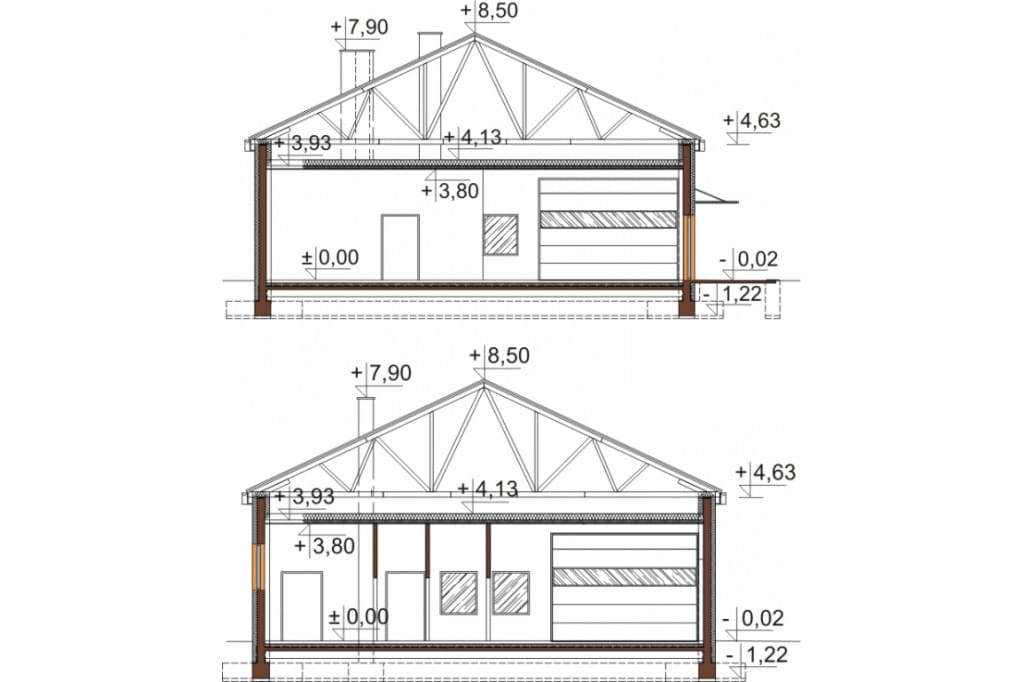

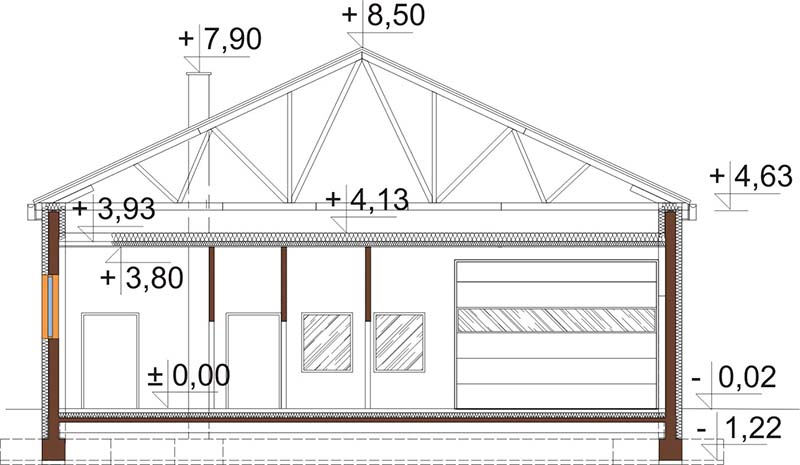

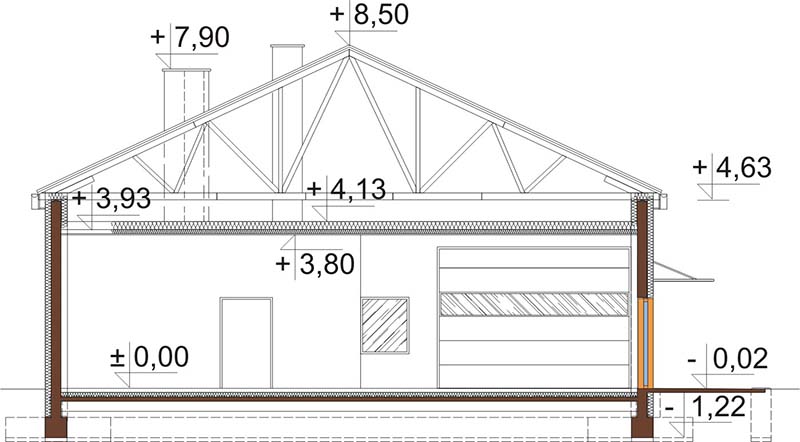

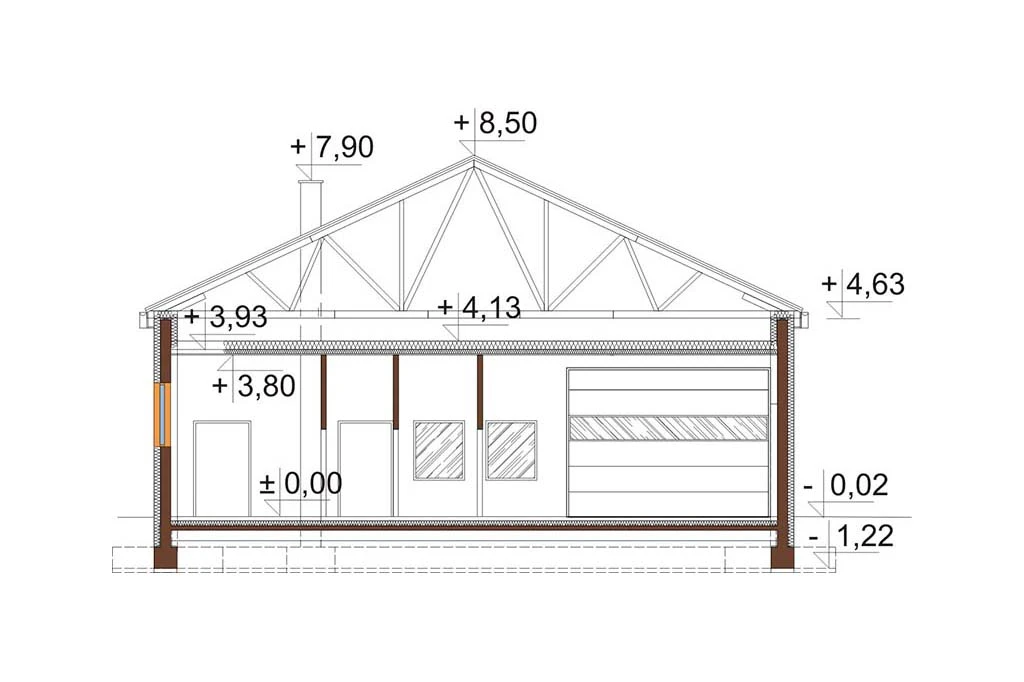

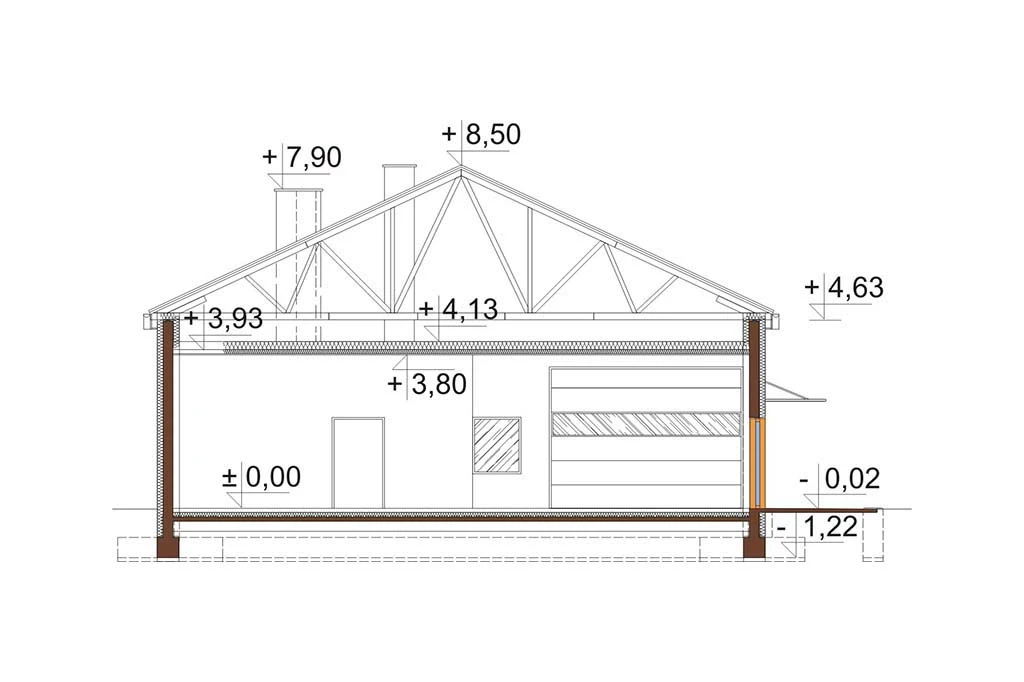

Przekrój







Projekt budynku magazynowego K-94
Hala magazynowa, jednokondygnacyjna, parterowa.

Technologia: ściany zewnętrzne - pustak solbet 24 cm, styropian 15 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane.
Pokrycie dachu: blacha.
Stropy: sufit podwieszony do wiązarów drewnianych.
Kąt nachylenia dachu: 25°
Wentylacja: mechaniczna
Ogrzewanie:  budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia na paliwo stałe
Program: duża hala magazynowa, 2 mniejsze magazyny, szatnia, pom. socjalne, pom. sanitarne, pom. gospodarcze

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 709.32 m²
Powierzchnia użytkowa: 653.24 m²
Kubatura: 2695.41 m³
Szerokość działki: 23.06 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 8,07 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe, brak poddasza
Typ: komercyjne, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Ewelina Kurowska
