Projekt BUDYNEK BIUROWO-WARSZTATOWO-MAGAZYNOWY Kod: K-91
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

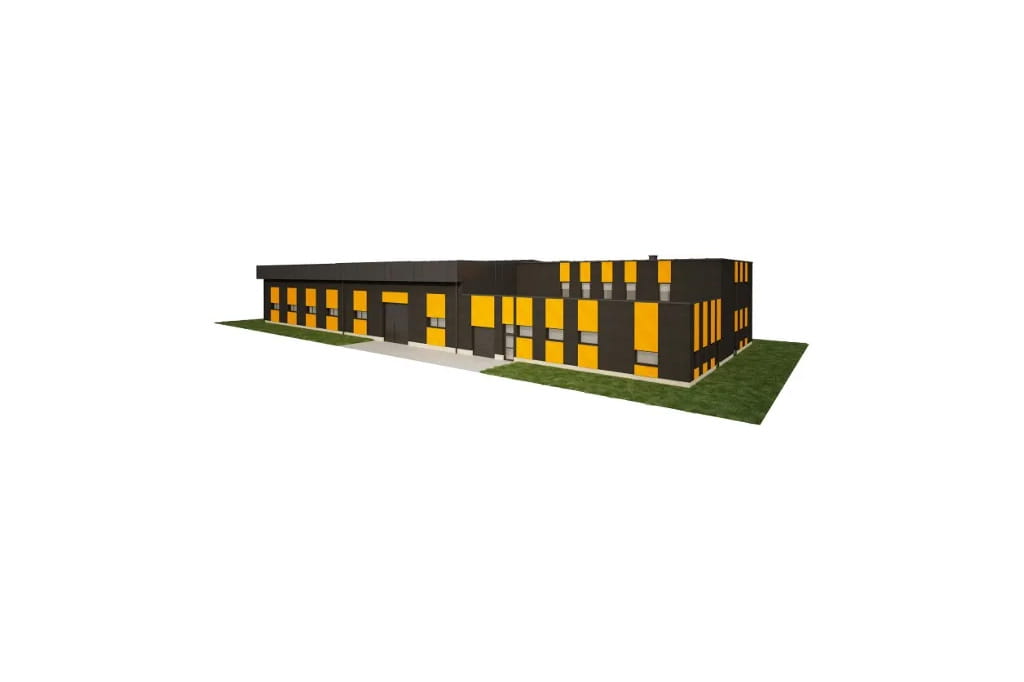

Model

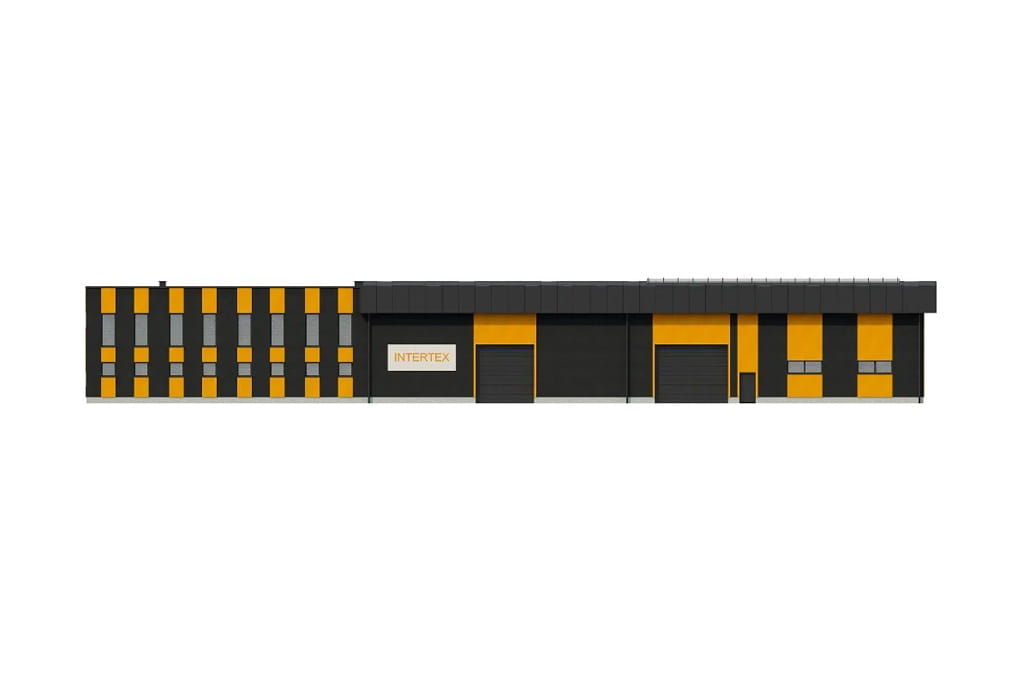

Elewacje
elewacja ogrodowa

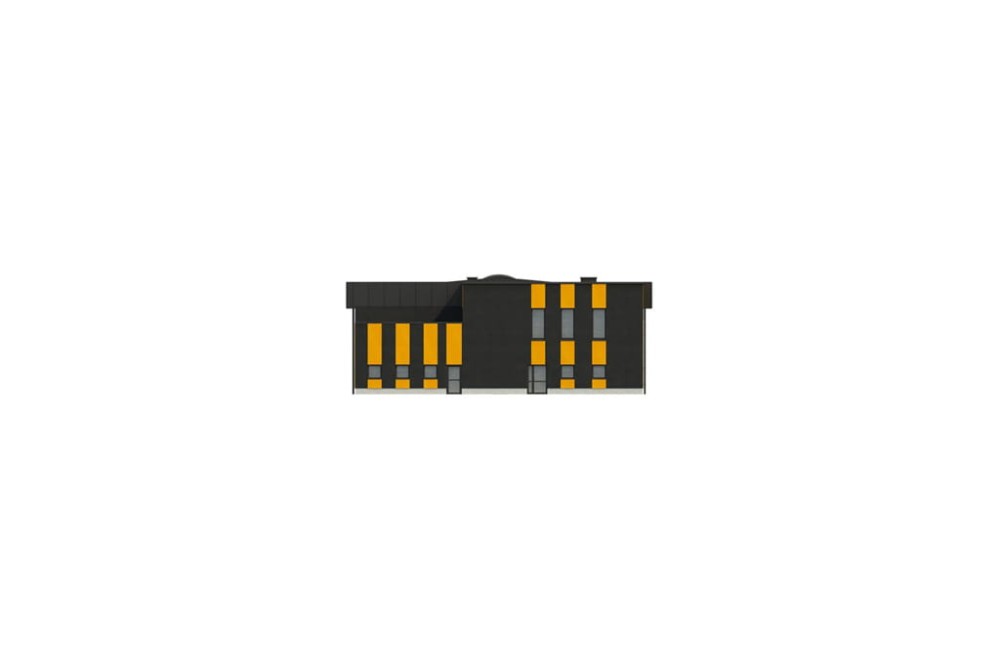

elewacja frontowa

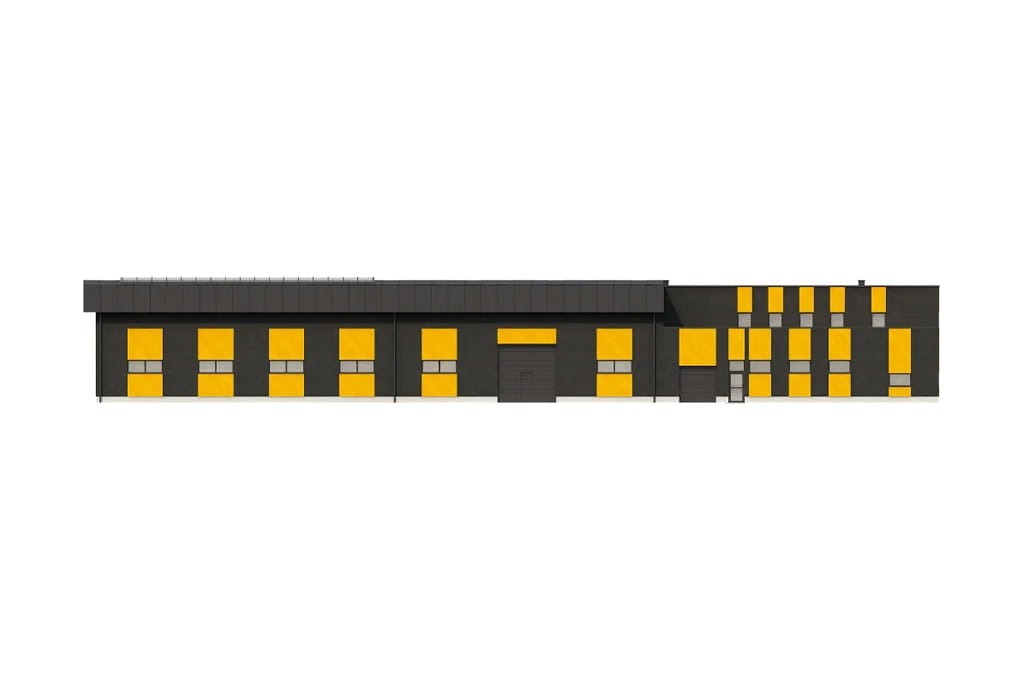

elewacja boczna
elewacja boczna

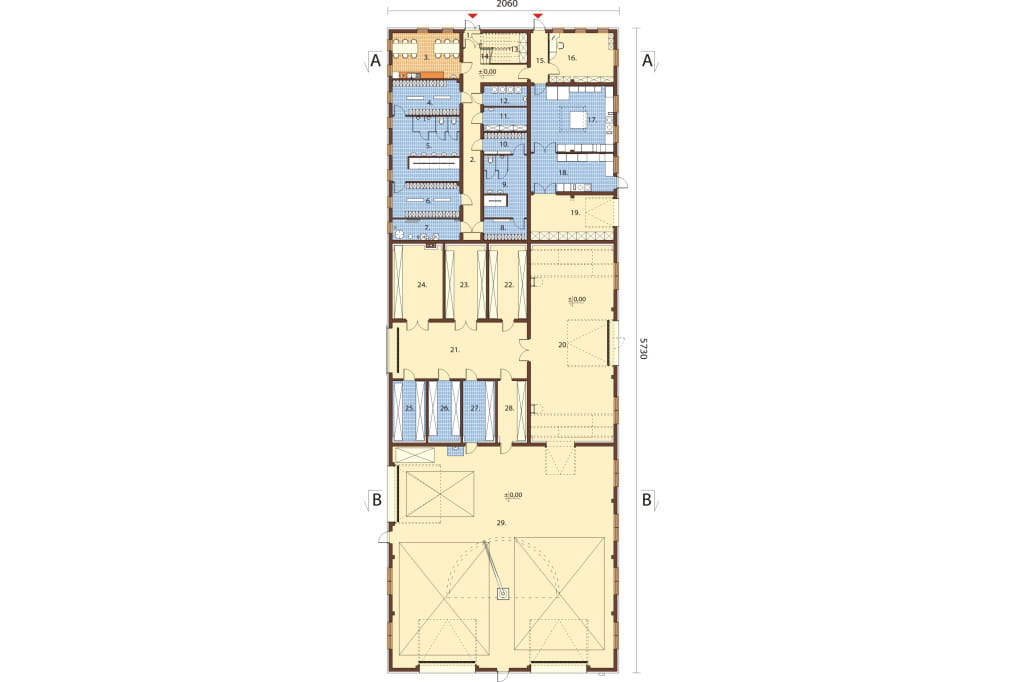

Rzut parteru

PARTER  1038,23 m2

1. Wiatrołap - 1,90 m⊃2;
2. Korytarz - 32,33 m⊃2;
3. Zaplecze socjalne - 24,06 m⊃2;
4. Szatnia czysta- 18,39 m⊃2;
5. Pomieszczenie sanitarne- 33,37 m⊃2;
6. Szatnia brudna 18,39 m⊃2;
7. Pomieszczenie gospodarcze - 10,93 m⊃2;
8. Szatnia brudna - 7,03 m⊃2;
9. Pom. sanitarne- 20,58 m⊃2;
10. Szatnia czysta - 7,14 m⊃2;
11. Pomieszczenie gospodarcze - 8,00 m⊃2;
12. Pralnia+suszarnia - 6,62 m⊃2;
13. Schowek - 10,40 m⊃2;
14. 1/2 kl. schodowej - 5,75 m⊃2;
15. Wiatrołap - 6,64 m⊃2;
16. Portiernia- 24,83 m⊃2;
17. Laboratorium I - 43,06 m⊃2;
18. Laboratorium II - 24,84 m⊃2;
19. Magazyn - 29,18 m⊃2;
20. Magazyn na drobny sprzęt - 127,62 m⊃2;
21. komunikacja - 59,90 m⊃2;
22. Magazyn na elektronikę - 21,97 m⊃2;
23. Magazyn na stal -23,80 m⊃2;
24. Magazyn na części wytwórni bitumicznych - 28,57 m⊃2;
25. Magazyn na wodę - 15,70 m⊃2;
26. Magazyn na odzież i środki czystości - 15,16 m⊃2;
27. Magazyn na olej - 15,15 m⊃2;
28. Magazyn na filtry i części do maszyn - 13,72 m⊃2;
29. Warsztat- 383,20 m⊃2;

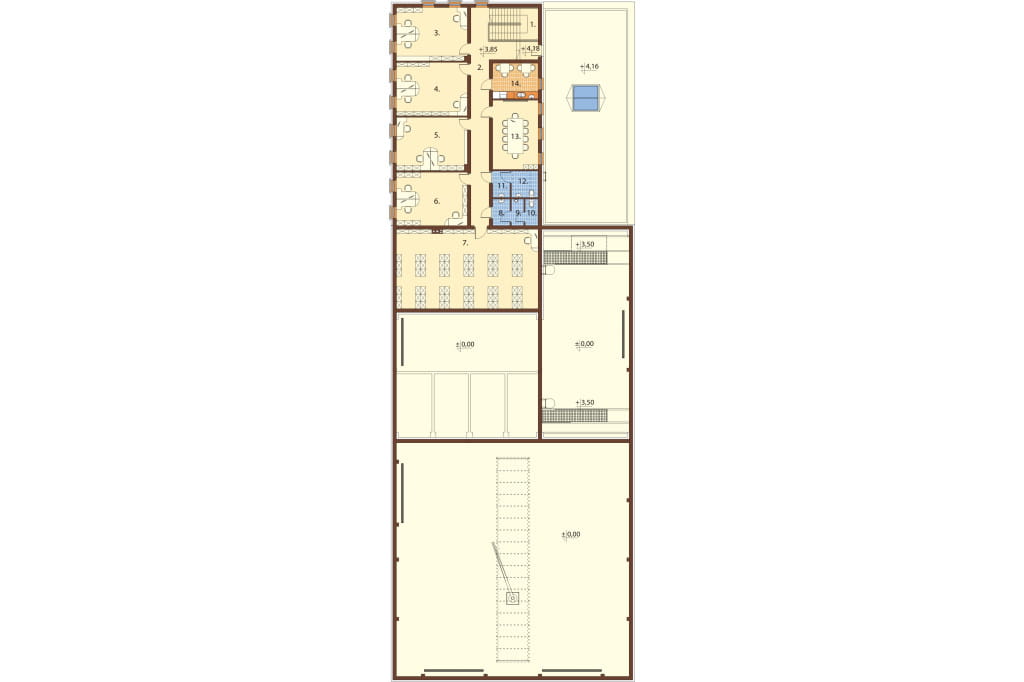

Rzut I piętra

PODDASZE  276,14 m2

1. Klatka schodowa  - 5,75 m⊃2;
2. Korytarz  - 34,68 m⊃2;
3. Biuro - 26,65 m⊃2;
4. Biuro - 26,75 m⊃2;
5. Biuro - 26,61 m⊃2;
6. Biuro -  26,75 m⊃2;
7. Archiwum  - 79,53 m⊃2;
8. Przedsionek - 3,18 m⊃2;
9. Pomieszczenie sanitarne mężczyzn - 2,26 m⊃2;
10. WC męski - 2,38 m⊃2;
11. Przedsionek - 3,18 m⊃2;
12. WC damski + niepełnospr.-  4,97 m⊃2;
13. Sala konferencyjna - 22,20 m⊃2;
14. Zaplecze socjalne - 11,25 m⊃2;

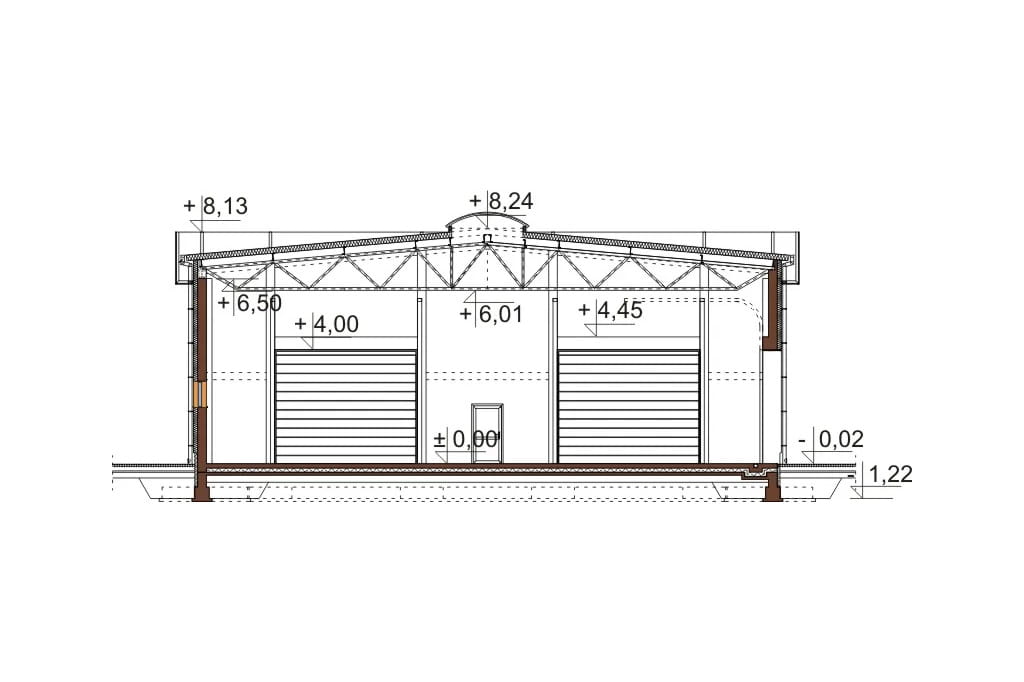

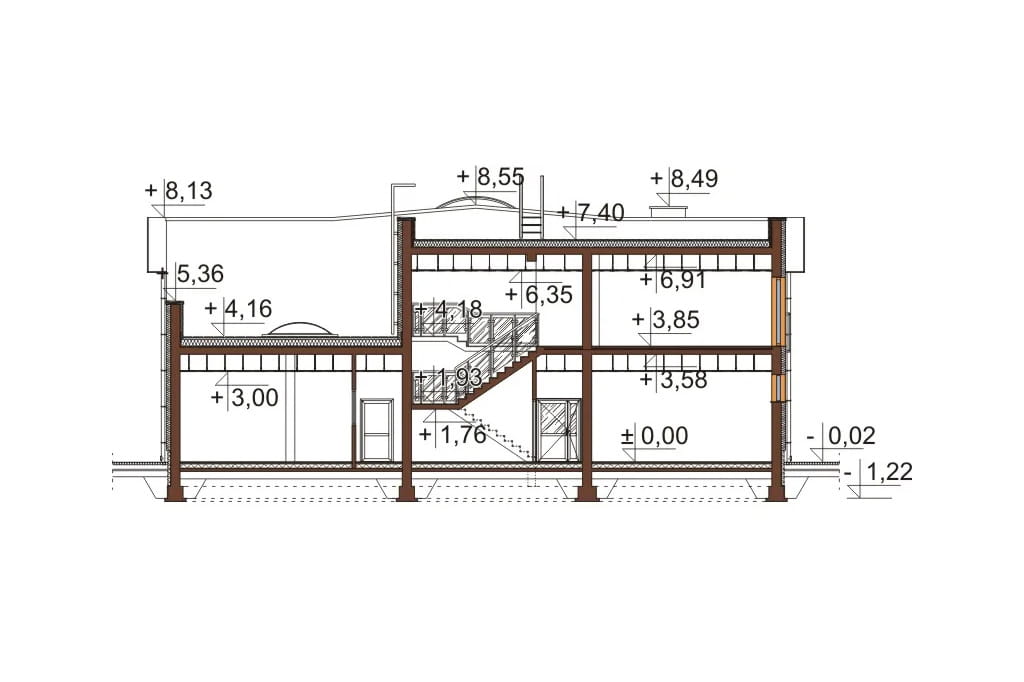

Przekrój
POWIĘKSZ PRZEKRÓJ

Projekt budynku biurowo-warsztatowo-magazynowego K-91,
Piętrowy, niepodpiwniczony.

Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 5°
Ogrzewanie: gazowe
Wentylacja: grawitacyjna (magazyny) i mechaniczna (pozostałe pomieszczenia)
Program użytkowy: pomieszczenia biurowe, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, sala konferencyjna, dwa pomieszczenia laboratorium, zaplecze warsztatowe.


 ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan. )
- projekt budowlany wentylacji mechanicznej
- projekt budowlany wewnętrznej instalacji elektrycznej i odgromowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 1180.38 m²
Powierzchnia użytkowa: 1314.37 m²
Kubatura: 8784.60 m³
Szerokość działki: 28.60 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 43
Kąt nachylenia dachu: 5°
Ilość pokoi: 4
Pokój na parterze: Nie
Wysokość budynku: 8.57 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 4 400PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
