Projekt HALA MAGAZYNOWO-PRODUKCYJNA Kod: K-89
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 7 do 16: 12 414 35 06,
12 414 35 34, 12 410 50 40 / PN - PT po 16: 602 62 95 77 / SB - ND od 8 do 22: 602 62 95 77

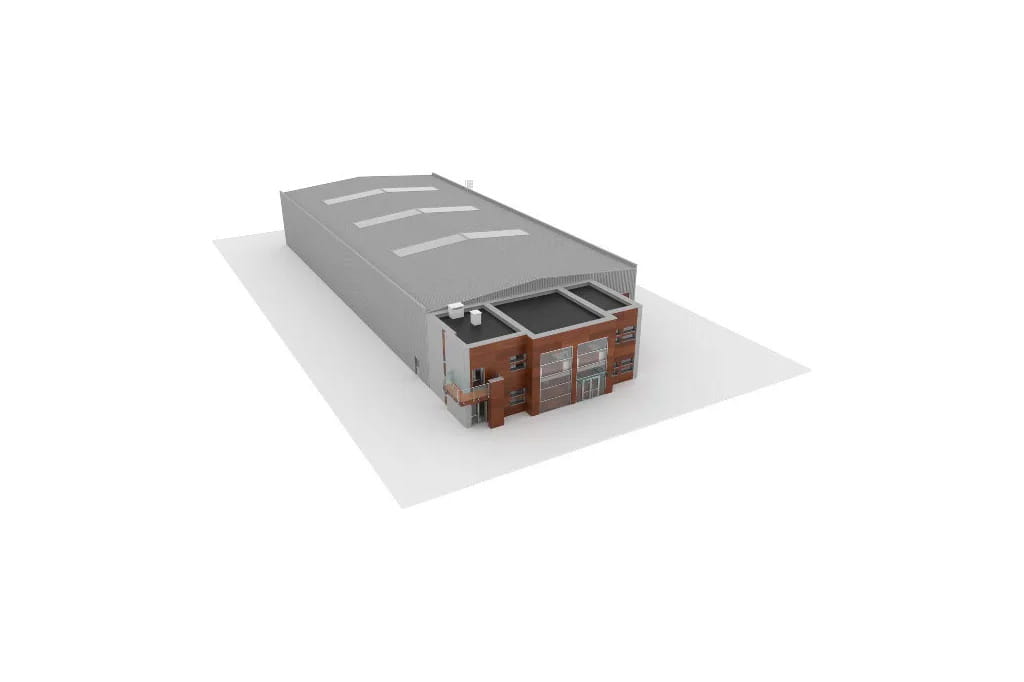

Model
Elewacje
elewacja ogrodowa

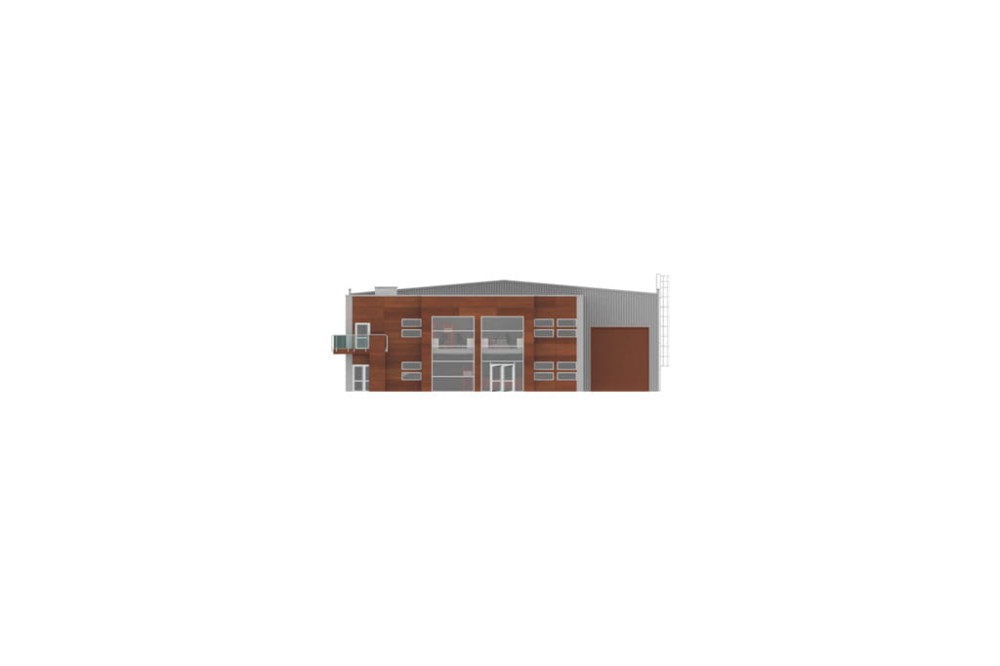

elewacja frontowa

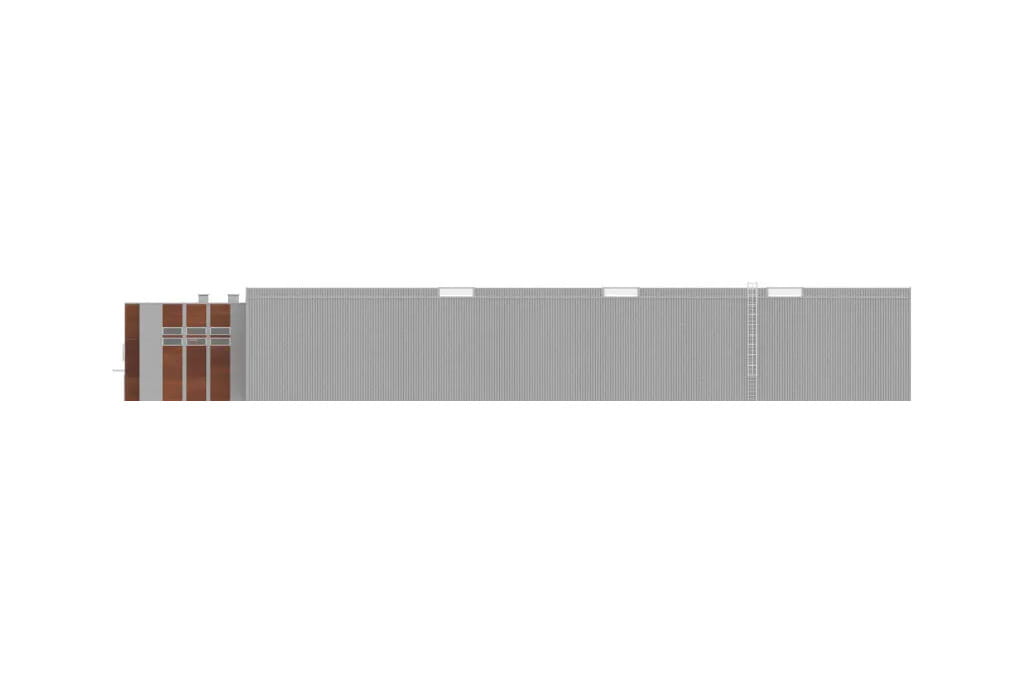

elewacja boczna

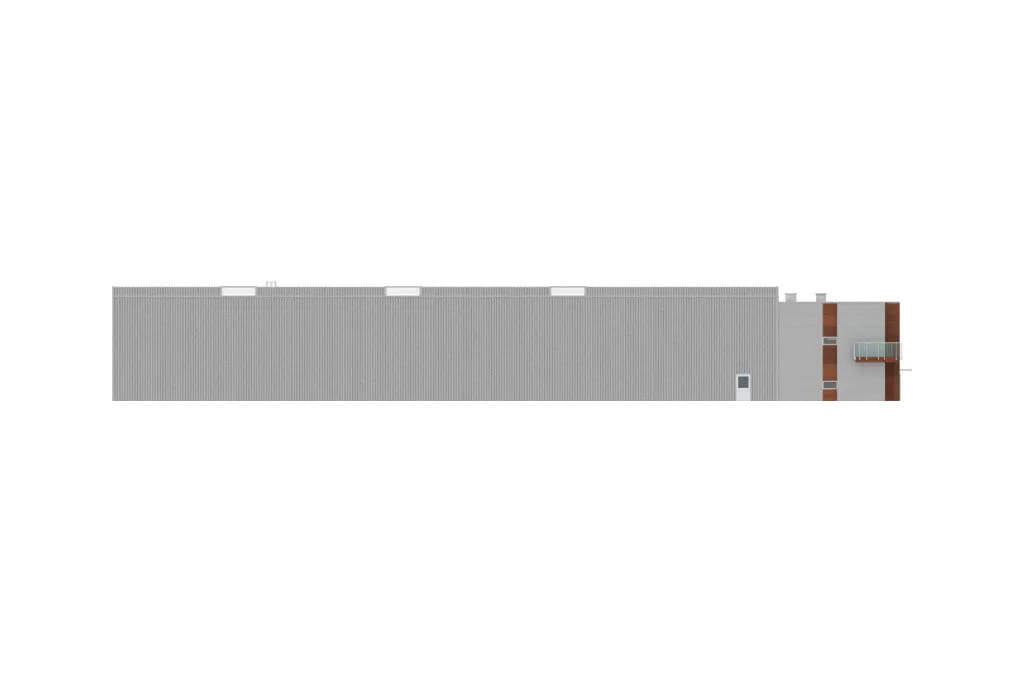

elewacja boczna
Rzut parteru

 Parter: 1279,22 m2
1. Klatka schodowa 10,3 m2
2. Kotłownia 10,4 m2
3. Pomieszczenie sanitarne 7,6 m2
4. Szatnia 4,1 m2
5. Sala ekspozycyjna 98,0 m2
6. Hala magazynowo - produkcyjna 1148,8 m2

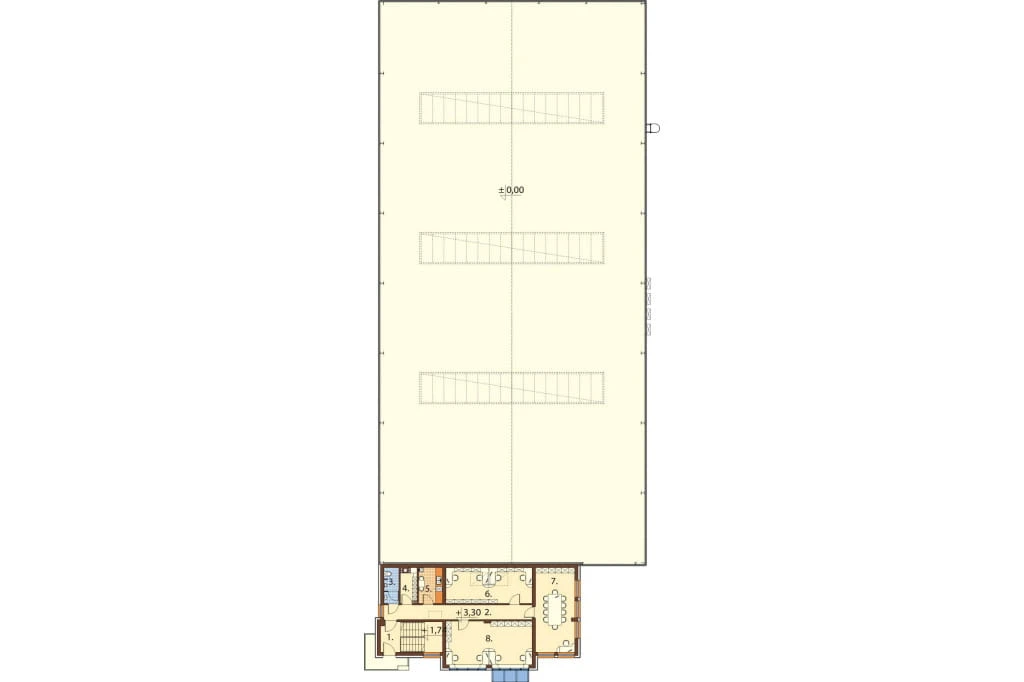

Rzut I piętra

I Piętro: 122,5 m2
1. Klatka schodowa 11,7 m2
2. Komunikacja 17,0 m2
3. WC 4,2 m2
4. Archiwum 4,1 m2
5. Pokój śniadań 6.7 m2
6. Biuro 24,0 m2
7. Sala konferencyjna 25,6 m2
8. Biuro 29,3 m2

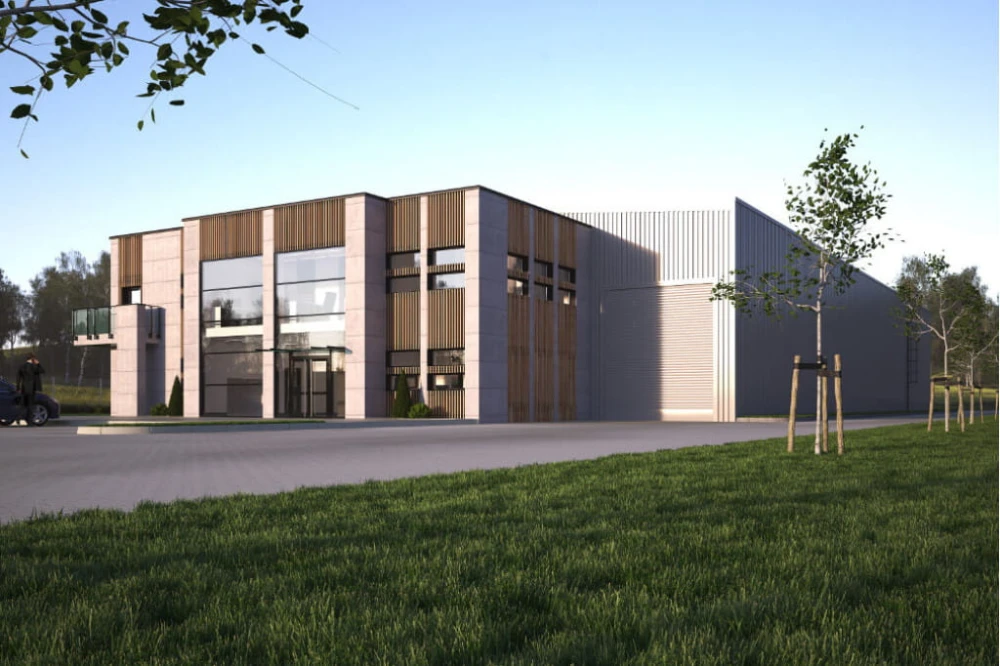

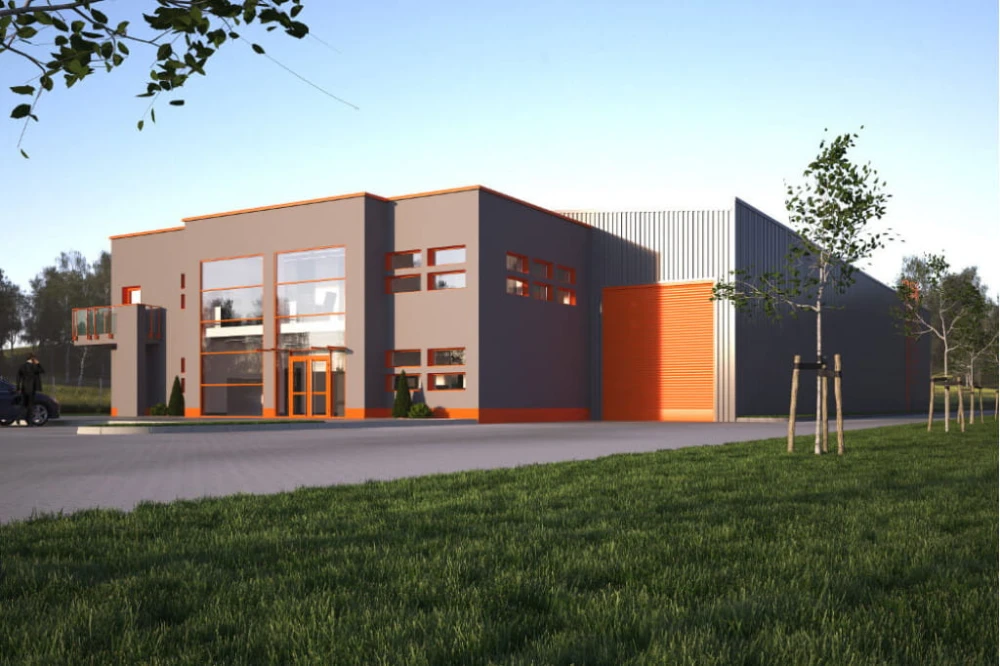

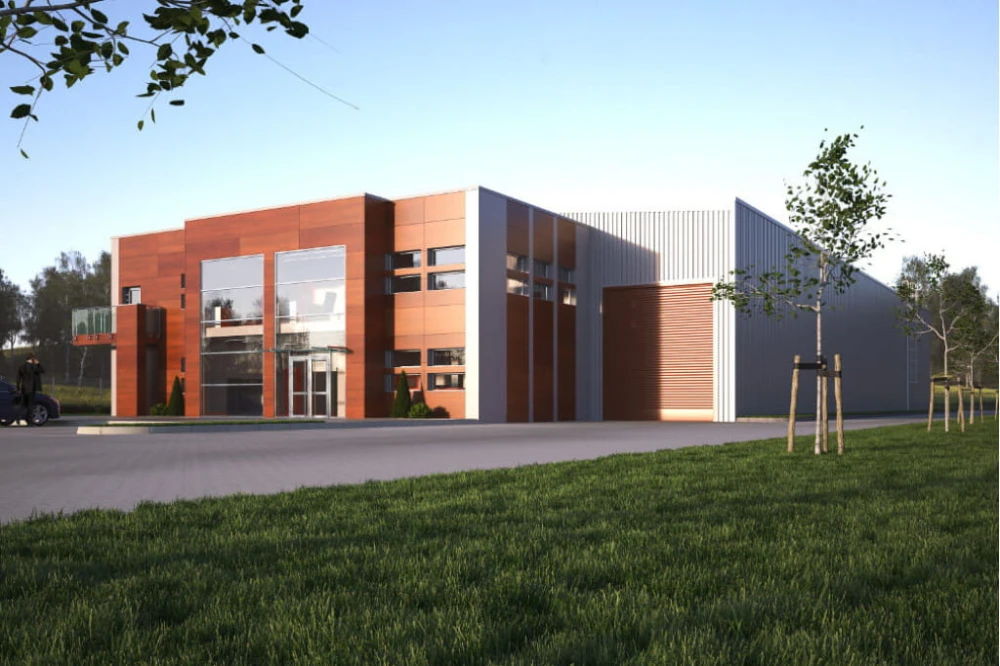

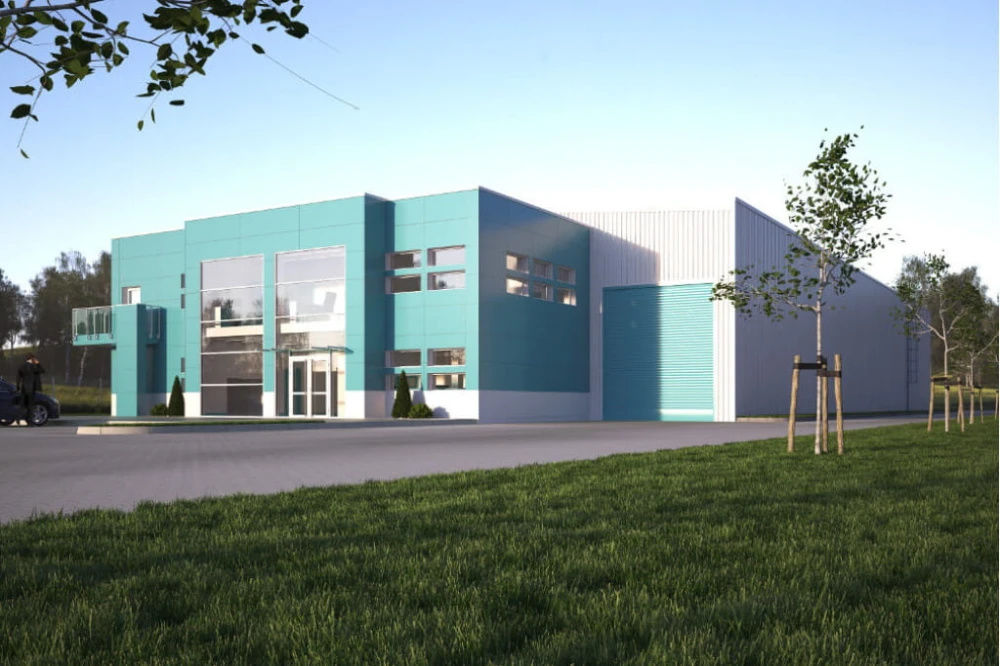

Projekt budynku magazynowo - produkcyjno - biurowego K-89
Hala magazynowa jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.
Technologia
Część biurowa: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna lub styropian 15 cm, panel elewacyjny
Hala:  konstrukcja nośna stalowa z profili gorącowalcowanych, płyta warstwowa
Strop w cześci biurowejnad parterem żelbetowy, nad piętrem stropodach żelbetowy.
Kąt nachylenia stropodachu: 2°-5°
Ogrzewanie: piec gazowy (propan butan). Na hali aparaty grzewczo wentylacyjne Volcano, w budynku biurowym ogrzewanie grzejnikowe
Wentylacja mechaniczna: pokoje biurowe, sala konferencyjna i sala ekspozycyjna na parterze - wentylacja mechaniczna nawiewno wywiewna z rekuperacją
Klimatyzacja: hala magazynowo - produkcyjna
Program: hala magazynowo - produkcyjna, sala ekspozycyjna, pokoje biurowe, salka konferencyjna, zaplecze socjalne, zaplecze sanitarne, kotłownia na propan butan.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, klimatyzacja)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 1333.27 m²
Powierzchnia użytkowa: 1401.72 m²
Kubatura: 10363.50 m³
Szerokość działki: 31.92 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 2°-5°
Pokój na parterze: Nie
Wysokość budynku: 8.73 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 49.65 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: stalowa, tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak, Ewelina Kurowska
CENA 4 EGZ. PROJEKTU 6 900PLN

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
