Projekt

BUDYNEK GASTRONOMICZNY Z ZAPLECZEM NOCLEGOWYM
Kod: K-86
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY ZDJĘCIA
Z BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 10 900 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

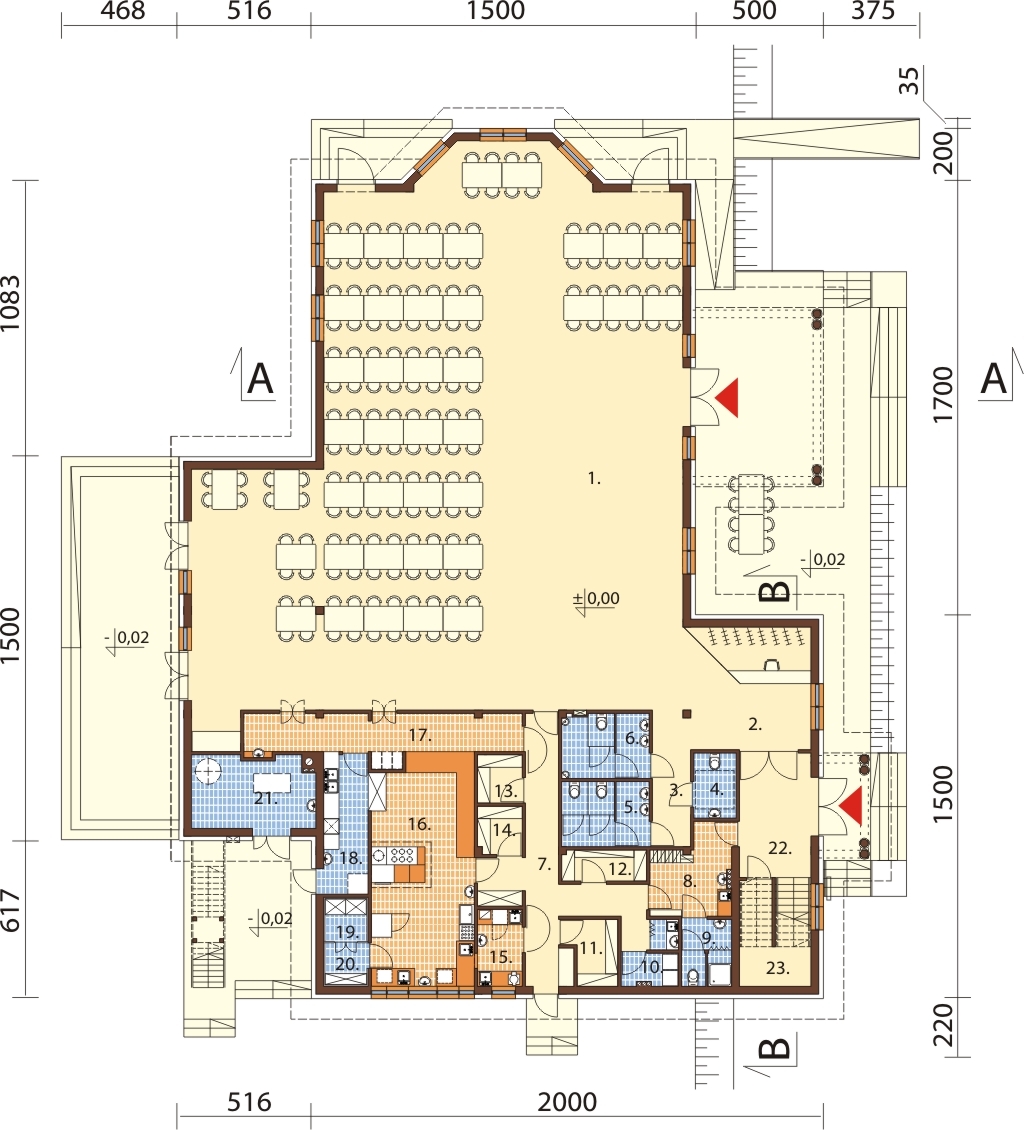

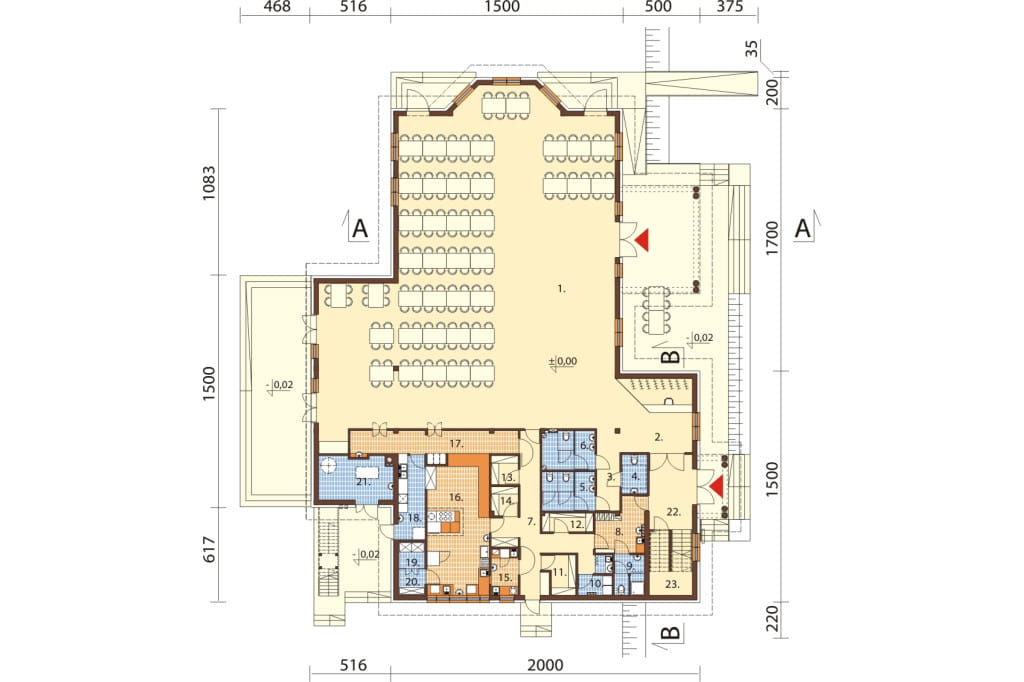

Rzut parteru



Projekt K-86 - rzut

PARTER 570,60 m2

1. Sala konsumpcyjna 350,45 m2
2. Szatnia + przedsionek 22,56 m2
3. Korytarz 7,92  m2
4. WC dla niepełnosprawnych 4,23 m2
5. WC damskie + przedsionek 8,56 m2
6. WC męskie + przedsionek 8.51 m2
7.  Korytarz 25.43 m2
8. Pokój socjalny dla obsł. Kuchni 9,08 m2
9. WC + natrysk 5,13 m2
10. Magazyn urządzeń chłodniczych 2,91 m2
11. Magazyn warzyw 4,85 m2
12. Magazyn produktów suchych 4,01 m2
13. Magazyn napojów3,30 m2
14. Magazyn zasobów 3,25 m2
15. Obróbka warzyw i jaj 5,26 m2
16 . Kuchnia 36,47 m2
17. Rozdzielnia kelnerska 16,44 m2
18. Zmywalnia naczyń kuchennych 6,48 m2
19. Chłodnia wyrobów gotowych 2,99 m2
20 .Chłodnia wyrobów gotowych 2,95 m2
21. Kotłownia 13,28 m2
22. Klatka schodowa 19,58 m2
23. Pomieszczenie porządkowe 3,30 m2
POWIĘKSZ RZUT

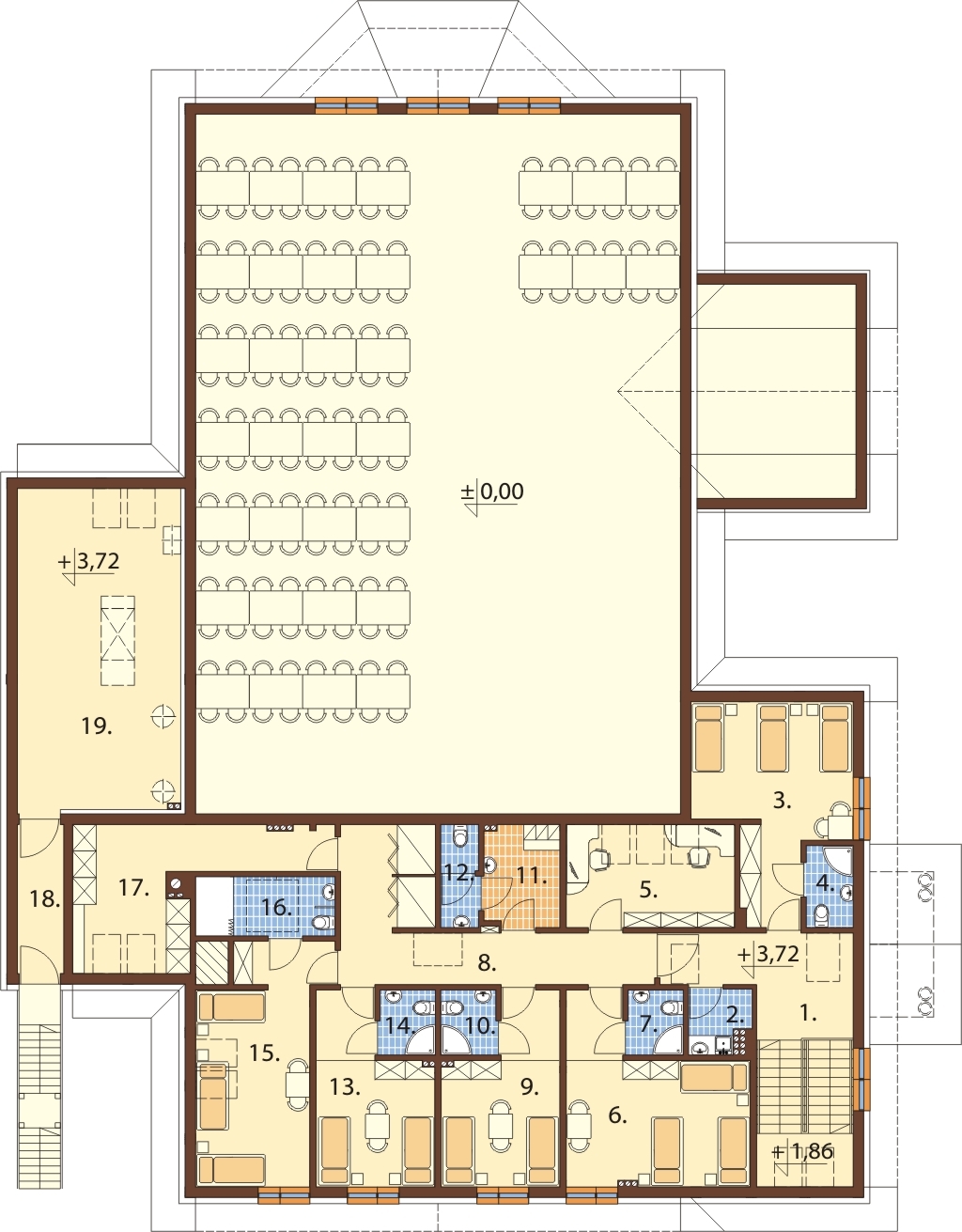

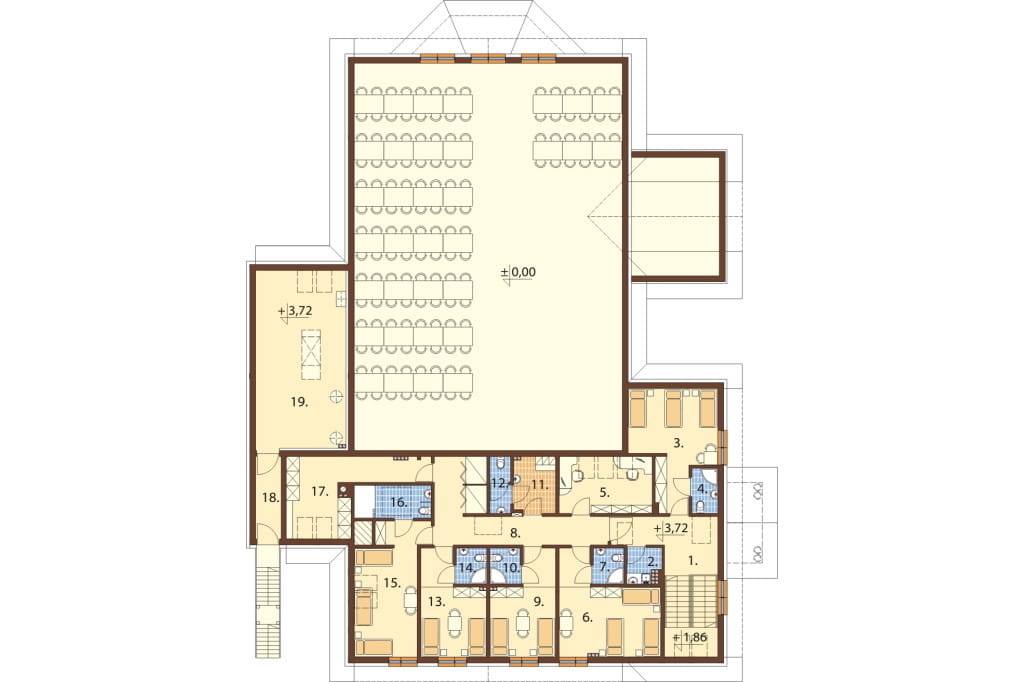

Rzut poddasza



Projekt K-86 - rzut
PODDASZE : 235,10 m2

1. Klatka schodowa 18,61  m2
2. Pomieszczenie porządkowe  3,12 m2
3. Pokój trzyosobowy 18,26 m2
4. Łazienka 3,24 m2
5. Biuro 14,59 m2
6. Pokój trzyosobowy 20,33 m2
7. Łazienka  3,02 m2
8.  Korytarz 22,09 m2
9. Pokój dwuosobowy 16,04 m2
10. Łazienka  3,02  m2
11. Pokój socjalny 6,52 m2
12. WC  3,28 m2
13. Pokój dwuosobowy 16,04 m2
14. Łazienka  3,02 m2
15. Pokój trzyosobowy 17,74 m2
16 .Łazienka 6,95 m2
17. Magazyn na zasoby  17,32 m2
18. Korytarz 6,04 m2
19. Pomieszczenie techniczne 35,87 m2


POWIĘKSZ RZUT

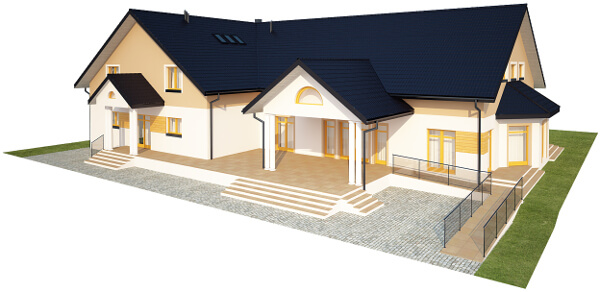

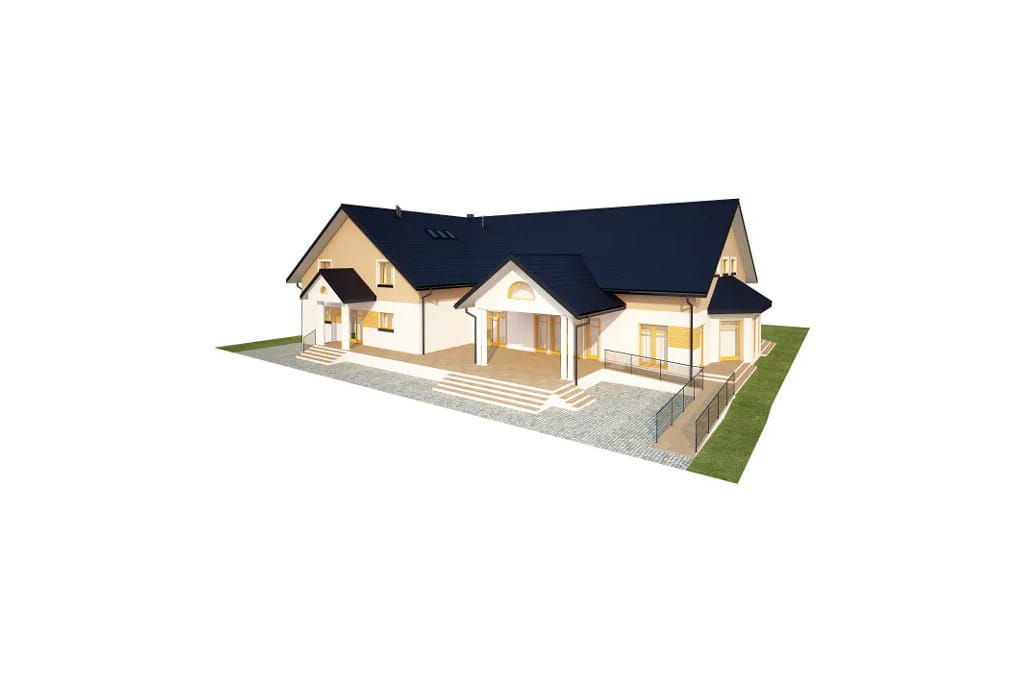

Model



Projekt K-86 - model

Elewacje

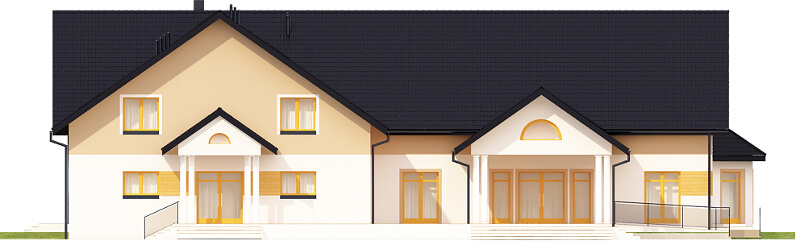

Projekt K-86 - elewacja

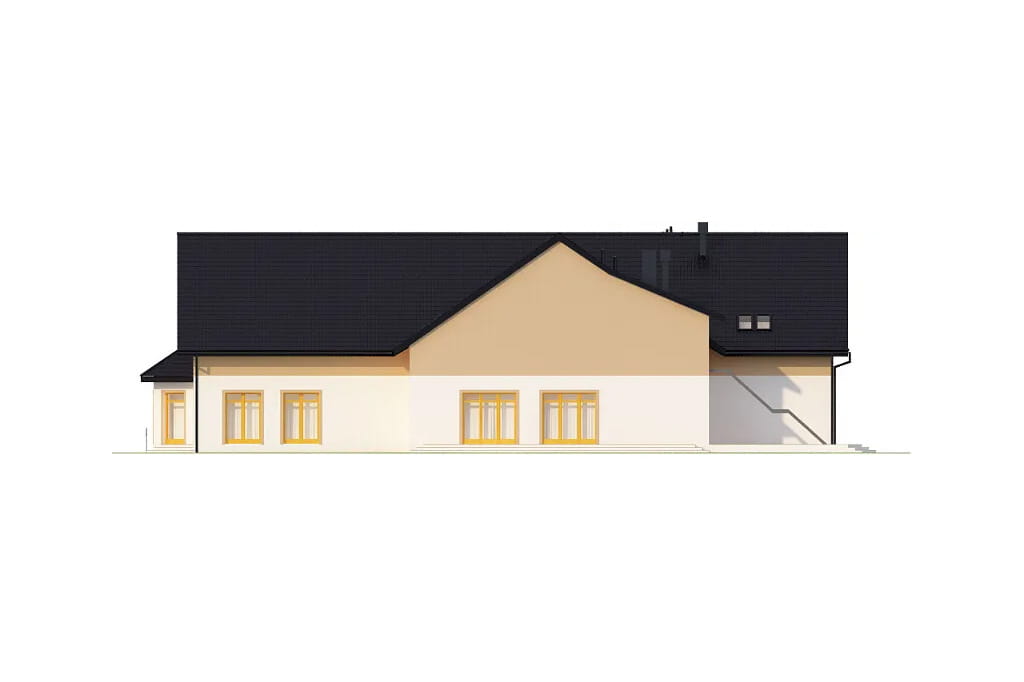

elewacja ogrodowa

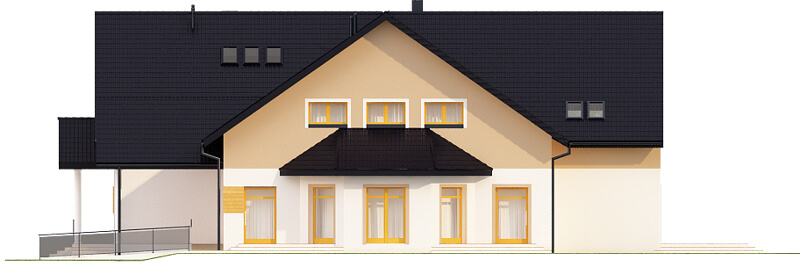

Projekt K-86 - elewacja

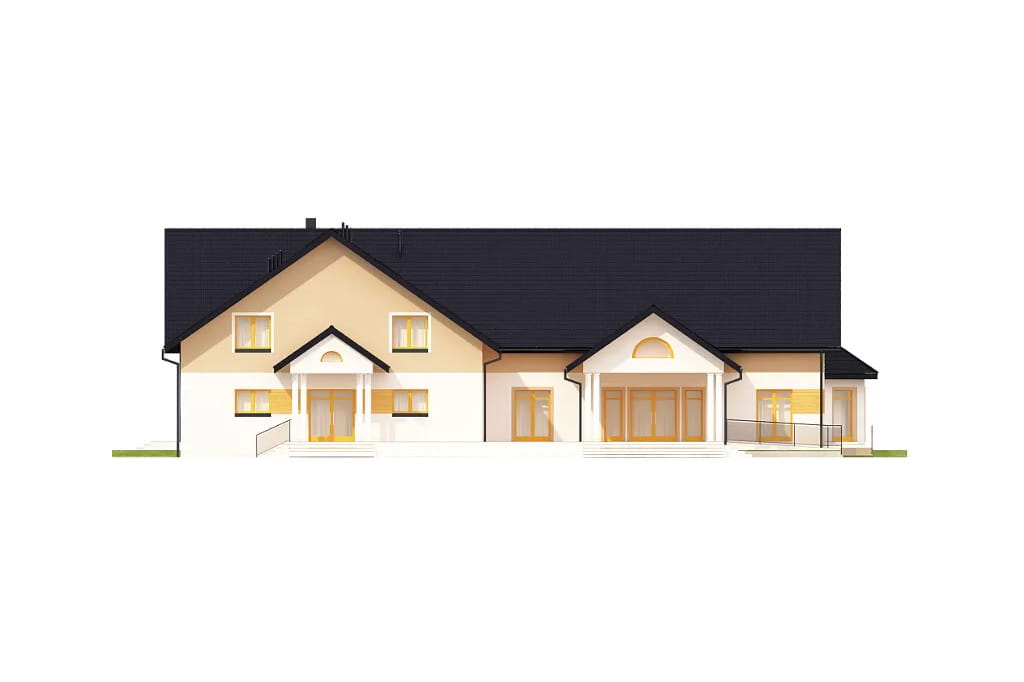

elewacja frontowa

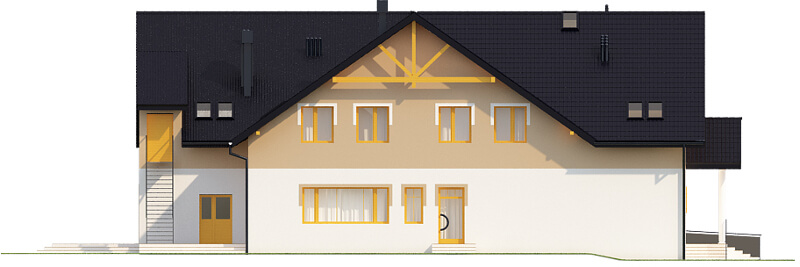

Projekt K-86 - elewacja

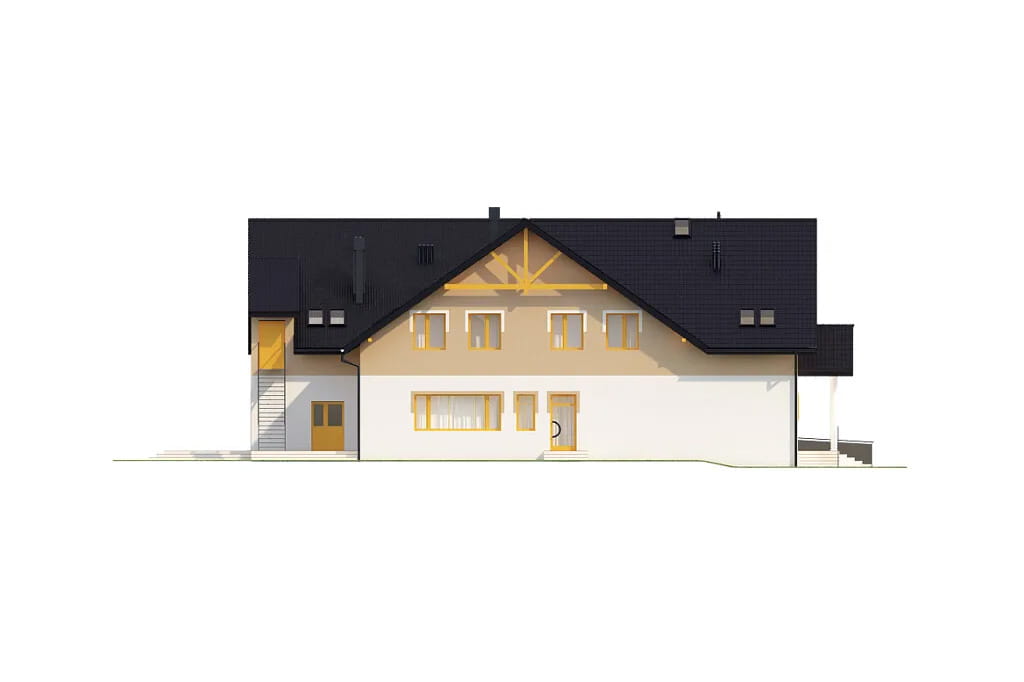

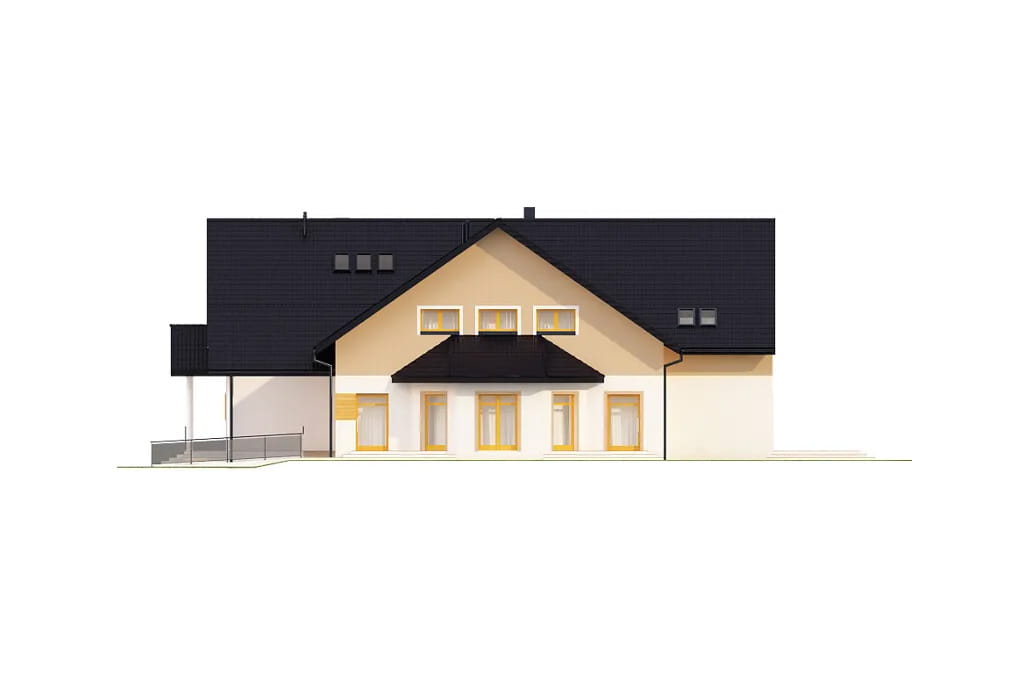

elewacja boczna

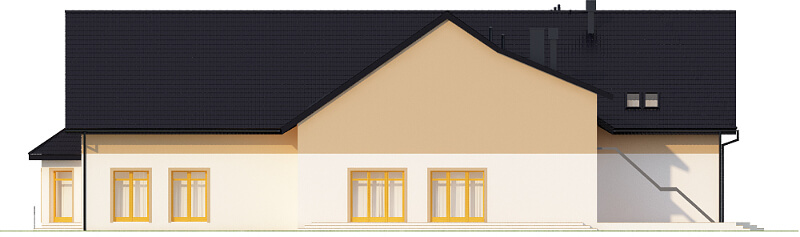

Projekt K-86 - elewacja
elewacja boczna

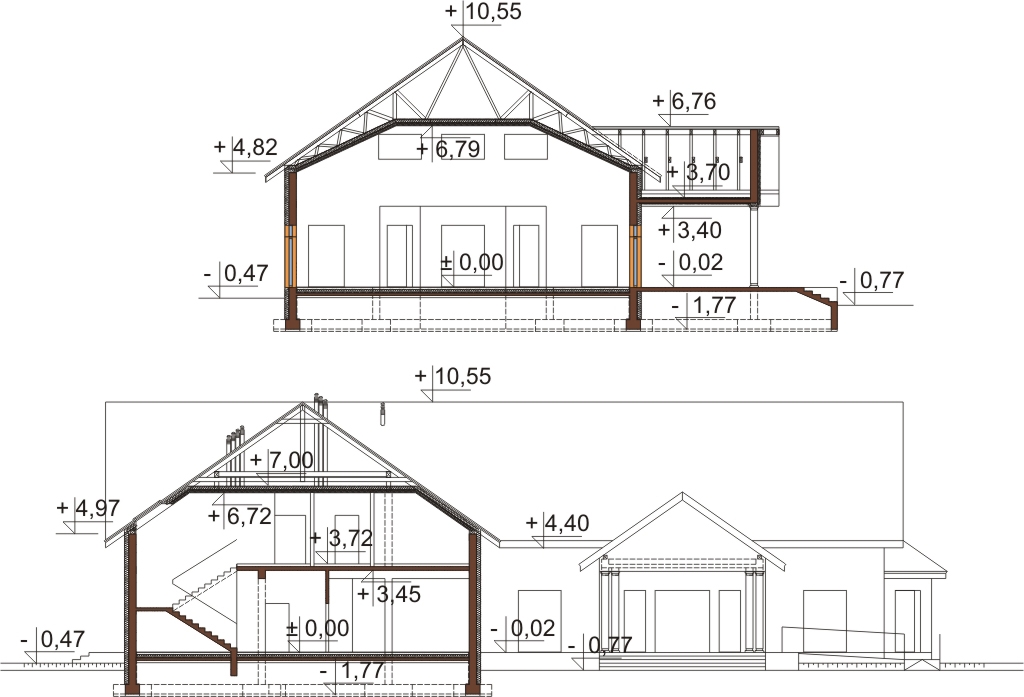

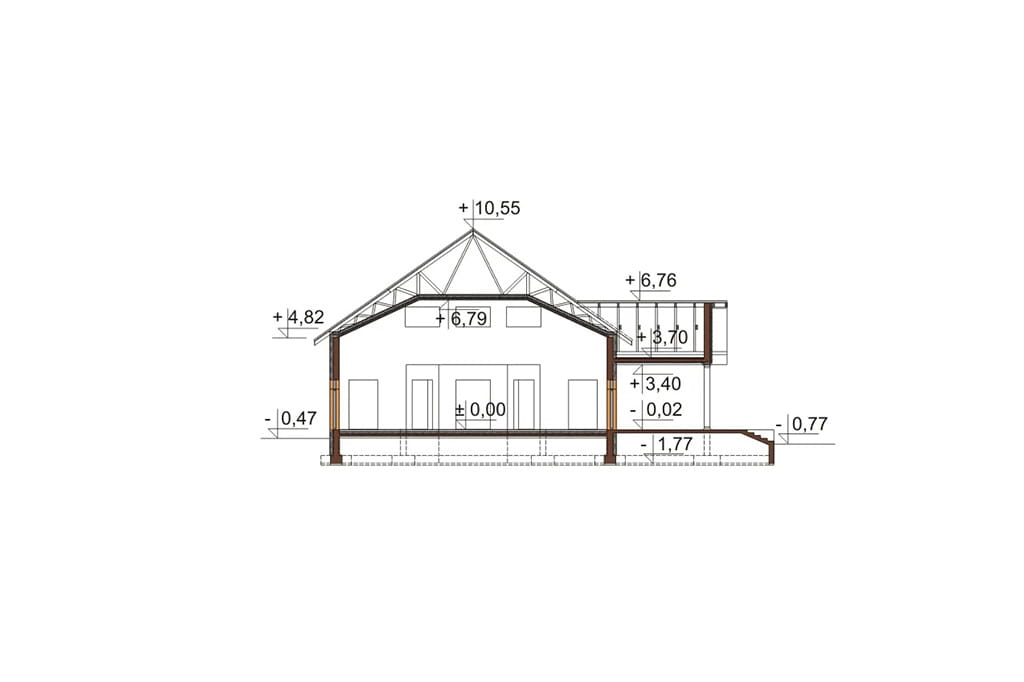

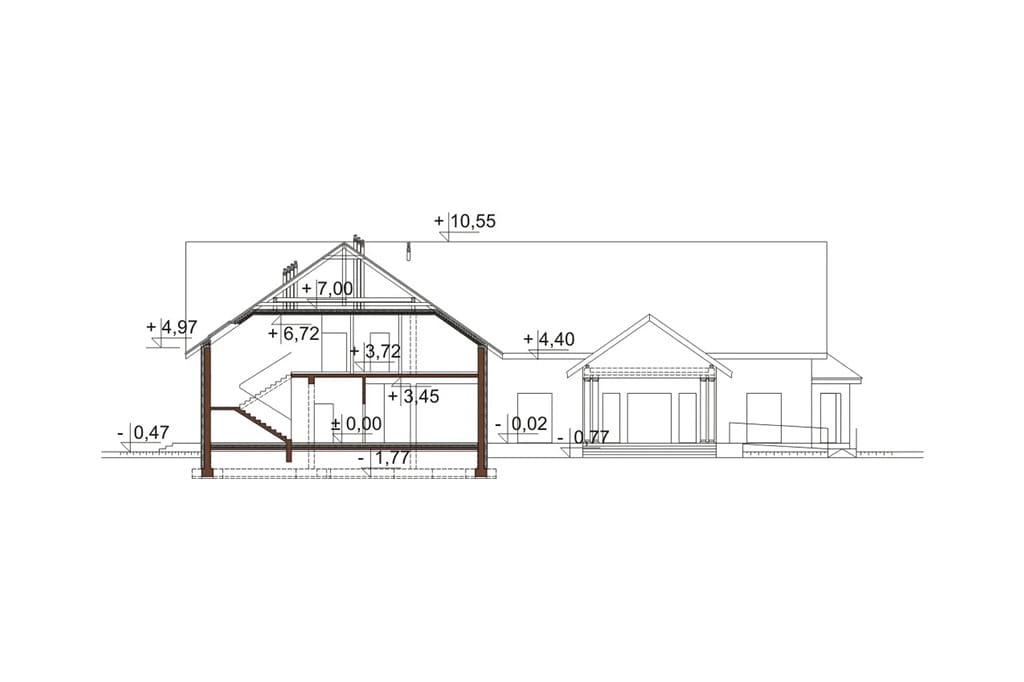

Przekrój



Projekt K-86 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego
z zapleczem noclegowym K-86
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony.

Technologia: ściany zewnętrzne - beton komórkowy 30 cm, styropian 18 cm, tynk zewnętrzny.
Stropy: Część jednokondygnacyjna nad parterem - płyta Rigips Rigimetr GKF 2x1,5na ruszcie stalowym, mocowany do pasa dolnego kratownicy żelbetowe. Cześć dwukondygnacyjna nad parterem - żelbetowe
Kąt nachylenia dachu: 35°
Ogrzewanie: kotłownia gazowa
Wentylacja mechaniczna: nawiewno-wywiewna w kuchni z zapleczem, nawiewno-wywiewna z odzyskiem ciepła w restauracji, wywiewna w pom. WC na parterze, grawitacyjna wspomagana wentylatorami EDM w łazienkach przy pokojach.
Program użytkowy parteru: Sala konsumpcyjna na 200os.,szatnia, zaplecze sanitarne damskie i męskie, kuchnia z zapleczem gastronomicznym i socjalnym, kotłownia, pom. techniczne.
Program użytkowy poddasza: trzy pokoje trzyosobowe z łazienkami, dwa pokoje dwuosobowe z łazienkami, pokój socjalny z WC, biuro, pom. techniczne, magazyn na zasoby.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- przedmiar robót budowlanych
- projekt technologiczny zaplecza kuchennego
- zestawienie prefabrykowanej więźby dachowej
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72




 Powierzchnia zabudowy: 641.70 m²
Powierzchnia użytkowa: 805.70 m²
Kubatura: 5235.90 m³
Szerokość działki: 33.65 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 47
Kąt nachylenia dachu: 35°
Ilość pokoi: 5
Pokój na parterze: Nie
Wysokość budynku: 11.32 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 62.72 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, pensjonat, projekt budynku gastronomicznego, parterowe z poddaszem użytkowym, projekt restauracji, Projekty domów weselnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
