Projekt

DOM WESELNY Z POKOJAMI GOŚCINNYMI I CZĘŚCIĄ MIESZKALNĄ

Kod: LK-58 C
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

uzyskujemy pozwolenia na budowę dla naszych klientów

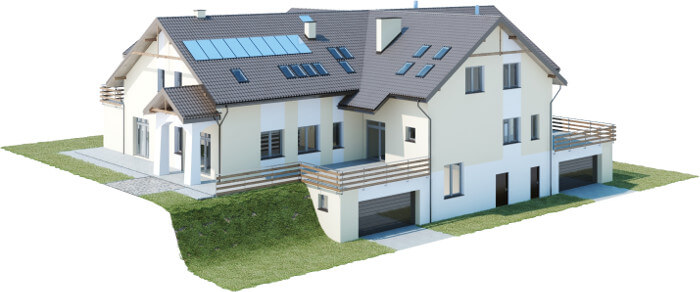

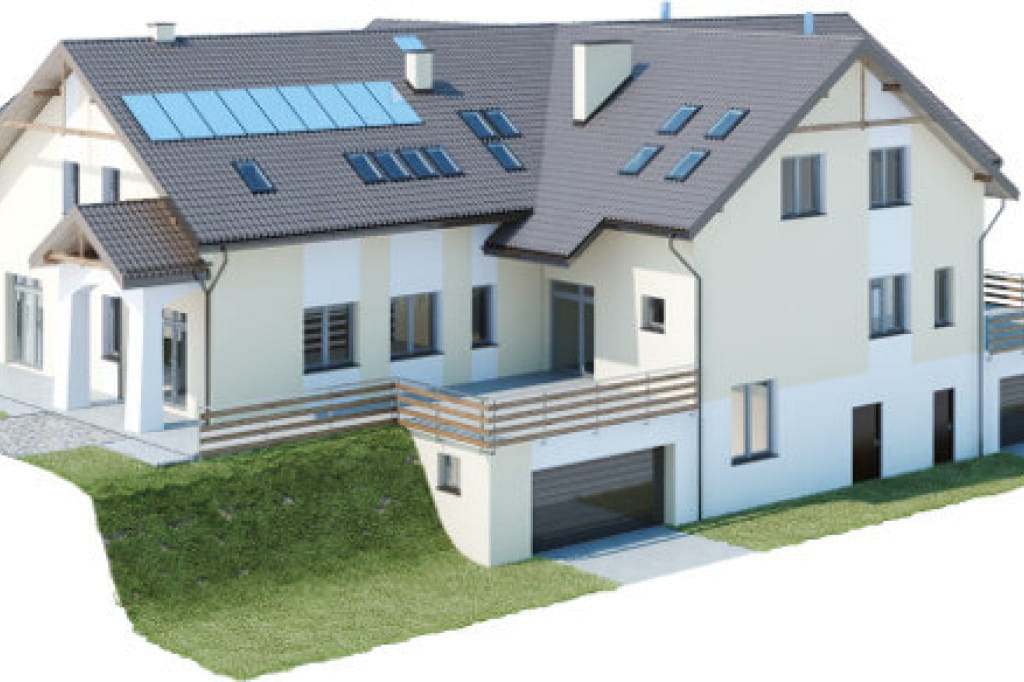

Model

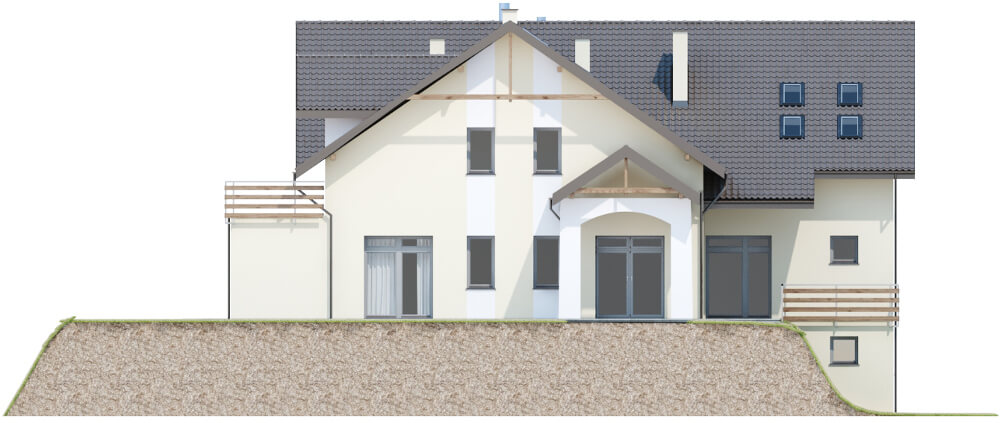

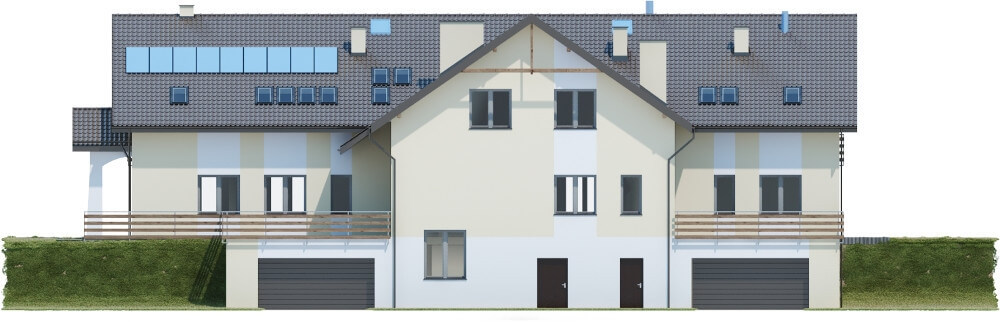

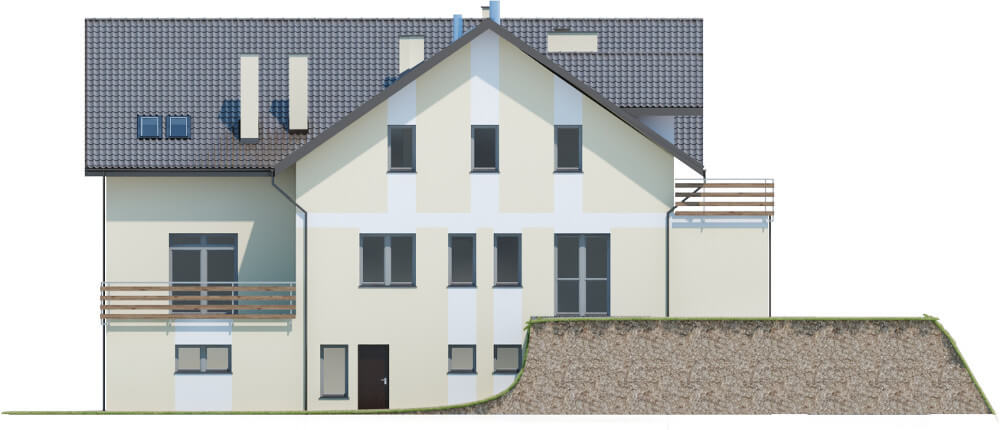

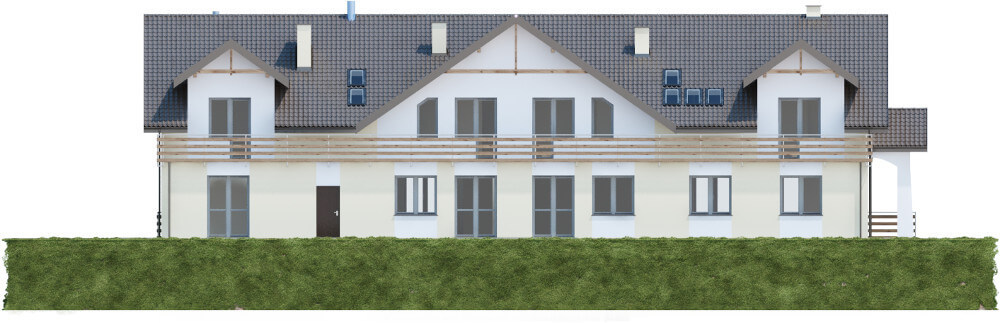

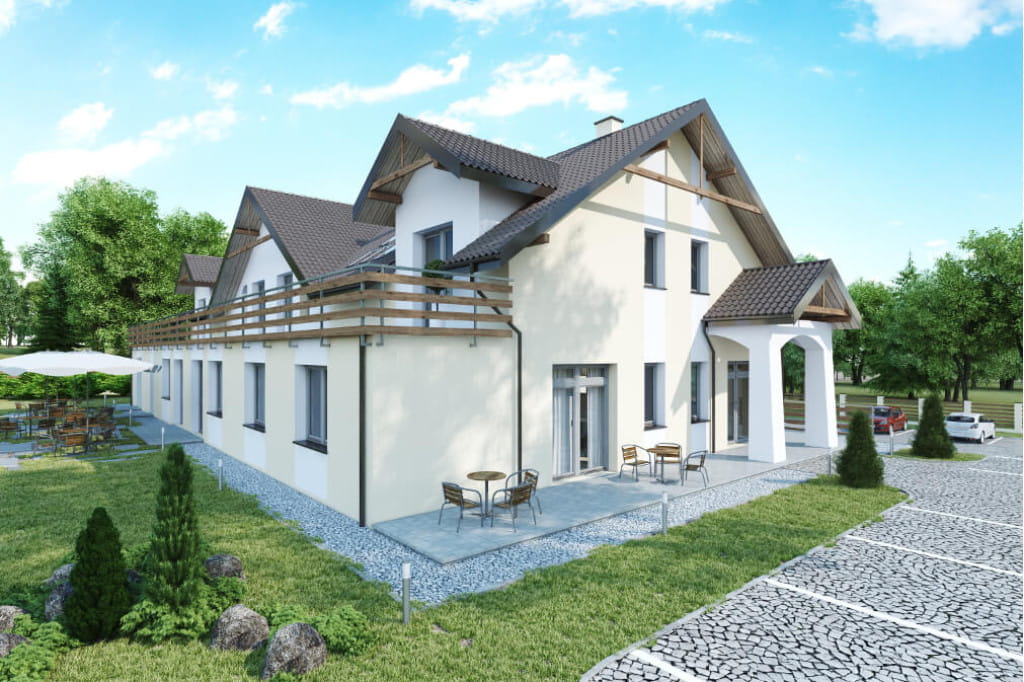

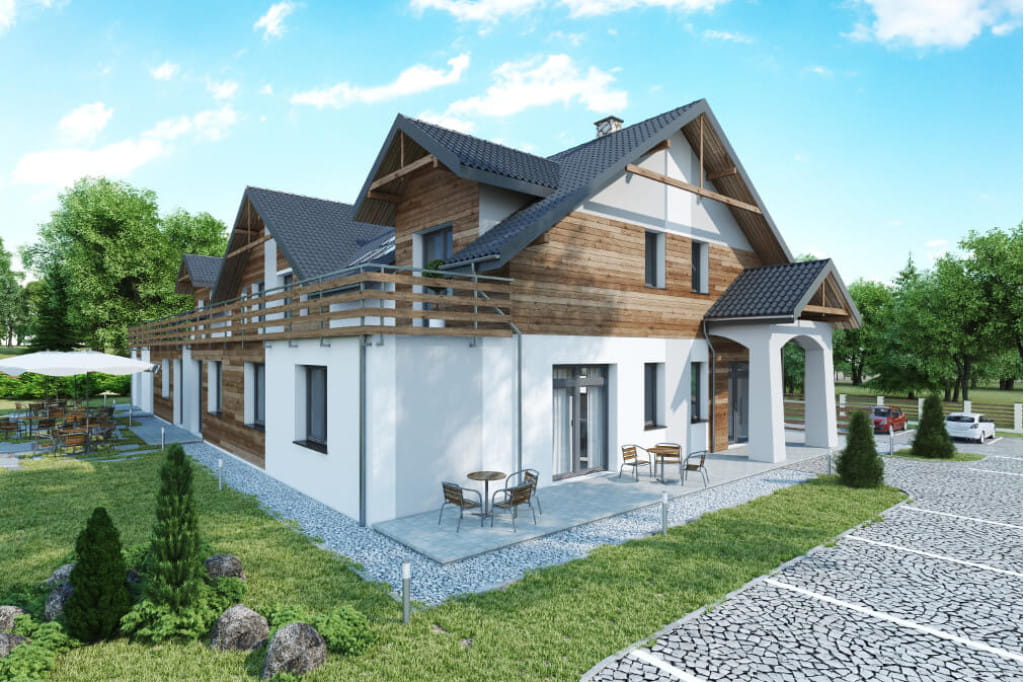

Elewacje

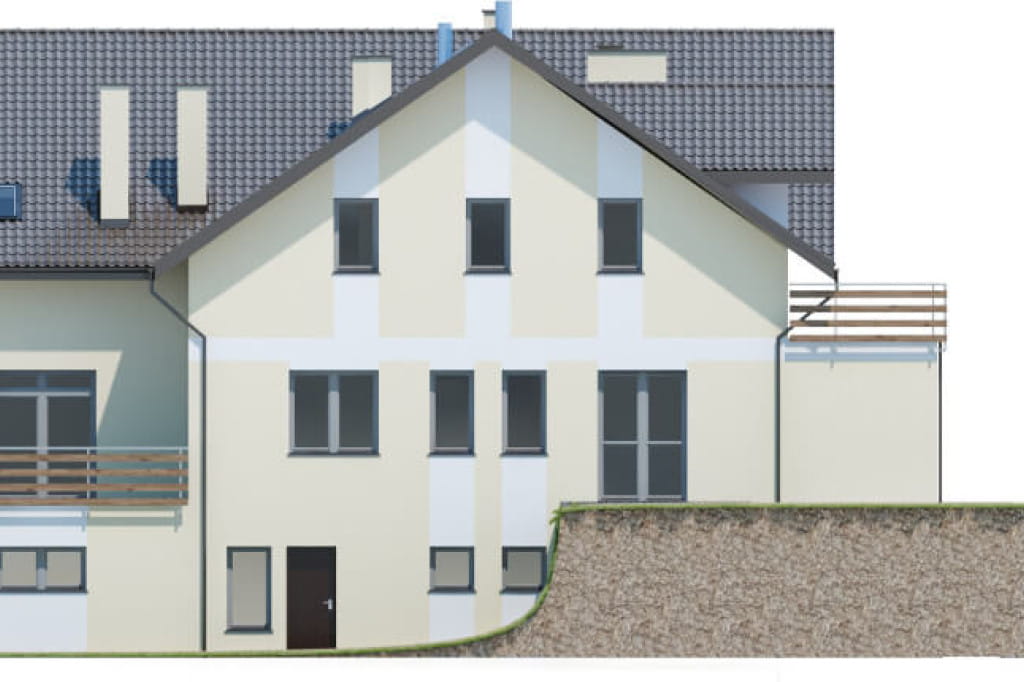

elewacja ogrodowa

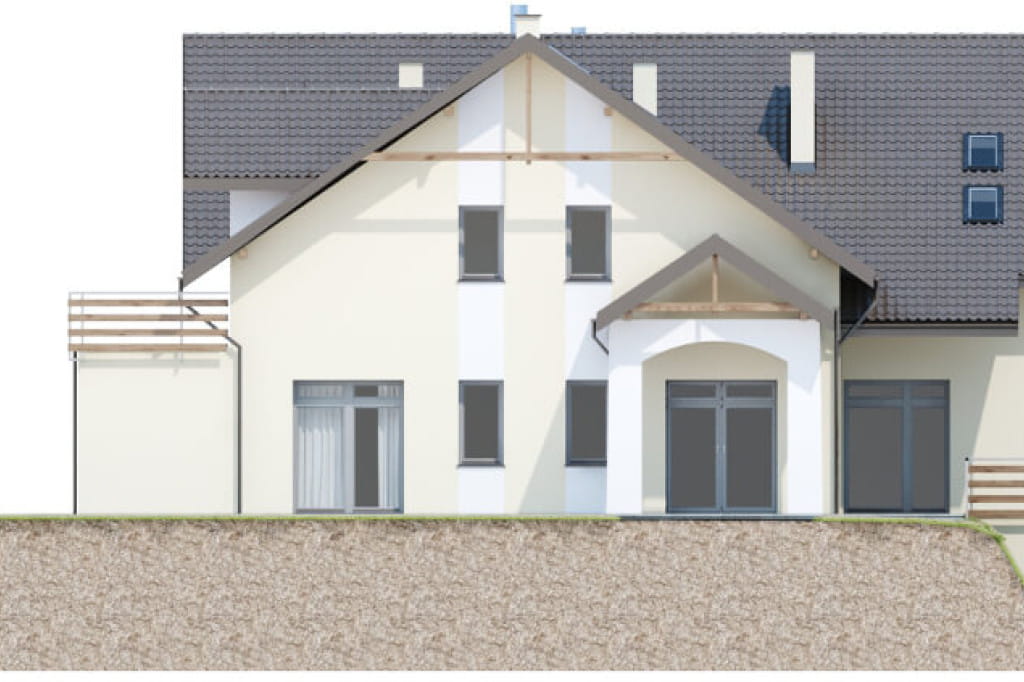

elewacja frontowa

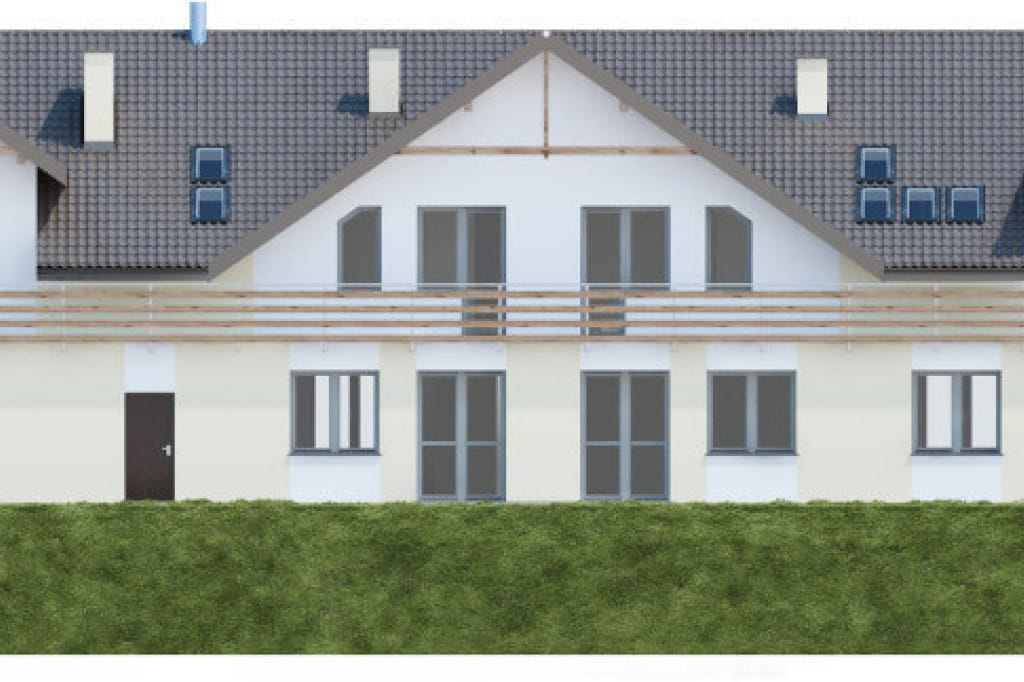

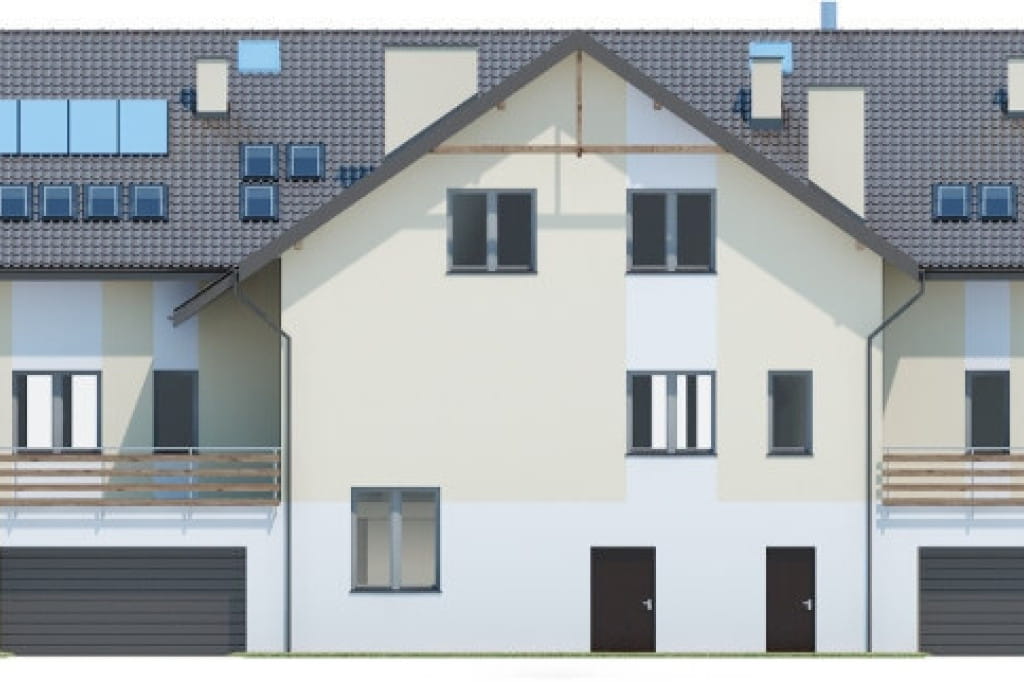

elewacja boczna
elewacja boczna

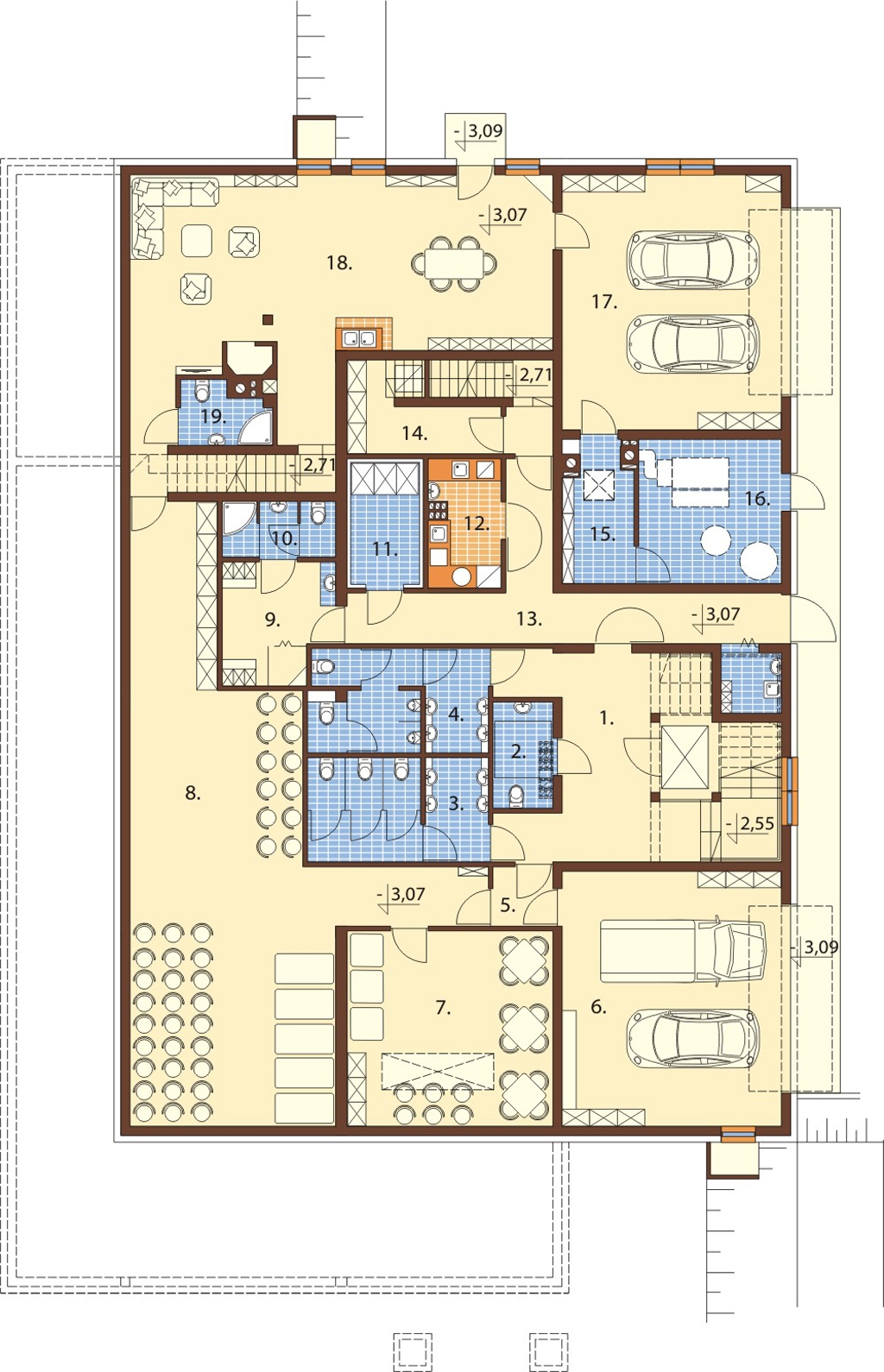

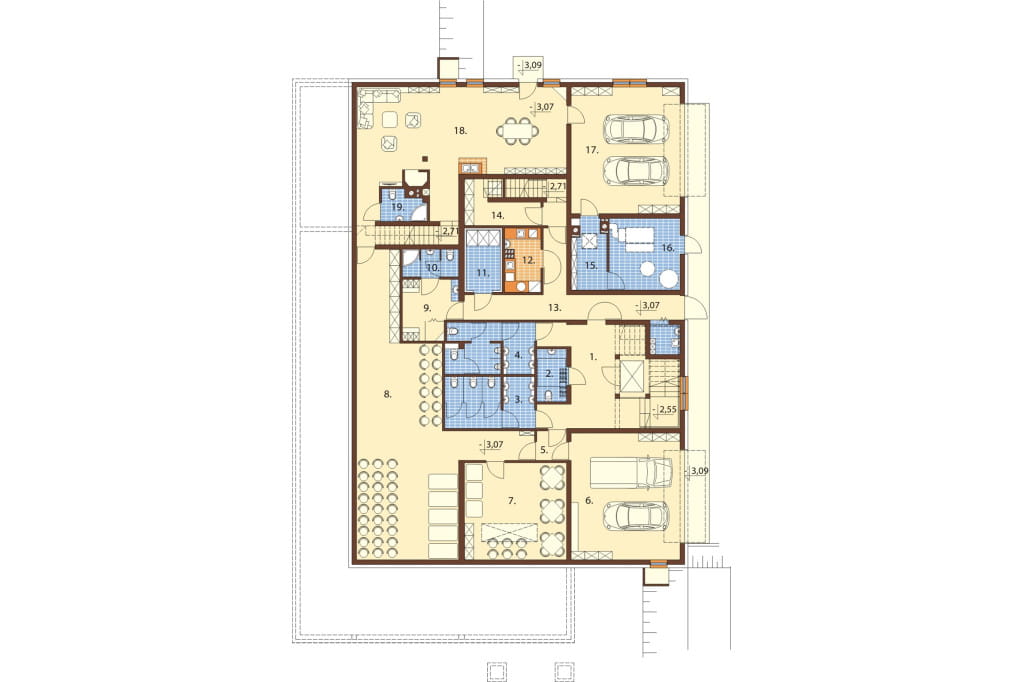

Rzut piwnicy



PIWNICE: 397.17 m2



Część usługowa: 287.54 m2

1. HALL+SCHODY 33.53 m2

2. WC DLA NIEPEŁNOSPR. 4.48 m2

3. WC DAMSKIE + PRZEDSIONEK 12.65 m2

4. WC MĘSKIE + PRZEDSIONEK 12.65 m2

5. PRZEDSIONEK 2.50 m2

6. GARAŻ 39.27 m2

7. POM. GOSPODARCZE 28.23 m2

8. POM. GOSPODARCZE 77.31 m2

9. POM. SOCJALNE 9.06 m2

10. WC + NATRYSK 4.38 m2

11. CHŁODNIA 5.88 m2

12. POM. OBRÓBKI JAJ I WARZYW 6.40 m2

13. KORYTARZ 22.52 m2

14. MAG.PROD. SUCHYCH 7.47 m2

15. SKŁAD OPAŁU 6.72 m2

16. KOTŁOWNIA 14.49 m2



Część mieszkalna: 109.63 m2

17. GARAŻ 39.27 m2

18. KUCHNIA LETNIA 66.75 m2

19. ŁAZIENKA 3.61 m2

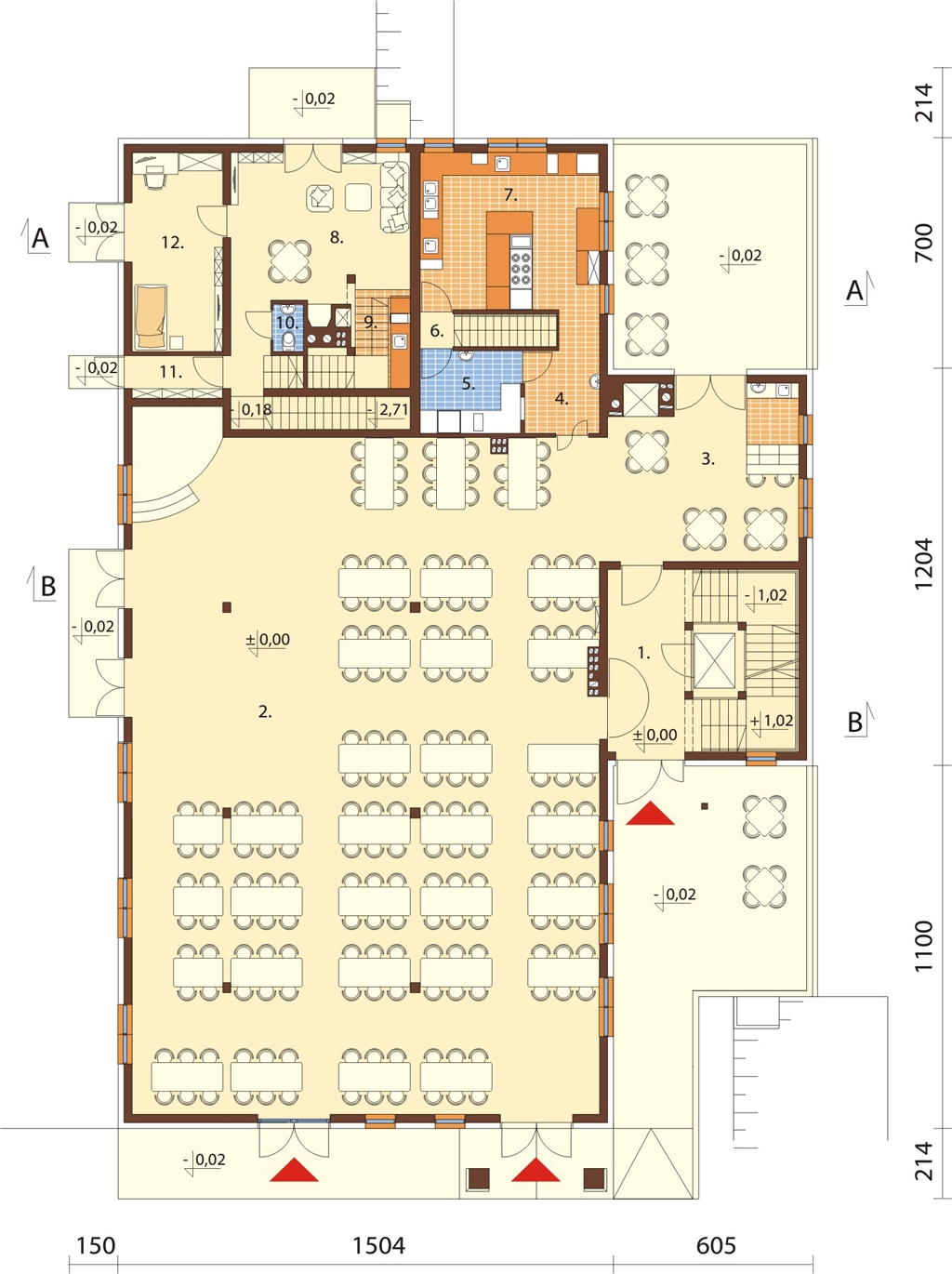

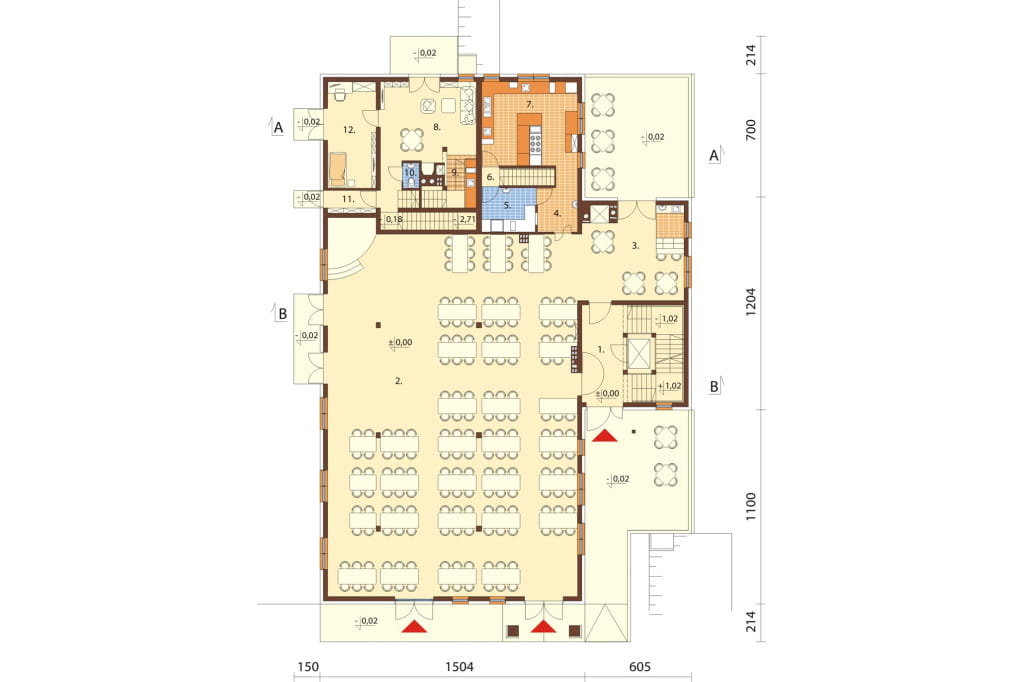

Rzut parteru



PARTER: 450.06 m2



Część usługowa: 389.44 m2

1. HALL+SCHODY 21.37 m2

2. SALA KONSUMPCYJNA 293.68 m2

3. SALA BAROWA 30.79 m2

4. ROZDZIELNIA KELNERSKA 5.74 m2

5. ZMYWALNIA 7.68 m2

6. KORYTARZ 2.60 m2

7. KUCHNIA 27.58 m2





Część mieszkalna: 60.62 m2

8. POKÓJ 31.67 m2

9. ANEKS KUCHENNY 7.33 m2

10. WC 1.33 m2

11. PRZEDSIONEK 3.60 m2

12. POKÓJ 16.69 m2

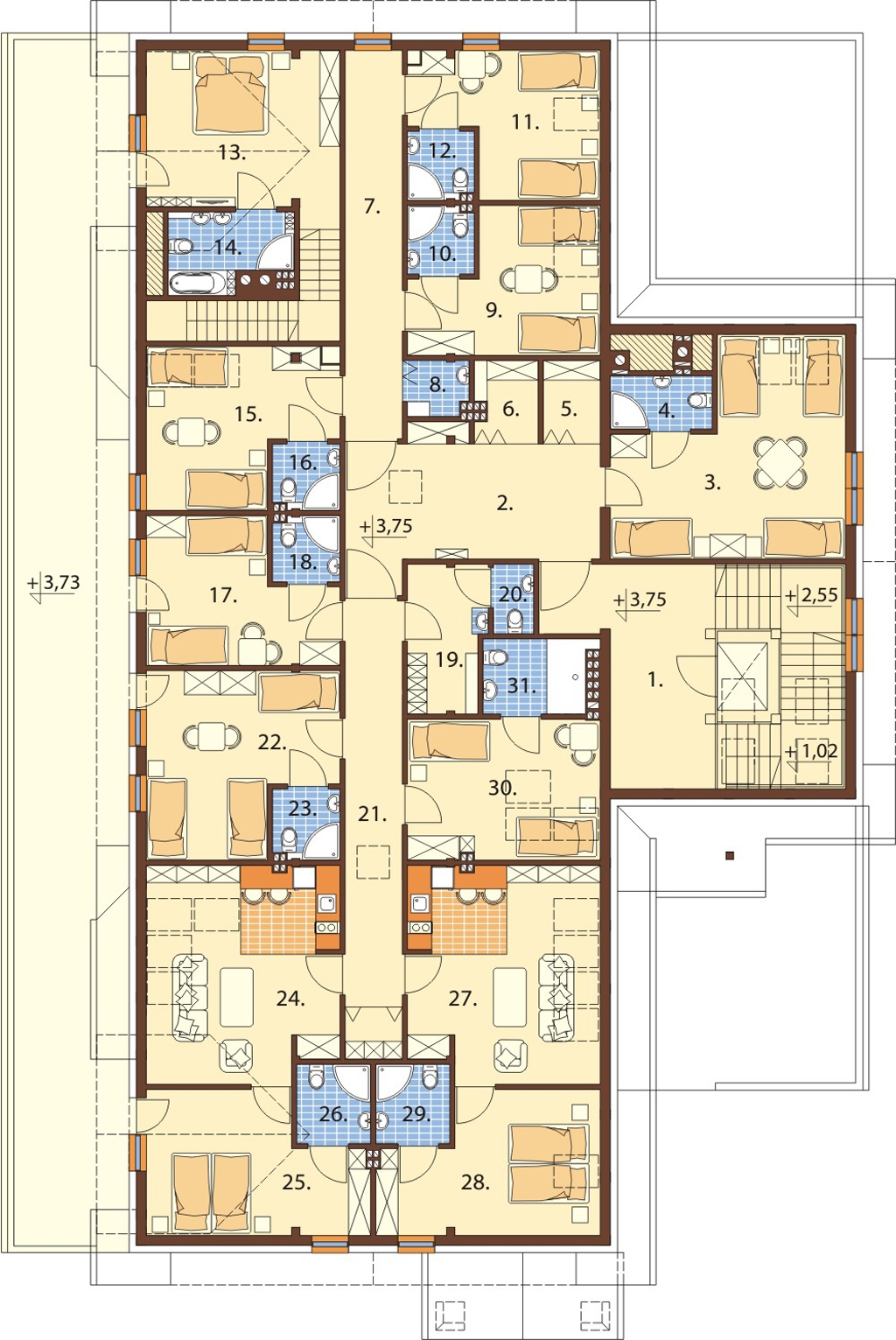

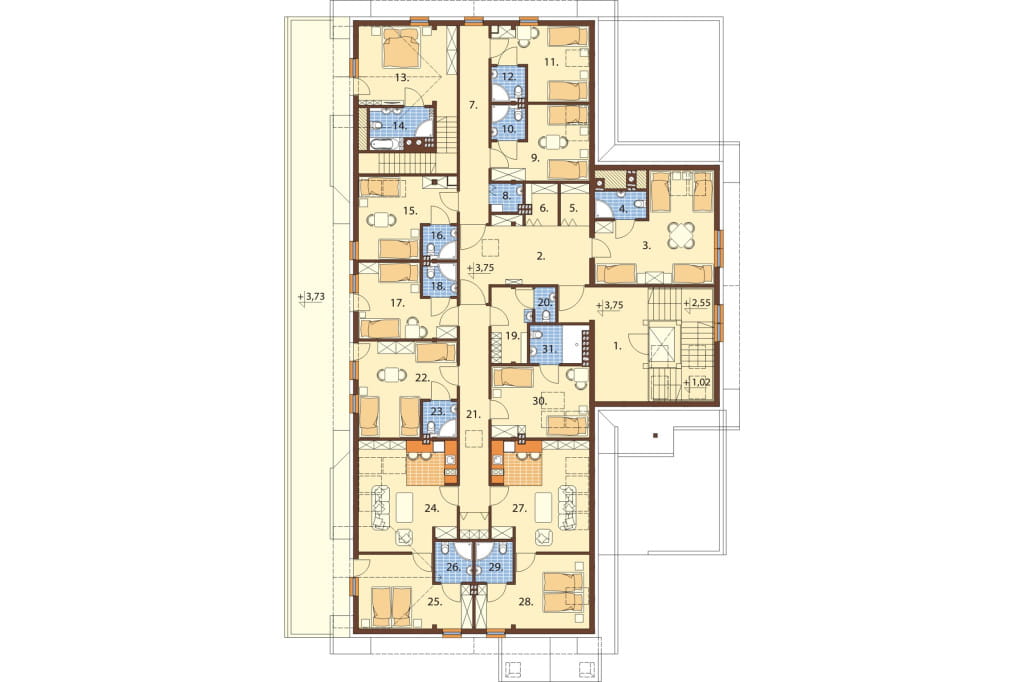

Rzut poddasza



 PODDASZE: 325.14 m2



Część usługowa: 117.09 m2

1. HALL+SCHODY 22.21 m2

2. HALL 19.15 m2

3. POKÓJ 23.06 m2

4. ŁAZIENKA 3,32 m2

5. MAGAZYN BIELIZNY BRUDNEJ 2.54 m2

6. MAGAZYN BIELIZNY CZYSTEJ 3.08 m2

7. KORYTARZ 13.60 m2

8. POM. PORZĄDKOWE 2.03 m2

9. POKÓJ 11.32 m2

10. ŁAZIENKA 2.73 m2

11. POKÓJ 11.32 m2

12. ŁAZIENKA 2.73 m2



Część mieszkalna:  26.95 m2

13. POKÓJ + SCHODY 21.90 m2

14. ŁAZIENKA 5.05 m2





Część usługowa: 181.10 m2

15. POKÓJ 14.10 m2

16. ŁAZIENKA 2.66 m2

17. POKÓJ 14.49 m2

18. ŁAZIENKA 2.66 m2

19. POM. SOCJALNE 6.85 m2

20. WC 1.72  m2

21. KORYTARZ 16.05 m2

22. POKÓJ 18.50 m2

23. ŁAZIENKA 2.85 m2

24. POKÓJ 20.90 m2

25. POKÓJ 16.50 m2

26. ŁAZIENKA 3.58 m2

27. POKÓJ 20.90 m2

28. POKÓJ 16.50 m2

29. ŁAZIENKA 3.58 m2

30. POKÓJ 14.32 m2

31. ŁAZIENKA 4.94 m2

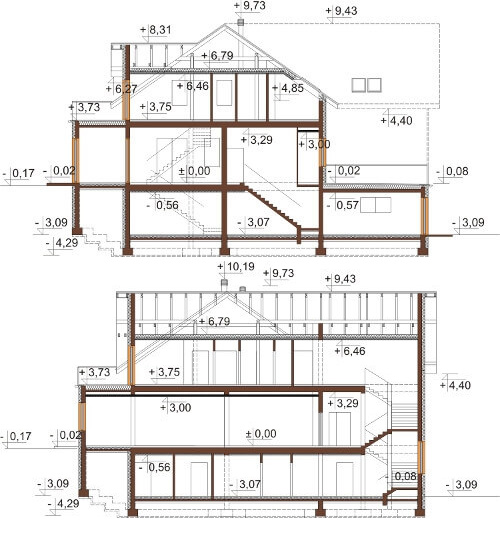

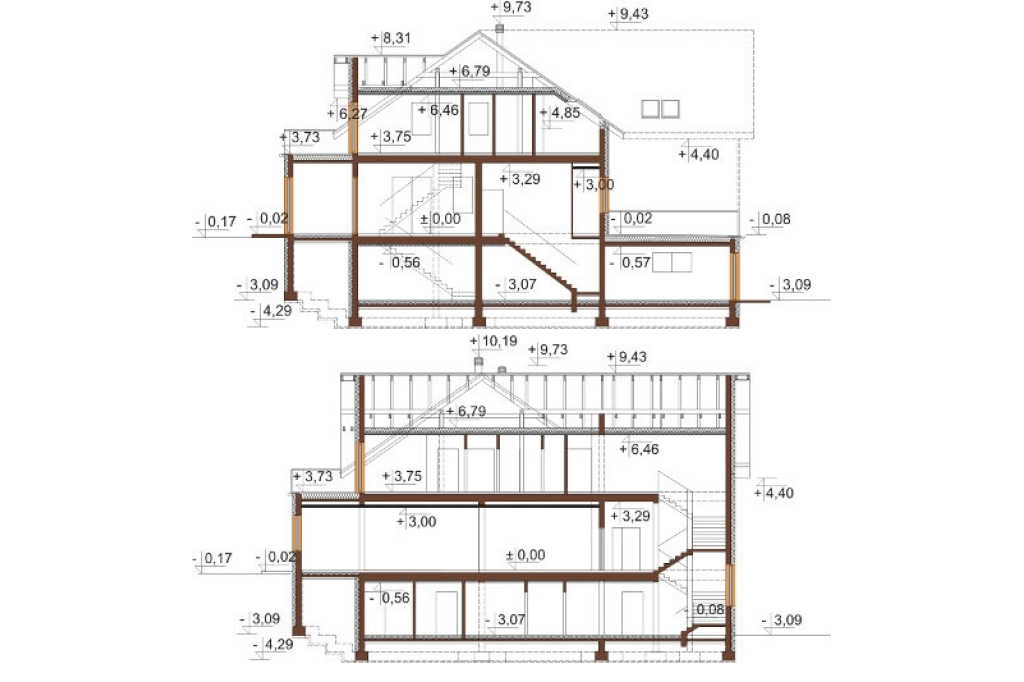

Przekrój







 Projekt budynku gastronomicznego z zapleczem noclegowympełniący funkcję domu weselnego LK-58 C.
Podpiwniczony, z poddaszem użytkowym, z dwoma garażami.

Technologia: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 18 cm, tynk zewnętrzny.
StropyTeriva
Kąt nachylenia dachu: 35°.
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: Paliwo stałe.
Wentylacja mechaniczna: Restauracja - wentylacja mechaniczna nawiewno-wywiewna z odzyskiem ciepła. Kuchnia z zapleczem - centrala nawiewna, wywiew poprzez wentylator dachowy.  WC ogólnodostępne - wentylator łazienkowy EDM.
Program: Część mieszkalna: (wydzielona na wszystkich kondygnacjach połączona wewnętrzną komunikacją składająca się z dwóch pokoi, kuchni, kuchni letniej i zaplecza sanitarnego)
Część usługowa: sala bankietowa dla około 170 osób, sala barowa, zaplecze socjalne, sanitarne, magazynowe, gastronomiczne, pięć pokoi dwuosobowych, jeden pokój trzyosobowy, jeden pokój czteroosobowy oraz dwa apartamenty dwuosobowe, dwa garaże, kotłownia ze składem opału.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewna, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie



Powierzchnia zabudowy: 609.34 m²
Powierzchnia użytkowa: 1172.37 m²
Kubatura: 5453.40 m³
Szerokość działki: 29.09 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 62
Kąt nachylenia dachu: 35°
Ilość pokoi: 13
Pokój na parterze: Nie
Wysokość budynku: 12.52 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 37.77 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z 2 garażami
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: mieszkalne z funkcją usługowo-handlową, gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji, projekt budynku konferencyjnego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA PROJEKTU

13 000PLN
