Budynek usługowo-magazynowo-mieszkalny
Kod: LK-79
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 837,98 m2. Dwukondygnacyjna część usługowo mieszkalna i jednokondygnacyjna hala magazynowa. Budynek niepodpiwniczony, bez garażu. Budynek może być przeznaczony na skład budowlany, sklep, budynek produkcyjny z zapleczem itp.

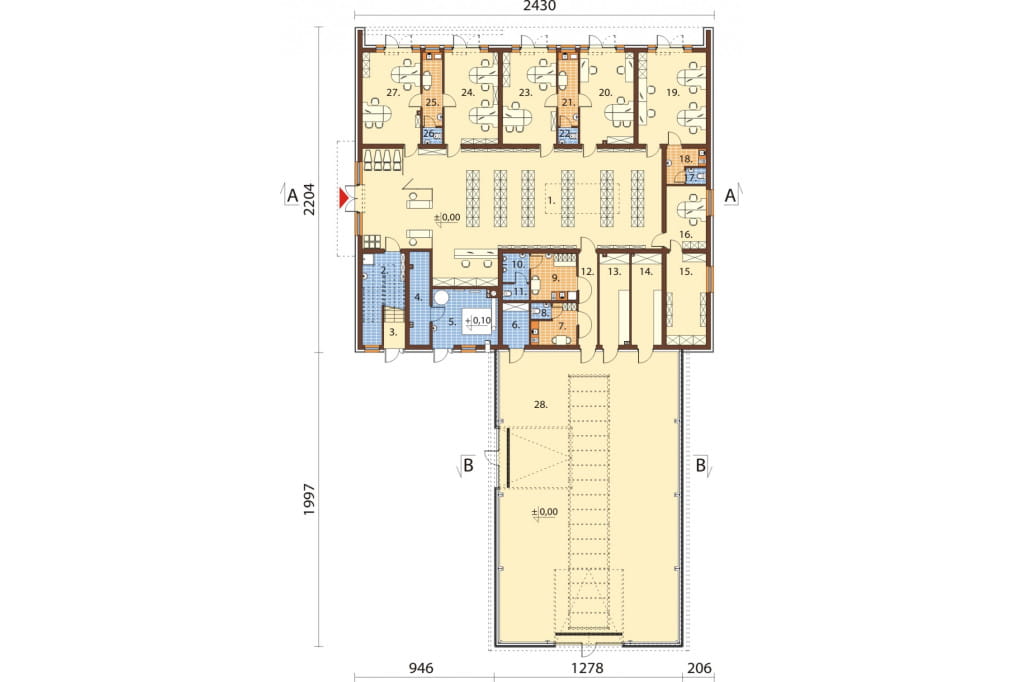

Rzut parteru
Parter: 656,52 m2
1. Pom. usługowe 148,47 m2
2. Pom. porządkowe 14,92 m2
3. 1/2 kl. schodowej 8,79 m2
4. Skład paliwa 8,28 m2
5. Kotłownia 7,59 m2
6. Pom. gospodarcze 4,99 m2
7. Zaplecze socjalne kobiet 6,86 m2
8. Wc 1,41 m2
9. Pom. socjalne mężczyzn 9,77 m2
10. Pom. sanitarne mężczyzn 3,38 m2
11. Wc 1,86 m2
12. Korytarz 7,86 m2
13. Blacharnia 12,59 m2
14. Mieszalnia tynków 12,59 m2
15. Serwerownia + archiwum 16,53 m2
16. Księgowość 11,29 m2
17. Wc 1,41 m2
18. Zaplecze socjalne 4,59 m2
19. Pom. usługowe 28,29 m2
20. Pom. usługowe 22,41 m2
21. Zaplecze socjalne 6,61 m2
22. Wc 1,42 m2
23. Pom. usługowe 22,41 m2
24. Pom. usługowe 22,41 m2
25. Zaplecze socjalne 6,61 m2
26. Wc 1,42 m2
27. Pom. usługowe 24,27 m2
28. Hala magazynowa 237,49 m2

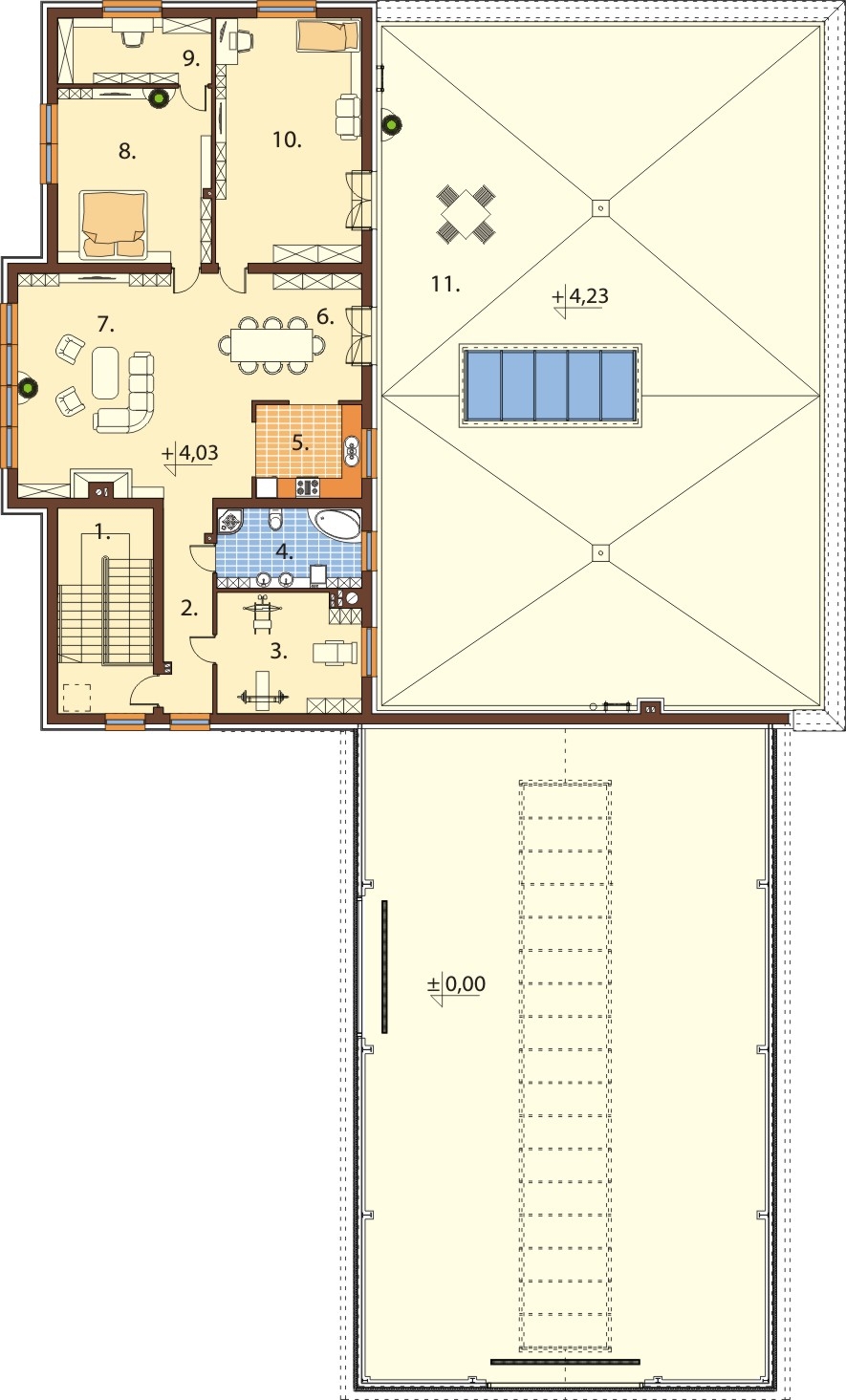

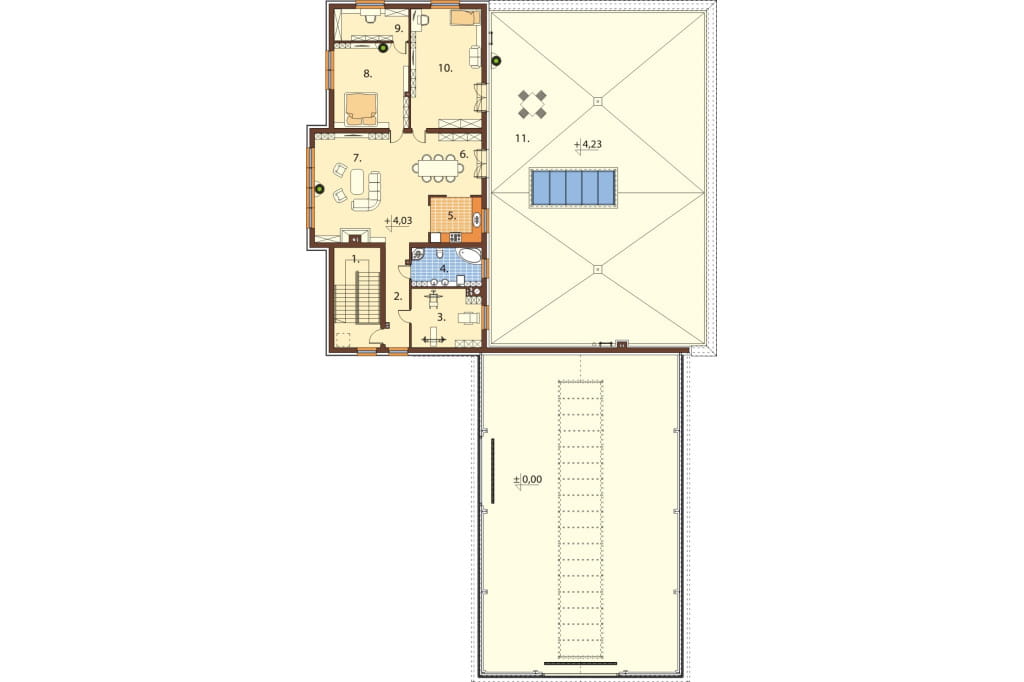

Rzut pierwszego piętra
Piętro: 181,46 m2
Mieszkanie:
1. 1/2 kl. schodowej 11,09 m2
2. Korytarz 9,47 m2
3. Siłownia 15,39 m2
4. Łazienka 10,39 m2
5. Kuchnia 8,88 m2
6. Jadalnia 12,63 m2
7. Pokój dzienny 47,73 m2
8. Pokój 24,32 m2
9. Garderoba 9,12 m2
10. Pokój 32,44 m2

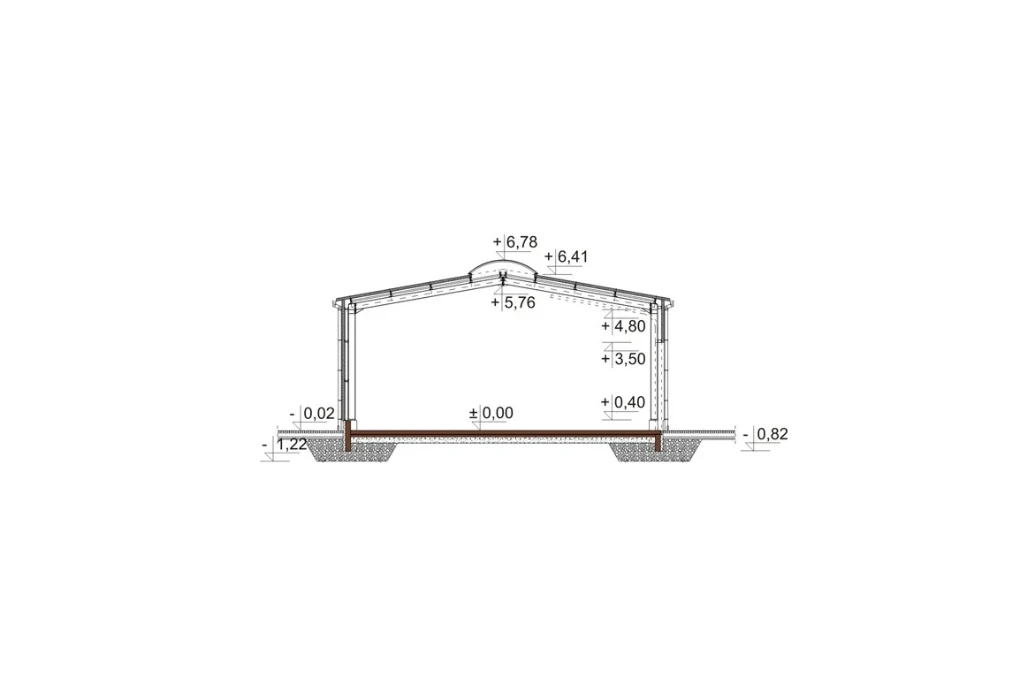

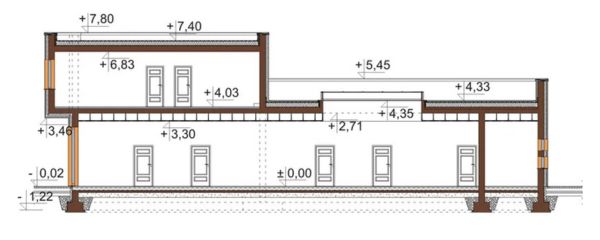

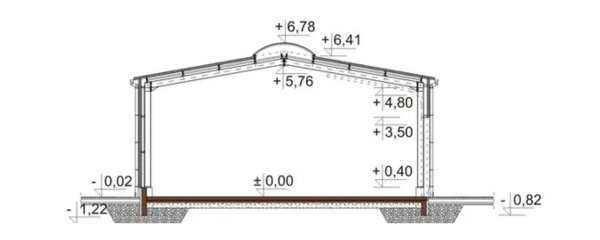

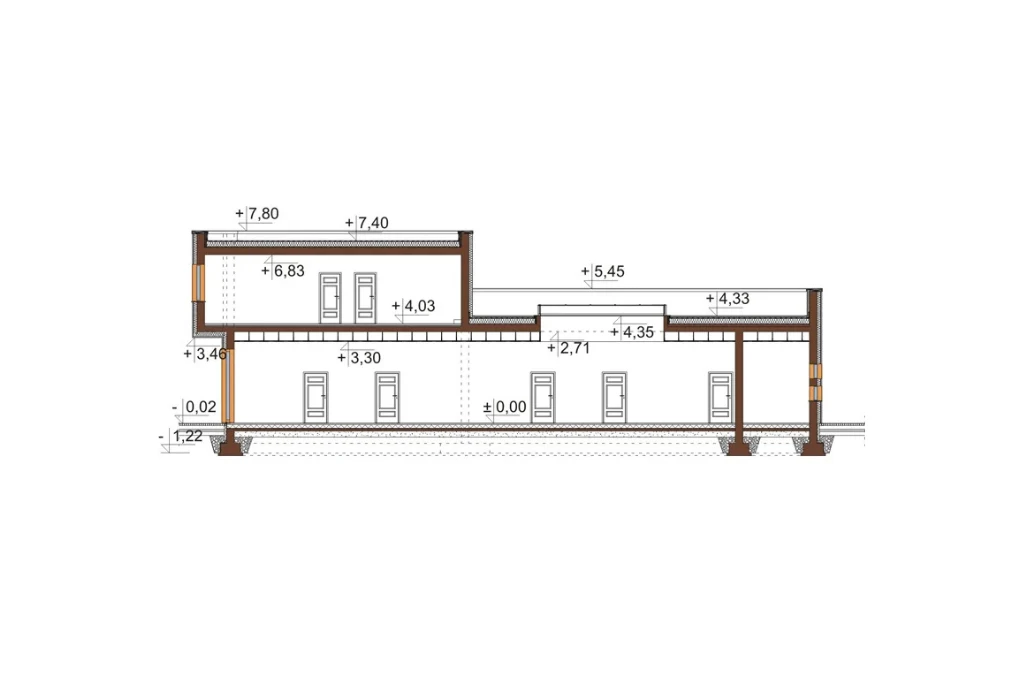

Przekrój

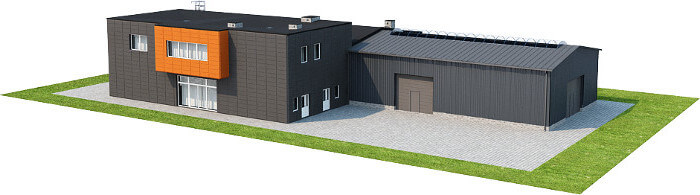

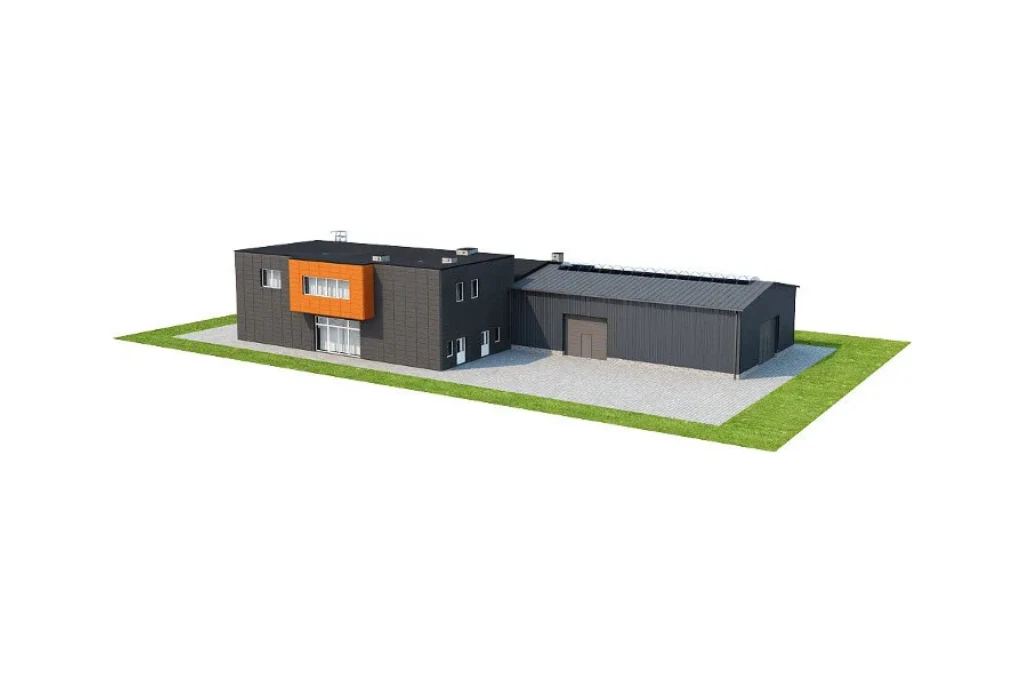

Model

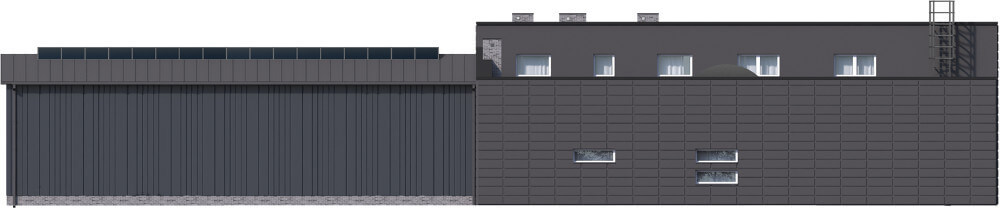

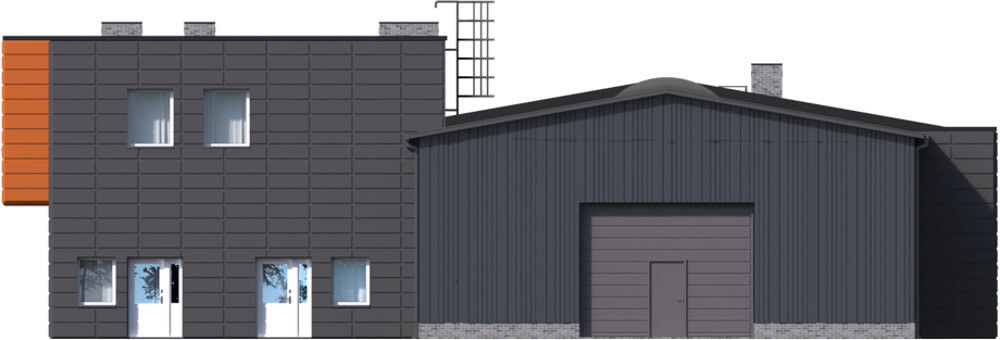

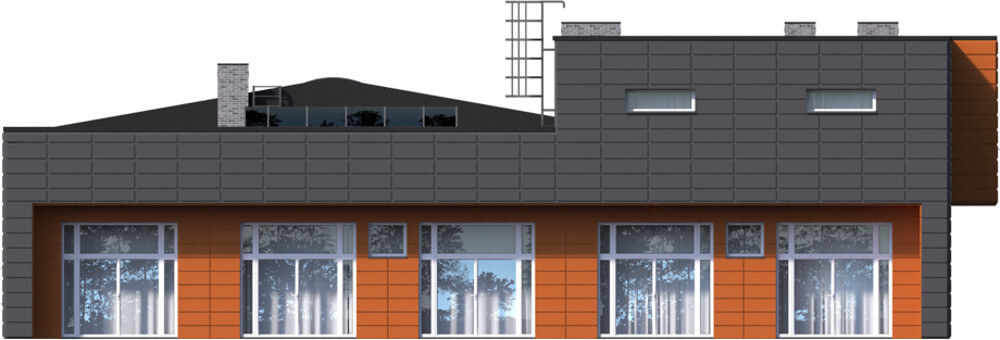

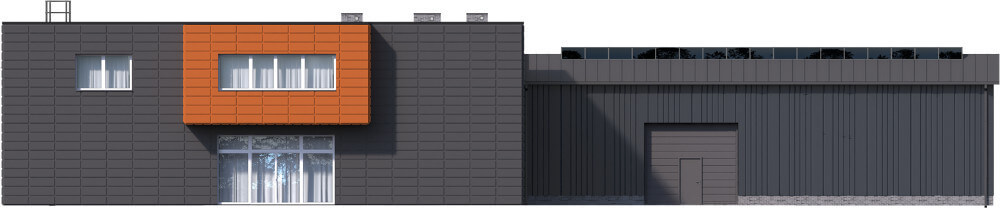

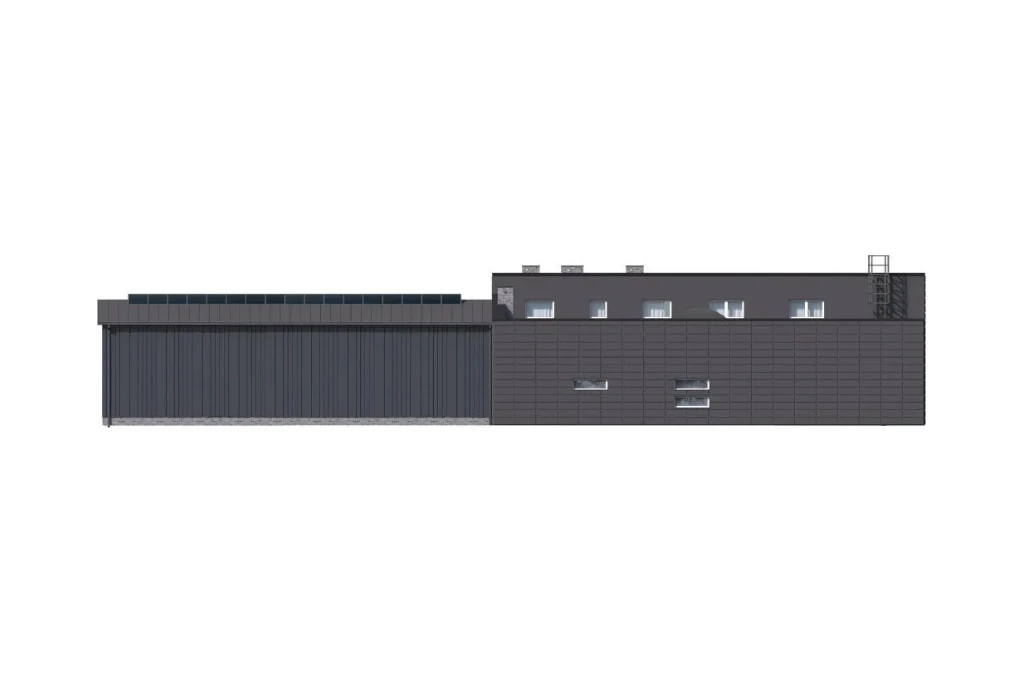

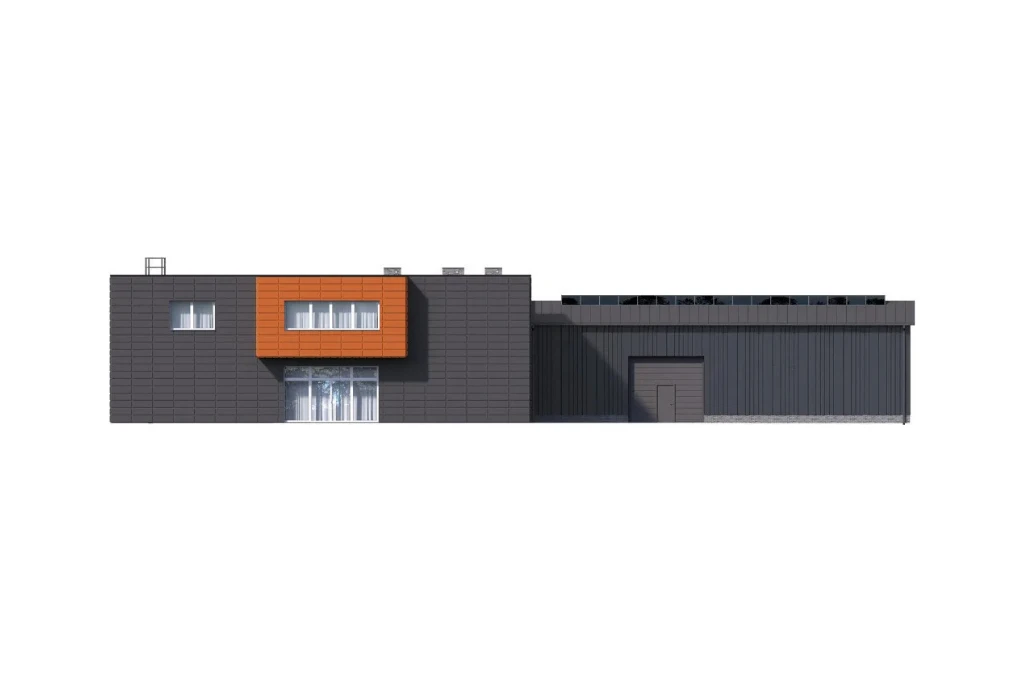

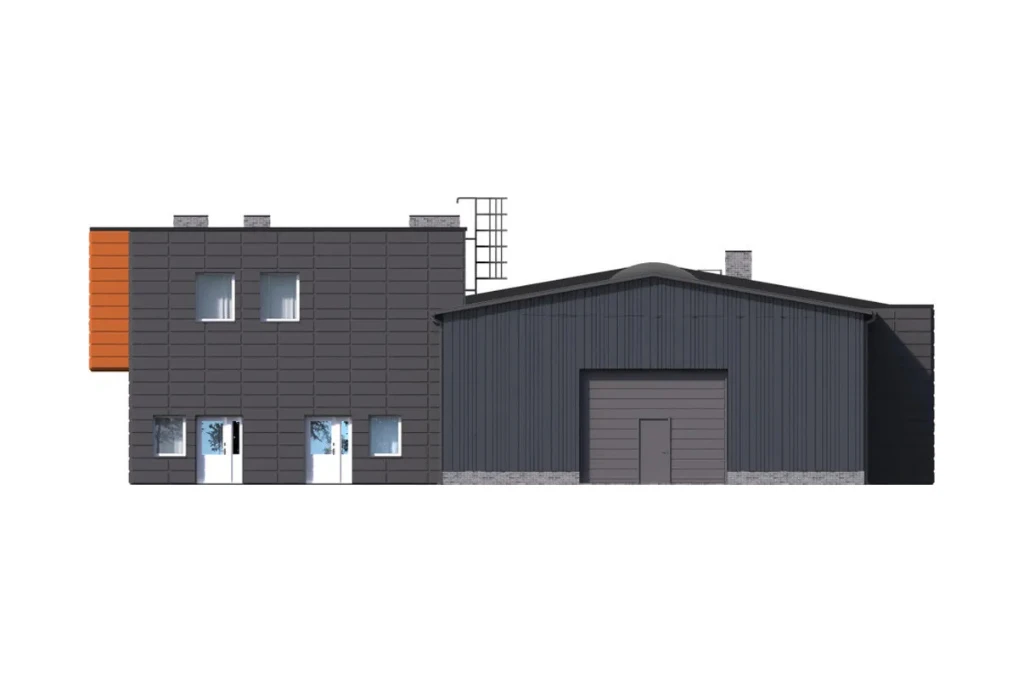

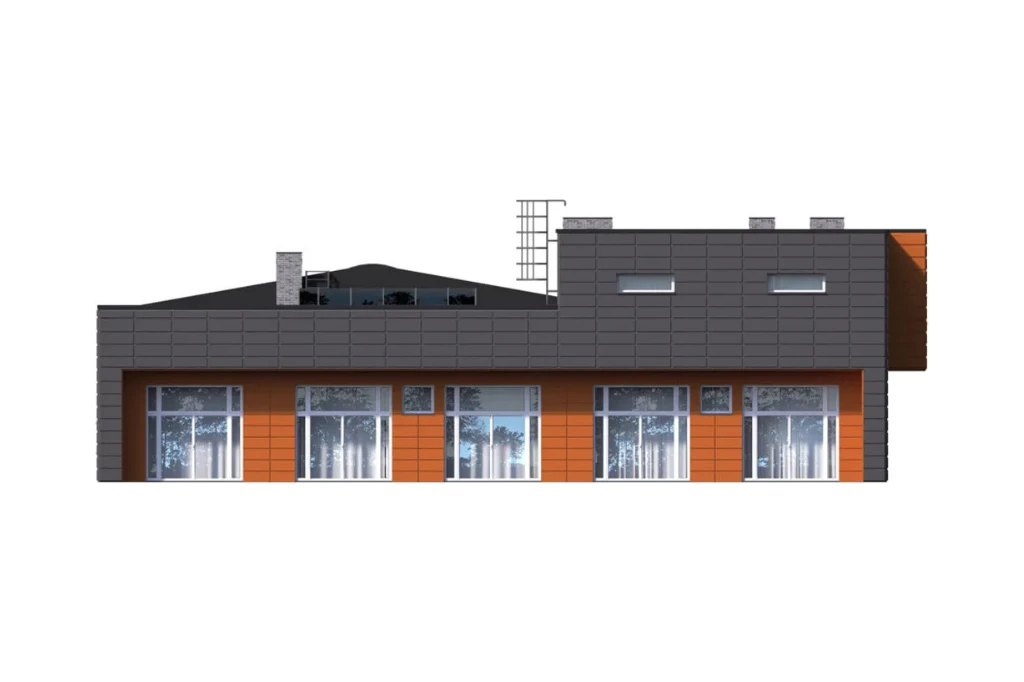

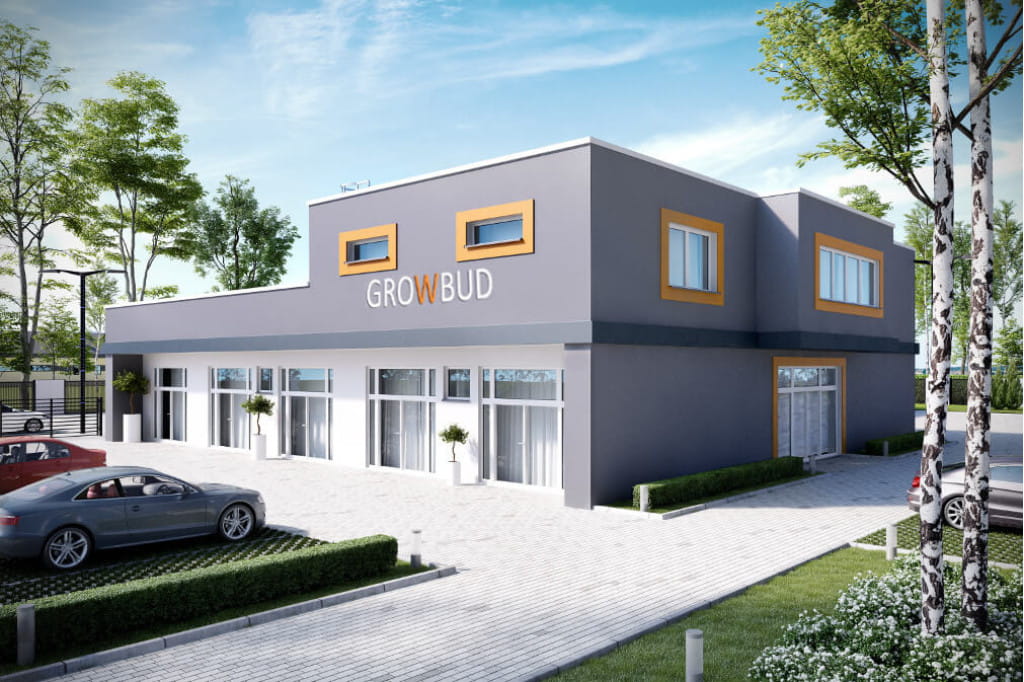

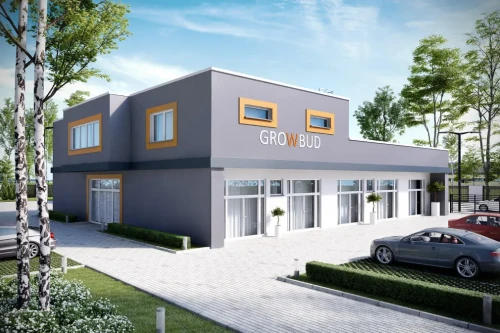

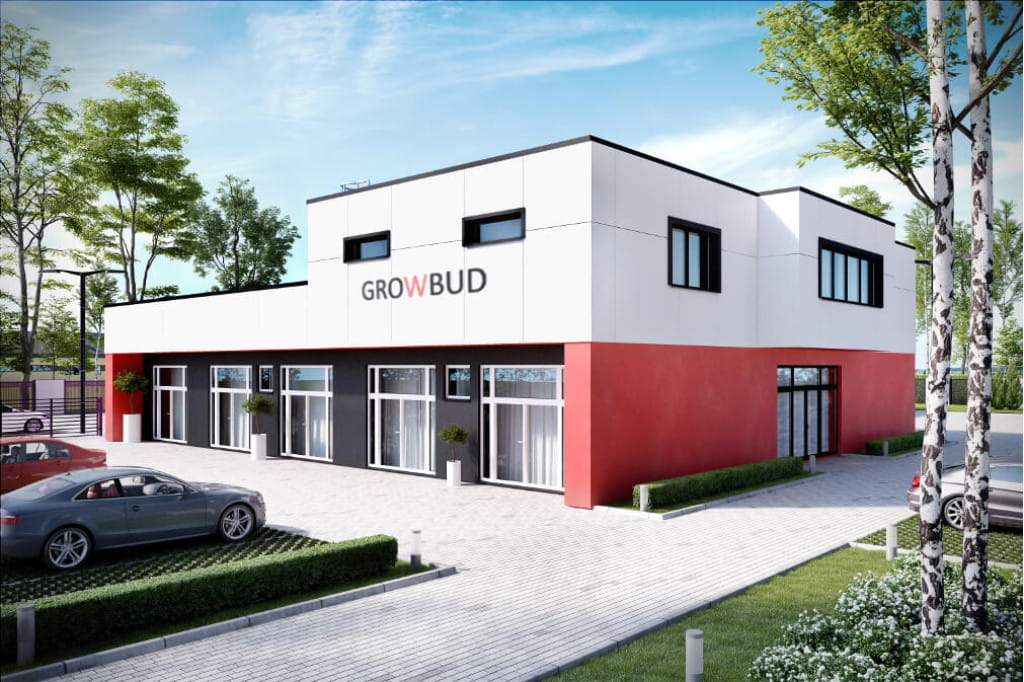

Elewacje
Informacje podstawowe
Technologia: stalowa, tradycyjna
Materiały ścian zewnetrznych: tynk cienkowarstwowy, pustak z betonu komórkowego gr. 30 cm, styropian gr. 15 cm
Kąt nachylenia połaci dachu: 10°
Wysokość budynku:
hala stalowa: 6.81 m
cześć murowana: 7.82 m
Strop: żelbetowy
Wentylacja: mechaniczna
Fundamenty: ława fundamentowa
Program:
Część usługowa: pom. porządkowe, 6 pom. usługowych, 3 zaplecza socjalne, 3 WC, serwerownia i archiwum.
Część mieszkalna: kuchnia, jadalnia, pokój dzienny, 2 pokoje, siłownia, łazienka i garderoba.
Część magazynowa: hala magazynowa, pom. gospodarcze, zaplecze socjalne dla kobiet, pom. socjalne i sanitarne dla mężczyzn, 2 WC, blacharnia, mieszalnia tynków, skład paliwa, kotłownia.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: sanitarno - higieniczna, p.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 5 - 10
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 181.46
- Powierzchnia użytkowa (m²) 837.98
- Powierzchnia zabudowy (m²) 763.43
- Szerokość budynku/krótszy bok (m) 24.3
- Długość budynku/dłuższy bok (m) 42.01
- Wysokość budynku (m) 7.82
- Szerokość działki/krótszy bok (m) 32.30
- Długość działki/dłuższy bok (m) 50.01
- Kąt nachylenia dachu (°) 10
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna / stalowa
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Kubatura (m³) 4580.70
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 16.33
- Wentylacja* mechaniczna
- Liczba pomieszczeń 38
- Liczba wszystkich pokoi 2
- Liczba łazienek (bez WC) 1
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
