Projekt

BUDYNEK BIUROWY
Kod: K-90
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU ZDJĘCIA
Z BUDOWY DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

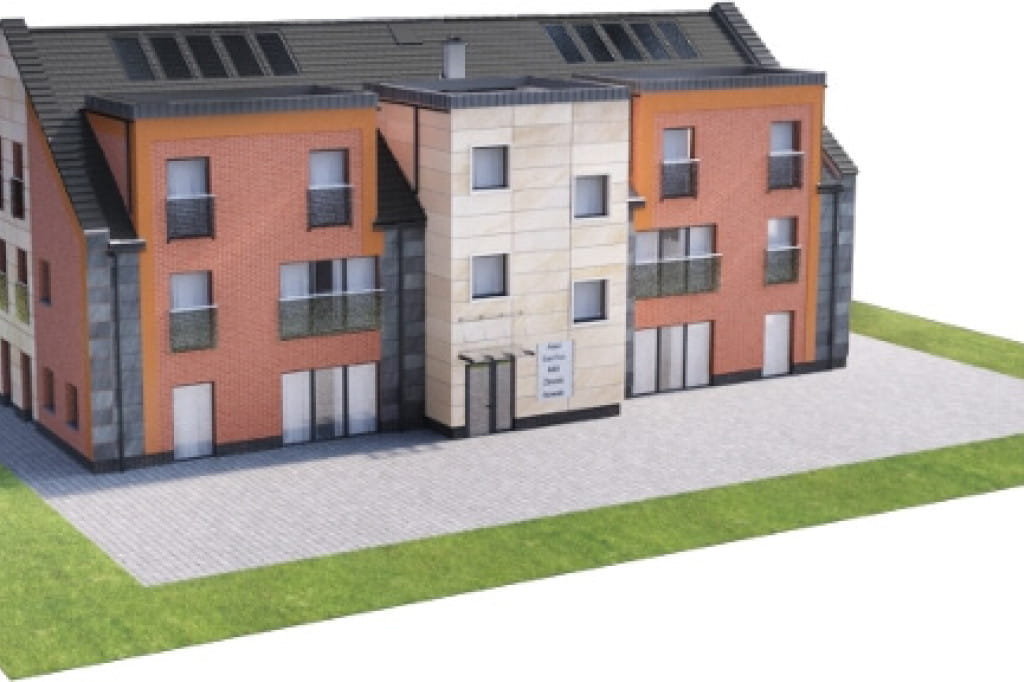

Model



Projekt K-90 - model

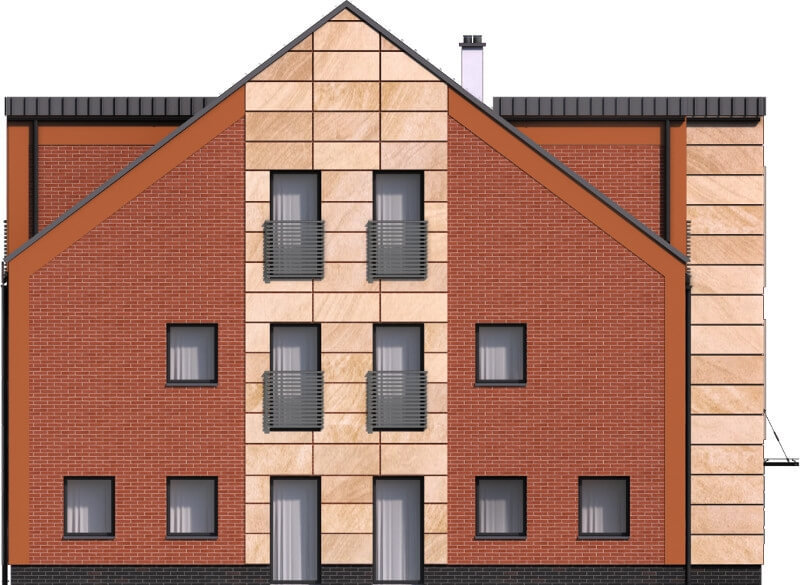

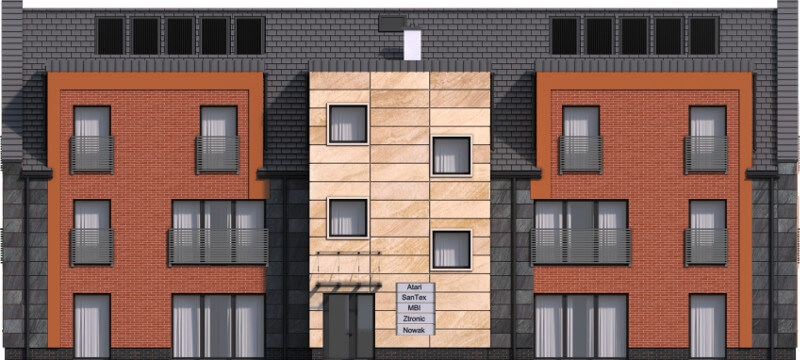

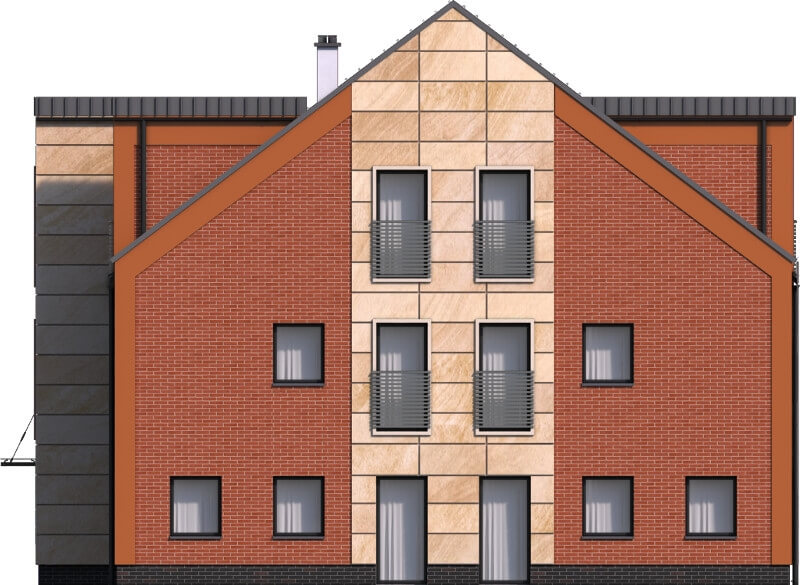

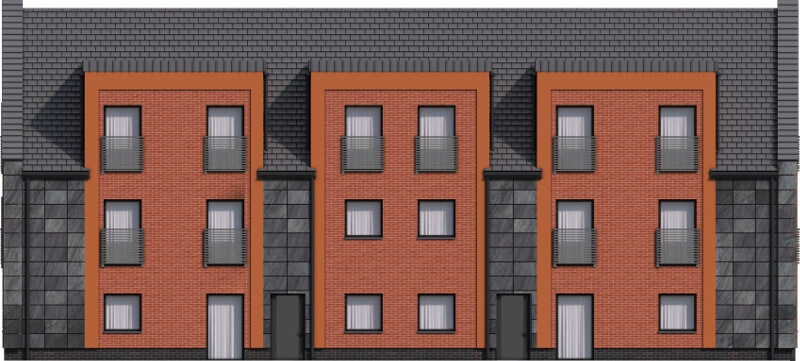

Elewacje



Projekt K-90 - elewacja

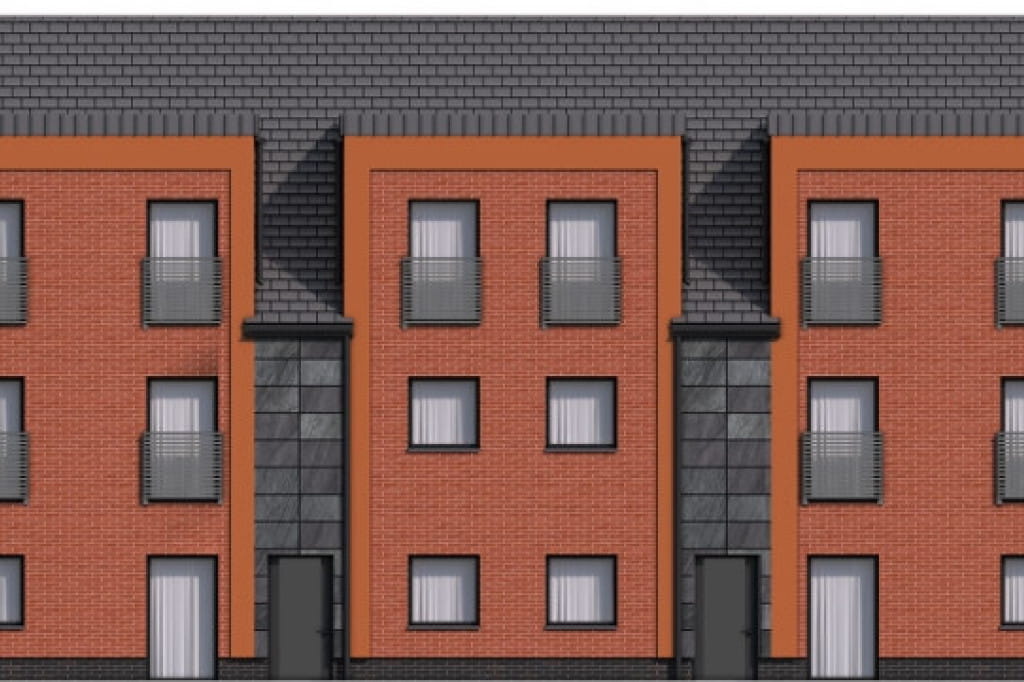

elewacja ogrodowa
Projekt K-90 - elewacja

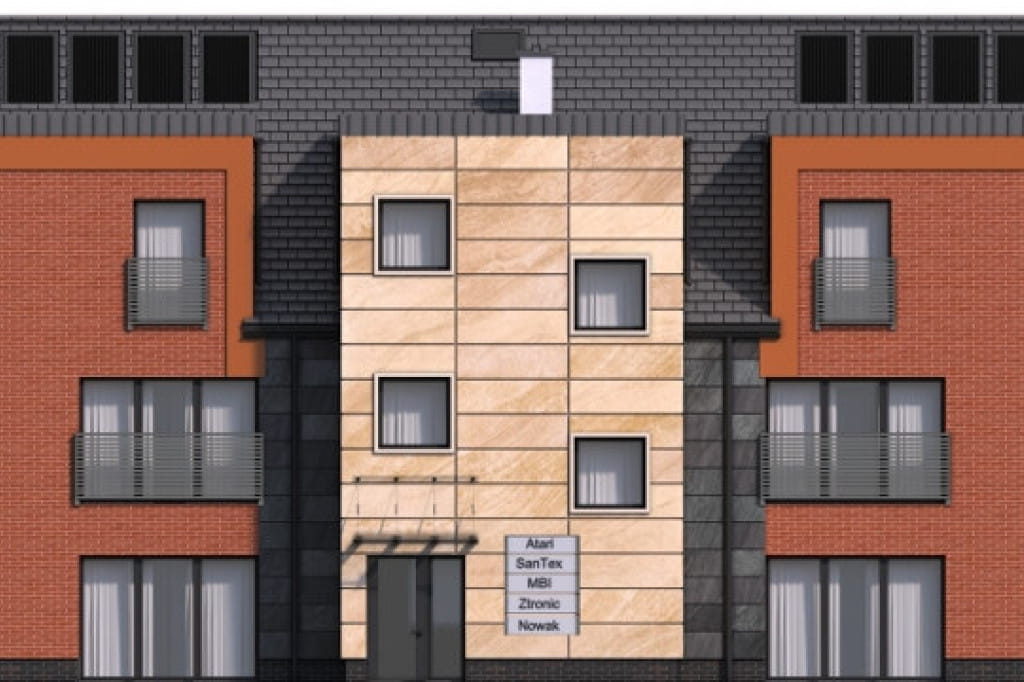

elewacja frontowa
Projekt K-90 - elewacja

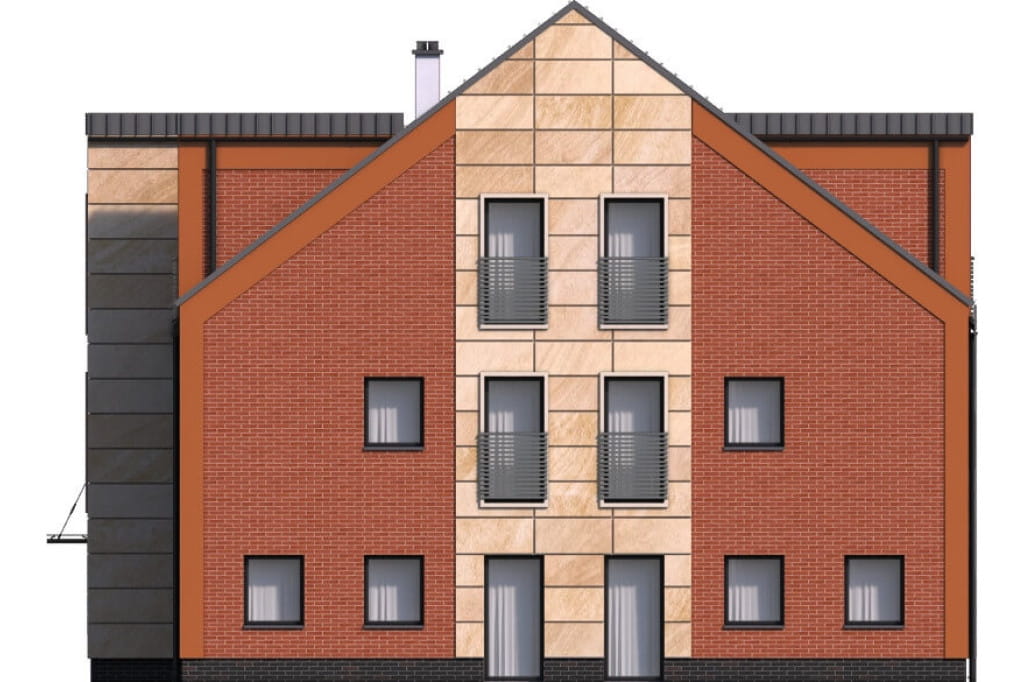

elewacja boczna
Projekt K-90 - elewacja

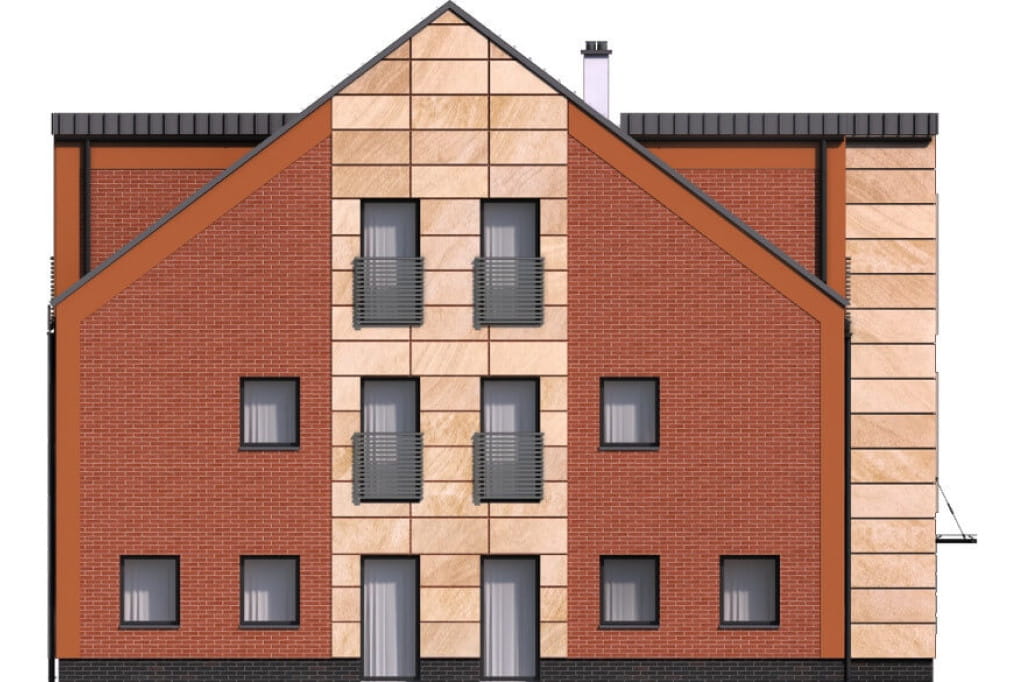

elewacja boczna

zobacz realizacje naszych projektów

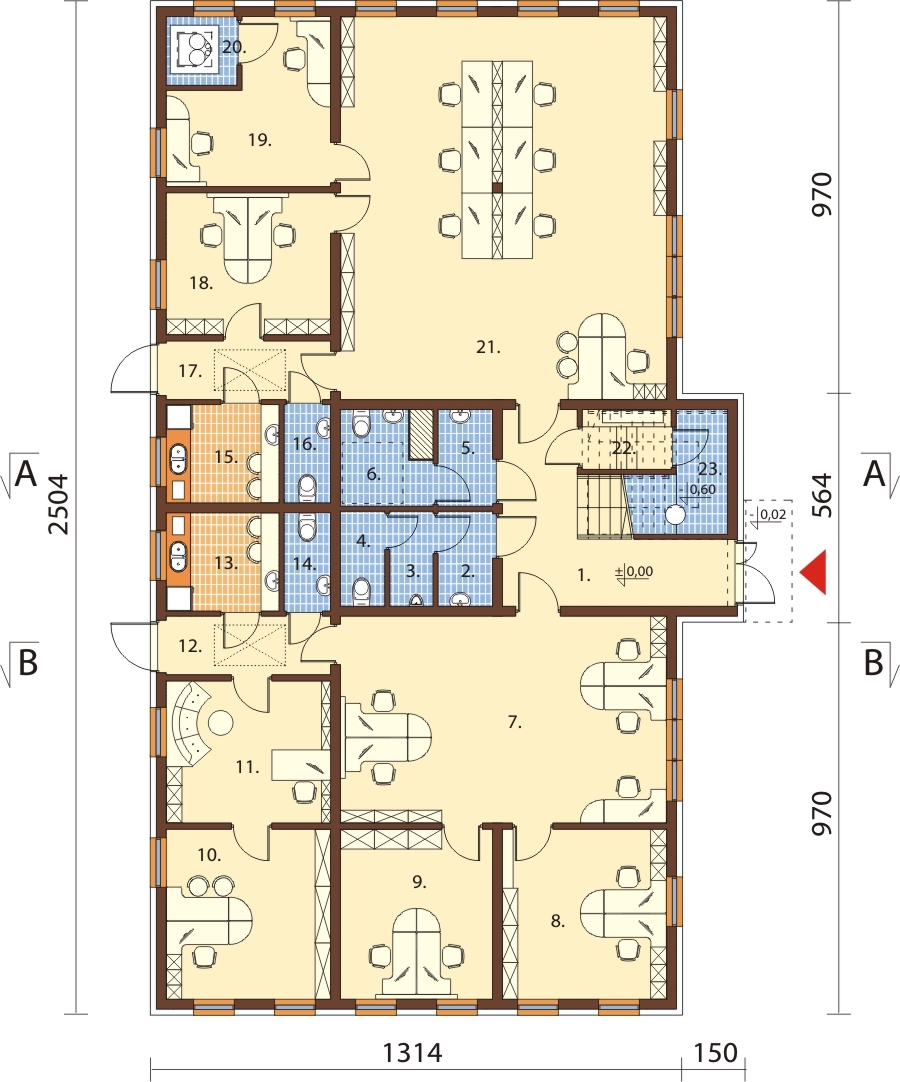

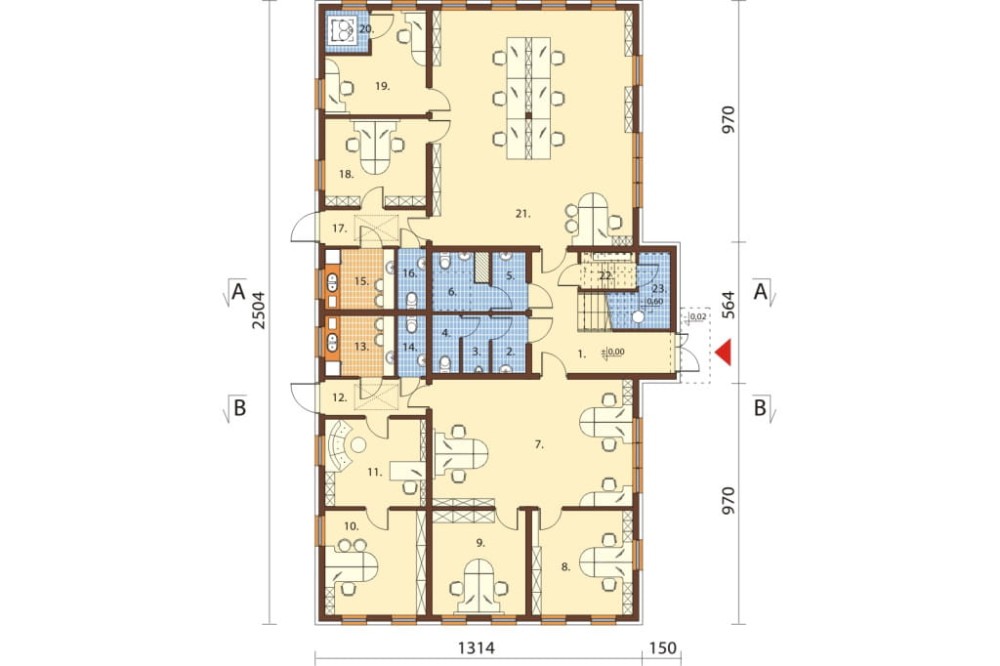

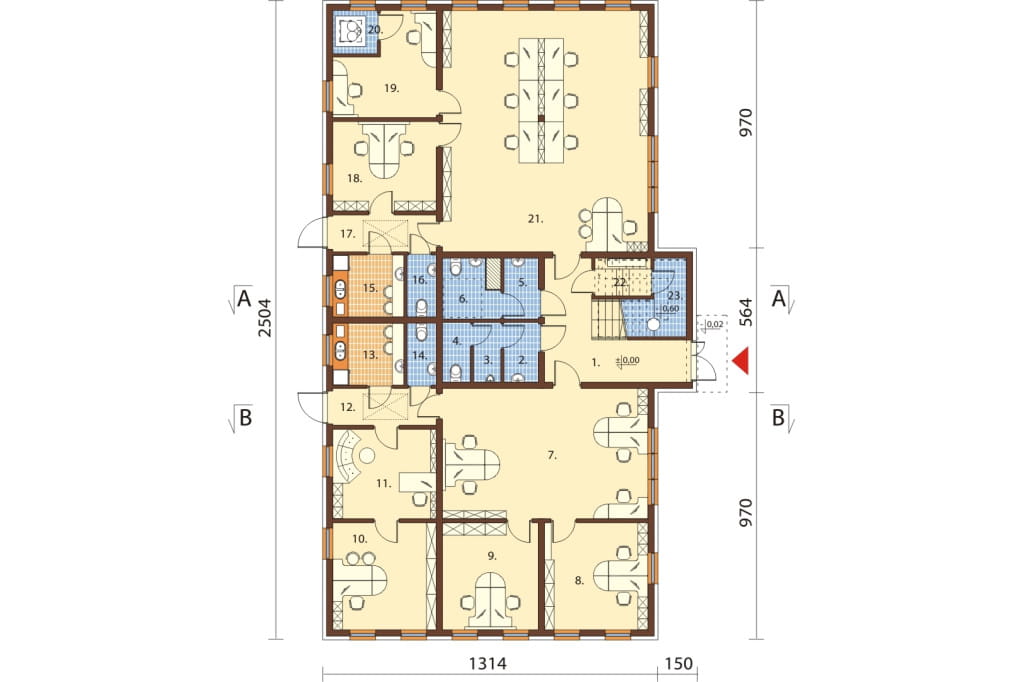

Rzut parteru



Projekt K-90 - rzut Parter: 283,59m2
1. 1/2 kl. sch. + wiatrołap 20,83 m2
2. Przedsionek 3,06 m2
3. Pom. sanitarne męskie 2,48 m2
4. WC męskie 2,48 m2
5. Przedsionek 3,12 m2
6. Pom. sanitarne damskie + niepełn. 4,61 m2
7. Pom. biurowe 40,79 m2
8. Pom. biurowe 16,81 m2
9. Pom. biurowe 15,61 m2
10. Pom. biurowe 16,81 m2
11. Pom.biurowe 14,02 m2
12. Wiatrołap 5,73 m2
13. Pom. socjalne 6,62 m2
14. WC 2,69 m2
15. Pom. socjalne 6,62 m2
16. WC 2,69 m2
17. Wiatrołap 5,73 m2
18. Pom. biurowe 14,02 m2
19. Pom. biurowe 13,40 m2
20. Pom. pompowni 2,87 m2
21. Pom biurowe 75,72 m2
22. Transformatorownia 3,15 m2
23. Hydrofornia 3,73 m2
POWIĘKSZ RZUT

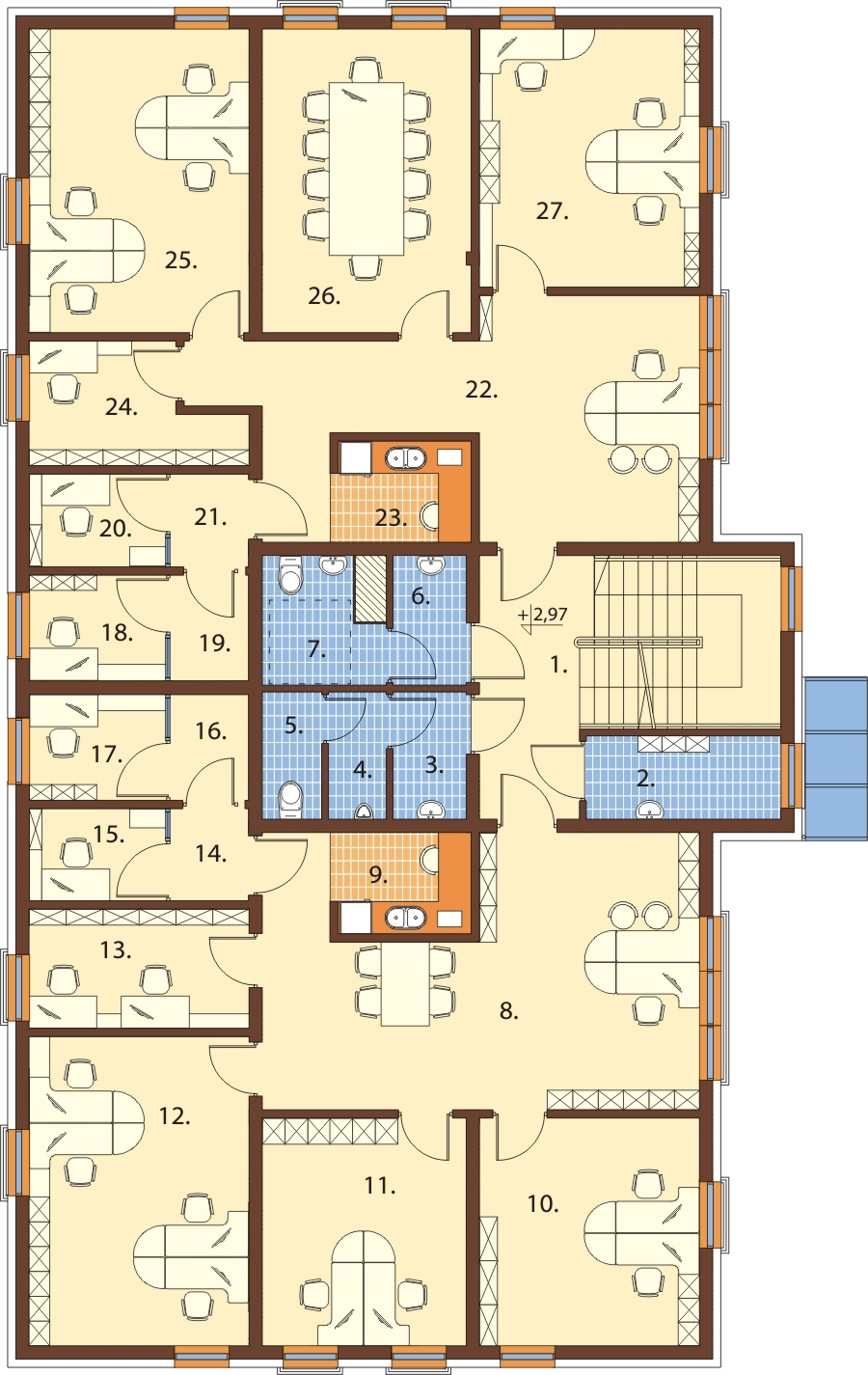

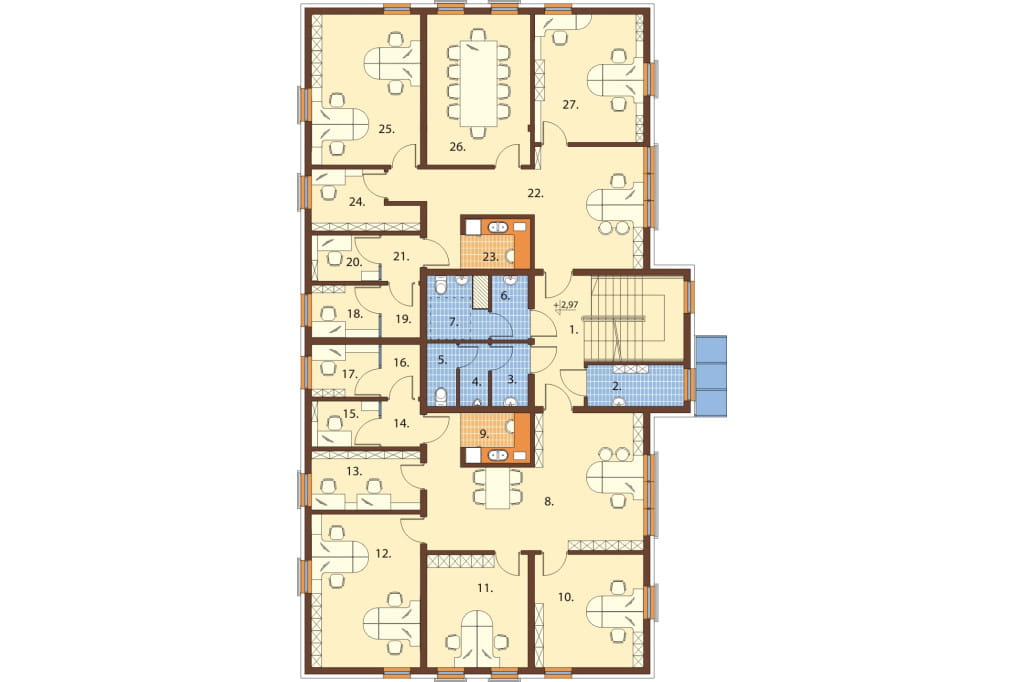

Rzut I piętra



Projekt K-90 - rzut Piętro: 277,84 m2
1. 1/2 kl. sch. + hall 20,55 m2
2. Pom. porządkowe 5,38 m2
3. Przedsionek 3,06 m2
4. Pom. sanitarne męskie 2,48 m2
5. WC męskie 2,48 m2
6. Przedsionek 3,12 m2
7. Pom. sanitarne damskie + niepełn. 4,61 m2
8. Pom. biurowe 35,18 m2
9. aneks kuchenny 4,45 m2
10. Pom. biurowe 16,81 m2
11. Pom. biurowe 15,55 m2
12. Pom. biurowe 22,85 m2
13. Pom. biurowe 8,75 m2
14. Przedsionek 2,42 m2
15. Punkt wytwarzania dokumentacji 4,20 m2
16. Czytelnia 2,78 m2
17. Kancelaria tajna 4,83 m2
18. Kancelaria poufna 4,83 m2
19. Czytelnia 2,78 m2
20. Punkt wywarzania dokumentacji 4,20 m2
21. Przedsionek 2,42 m2
22. Pom. biurowe 29,30 m2
23. Aneks kuchenny 4,45 m2
24. Serwerownia i archiwum 7,33 m2
25. Pom. biurowe 22,45 m2
26. Sala konferencyjna 21,39 m2
27. Pom. biurowe 19,19 m2
POWIĘKSZ RZUT

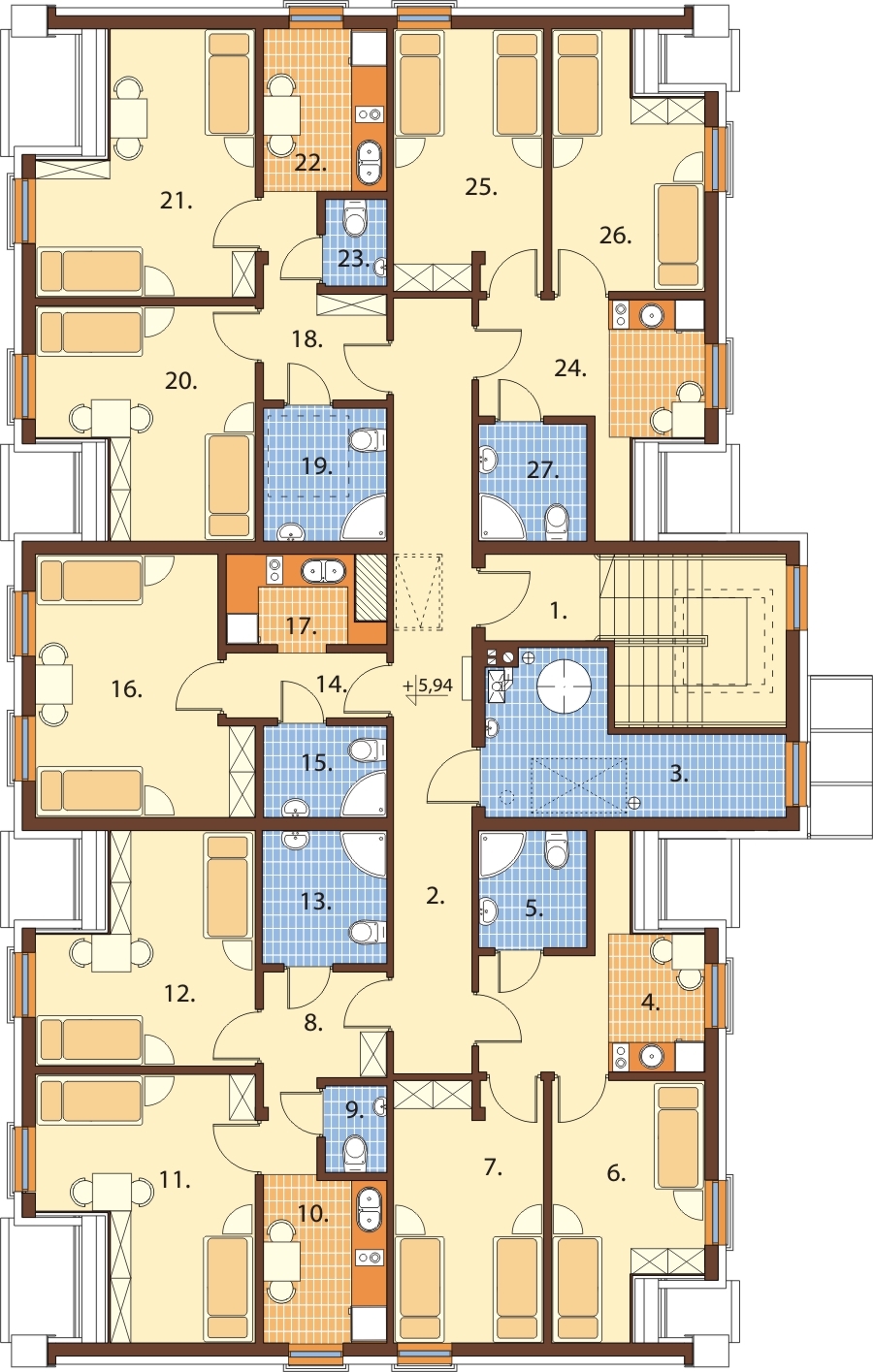

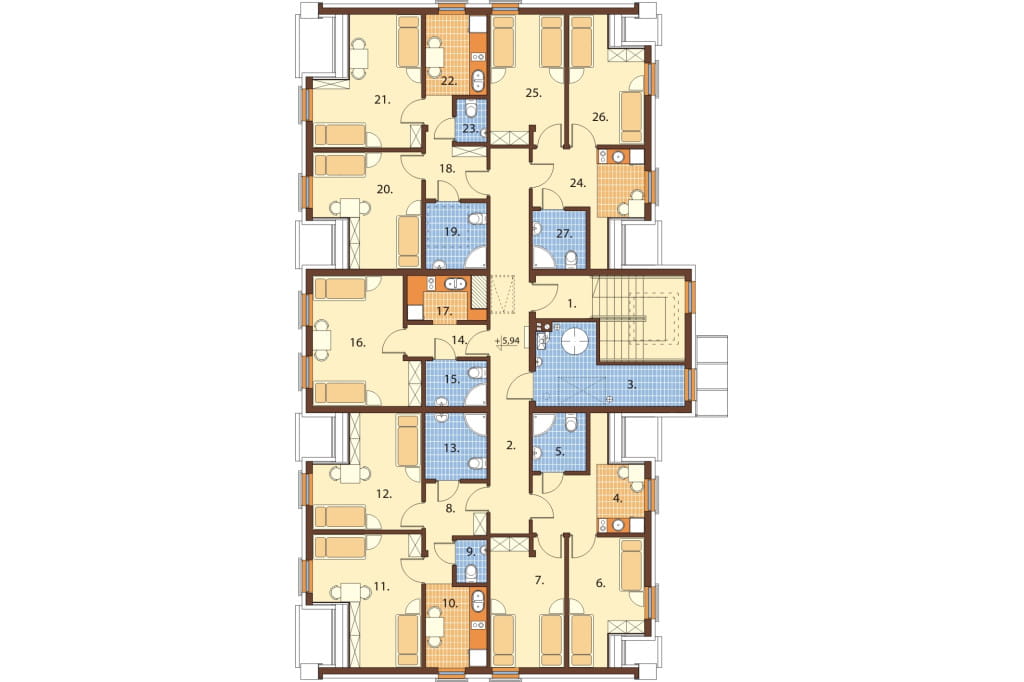

Rzut poddasza



Projekt K-90 - rzut Poddasze: 274,75 m2
1. 1/2 kl. sch. 8,77 m2
2. Korytarz 20,29 m2
3. Kotłownia 11,72 m2
4. Komunikacja z aneksem kuchennym 13,55 m2
5. Łazienka 4,26 m2
6. Pokój 2-osobowy 13,61 m2
7. Pokój 2-osobowy 13,14 m2
8. Komunikacja 6,28 m2
9. WC 1,80 m2
10. Aneks kuchenny 6,76 m2
11. Pokój 2-osobowy 20,01 m2
12. Pokój 2-osobowy 17,53 m2
13. Łazienka 5.53 m2
14. Komunikacja 3,55 m2
15. Łazienka 3,80 m2
16. Pokój 4-osobowy 17,36 m2
17. Aneks kuchenny 4,23 m2
18. Komunikacja 6,32 m2
19. łazienka 5,53 m2
20. Pokój 17,53 m2
21. Pokój 20,01 m2
22. Aneks kuchenny 6,76 m2
23. WC 1,80 m2
24. Komunikacja +aneks kuchenny 13,58 m2
25. Pokój 2-osobowy 13,16 m2
26. Pokój 2-osobowy 13,61 m2
27. Łazienka 4,26 m2
POWIĘKSZ RZUT

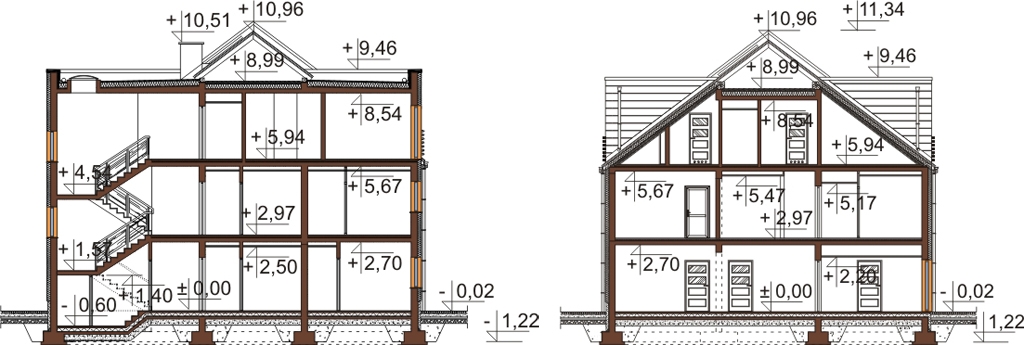

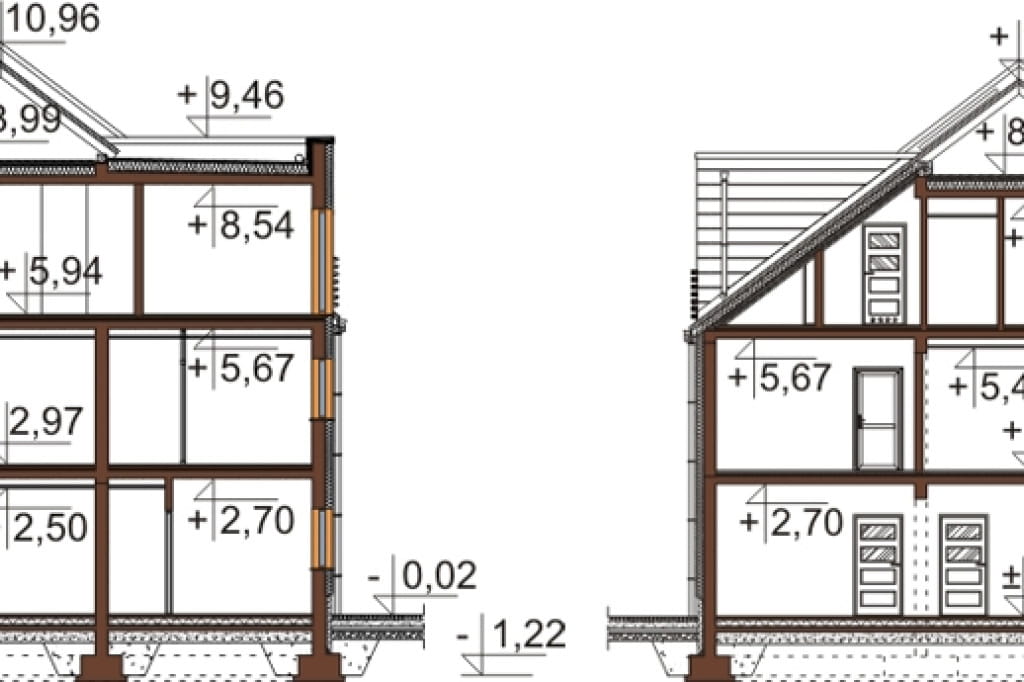

Przekrój



Projekt K-90 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowego K-90
Piętrowy, niepodpiwniczony z poddaszem użytkowym.

Technologia: ściany zewnętrzne - beton komórkowy 24 cm, styropian/wełna mineralna 15 cm, tynk zewnętrzny.
Stropy: żelbetowe
Ogrzewanie: gazowe
Kąt nachylenia: 37°.
Program: 16 pomieszczeń biurowych, 2 czytelnie, sala konferencyjna,  pomieszczenia sanitarne, aneks kuchenny, pom. techniczne. Na poddaszu - 6 pokoi 2-sobowych, 1 pokój 4-osobowy, 5 aneksów kuchennych, 5 łazienek, 2 WC.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, oświetlenie ewakuacyjne)
- przedmiar robót
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 337.49 m²
Powierzchnia użytkowa: 836.18 m²
Kubatura: 3165.12 m³
Szerokość działki: 22.64 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 77
Kąt nachylenia dachu: 37°
Pokój na parterze: Nie
Wysokość budynku: 11,36 m
Rodzaj ogrzewania: gazowe
ZAWARTOŚĆ PROJEKTU:



Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: mieszkalne z funkcją usługowo-handlową, piętrowe, komercyjne, projekt biura, projekt budynku usługowego, biurowce, projekty budynków biurowych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
