Projekt domu HIACYNTÓW Kod: DM-6585
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

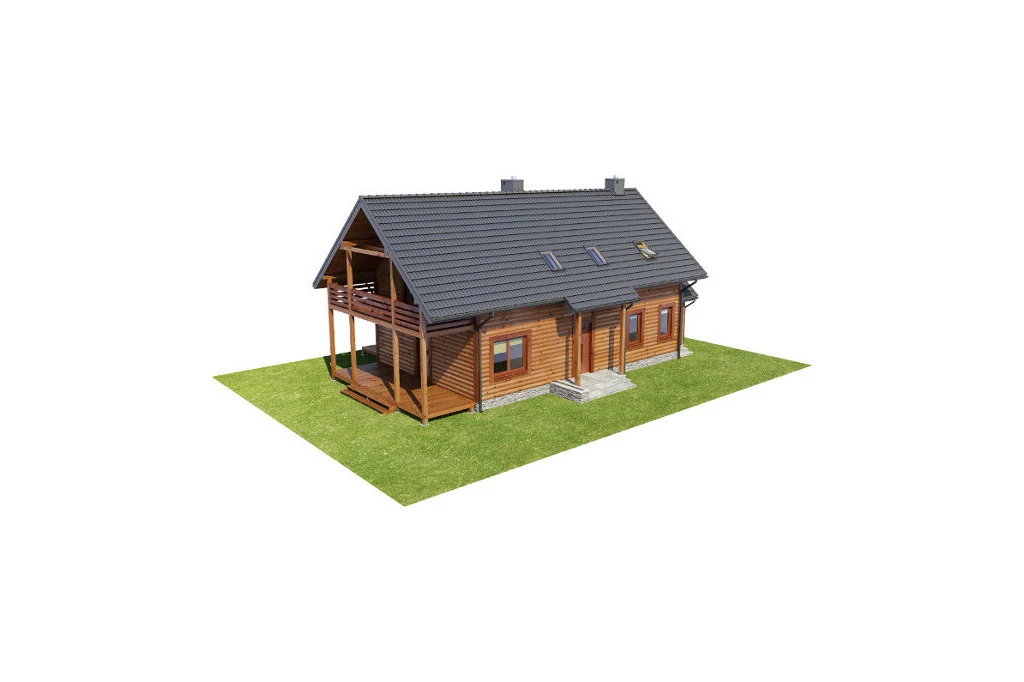

Model

Bryła budynku przykryta jest prostym dwuspadowym dachem, z trzema jaskółkami od strony elewacji ogrodowej i trzema połaciówkami od frontu. Połać dachu jest mocno wysunięta w od strony jednej z elewacji bocznych dzięki czemu mógł powstać w pełni zadaszony taras, na który można wyjść z salonu. Od strony elewacji ogrodowej zaprojektowaliśmy drugi, tym razem niezadaszony taras. Projekt do realizacji wymaga działki o szerokości minimum 16,96 m.
Elewacje

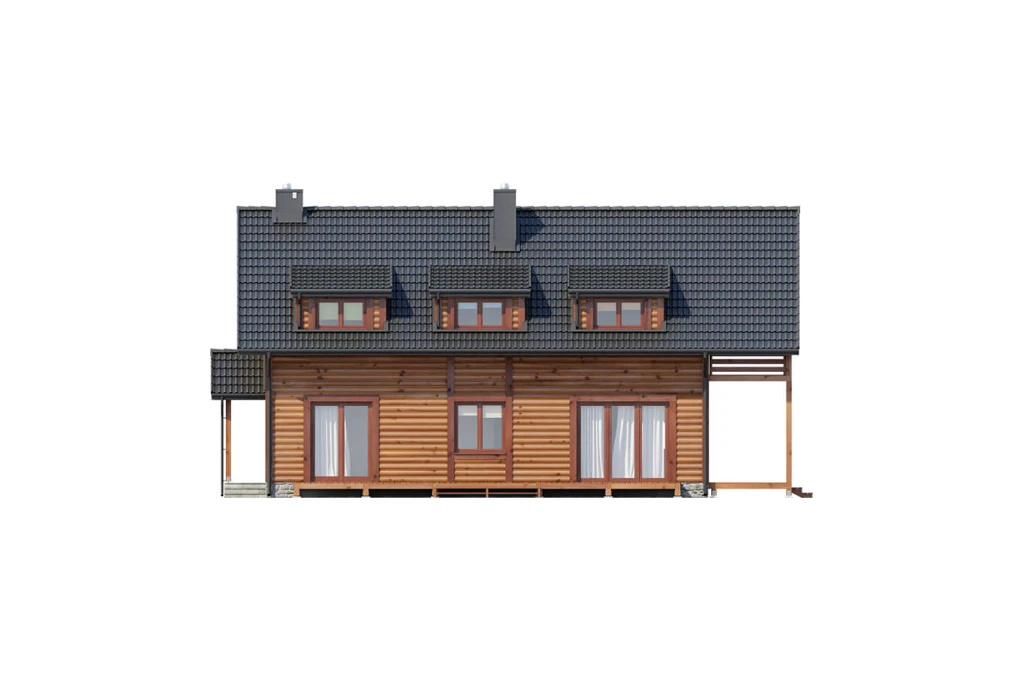

elewacja ogrodowa

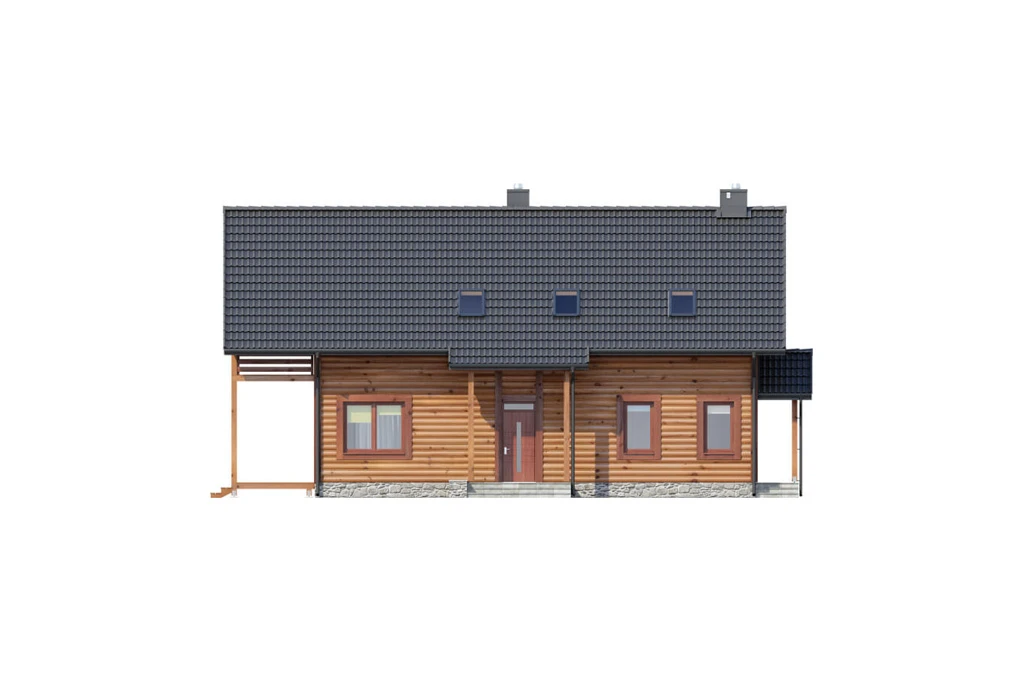

elewacja frontowa

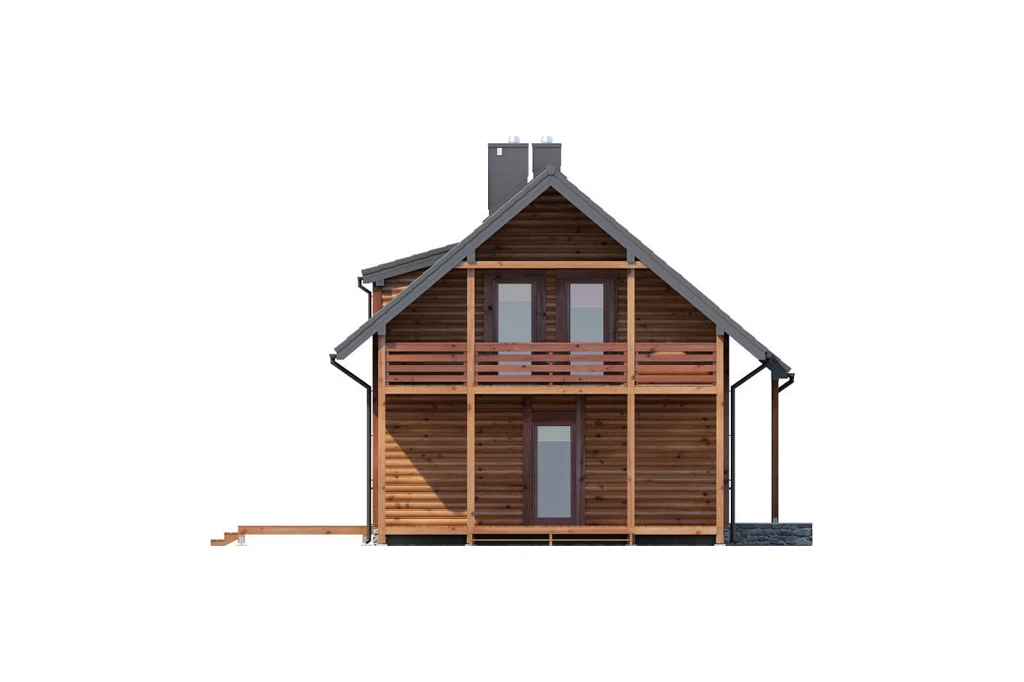

elewacja boczna

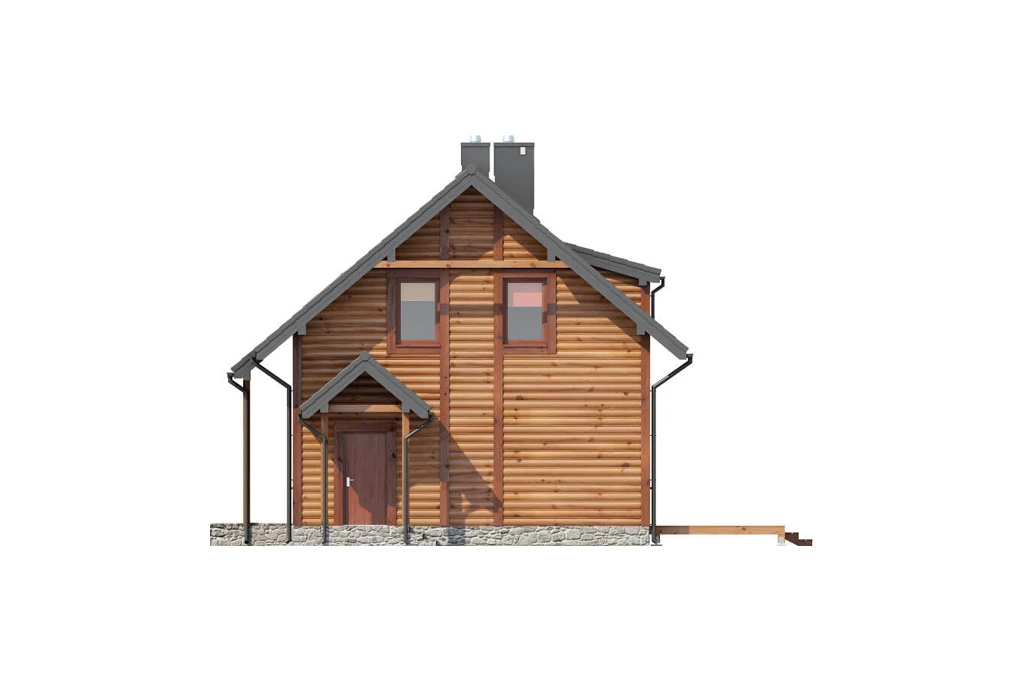

elewacja boczna

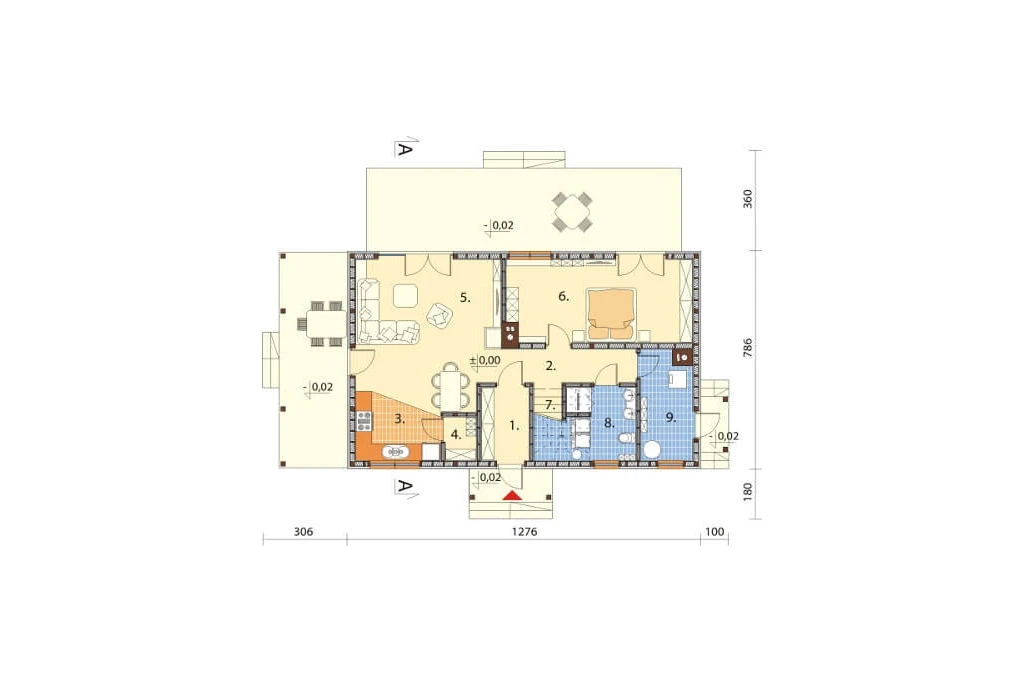

Rzut parteru

zobacz rzut

Parter: 84,27 m2

1. Wiatrołap 4,54 m2
2. Korytarz 5,83 m2
3. Kuchnia+Jadalnia 16,31 m2
4. Spiżarnia 1,74  m2
5. Pokój dzienny 17,01 m2
6. Pokój 19,86 m2
7. 1/2 kl. schodowej 2,82 m2
8. Łazienka  9,08m2
9. Kotłownia 7,08 m2



Na prawo od wiatrołapu zaprojektowaliśmy strefę dzienną, na którą składają się salon oraz kuchnia z jadalnią. Duży pokój na parterze będzie doskonałym miejscem na urządzenie głównej sypialni. Na prawo od wiatrołapu zaprojektowaliśmy łazienkę oraz kotłownię, do której można wejść także z zewnątrz.

zobacz rysunek szczegółowy

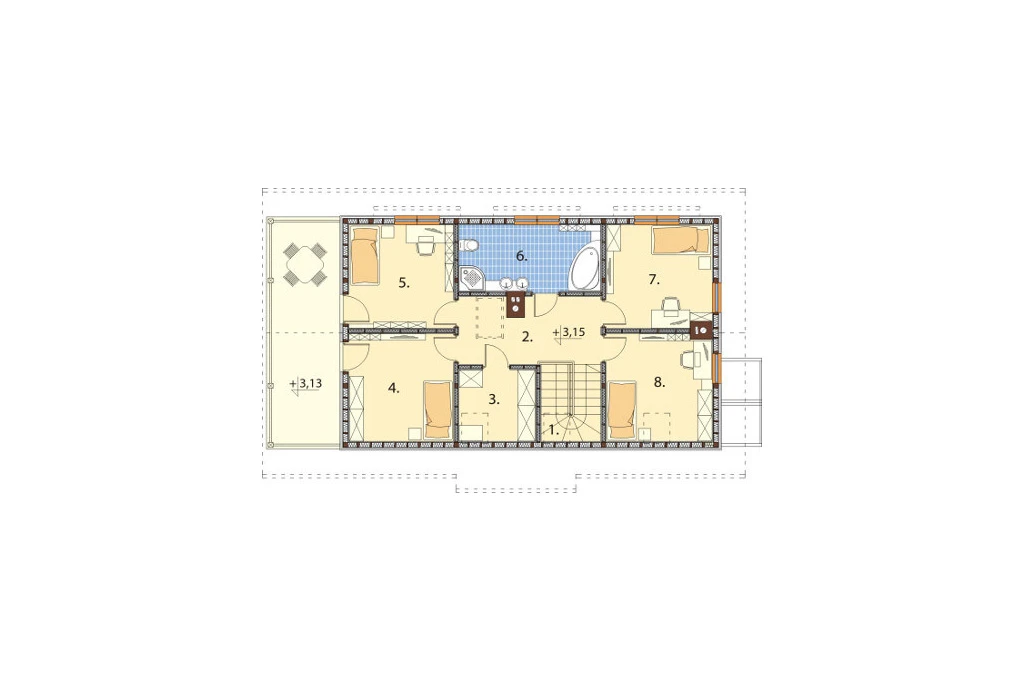

Rzut poddasza

zobacz rzut

Poddasze: 63,76 m2

1. 1/2 kl.schodowej 2.58 m2
2. Korytarz 10.36 m2
3. Garderoba 4,34 m2
4. Pokój 9,98 m2
5. Pokój 9,82 m2
6. Łazienka 7,10m2
7. Pokój 9,60 m2
8. Pokój 9,98 m2



Na poddaszu są cztery pokoje o bardzo podobnej powierzchni użytkowej zbliżonej do 10m2. Przy schodach na parter jest pojemna garderoba, a program uzupełnia wspólna łazienka.




zobacz rysunek szczegółowy

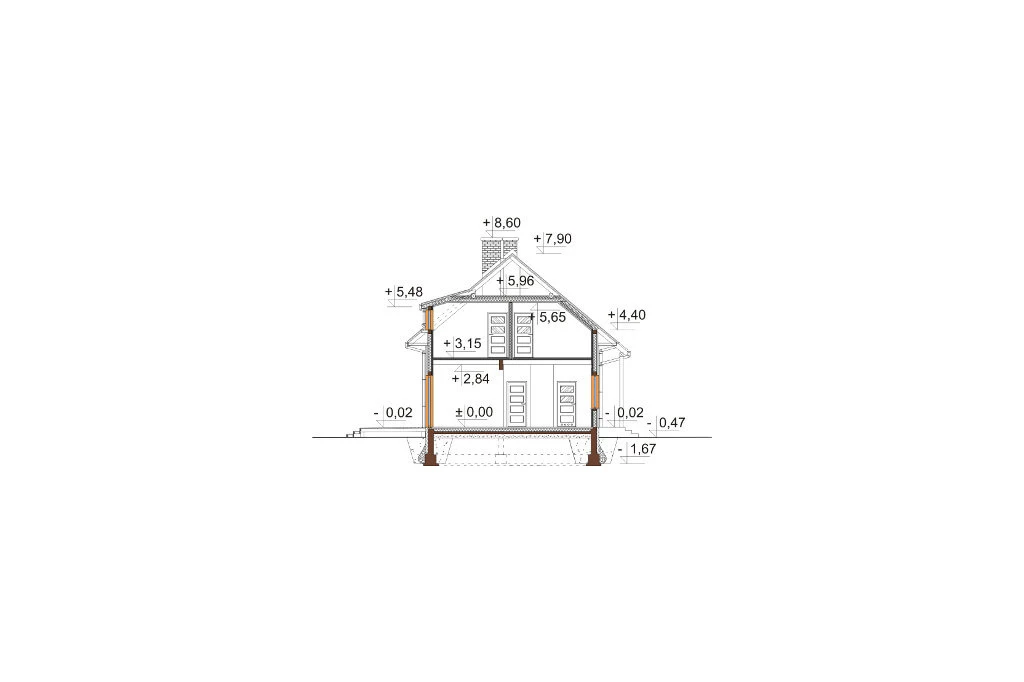

Przekrój

Bardzo ciekawy projekt budynku w technologii drewnianej. Polecamy inwestorom, którzy chcą zdrowo mieszkać i chcą wybudować średniej wielkości dom z poddaszem i bez garażu.

Projekt domu DM-6585  "HIACYNTÓW"

Dom parterowy z poddaszem mieszkalnym, bez podpiwniczenia, bez garażu.

Technologia: drewniana
Ściany zewnętrzne:drewniana konstrukcja ciesielska. Deski elewacyjne, ruszt drewniany, folia PE, płyta OSB gr 2cm, drewniana konstrukcja, wełna mineralna 15cm w, płyta OSB gr. 1.5cm, ruszt drewniany pomiędzy wełna mineralna 5cm, folia PE, płyta GK/GKF
Strop nad parterem: drewniany
Kąt nachylenia dachu: 40°
Ogrzewanie: paliwo stałe
Program: Spizarka, kuchnia z jadalnią, 5 pokoi, 2 łazienki, kotłownia, garderoba.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 123.80 m²
Powierzchnia użytkowa: 147.90 m²
Kubatura: 657.00 m³
Szerokość działki: 19.86 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 40°
Ilość pokoi: 5
Pokój na parterze: Tak
Wysokość budynku: 8.37 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 60.41 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, parterowe z poddaszem użytkowym, projekt domu, drewniane
Technologia: drewniana

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
