Projekt domu

Budynek wielorodzinny
Kod: L-6496 B
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 4 EGZ. PROJEKTU 9 800 PLN
26 400 PLN 		KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 674.44 m²

uzyskujemy pozwolenia na budowę dla naszych klientów

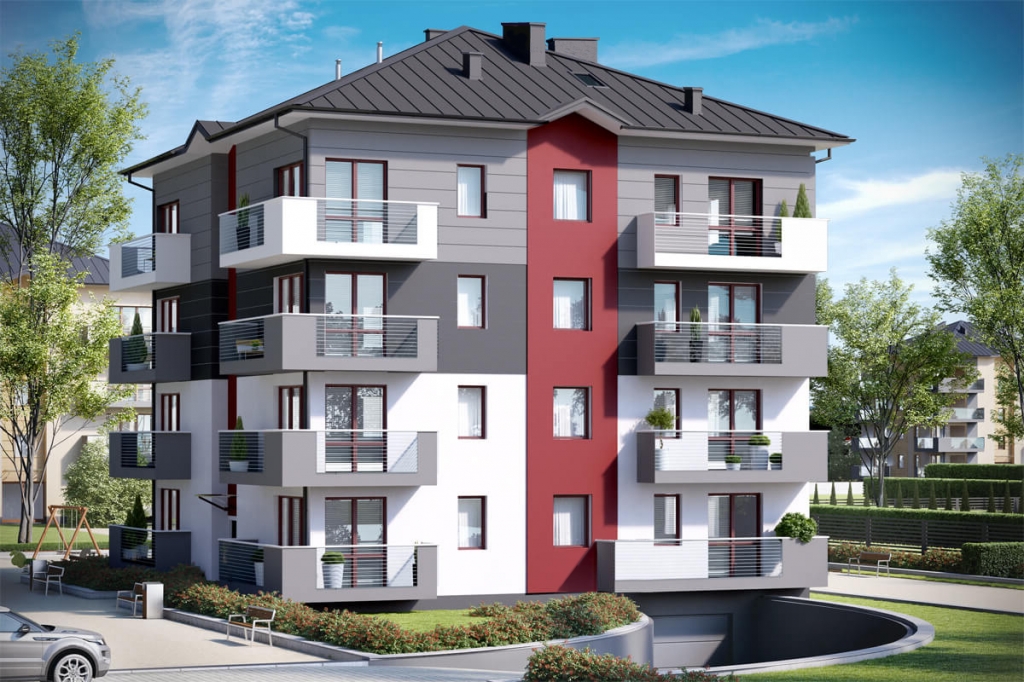

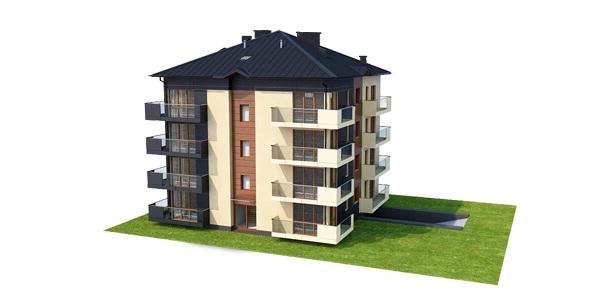

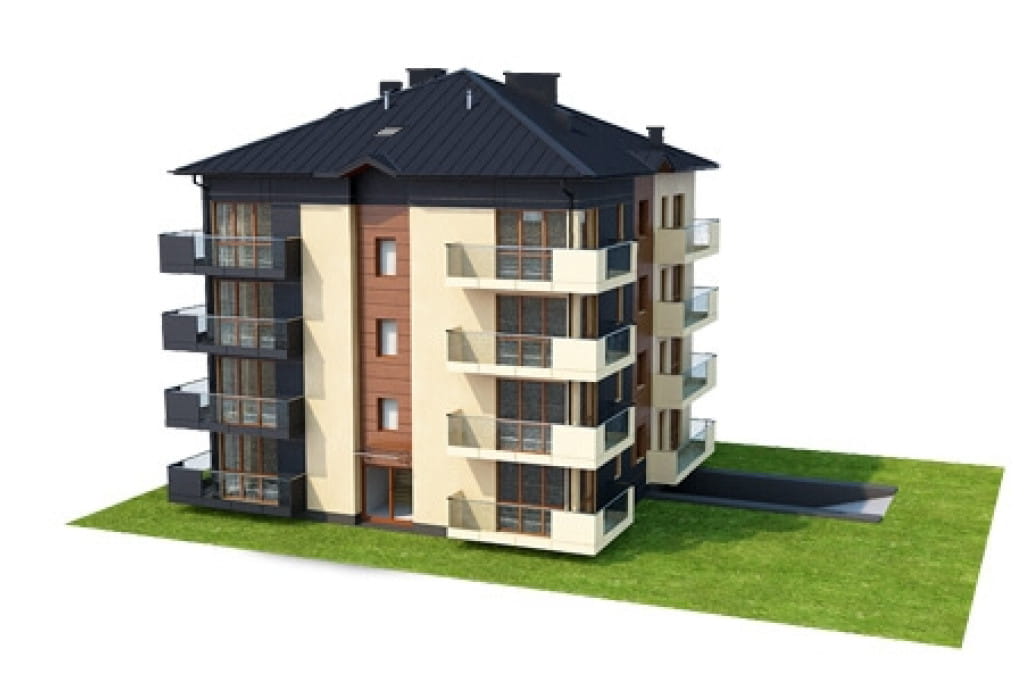

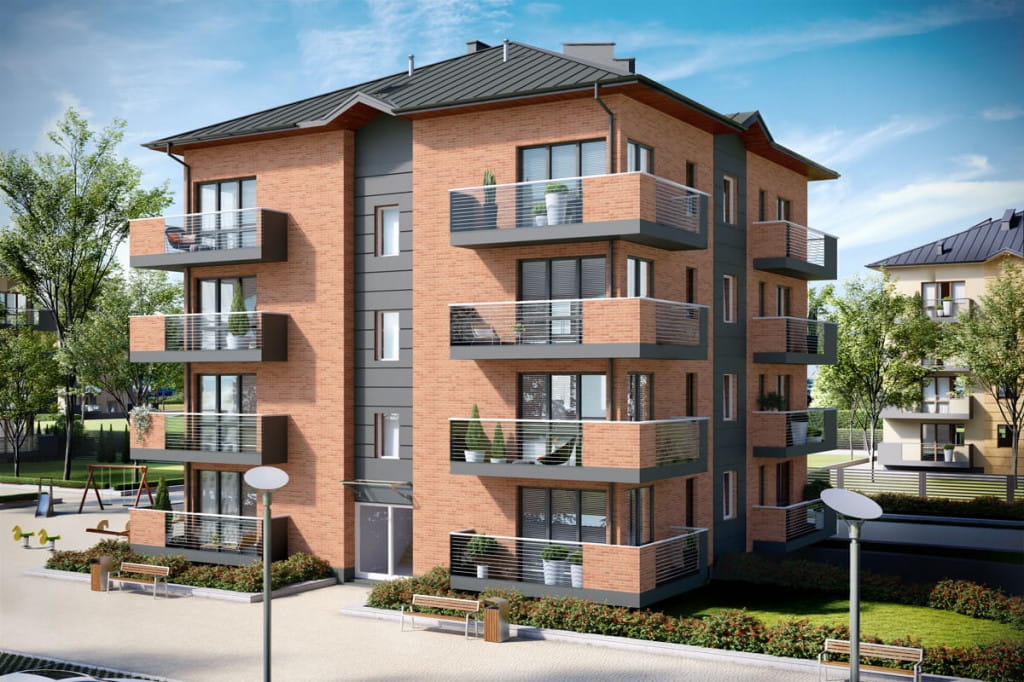

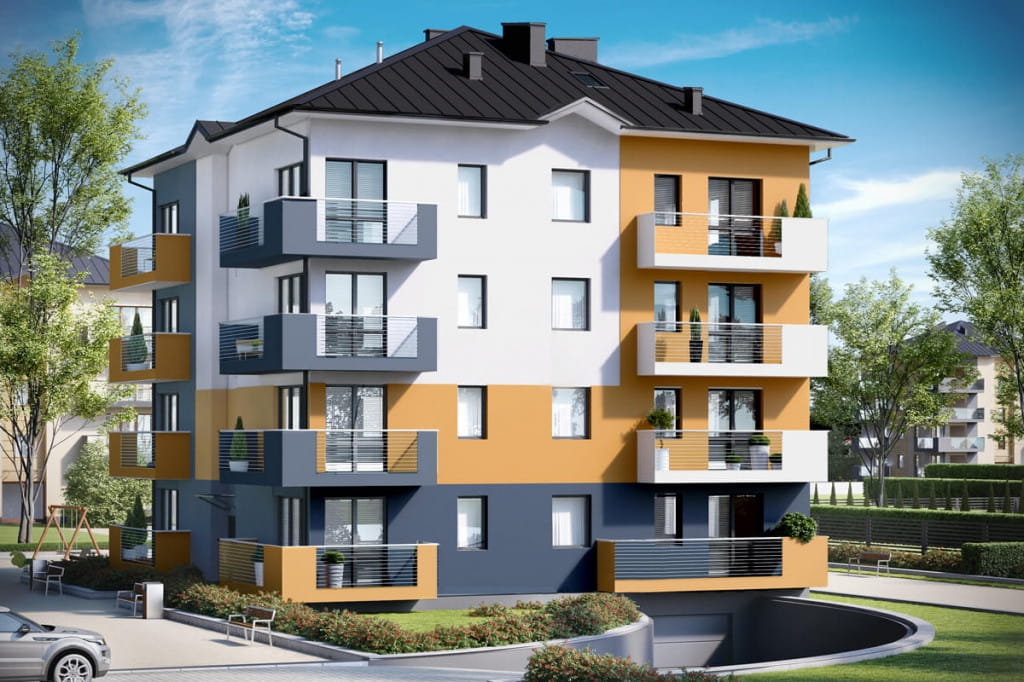

Model



Projekt domu L-6496 B - model

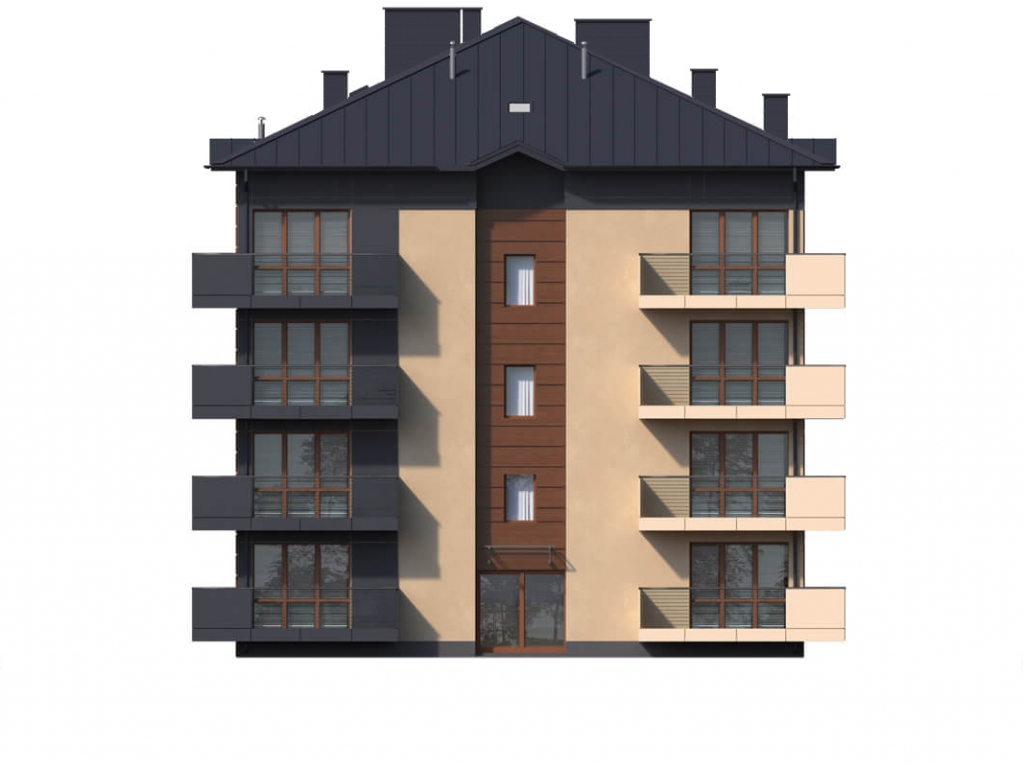

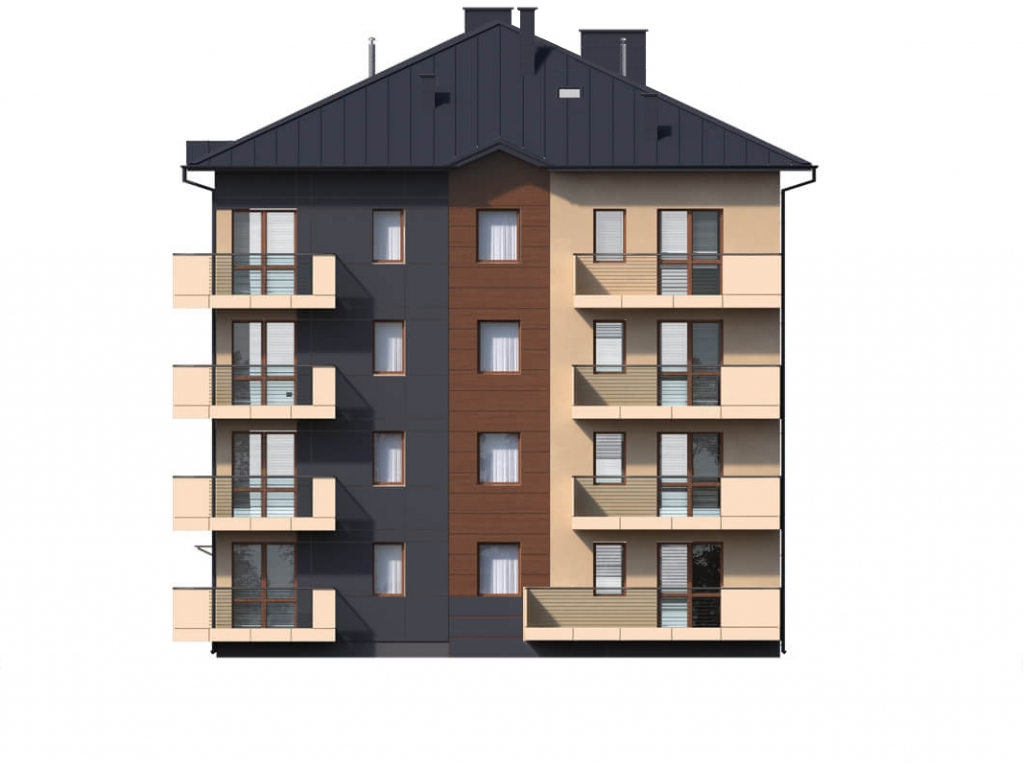

Elewacje

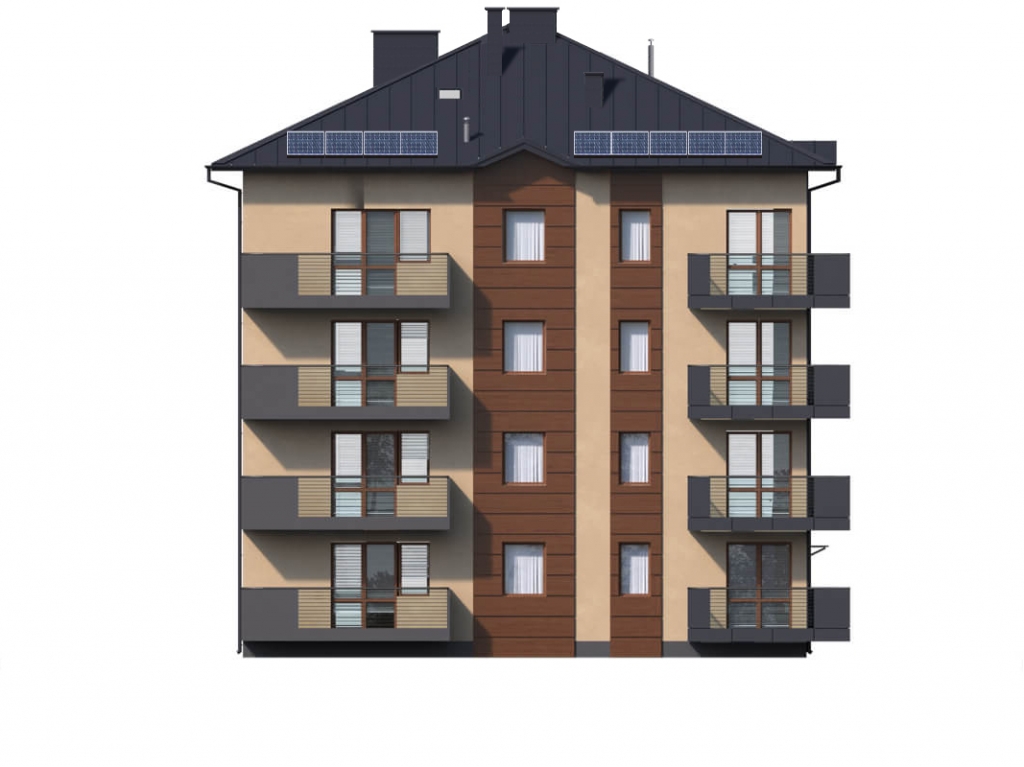

Projekt domu L-6496 B - elewacja

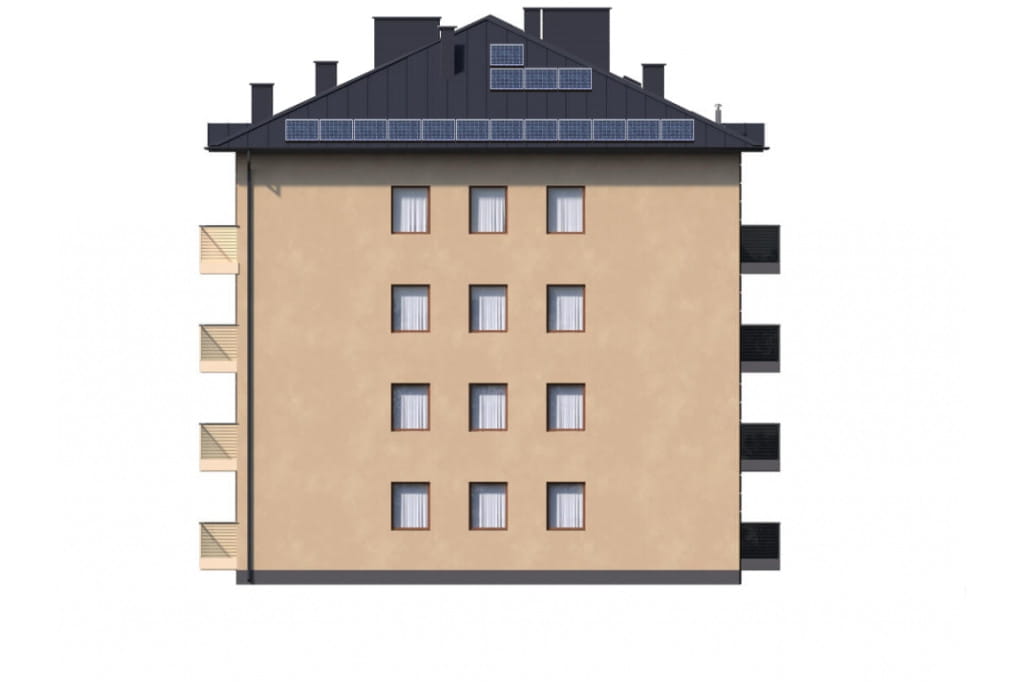

elewacja ogrodowa

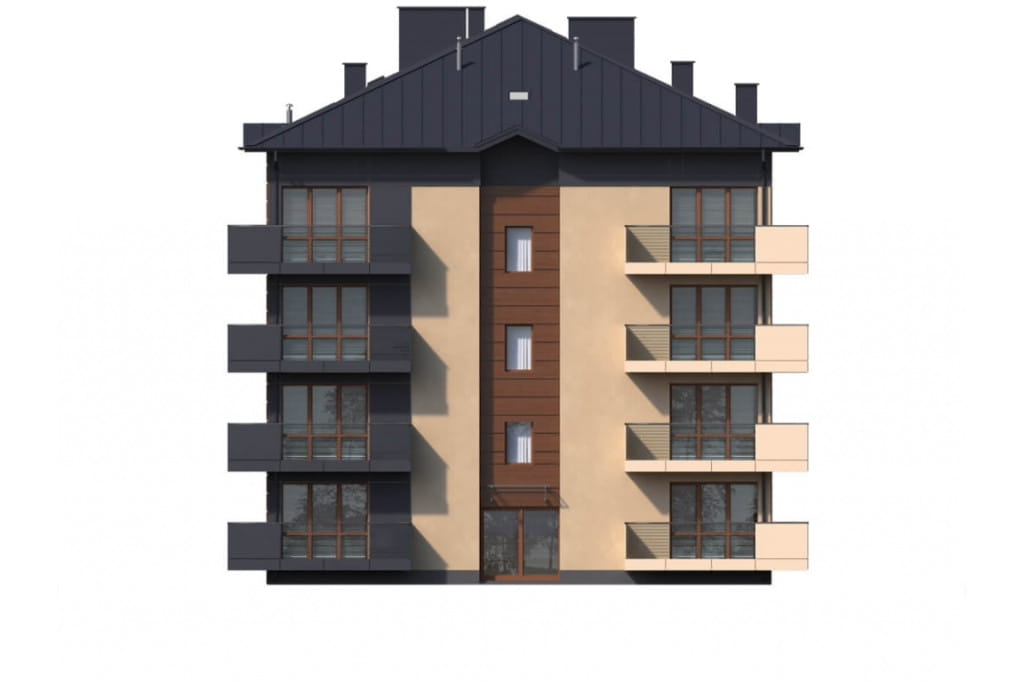

Projekt domu L-6496 B - elewacja
elewacja frontowa

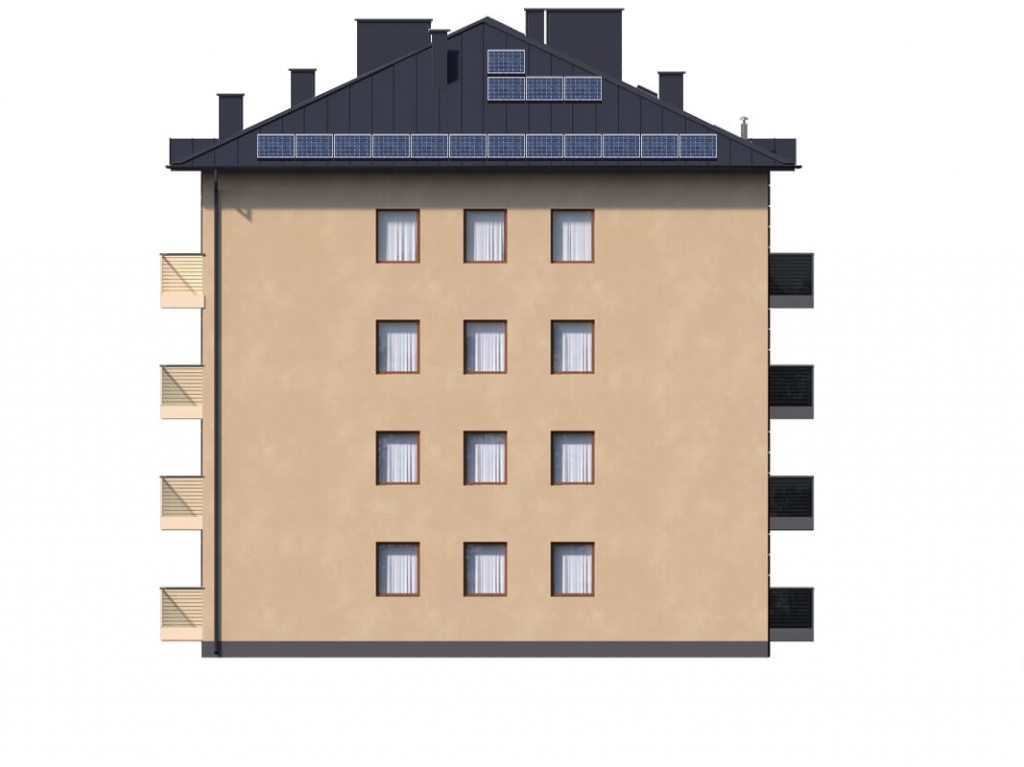

Projekt domu L-6496 B - elewacja

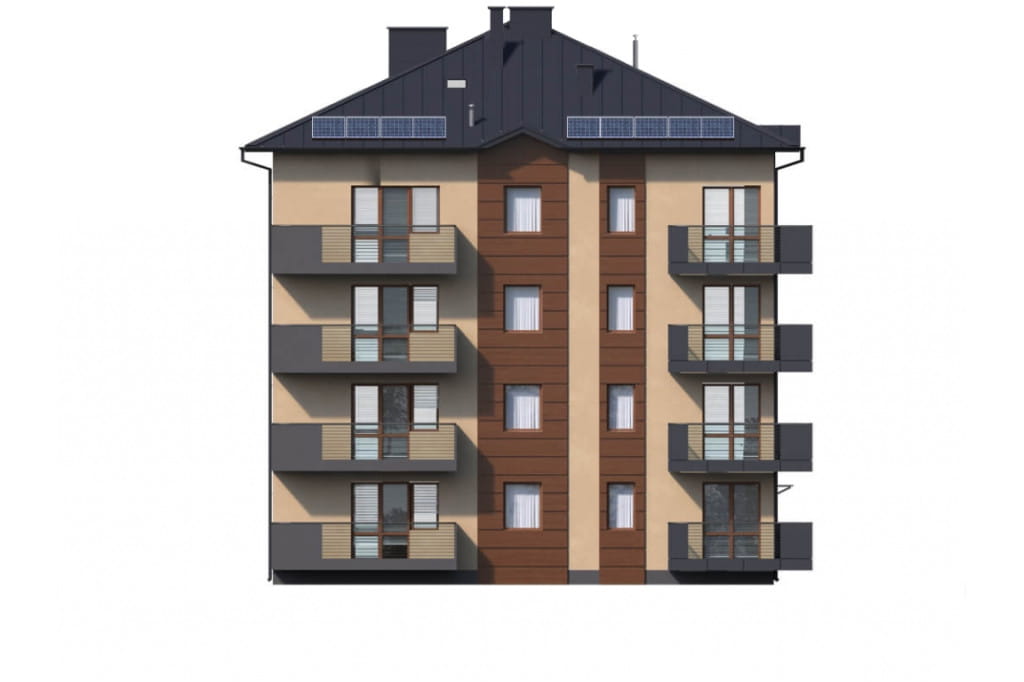

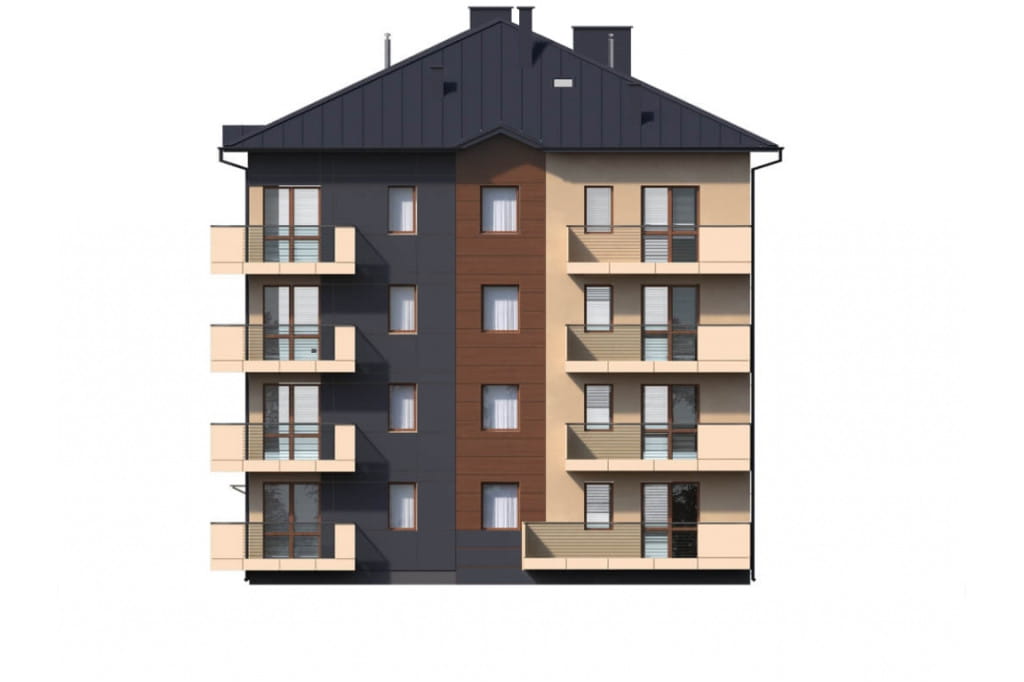

elewacja boczna
Projekt domu L-6496 B - elewacja
elewacja boczna

zobacz realizacje naszych projektów

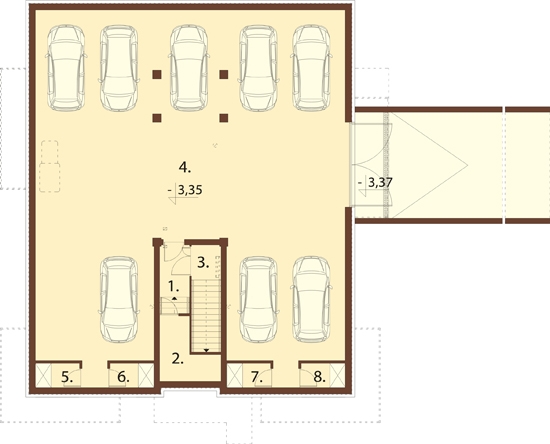

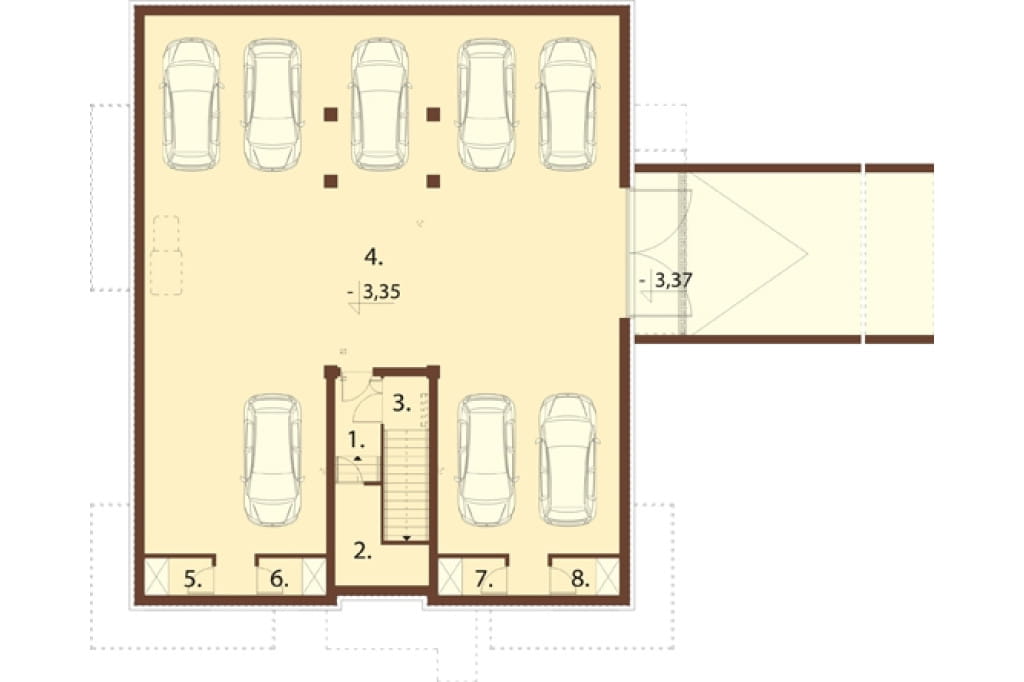

Rzut piwnicy



Projekt domu L-6496 B - rzut

Piwnica: 250,88 m2
1. Przedsionek 9,0 m2
2. Klatka schodowa 9,0 m2
3. Garaż 223,3 m2
4. Komórka lokatorska 2,4 m2
5. Komórka lokatorska 2,4 m2
6. Komórka lokatorska 2,4 m2
7. Komórka lokatorska 2,4 m2

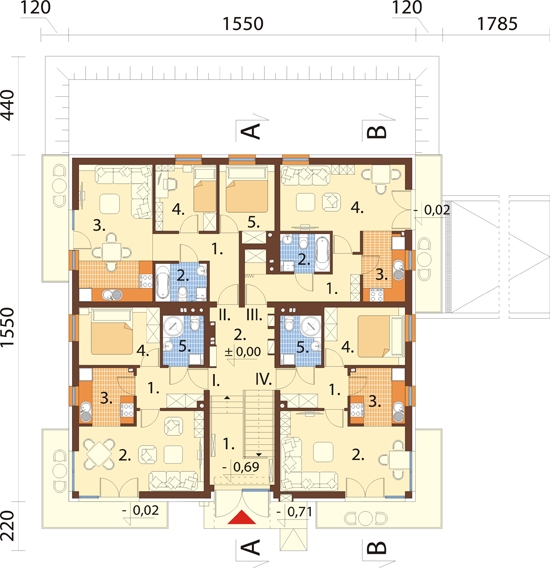

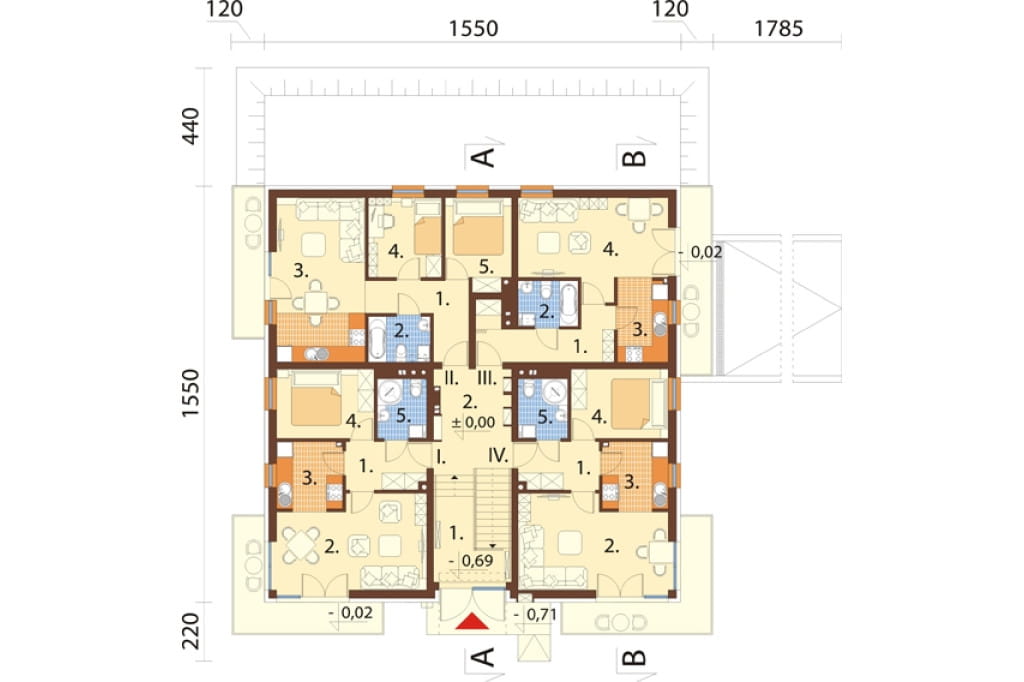

Rzut parteru



Projekt domu L-6496 B - rzut

Parter: 190,20 m2
1. Wiatrołap 3,7 m2
2. Hall + 1/2 komunikacji 17,7 m2

Mieszkanie I : 43,3 m2
3. Przedpokój 5,4 m2
4. Salon 18,4 m2
5. Kuchnia 6,1 m2
6. Pokój 9,4 m2
7. Łazienka 4,1 m2

Mieszkanie II: 47,6 m2
8. Przedpokój 7,2 m2
9. Łazienka 3,9 m2
10. Pokój dzienny z aneksem kuchennym 20,2 m2
11. Pokój 8,1 m2
12. Pokój 8,2 m2

Mieszkanie III : 34,70 m2
13. Przedpokój 8,5 m2
14. Łazienka 3,8 m2
15. Kuchnia 5,8 m2
16. Pokój dzienny 16,6 m2

Mieszkanie IV : 43,30 m2
17. Przedpokój 5,4m2
18. Salon 18,4 m2
19. Kuchnia 6,1 m2
20. Pokój 9,4 m2
21. Łazienka 4,1 m2

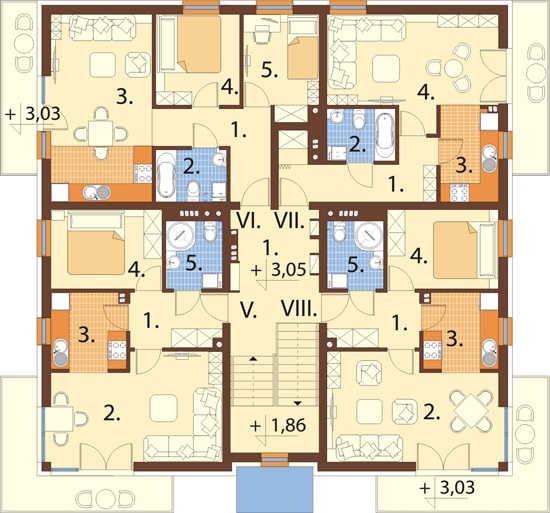

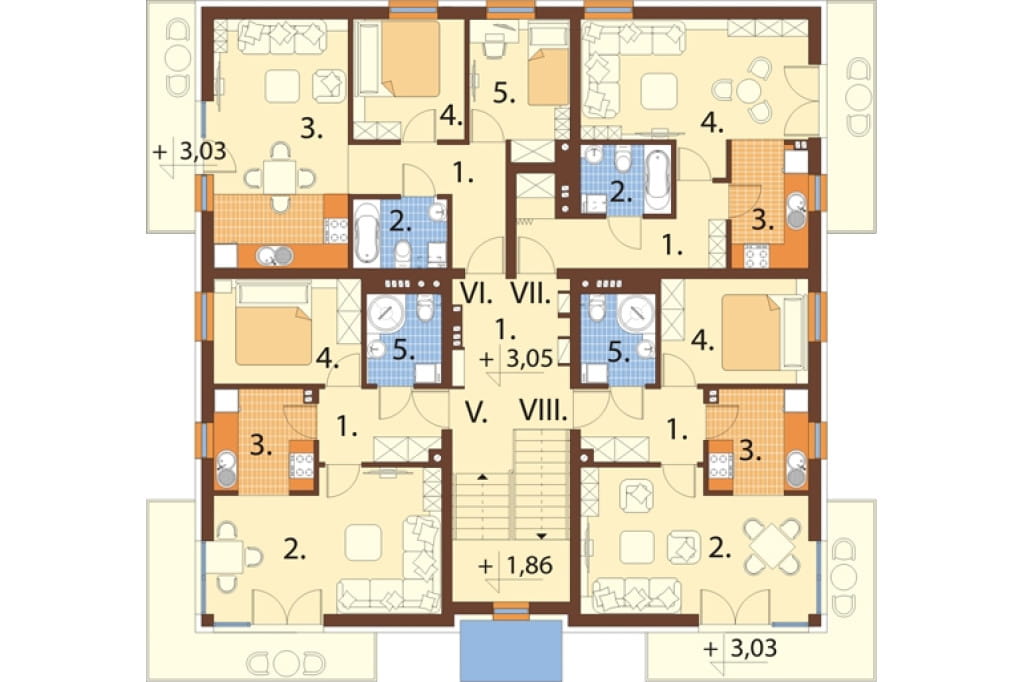

Rzut I piętra



Projekt domu L-6496 B - rzut

I Piętro: 190,80 m2
1. Klatka schodowa 22,1 m2

Mieszkanie I : 43,2 m2
2. Przedpokój 5,3 m2
3. Salon 18,4 m2
4. Kuchnia 6,1 m2
5. Pokój 9,4 m2
6. Łazienka 4,1 m2

Mieszkanie II: 47,6 m2
7. Przedpokój 7,2 m2
8. Łazienka 3,9 m2
9. Salon z aneksem kuchennym 20,2 m2
10. Pokój 8,1 m2
11. Pokój 8,2 m2

Mieszkanie III : 34,70 m2
12. Przedpokój 8,5 m2
13. Łazienka 3,8 m2
14. Kuchnia 5,8 m2
15. Salon 16,6 m2

Mieszkanie IV : 43,20 m2
16. Przedpokój 5,3 m2
17. Salon 18,4 m2
18. Kuchnia 6,1 m2
19. Pokój 9,4 m2
20. Łazienka 4,1 m2

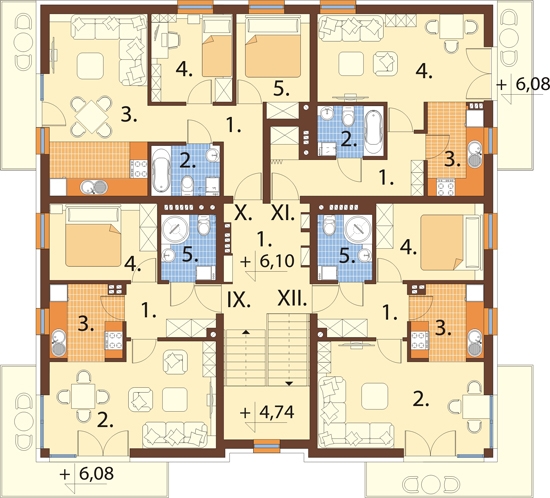

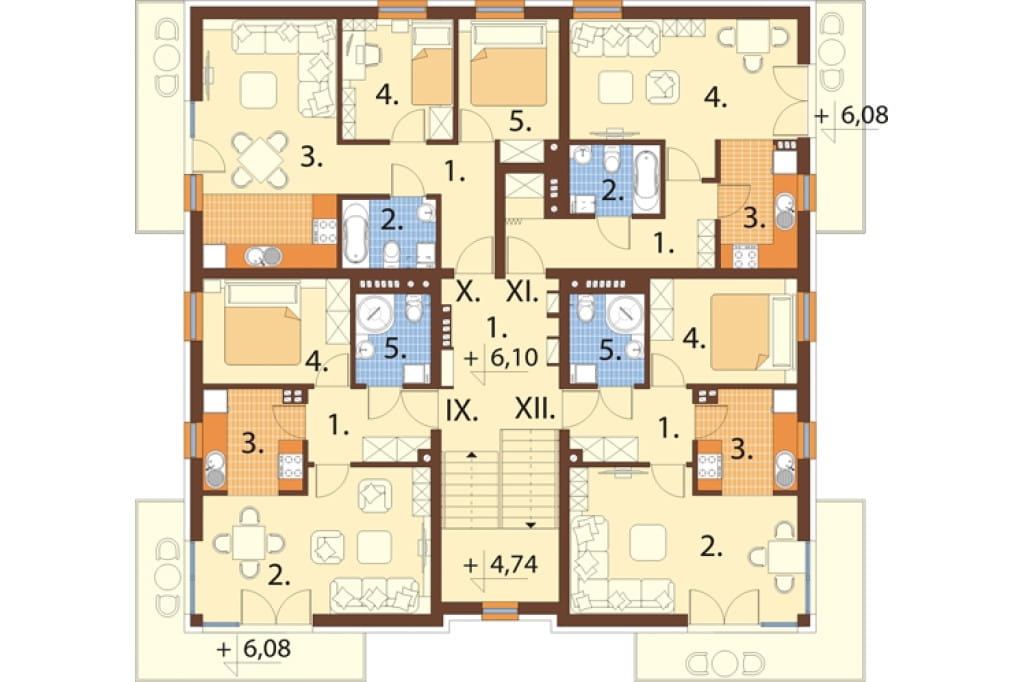

Rzut II piętra



Projekt domu L-6496 B - rzut

II Piętro: 190,50 m2
1. Klatka schodowa 22,1 m2

Mieszkanie I : 43,1 m2
2. Przedpokój 5,3 m2
3. Salon 18,4 m2
4. Kuchnia 6,0 m2
5. Pokój 9,4 m2
6. Łazienka 4,1 m2

Mieszkanie II: 47,6 m2
7. Przedpokój 7,2 m2
8. Łazienka 3,9 m2
9. Salon z aneksem kuchennym 20,2 m2
10. Pokój 8,1 m2
11. Pokój 8,2 m2

Mieszkanie III : 34,70 m2
12. Przedpokój 8,5 m2
13. Łazienka 3,8 m2
14. Kuchnia 5,8 m2
15. Salon 16,6 m2

Mieszkanie IV : 43,10 m2
16. Przedpokój 5,3 m2
17. Salon 18,4 m2
18. Kuchnia 6,0 m2
19. Pokój 9,4 m2
20. Łazienka 4,1 m2

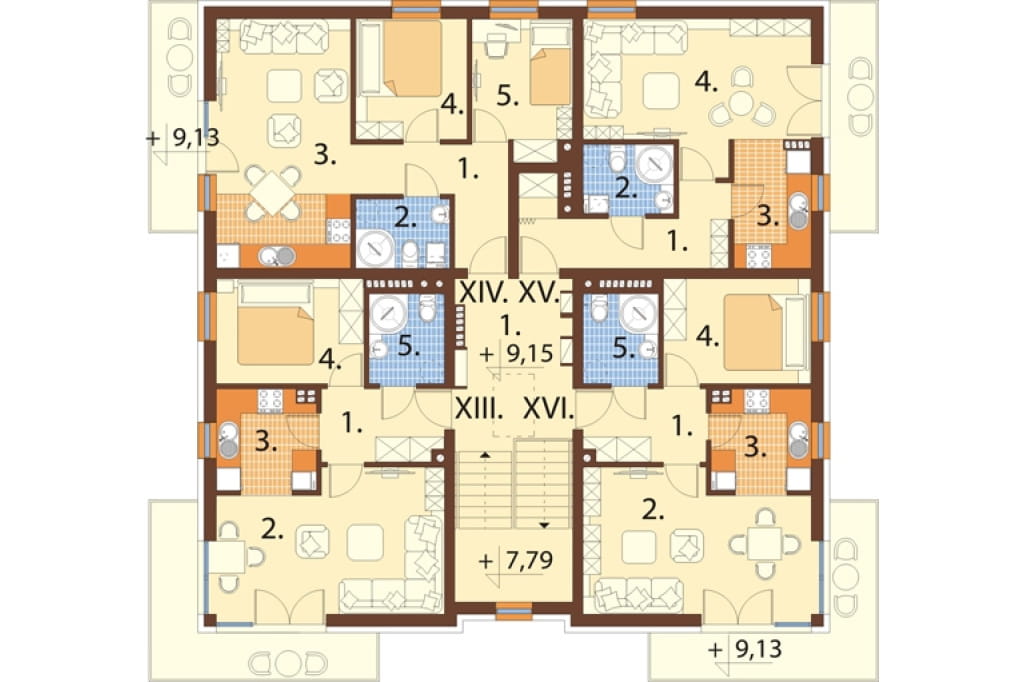

Rzut III piętra



Projekt domu L-6496 B - rzut

III Piętro: 190,50 m2

1. Klatka schodowa 22,1 m2

Mieszkanie I : 43,1 m2
2. Przedpokój 5,3 m2
3. Salon 18,4 m2
4. Kuchnia 6,0 m2
5. Pokój 9,4 m2
6. Łazienka 4,1 m2

Mieszkanie II: 47,6 m2
7. Przedpokój 7,2 m2
8. Łazienka 3,9 m2
9. Salon z aneksem kuchennym 20,2 m2
10. Pokój 8,1 m2
11. Pokój 8,2 m2

Mieszkanie III : 34,70 m2
12. Przedpokój 8,5 m2
13. Łazienka 3,8 m2
14. Kuchnia 5,8 m2
15. Salon 16,6 m2

Mieszkanie IV : 43,10 m2
16. Przedpokój 5,3 m2
17. Salon 18,4 m2
18. Kuchnia 6,0 m2
19. Pokój 9,4 m2
20. Łazienka 4,1 m2

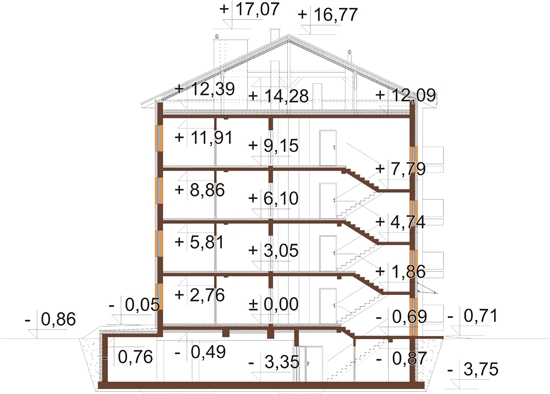

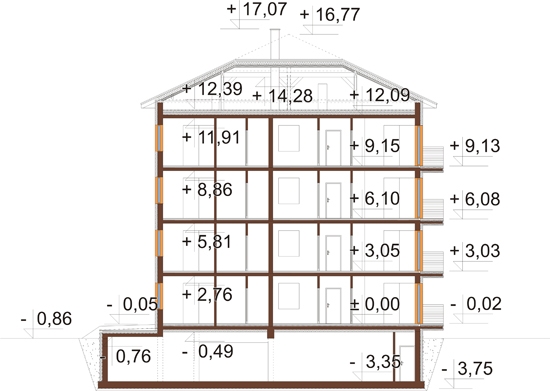

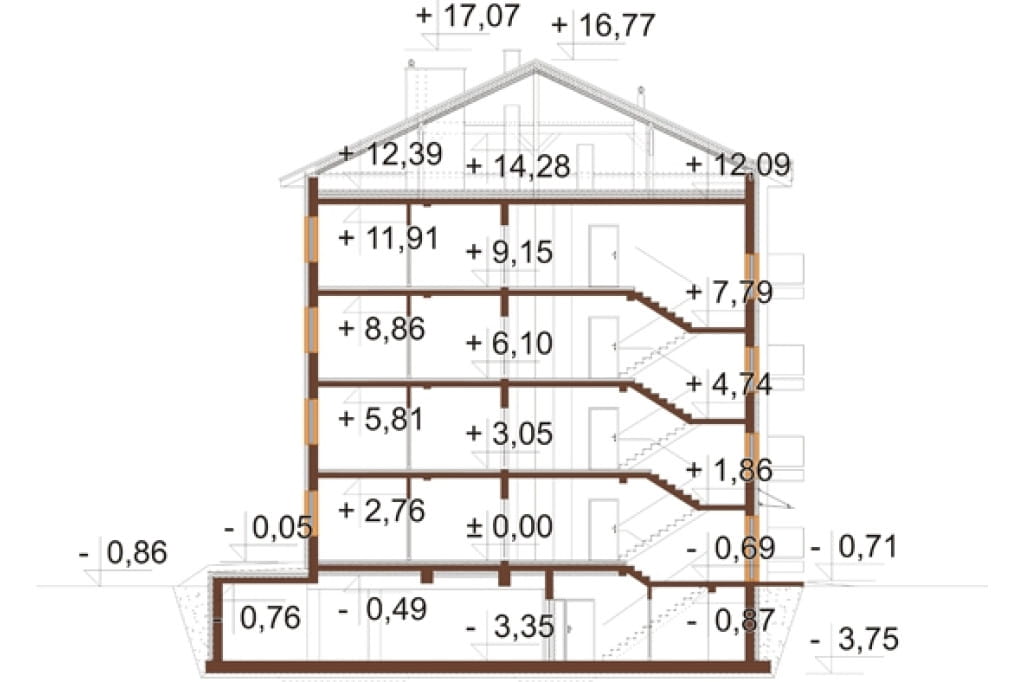

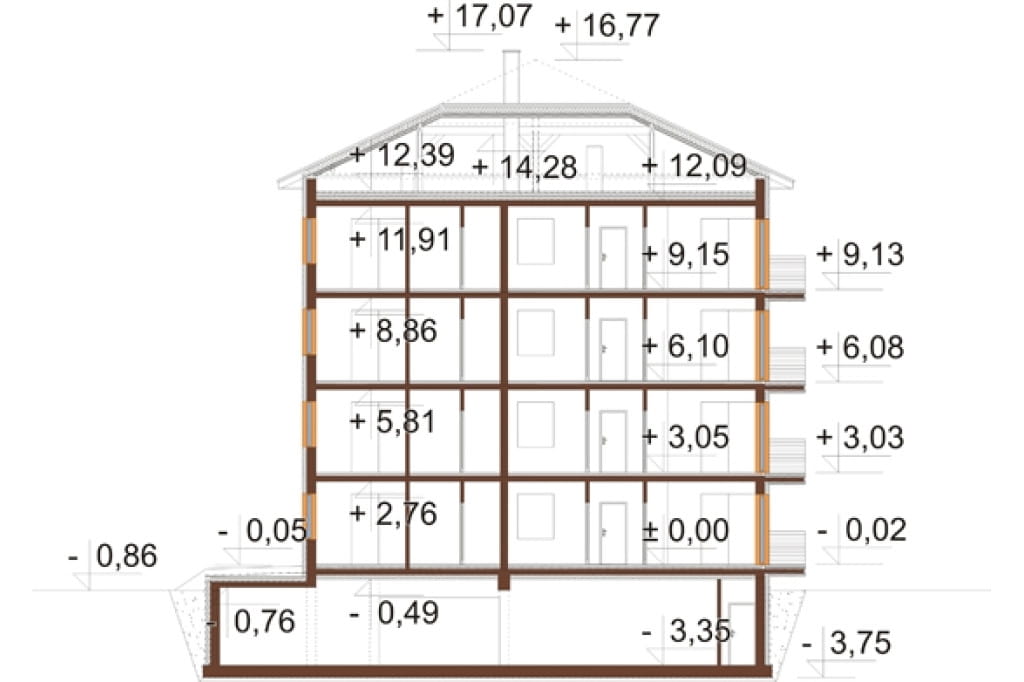

Przekrój



Projekt domu L-6496 B - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego L-6496 B, 4 - piętrowy, z garażem podziemnym, zawierający 16 lokali mieszkalnych.
Technologia: ściany zewnętrzne - pustak ceramiczny Porotherm 30 cm, styropian 15 cm, tynk cienkowarstwowy.
Stropy: żelbetowe, wg. projektu konstrukcyjnego
Kąt nachylenia dachu: 25°.
Pokrycie dachu: dachówka ceramiczna drobnowymiarowa
Ogrzewanie: kotły gazowe, dwufunkcyjne zamontowane w łazience każdego mieszkania

Program:
piwnica: garaż z 8 wydzielonymi miejscami parkingowymi, 4 komórki lokatorskie
parter: 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 43,24 m2, 47,57 m2 oraz 34,65 m2
I piętro:4 lokale mieszkalne o powierzchniach użytkowych: 2 x 43,32 m2, 47,57 m2 oraz 34,65 m2
II piętro: 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 43,11 m2, 47,57 m2 oraz 34,65 m2
III piętro: 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 43,11 m2, 47,57 m2 oraz 34,65 m2
IV piętro: strych nieużytkowy

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 289.85 m²
Powierzchnia użytkowa: 1012.92 m²
Kubatura: 4191.69 m³
Szerokość działki: 24.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 5
Liczba pomieszczeń: 88
Kąt nachylenia dachu: 25°
Ilość pokoi: 17
Pokój na parterze: Nie
Wysokość budynku: 17.63 m
Rodzaj ogrzewania: kotły gazowe, dwufunkcyjne zamontowane w łazience każdego mieszkania
ZAWARTOŚĆ PROJEKTU:



Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: strych
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 9 800 PLN 26 400 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
