Budynek gastronomiczny z zapleczem neclegowym i mieszkaniem właściciela
Kod: LK-58 B
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

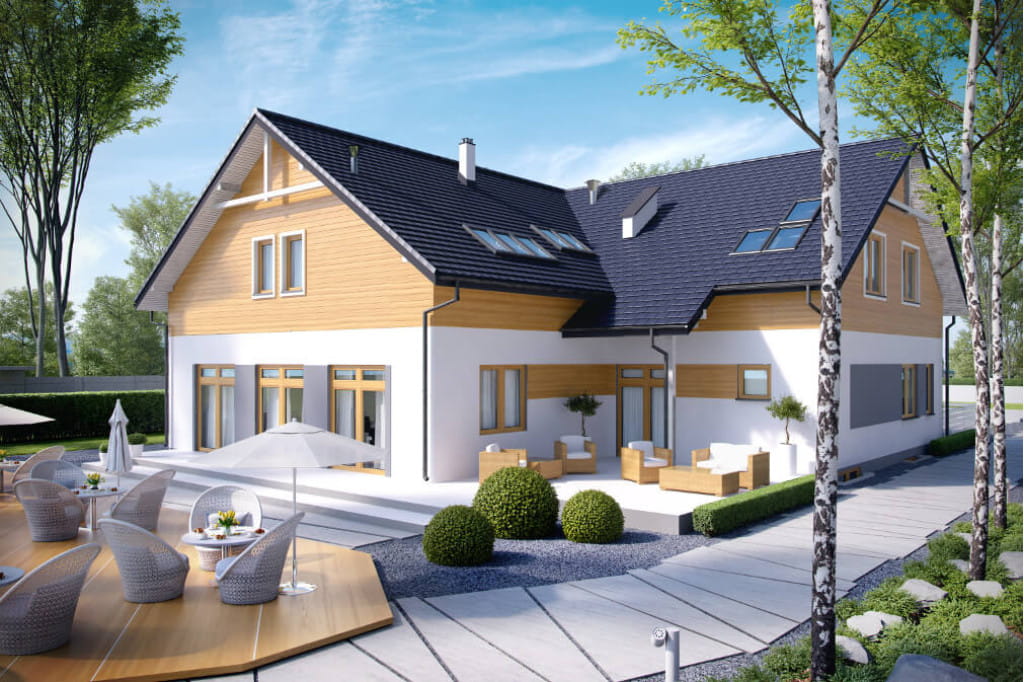

Prezentacja projektu
Opis projektu
LK-58B. Projekt budynku gastronomicznego, projekt budynku noclegowego, projekt sanatorium, projekt domu weselnego, projekt restauracji, projekt motelu, projekt zajazdu, projekt hotelu, projekt pensjonatu, projekt karczmy, projekt budynku agroturystycznego, projekt domu opieki, projekt domu spokojnej starości,

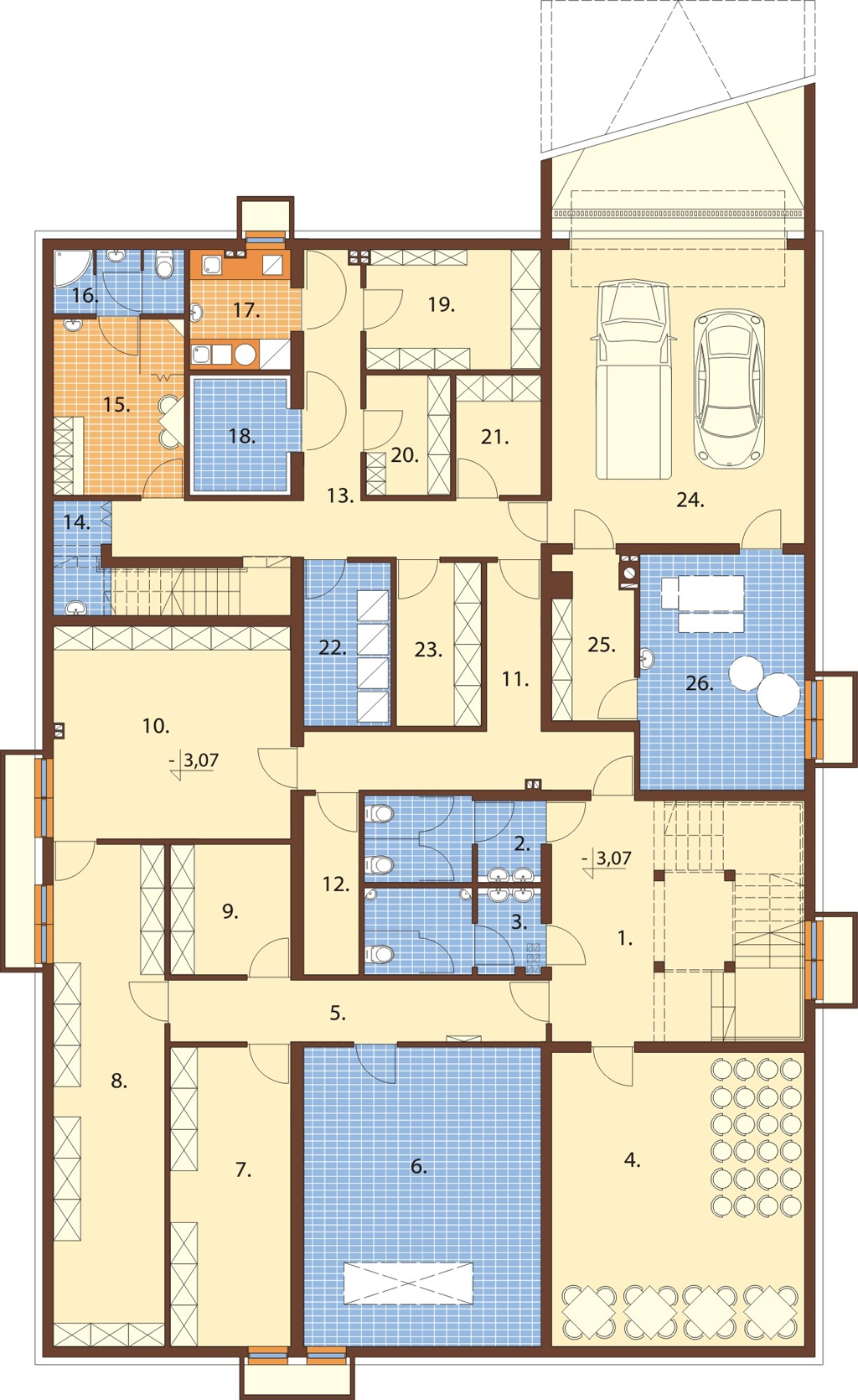

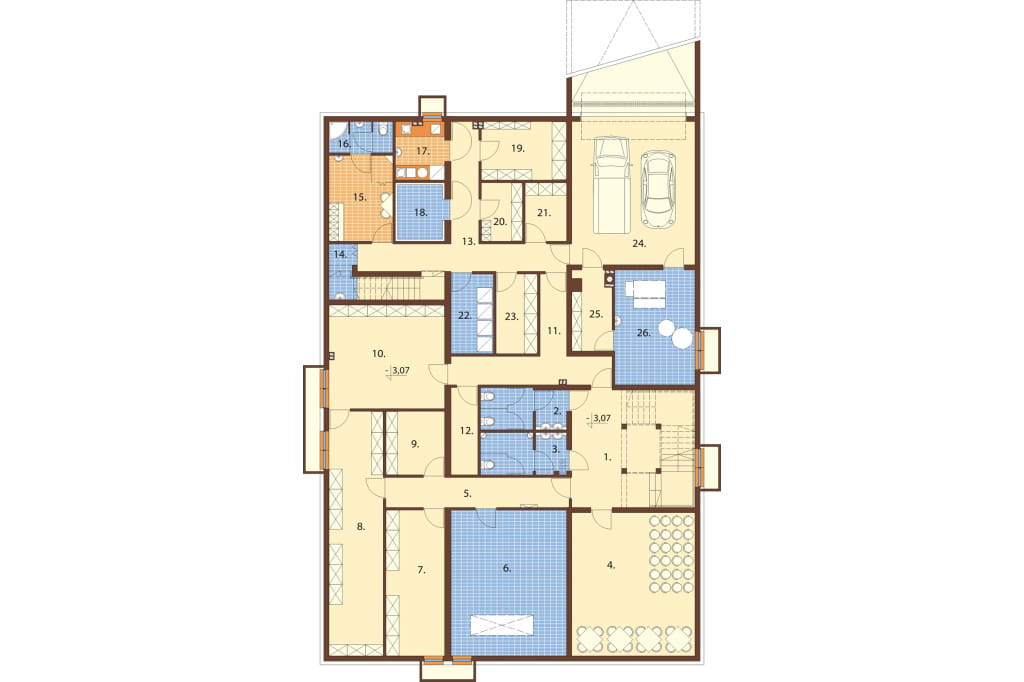

Rzut piwnicy
Piwnice: 398.68 m2
POWIERZCHNIA UŻYTKOWA: 398.68 m2

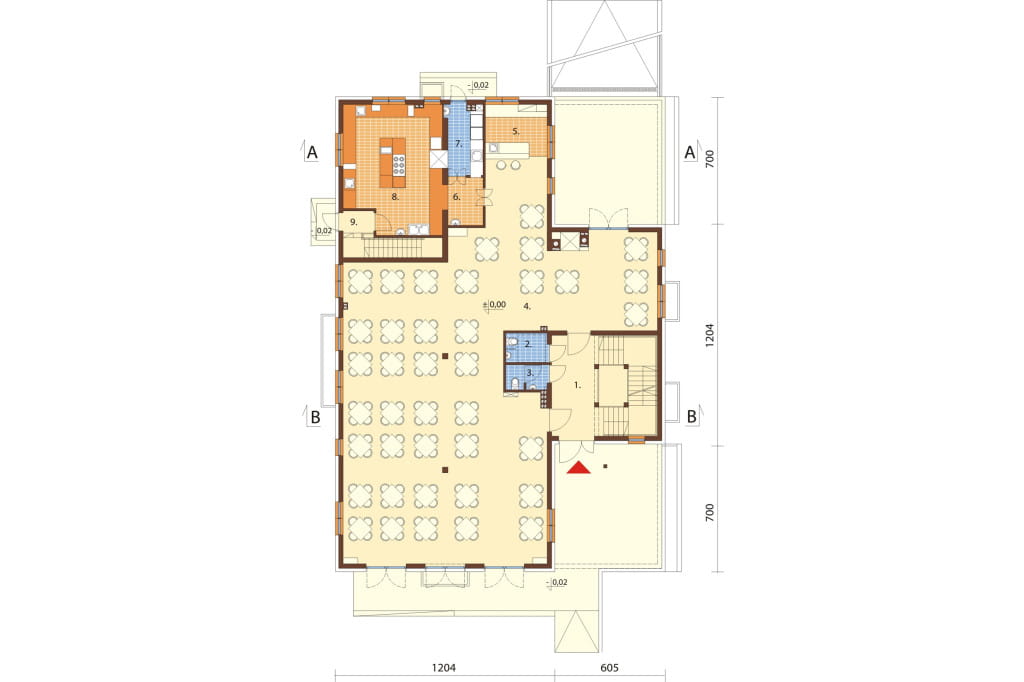

Rzut parteru
Parter : 325.01 m2
1. Hall + schody 21.37 m2

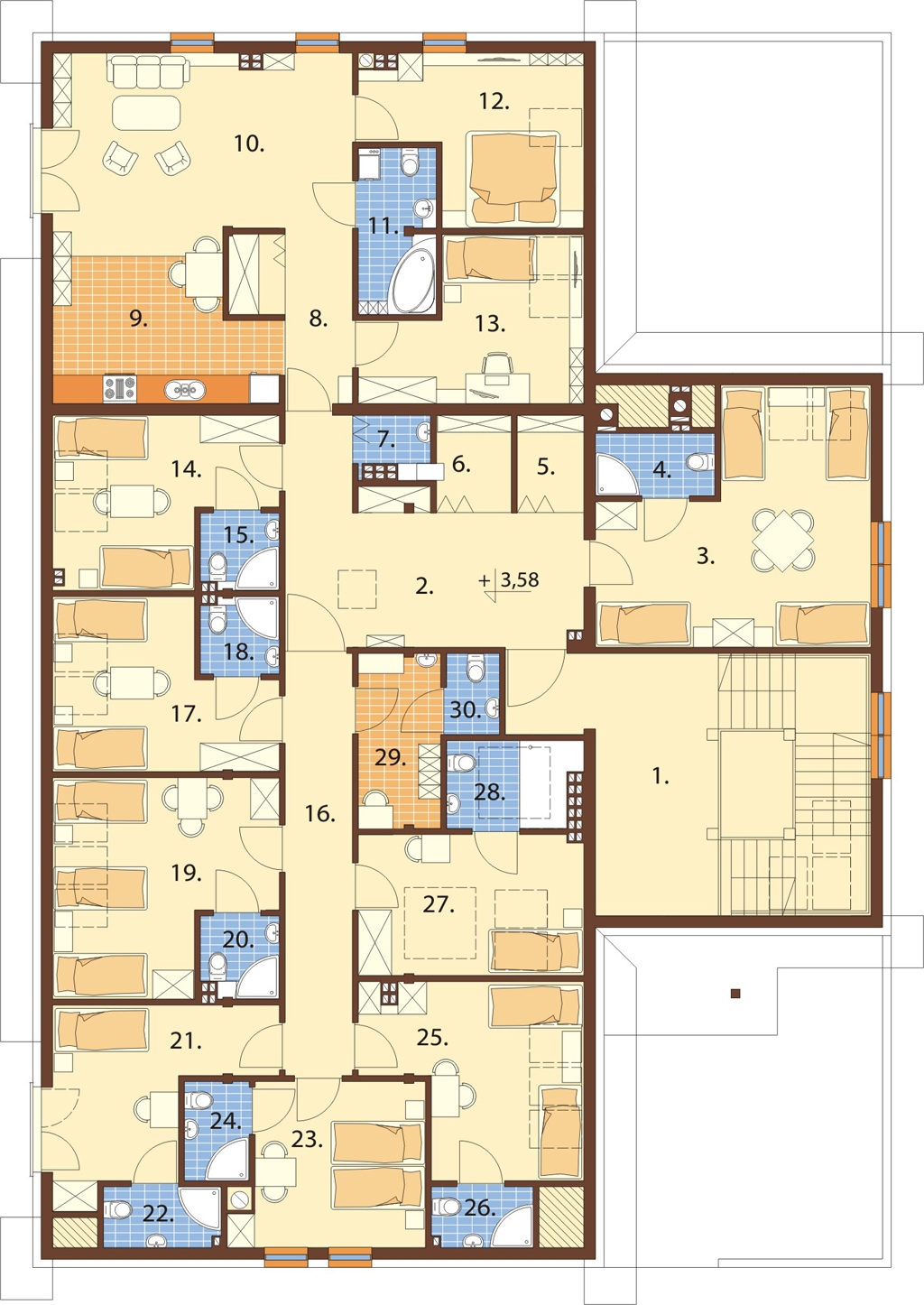

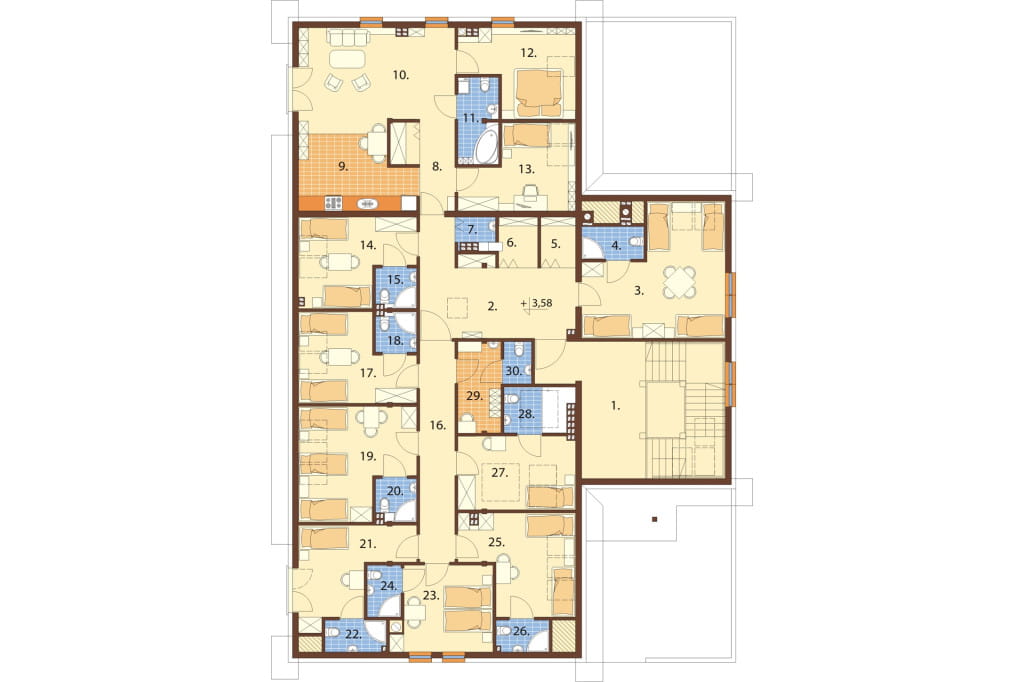

Rzut piętra / antresoli
Poddasze: 275.12 m2
Część usługowa 77.11 m2:
Część mieszkalna 69,85m2:
Część usługowa 128,16 m2:

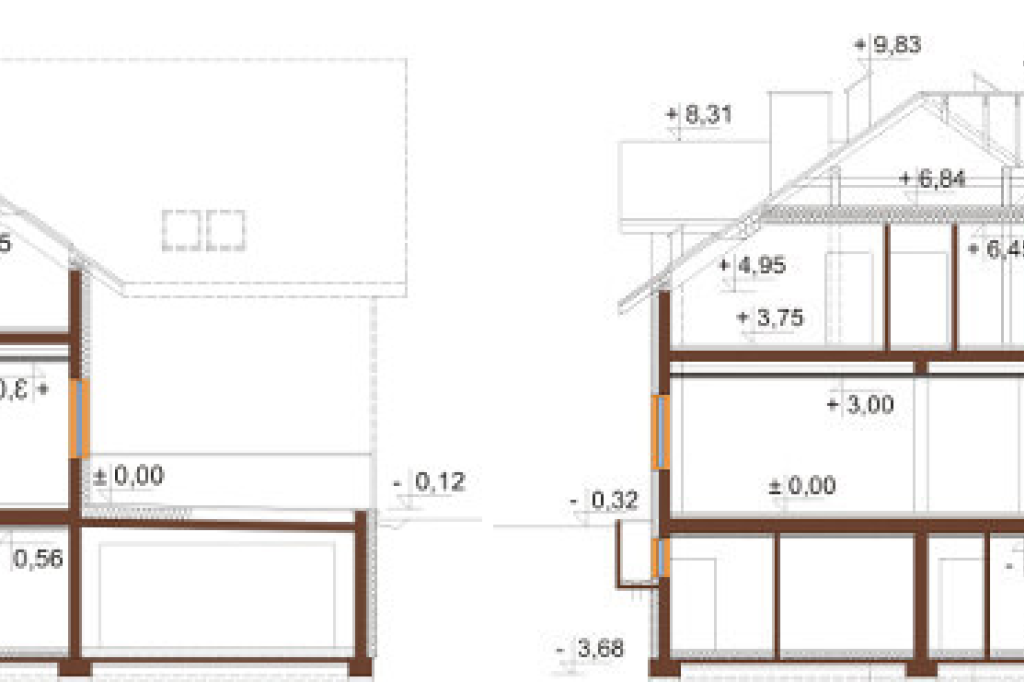

Przekrój

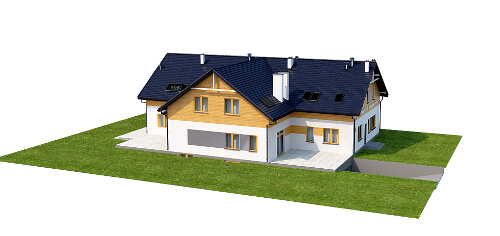

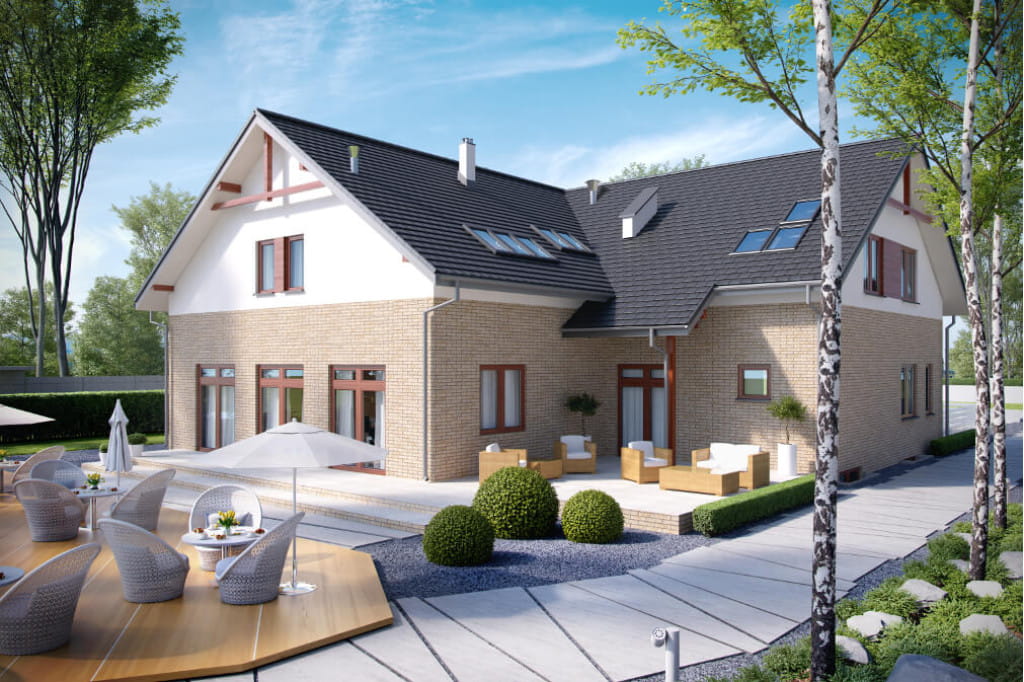

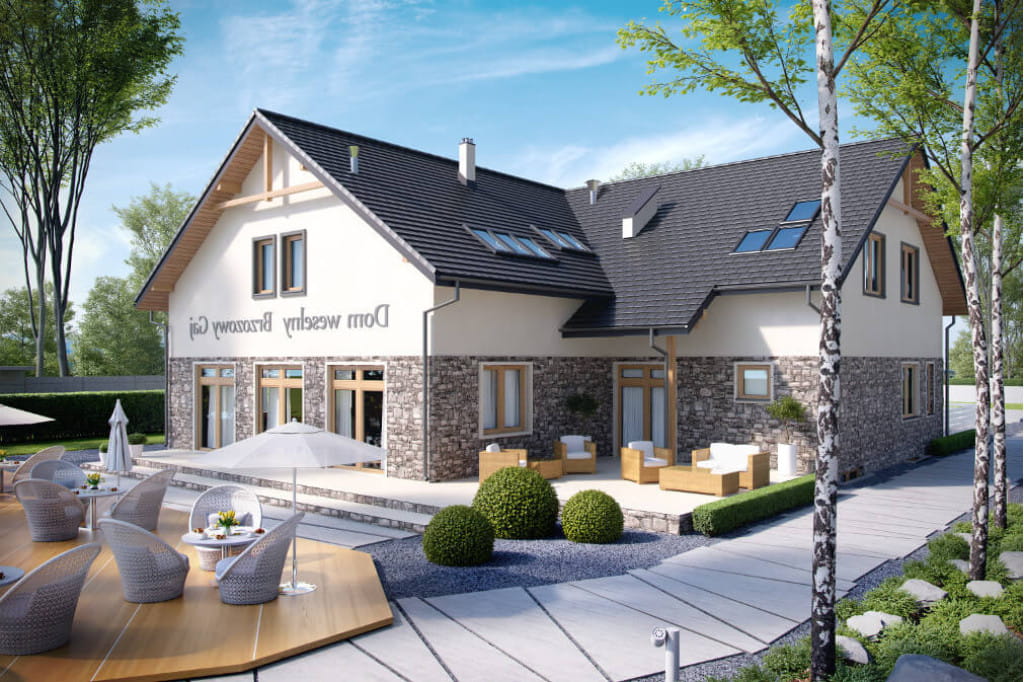

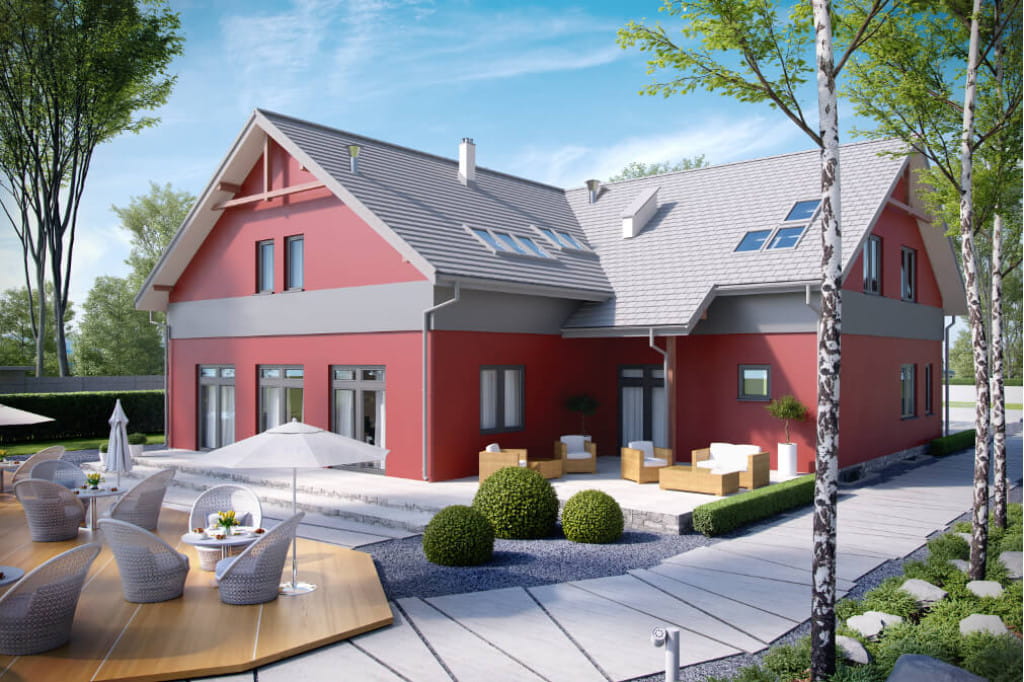

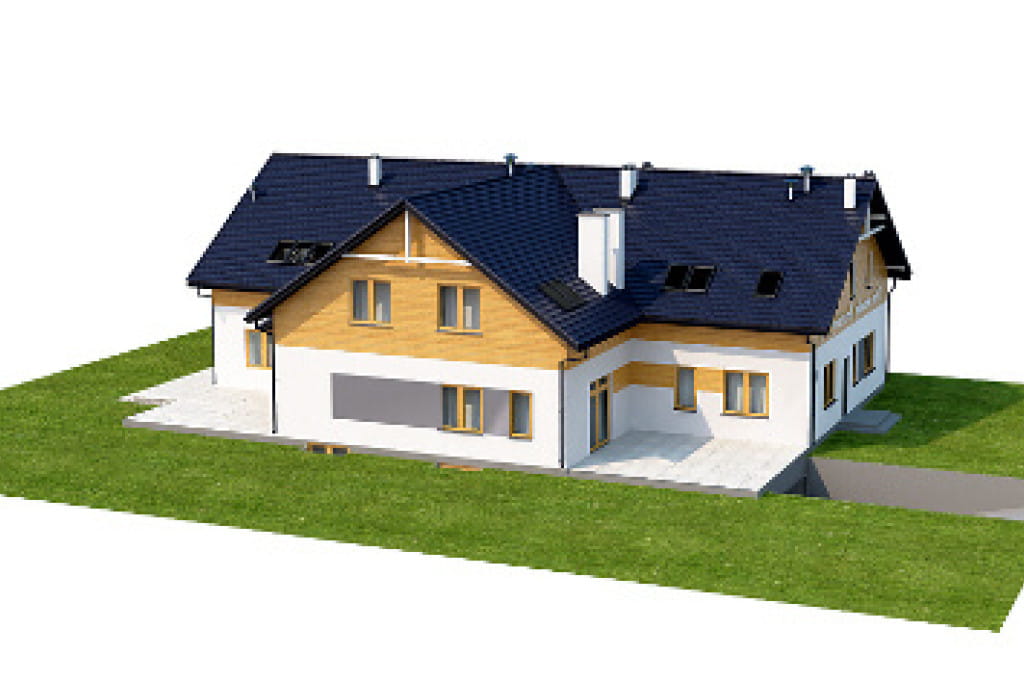

Model 3D

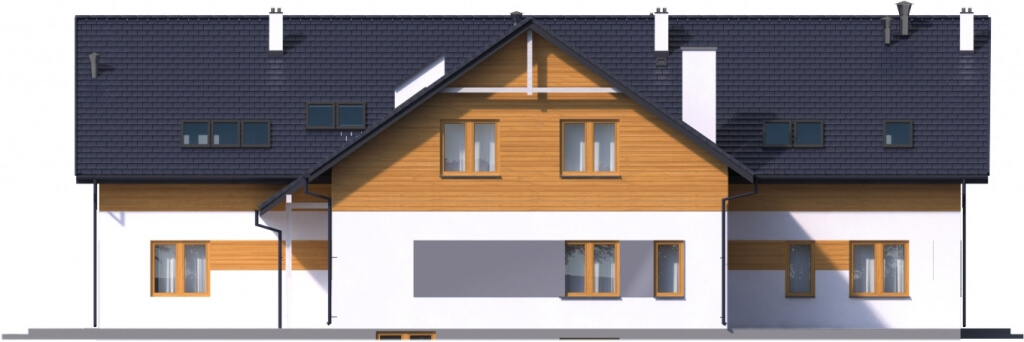

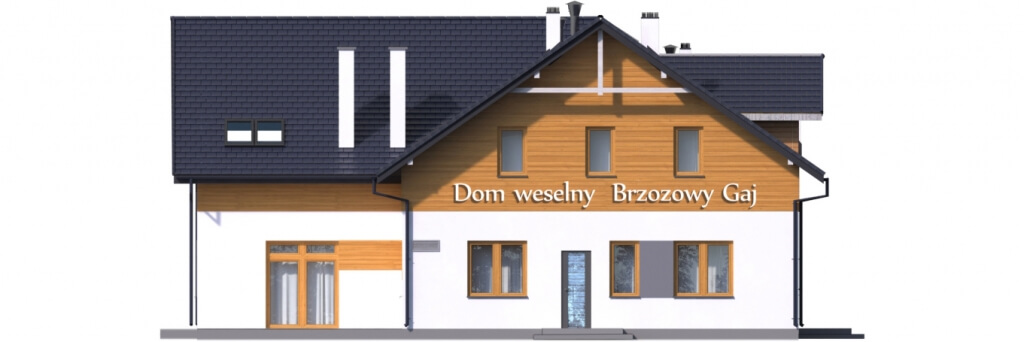

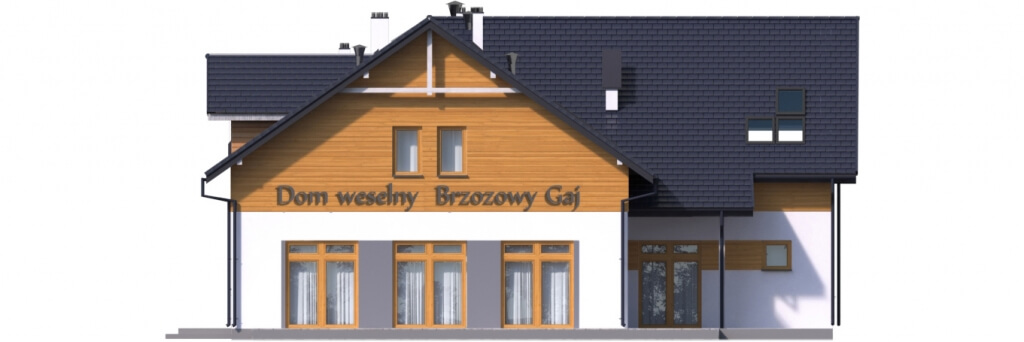

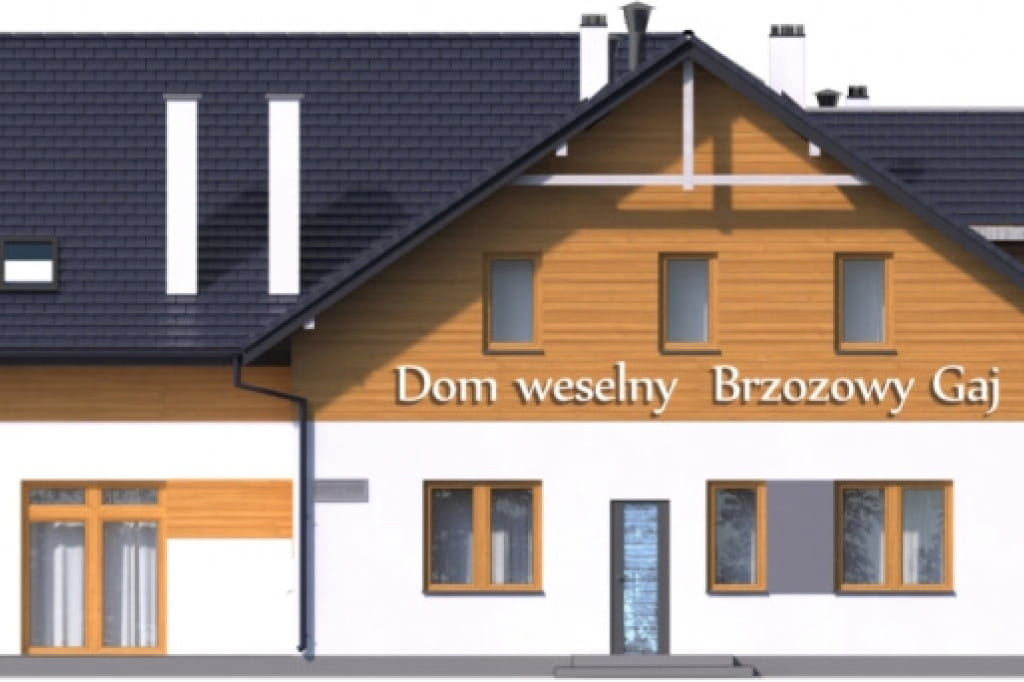

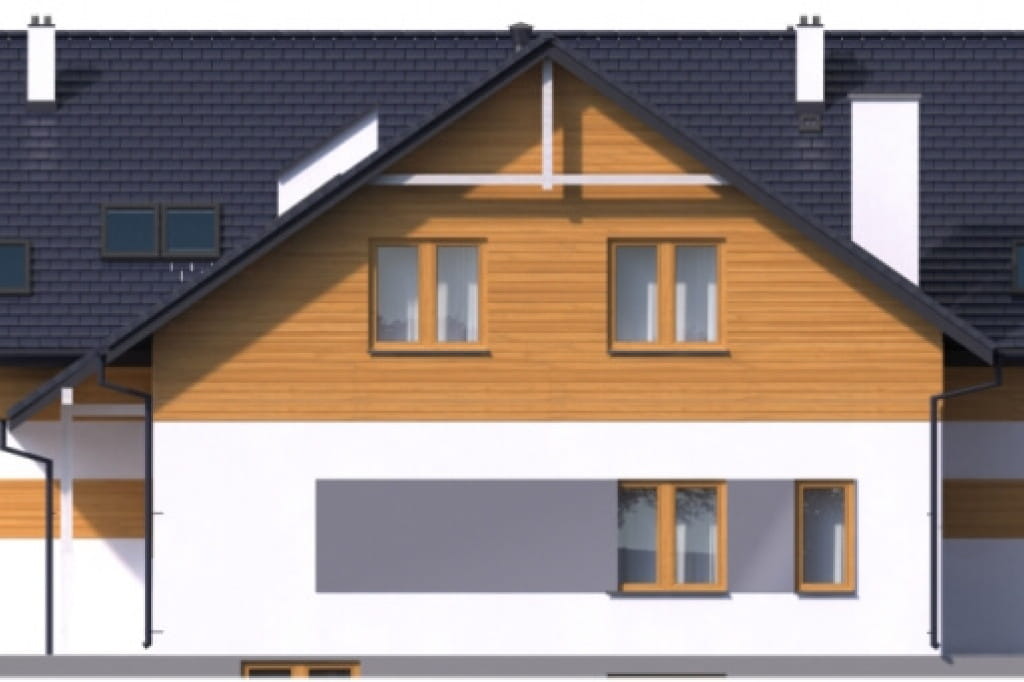

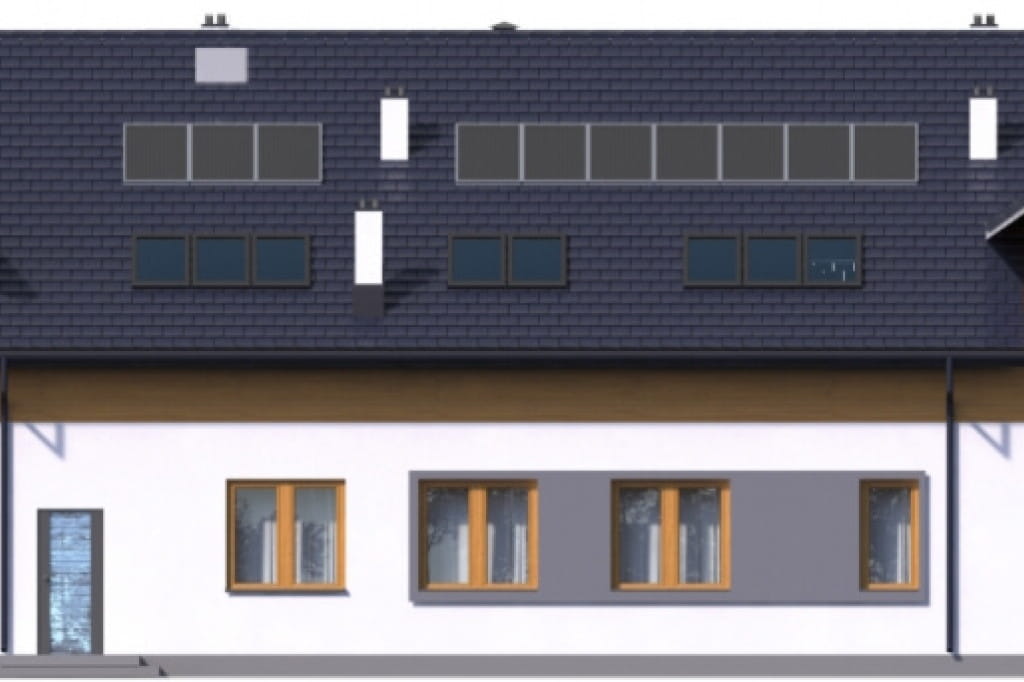

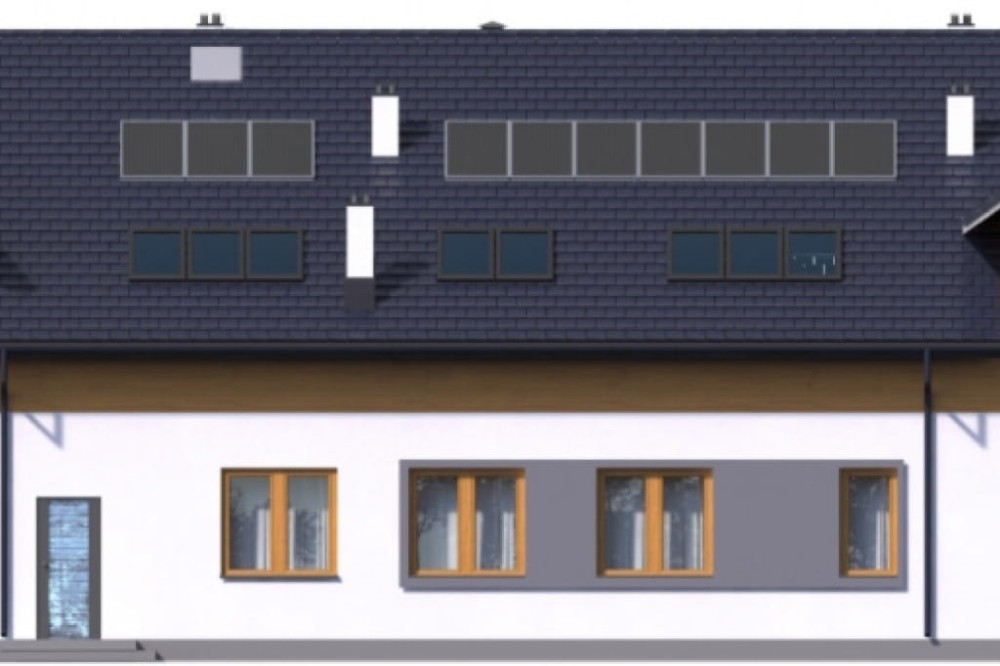

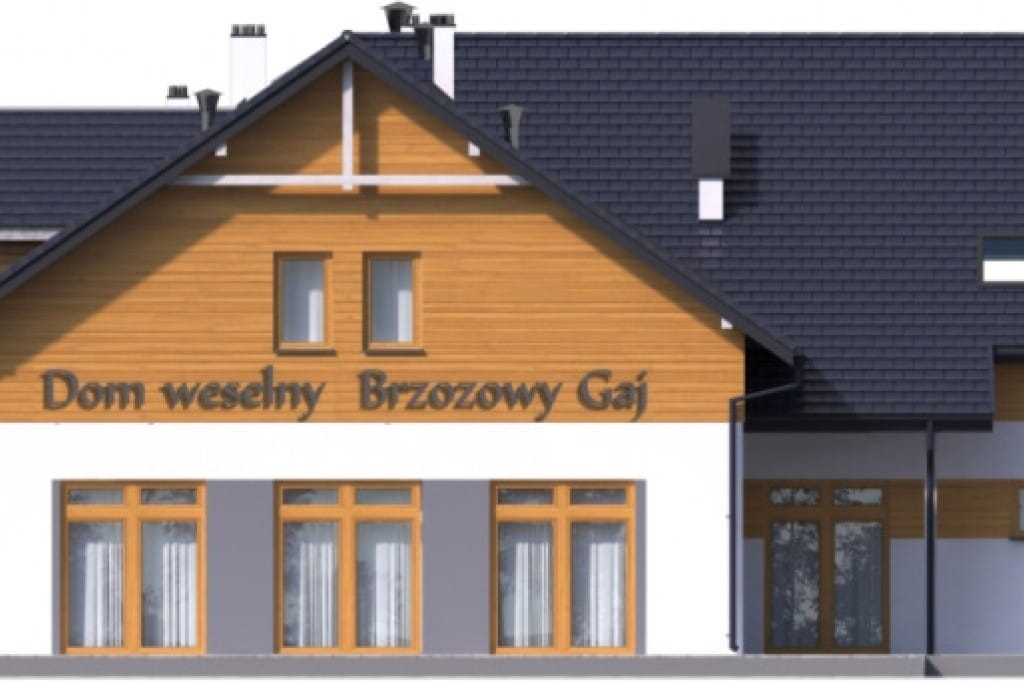

Elewacje
Informacje podstawowe
Projekt budynku gastronomicznego LK-58 B z zapleczem noclegowym i mieszkaniem właścieciela, pełniący funkcję domu weselnego lub restauracji
Budynek parterowy poddaszem użytkowym, podpiwniczony. Może również pełnic funkcję pensjonatu, motelu lub zajazdu.
Technologia: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: Teriva, nad poddaszem w konstrukcji dachu
Kąt nachylenia dachu: 35°.
Pokrycie dachu: dachówka ceramiczna
Ogrzewanie: piec na paliwo stałe - pelety, c.w.u wspomagane przez instalację solarną
Wentylacja mechaniczna: sala konsumpcyjna- wentylacja mechaniczna nawiewno wywiewna z rekuperacją, kuchnia z zapleczem wentylacja mechaniczna nawiewno wywiewna
Program piwnic: zaplecze kuchenne, magazynowe, socjlane, sanitarne, kotłownia na paliwo stałe, skład opału, garaż.
Program parteru: WC, kuchnia, sala konsumpcyjna z barem, rozdzielnia kelnerska, zmywalnia,
Program poddasza:
Część mieszkalna - salon z kuchnią, łazienka, korytarz, dwa pokoje
Część usługowa - pokoje noclegowe z łazienkami dla 17 osób, magazyn bielizny czystej i brudnej, pomieszczenie porządkowe, pomieszczenie socjalne, WC.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją sali bankietowej, hydranty przeciwpożarowe wewnętrzne, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 998.81
- Powierzchnia zabudowy (m²) 471.06
- Szerokość budynku/krótszy bok (m) 18.09
- Długość budynku/dłuższy bok (m) 26.04
- Wysokość budynku (m) 12.52
- Szerokość działki/krótszy bok (m) 26.09
- Kąt nachylenia dachu (°) 35°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż z garażem
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu szczytowy
- Kubatura (m³) 4117.10
- Liczba kondygnacji 3
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 28.72
- Liczba pomieszczeń 65
- Liczba łazienek (bez WC) 6 - 10
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
