Budynek wielorodzinny
Kod: L-6549
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

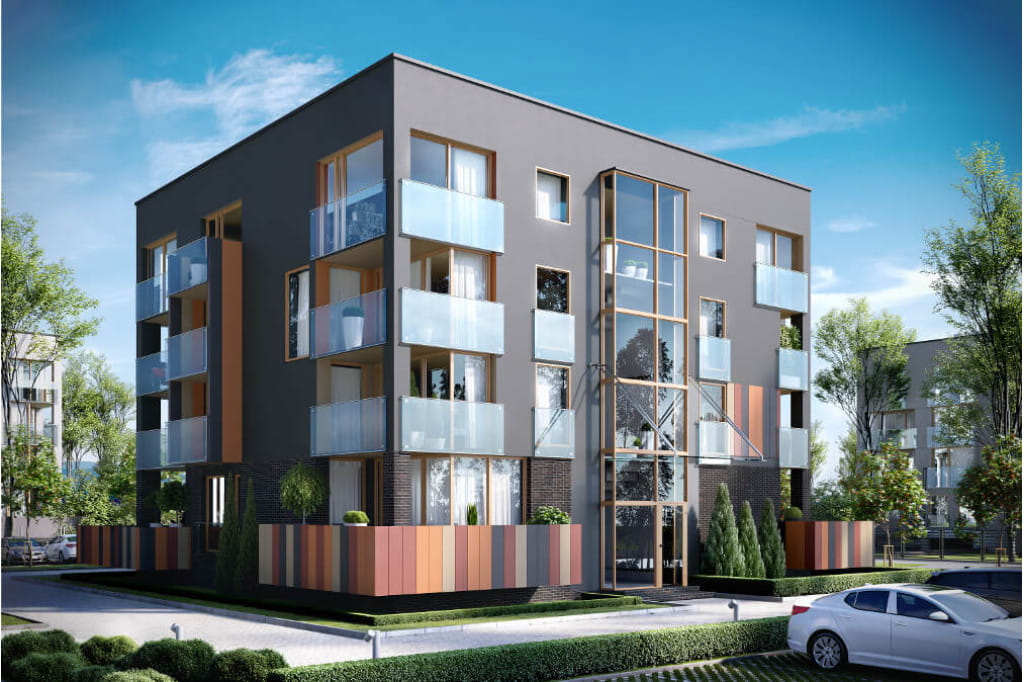

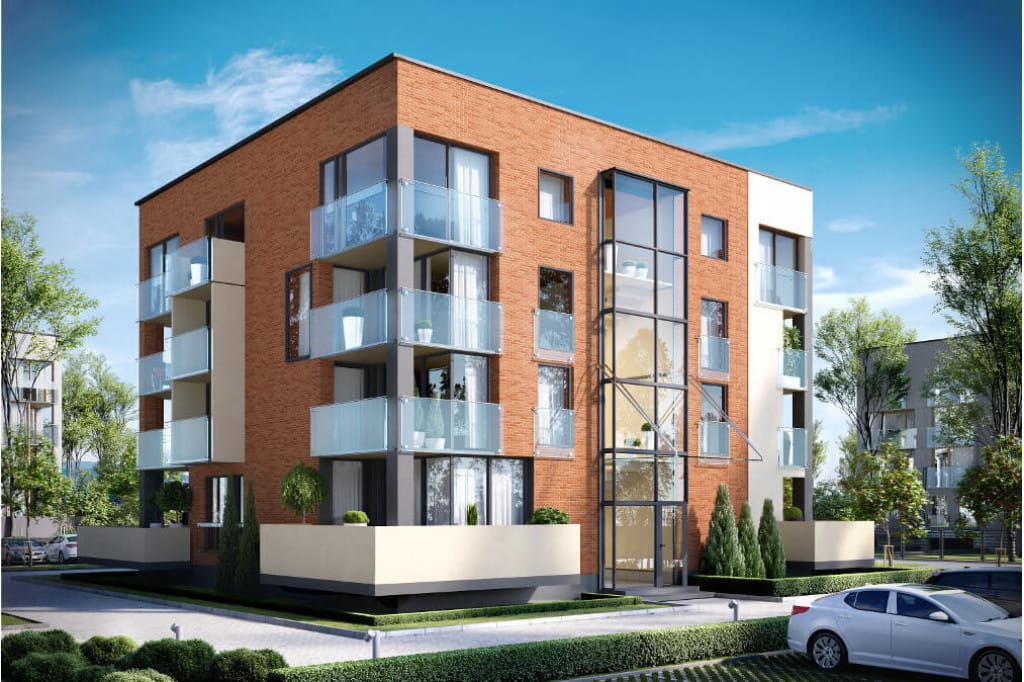

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1250,01 m2. Projekt 5-kondygnacyjnego budynku wielorodzinnego z 22 lokalami mieszkalnymi oraz z garażem podziemnym.

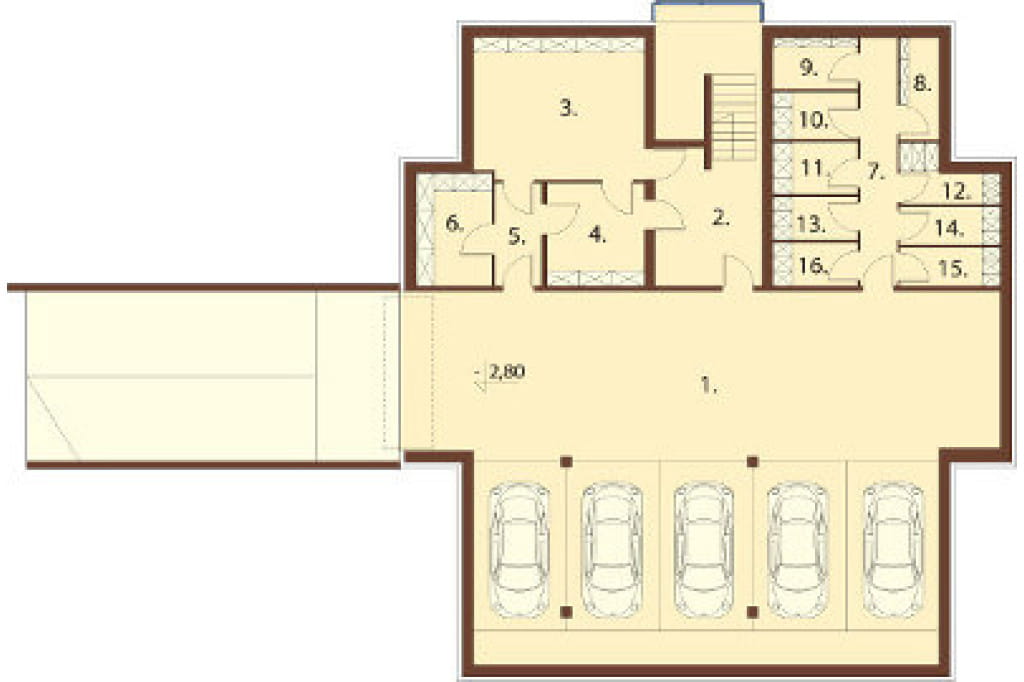

Rzut piwnicy
Piwnice: 265,02 m2
1. Garaż 169,40 m2
2. Schody + komunikacja 17,91 m2
3. Pom. techniczne 21,06 m2
4. Pom. gospodarcze 8,75 m2
5. Korytarz 4,27 m2
6. Komórka lokatorska M11 3,75 m2
7. Korytarz 8,04 m2
8. Komórka lokatorska M1 3,54 m2
9. Komórka lokatorska M5 3,84 m2
10. Komórka lokatorska M6 3,52 m2
11. Komórka lokatorska M7 3,90 m2
12. Komórka lokatorska M2 3,78 m2
13. Komórka lokatorska M8 3,23 m2
14.Komórka lokatorska M3 3,40 m2
15. Komórka lokatorska M4 3,40 m2
16. Komórka lokatorska M9 3,23 m2

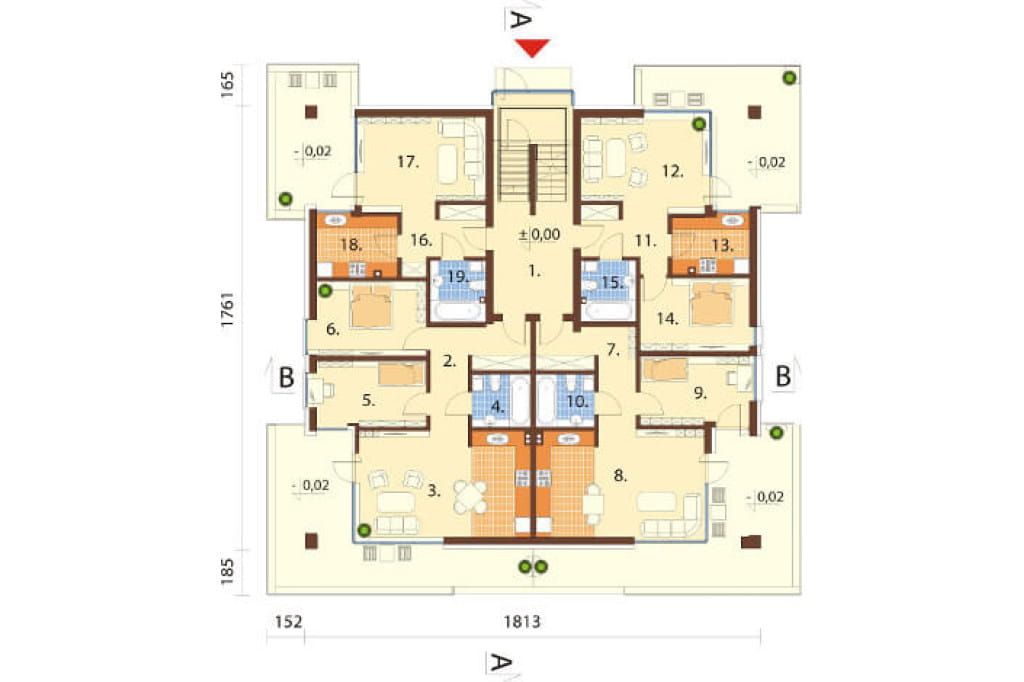

Rzut parteru
Parter: 236,00 m2
1. Schody + komunikacja 17,91 m2
Lokal 1: 68,64 m2 + taras 28,28 m2
2. Hall 10,06 m2
3. Pokój dzienny z aneksem 29,28 m2
4. Łazienka 4,91 m2
5. Sypialnia 11,43 m2
6. Sypialnia 12,96 m2
Lokal 2: 56,72 m2 + taras 28,28 m2
7. Hall 10,83 m2
8. Pokój dzienny z aneksem 29,08 m2
9. Sypialnia 11,90 m2
10. Łazienka 4,91 m2
Lokal 3: 50,75 m2 + taras 23,16 m2
11. Hall 6,27 m2
12. Pokój dzienny 19,25 m2
13. Kuchnia 7,23 m2
14. Sypialnia 12,67 m2
15. Łazienka 5,33 m2
Lokal 4: 38,87 m2 + taras 16,89 m2
16. Hall 7,44 m2
17. Pokój dzienny 17,99 m2
18. Kuchnia 8,01 m2
19. Łazienka 5,43 m2

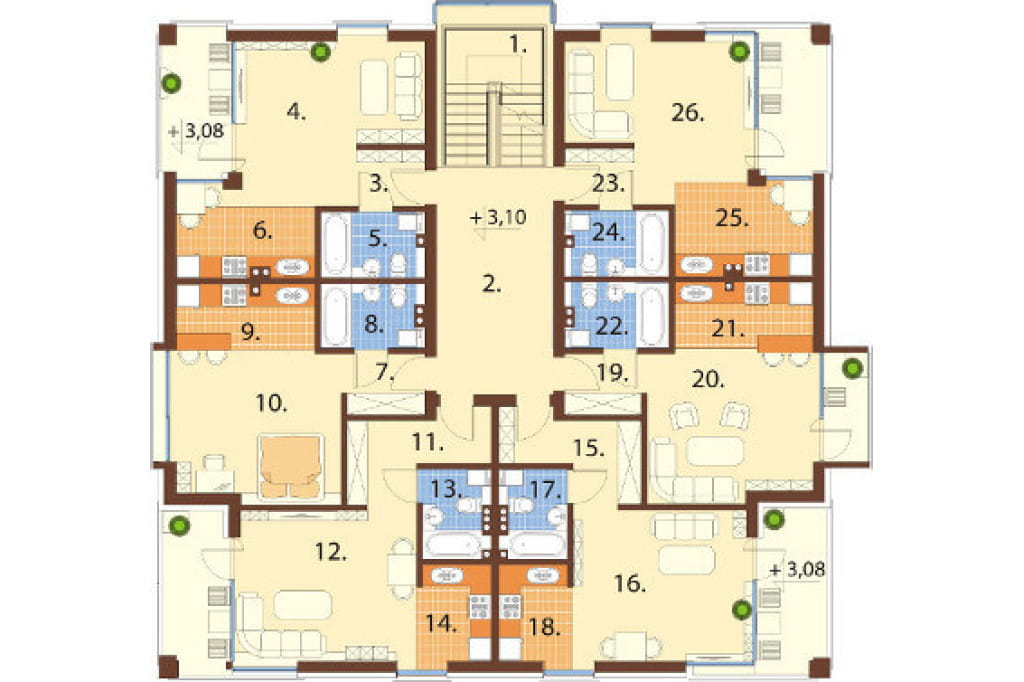

Rzut pierwszego piętra
Piętro I: 236,00 m2
1. Schody + komunikacja 21,02m2
2. Hall 19,27 m2
Lokal 1: 35,47 m2 + balkon 8 m2
3. Hall 2,89 m2
4. Pokój dzienny 17,80 m2
5. Łazienka 5,01 m2
6. Kuchnia 9,77 m2
Lokal 2: 35,84 m2
7. Hall 7,27 m2
8. Łazienka 4,96 m2
9. Kuchnia 4,92 m2
10. Pokój dzienny 18,69 m2
Lokal 3: 35,88 m2 + balkon 8 m2
11. Hall 7,31 m2
12. Pokój dzienny 17,77 m2
13. Łazienka 4,52 m2
14. Kuchnia 6,28 m2
Lokal 4: 36,72 m2 + balkon 8 m2
15. Hall 7,16 m2
16. Pokój dzienny 17,64 m2
17. Łazienka 4,54 m2
18. Kuchnia 7,38 m2
Lokal 5: 33,51 m2 + balkon 8 m2
19. Hall 3,45 m2
20. Pokój dzienny 17,99 m2
21. Kuchnia 7,14 m2
22. Łazienka 4,93 m2
Lokal 6: 36,15 m2 + balkon 7 m2
23. Hall 3,56 m2
24. Łazienka 4,96 m2
25. Kuchnia 9,70 m2
26. Pokój dzienny 17,93 m2

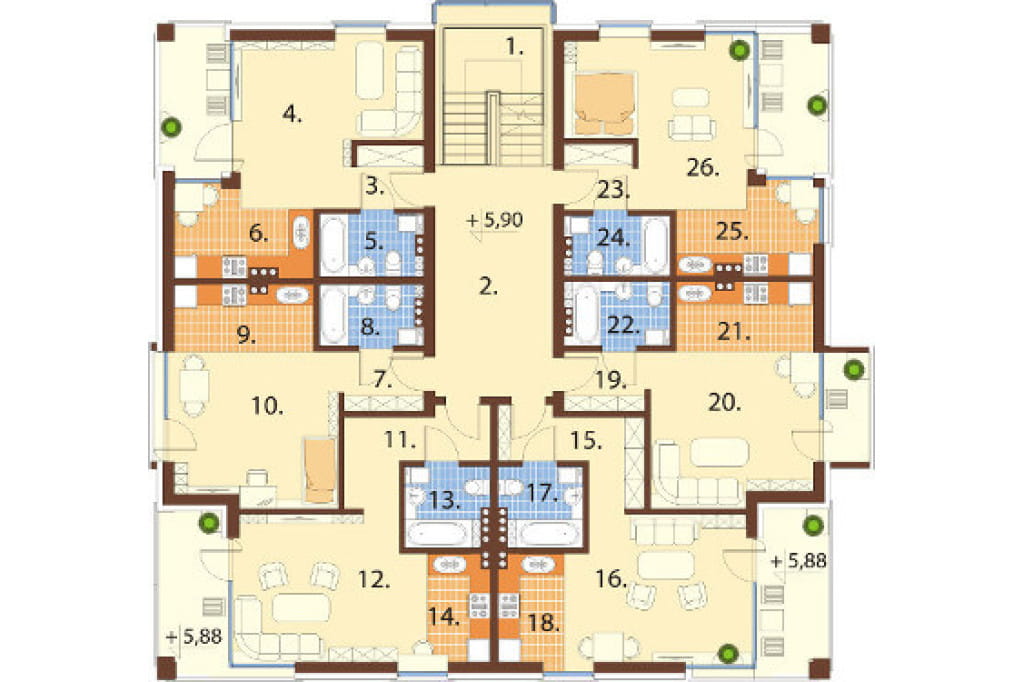

Rzut drugiego piętra
Piętro II: 234,48 m2
1. Schody 6,21 m2
2. Hall 19,37 m2
Lokal 1: 34,07 m2 + balkon 8 m2
3. Hall 3,06 m2
4. Pokój dzienny 17,19 m2
5. Łazienka 4,77 m2
6. Kuchnia 9,05 m2
Lokal 2: 34,07 m2
7. Hall 3,54 m2
8. Łazienka 4,68 m2
9. Kuchnia 6,03 m2
10. Pokój dzienny 18,76 m2
Lokal 3: 36,60 m2 + balkon 9 m2
11. Hall 6,96 m2
12. Pokój dzienny 17,71 m2
13. Łazienka 5,04 m2
14. Kuchnia 6,89 m2
Lokal 4: 36,48 m2 + balkon 9 m2
15. Hall 7,08 m2
16. Pokój dzienny 17,21 m2
17. Łazienka 5,04 m2
18. Kuchnia 7,15 m2
Lokal 5: 33,00 m2 + wykusz 3 m2
19. Hall 3,50 m2
20. Pokój dzienny 17,95 m2
21. Kuchnia 6,59 m2
22. Łazienka 4,96 m2
Lokal 6: 35,74 m2 + balkon 8 m2
23. Hall 3,31 m2
24. Łazienka 4,65 m2
25. Kuchnia 9,98 m2
26. Pokój dzienny 17,80 m2

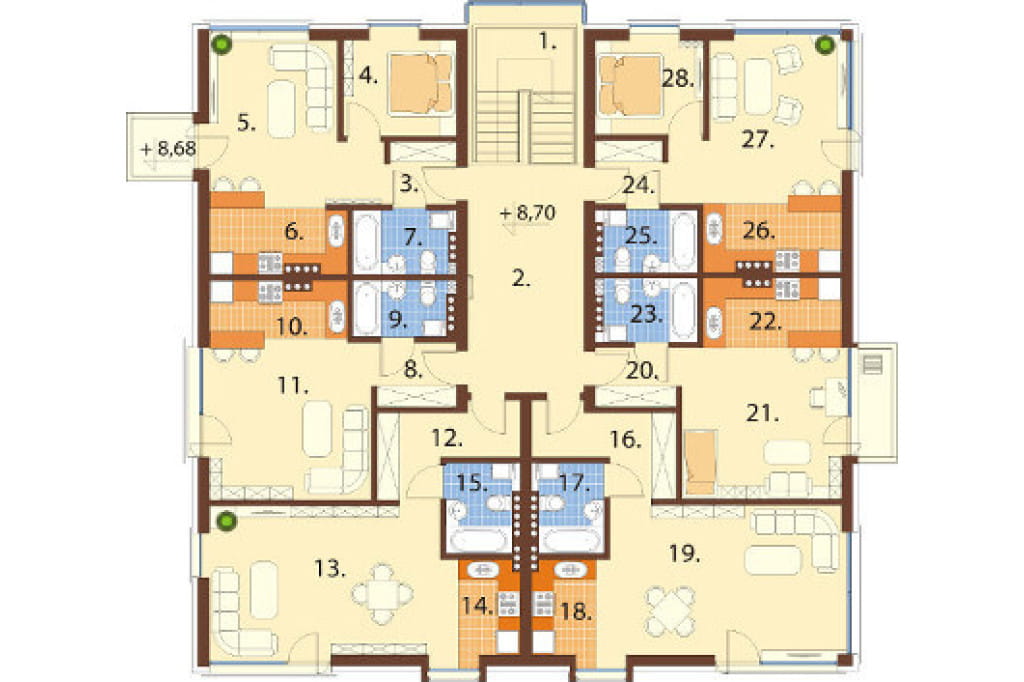

Rzut trzeciego piętra
1. Schody 6,21 m2
2. Hall 19,37 m2
Lokal 1: 40,88 m2 + balkon 2,61 m2
3. Hall 3,17 m2
4. Sypialnia 8,04 m2
5. Pokój dzienny 18,66 m2
6. Kuchnia 6,06 m2
7. Łazienka 4,95 m2
Lokal 2: 33,55 m2
8. Hall 3,93 m2
9. Łazienka 4,35 m2
10. Kuchnia 6,08 m2
11. Pokój dzienny 19,19 m2
Lokal 3: 43,56 m2
12. Hall 7,44 m2
13. Pokój dzienny 23,59 m2
14. Kuchnia 7,55 m2
15. Łazienka 4,98 m2
Lokal 4: 44,28 m2
16. Hall 7,44 m2
17. Łazienka 4,92 m2
18. Kuchnia 8,09 m2
19. Pokój dzienny 23,83 m2
Lokal 5: 33,64 m2 + wykusz 3 m2
20. Hall 3,60 m2
21. Sypialnia 18,36 m2
22. Kuchnia 6,89 m2
23. Łazienka 4,79 m2
Lokal 6: 42,27 m2
24. Hall 4,65 m2
25. Łazienka 4,82 m2
26. Kuchnia 6,69 m2
27. Pokój dzienny 18,48 m2
28. Sypialnia 7,63 m2

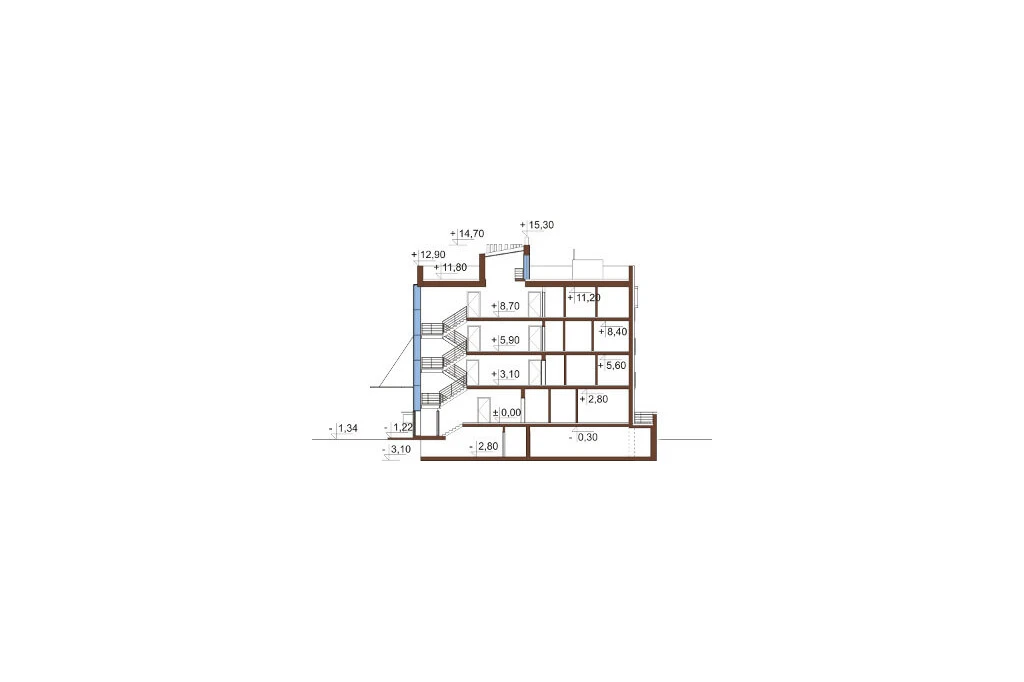

Przekrój
Model

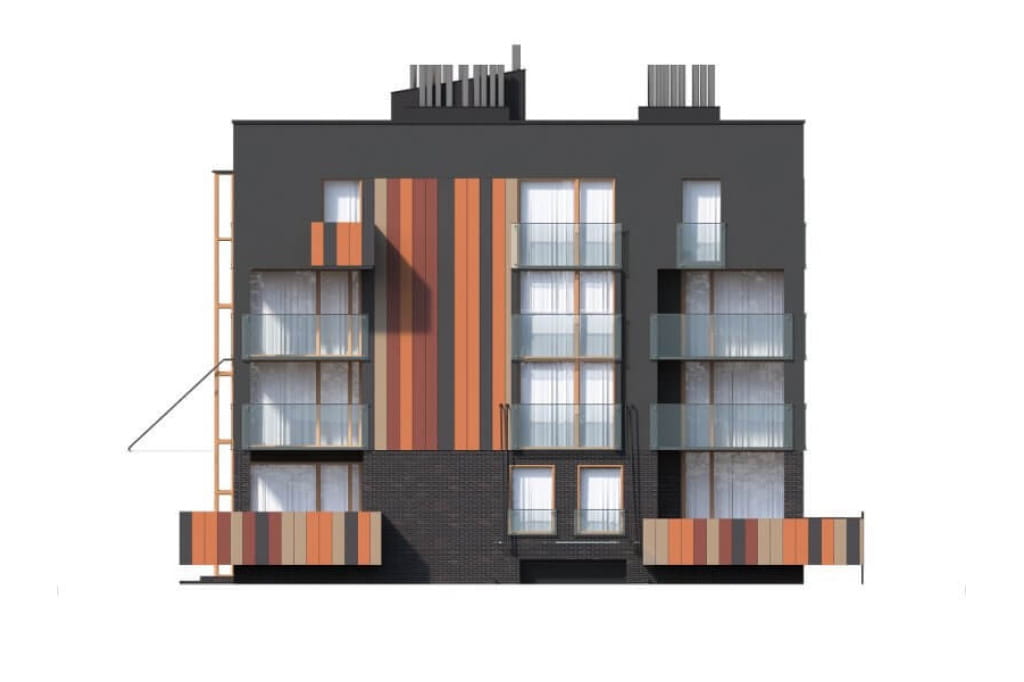

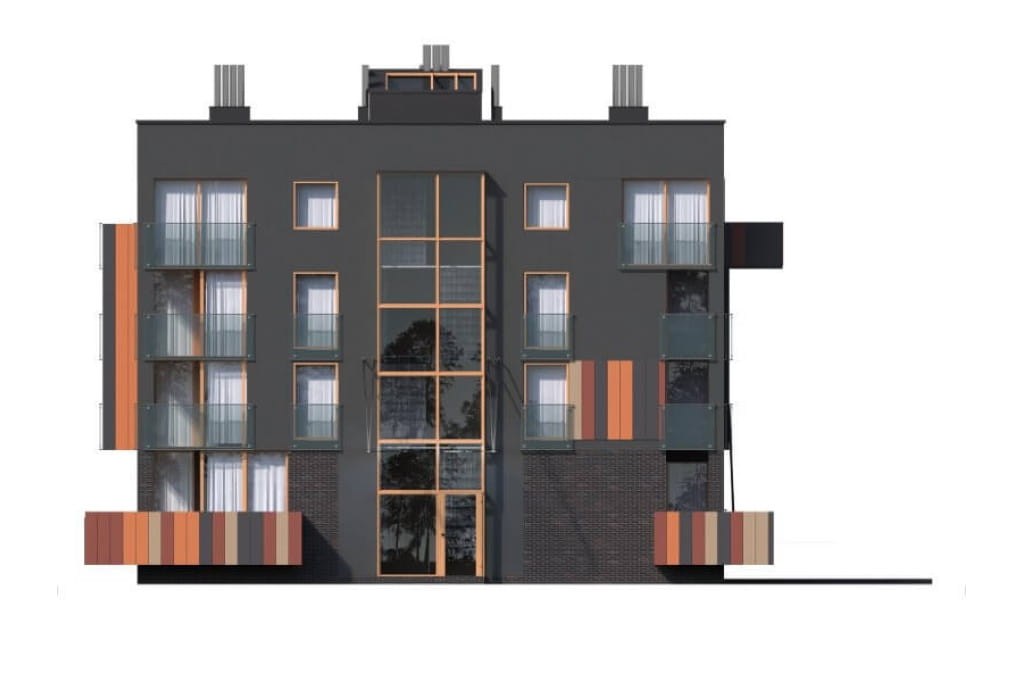

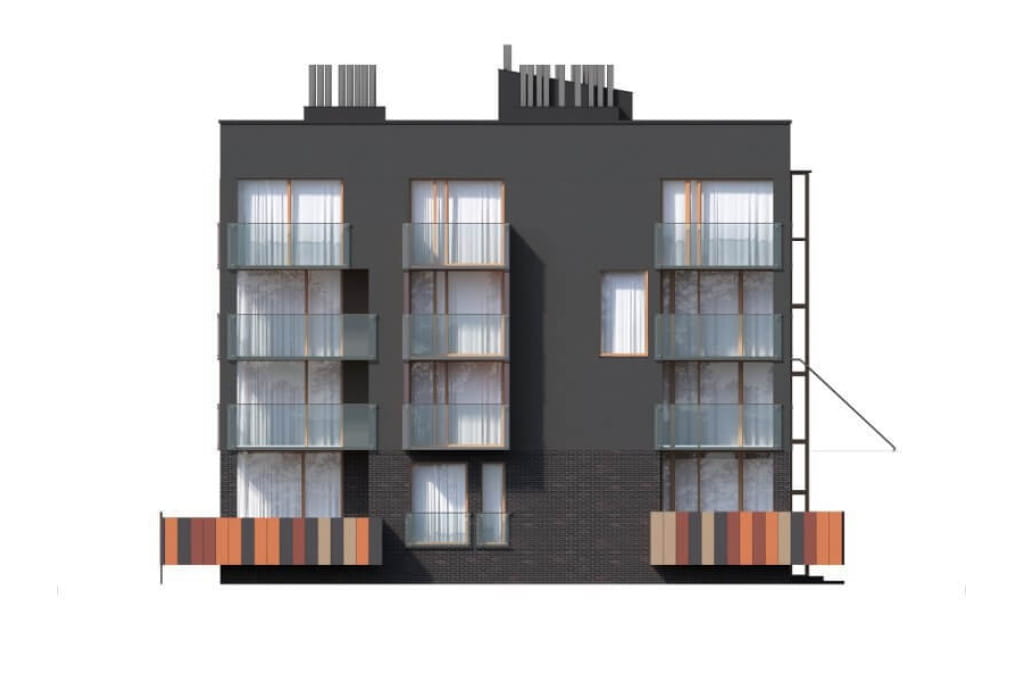

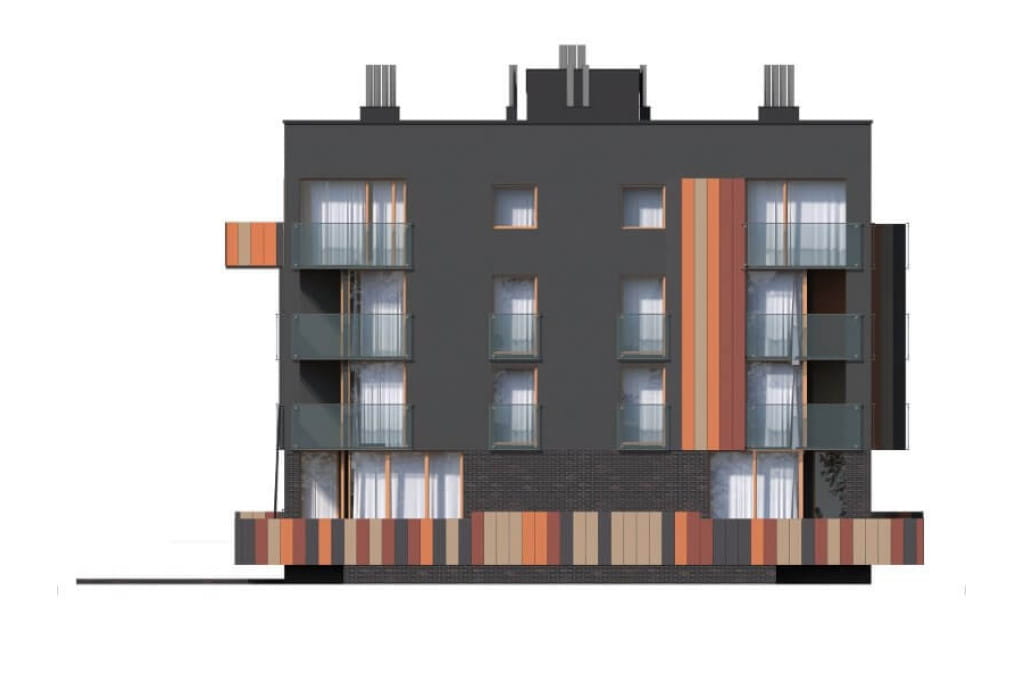

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny Porotherm 30 cm, styropian 15 cm, tynk cienkowarstwowy
Stropy w budynku: żelbetowe
Kąt nachylenia dachu: 3°
Program:
Kondygnacja podziemna: stanowiska parkingowe, 10 komórek lokatorskich, pomieszczenie techniczne
Kondygnacje nadziemne:
Parter: 4 lokale mieszkalne o powierzchniach użytkowych: 68.64 m2 + taras 28.28 m2, 56.72 m2 + taras 28.28 m2, 50.75 m2 + taras 23.16 m2, 38.87 m2 + taras 16.89 m2
I piętro: 6 lokali mieszkalnych o powierzchniach użytkowych: 54.74 m2 + balkon 8 m2, 35.84 m2, 35.88 m2 + balkon 8 m2,
33.51 m2 + balkon 8 m2, 33.51 m2+ wykusz 3 m2, 36.15 m2 + balkon 7 m2
II piętro: 6 lokai mieszkalnych o powierzchniach użytkowych: 34.07 m2 + balkon 8 m2, 33.01 m2, 36.60 m2 + balkon 9 m2, 36.48 m2 + balkon 9 m2, 33.00 m2 + wykusz 3 m2, 35.74 + balkon 8 m2
III piętro: 6 lokali mieszkalnych o powierzchniach użytkowych: 40.88 m2 + balkon 2.61 m2, 33.55 m2, 43.56 m2, 44.28 m2, 33.64 m2 + wykusz 3 m2, 40.78 m2
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem.
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 25 - 30
- Długość działki/dłuższy bok (m) 25 - 30
- Wysokość budynku (m) 15 - 20
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 985.99
- Powierzchnia użytkowa (m²) 1250.01
- Powierzchnia zabudowy (m²) 412.14
- Szerokość budynku/krótszy bok (m) 17.61
- Długość budynku/dłuższy bok (m) 18.13
- Wysokość budynku (m) 16.64
- Szerokość działki/krótszy bok (m) 25.61
- Długość działki/dłuższy bok (m) 26.13
- Kąt nachylenia dachu (°) 3
- Rodzaj dachu płaski
- Piwnica podpiwniczony
- Garaż garaż wielostanowiskowy
- Poddasze piętro
- Liczba sypialni na parterze 4
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 3194.89
- Styl modernistyczny
- Liczba kondygnacji pow. 4
- Rodzaj ogrzewania gazowe
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 115
- Liczba wszystkich pokoi 6-10
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny tak
- Pomieszczenie socjalne nie
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
