Projekt domu

BUDYNEK WIELORODZINNY
Kod: L-6549
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 37 600 PLN KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 985.99 m²



zobacz realizacje naszych projektów

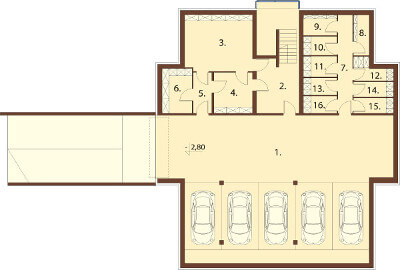

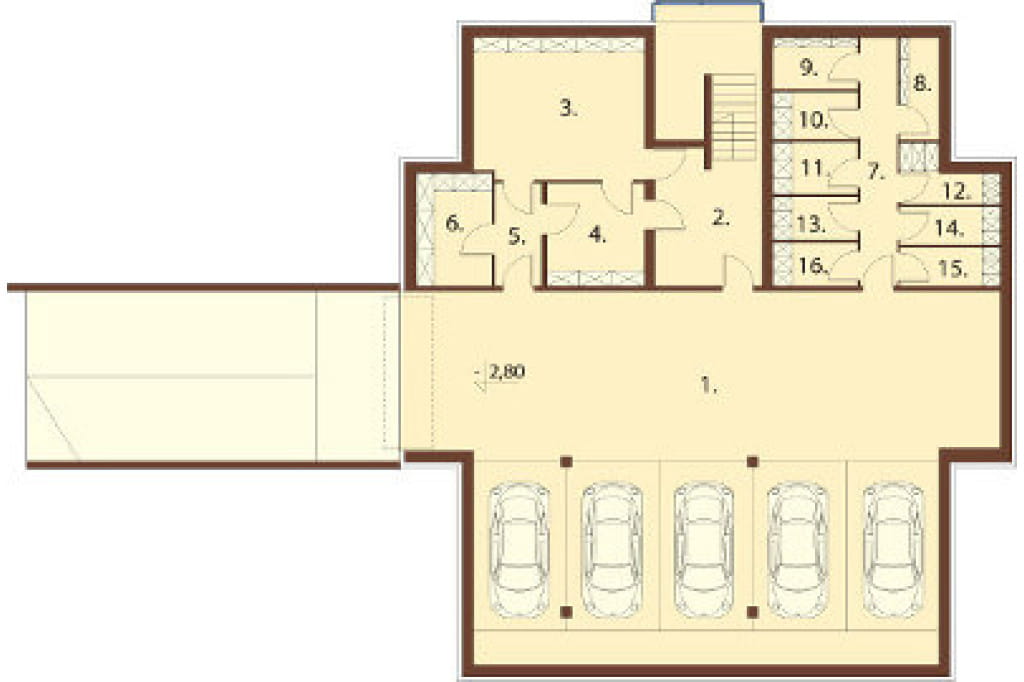

Rzut piwnicy



Projekt domu L-6549 - rzut

PIWNICE  265,02 m2

1. GARAŻ 169,40 m2
2. SCHODY+KOMUNIKACJA 17,91 m2
3. POMIESZCZENIE TECHNICZNE 21,06 m2
4. POMIESZCZENIE GOSPODARCZE 8,75 m2
5. KORYTARZ 4,27 m2
6. KOMÓRKA LOKATORSKA M11 3,75 m2
7. KORYTARZ 8,04 m2
8. KOMÓRKA LOKATORSKA M1 3,54 m2
9. KOMÓRKA LOKATORSKA M5 3,84 m2
10. KOMÓRKA LOKATORSKA M6 3,52 m2
11. KOMÓRKA LOKATORSKA M7 3,90 m2
12. KOMÓRKA LOKATORSKA M2 3,78 m2
13. KOMÓRKA LOKATORSKA M8 3,23 m2
14.KOMÓRKA LOKATORSKA M3 3,40 m2
15. KOMÓRKA LOKATORSKA M4 3,40 m2
16. KOMÓRKA LOKATORSKA M9 3,23 m2

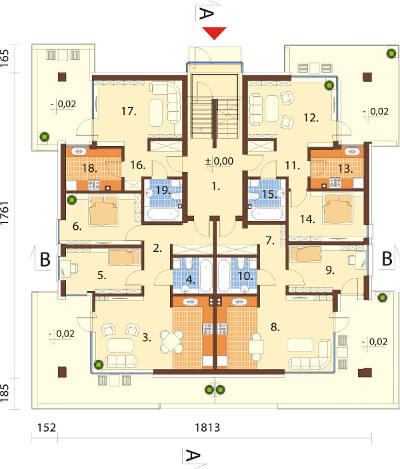

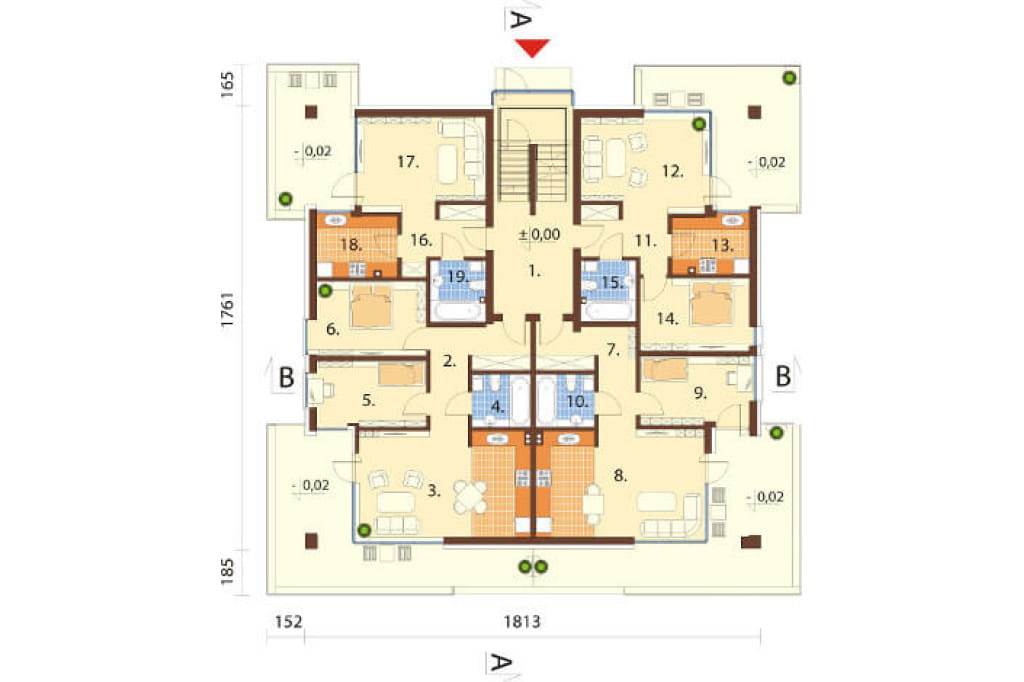

Rzut parteru



Projekt domu L-6549 - rzut

  PARTER     236,00 m2

1. SCHODY+KOMUNIKACJA 17,91 m2
Lokal 1.    68,64 m2 + taras 28,28 m2
2. HALL 10,06 m2
3. POKÓJ DZIENNY Z ANEKSEM 29,28 m2
4. ŁAZIENKA 4,91 m2
5. SYPIALNIA 11,43 m2
6. SYPIALNIA 12,96 m2
Lokal 2.    56,72 m2 + taras 28,28 m2
7. HALL 10,83 m2
8. POKÓJ DZIENNY Z ANEKSEM 29,08 m2
9. SYPIALNIA 11,90 m2
10. ŁAZIENKA 4,91 m2
Lokal 3.    50,75 m2 + taras 23,16 m2
11. HALL 6,27 m2
12. POKÓJ DZIENNY 19,25 m2
13. KUCHNIA 7,23 m2
14. SYPIALNIA 12,67 m2
15. ŁAZIENKA 5,33 m2
Lokal 4.   38,87m2 + taras 16,89 m2
16. HALL 7,44 m2
17. POKÓJ DZIENNY 17,99 m2
18. KUCHNIA 8,01 m2
19. ŁAZIENKA 5,43 m2

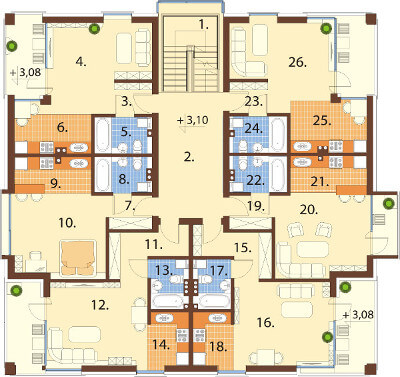

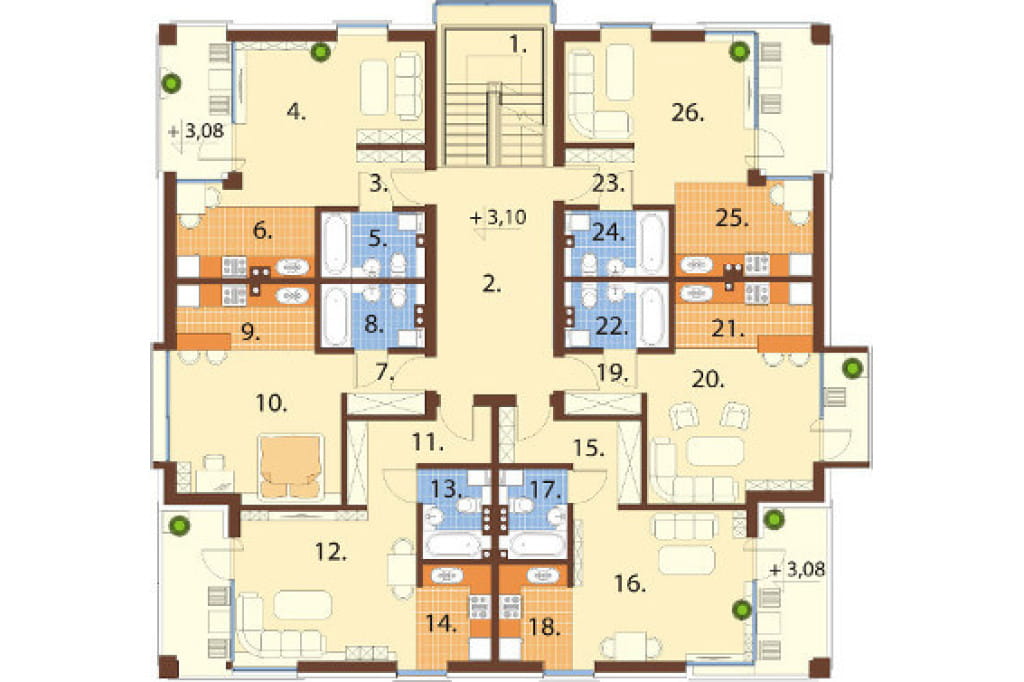

Rzut I piętra



Projekt domu L-6549 - rzut

 PIĘTRO 1        236,00 m2

1. SCHODY+KOMUNIKACJA 21,02m2
2. HALL 19,27 m2
Lokal 1.     35,47 m2 + balkon 8 m2
3. HALL 2,89 m2
4. POKÓJ DZIENNY 17,80 m2
5. ŁAZIENKA 5,01m2
6. KUCHNIA 9,77 m2
Lokal 2.     35,84 m2
7. HALL 7,27 m2
8. ŁAZIENKA 4,96 m2
9. KUCHNIA 4,92 m2
10. POKÓJ DZIENNY 18,69 m2
Lokal 3.    35,88 m2.+balkon 8 m2
11. HALL 7,31 m2
12. POKÓJ DZIENNY 17,77 m2
13. ŁAZIENKA 4,52 m2
14. KUCHNIA 6,28 m2
Lokal 4.    36,72 m2+ balkon 8 m2
15. HALL 7,16 m2
16. POKÓJ DZIENNY 17,64 m2
17. ŁAZIENKA 4,54 m2
18. KUCHNIA 7,38 m2
Lokal 5.     33,51 m2+ balkon 8  m2
19. HALL 3,45 m2
20. POKÓJ DZIENNY 17,99 m2
21. KUCHNIA 7,14 m2
22. ŁAZIENKA 4,93 m2
Lokal 6.       36,1 5m2 + balkon 7 m2
23. HALL 3,56 m2
24. ŁAZIENKA 4,96 m2
25. KUCHNIA 9,70 m2
26. POKÓJ DZIENNY 17,93 m2

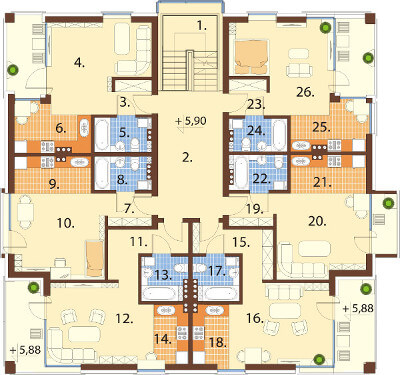

Rzut II piętra



Projekt domu L-6549 - rzut

  PIĘTRO 2       234,48 m2

1. SCHODY 6,21m2
2. HALL 19,37 m2
Lokal 1.     34,07m2 + balkon 8 m2
3. HALL 3,06 m2
4. POKÓJ DZIENNY 17,19 m2
5. ŁAZIENKA 4,77 m2
6. KUCHNIA 9,05 m2
Lokal 2.     34,07m2
7. HALL 3,54 m2
8. ŁAZIENKA 4,68 m2
9. KUCHNIA 6,03 m2
10. POKÓJ DZIENNY 18,76 m2
Lokal 3.     36,60 m2 + balkon 9 m2
11. HALL 6,96 m2
12. POKÓJ DZIENNY 17,71 m2
13. ŁAZIENKA 5,04m2
14. KUCHNIA 6,89 m2
Lokal 4.        36,48 m2 + balkon 9 m2
15. HALL 7,08 m2
16. POKÓJ DZIENNY 17,21 m2
17. ŁAZIENKA 5,04 m2
18. KUCHNIA 7,15 m2
Lokal 5.        33,00 m2 + wykusz 3 m2
19. HALL 3,50 m2
20. POKÓJ DZIENNY 17,95 m2
21. KUCHNIA 6,59 m2
22. ŁAZIENKA 4,96 m2
Lokal 6.        35,74 m2 +balkon 8m2
23. HALL 3,31 m2
24. ŁAZIENKA 4,65 m2
25. KUCHNIA 9,98m2
26. POKÓJ DZIENNY 17,80 m2

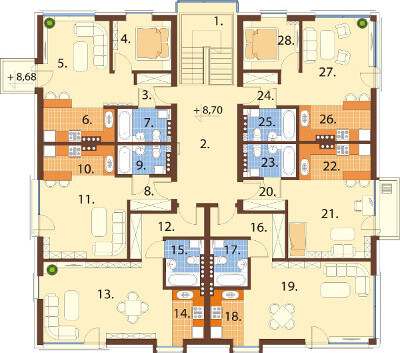

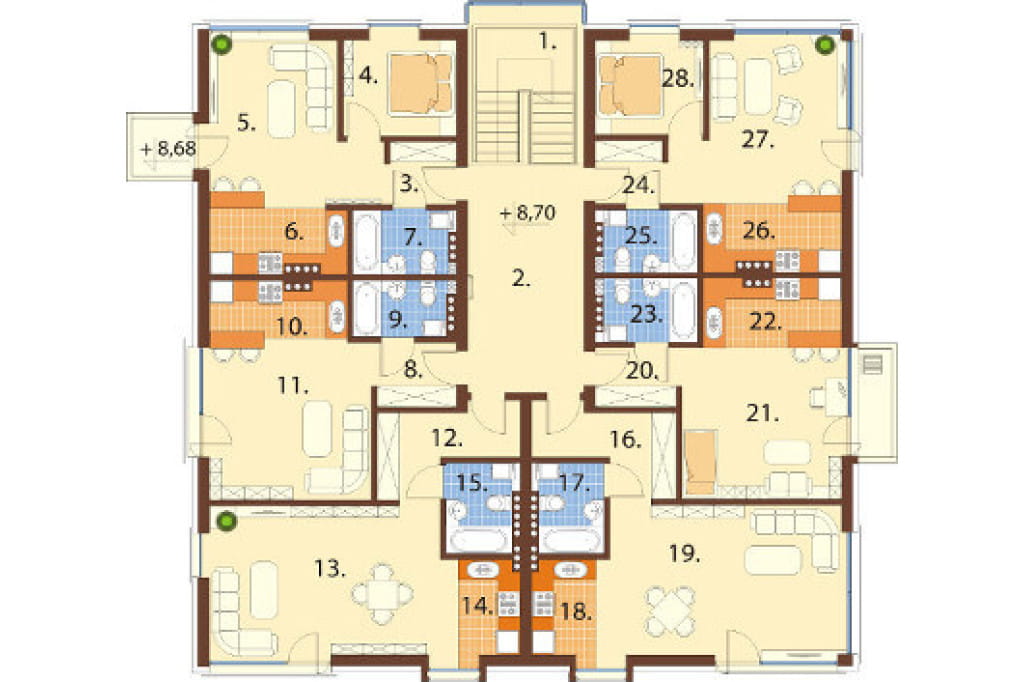

Rzut III piętra



Projekt domu L-6549 - rzut

  PIĘTRO 3      262,27 m2

1. SCHODY 6,21m2
2. HALL 19,37 m2
Lokal1.     40,88 m2 + balkon 2,61 m2
3. HALL 3,17 m2
4. SYPIALNIA 8,04 m2
5. POKÓJ DZIENNY 18,66 m2
6. KUCHNIA 6,06 m2
7. ŁAZIENKA 4,95 m2
Lokal 2.    33,55 m2
8. HALL 3,93 m2
9. ŁAZIENKA 4,35 m2
10. KUCHNIA 6,08 m2
11. POKÓJ DZIENNY 19,19 m2
Lokal 3.    43,56 m2
12. HALL 7,44 m2
13. POKÓJ DZIENNY 23,59 m2
14. KUCHNIA 7,55 m2
15. ŁAZIENKA 4,98 m2
Lokal 4.    44,28 m2
16. HALL 7,44 m2
17. ŁAZIENKA 4,92 m2
18. KUCHNIA 8,09 m2
19. POKÓJ DZIENNY 23,83 m2
Lokal 5.    33,64 m2 + wykusz 3 m2
20. HALL 3,60 m2
21. SYPIALNIA 18,36 m2
22. KUCHNIA 6,89 m2
23. ŁAZIENKA 4,79 m2
Lokal 6.    42,27 m2
24. HALL 4,65 m2
25. ŁAZIENKA 4,82 m2
26. KUCHNIA 6,69 m2
27. POKÓJ DZIENNY 18,48 m2
28. SYPIALNIA 7,63 m2

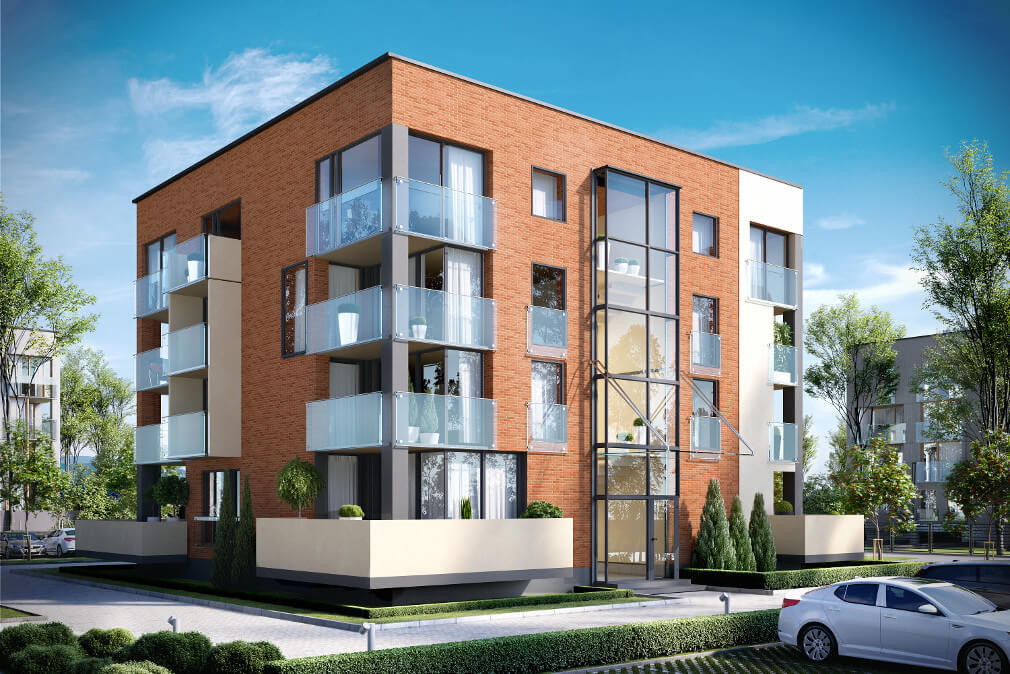

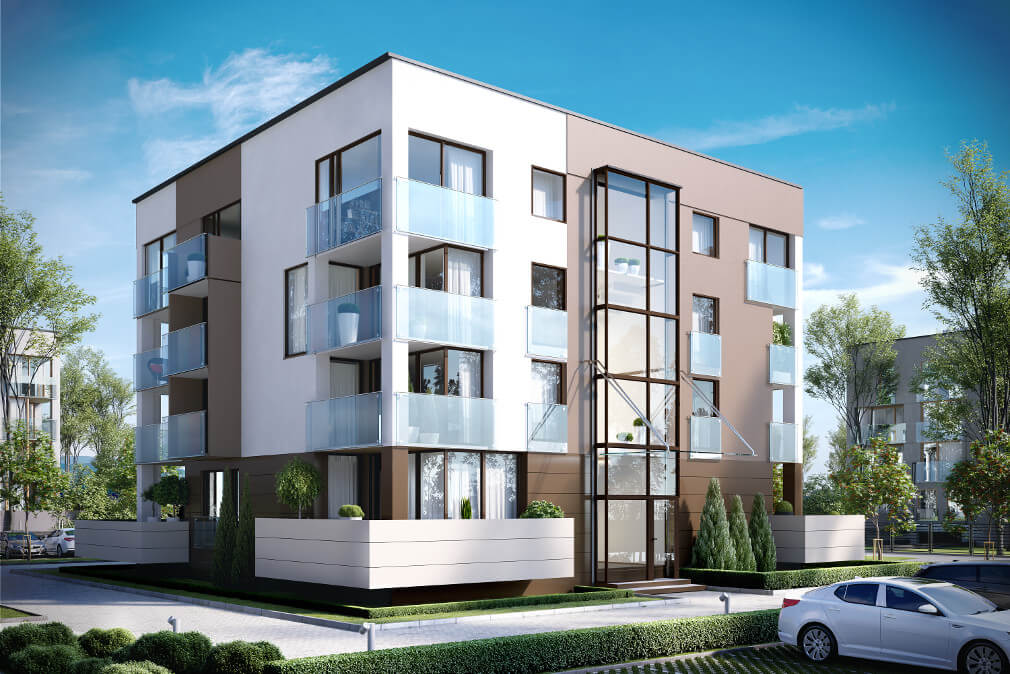

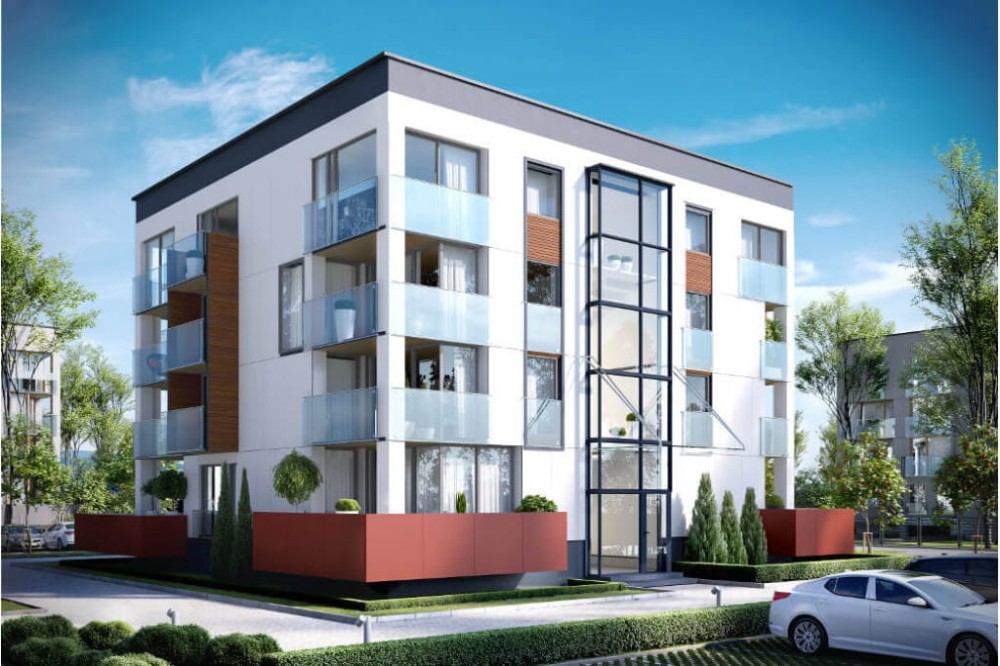

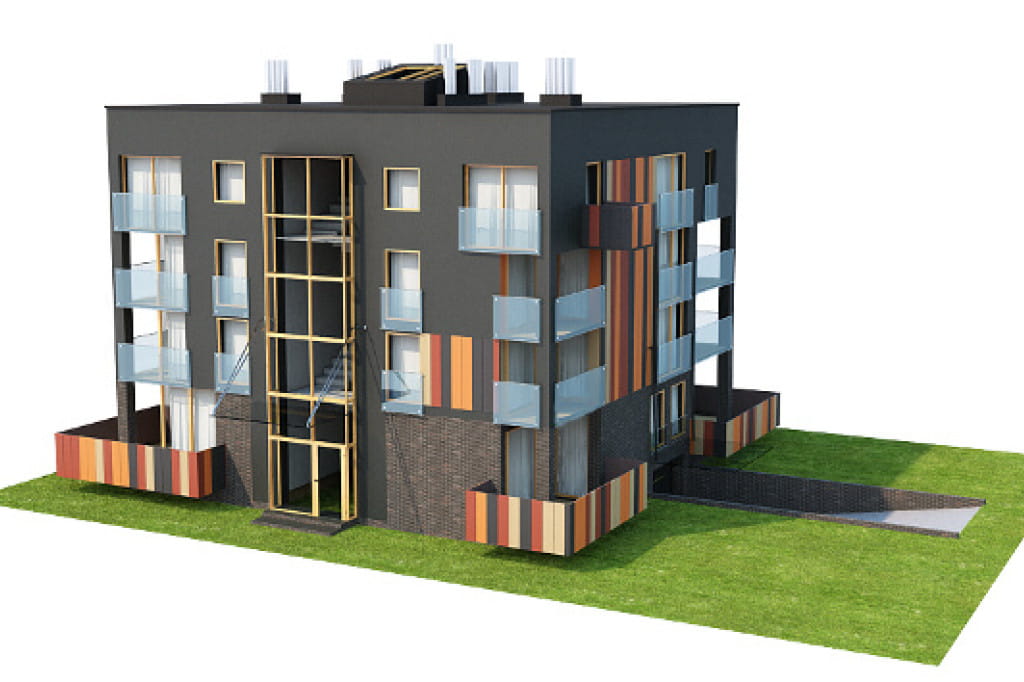

Model



Projekt domu L-6549 - model

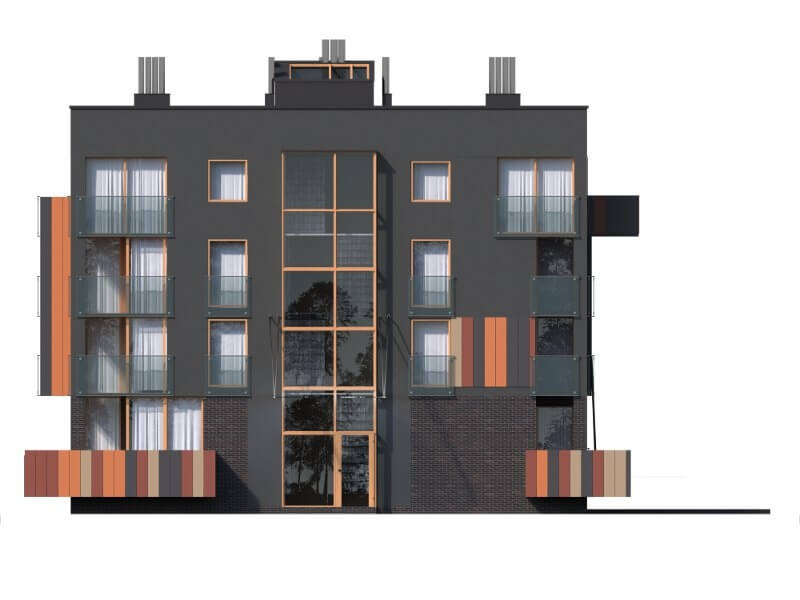

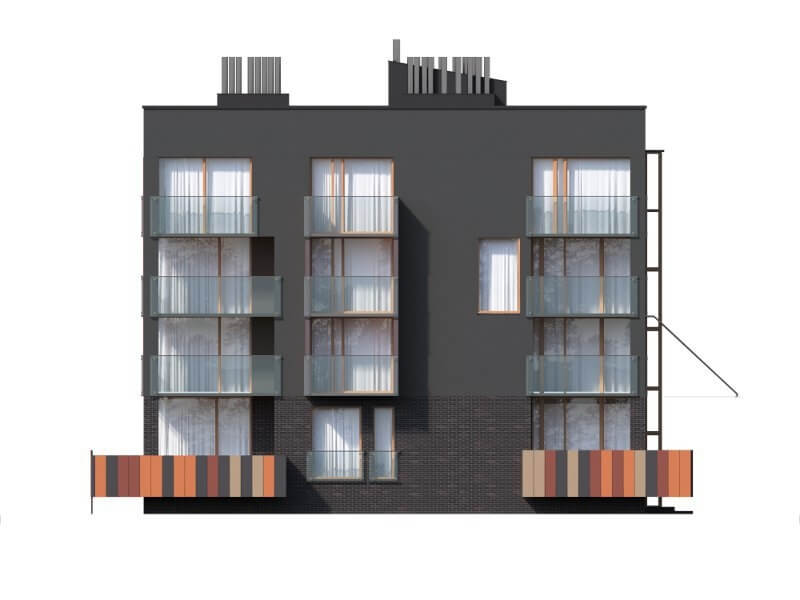

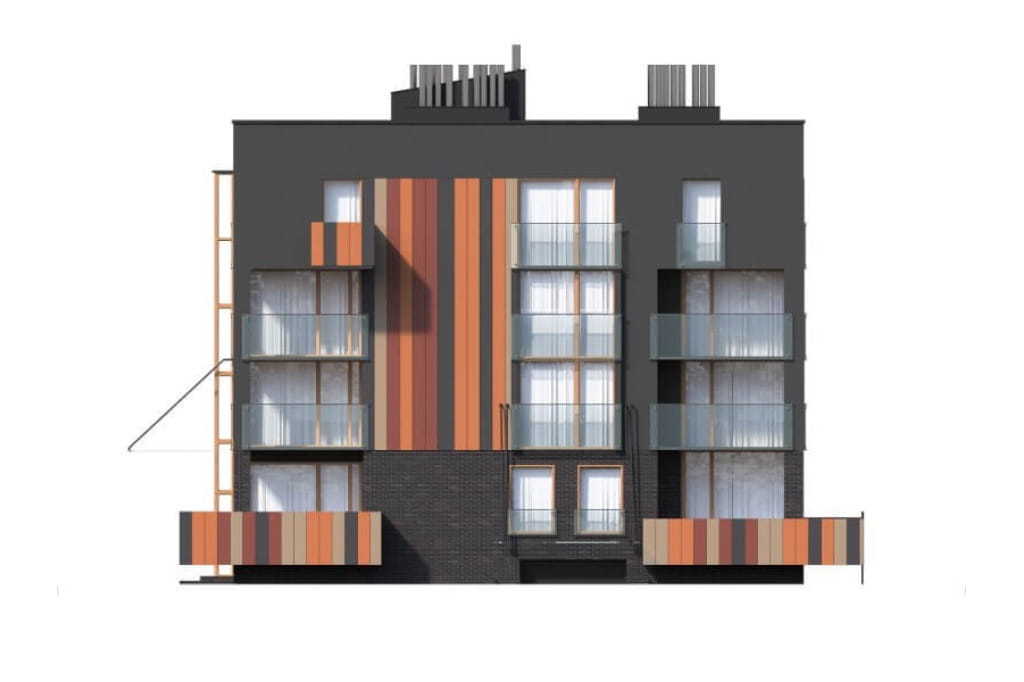

Elewacje



Projekt domu L-6549 - elewacja

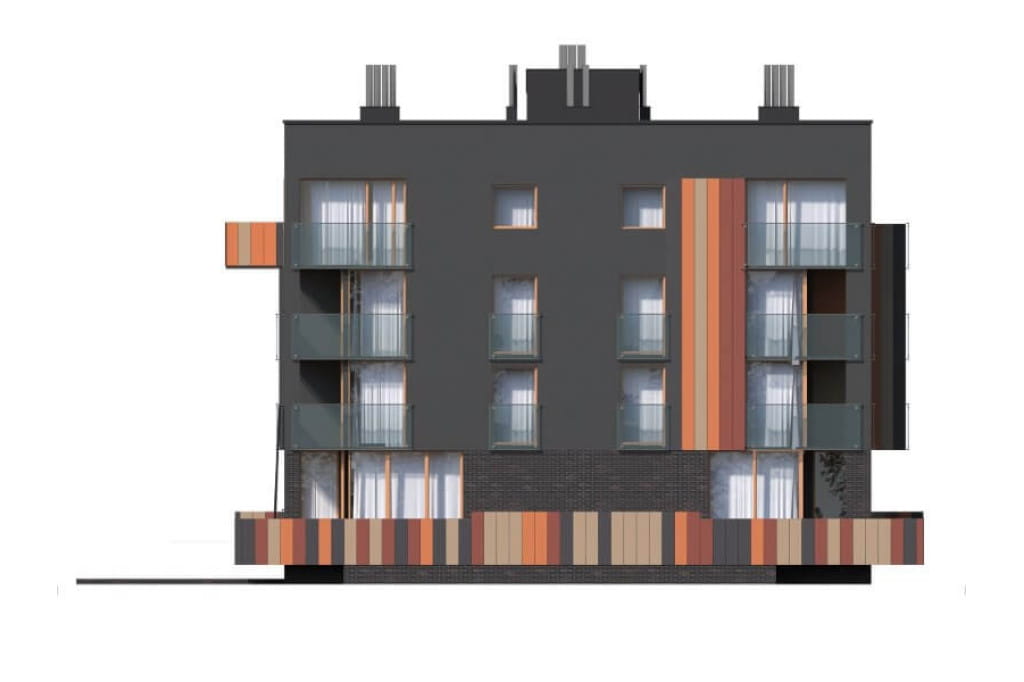

elewacja ogrodowa
Projekt domu L-6549 - elewacja

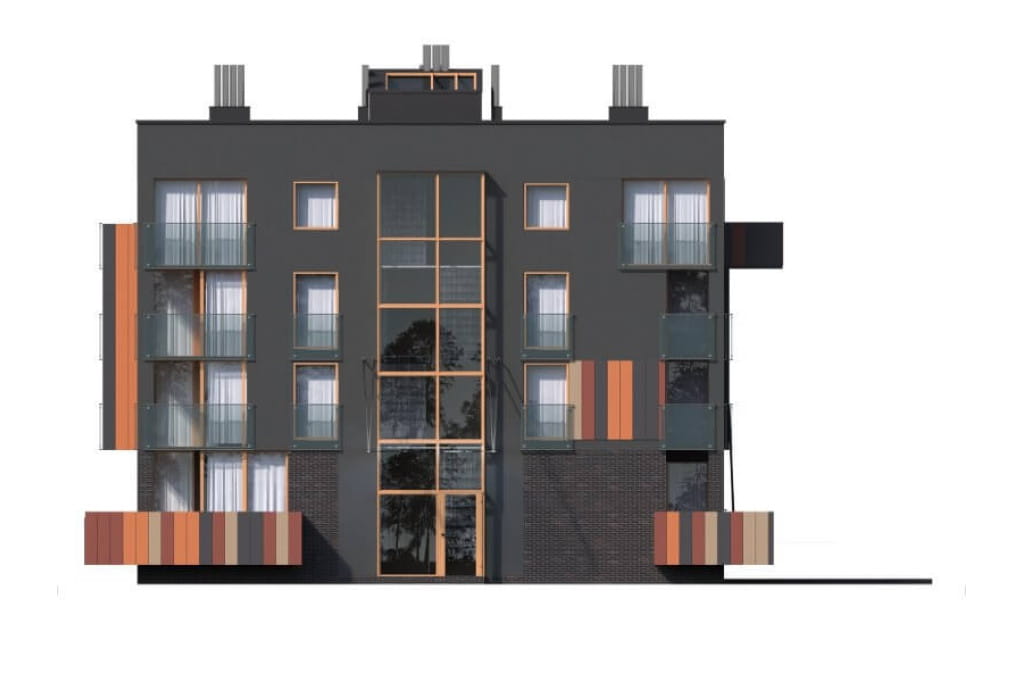

elewacja frontowa
Projekt domu L-6549 - elewacja

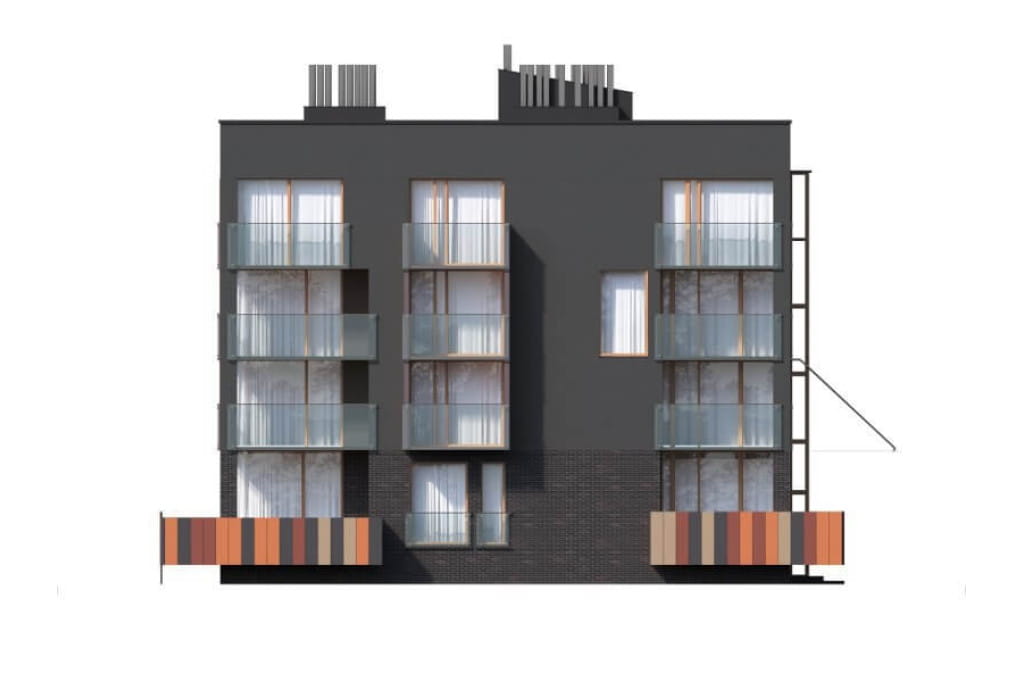

elewacja boczna
Projekt domu L-6549 - elewacja
elewacja boczna

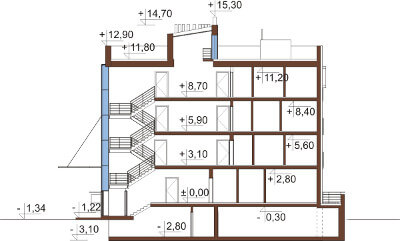

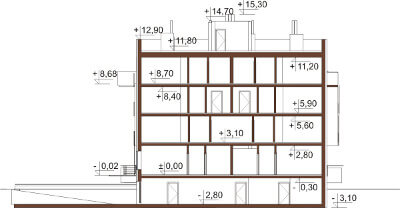

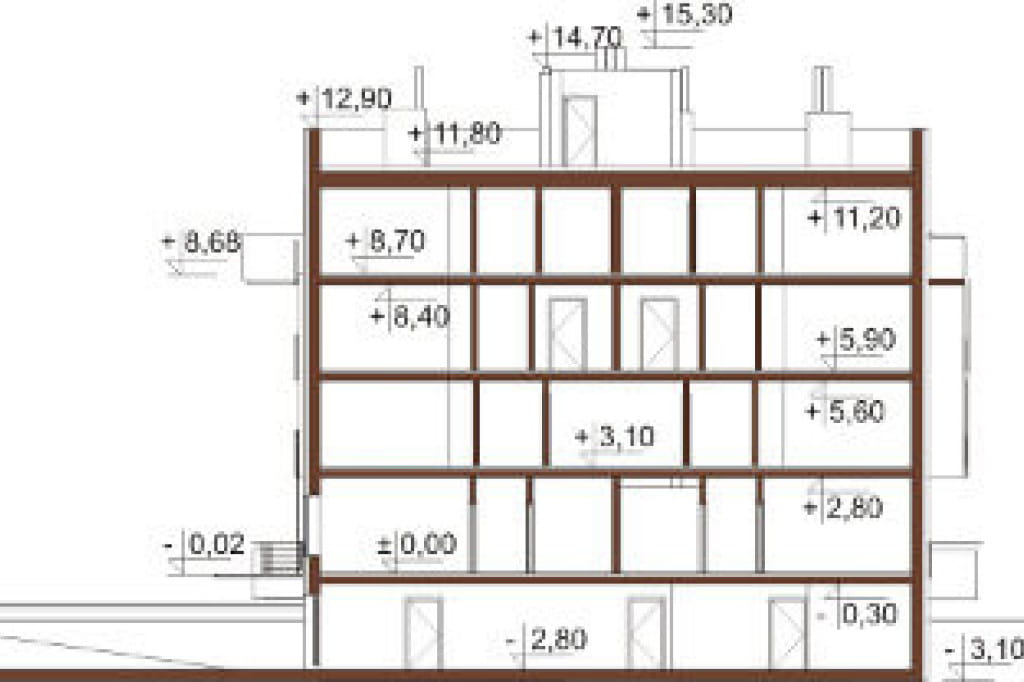

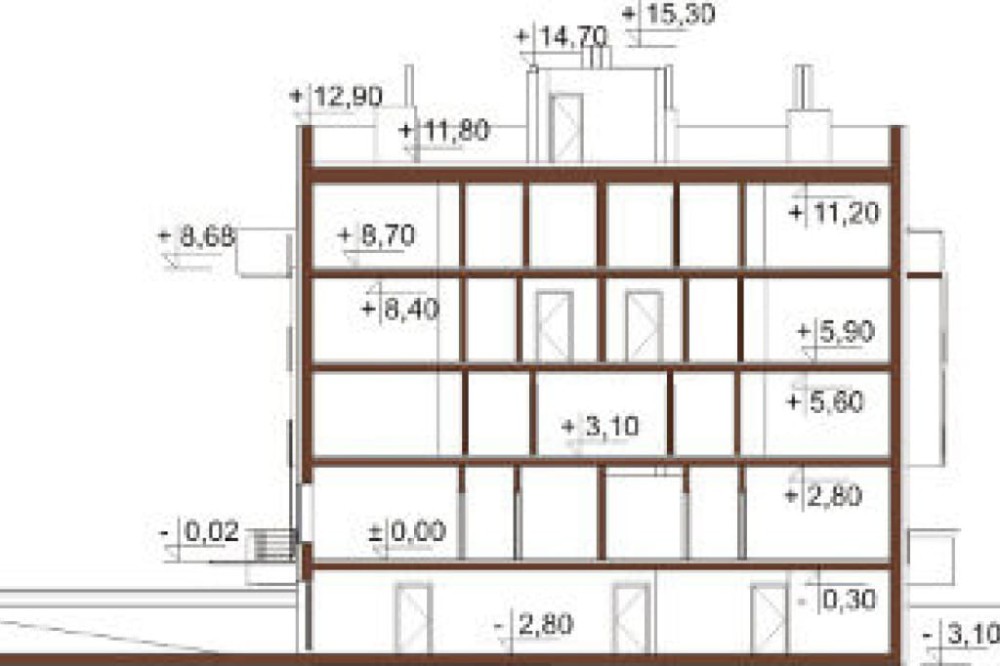

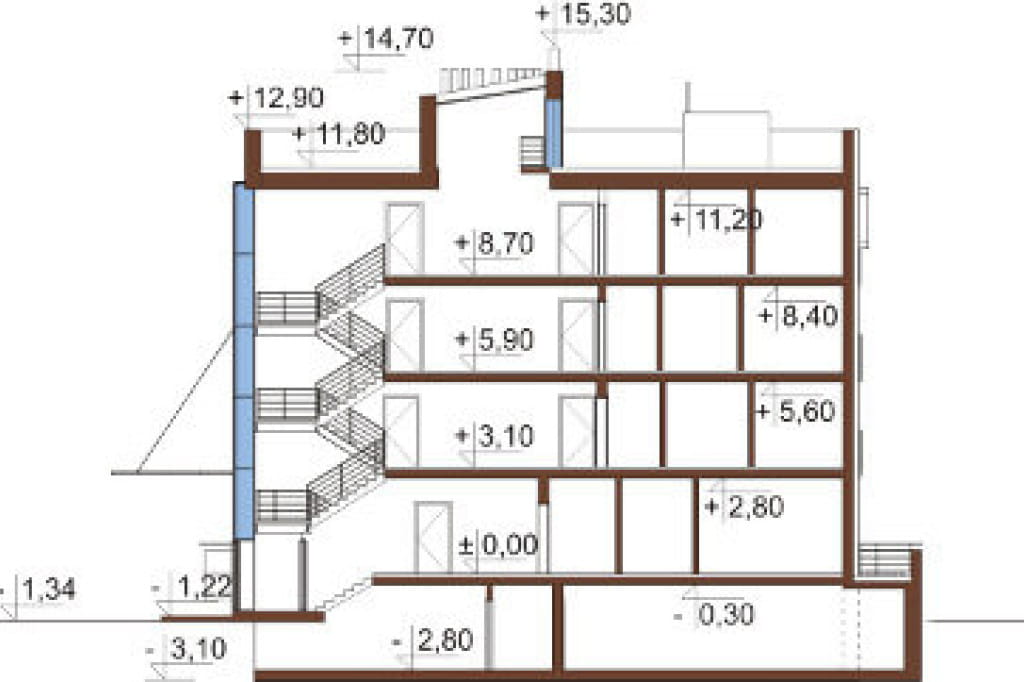

Przekrój



Projekt domu L-6549 - przekrój Projekt domu L-6549 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

 Projekt budynku wielorodzinnego L-6549, 5 - kondygnacyjny, zawierający 22 lokale mieszkalne.
Technologia: ściany zewnętrzne - pustak ceramiczny Porotherm 30 cm, styropian 15 cm, tynk cienkowarstwowy.
Stropy: żelbetowe
Kąt nachylenia dachu: płaski
Program:
Kondygnacja podziemna: stanowiska parkingowe, 10 komórek lokatorskich, pomieszczenie techniczne.
Kondygnacje nadziemne:
parter: 4 lokale mieszkalne o powierzchniach użytkowych: 68,64 m2 + taras 28,28m2,   56,72 m2 + taras 28,28m2,
50,75 m2 + taras 23,16m2,  38,87m2 + taras 16,89m2
I piętro: 6 lokali mieszkalnych o powierzchniach użytkowych: 54,74 m2 + balkon 8m2, 35,84 m2, 35,88 m2.+balkon 8m2,
33,51m2+ balkon 8m2, 33,51m2+ wykusz 3m2, 36,15m2 + balkon 7m2.
II piętro: 6 lokai mieszkalnych o powierzchniach użytkowych: 34,07m2 + balkon 8m2, 33,01m2, 36,60m2 + balkon 9m2,
36,48m2 + balkon 9m2, 33,00m2 + wykusz 3m2, 35,74 +balkon 8m2
III piętro: 6 lokali mieszkalnych o powierzchniach użytkowych: 40,88m2 + balkon 2,61m2, 33,55m2, 43,56m2, 44,28m2,
33,64m2 + wykusz 3m2, 40,78m2

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 412.14 m²
Powierzchnia użytkowa: 1250.01 m²
Kubatura: 3194.89 m³
Szerokość działki: 25.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 5
Liczba pomieszczeń: 115
Kąt nachylenia dachu: 3°
Ilość pokoi: 23
Pokój na parterze: Tak
Wysokość budynku: 16.64 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: piętro
Typ: piętrowe, komercyjne, projekty nowoczesnych domów, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
