Projekt

Zakład Opieki Leczniczej (ZOL)
Kod: LK-62
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 19 800 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

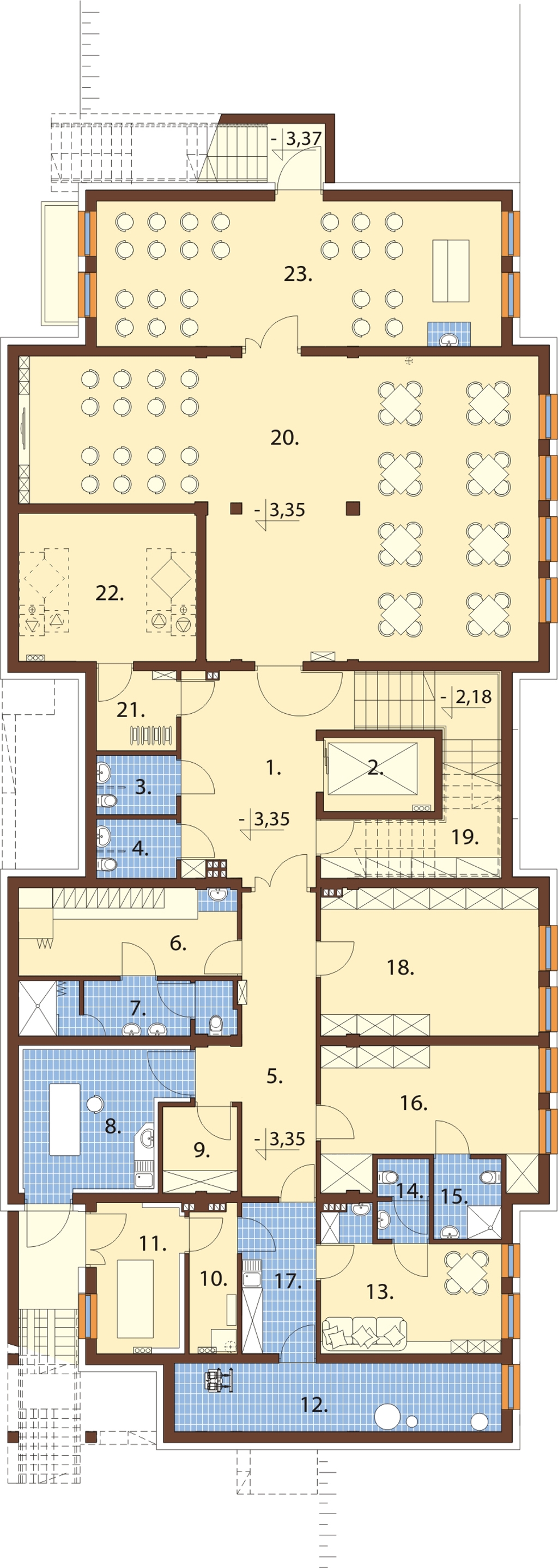

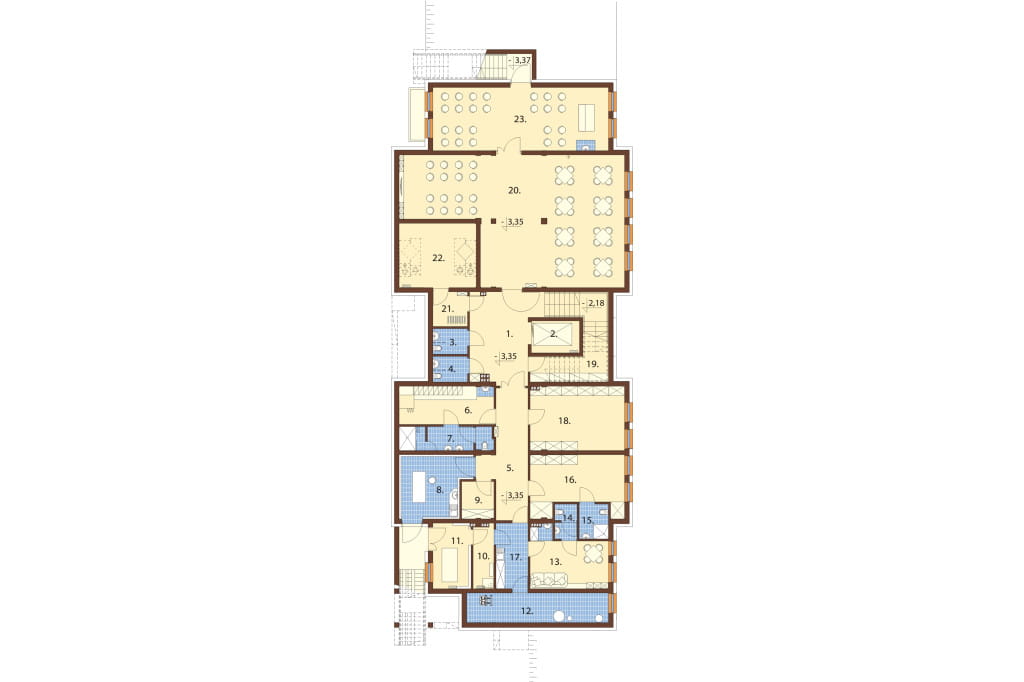

Rzut piwnicy



Projekt LK-62 - rzut

 Piwnice: 365,79 m2



1. Klatka schodowa 29,93 m2
2. Szyb windy
3. WC 3,34 m2
4. WC 3,35 m2
5. Korytarz 18,00 m2
6. Pokój socjalny 13,80 m2
7. WC + natrysk 8,03 m2
8. Post morte 14,26 m2
9. Pomieszczenie na bieliznę czystą 4,55 m2
10. Pomieszczenie UPS 4,97 m2
11. Agregat prądotwórczy 8,64 m2
12. Hydrofornia 16,00 m2
13. Pokój socjalny 15,60 m2
14. WC 2,72 m2
15. Łazienka 3,85 m2
16. Magazyn 19,31 m2
17. Magazyn / pom. gospodarcze 7,98 m2
18. Magazyn 23,04 m2
19. Magazyn 9,42 m2
20. Świetlica 93,06 m2
21. Wózkownia 4,54 m2
22. Wentylatornia 18,93 m2
23. Kaplica 42,47 m2


W piwnicy zaprojektowaliśmy strefę przeznaczoną dla kuracjuszy, w skład której wchodzi świetlica oraz kaplica. Jest tu także zaplecze socjalne dla pracowników oraz magazyny. Program uzupełniają pomieszczenia techniczne oraz post mortem.
POWIĘKSZ RZUT

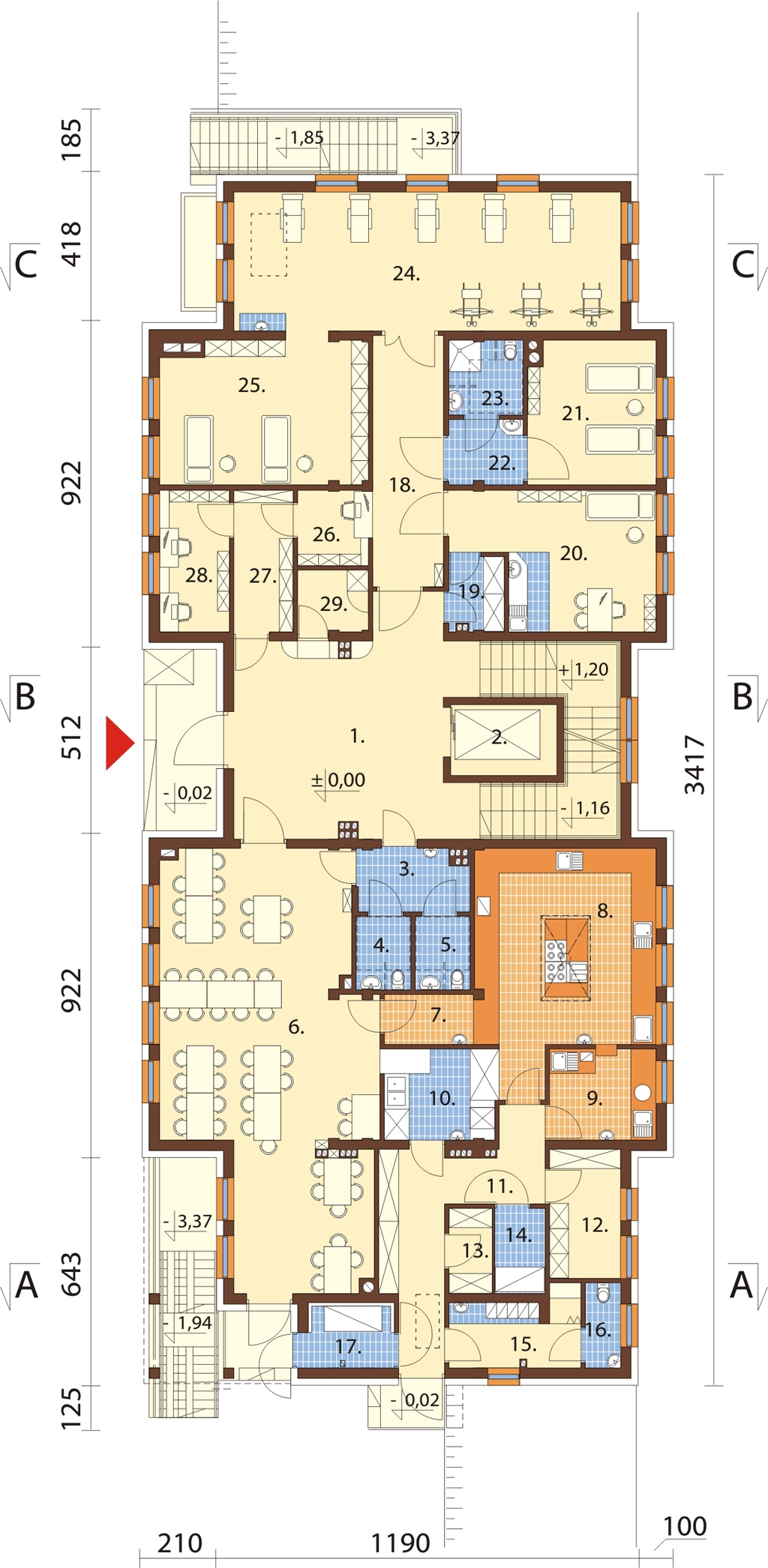

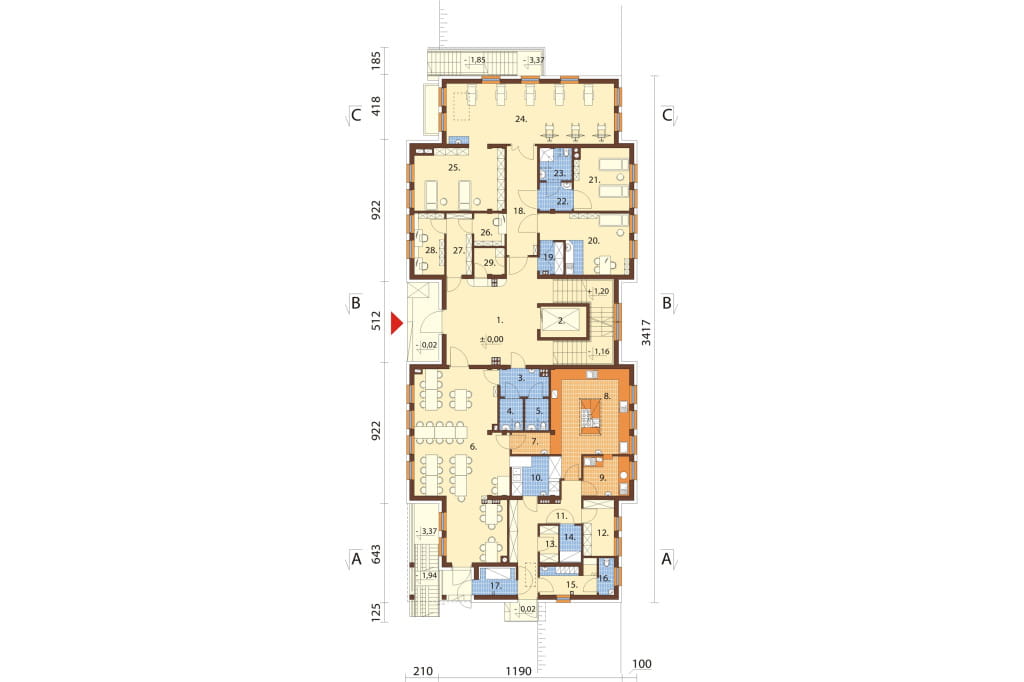

Rzut parteru



Projekt LK-62 - rzut

 Parter: 367,26 m2



1. Klatka schodowa 55,33 m2
2. Szyb windy
3. Przedsionek 5,29 m2
4. WC męskie 3,11 m2
5. WC damskie 3,12 m2
6. Jadalnia 63,17 m2
7. Wydawalnia 3,45 m2
8. Kuchnia 30,02 m2
9. Obróbka warzyw i jaj 7,60 m2
10. Zmywalnia naczyń stołowych 7,87 m2
11. Pom. na szafy na zasoby 15,86 m2
12. Magazyn 7,16 m2
13. Magazyn 2,86 m2
14. Pom. na zamrażarkę 3,33 m2
15. Pokój socjalny 6,97 m2
16. WC 2,31 m2
17. Pom. na odpadki kuchenne 3,78 m2
18. Korytarz 13,93 m2
19. Pom. na odpadki medyczne 3,12 m2
20. Gabint lekarski 19,30 m2
21. Izolatka 14,28 m2
22. Śluza 3,73 m2
23. Łazienka 4,31 m2
24. Rehabilitacja 42,47 m2
25. Rehabilitacja 23,12 m2
26. Dział farmacji 4,13 m2
27. Magazyn działu farmacji 6,53 m2
28. Biuro działu farmacji 7,74 m2
29. Recepcja 3,37 m2



Na parterze jest recepcja, gabinety rehabilitacji, pomieszczenia działu farmacji, gabinet lekarski, izolatka oraz jadalnia wraz z kuchnią i pełnym zapleczem niezbędnym do przygotowania posiłków.
POWIĘKSZ RZUT

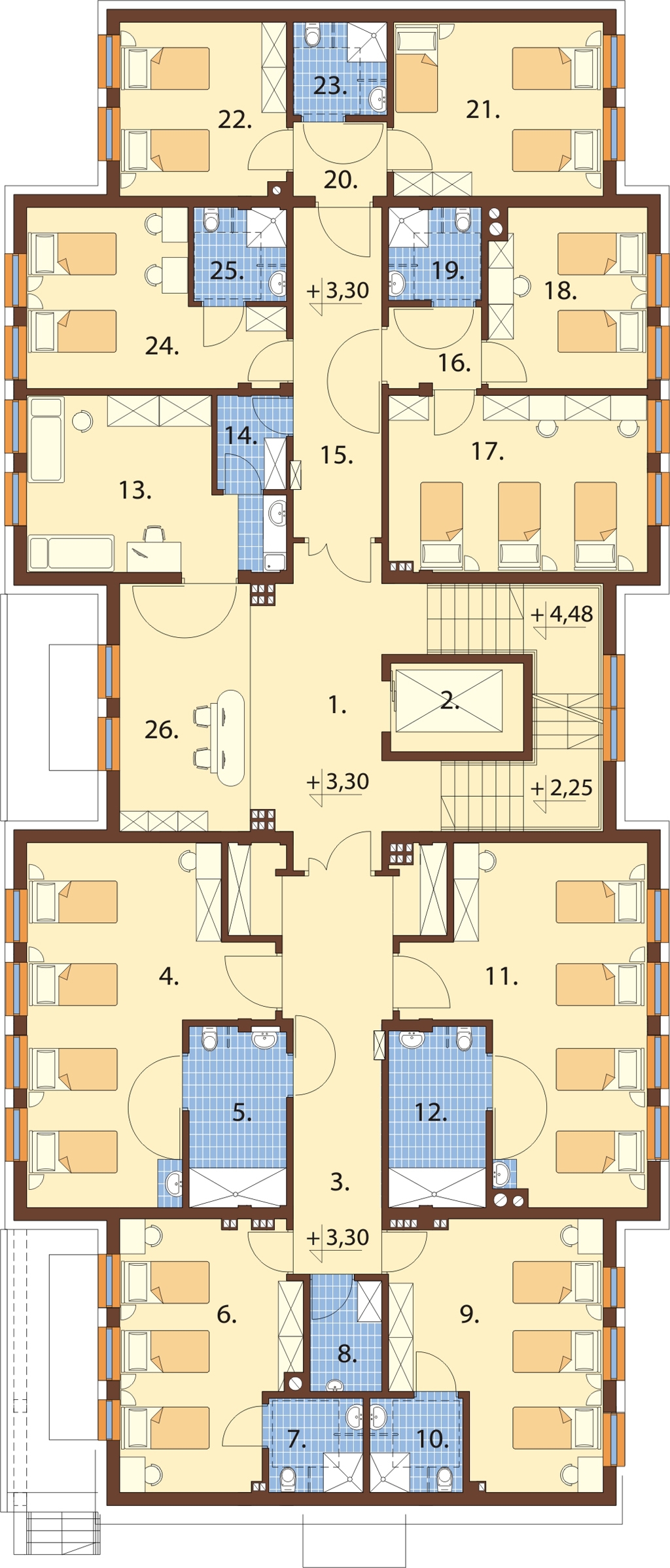

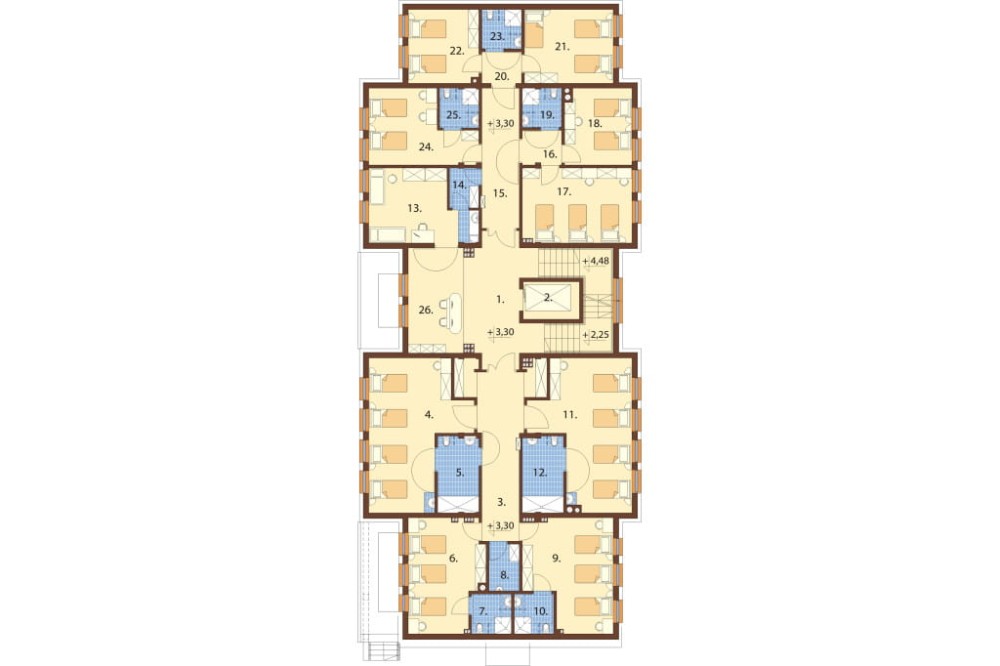

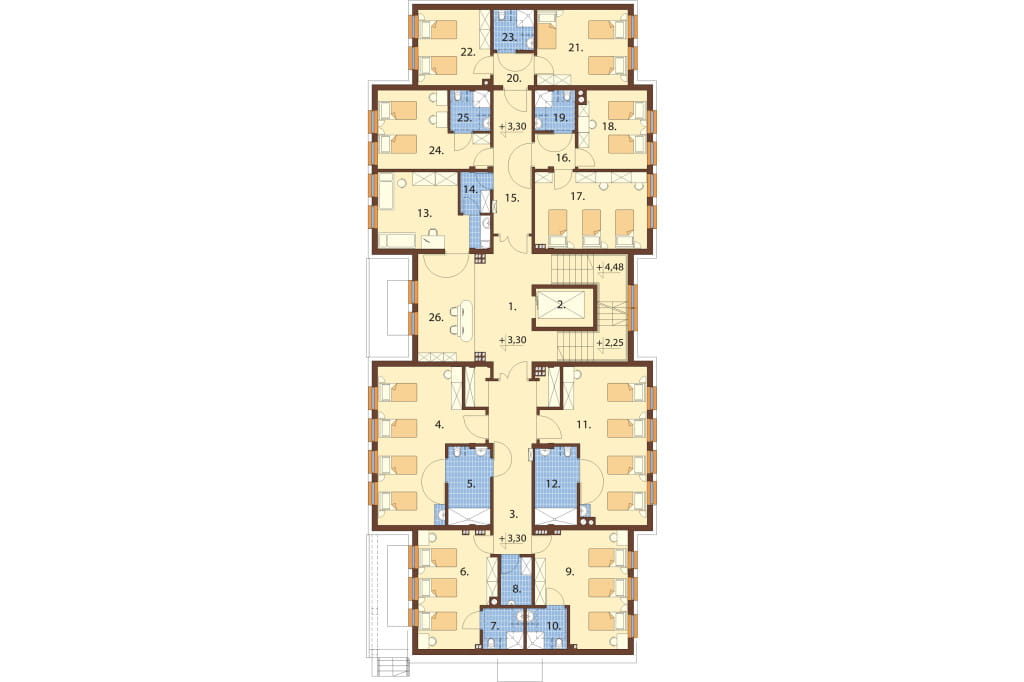

Rzut I piętra



Projekt LK-62 - rzut

 Piętro: 371,45 m2


1. Klatka schodowa 39,41 m2
2. Szyb windy
3. Korytarz + 2 x szafa 24,24 m2
4. Pokój leżących 34,24 m2
5. Łazienka 8,73 m2
6. Pokój 22,20 m2
7. Łazienka 4,41 m2
8. Brudownik 3,93 m2
9. Pokój 25,15 m2
10. Łazienka 4,35 m2
11. Pokój leżących 33,73 m2
12. Łazienka 8,69 m2
13. Pokój zabiegowy 19,36 m2
14. Pom. na odpadki medyczne 3,22 m2
15. Korytarz 14,62 m2
16. P. pokój 3,71 m2
17. Pokój 22,94 m2
18. Pokój 14,15 m2
19. Łazienka 4,27 m2
20. P. pokój 3,45 m2
21. Pokój 18,33 m2
22. Pokój 14,44 m2
23. Łazienka 4,33 m2
24. Pokój 18,68 m2
25. Łazienka 4,30 m2
26. Dyżurka pielęgniarek 16,57 m2

Na pierwszym piętrze są pokoje; leżące oraz noclegowe dla pacjentów, oraz dodatkowy pokój zabiegowy.
POWIĘKSZ RZUT

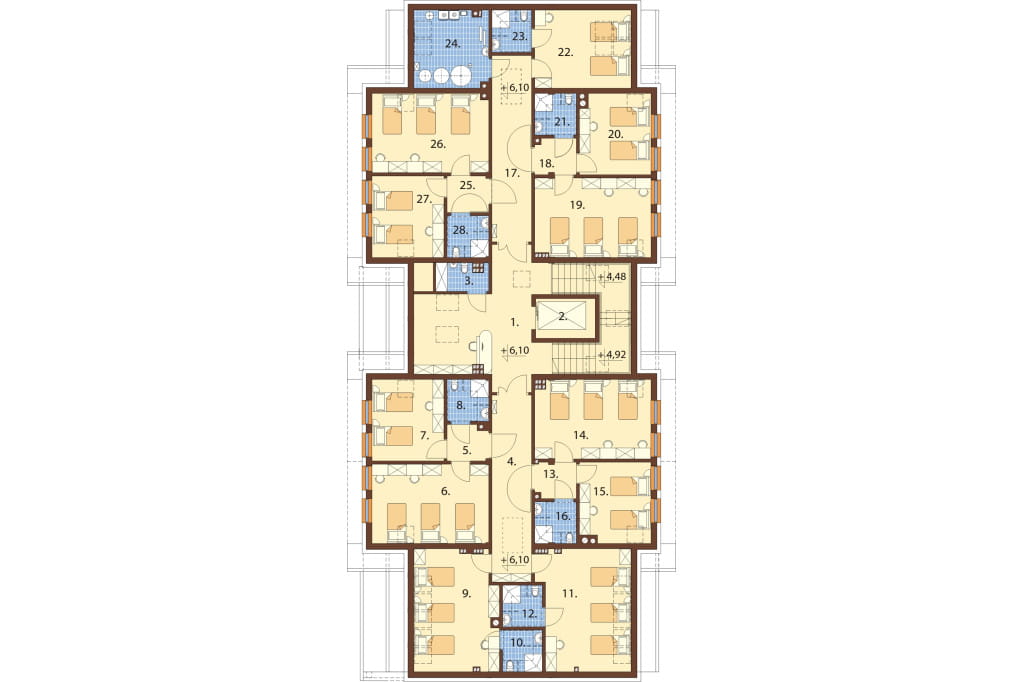

Rzut poddasza



Projekt LK-62 - rzut

 Poddasze: 359,73 m2

Przedstawiona powierzchnia na poddaszu to powierzchnia podłóg pomieszczeń.

1. Klatka schodowa 41,78 m2
2. Szyb windy
3. WC personelu 3,45 m2
4. Korytarz 18,43 m2
5. P. pokój 3,54 m2
6. Pokój 23,11 m2
7. Pokój 14,61 m2
8. Łazienka 4,30 m2
9. Pokój 24,63 m2
10. Łazienka 4,07 m2
11. Pokój 26,89 m2
12. Łazienka 4,08 m2
13. P. pokój 3,58 m2
14. Pokój 22,80 m2
15. Pokój 14,10 m2
16. Łazienka 4,26 m2
17. Korytarz 18,37 m2
18. P. pokój 3,60 m2
19. Pokój 22,91 m2
20. Pokój 14,16 m2
21. Łazienka 4,27 m2
22. Pokój 18,80 m2
23. Łazienka 4,13 m2
24. Kotłownia 14,25 m2
25. P. pokój 3,73 m2
26. Pokój 22,98 m2
27. Pokój 14,61 m2
28. Łazienka 4,29 m2



Na poddaszu zaprojektowaliśmy dwu i trzy osobowe pokoje dla pensjonariuszy z łazienkami oraz kotłownię. W głównym holu jest także WC dla personelu.
POWIĘKSZ RZUT

Model



Projekt LK-62 - model

Elewacje



Projekt LK-62 - elewacja

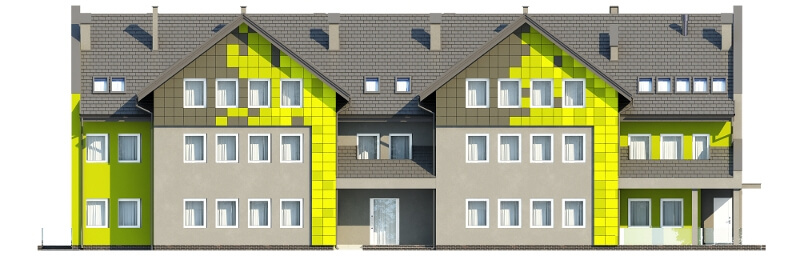

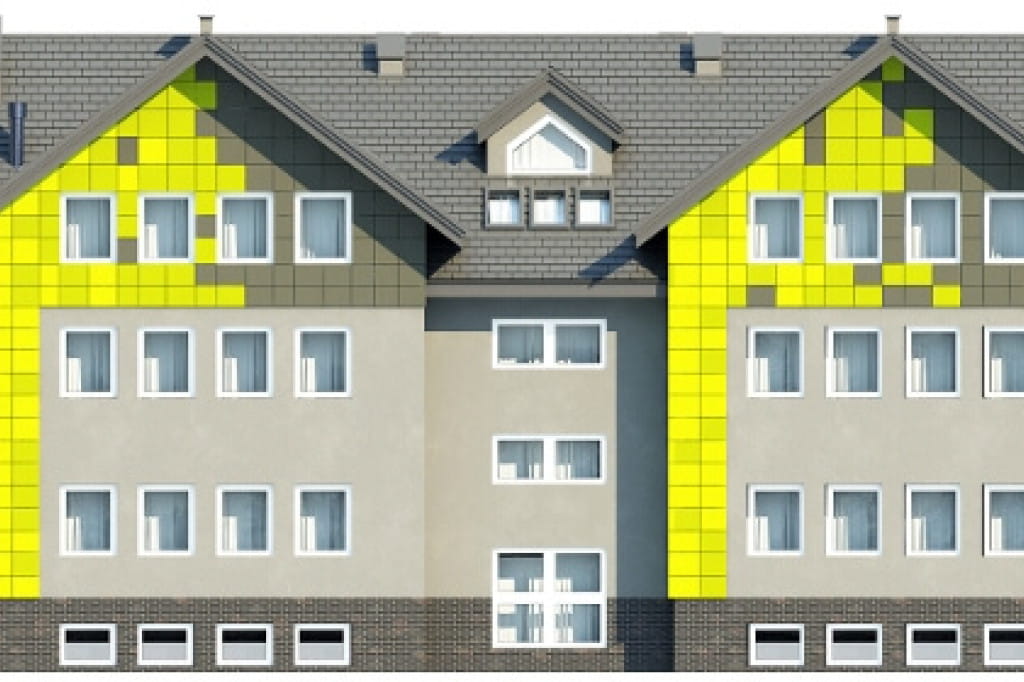

elewacja ogrodowa
Projekt LK-62 - elewacja

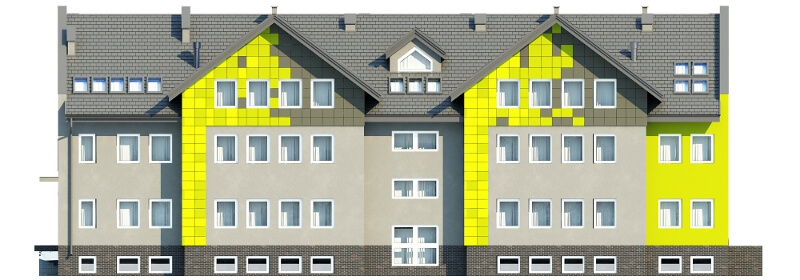

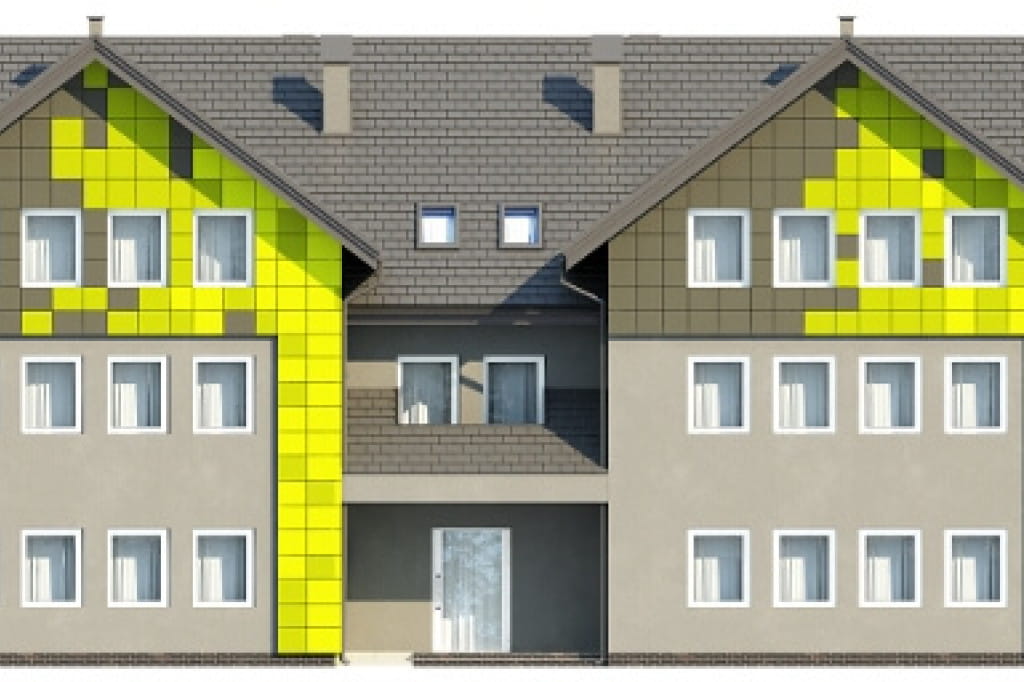

elewacja frontowa
Projekt LK-62 - elewacja

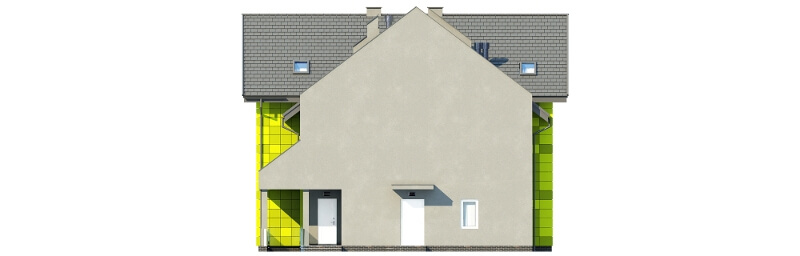

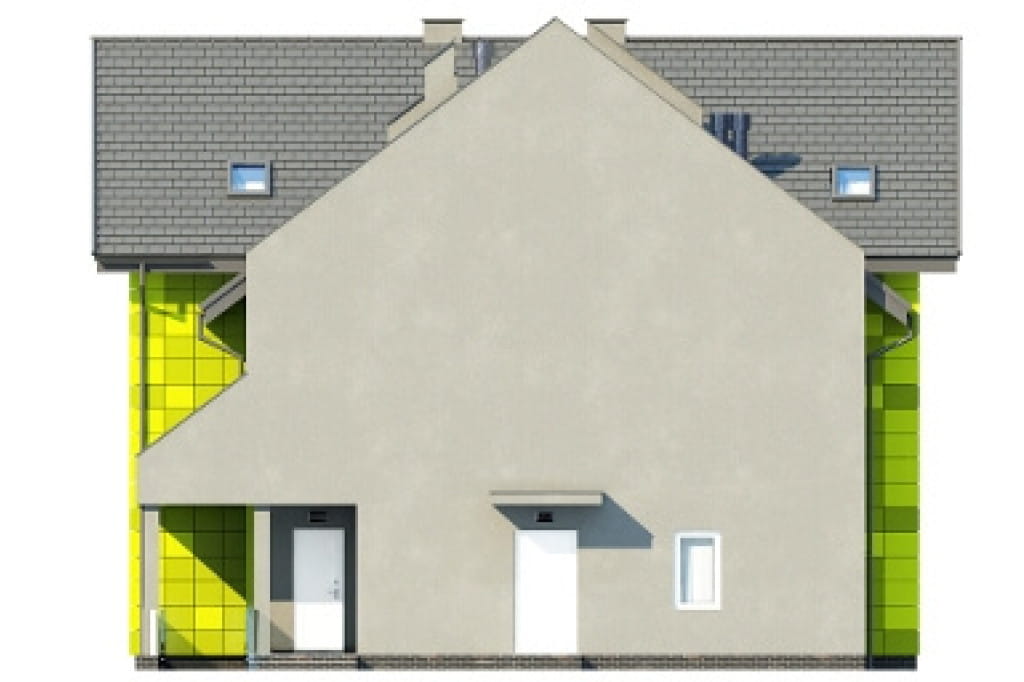

elewacja boczna
Projekt LK-62 - elewacja

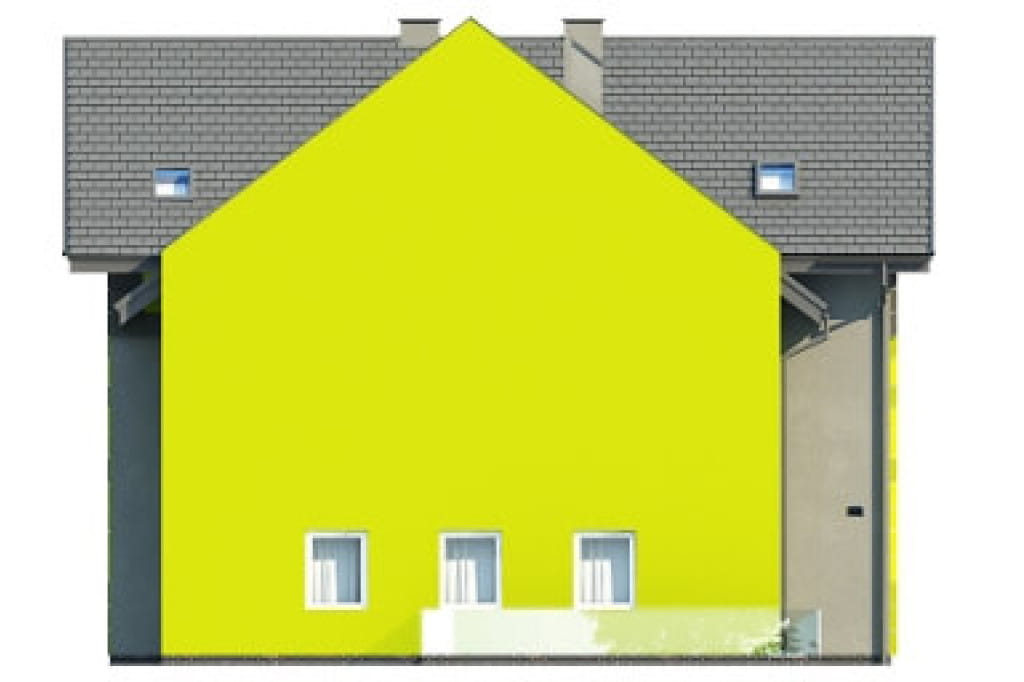

elewacja boczna

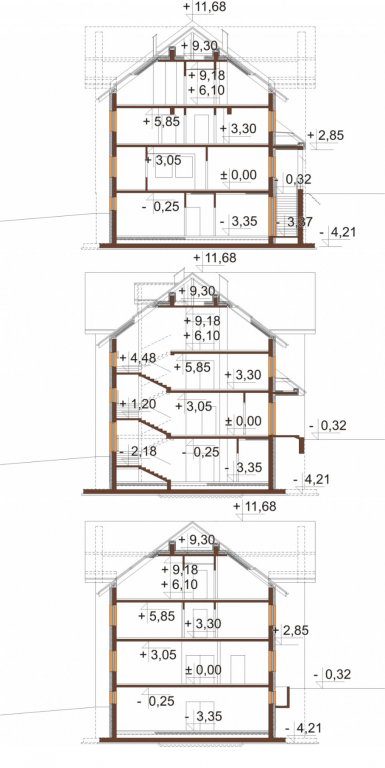

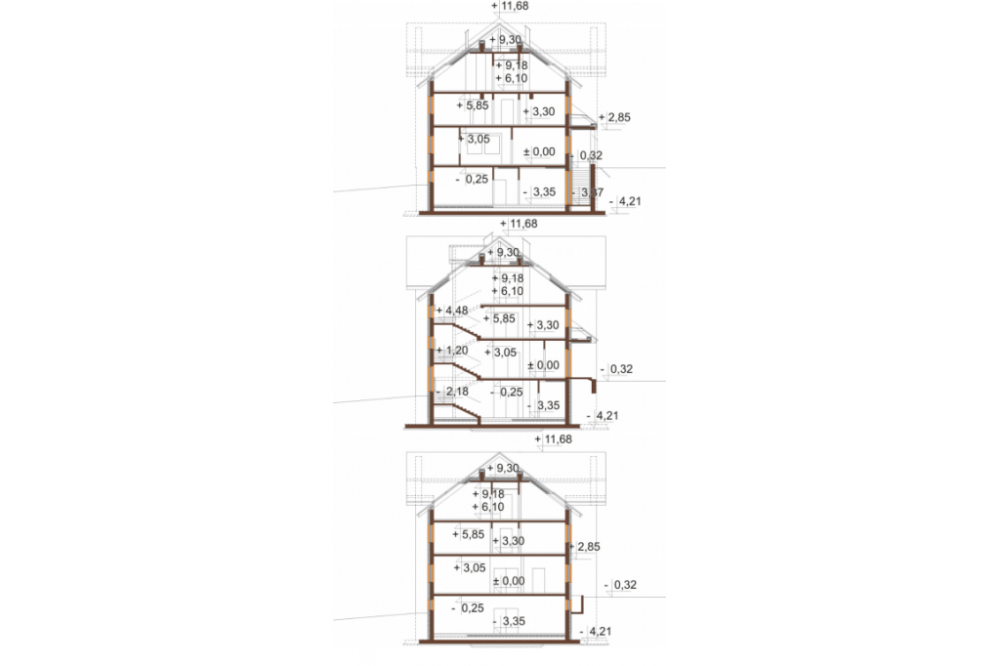

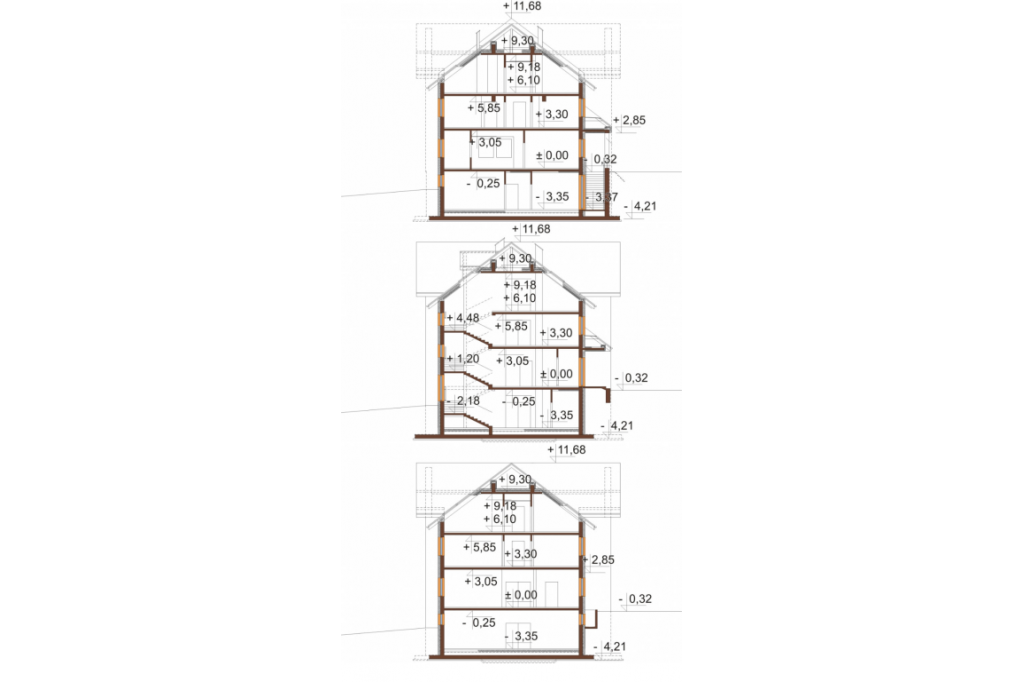

Przekrój



Projekt LK-62 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku Zakładu Opieki Leczniczej (ZOL) LK-62, piętrowy z poddaszem użytkowym, podpiwniczony. Budynek może również pełnic funkcje pensjonatu, motelu, hotelu, zajazdu lub domu opieki dla osób starszych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian lub wełna mineralna 20 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 37°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: gazowe
Wentylacja: zaprojektowano wentylację mechaniczną nawiewno-wywiewną w kuchni, wydawalni oraz wentylację mechaniczną nawiewno-wywiewną z odzyskiem ciepła na sali jadalnianej, świetlicy, kaplicy, pomieszczeniach rehabilitacyjnych, izolatce, pokojach z łazienkami.
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne,  świtlica, kaplica, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia gazowa, 8 pokoi dwuosobowych, 10  pokoi trzyosobowych, 2 pokoje 4 osobowe dla osób leżących, izolatka,  gabinet lekarski, gabinet terapii i rehabilitacji, promorte, gabinet zabiegowy, punkt farmaceutyczny, pomieszczenia na agregat prądotwórczy, pomieszczenie techniczne, brudownik, wózkownia, pomieszczenia na bieliznę czystą, brudna oraz pomieszczenie porządkowe, pomieszczenia na odpadki kuchenne, pomieszczenia na odpadki medyczne.

Podana wysokość budynku 12.00 m.n.p.t. mierzona jest od poziomu terenu przy najniżej położonym wejściu do budynku na pierwszej kondygnacji nadziemnej do kalenicy dachu.
Budynek zaprojektowany wg ROZPORZĄDZENIA MINISTRA ZDROWIA) z dnia 26 czerwca 2012 r. w sprawie szczegółowych wymagań, jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą.
Powierzchnia użytkowa podana jest wraz z powierzchnią ruchu oraz powierzchnią techniczną a także powierzchnią pomocniczą liczoną poniżej 190 cm wysokości pomieszczeń.

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72

 Powierzchnia zabudowy: 476.87 m²
Powierzchnia użytkowa: 1464.23 m²
Kubatura: 5934.30 m³
Szerokość działki: 23.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 105
Kąt nachylenia dachu: 37°
Ilość pokoi: 21
Pokój na parterze: Nie
Wysokość budynku: 12.00 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 119.01 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt hotelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu spokojnej starości, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, projekt apteki, świetlica, Zakład Opieki Leczniczej , ZOL, projekt Zakładu Opieki Leczniczej , Projekt ZOL
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 19 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, technologia kotłowni, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż., oświetlenie ewakuacyjne, system alarmowo przyzywowy)
- projektowana charakterystyka energetyczna budynku z analizą
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
