Biurowiec
Kod: LK-75
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

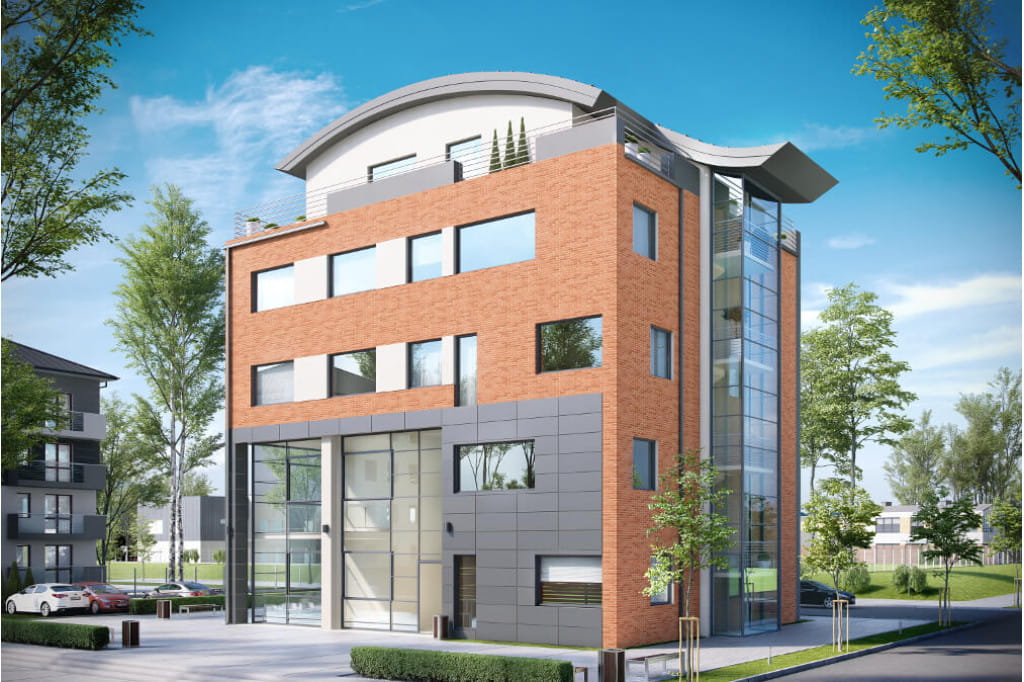

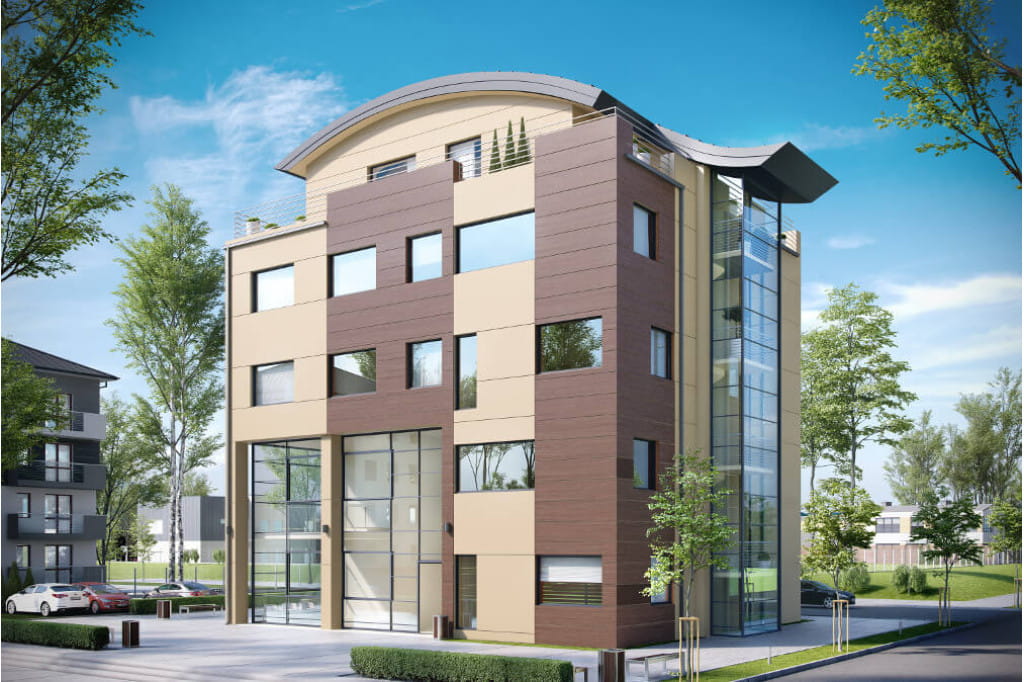

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 985,25 m2. Projekt budynku biurowego, 5 kondygnacyjny, bez podpiwniczenia, bez garażu. W budynku przewidziano 126 miejsc pracy.

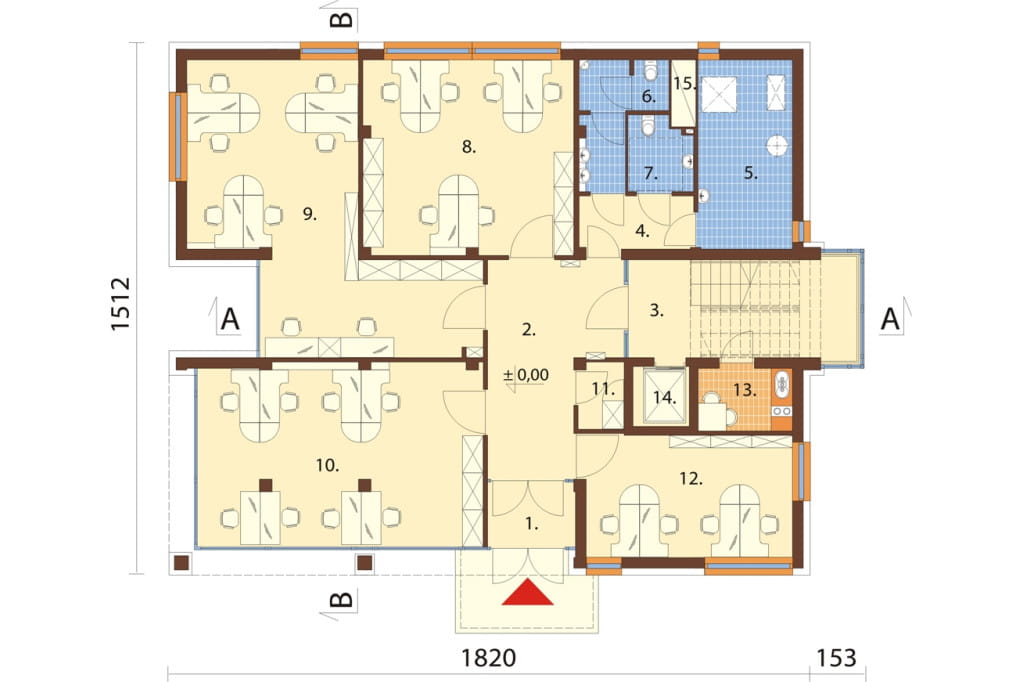

Rzut parteru
Parter: 218,78 m2
1. Wiatrołap 4,42 m2
2. Hall 18,83 m2
3. Klatka schodowa 17,87 m2
4. Korytarz 4,72 m2
5. Kotłownia 14,09m2
6. WC męski 6.64 m2
7. WC damski i dla niepełnospr. 3,58 m2
8. Pom. biurowe 32,78 m2
9. Pom. biurowe 43,72 m2
10. Pom. biurowe 41,41 m2
11. Pom. teletechniczne 2,37 m2
12. Pom. biurowe 20,01 m2
13. Pokój śniadań 4,59 m2
14. Szyb windy 2,72 m2
15. Szacht instalacyjny 1,33 m2

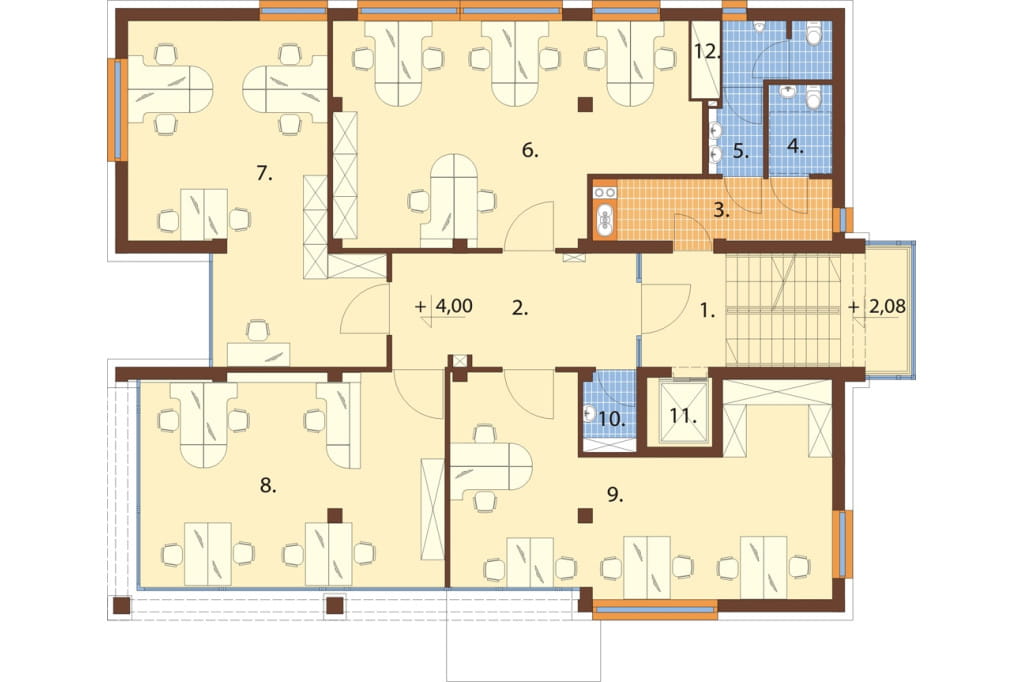

Rzut pierwszego piętra
I piętro: 216,53 m2
1. Klatka schodowa 17,87 m2
2. Hall 16,10 m2
3. Korytarz 8,55 m2
4. WC damski i dla niepełnospr. 3,26 m2
5. WC męski 6,37 m2
6. Pom. biurowe 43,63 m2
7. Pom. biurowe 38,16 m2
8. Pom. biurowe 38,04 m2
9. Pom. biurowe 42,12 m2
10. Pom. gospodarcze 2,43 m2
11. Szyb windy
12. Szacht instalacyjny

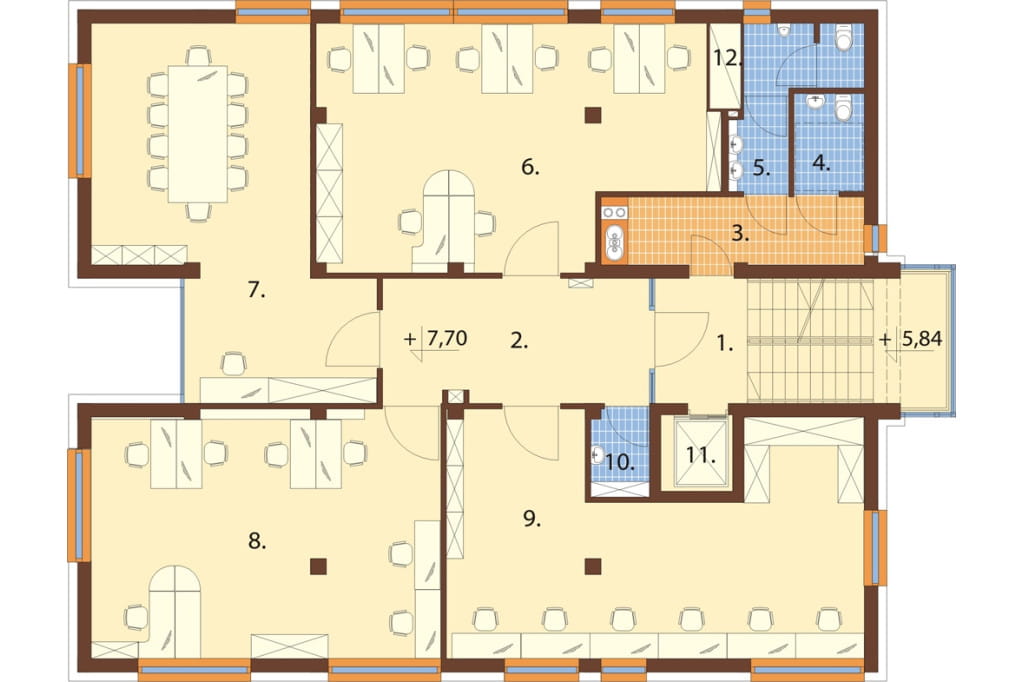

Rzut drugiego piętra
II piętro: 221,38 m2
1. Klatka schodowa 17,87 m2
2. Hall 15,97 m2
3. Korytarz 8,55 m2
4. WC damski i dla niepełnospr. 3,26 m2
5. WC męski 6,37 m2
6. Pom. biurowe 43,63 m2
7. Pom. biurowe 38,27 m2
8. Pom. biurowe 42,06 m2
9. Pom. biurowe 42,97 m2
10. Pom. gospodarcze 2,43 m2
11. Szyb windy
12. Szacht instalacyjny

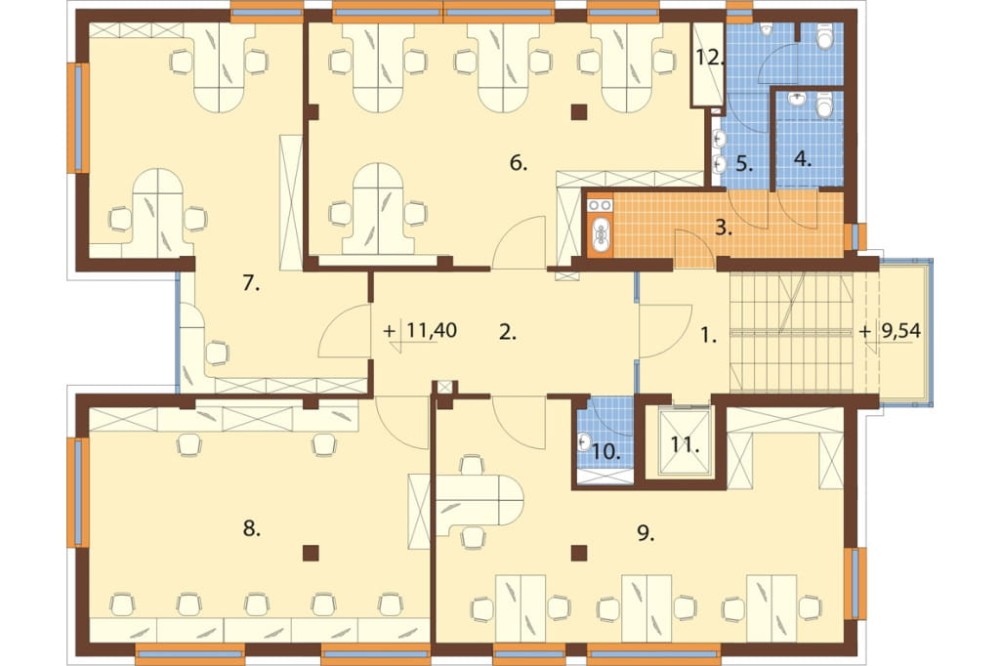

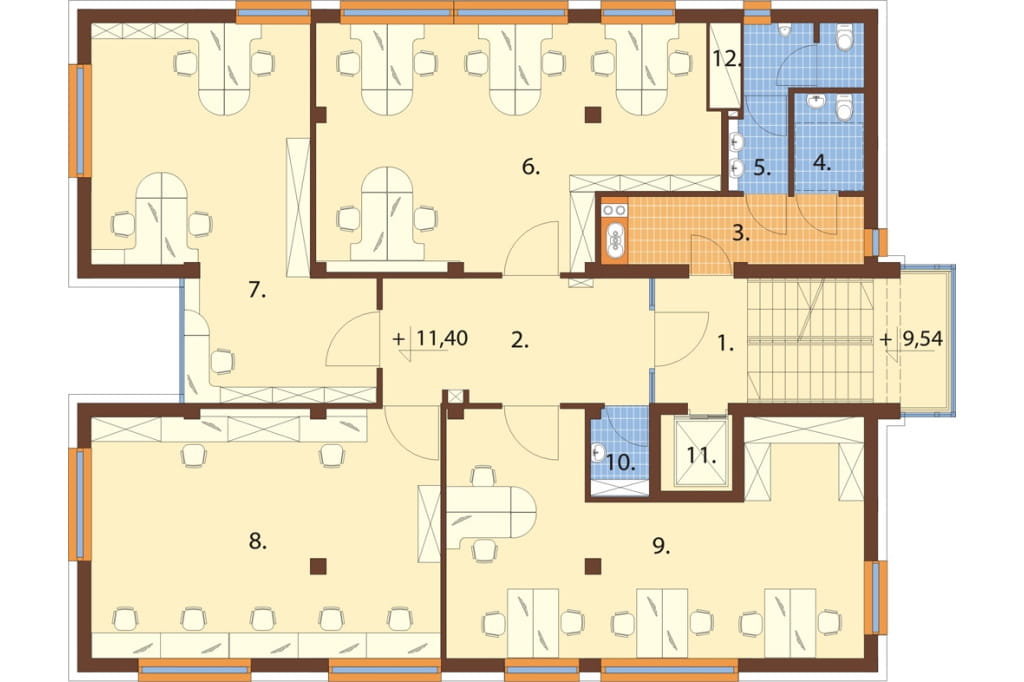

Rzut trzeciego piętra
III piętro: 221,38 m2
1. Klatka schodowa 17,87 m2
2. Hall 15,97 m2
3. Korytarz 8,55 m2
4. WC damski i dla niepełnospr. 3,26 m2
5. WC męski 6,37 m2
6. Pom. biurowe 43,63 m2
7. Pom. biurowe 38,27 m2
8. Pom. biurowe 42,06 m2
9. Pom. biurowe 42,97 m2
10. Pom. gospodarcze 2,43 m2
11. Szyb windy
12. Szacht instalacyjny

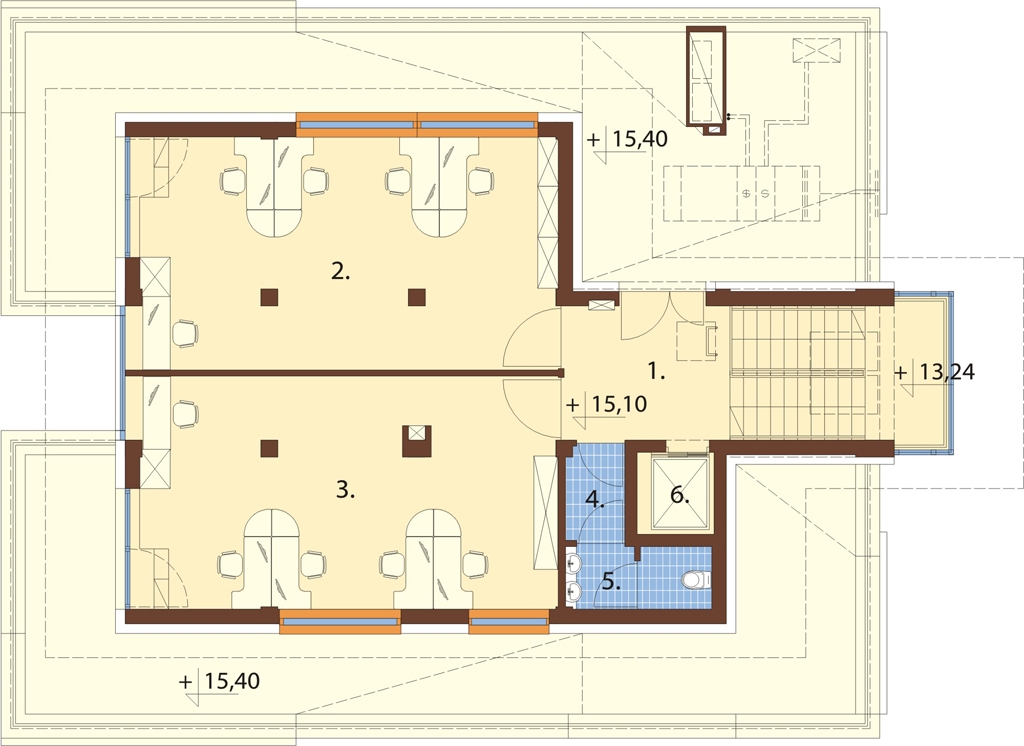

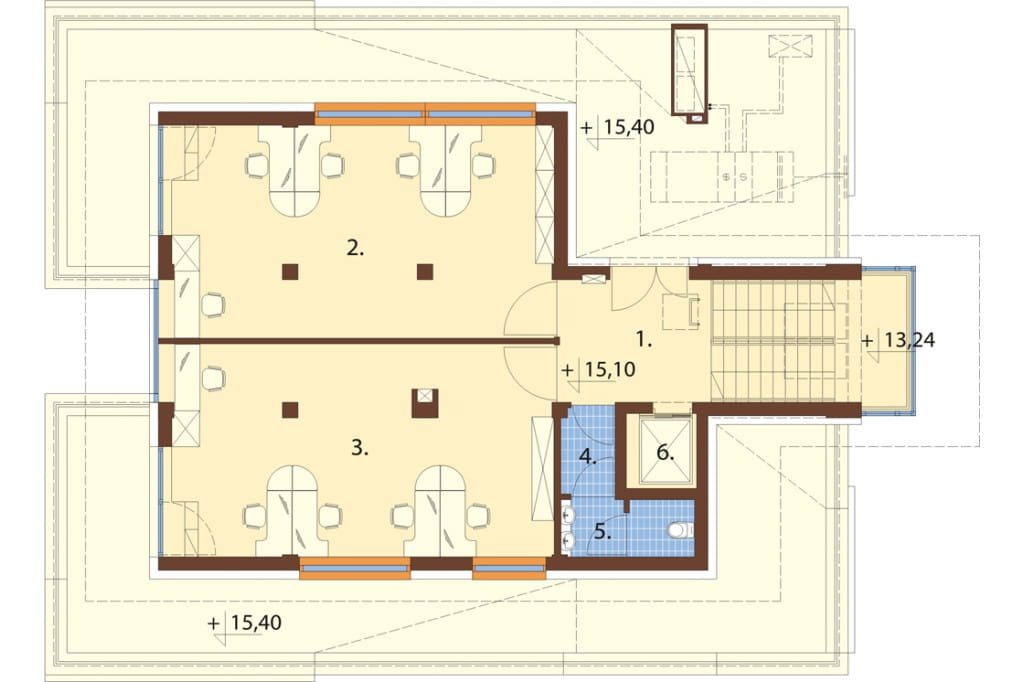

Rzut czwartego piętra
IV piętro: 107,18 m2
1. Klatka schodowa 17,80 m2
2. Pom. biurowe 41,91 m2
3. Pom. biurowe 41,48 m2
4. Przedsionek 2,28 m2
5. WC 3,71 m2
6. Szyb windy

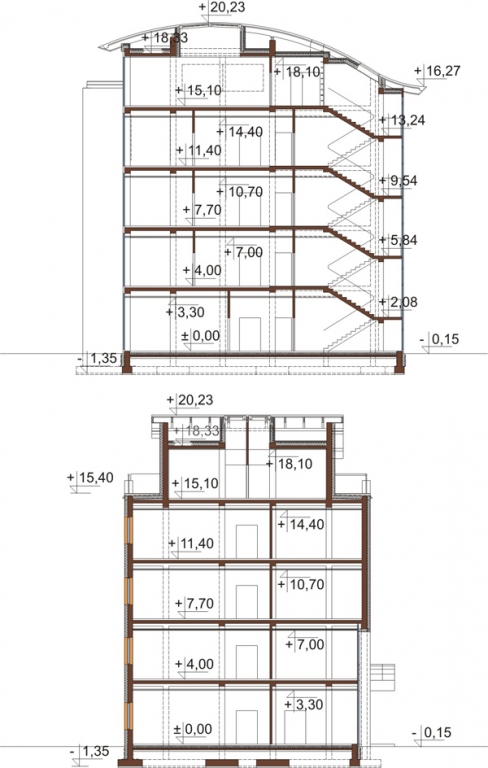

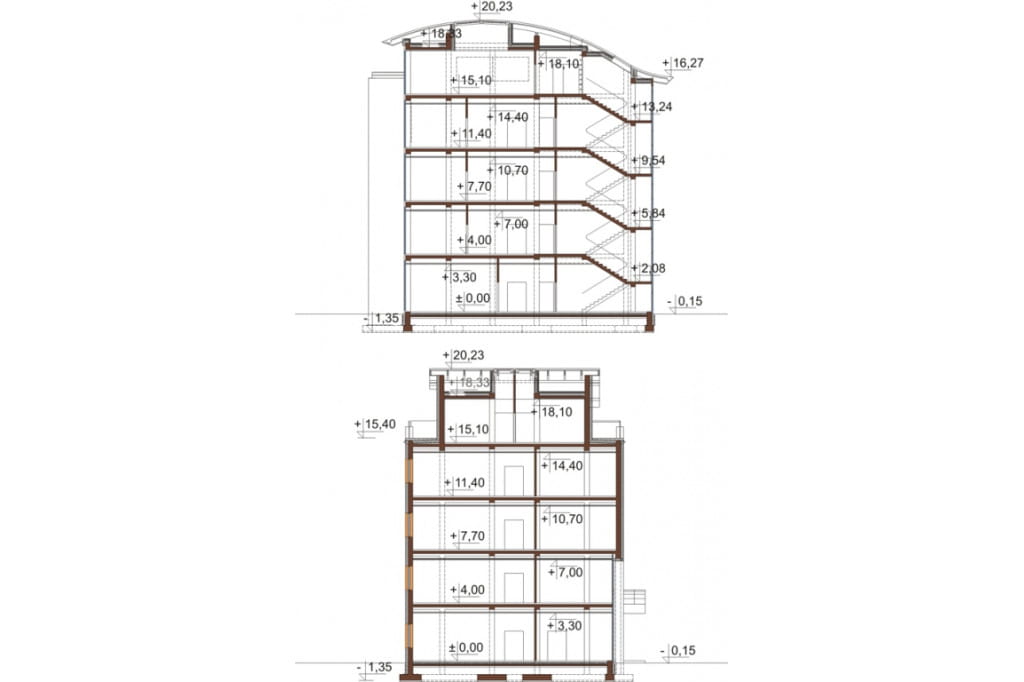

Przekrój

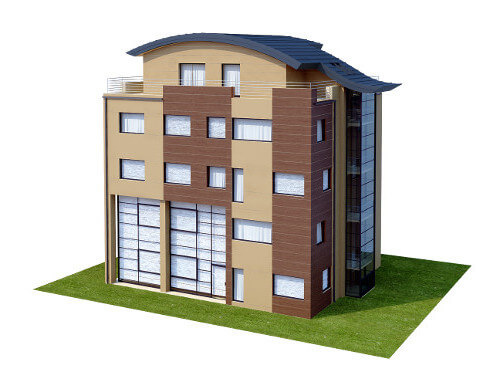

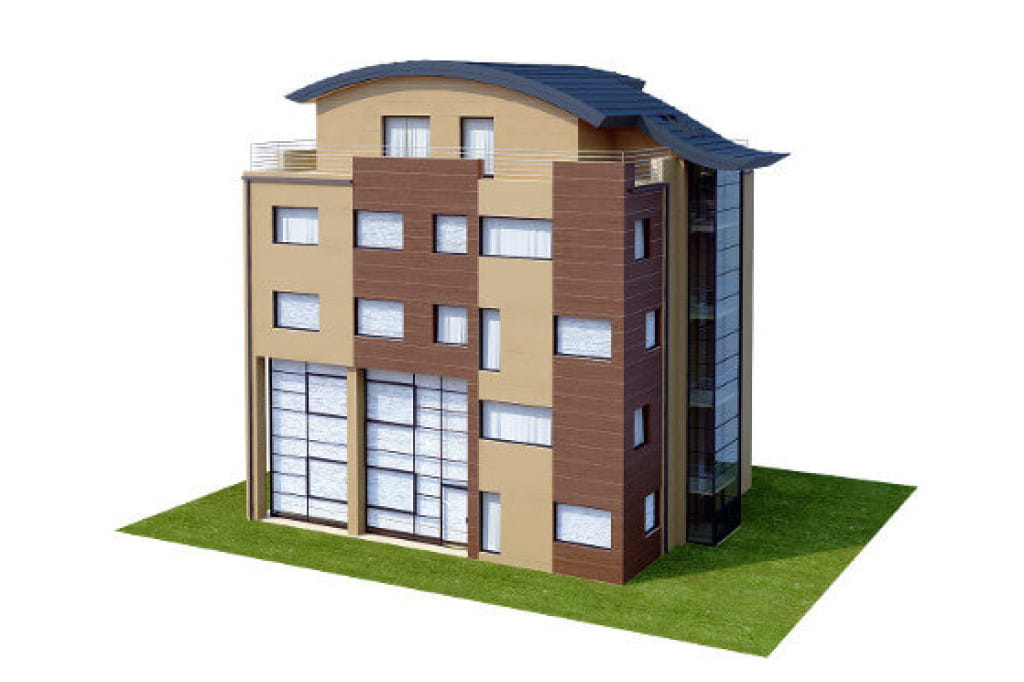

Model

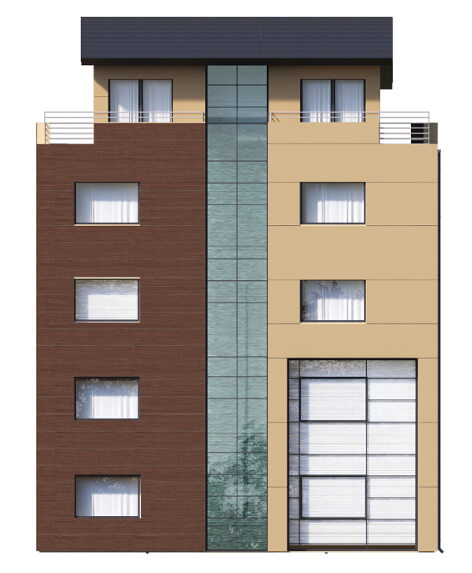

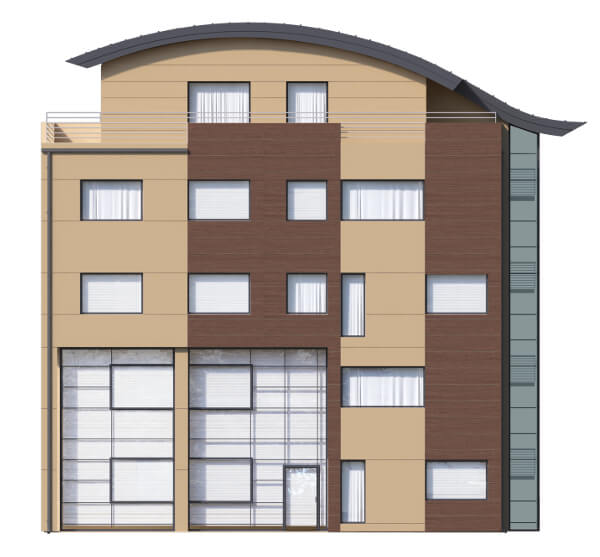

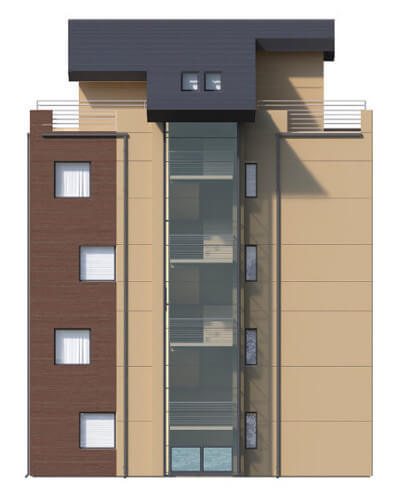

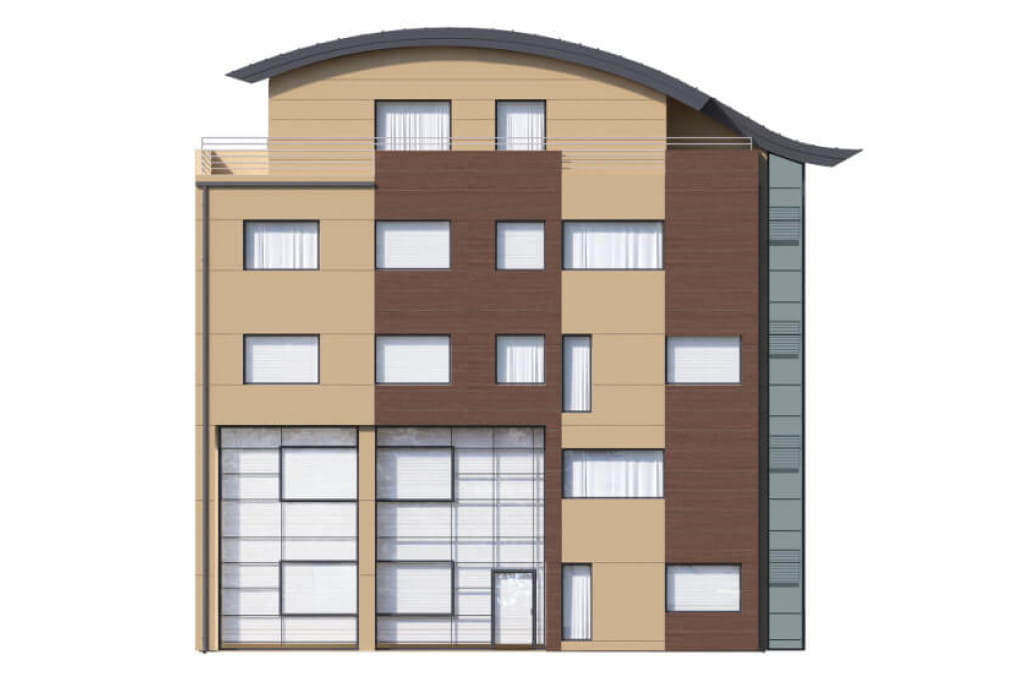

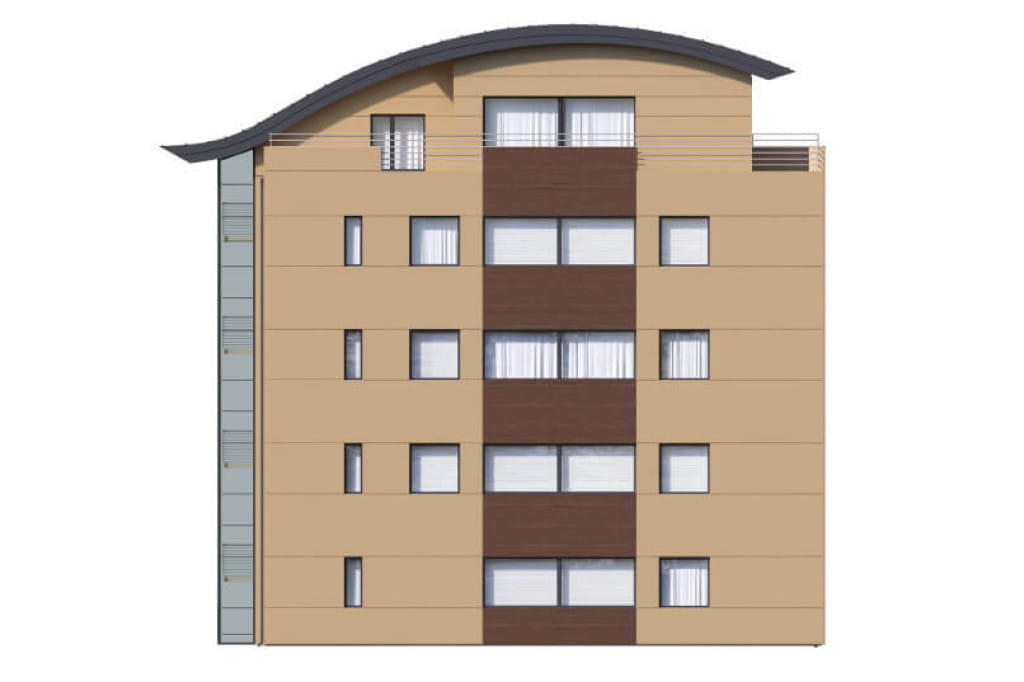

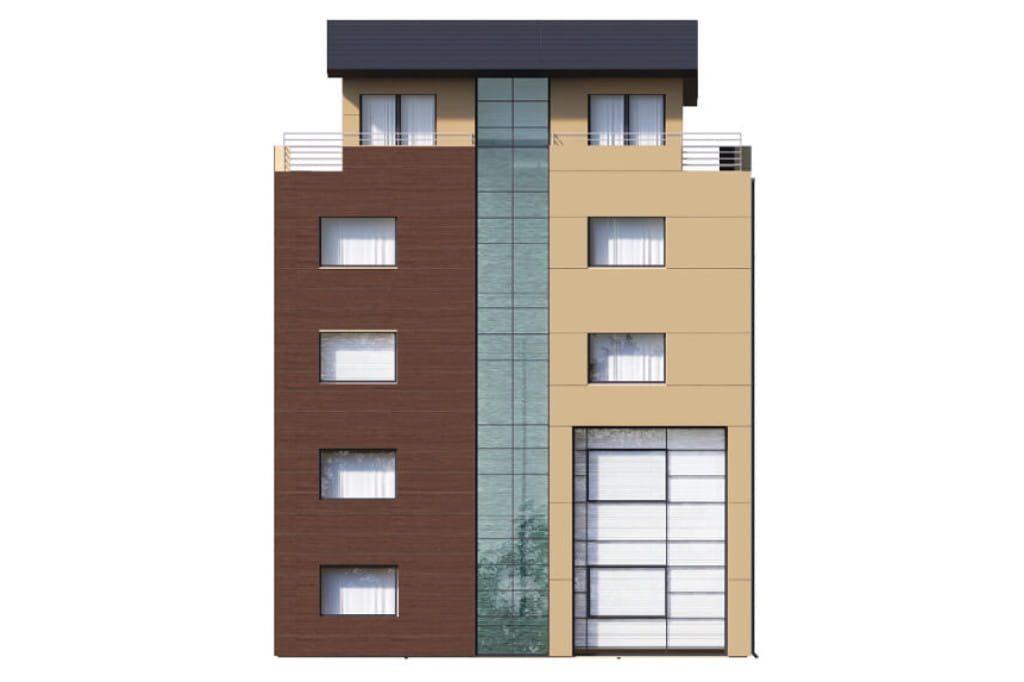

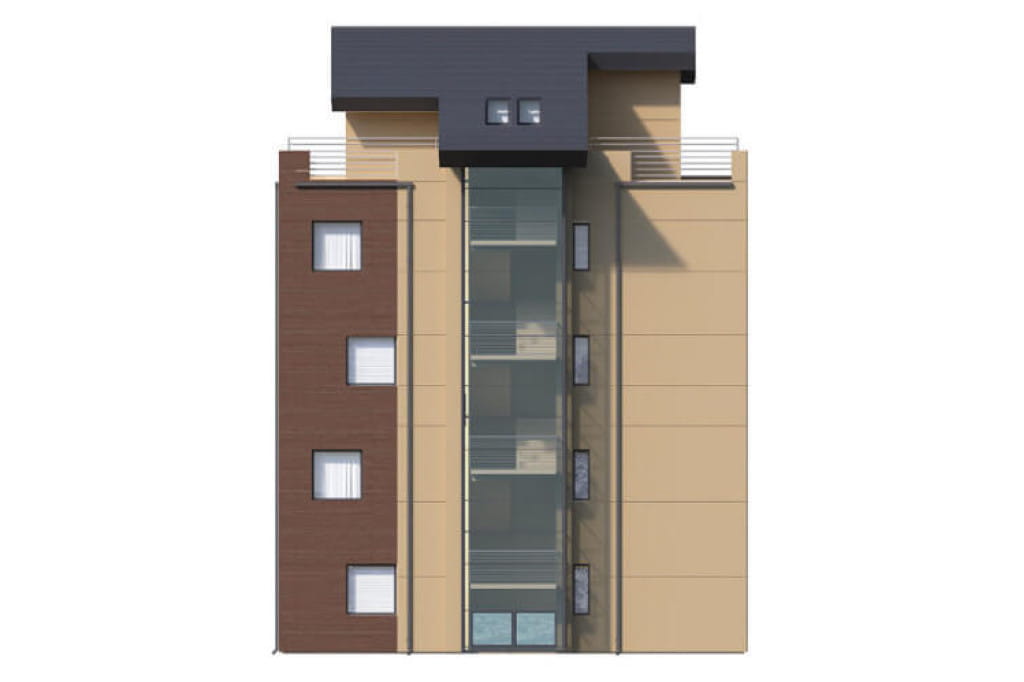

Elewacje
Informacje podstawowe
Technologia tradycyjna: murowano żelbetowa, słupy żelbetowe
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 20 cm
Stropy: żelbetowe
Kąt nachylenia stropodachu: 2.5° - 3°
Ogrzewanie: węzeł wymiennikowy zasilany z miejskiej sieci ciepłowniczej dla celów C.O. i C.W.U
Wentylacja: mechaniczna nawiewno - wywiewna z odzyskiem ciepła (wszystkie pomieszczenia z wyjątkiem pom. higieniczno-sanitarnych oraz w węzle cieplnym)
Program: 18 pokoi biurowych, pokój śniadań, zaplecze sanitarne, zaplecze techniczne, kotłownia.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, c.w.u, wentylacja mechaniczna z odzyskiem ciepła)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: sanitarno - higieniczna, p.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 25 - 30
- Wysokość budynku (m) pow. 20
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 985.25
- Powierzchnia zabudowy (m²) 274.54
- Szerokość budynku/krótszy bok (m) 15.12
- Długość budynku/dłuższy bok (m) 19.73
- Wysokość budynku (m) 20.38
- Szerokość działki/krótszy bok (m) 23.12
- Długość działki/dłuższy bok (m) 27.73
- Kąt nachylenia dachu (°) 2.5 - 3
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* stropodach
- Kubatura (m³) 4587.85
- Styl modernistyczny
- Liczba kondygnacji pow. 4
- Rodzaj ogrzewania sieć ciepłownicza
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 21.28
- Wentylacja* mechaniczna
- Liczba pomieszczeń 53
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne nie
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
