Projekt domu MAGNOLIN Kod: DM-6557
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

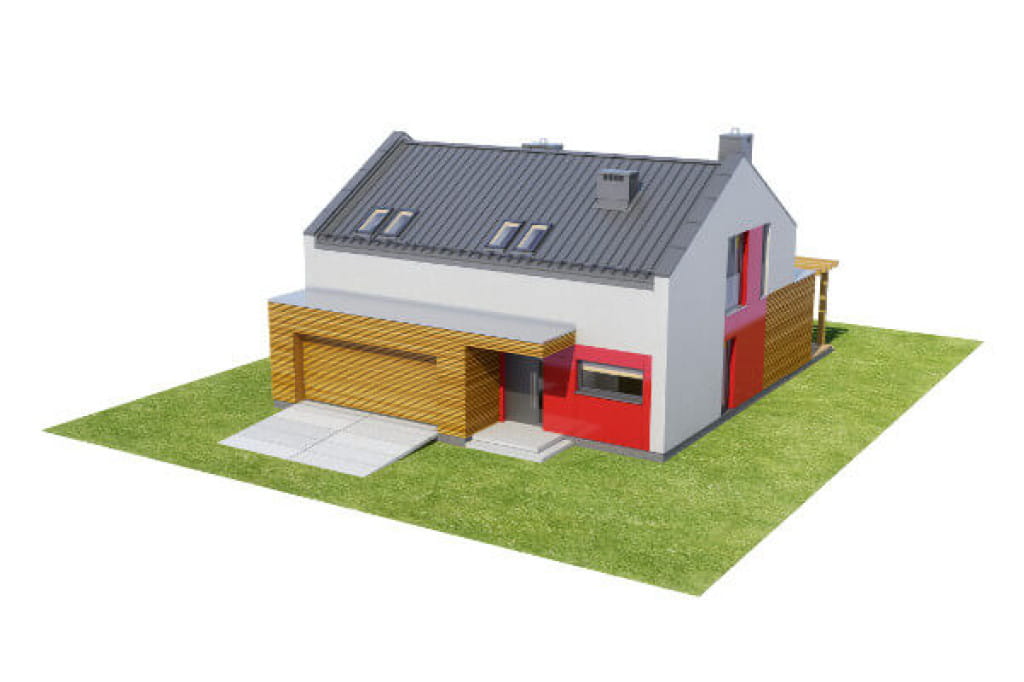

Model

Magnolin ma nowoczesną, minimalistyczną bryłę. Jej cechą charakterystyczną jest wysunięty lekko z elewacji frontowej garaż. Dwuspadowy dach o kącie nachylenia równym 30 stopni doskonale nadaje się do zamontowania od strony południowej instalacji solarnej, która wspomagać będzie podgrzewanie CWU. Dzięki zwartej bryle bez balkonów, wykuszy czy lukarn dom charakteryzuje się bardzo dobrą energooszczędnością. Do realizacji Magnolina potrzebna będzie działka o szerokości min. 19.8 m.
Elewacje

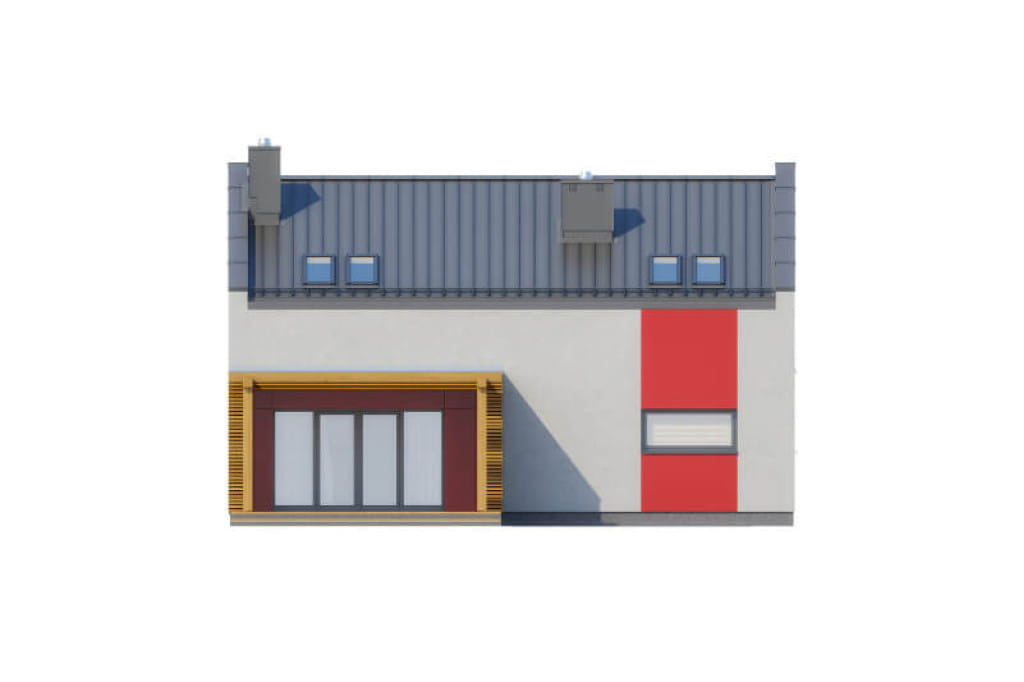

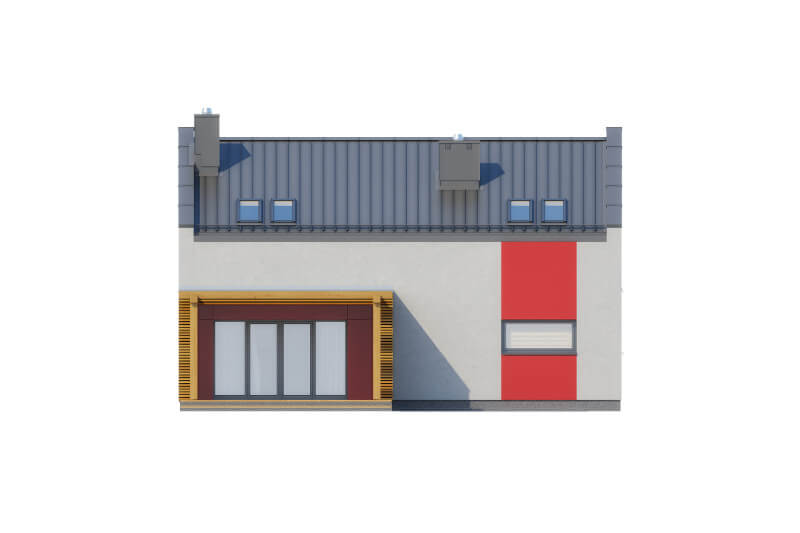

elewacja ogrodowa

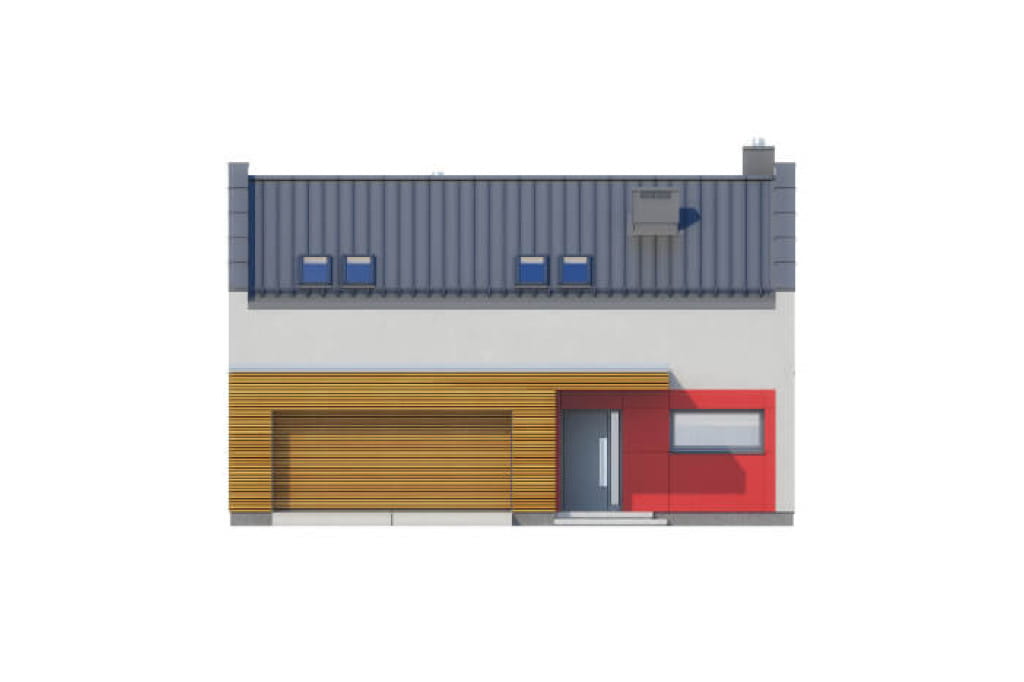

elewacja frontowa

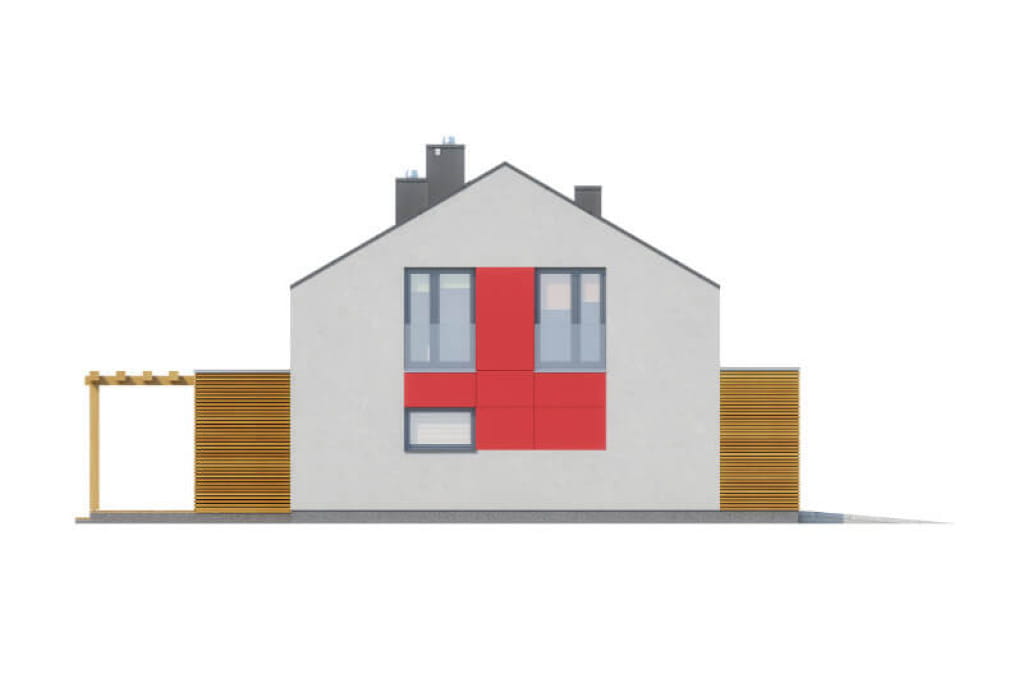

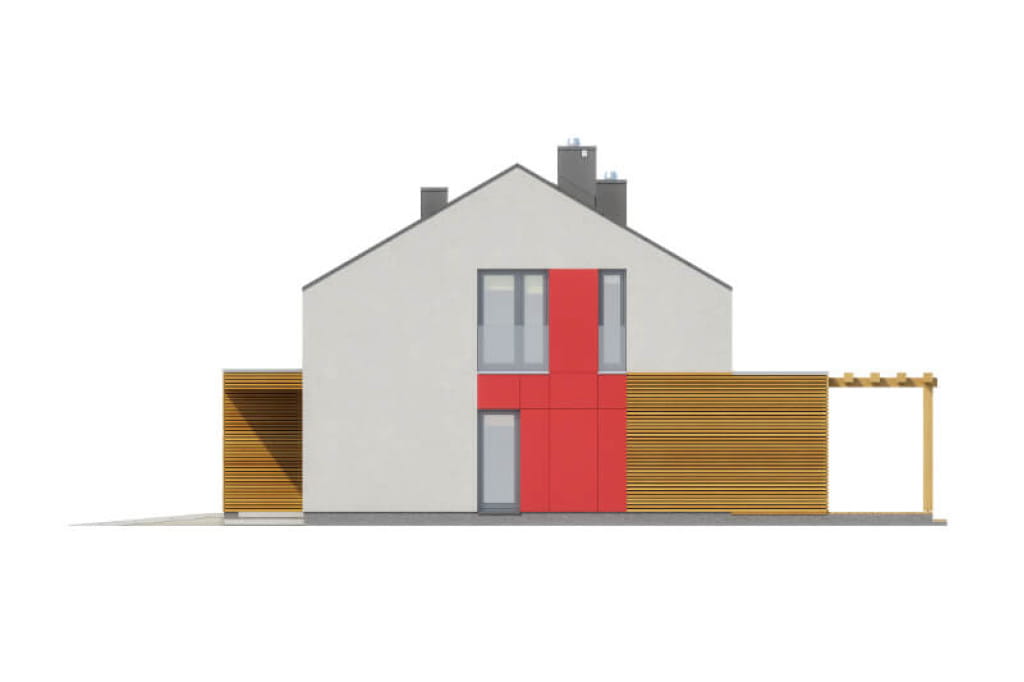

elewacja boczna

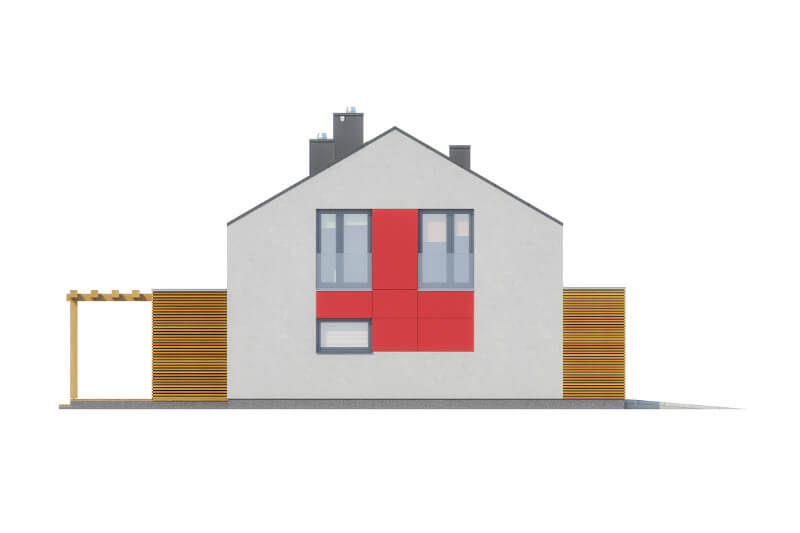

elewacja boczna

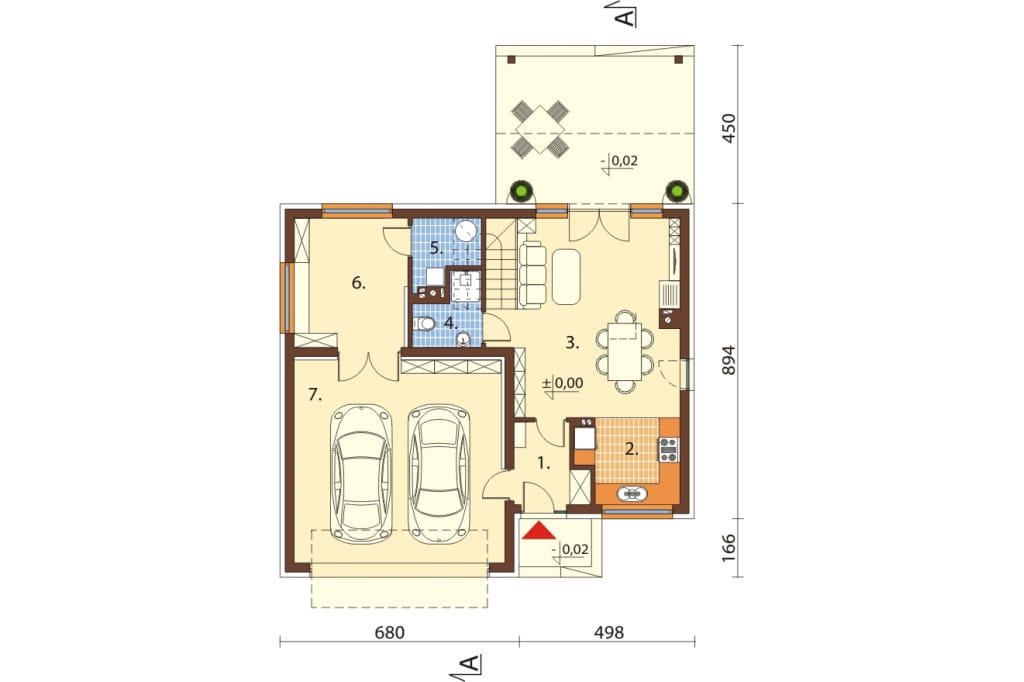

Rzut parteru

zobacz rzut

PARTER  90.19 m2

1. Wiatrołap 4,33 m2

2. Kuchnia 6,63 m2

3. Salon + jadalnia 27,42 m2

4. Łazienka 3,31 m2

5. Kotłownia 2,46 m2

6. Pom. techniczne 11,74 m2

7. Garaż 34,30 m2


Parter podzielony jest na dwie strefy. Garażowo-techniczna składa się z kotłowni, dużego pomieszczenia technicznego i garażu na dwa samochody. Dzienna natomiast składa się z salonu, jadalni oraz kuchni. Obie strefy połączone są przez przejście w wiatrołapie. Program parteru uzupełnia WC znajdujące się przy schodach na poddasze.




zobacz rysunek szczegółowy

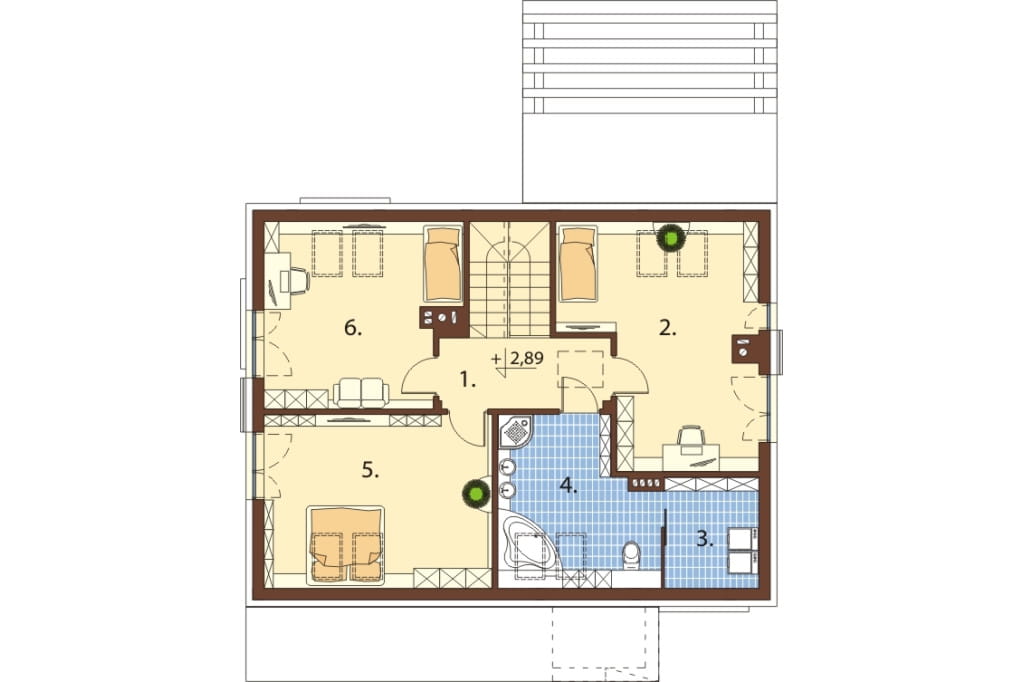

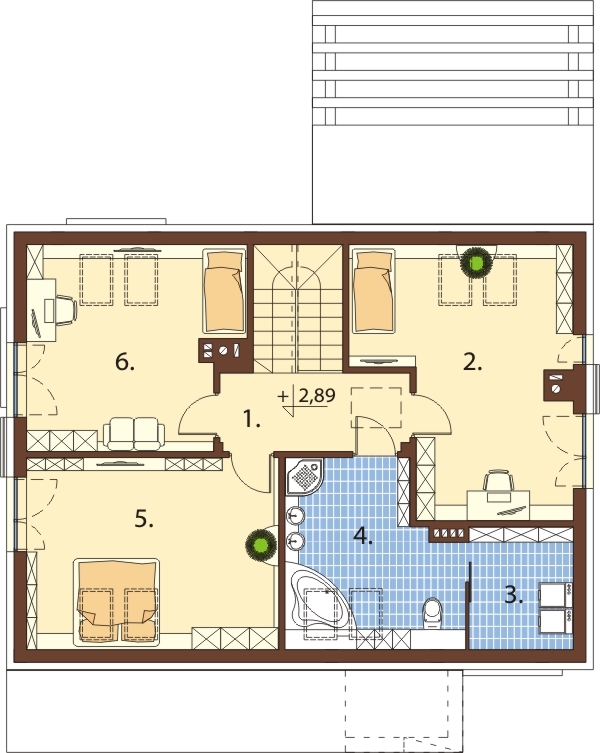

Rzut poddasza

zobacz rzut

PODDASZE  65.70 m2

1. Hol + klatka schodowa 10,63 m2

2. Pokój 16,12 m2

3. Pralnia 3,15 m2

4. Łazienka 8,71 m2

5. Pokój 14,63 m2

6. Pokój 12,46 m2


Na poddaszu zaprojektowaliśmy strefę sypialną z trzema pokojami. Jest tu także przestronna łazienka, w której można bez problemu ustawić zarówno wannę jak i kabinę prysznicową. Z łazienki można przejść do znajdującej się obok pralni.

zobacz rysunek szczegółowy

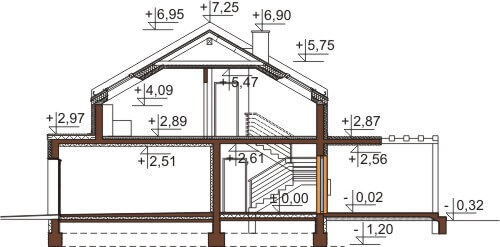

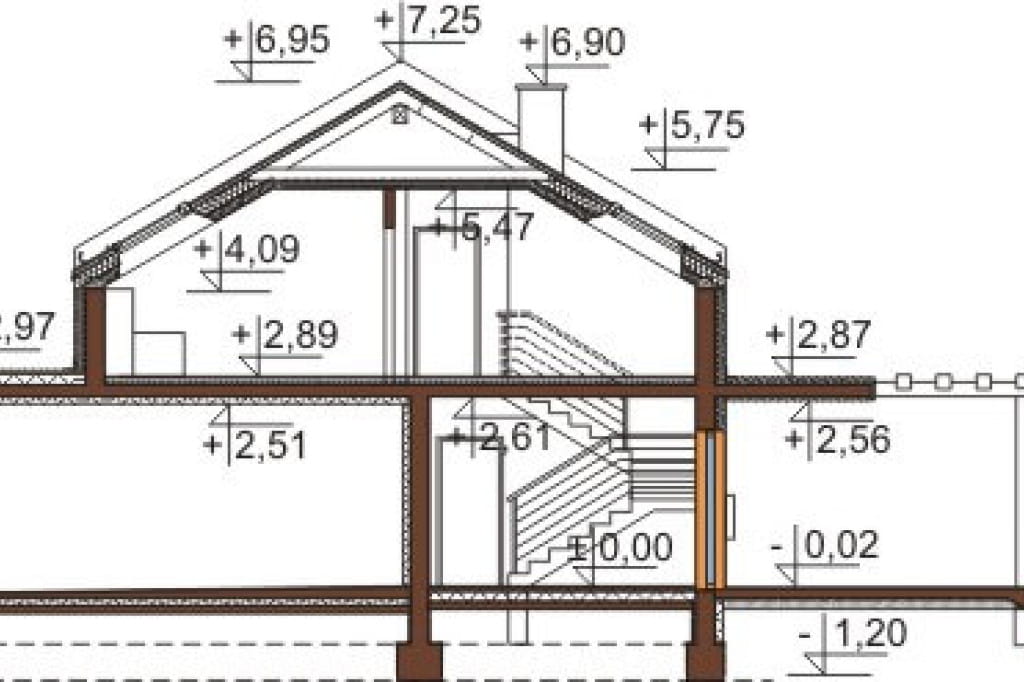

Przekrój

Magnolin to doskonały projekt dla wszystkich, którzy cenią sobie współczesną architekturę. Ma minimalistyczną bryłę i jest energooszczędny. Polecamy inwestorom, którzy szukają nowoczesnego projektu z dwustanowiskowym garażem.



Projekt domu  DM-6557 "MAGNOLIN "
Dom parterowy z garazem dwustanowiskowym, poddaszem mieszkalnym, bez podpiwniczenia

Technologia: tradycyjna.
Ściany zewnętrzne:pustak ceramiczny 25 cm, styropian  lub wełna utwardzona 15 cm, tynk zewnętrzny ciepłochłonny.
Strop nad parterem: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: piec gazowy dwufunkcyjny z wymuszonym obiegiem wody oraz solarnym podgrzewaczem.
Program: Wiatrołap, salon z jadalnią, kuchnia, WC, pom. techniczne, kotłownia, garaz, przedpokój z klatką schodową, 3 sypialnie, łazienka, pralnia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 116.90 m²
Powierzchnia użytkowa: 155.90 m²
Kubatura: 650.00 m³
Szerokość działki: 19.80 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 30°
Ilość pokoi: 3
Pokój na parterze: Nie
Wysokość budynku: 7.57 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 45.21 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, projekty nowoczesnych domów, parterowe z poddaszem użytkowym, projekt domu
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Julia Łaniak
CENA 3 EGZ. PROJEKTU 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
