Projekt domu

Budynek wielorodzinny

Kod: DM-6487 B
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

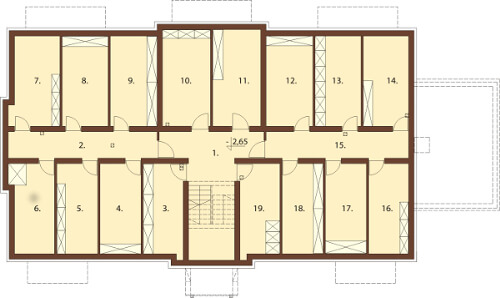

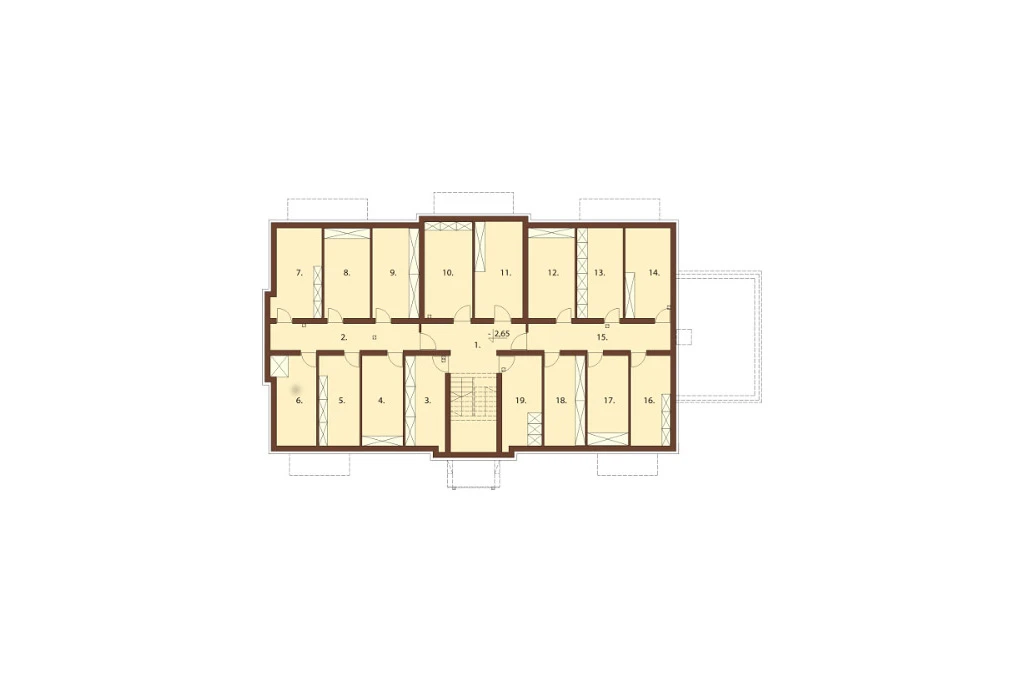

Rzut piwnicy



Projekt domu DM-6487 B - rzut

PIWNICA 252,29 m

1. Hall + schody 23,87 m2
2. Korytarz 12,63 m2
3. Pomieszczenie techniczne 11,67 m2
4. Pomieszczenia gospodarcze 11,83 m2
5. Pomieszczenia gospodarcze 11,83 m2
6. Pomieszczenia gospodarcze 11,90 m2
7. Pomieszczenia gospodarcze 13,51 m2
8. Pomieszczenie gospodarcze 13,23 m2
9. Pomieszczenie gospodarcze 13,48 m2
10. Pomieszczenie gospodarcze 14,81 m2
11. Pomieszczenie gospodarcze 14,81 m2
12. Pomieszczenie gospodarcze 13,48 m2
13. Pomieszczenie gospodarcze 13,23 m2
14. Pomieszczenie gospodarcze 13,08 m2
15. Korytarz 12,08 m2
16. Pomieszczenie gospodarcze 11,52 m2
17. Pomieszczenie gospodarcze 11,83 m2
18. Pomieszczenie gospodarcze 11,83 m2
19. Pomieszczenie gospodarcze 11,67 m2

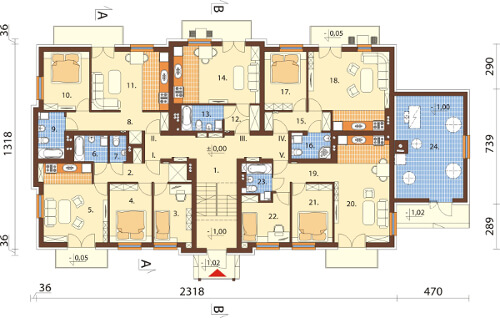

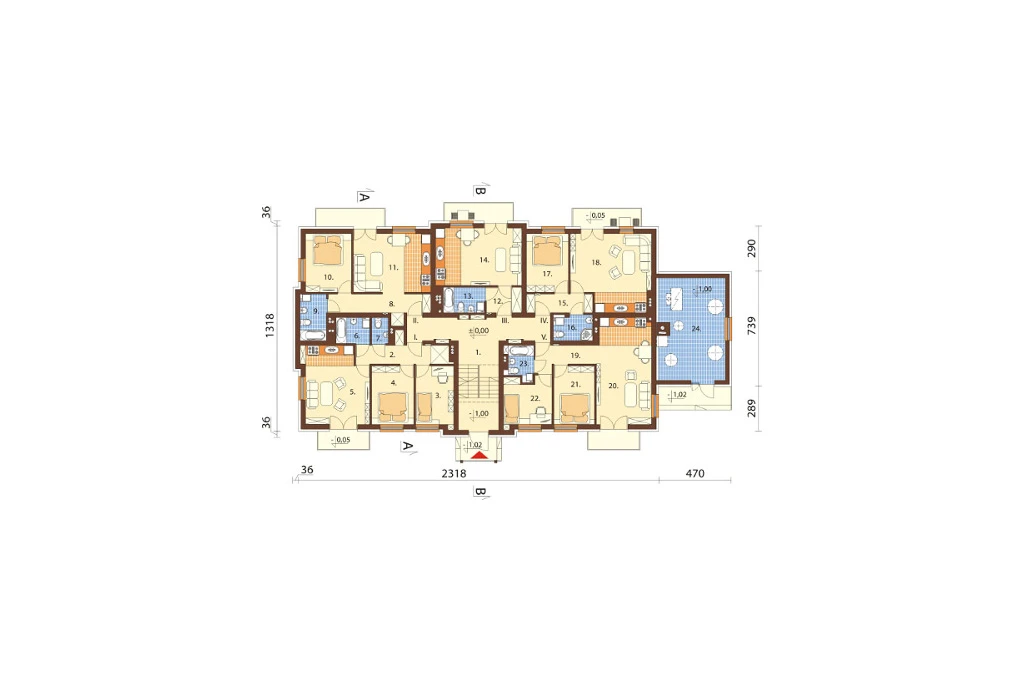

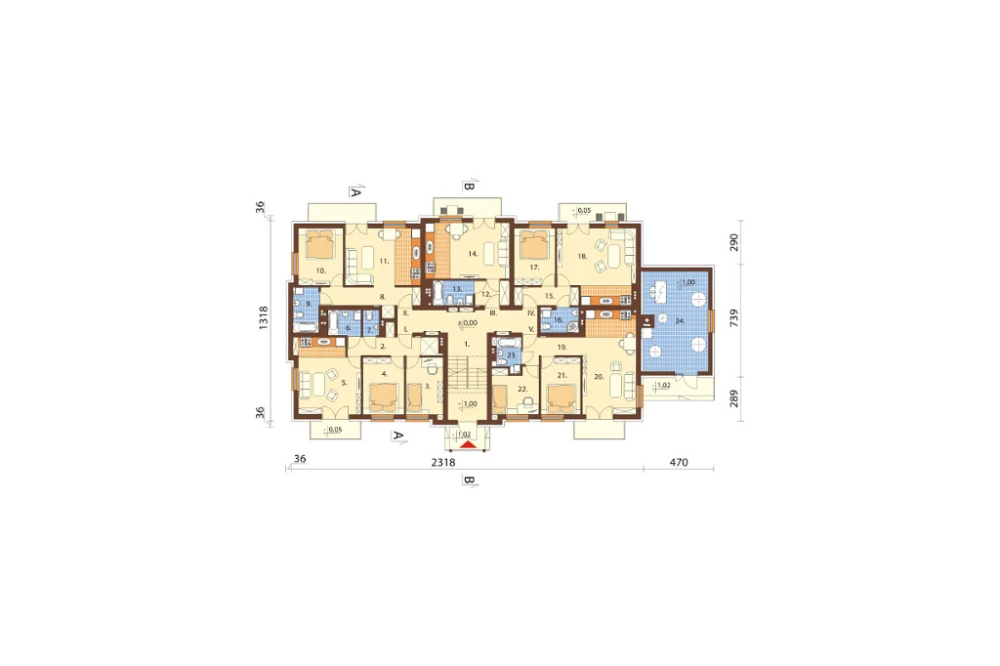

Rzut parteru



Projekt domu DM-6487 B - rzut
PARTER 276,14 m2

1. Komunikacja 28,81 m2

Lokal I : 52,49 m2
2. Korytarz 7,77 m2
3. Pokój 9,45 m2
4. Pokój 10,17 m2
5. Pokój z aneksem kuchennym 19,67 m2
6. Łazienka 3,64 m2
7. WC 1,79 m2

Lokal II : 42,82 m2
8. Korytarz 7,80 m2
9. Łazienka 5,10 m2
10. Pokój 11,15 m2
11. Pokój z aneksem kuchennym 18,77 m2

Lokal III : 28,60 m2
12. Korytarz 3,73 m2
13. Łazienka 4,36 m2
14. Pokój z aneksem kuchennym 20,51 m2

Lokal IV : 43,62 m2
15. Korytarz 5,11 m2
16. Łazienka 4,17 m2
17. Pokój 10,17 m2
18. Pokój z aneksem kuchennym 24,17 m2

Lokal V : 52,10 m2
19. Korytarz 5,12 m2
20. Pokój z aneksem kuchennym 24,18 m2
21. Pokój 9,85 m2
22. Pokój 9,35 m2
23. Łazienka 3,60 m2

24. Kotłownia 27.70m2

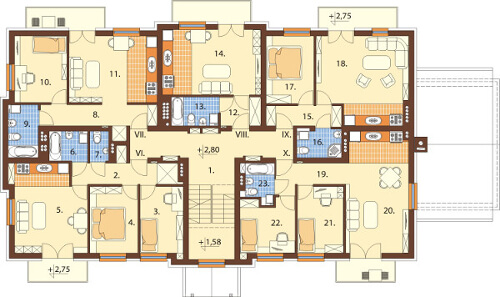

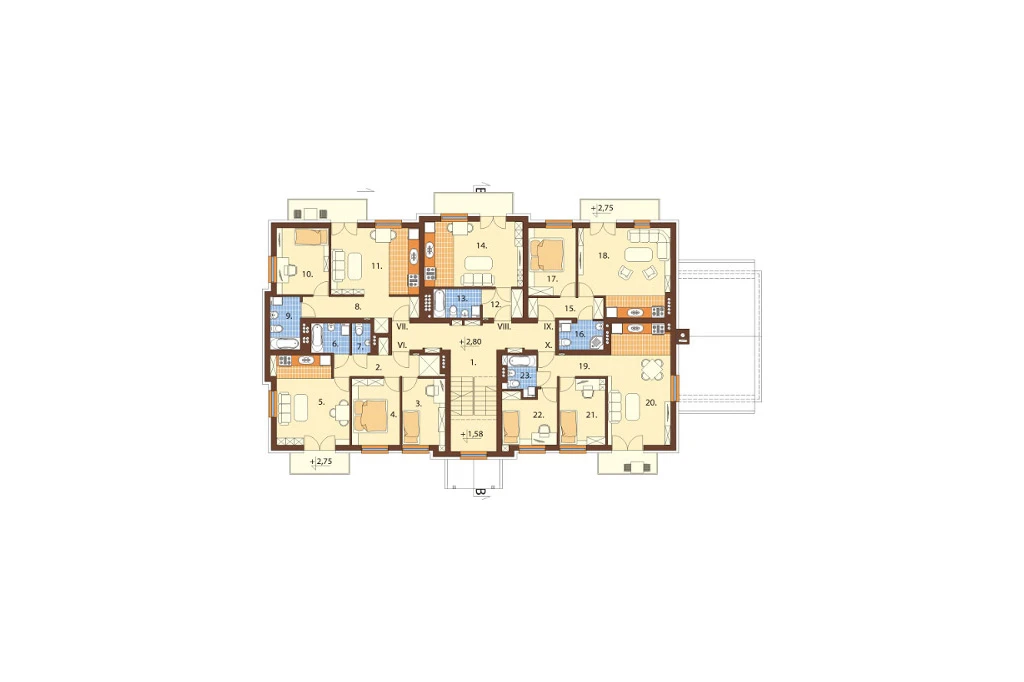

Rzut I piętra



Projekt domu DM-6487 B - rzut
PIĘTRO 248,44 m2

 1.1 Komunikacja 28,81 m2

Lokal VI : 52,49 m2
2. Korytarz 7,77 m2
3. Pokój 9,45 m2
4. Pokój 10,17 m2
5. Pokój z aneksem kuchennym 19.67 m2
6. Łazienka 3,64 m2
7. WC 1,79 m2

Lokal VII : 42,82 m2
8. Korytarz 7,80 m2
9. Łazienka 5,10 m2
10. Pokój 11,15 m2
11. Pokój z aneksem kuchennym 18,77 m2

Lokal VIII : 28,60 m2
12. Korytarz 3,73 m2
13. Łazienka 4,36 m2
14. Pokój z aneksem kuchennym 20,51 m2

Lokal IX : 43,62 m2
15. Korytarz 5,11 m2
16. Łazienka 4,17 m2
17. Pokój 10,17 m2
18. Pokój z aneksem kuchennym 24,17 m2

Lokal X : 52,10 m2
19. Korytarz 5,12 m2
20. Pokój z aneksem kuchennym 24,18 m2
21. Pokój 9,85 m2
22. Pokój 9,35 m2
23. Łazienka 3,60 m2

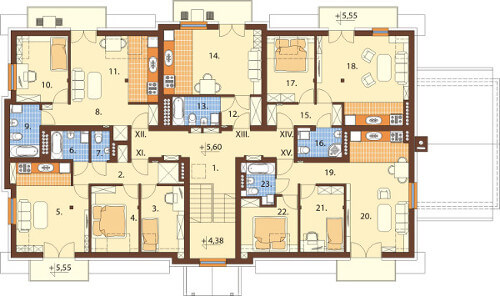

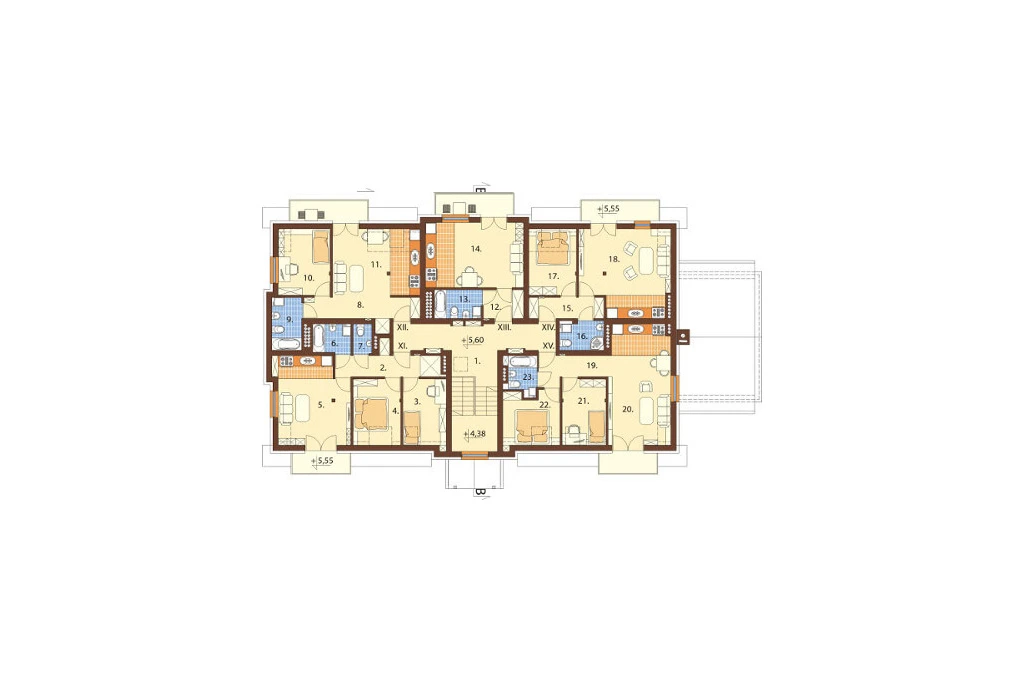

Rzut poddasza



Projekt domu DM-6487 B - rzut
PODDASZE 224,83 m2

1.1 Komunikacja 19.06 m2
Lokal XI : 48,229 m2
2. Korytarz 7,44 m2
3. Pokój 9,45 m2
4. Pokój 8,1610,17 m2
5. Pokój z aneksem kuchennym 19.55 m2
6. Łazienka 3,51m2
7. WC 1,79 m2

Lokal XII : 40,92 m2
8. Korytarz 8,68 m2
9. Łazienka 5,10 m2
10. Pokój 10,60 m2
11. Pokój z aneksem kuchennym 16,54 m2

Lokal XIII : 28,60 m2
12. Korytarz 3,73 m2
13. Łazienka 4,36 m2
14. Pokój z aneksem kuchennym 20,51 m2

Lokal XIV : 40,93 m2
15. Korytarz 5,11 m2
16. Łazienka 4,17 m2
17. Pokój 8,15 m2
18. Pokój z aneksem kuchennym 23,50 m2

Lokal XV : 47,10 m2
19. Korytarz 5,41 m2
20. Pokój z aneksem kuchennym 23,41 m2
21. Pokój 7,53 m2
22. Pokój 7,15 m2
23. Łazienka 3,60 m2

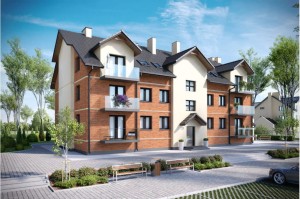

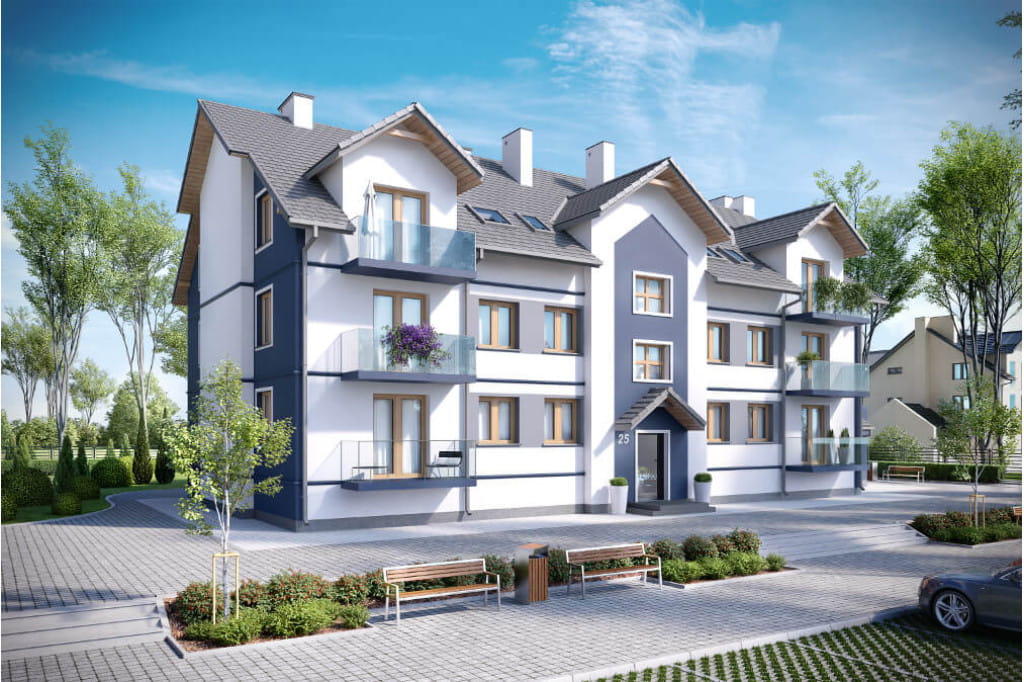

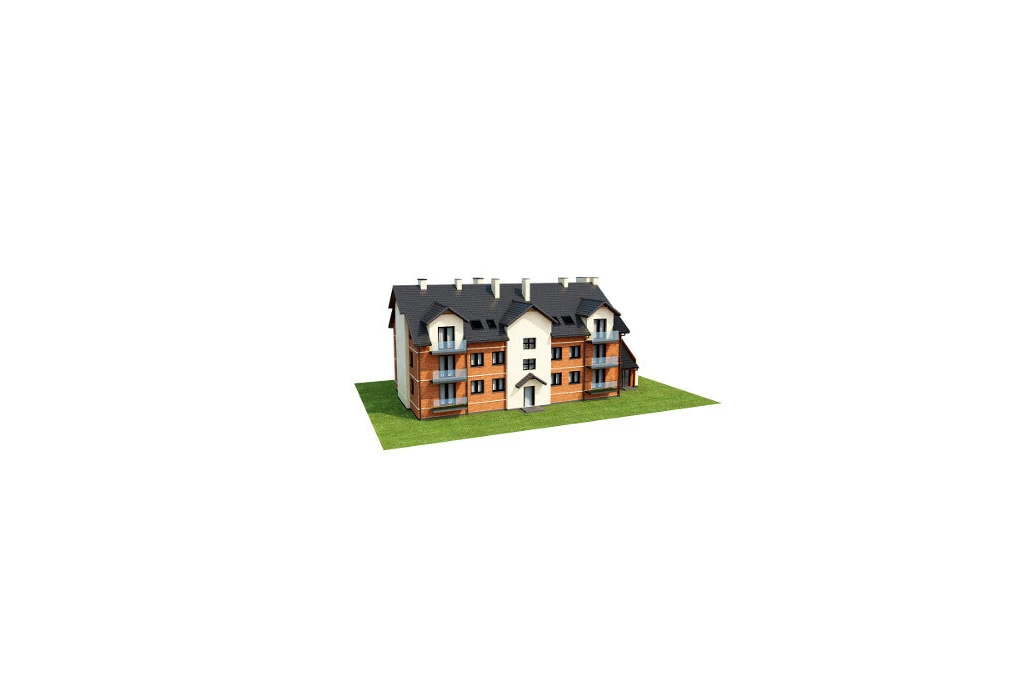

Model



Projekt domu DM-6487 B - model

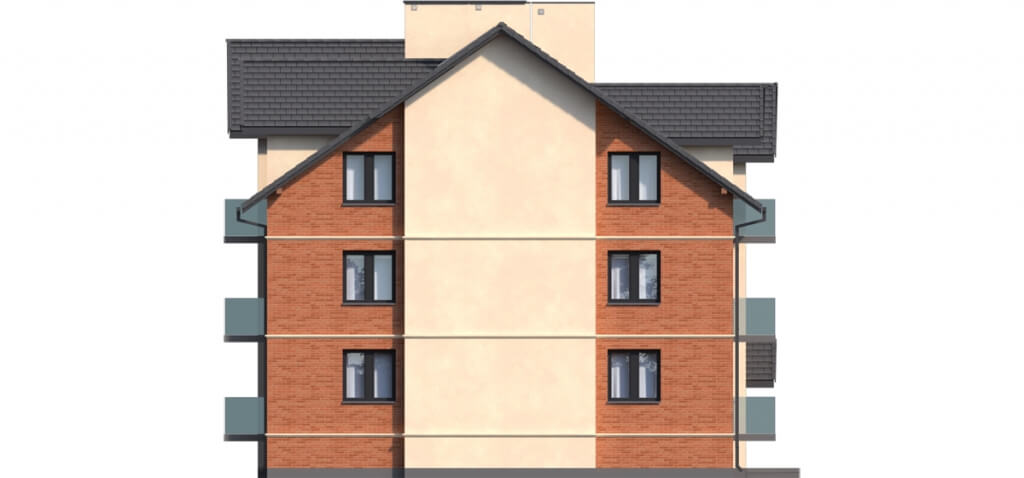

Elewacje



Projekt domu DM-6487 B - elewacja

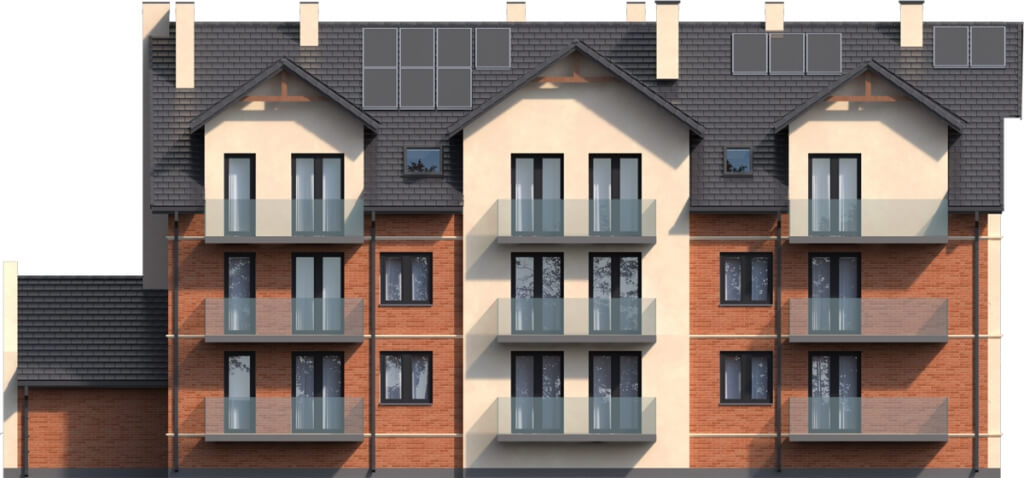

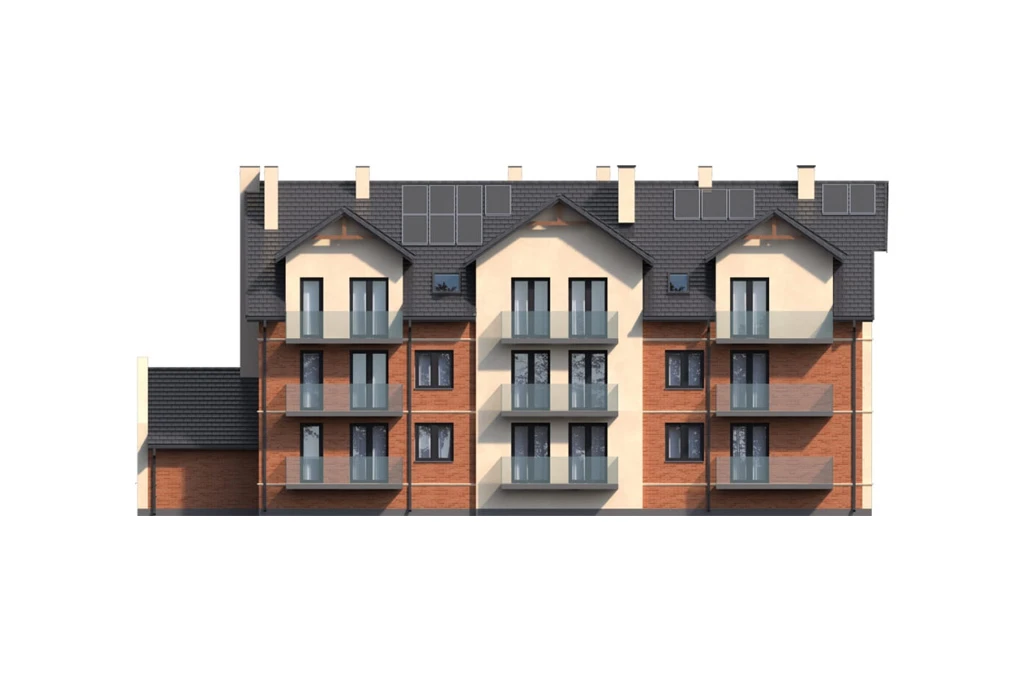

elewacja ogrodowa
Projekt domu DM-6487 B - elewacja

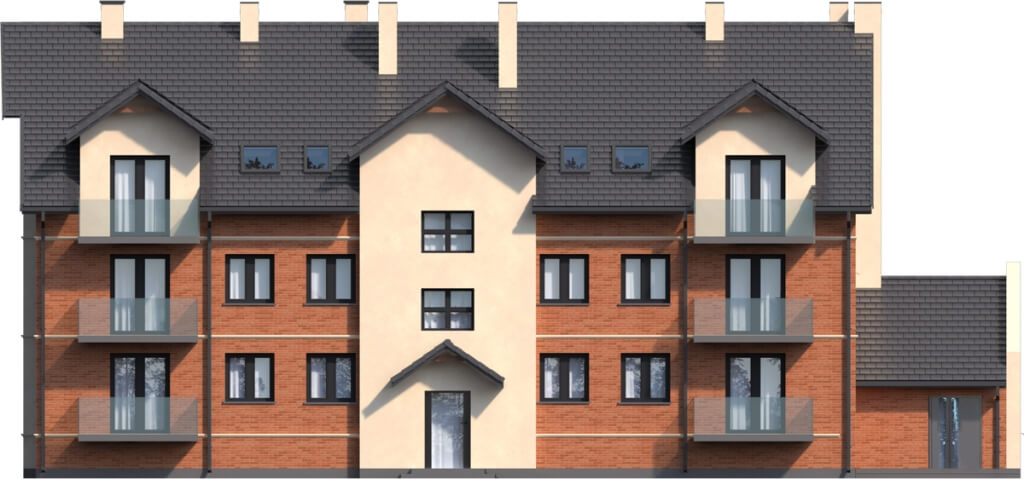

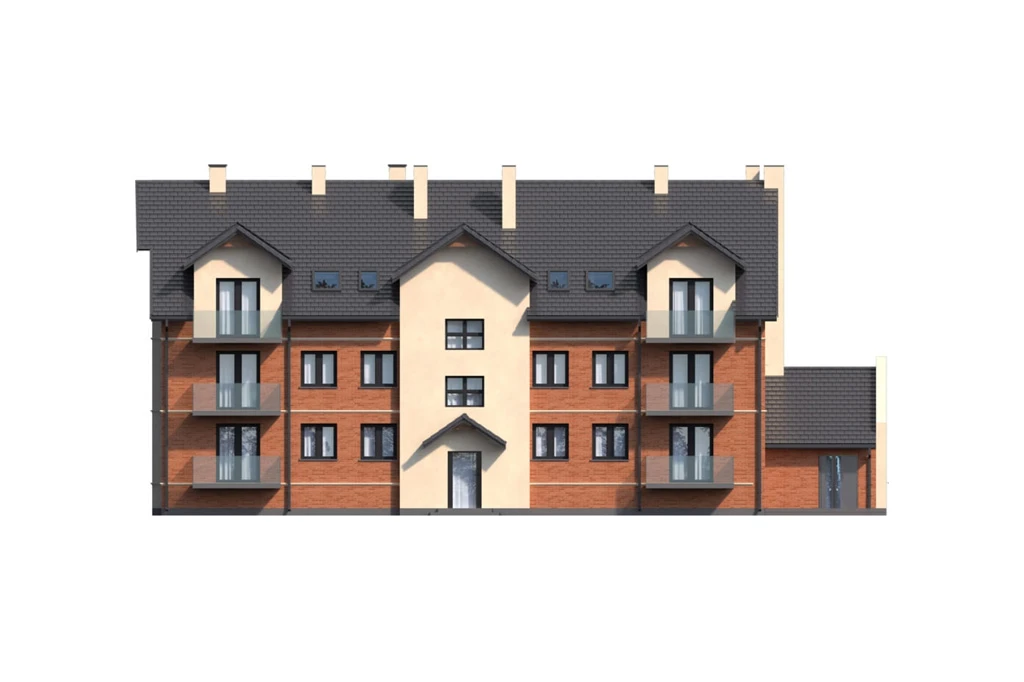

elewacja frontowa
Projekt domu DM-6487 B - elewacja

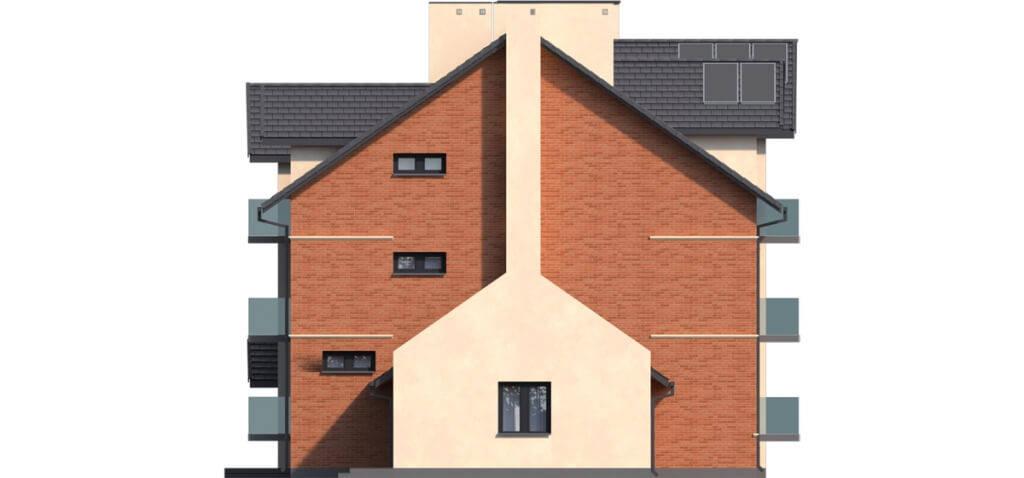

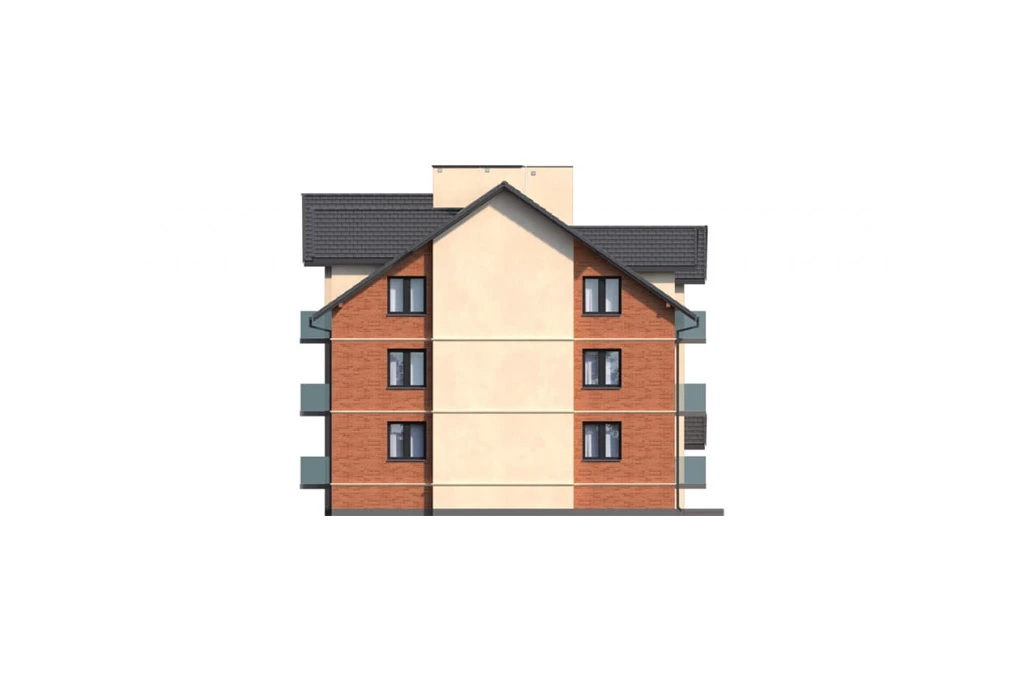

elewacja boczna
Projekt domu DM-6487 B - elewacja

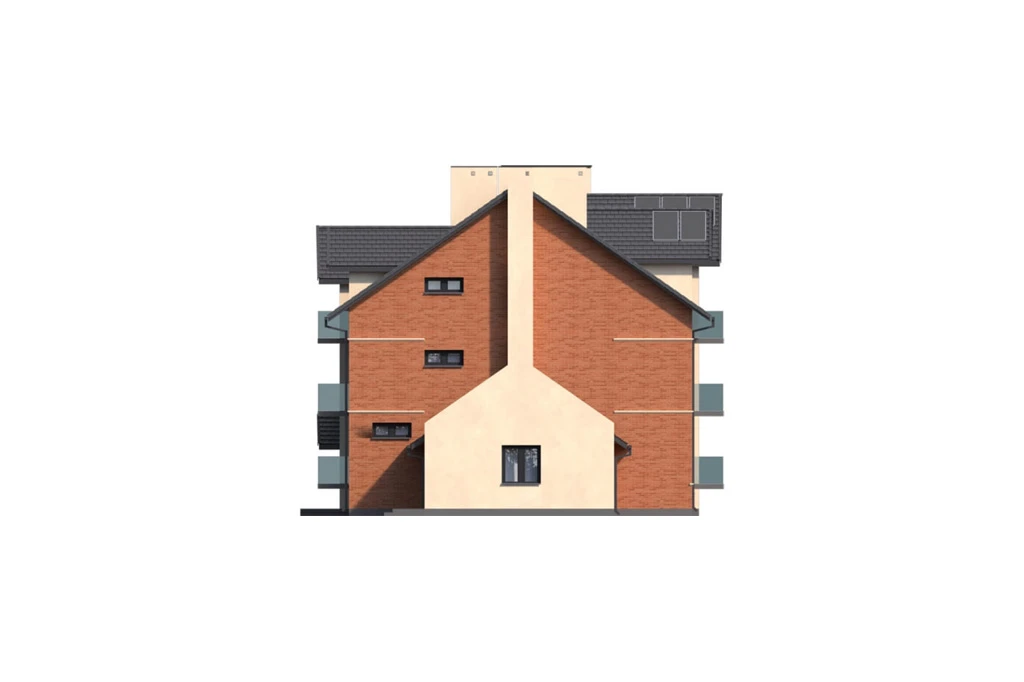

elewacja boczna

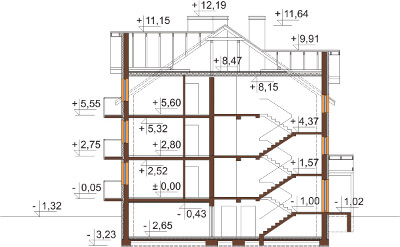

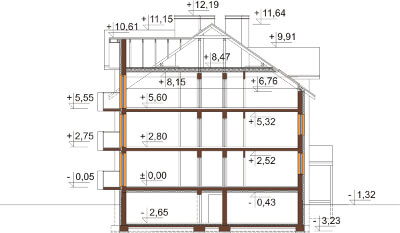

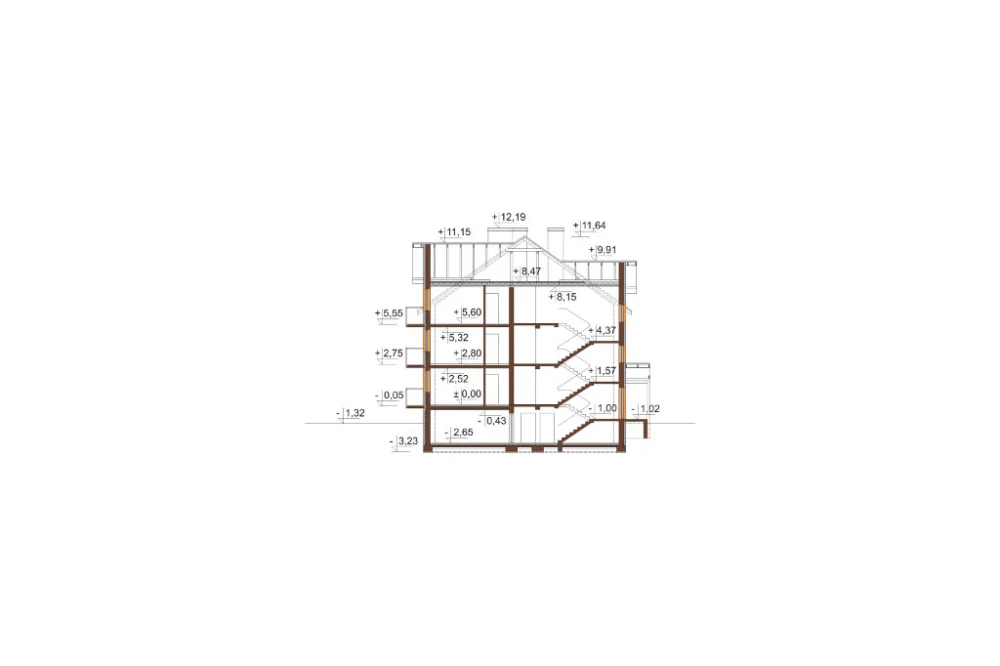

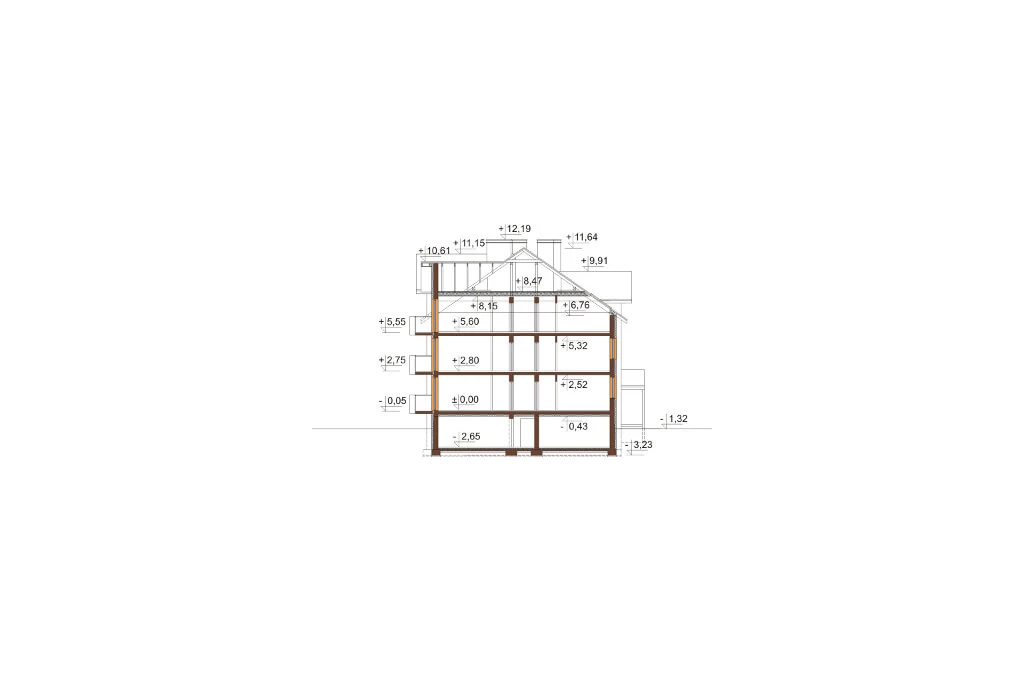

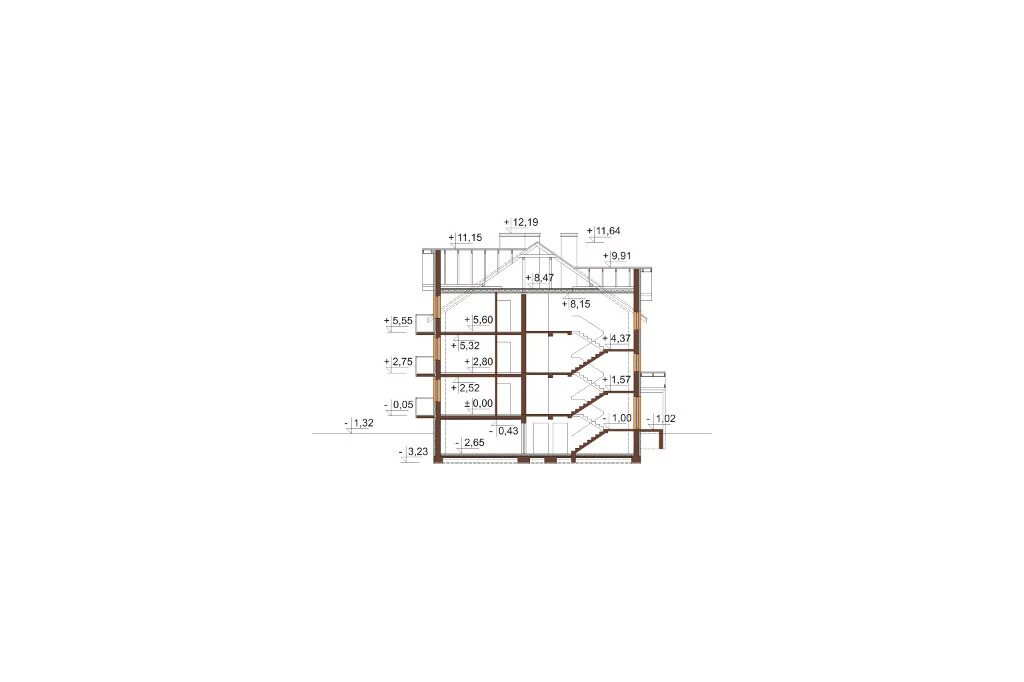

Przekrój



Projekt domu DM-6487 B - przekrój Projekt domu DM-6487 B - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6487 B. Budynek składa się z dwóch segmentów po 15 mieszkań, podpiwniczony z komórkami lokatorskimi w podziemiu

Technologia: tradycyjna.
Ściany zewnętrzne: pustak POROTHERM 30 cm, styropian 15cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu 35°.
Ogrzewanie: gazowe
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 519,17 m2
Program:
Piwnice: 15 pomieszczeń gospodarczych, oraz pomieszczenia techniczne.
Parter: korytarz, klatka schodowa,kotłownia, 5 lokali mieszkalnych - dwa mieszkania dwupokojowe, dwa jednopokojowe i jedno jednopokojowe z aneksem kuchennym
Piętro: korytarz, klatka schodowa,5 lokali mieszkalnych - dwa mieszkania dwupokojowe, dwa jednopokojowe i jedno jednopokojowe z aneksem kuchennym
Poddasze: korytarz, klatka schodowa,kotłownia, 5 lokali mieszkalnych - dwa mieszkania dwupokojowe, dwa jednopokojowe i jedno jednopokojowe z aneksem kuchennym



Powierzchnia zabudowy: 346.29 m²
Powierzchnia użytkowa: 837.01 m²
Kubatura: 4786.95 m³
Szerokość działki: 21.90 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 4
Liczba pomieszczeń: 66
Kąt nachylenia dachu: 35°
Ilość pokoi: 33
Pokój na parterze: Tak
Wysokość budynku: 12.96 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 85.14 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- przedmiar robót
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

POWIERZCHNIA NETTO POMIESZCZEŃ : 1015,56 m2
DO POWIERZCHNI UŻYTKOWEJ NIE WLICZONO
POWIERZCHNI RUCHU ORAZ POWIERZCHNI TECHNICZNEJ.



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem
