Projekt

Budynek gastronomiczny z zapleczem neclegowym i częścią mieszkalną
Kod: K-58 B
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA PROJEKTU 13 000 PLN
KUP PROJEKT

uzyskujemy pozwolenia na budowę dla naszych klientów

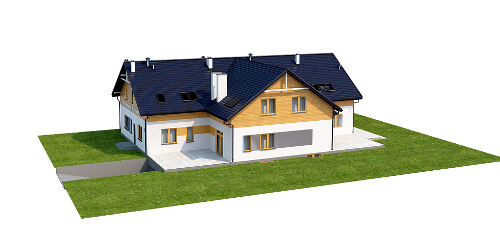

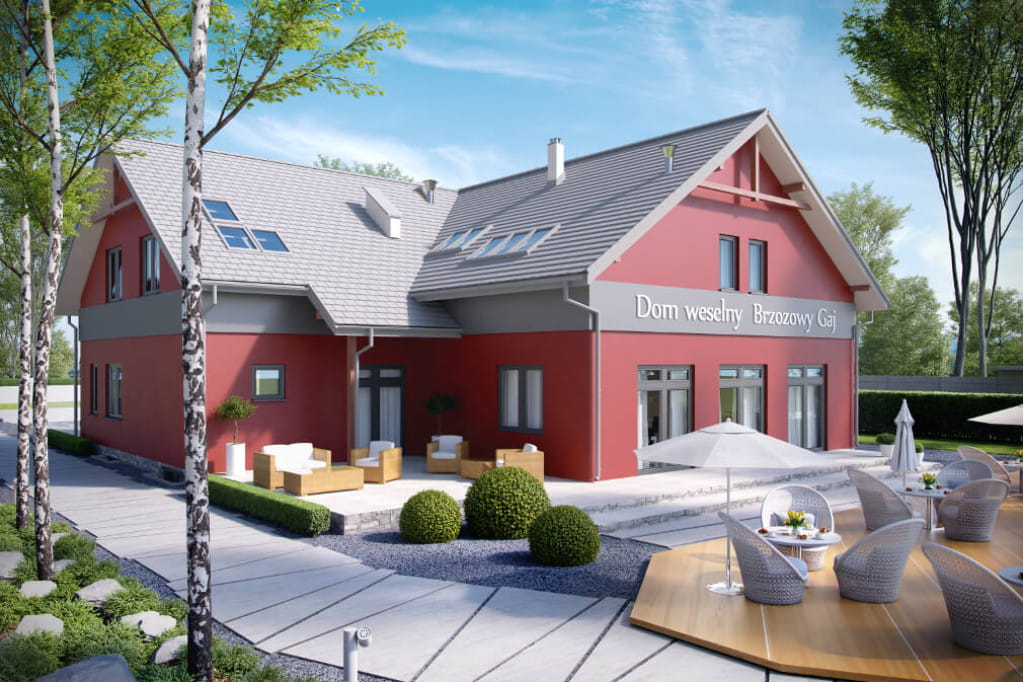

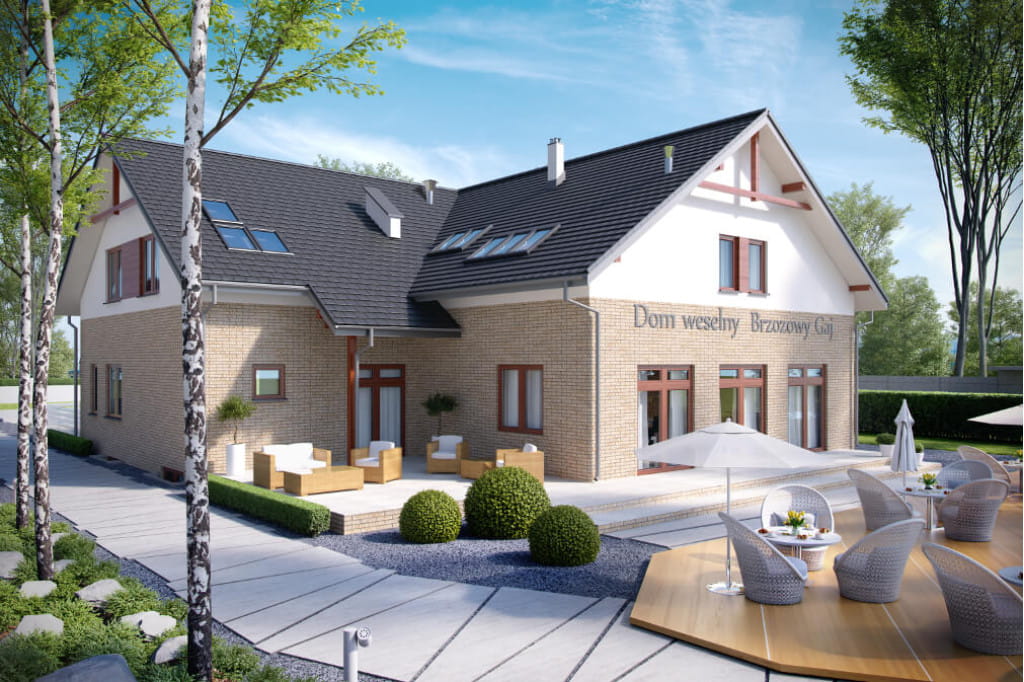

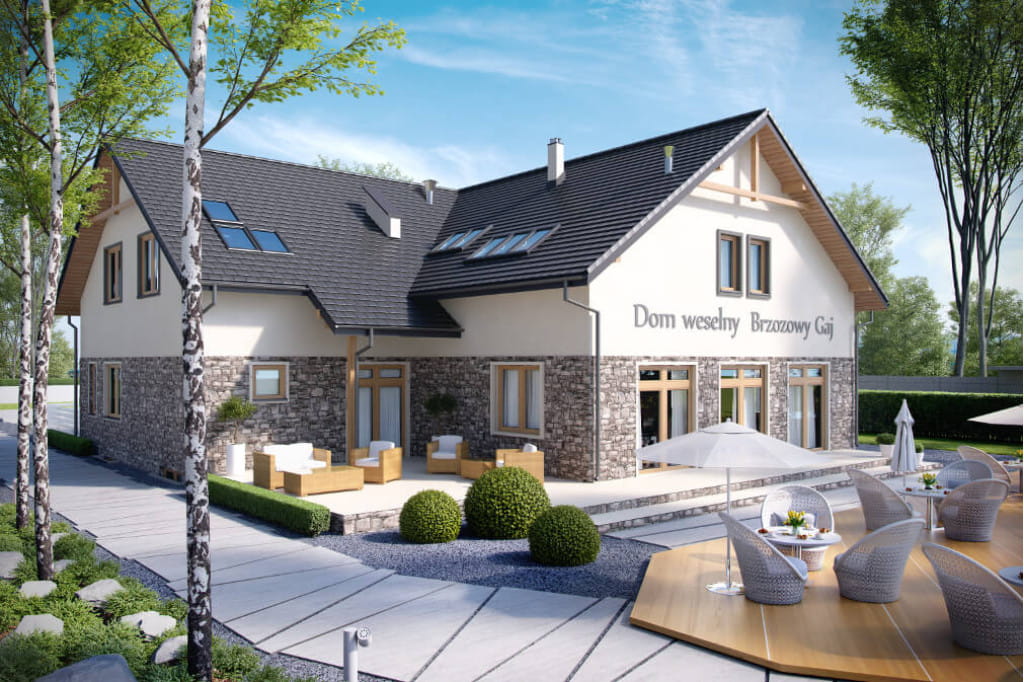

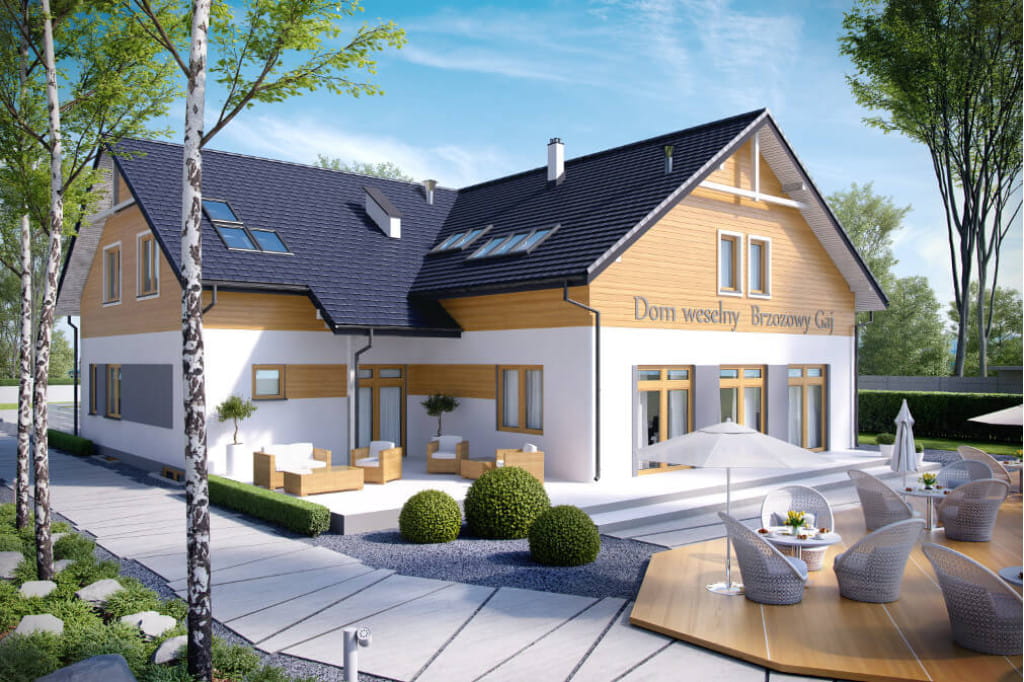

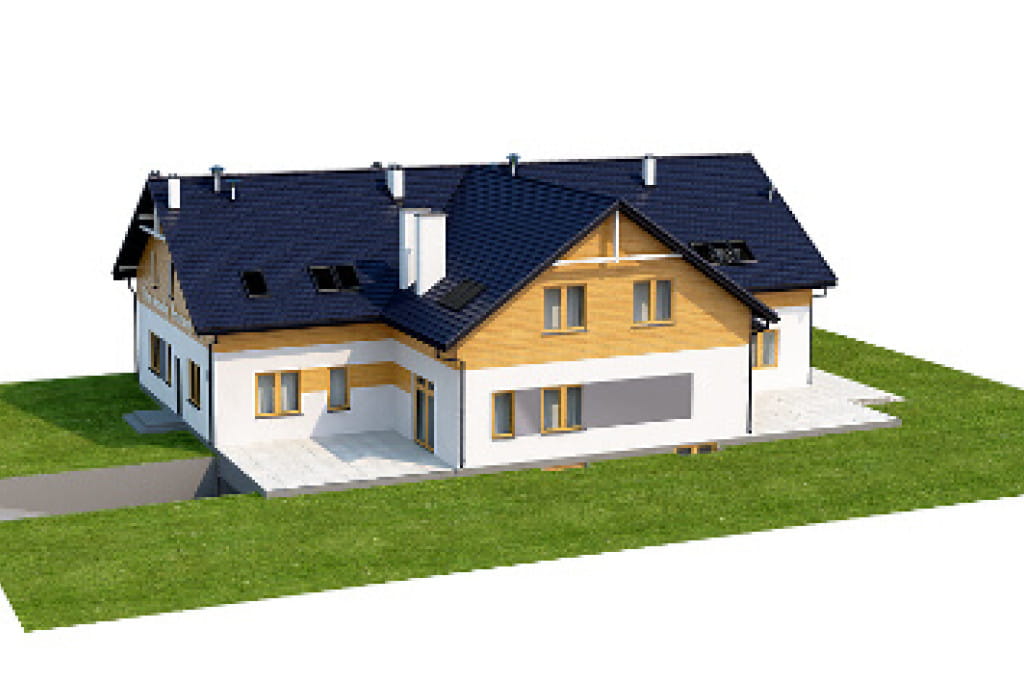

Model



Elewacje

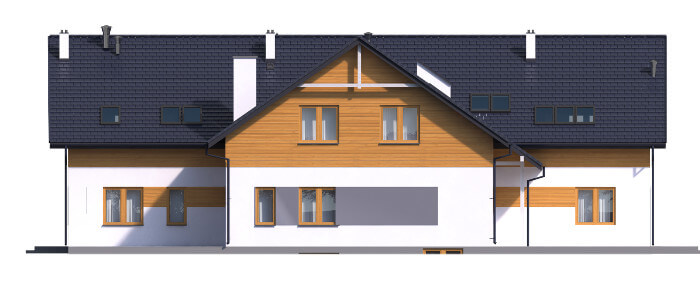

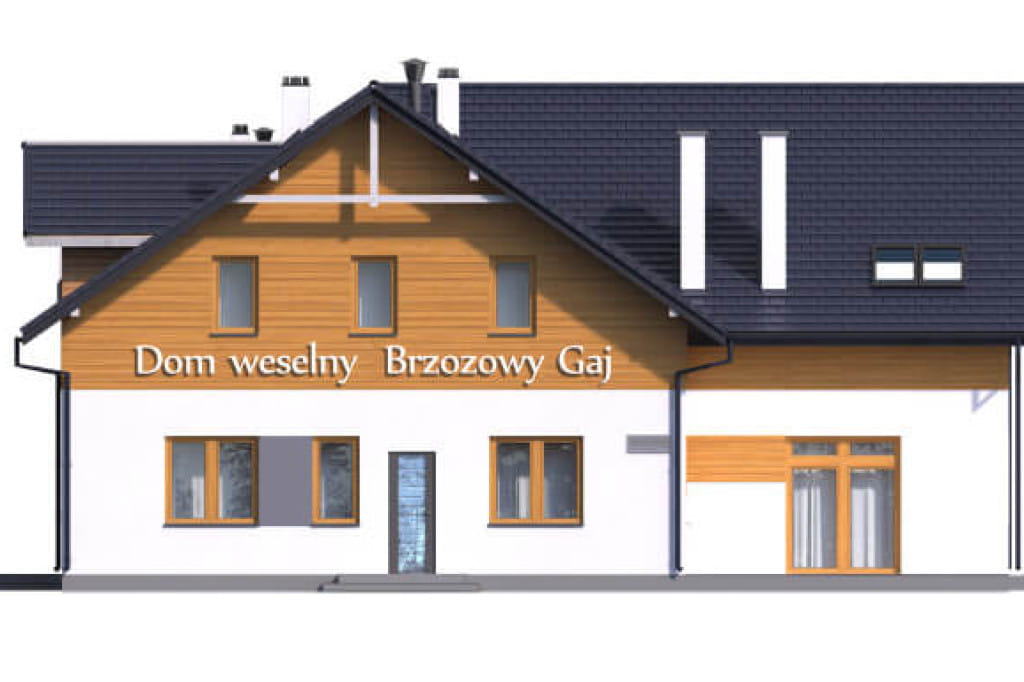

elewacja ogrodowa

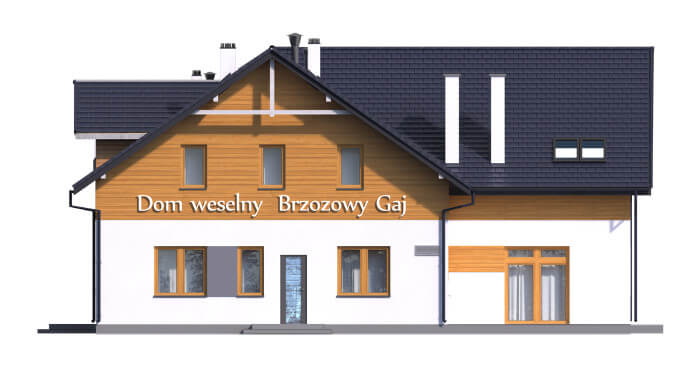

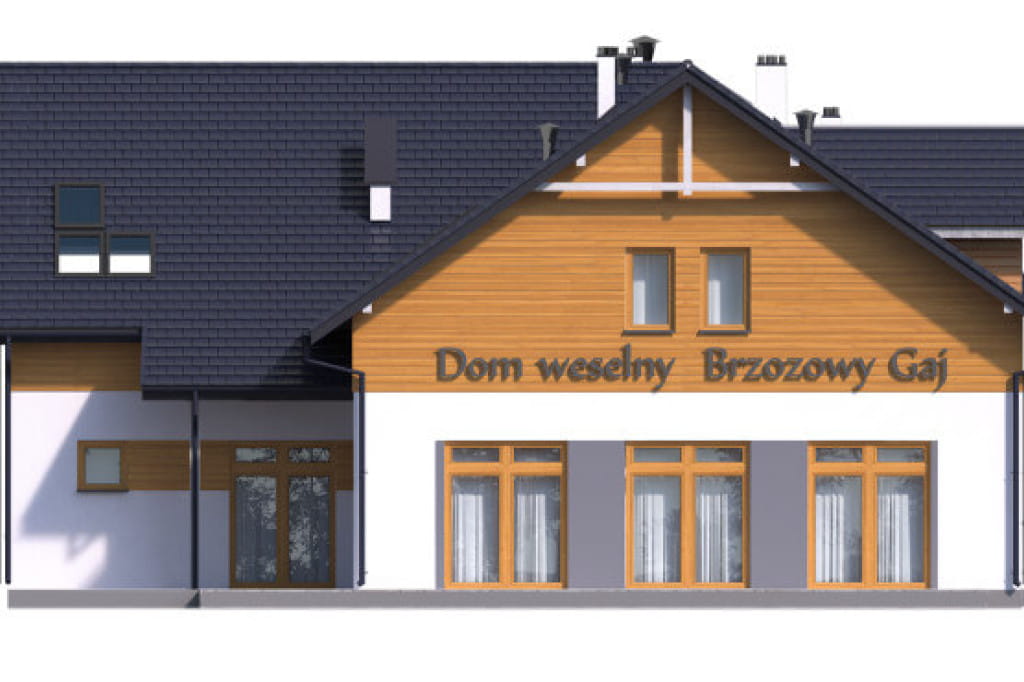

elewacja frontowa

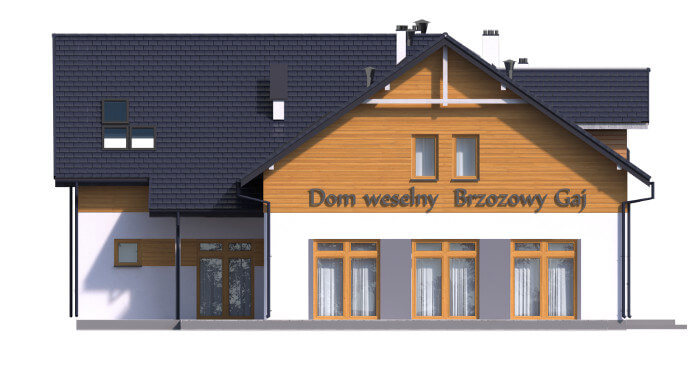

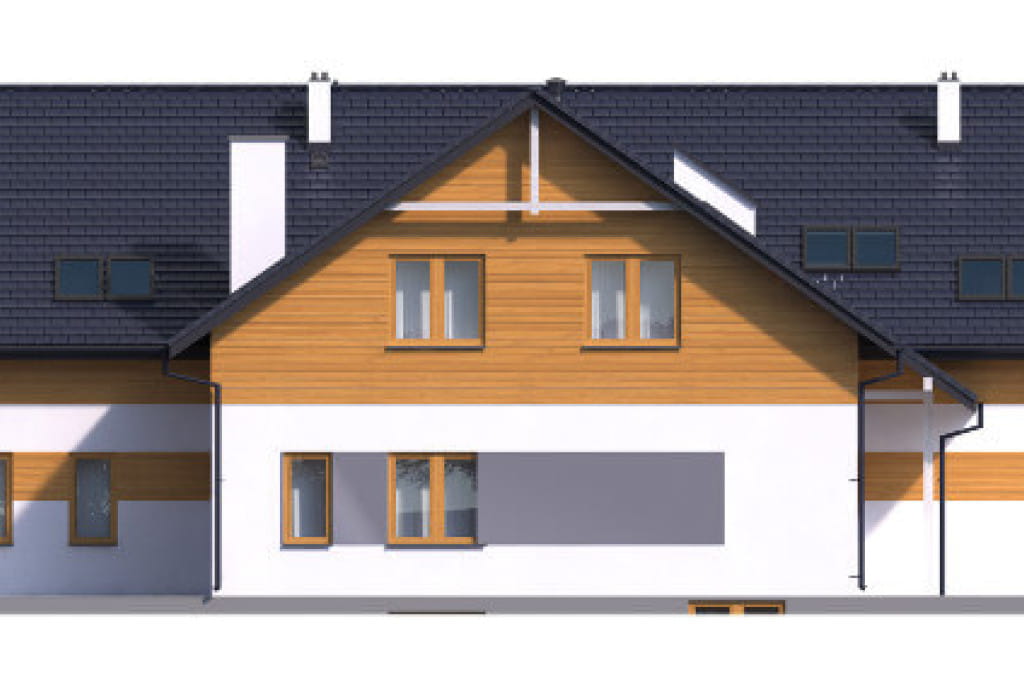

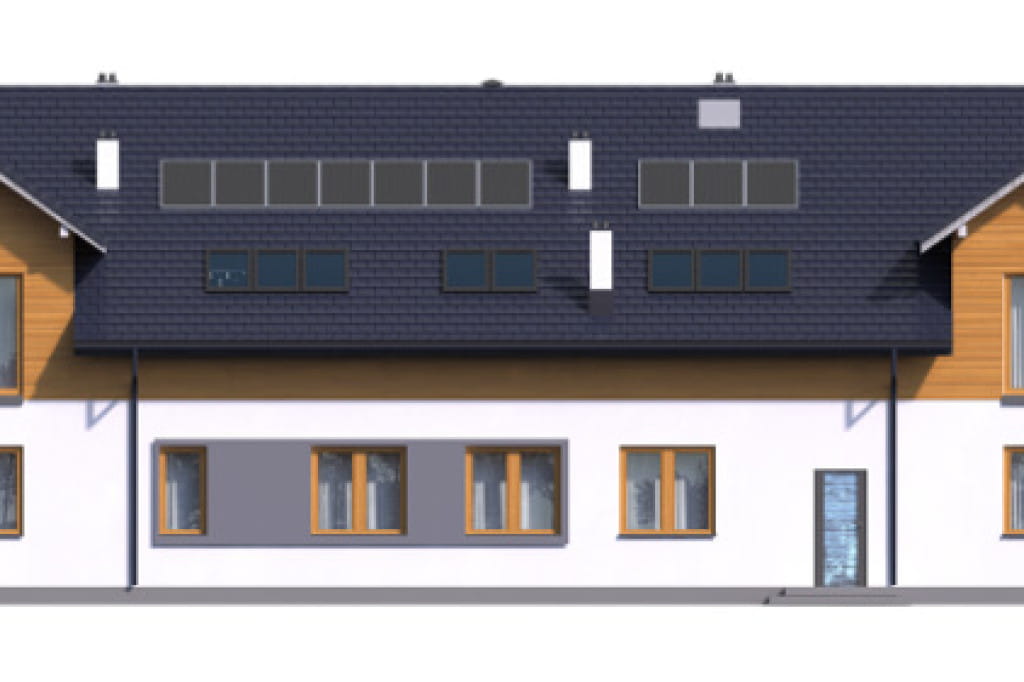

elewacja boczna
elewacja boczna

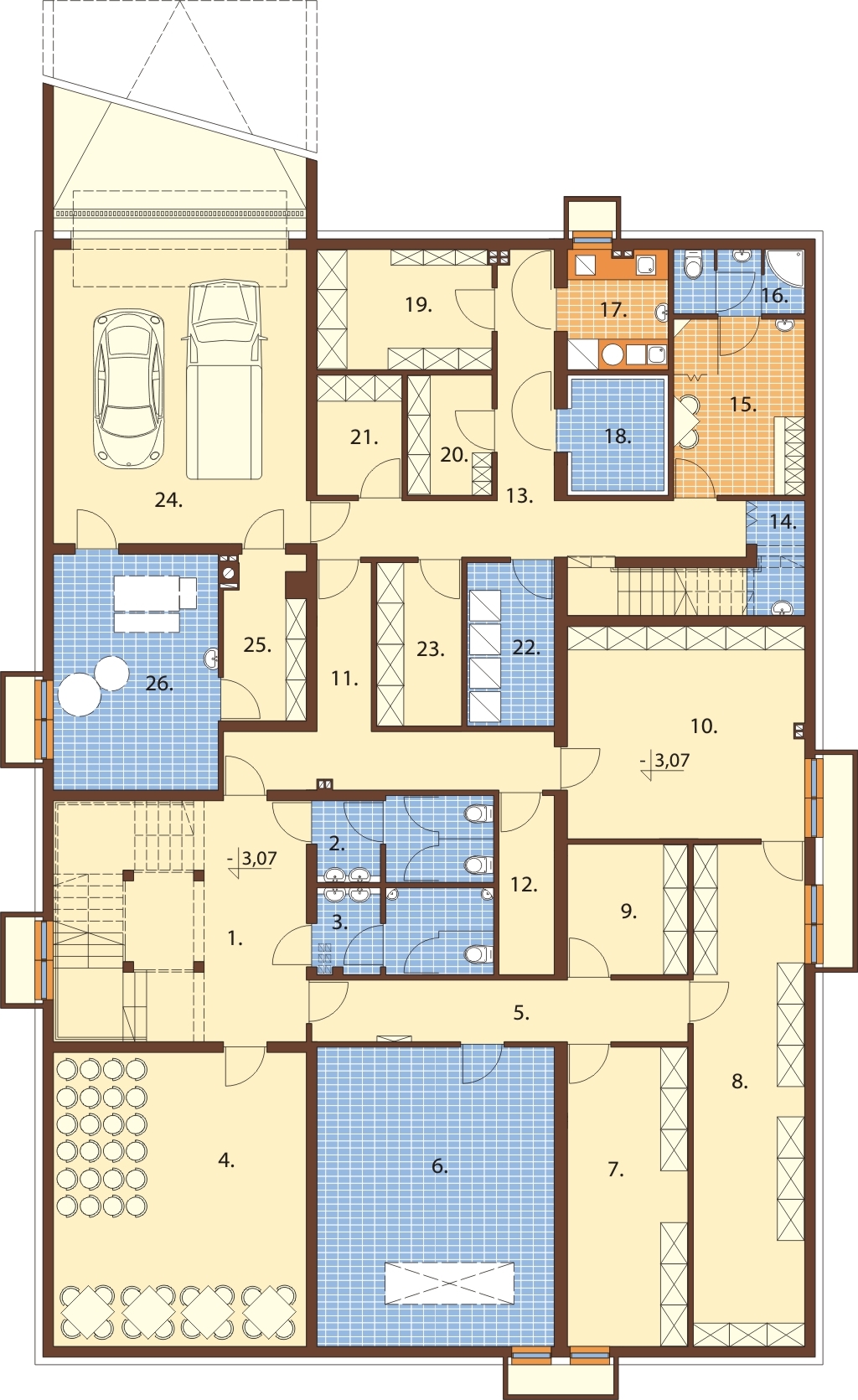

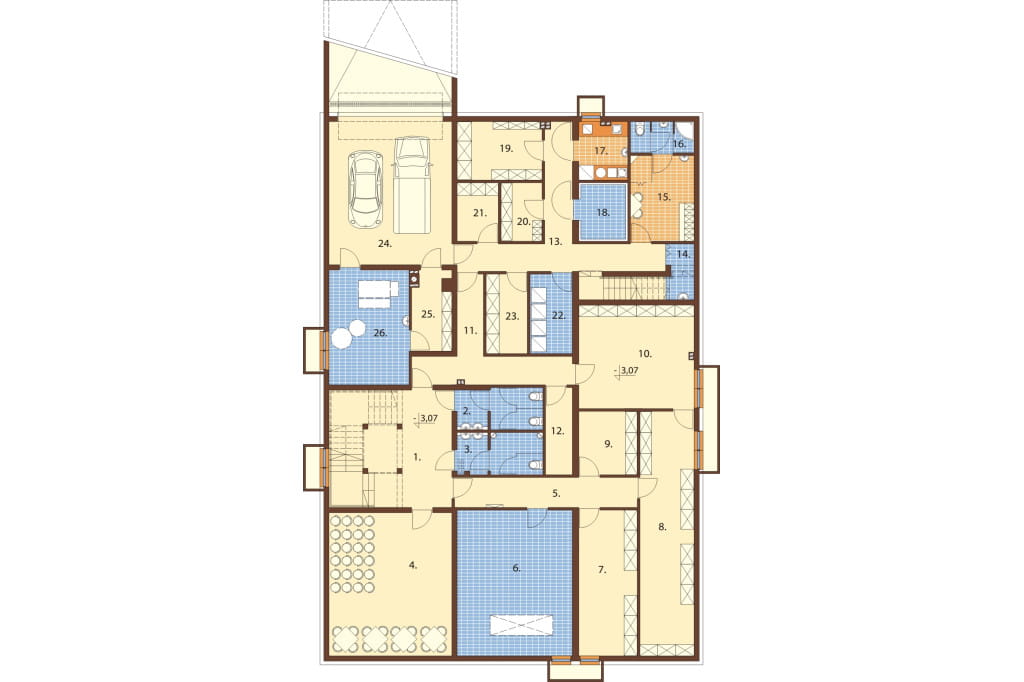

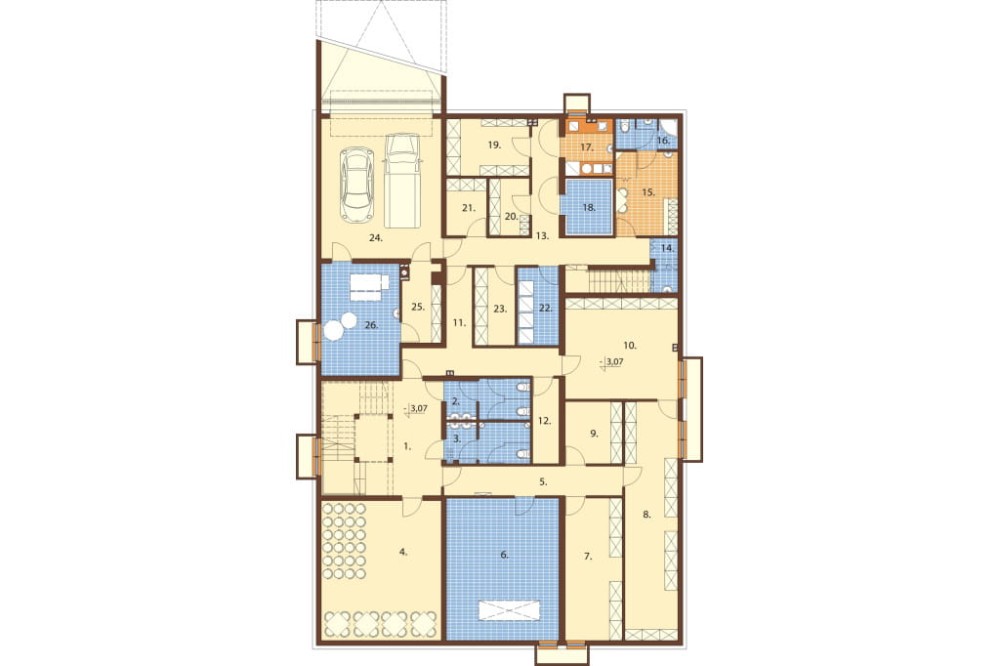

Rzut piwnicy



 Piwnice: 398.68 m2

1. Hol + schody 32.18 m2
2. WC damskie 7.70 m2
3. WC męskie 7.70 m2
4. Pom. gospodarcze 39.27 m2
5. Korytarz 12.26 m2
6. Pom. gospodarcze 37.49 m2
7. Pom. gospodarcze 19.05 m2
8. Pom. gospodarcze 29.54 m2
9. Pom. gospodarcze 8.31 m2
10. Pom. gospodarcze 26.53 m2
11. Korytarz 15.10 m2
12. Magazyn 5.23 m2
13. Korytarz 23.91 m2
14. Szafa na środki czystości 2.90 m2
15. Pom. socjalne 12.19 m2
16. WC + natrysk 4.25 m2
17. Pom. obróbki jaj i warzyw 6.28 m2
18. Chłodnia 5.41 m2
19. Magazyn 10.93 m2
20. Magazyn 5.37 m2
21. Magazyn 5.40 m2
22. Pom. maszyn chłodniczych 7.53 m2
23. Magazyn 7.35 m2
24. Garaż 39.27 m2
25. Skład opału 7.02 m2
26. Kotłownia 20.51 m2

POWIERZCHNIA UŻYTKOWA: 398.68 m2
POWIERZCHNIA NETTO:  398.68 m2

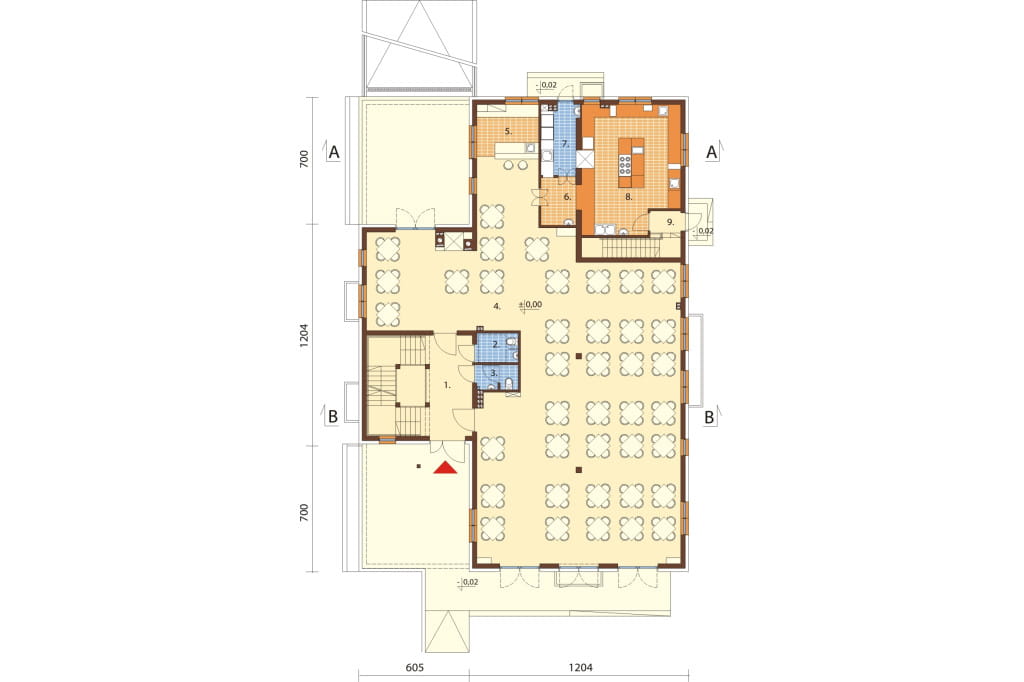

Rzut parteru



Parter : 325.01 m2

1. Hall + schody 21.37 m2

2. WC dla osób niepełnosprawnych 3.69 m2
3. WC 3.10 m2
4. Sala konsumpcyjna 232.27 m2
5. Bar 10.16 m2
6. Rozdzielnia kelnerska 5.08 m2
7. Zmywalnia 7.51 m2
8. Kuchnia 36.52 m2
9. Korytarz 5.32 m2

POWIERZCHNIA UŻYTKOWA: 325.01 m2
POWIERZCHNIA NETTO:  325.01 m2

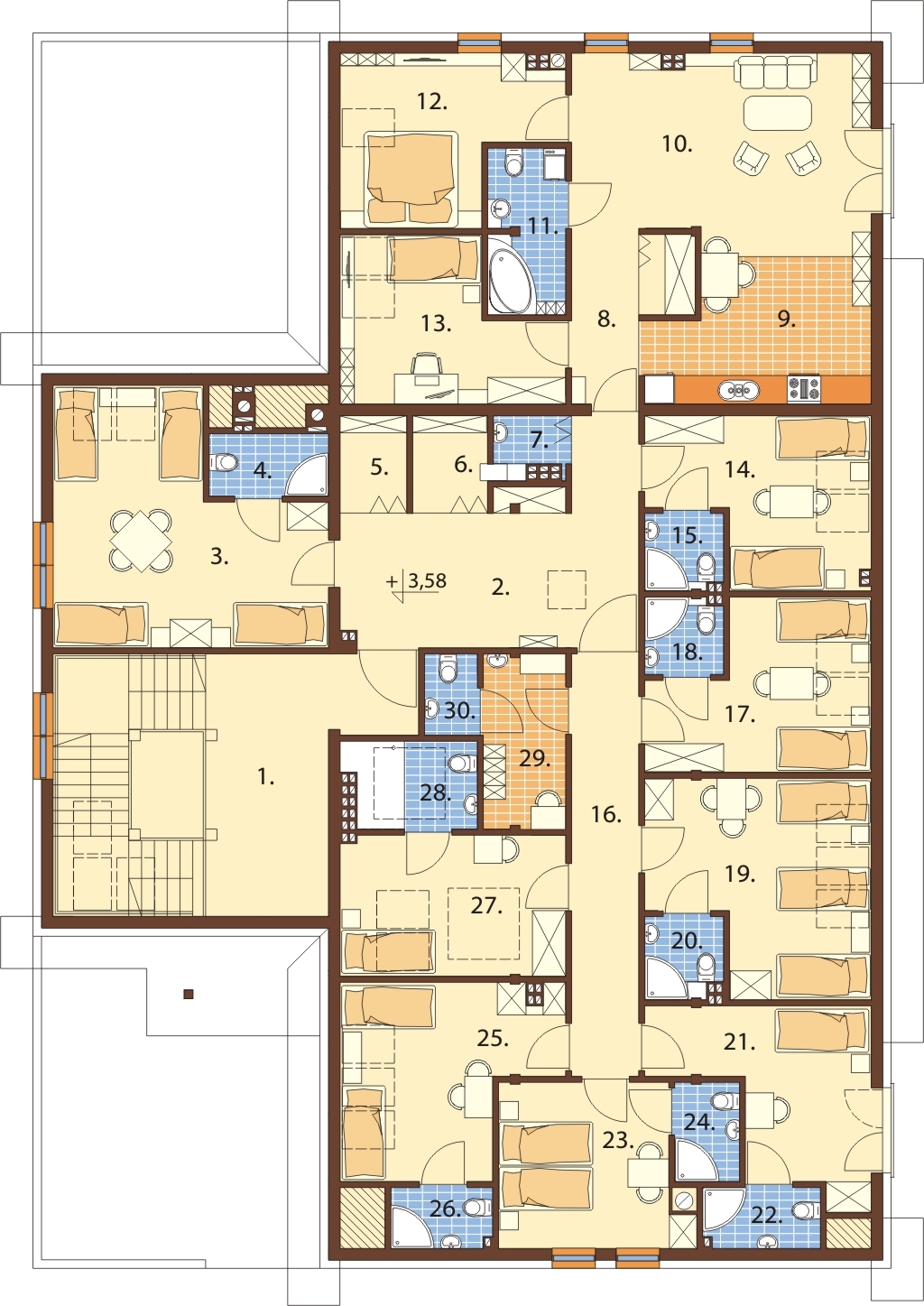

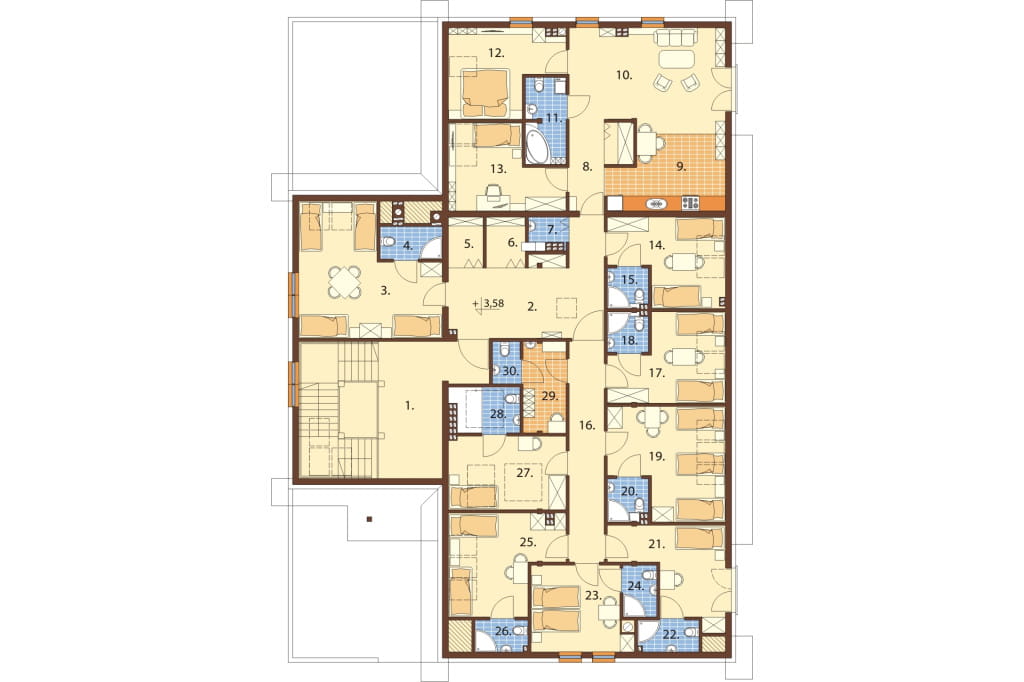

Rzut poddasza



Poddasze: 275.12 m2

Część usługowa 77.11 m2:
1. Hall + schody 22.28 m2
2. Hall 21.53 m2
3. Pokój 22.52 m2
4. Łazienka 3.32 m2
5. Mag. bielizny brudnej 2.54 m2
6. Mag. bielizny czystej 3.25 m2
7. Pom. na środki czystości 1.67 m2

Część mieszkalna 69,85m2:
8. Hall + garderoba 7.33 m2
9. Kuchnia 10.60 m2
10. Salon 24.76 m2
11. Łazienka 5.69 m2
12. Pokój 10.76 m2
13. Pokój 10.71 m2

Część usługowa 128,16 m2:
14. Pokój 10.83 m2
15. Łazienka 2.66 m2
16. Korytarz 12.65 m2
17. Pokój 10.83 m2
18. Łazienka 2.66 m2
19. Pokój 14.31 m2
20. Łazienka 2,55 m2
21. Pokój 12.86 m2
22. Łazienka 3.16 m2
23. Pokój 13.00 m2
24. Łazienka 2.87 m2
25. Pokój 12.22 m2
26. Łazienka 2.72 m2
27. Pokój 11.81 m2
28. Łazienka 4.96 m2
29. Pom. socjalne 6.15 m2
30. WC 1.92 m2

POWIERZCHNIA UŻYTKOWA: 275.12 m2
POWIERZCHNIA NETTO:  310.33 m2

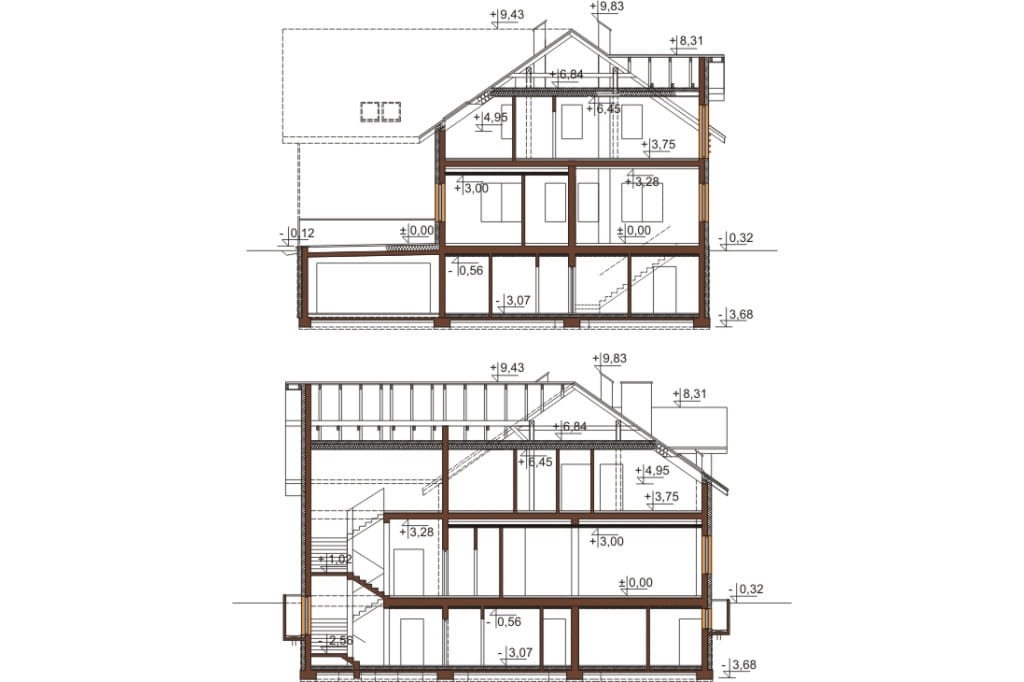

Przekrój



Projekt budynku gastronomicznego K-58 B z zapleczem noclegowym i mieszkaniem właścieciela, pełniący funkcję domu weselnego lub restauracji
Budynek parterowy poddaszem użytkowym, podpiwniczony. Może również pełnic funkcję pensjonatu, motelu lub zajazdu.

Technologia: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: Teriva, nad poddaszem w konstrukcji dachu
Kąt nachylenia dachu: 35°.
Pokrycie dachu: dachówka ceramiczna
Ogrzewanie: piec na paliwo stałe - pelety, c.w.u wspomagane przez instalację solarną
Wentylacja mechaniczna: sala konsumpcyjna- wentylacja mechaniczna nawiewno wywiewna z rekuperacją, kuchnia z zapleczem wentylacja mechaniczna nawiewno wywiewna
Program piwnic: zaplecze kuchenne,  magazynowe, socjlane, sanitarne, kotłownia na paliwo stałe, skład opału, garaż.
Program parteru:   WC, kuchnia, sala konsumpcyjna  z barem, rozdzielnia kelnerska, zmywalnia,
Program poddasza:
Część mieszkalna - salon z kuchnią, łazienka, korytarz, dwa pokoje
Część usługowa - pokoje noclegowe z łazienkami dla 17 osób,  magazyn bielizny czystej i brudnej, pomieszczenie porządkowe, pomieszczenie socjalne, WC.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją sali bankietowej, hydranty przeciwpożarowe wewnętrzne, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 471.06 m²
Powierzchnia użytkowa: 998.81 m²
Kubatura: 4117.10 m³
Szerokość działki: 26.09 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 65
Kąt nachylenia dachu: 35°
Ilość pokoi: 10
Pokój na parterze: Nie
Wysokość budynku: 12.52 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 28.72 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: mieszkalne z funkcją usługowo-handlową, gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt karczmy, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt pensjonatu, projekt budynku gastronomicznego, parterowe z poddaszem użytkowym, restauracja, projekt restauracji, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
