Projekt

Dom opieki dla osób starszych

Kod: K-16 C
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

zobacz realizacje naszych projektów

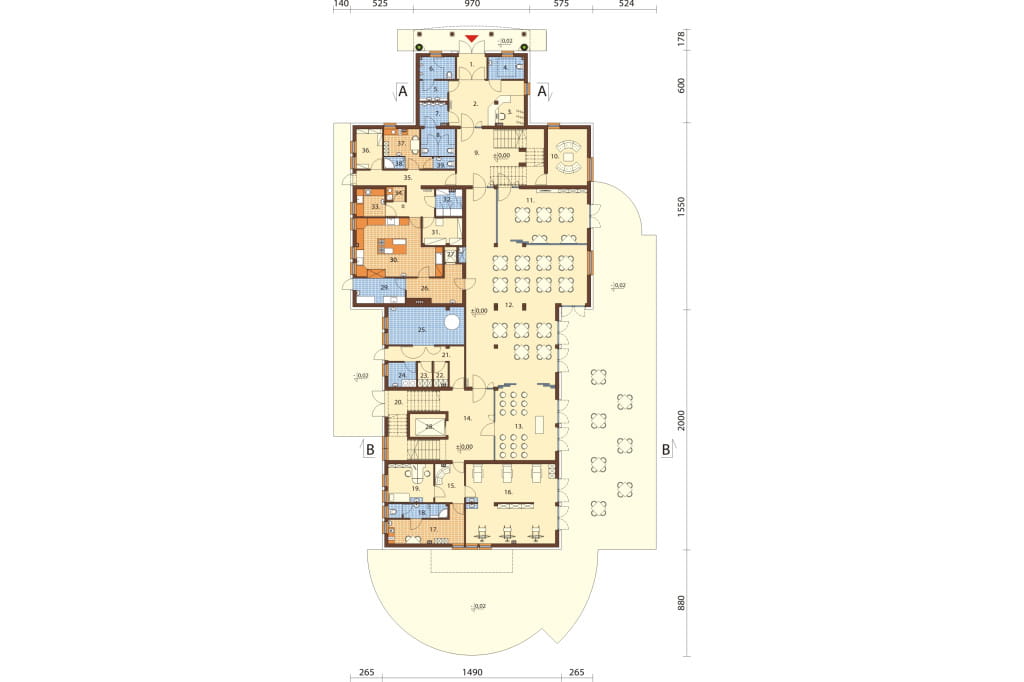

Rzut parteru



Projekt K-16 C - rzut

 PARTER  554.87 m2


1.Wiatrołap 4,62 m2
2.Hall 16.49 m2
3.Szatnia +recepcja 4,87 m2
4.WC dla niepełnospr. 5.48 m2
5.Przedsionek 3.97 m2
6.WC męskie 5.48 m2
7.Przedsionek 4.45 m2
8.WC damskie 6.47 m2
9.Klatka schodowa 34.25 m2
10.Palarnia 15.48 m2
11.Pokój dzienny 33.88 m2
12.Stołówka 113.47 m2
13.Kaplica 29.10 m2
14.Klatka schodowa 28.16 m2
15.Poczekalnia 7.74 m2
16.Pom. terapii i rehabilitacji 48.83 m2
17.Pokój socjalny 14.41 m2
18.WC+natrysk 5.83 m2
19.Gabinet lekarski 12.13 m2
20.Strefa wejścia pomocniczego 10.24 m2
21.Korytarz 10.50 m2
22.Magazyn pościeli czystej 2.34 m2
23.Magazyn pościeli brudnej 2.43 m2
24.Pralnia podręczna 4.76 m2
25.Pom. węzła ciepłowniczego 19.94 m2
26.Rozdzielnia kelnerska 11.16 m2
27.Szyb windy 1.34 m2
28.Szyb windy 5.79 m2
29.Zmywalnia 8.50 m2
30.Kuchnia 30.86 m2
31.Magazyn 7.57 m2
32.Chłodnia + magazyn 4.94 m2
33.Obieralnia warzyw 5.42 m2
34.Wyparzalnia jaj 1.82 m2
35.Korytarz 10.38 m2
36.Magazyn podręczny 7.21 m2
37.Pokój socjalny 8.99 m2
38.Natrysk 1.77 m2
39.WC 1.80 m2

POWIERZCHNIA UŻYTKOWA: 428,32m2
POWIERZCHNIA NETTO:
554.86m
2

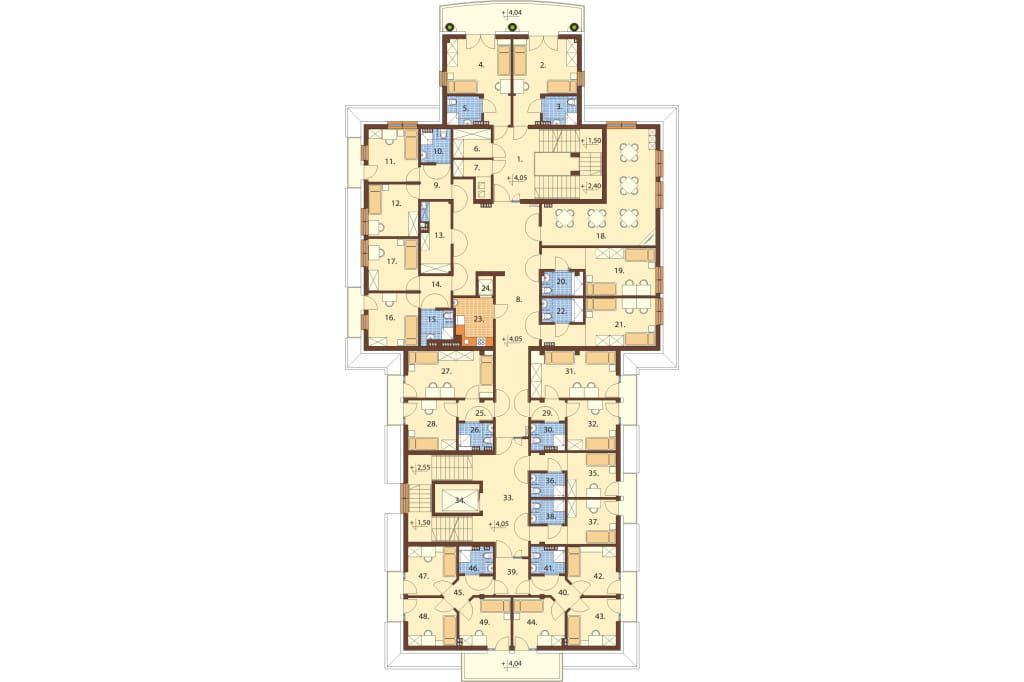

Rzut I piętra



Projekt K-16 C - rzut
PIĘTRO  534.06 m2

1.Hall+ schody 21.88 m2
2.Pokój dwuosobowy 19.32 m2
3.Łazienka 4.34 m2
4.Pokój dwuosobowy 19.32 m2
5.Łazienka 4.34 m2
6.Magazyn pościeli czystej 4.93 m2
7.Magazyn pościeli brudnej 4.44 m2
8.Korytarz 58.18 m2
9.Przedsionek 4.65 m2
10.Łazienka 4.25 m2
11.Pokój jednoosobowy 11.89 m2
12.Pokój jednoosobowy 11.63 m2
13.Magazyn 9.24 m2
14.Przedsionek 4.34 m2
15.Łazienka 4.62 m2
16.Pokój jednoosobowy 11.90 m2
17.Pokój jednoosobowy 11.63 m2
18.Pokój dzienny 37.70 m2
19.Pokój dwuosobowy 19.19 m2
20.Łazienka 4.50 m2
21.Pokój dwuosobowy 19.19 m2
22.Łazienka 4.50 m2
23.Kuchnia pomocnicza 8.11 m2
24.Szyb windy 1.34 m2
25.Przedsionek 3.17 m2
26.Łazienka 4,00 m2
27.Pokój dwuosobowy 17.92 m2
28.Pokój jednoosobowy 10.85 m2
29.Przedsionek 3.12 m2
30.Łazienka 3.98 m2
31.Pokój dwuosobowy 17.92 m2
32.Pokój jednoosobowy 10.95 m2
33.Hall + schody 34.11 m2
34.Szyb windy 5.79 m2
35.Pokój jednoosobowy 12.95 m2
36.Łazienka 3.73 m2
37.Pokój jednoosobowy 12.95 m2
38.Łazienka 3.73 m2
39.Korytarz 5.34 m2
40.Przedsionek 4.49 m2
41.Łazienka 3.96 m2
42.Pokój jednoosobowy 10.05 m2
43.Pokój jednoosobowy 10.01 m2
44.Pokój jednoosobowy 10.55 m2
45.Przedsionek 4.49 m2
46.Łazienka 3.96 m2
47.Pokój jednoosobowy 10.05 m2
48.Pokój jednoosobowy 10.01 m2
49.Pokój jednoosobowy 10.55 m2


POWIERZCHNIA UŻYTKOWA: 404,42m2
POWIERZCHNIA NETTO:
534.06m
2

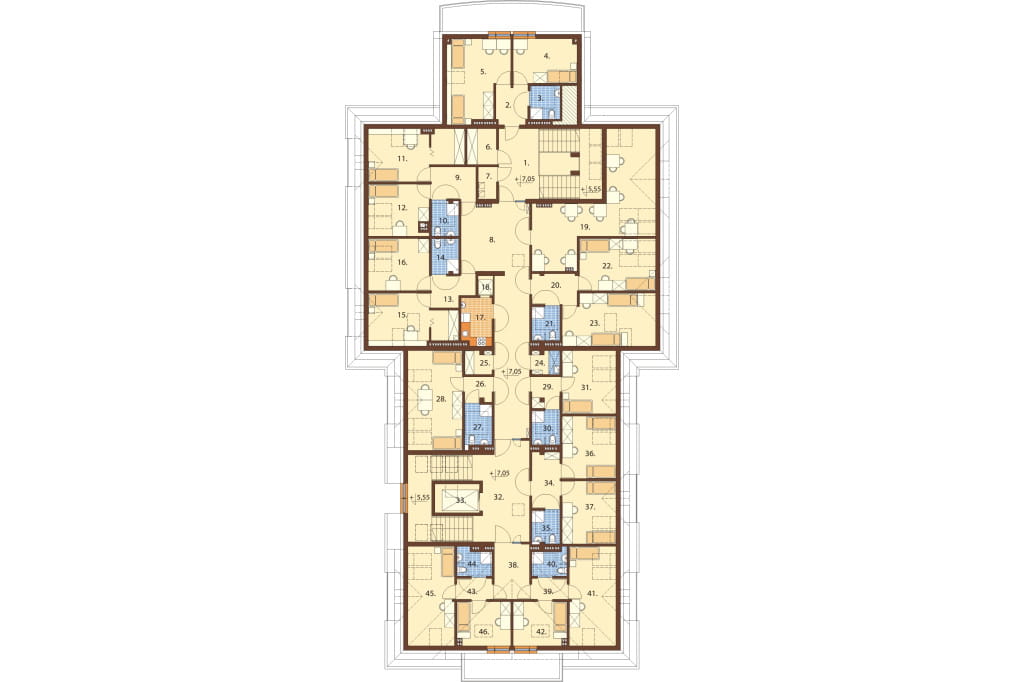

Rzut poddasza



Projekt K-16 C - rzut

 PODDASZE 421.90 m2


1.Hall+ 1/2schody 20.64 m2
2.Przedsionek 5.52 m2
3.Łazienka 4.24 m2
4.Pokój jednoosobowy 9.04 m2
5.Pokój dwuosobowy 13.71 m2
6.Magazyn pościeli czystej 4.71 m2
7.Magazyn pościeli brudnej 2.62 m2
8.Korytarz 46.21 m2
9.Przedsionek 6.94 m2
10.Łazienka 4.25 m2
11.Pokój jednoosobowy + garderoba 9.24 m2
12.Pokój jednoosobowy 9.32 m2
13.Przedsionek 5.43 m2
14.Łazienka 4.25 m2
15.Pokój jednoosobowy + garderoba 10.69 m2
16.Pokój jednoosobowy 9.85 m2
17.Kuchnia pomocnicza 6.50 m2
18.Szyb windy 1.34 m2
19.Pokój dzienny 29.73 m2
20.Przedsionek 6.20 m2
21.Łazienka 4.26 m2
22.Pokój dwuosobowy 13.40 m2
23.Pokój dwuosobowy 13.40 m2
24.Magazyn środków czystości 2.92 m2
25.Magazyn podręczny 2.83 m2
26.Przedsionek 3.02 m2
27.Łazienka 5,02 m2
28.Pokój dwuosobowy 15,99 m2
29.Przedsionek 3.95 m2
30.Łazienka 4,27 m2
31.Pokój jednoosobowy 9,94 m2
32.Przedsionek 3.95 m2
33.Łazienka 4.27 m2
34.Pokój jednoosobowy 9.94 m2
35.Hall+ schody 32.08 m2
36.Szyb windy 5.79 m2
37.Przedsionek 6.99 m2
38.Łazienka 4.17 m2
39.Pokój dwuosobowy 9.82 m2
40.Pokój dwuosobowy 9.92 m2
41.Korytarz 8.68 m2
42.Przedsionek 3.28 m2
43.Łazienka 3.95 m2
44.Pokój jednoosobowy 10.12 m2
45.Pokój jednoosobowy 10.06 m2
46.Przedsionek 3.28 m2
47.Łazienka 4,15 m2
48.Pokój jednoosobowy 10.12 m2
49.Pokój jednoosobowy 10.06 m2


POWIERZCHNIA UŻYTKOWA: 307.16m2
POWIERZCHNIA NETTO:
421.90m
2

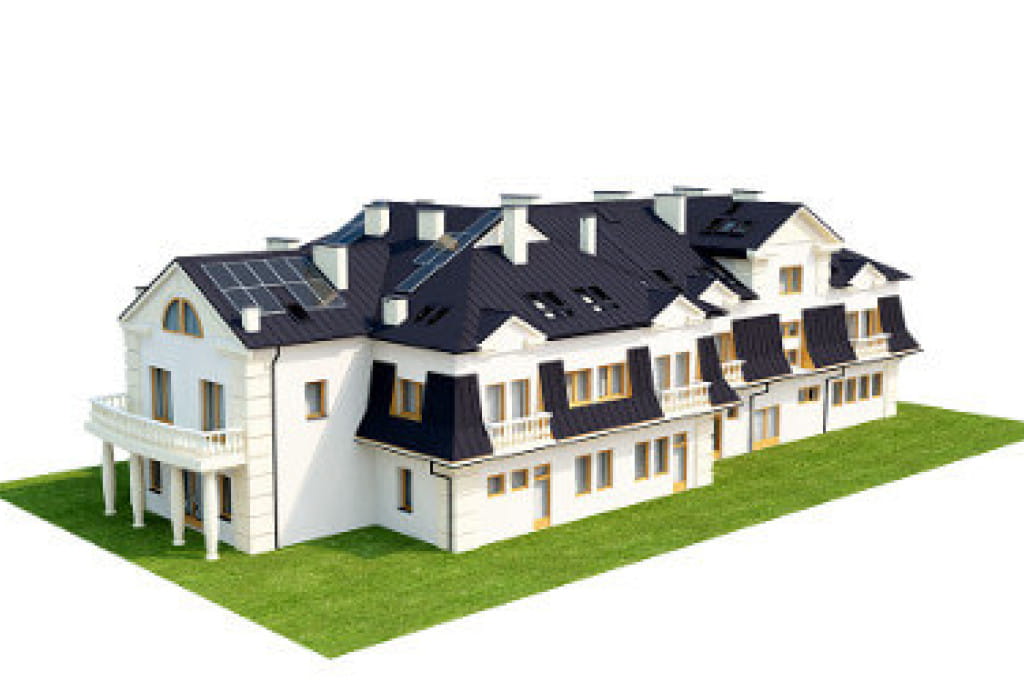

Model



Projekt K-16 C - model

Elewacje



Projekt K-16 C - elewacja

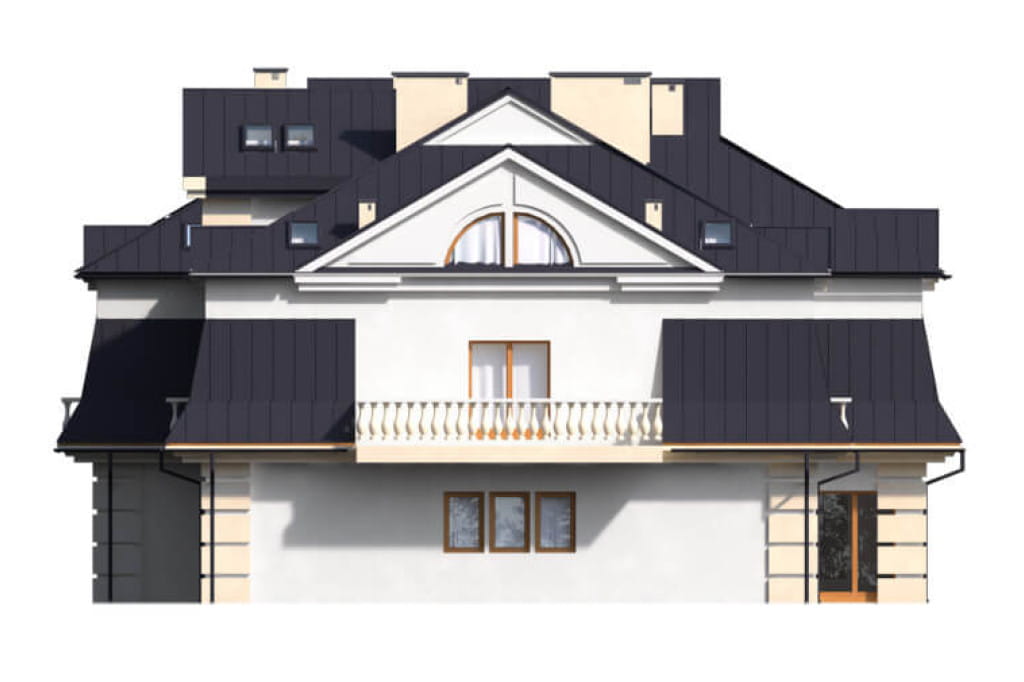

elewacja ogrodowa
Projekt K-16 C - elewacja

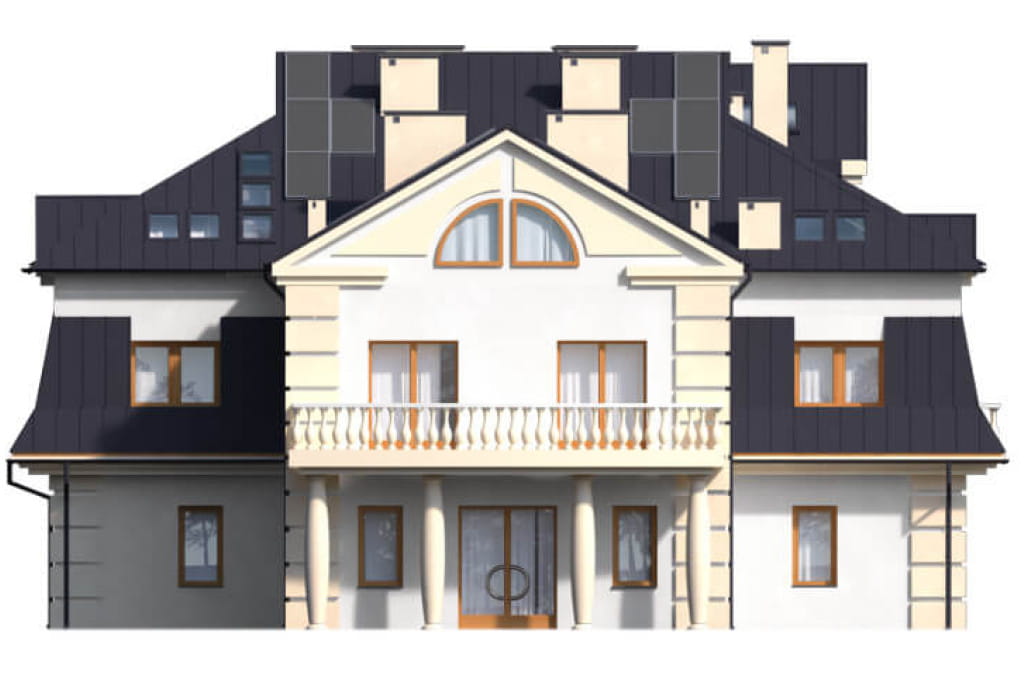

elewacja frontowa
Projekt K-16 C - elewacja

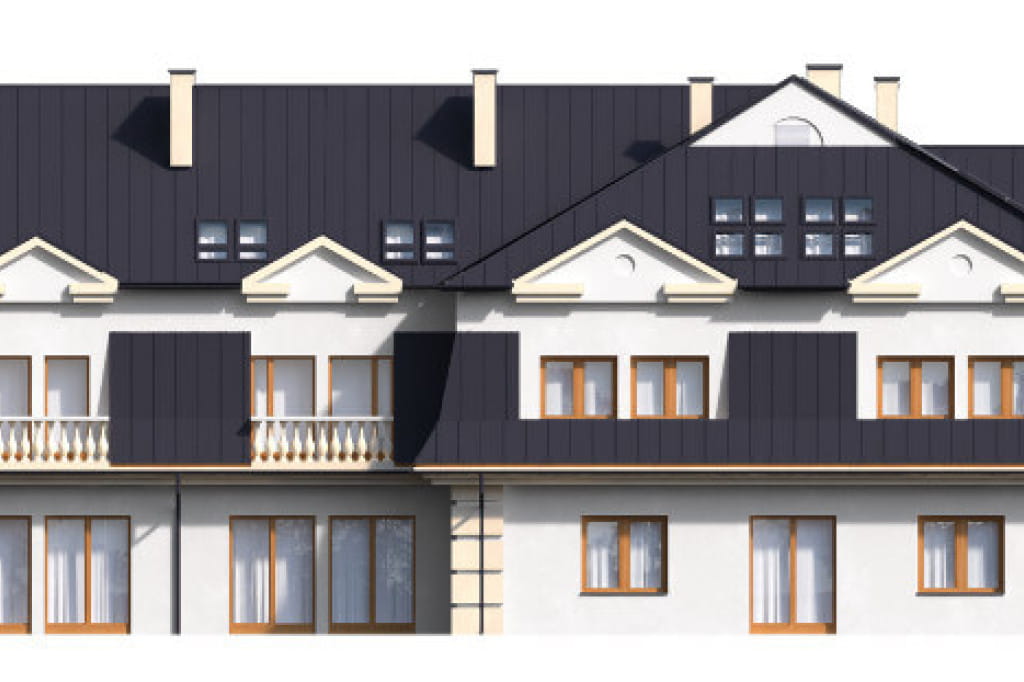

elewacja boczna
Projekt K-16 C - elewacja

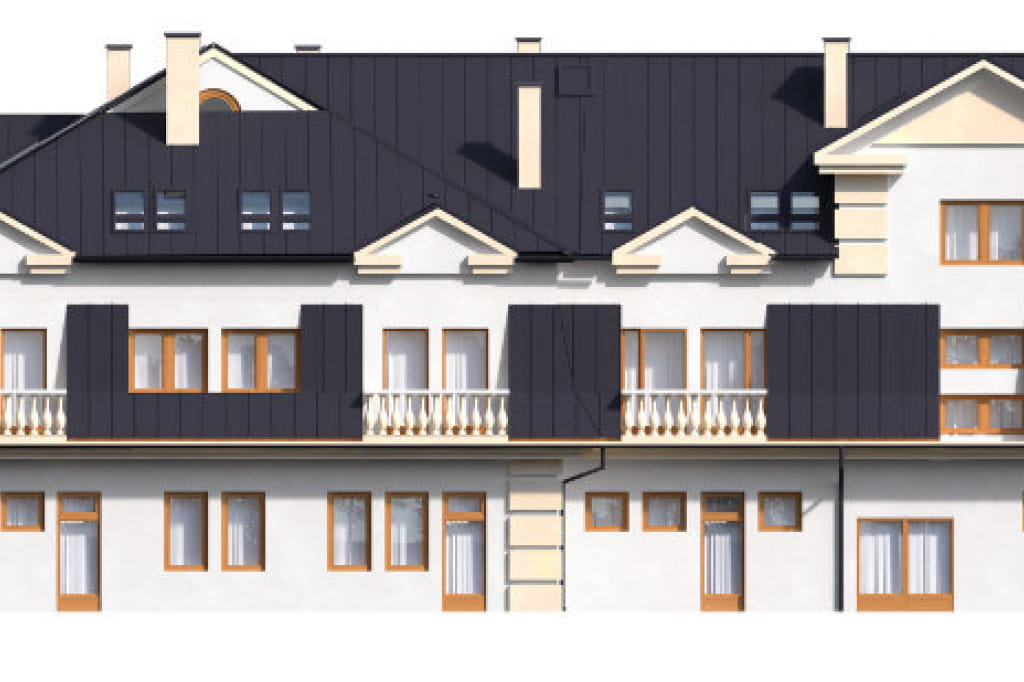

elewacja boczna

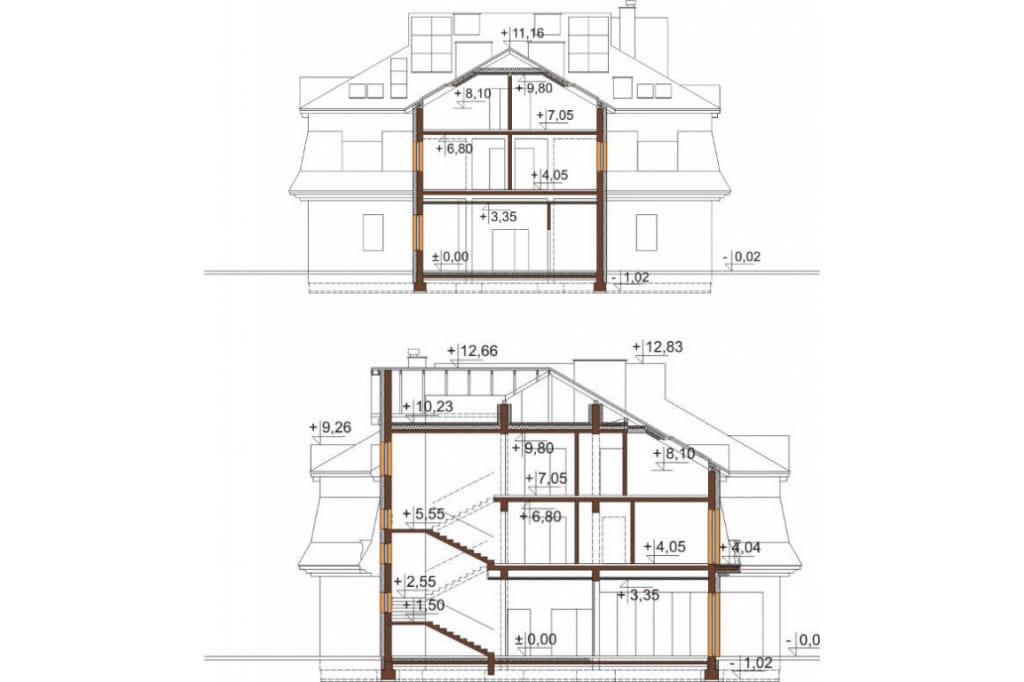

Przekrój



Projekt K-16 C - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku K-16C pełniący funkcję domu spokojnej starości
Piętrowy z poddaszem użytkowym, bez podpiwniczenia
Technologia: tradycyjna:
Ściany zewnętrzne: pustak ceramiczny 29 cm, wełna mineralna 20 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 30°.
Ogrzewanie: węzeł ciepłowniczy
Program: 36 pokoi sanatoryjnych z łazienkami, stołówka, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kapliczka, palarnia, gabinet lekarski, pomieszczenie do rehabilitacji.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna stołówki, kaplicy sali telewizyjnej, wentylacja mechaniczna wywiewna palarni, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Powierzchnia użytkowa podana w prezentacji zawiera także powierzchnią komunikacji oraz pomieszczeń technicznych.

Powierzchnia zabudowy: 669.30 m²
Powierzchnia użytkowa: 1510.83 m²
Kubatura: 6898.40 m³
Szerokość działki: 28.20 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 134
Kąt nachylenia dachu: 30°
Ilość pokoi: 36
Pokój na parterze: Nie
Wysokość budynku: 12.85 m
Rodzaj ogrzewania: sieć ciepłownicza
Wskaźnik energii pierwotnej: 50.71 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu spokojnej starości, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
