Projekt

Budynek handlowo usługowy

Kod: LK-72
Nasz projekt możesz mieć za darmo Zadzwoń do nas!
PN - PT od 8 do 16
12 414 35 06
12 414 35 34

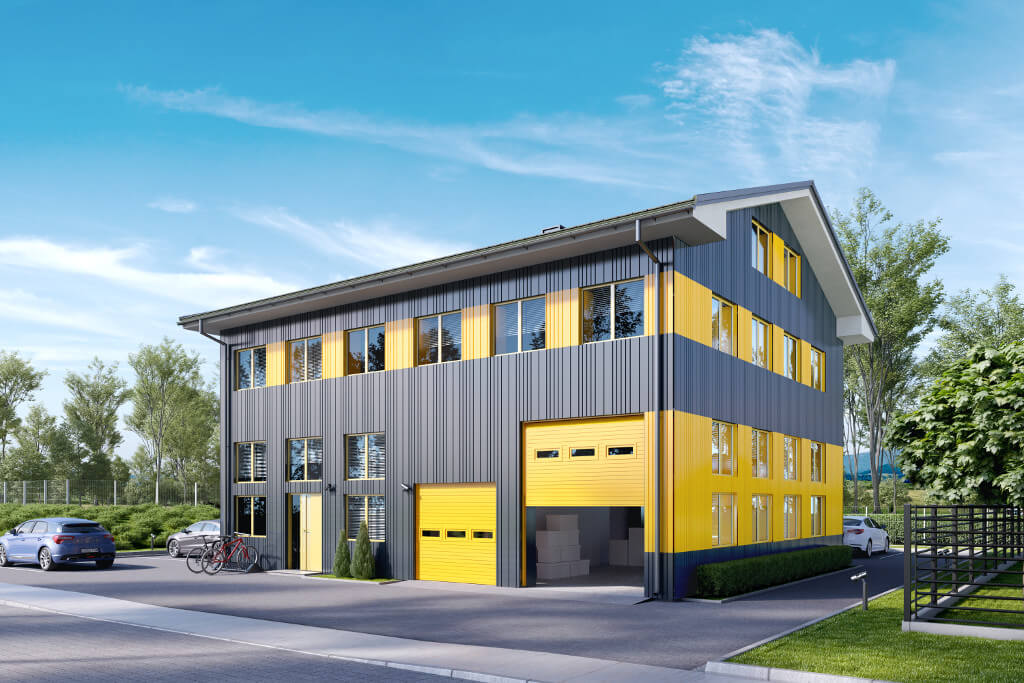

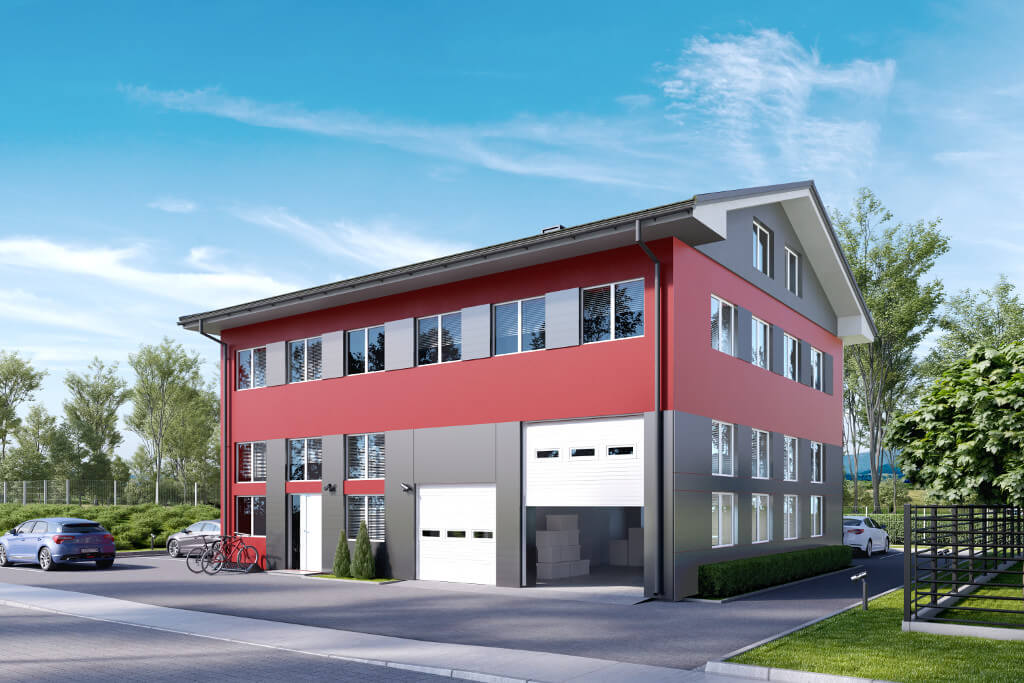

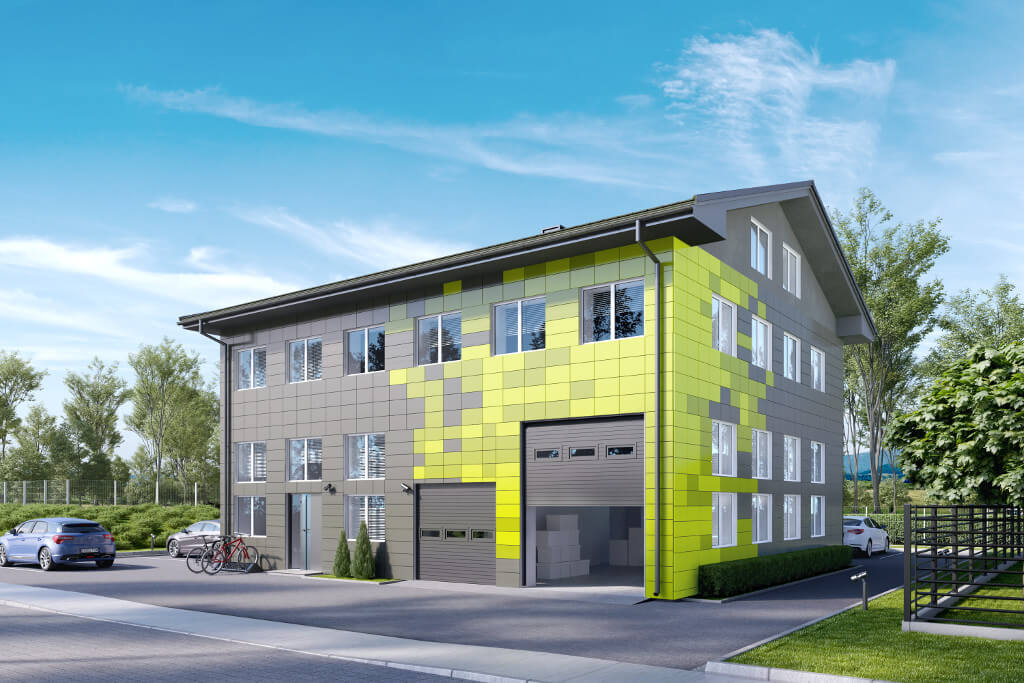

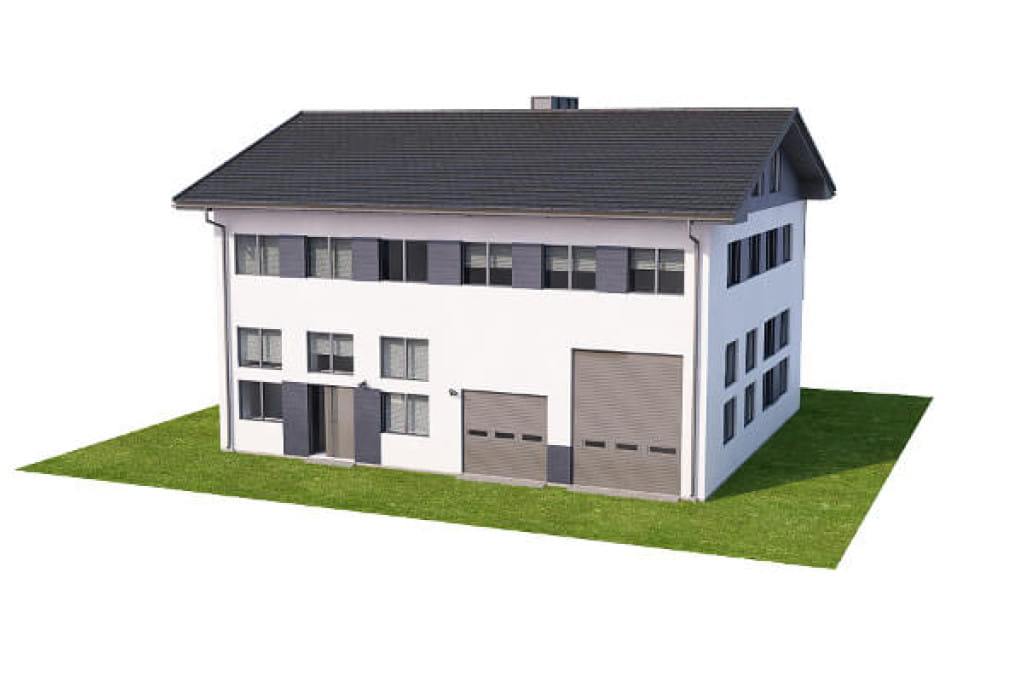

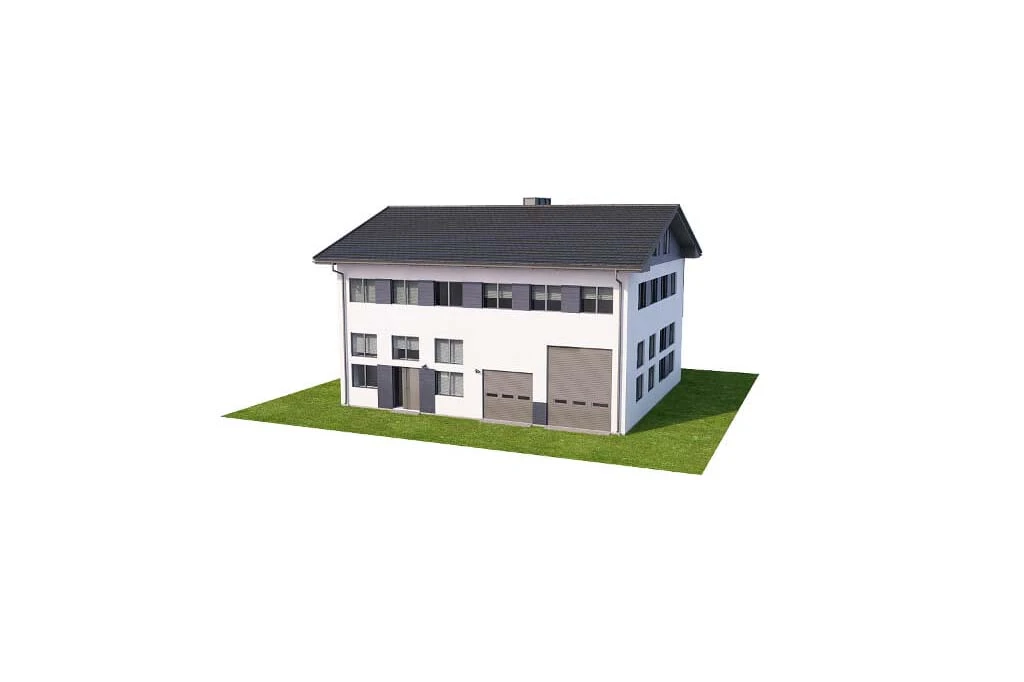

Model



Projekt LK-72 - model

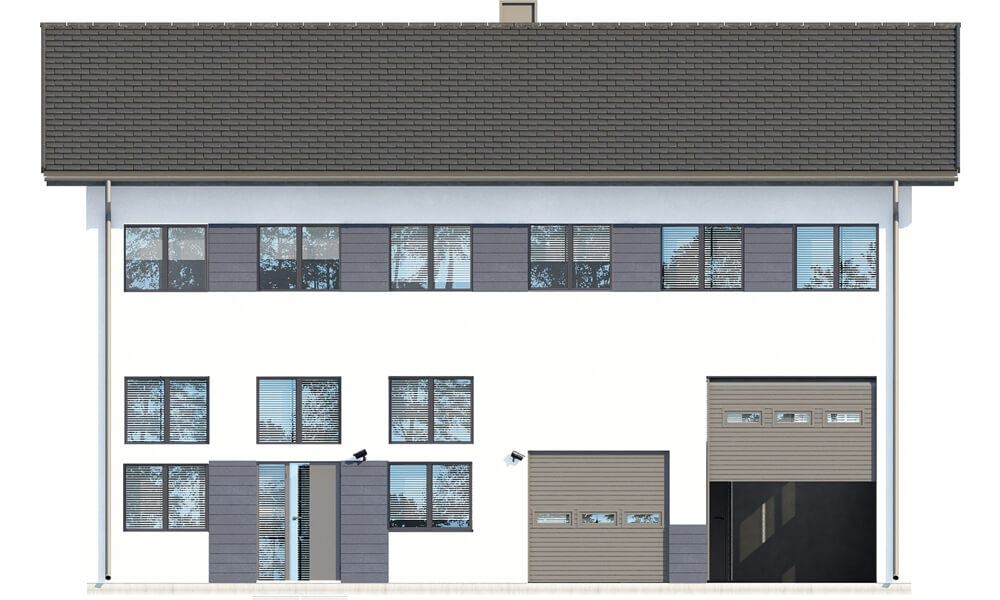

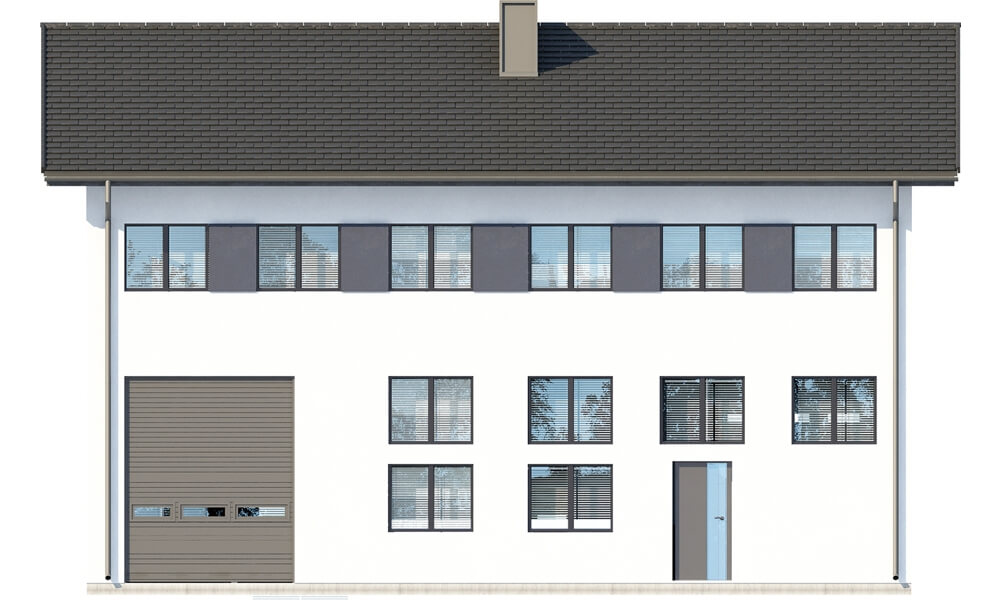

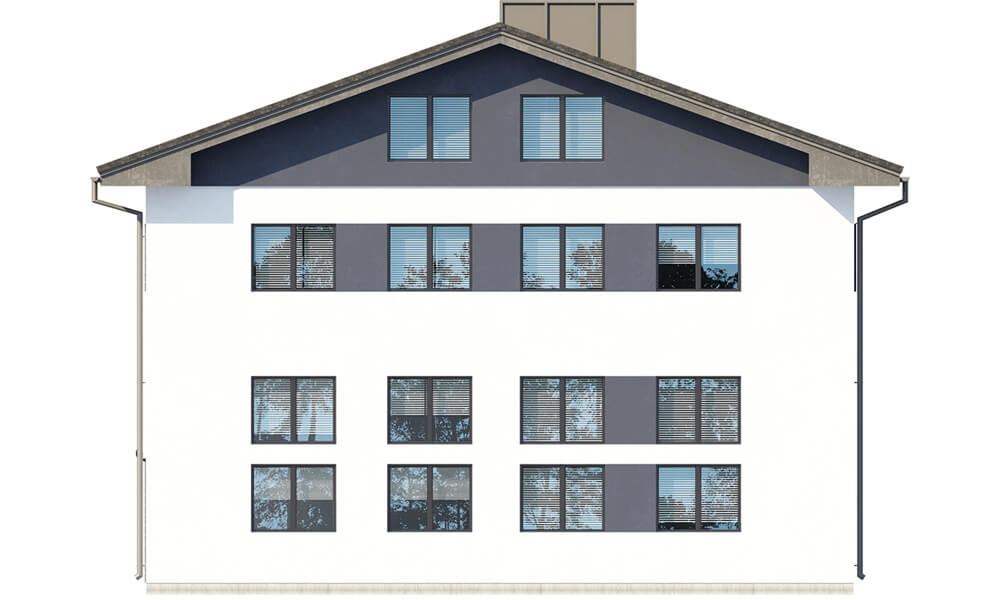

Elewacje

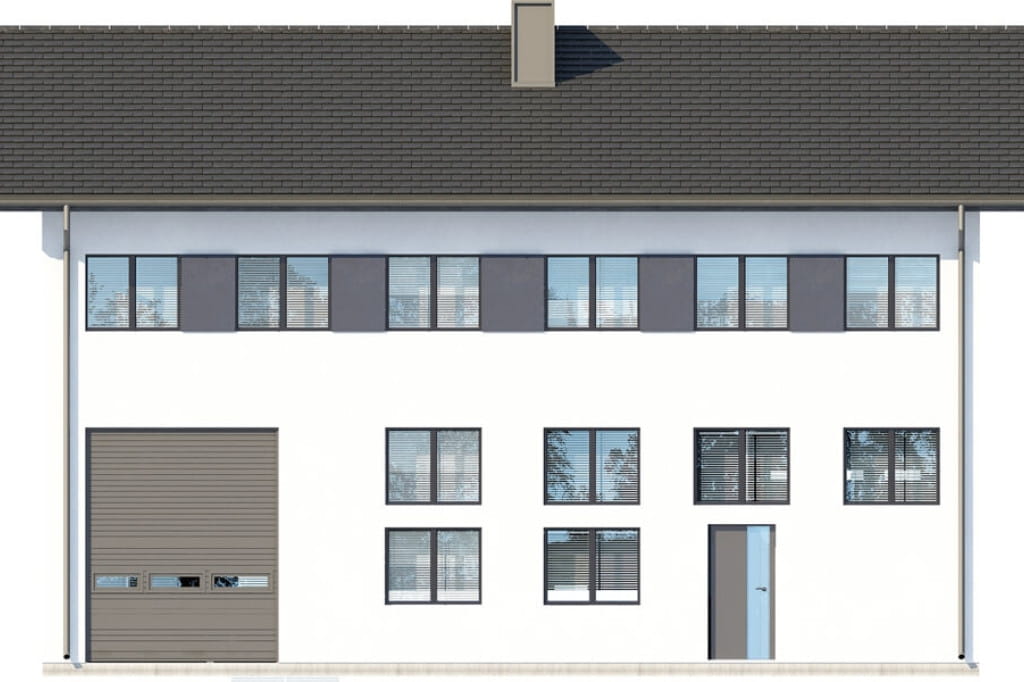

Projekt LK-72 - elewacja

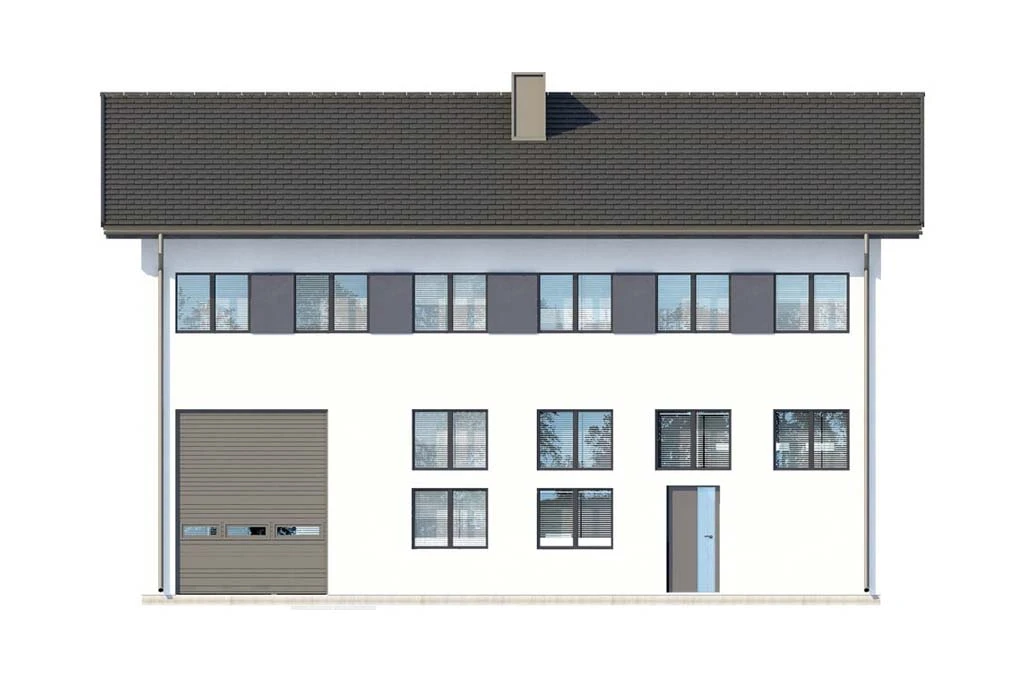

elewacja ogrodowa
Projekt LK-72 - elewacja

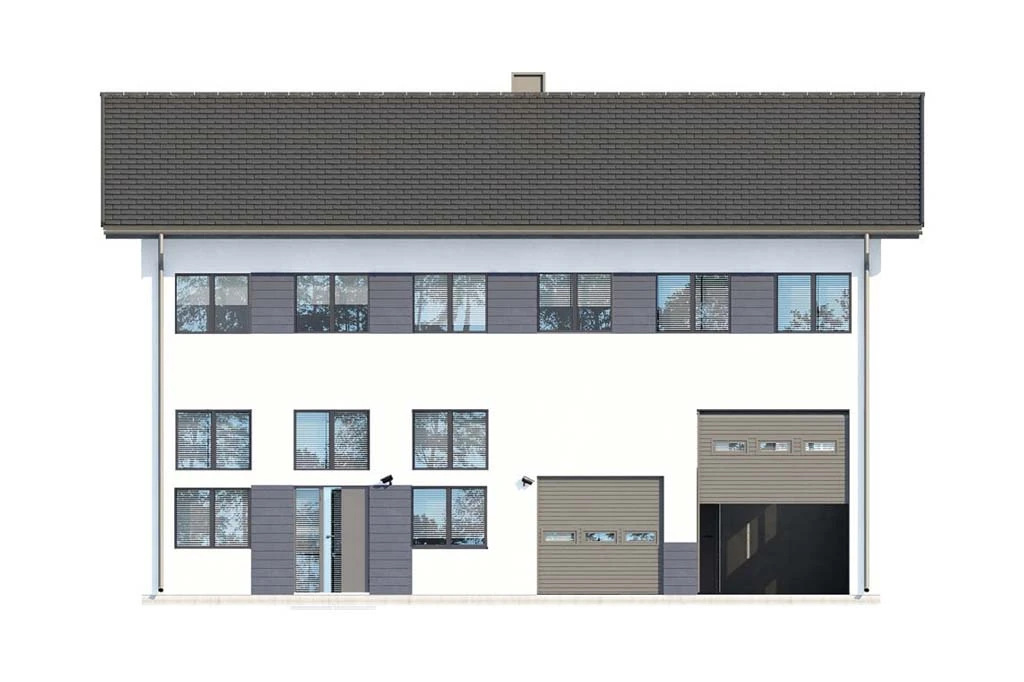

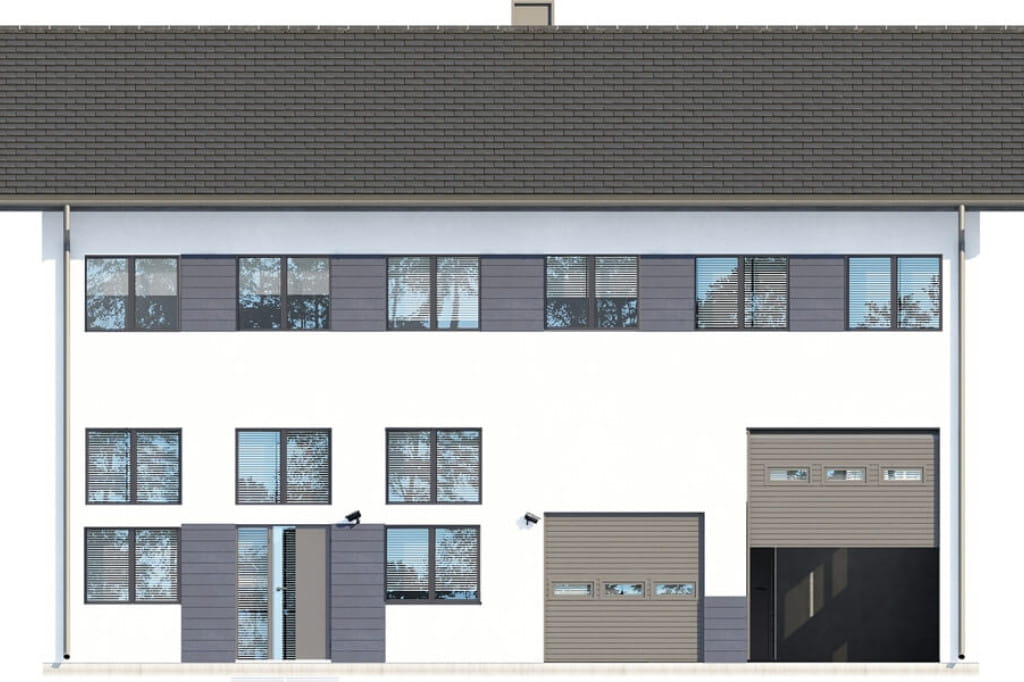

elewacja frontowa

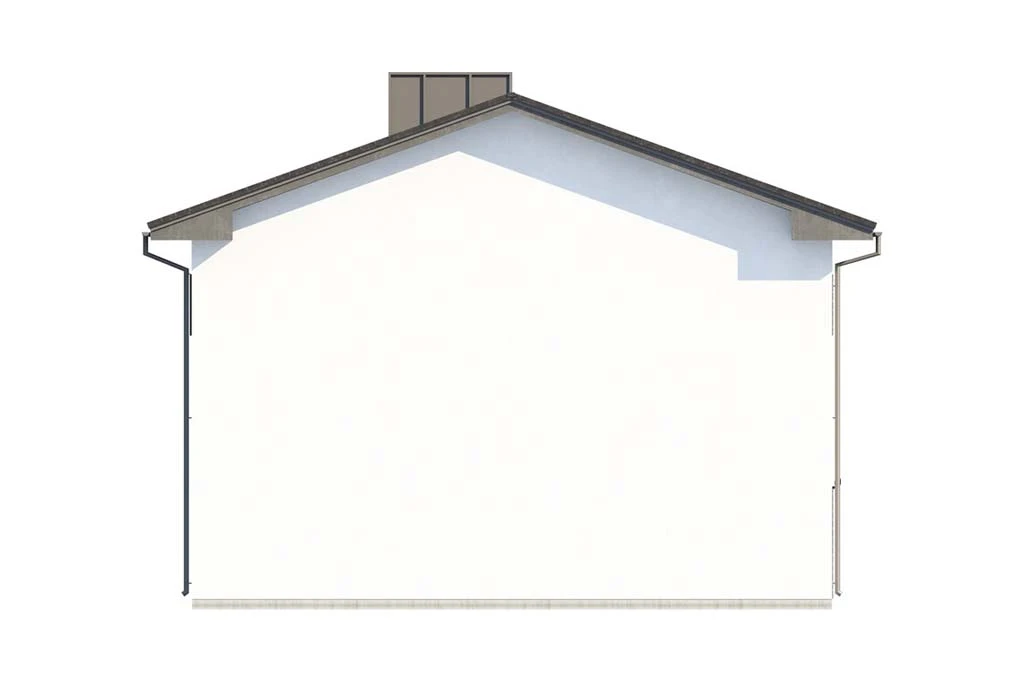

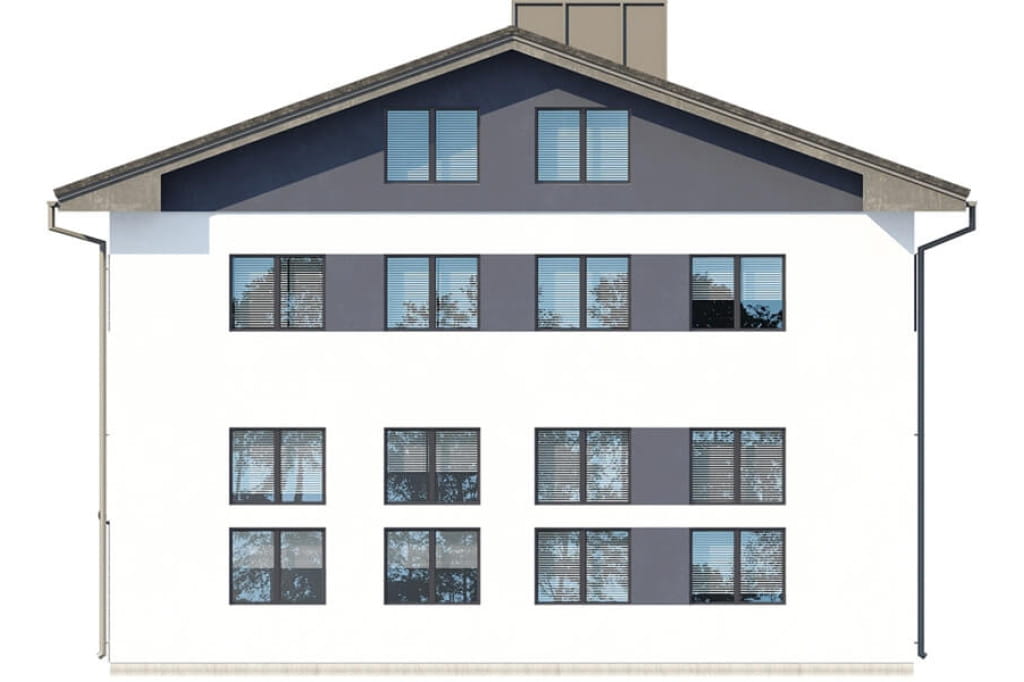

Projekt LK-72 - elewacja

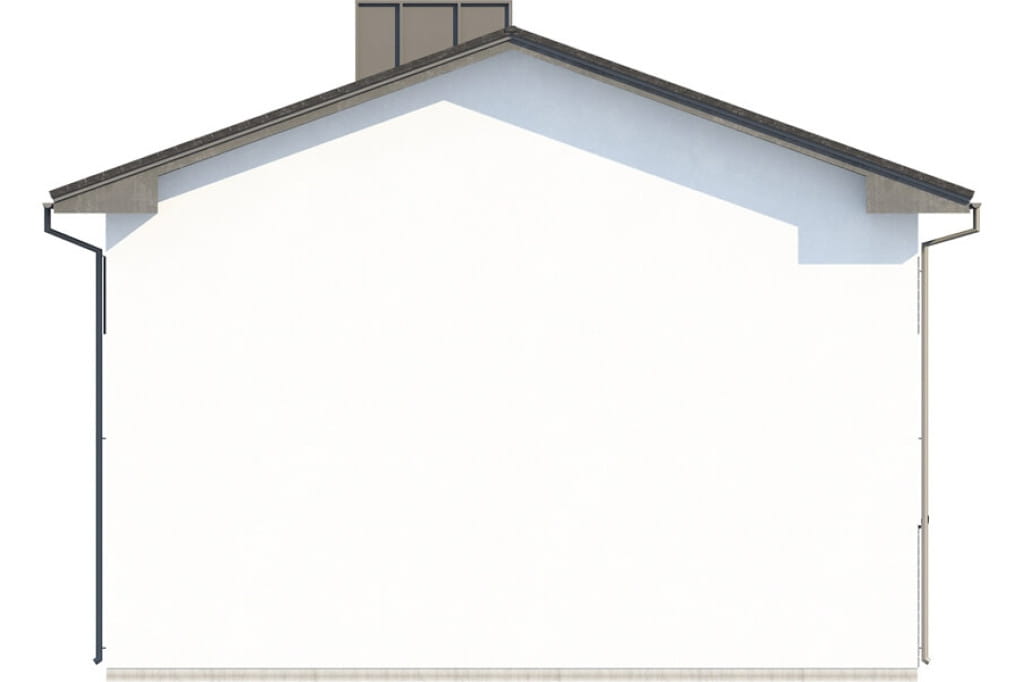

elewacja boczna

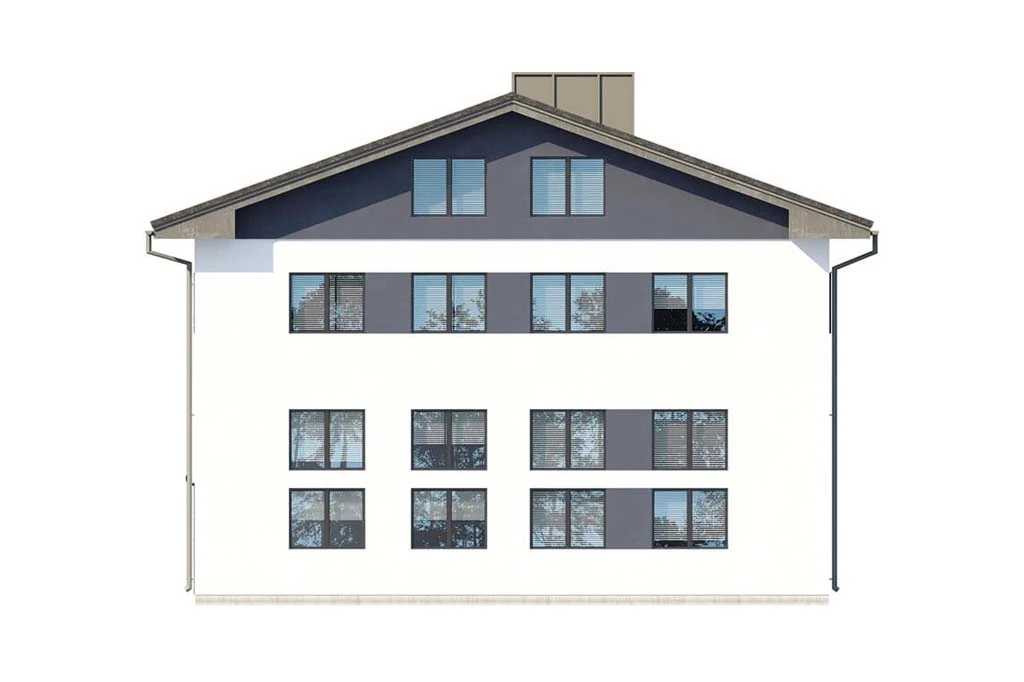

Projekt LK-72 - elewacja
elewacja boczna

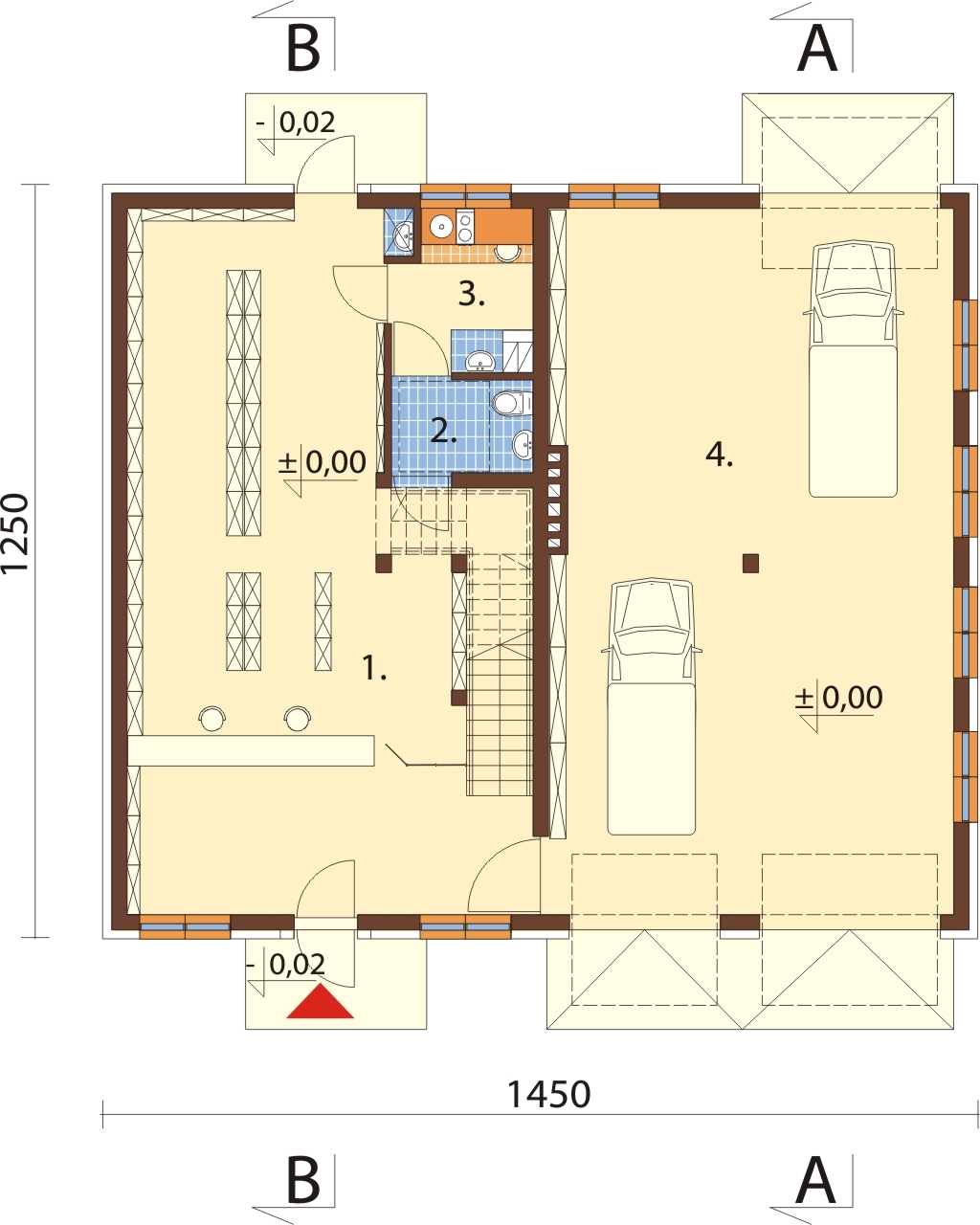

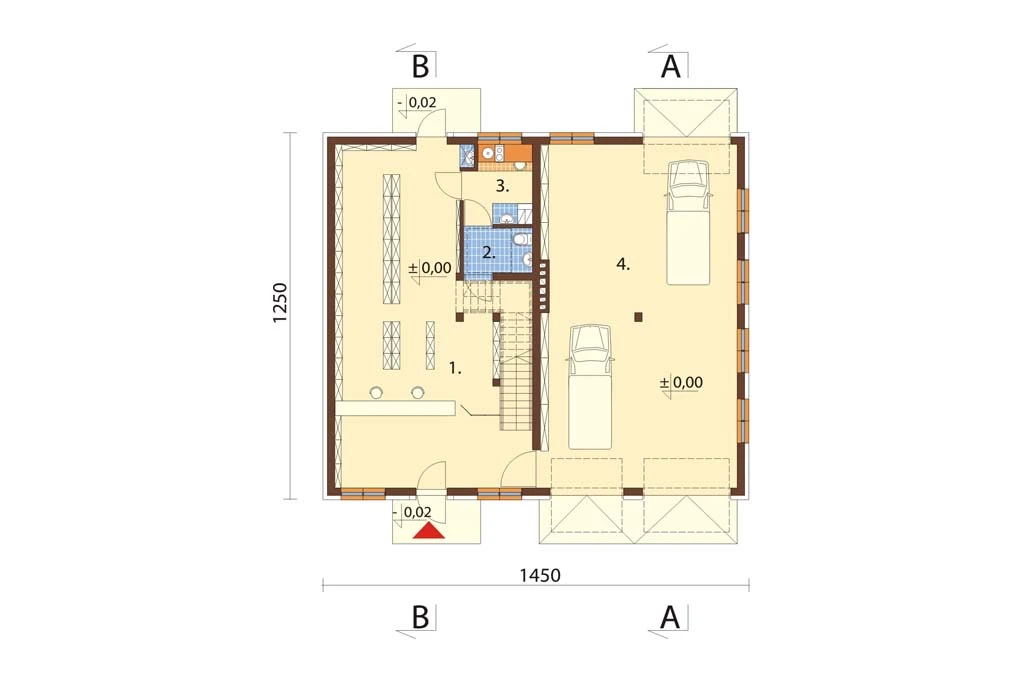

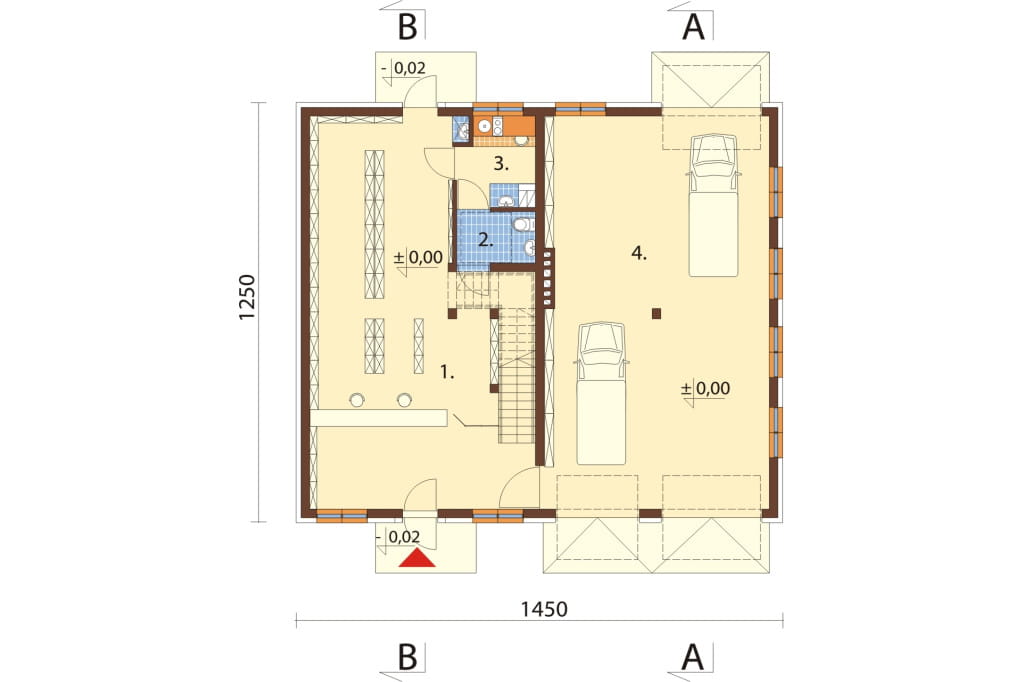

Rzut parteru



Projekt LK-72 - rzut

Parter: 155.28 m2

1. Sklep 67,7 m2
2. WC 3,6 m2
3. Pokój socjalny 5,9 m2
4. Warsztat 78,0 m2

Na parterze zaprojektowaliśmy salę sprzedaży wraz za zapleczem, na które składa się pomieszczenie socjalne dla personelu z łazienką. Drugą część parteru zajmuje warsztat.

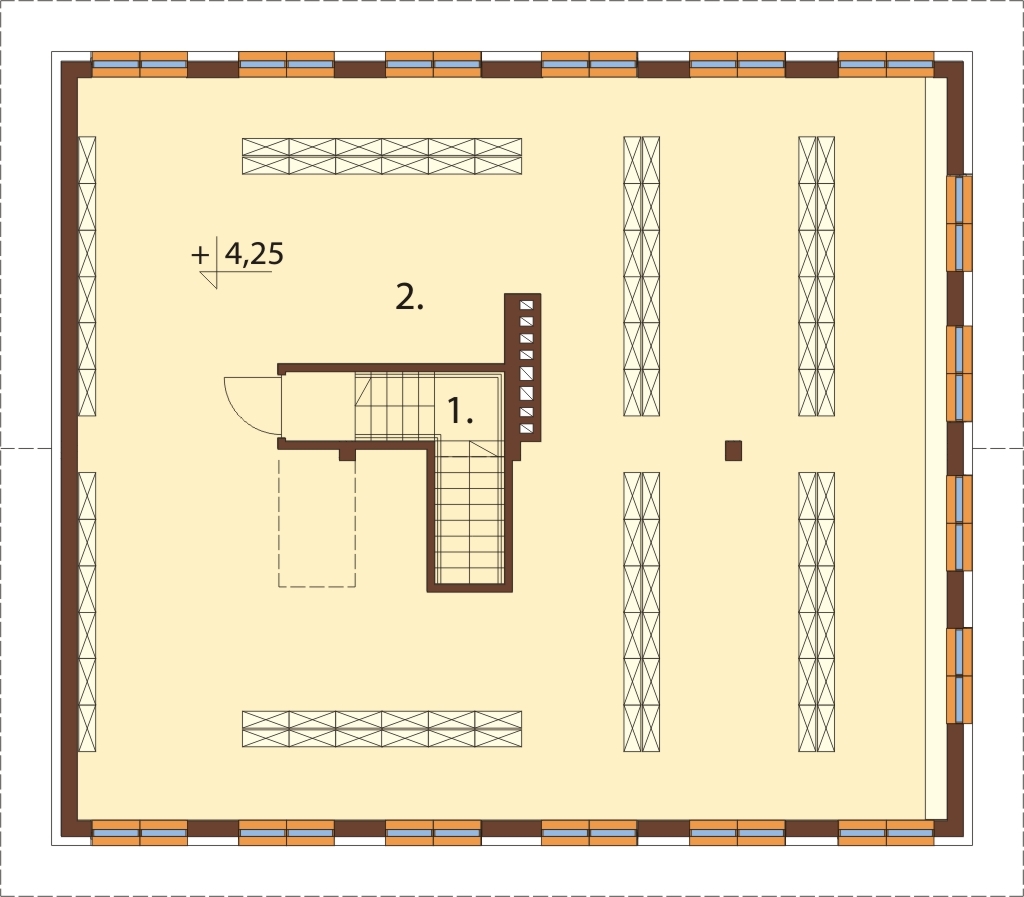

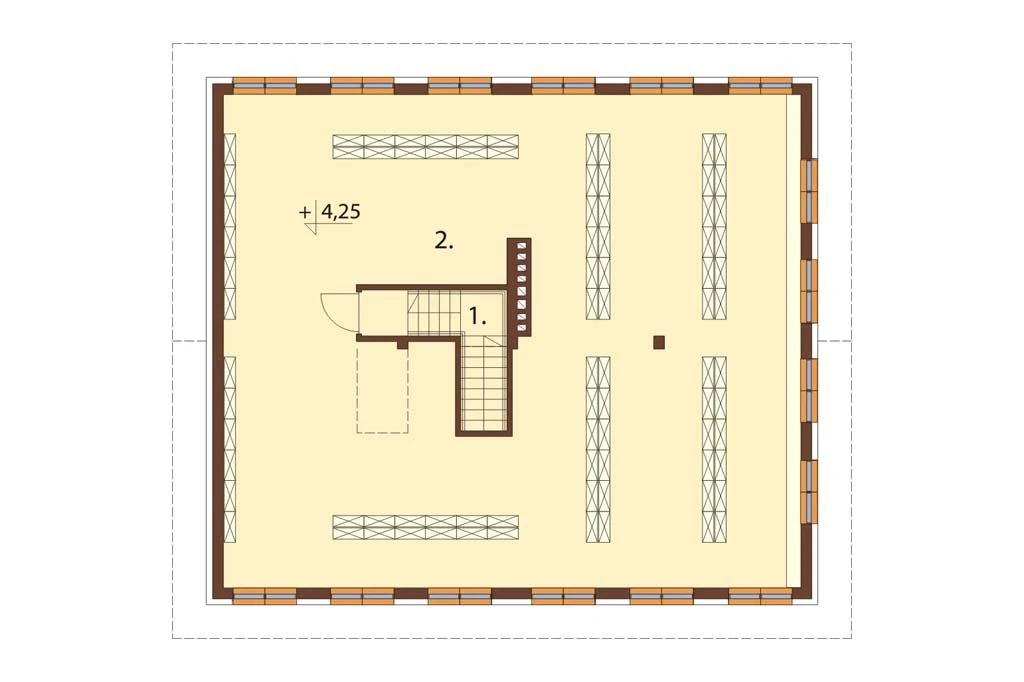

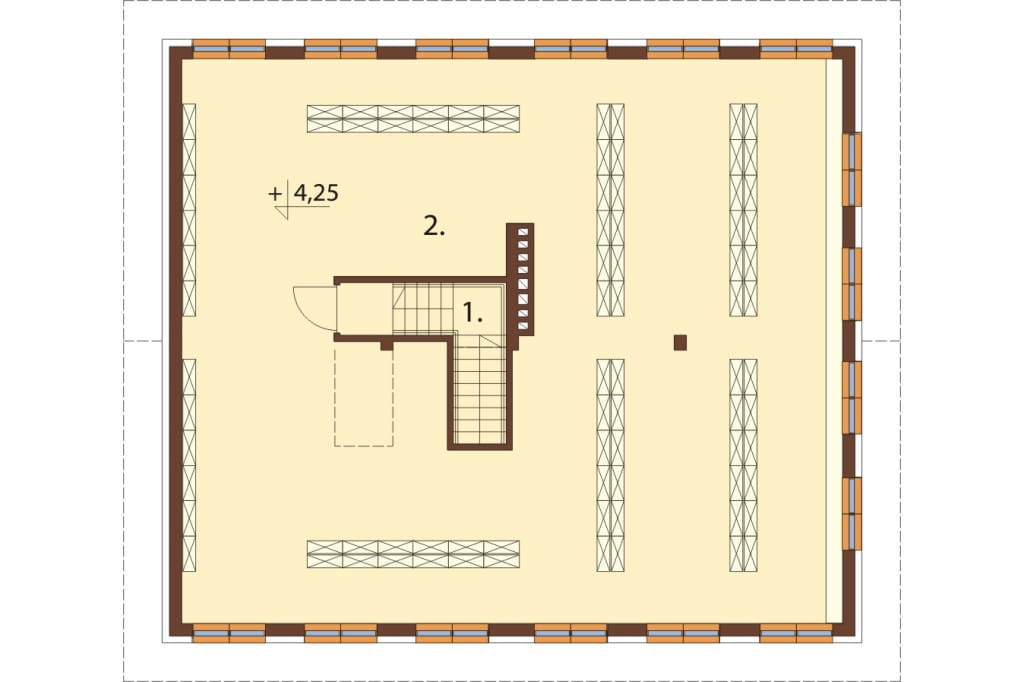

Rzut I piętra



Projekt LK-72 - rzut

Piętro: 154,91 m2

1. Klatka schodowa 3,8 m2
2. Magazyn 151,1 m2

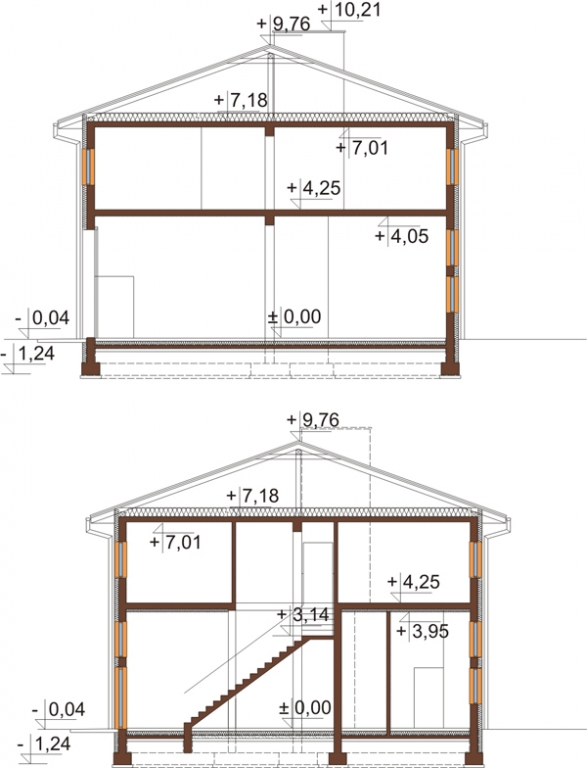

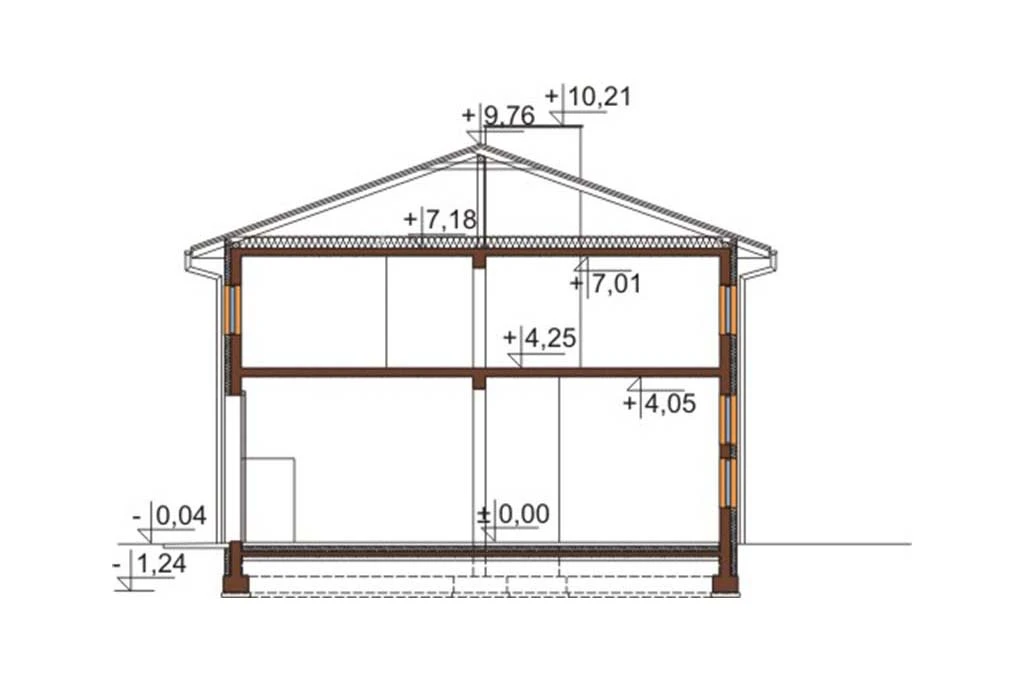

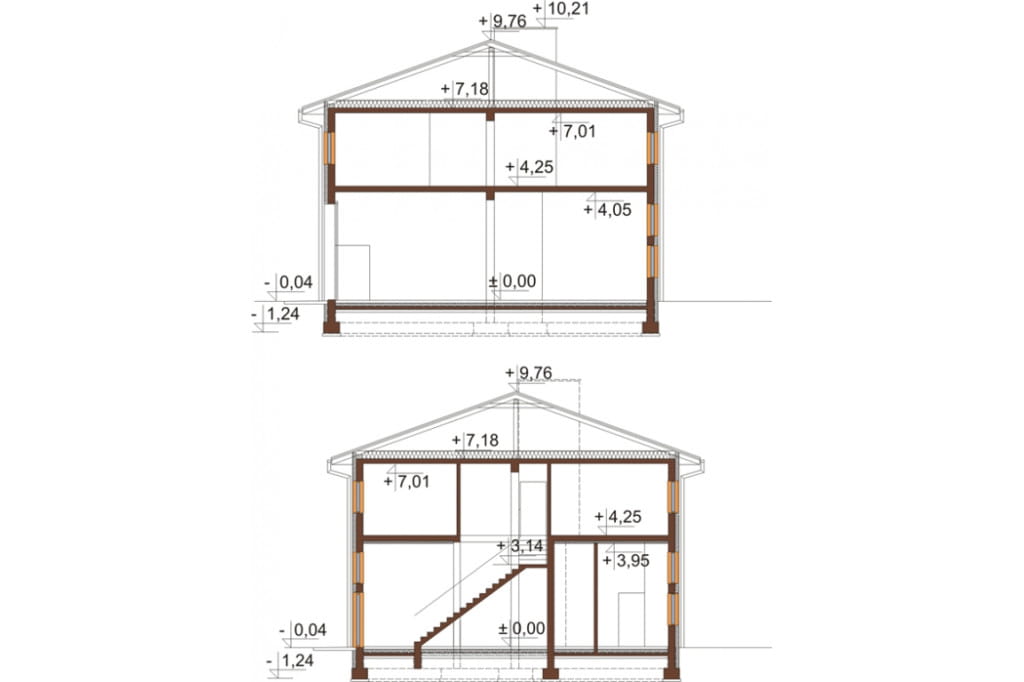

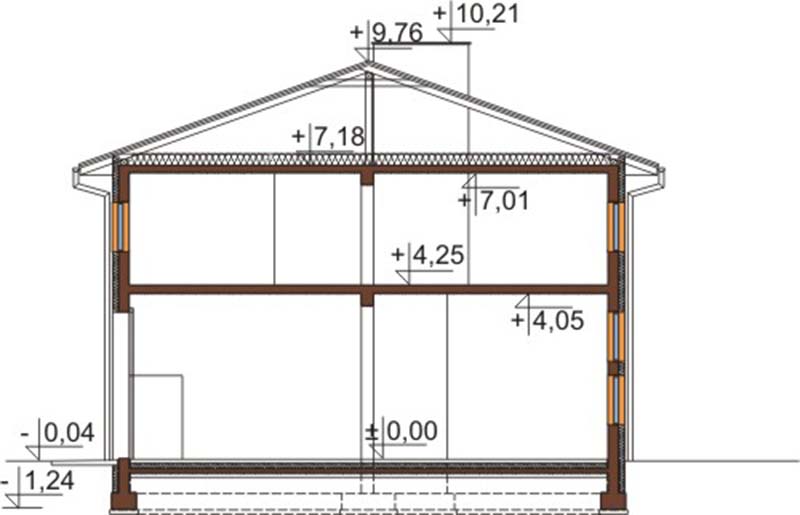

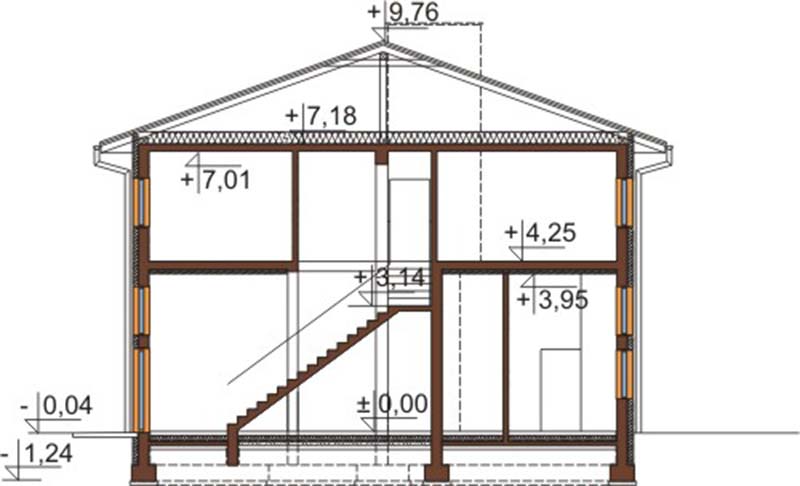

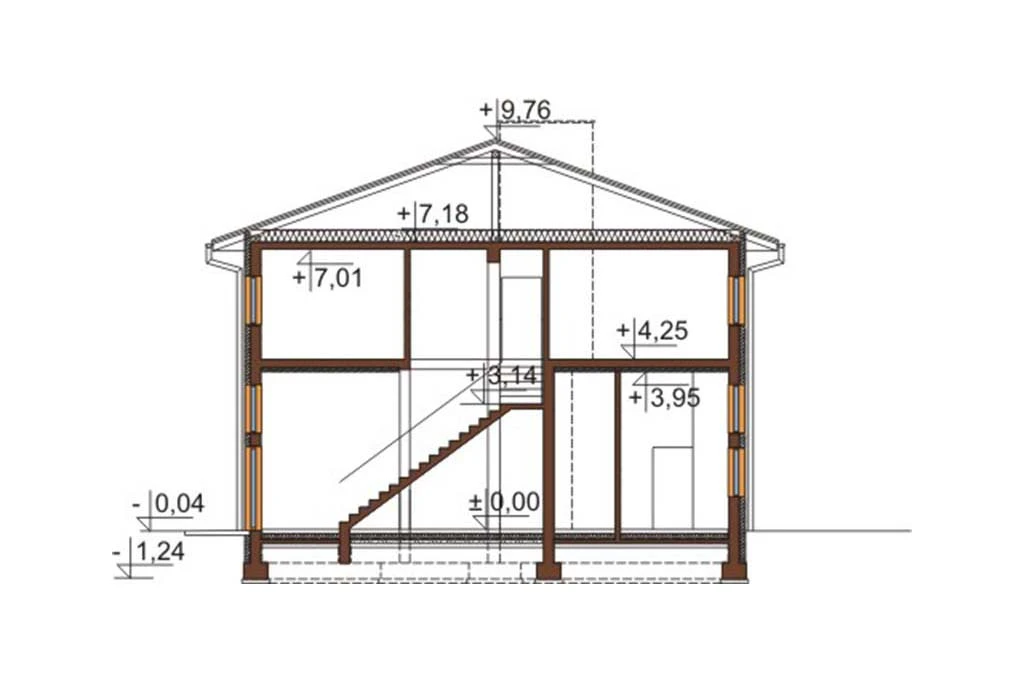

Przekrój



Projekt LK-72 - przekrój Projekt LK-72 - przekrój

Projekt budynku handlowo usługowego LK-72, piętrowy bez podpiwniczenia. W budynku znajduje się sklep, który można zaarancowac na dowolną branżę. Budynek można również zaadaptować na funkcje produkcyjną. Dopuszczalne obciażenie stropu nad piętrem 4 kN/m2.
Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 20°.
Pokrycie dachu: blacha dachówkowa.
Ogrzewanie: budynek ogrzewany za pomocą grzejników elektrycznych
Program: sklep, WC, pokój socjalny, warsztat, magazyn, komunikacja

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materaiłów budowlanych

- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 181.30 m²
Powierzchnia użytkowa: 310.20 m²
Kubatura: 1351.20 m³
Szerokość działki: 20.50 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 6
Kąt nachylenia dachu: 20°
Pokój na parterze: Nie
Wysokość budynku: 9.80 m
Rodzaj ogrzewania: elektryczne
ZAWARTOŚĆ PROJEKTU:



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem dwustanowiskowym
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt sklepu samoobsługowego, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
