Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 1057,80 m². Obiekt parterowy z częściowym poddaszem użytkowym, niepodpiwniczony. Budynek może pełnić również funkcję budynku produkcyjnego lub usługowego przy odpowiedniej aranżacji.

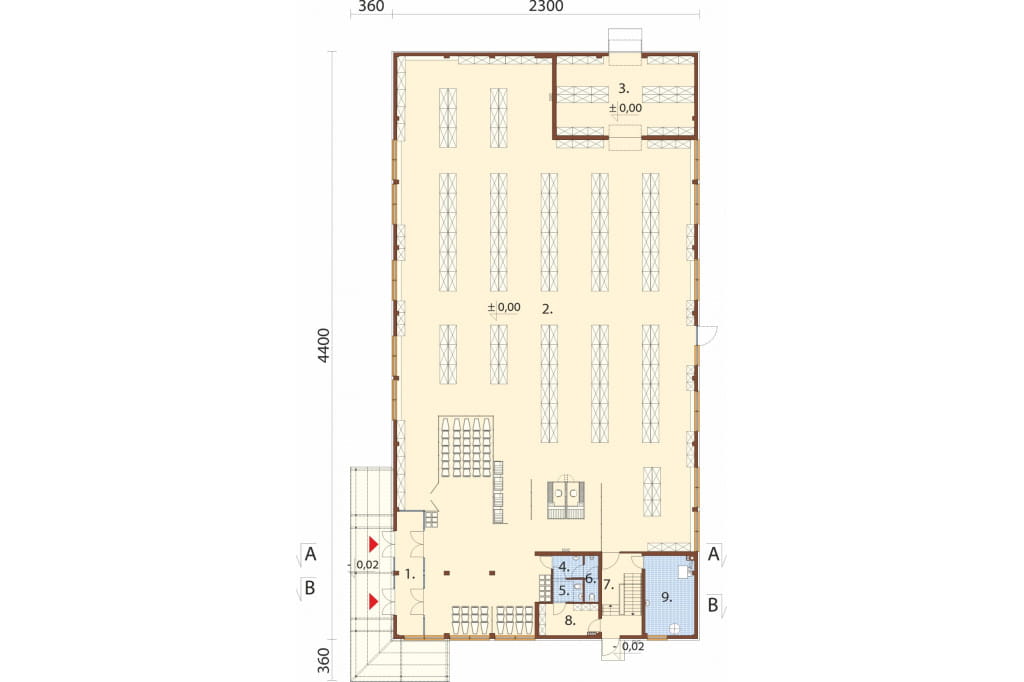

Rzut parteru

Powiększ rzut

Parter: 945,37 m²
1. Wiatrołap 18,26 m²
2. Hala sprzedaży 805,31 m²
3. Magazyn 61,13 m²
4. Przedsionek 3,61 m²
5. Wc damskie / dla osób niepełnosprawnych 3,67 m²
6. Wc 3,50 m²
7. Korytarz 18,17 m²
8. Magazyn 10,18 m²
9. Kotłownia 21,54 m²

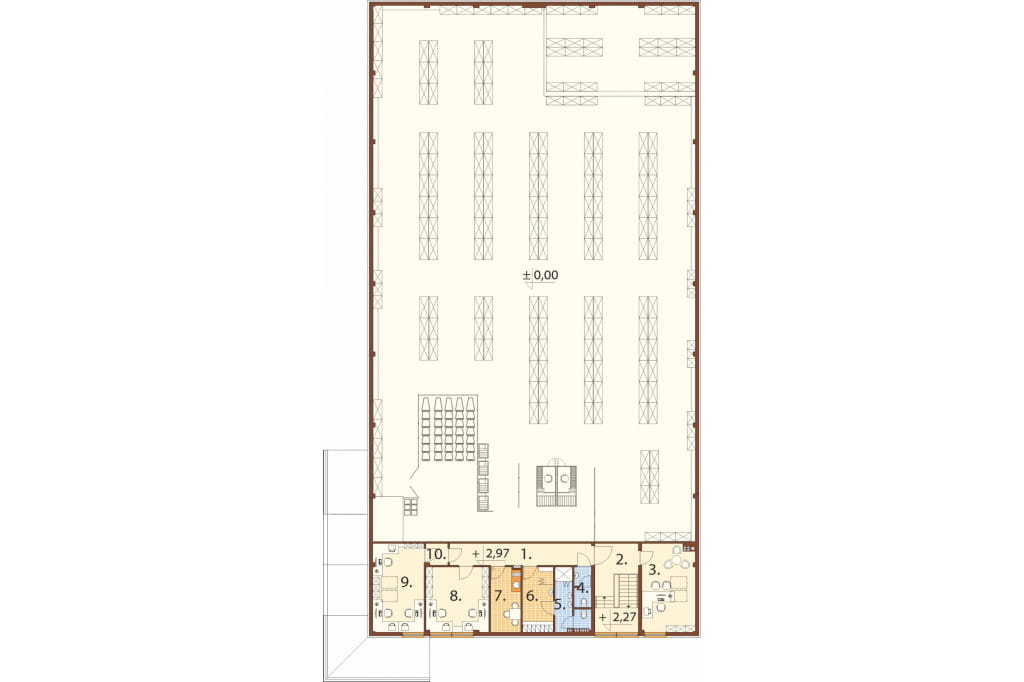

Rzut poddasza

Powiększ rzut

Poddasze: 112,43 / 121,86 m²
1. Korytarz 14,46 m²
2. Klatka schodowa 14,15 m²
3. Biuro 17,35 / 21,97 m²
4. Wc 3,04 m²
5. Natrysk + wc 6,78 m²
6. Pokój socjalny 9,36 m²
7. Pokój śniadań 9,06 m²
8. Biuro 19,40 m²
9. Biuro 16,63 / 21,44 m²
10. Magazynek 2,20 m²

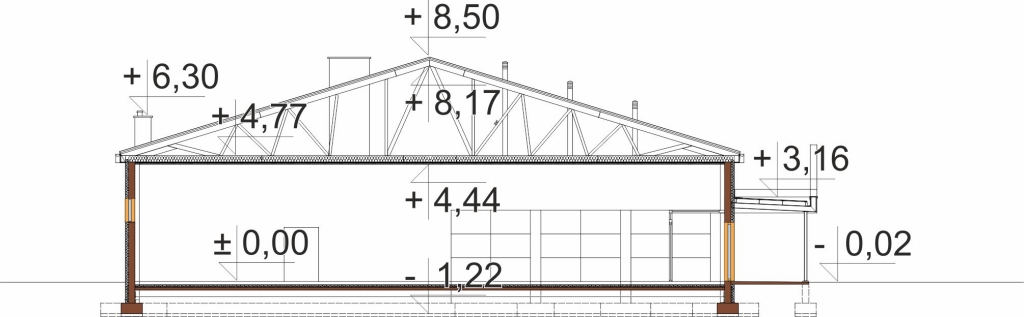

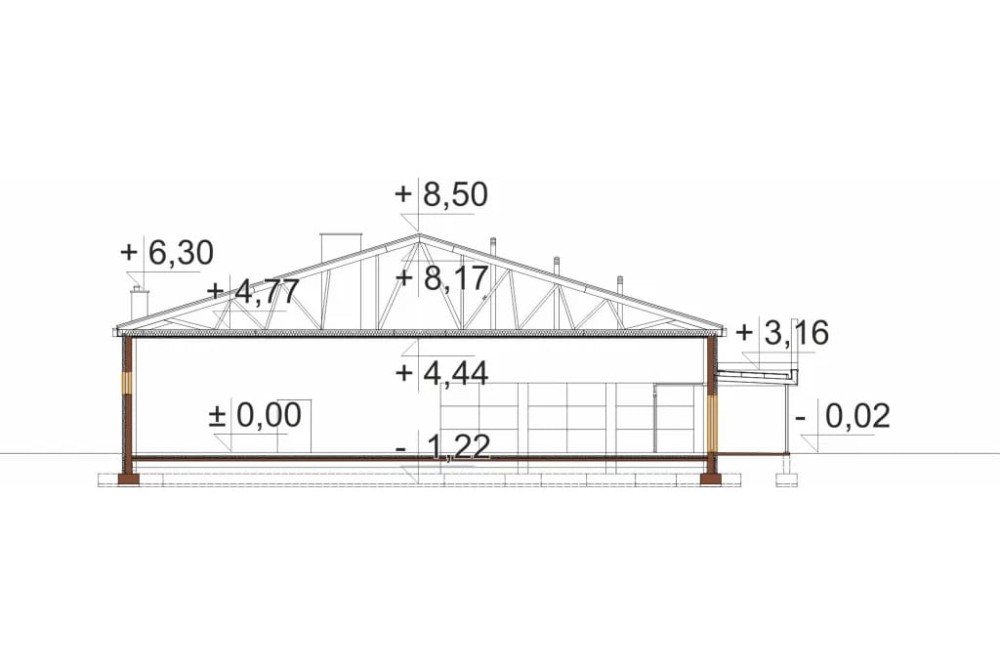

Przekrój

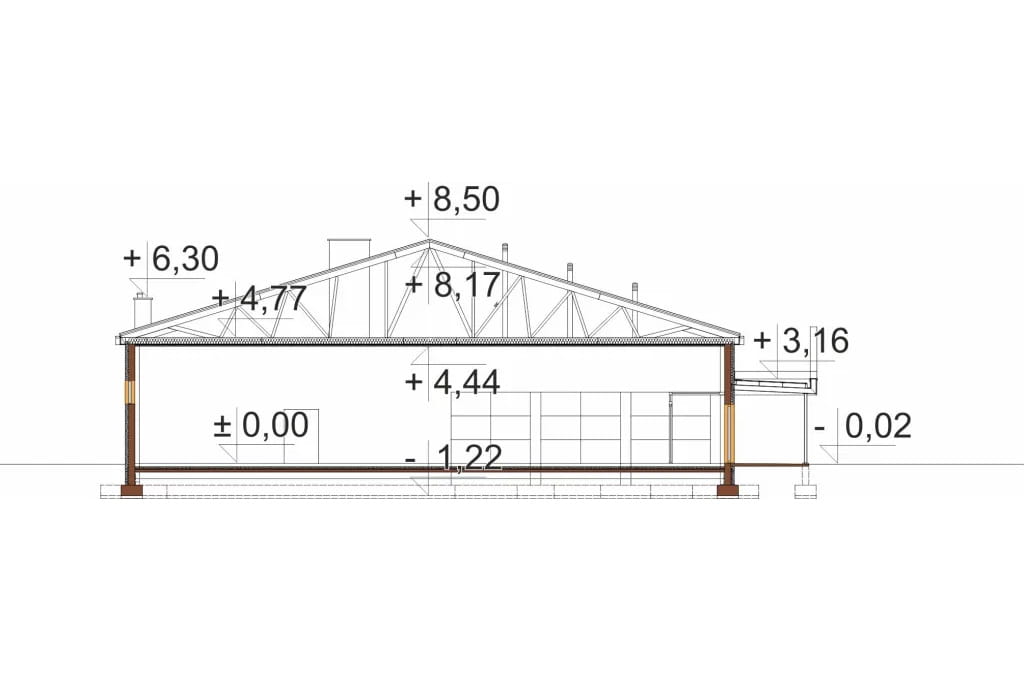

A-A

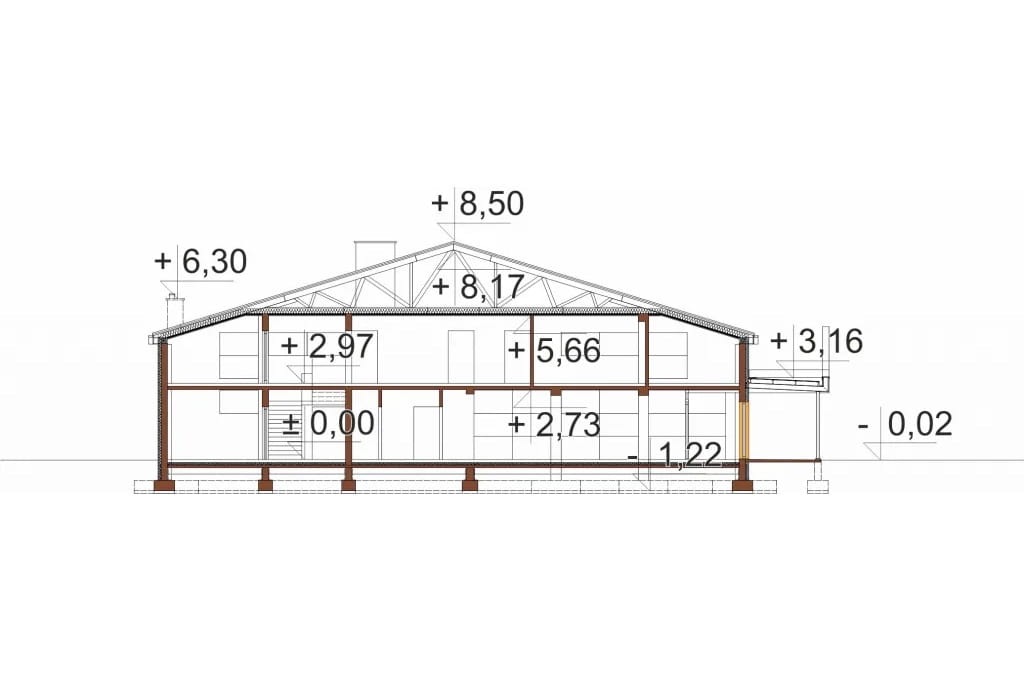

B-B

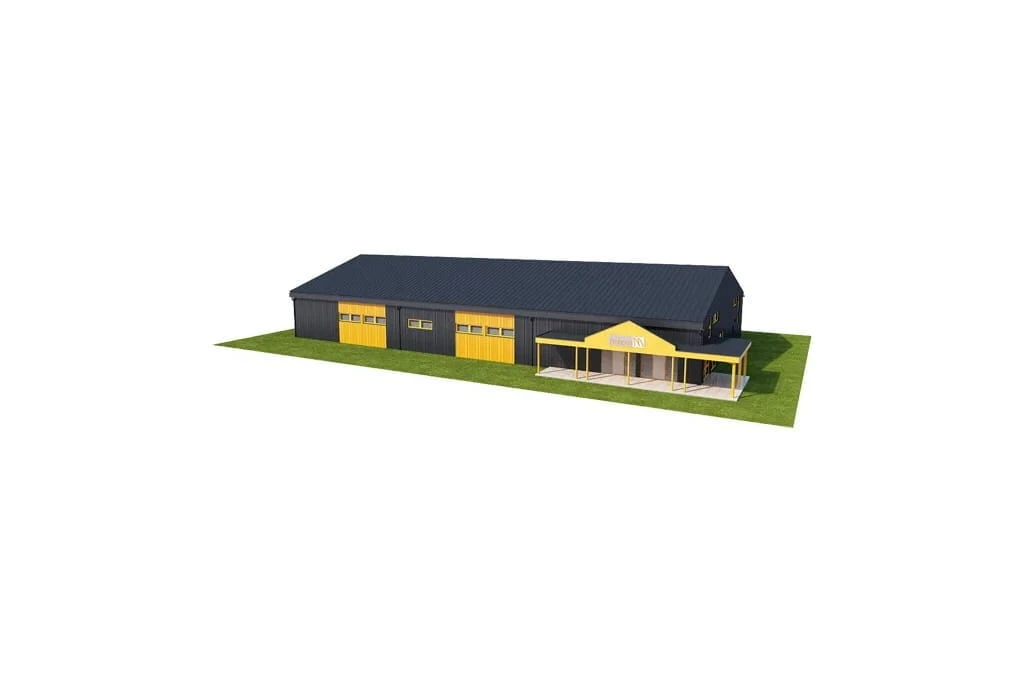

Model

Elewacje

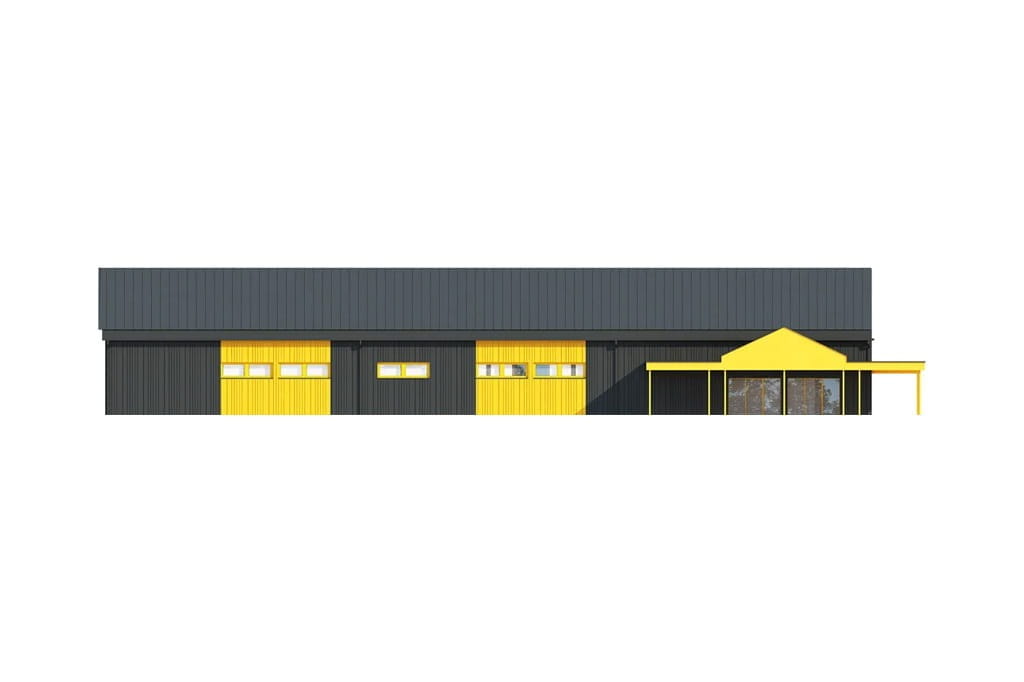

Elewacja frontowa

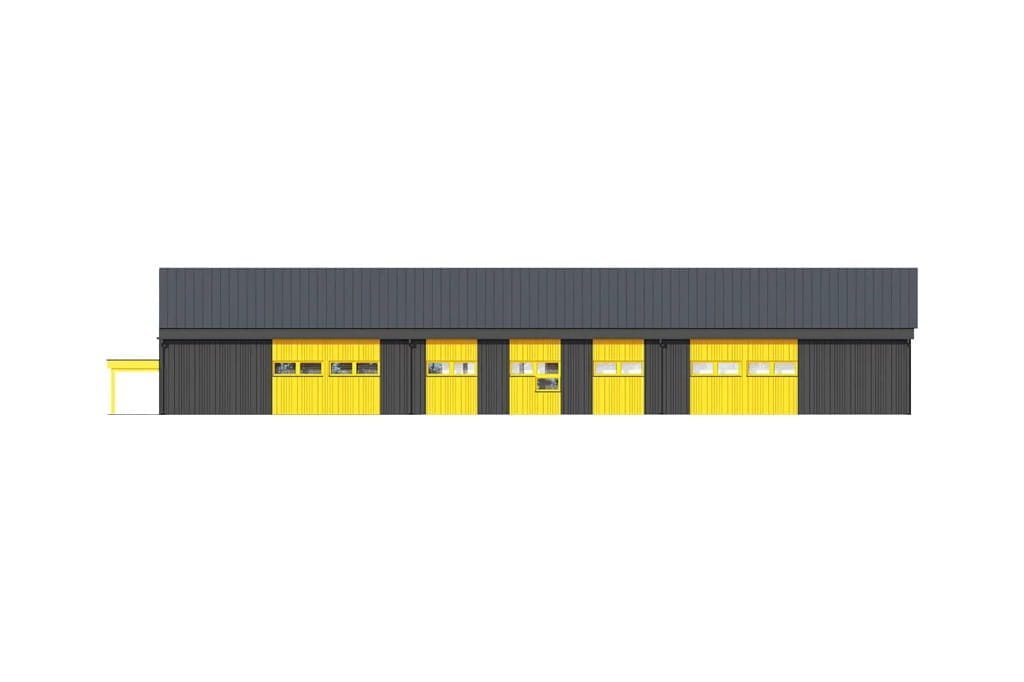

Elewacja ogrodowa

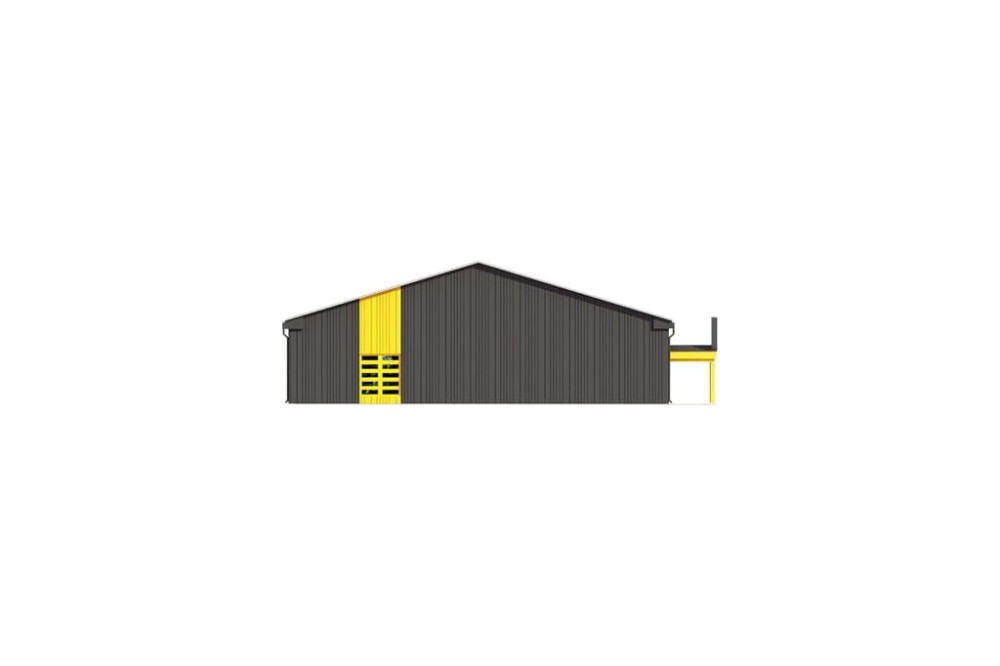

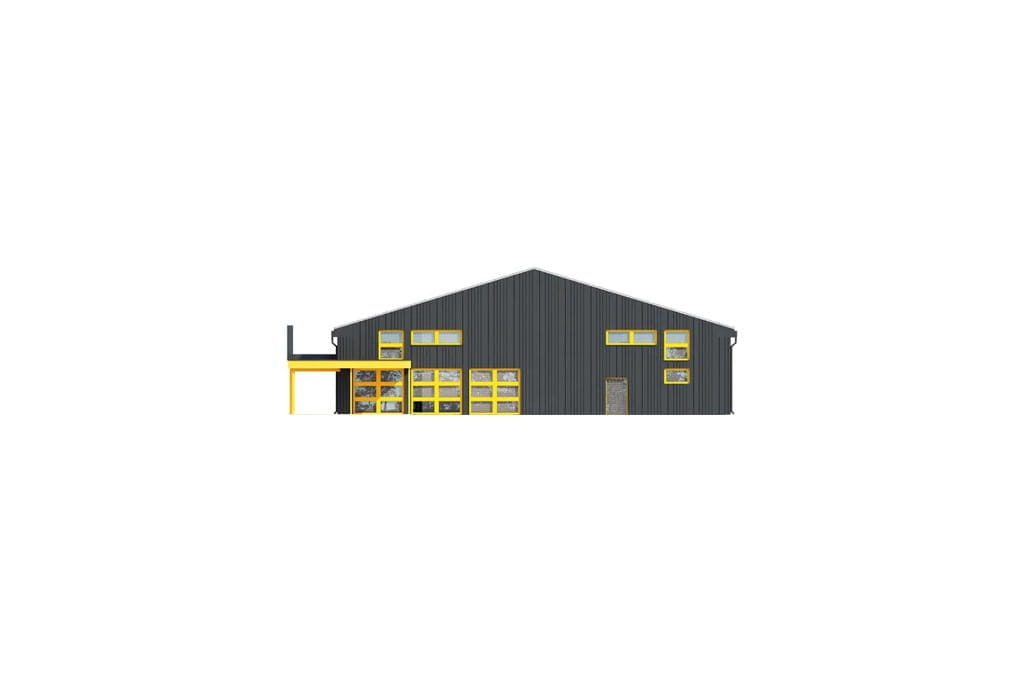

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: beton komórkowy 24 cm, styropian 12 cm, tynk zewnętrzny.

Konstrukcja dachu: konstrukcję dachu tworzą dźwigary prefabrykowane drewniane.

Kąt nachylenia dachu: 17°

Pokrycie dachu: blacha

Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia gazowa.

Wentylacja: na hali sprzedaży i w magazynie wentylacja mechaniczna nawiewno-wywiewna.

Program: hala sprzedaży, magazyn, zaplecze sanitarno - socjalne, magazynowe, biurowe, kotłownia gazowa, wiatrołap.

W projekcie przewidziano instalację fotowoltaiczną o mocy ok 36 kWp, generującą prąd na potrzeby zasilania wentylacji mechanicznej w budynku, urządzeń pomocniczych do co i cwu, oświetlenia wbudowanego oraz częściowo na potrzeby funkcjonowania obiektu.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż,)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
projektowana charakterystyka energetyczna
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 1000 - 2000
Powierzchnia zabudowy (m²) 1000 - 2000
Kąt nachylenia dachu (°) 15 - 20
Szerokość działki/krótszy bok (m) 30 - 40
Wysokość budynku (m) 8 - 9

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 1057.80
Powierzchnia zabudowy (m²) 1012.00
Szerokość budynku/krótszy bok (m) 23.0
Długość budynku/dłuższy bok (m) 44.1
Wysokość budynku (m) 8.52
Szerokość działki/krótszy bok (m) 31.40
Kąt nachylenia dachu (°) 17
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze poddasze użytkowe

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Układ dachu kalenicowy
Pokrycie dachu* blacha
Kubatura (m³) 6842.10
Liczba kondygnacji 2
Rodzaj ogrzewania gazowe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 39.82
Instalacja fotowoltaiczna* tak
Wentylacja* mechaniczna
Liczba pomieszczeń 19
Liczba łazienek (bez WC) 1

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
