Projekt

MYJNIA SAMOCHODOWA

Kod: LK-73
Zadzwoń do nas!
PN - PT od 7 do 16: 12 414 35 06,
12 414 35 34, 12 410 50 40

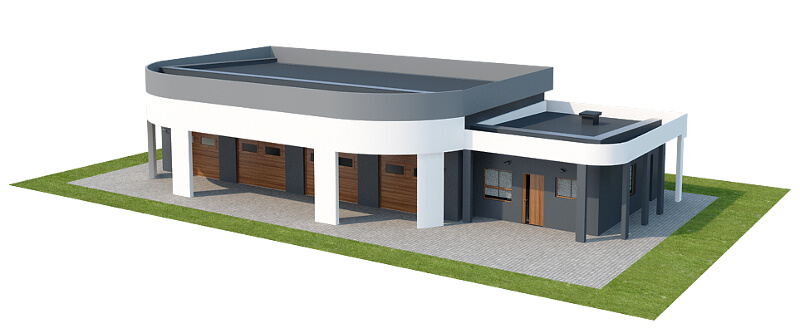

Model

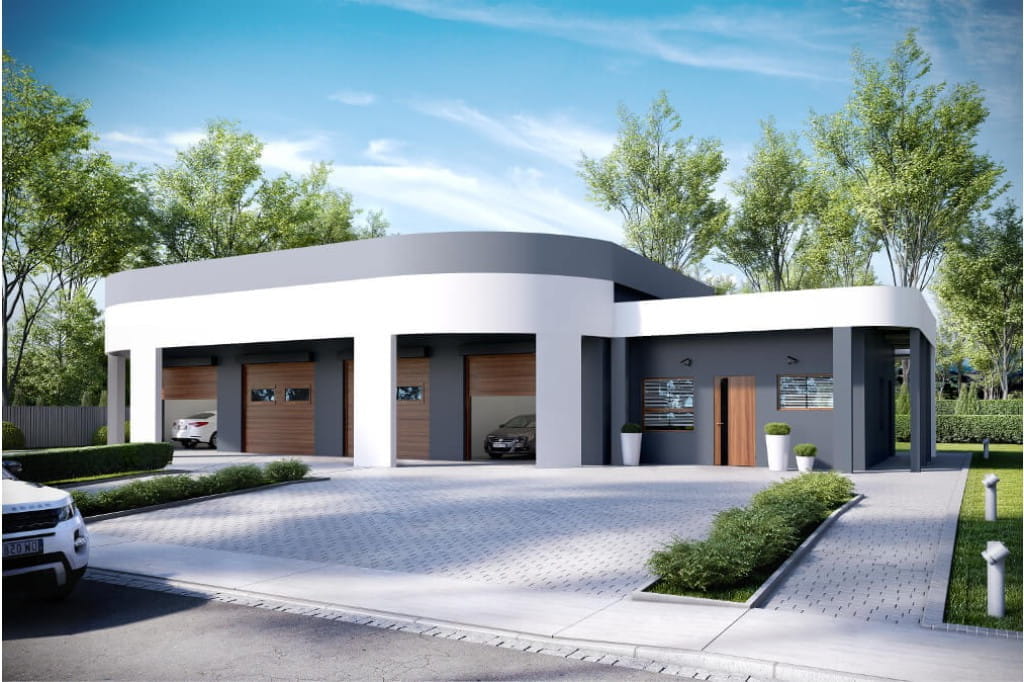

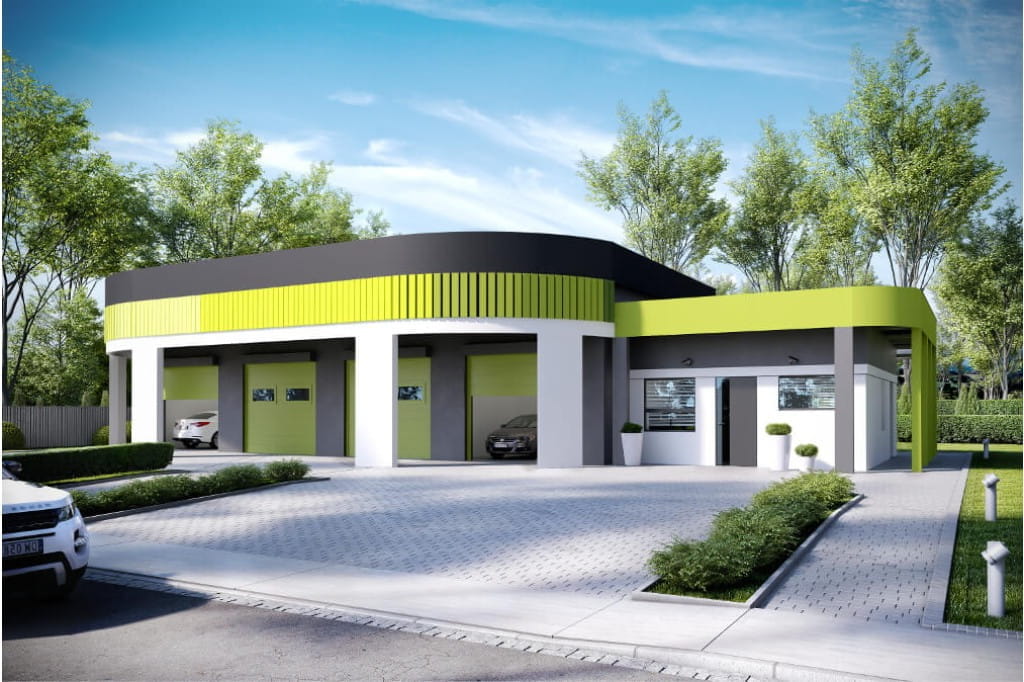

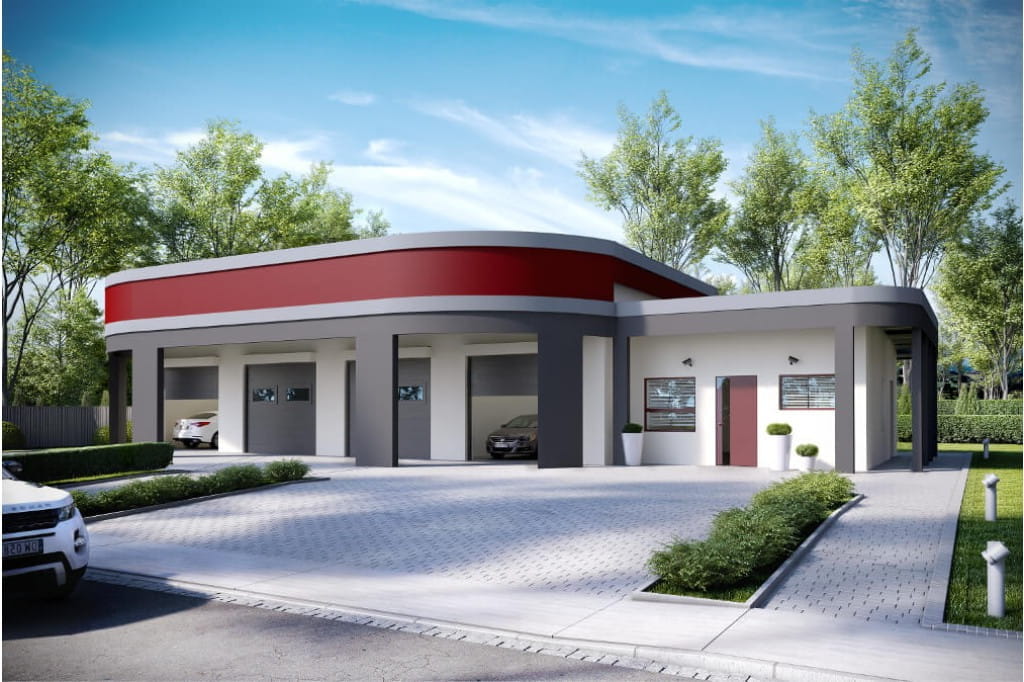

Projekt LK-73 - model

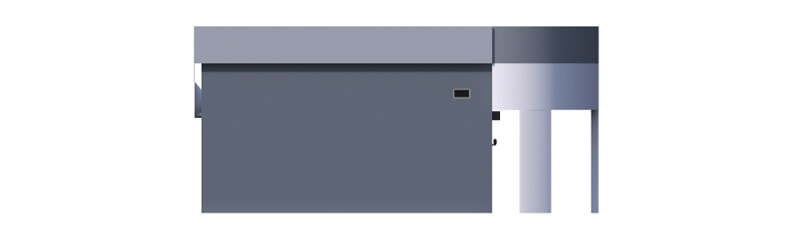

Elewacje



Projekt LK-73 - elewacja
elewacja ogrodowa
Projekt LK-73 - elewacja

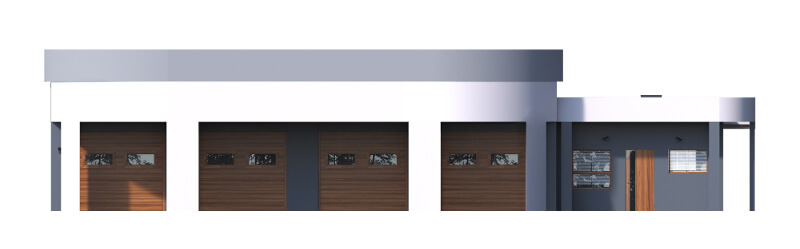

elewacja frontowa
Projekt LK-73 - elewacja

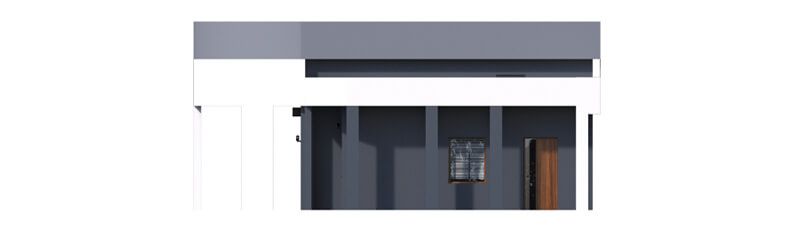

elewacja boczna
Projekt LK-73 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

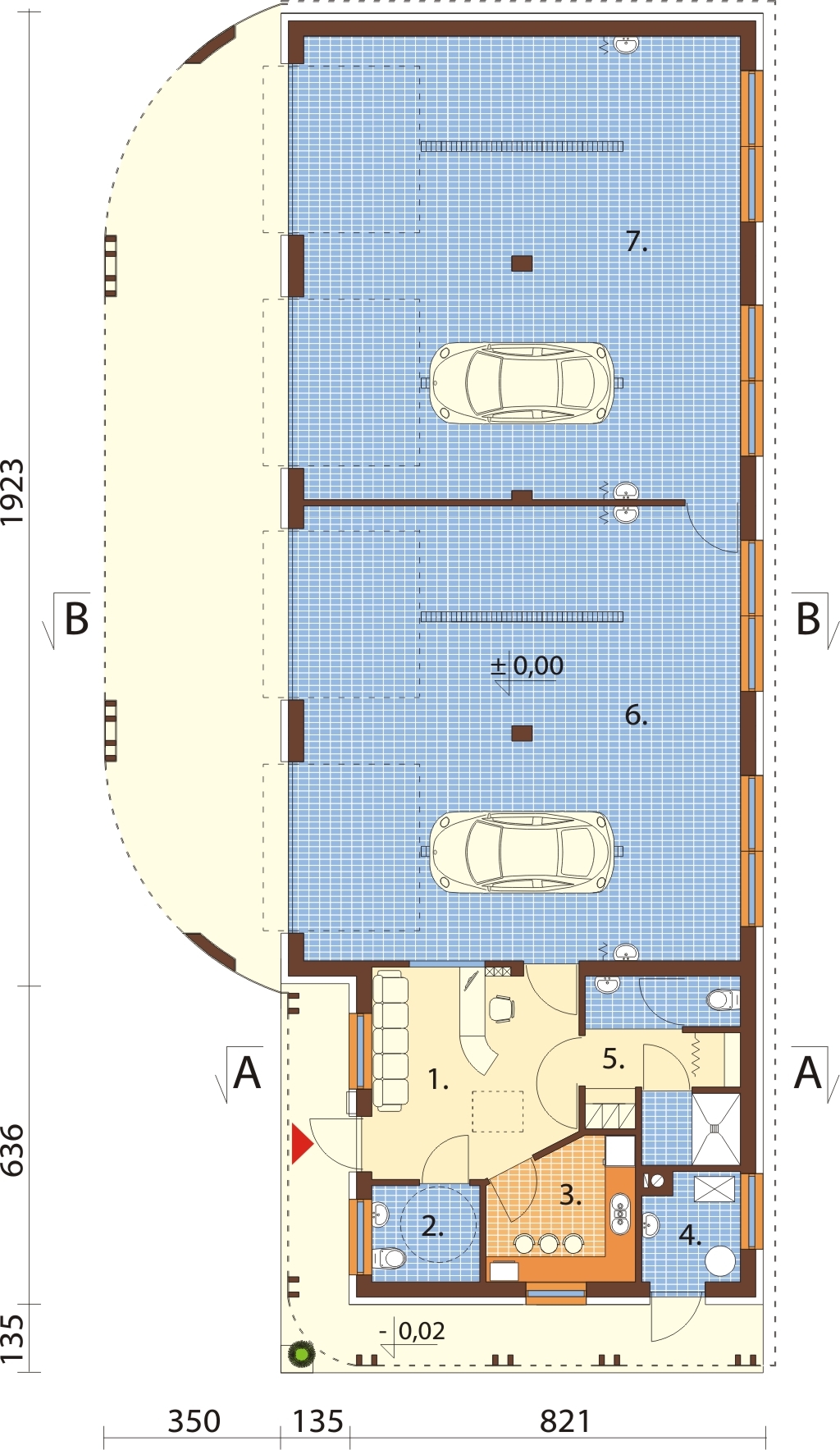

Rzut parteru



Projekt LK-73 - rzut

RZUT PARTERU:  200,56 m2

1. HALL / POCZEKALNIA  16,16 m2
2. WC  4,95 m2
3. KUCHNIA  / JADALNIA  7,61 m2
4. KOTŁOWNIA (POMPA CIEPŁA)   4,00 m2 5. POMIESZCZENIA SOCJALNE  10,39 m2
6. POMIESZCZENIE ROBOCZE  77,99 m2
7. POMIESZCZENIE ROBOCZE  79,48 m2

Zadaj pytanie dotyczące tego projektu  kliknij

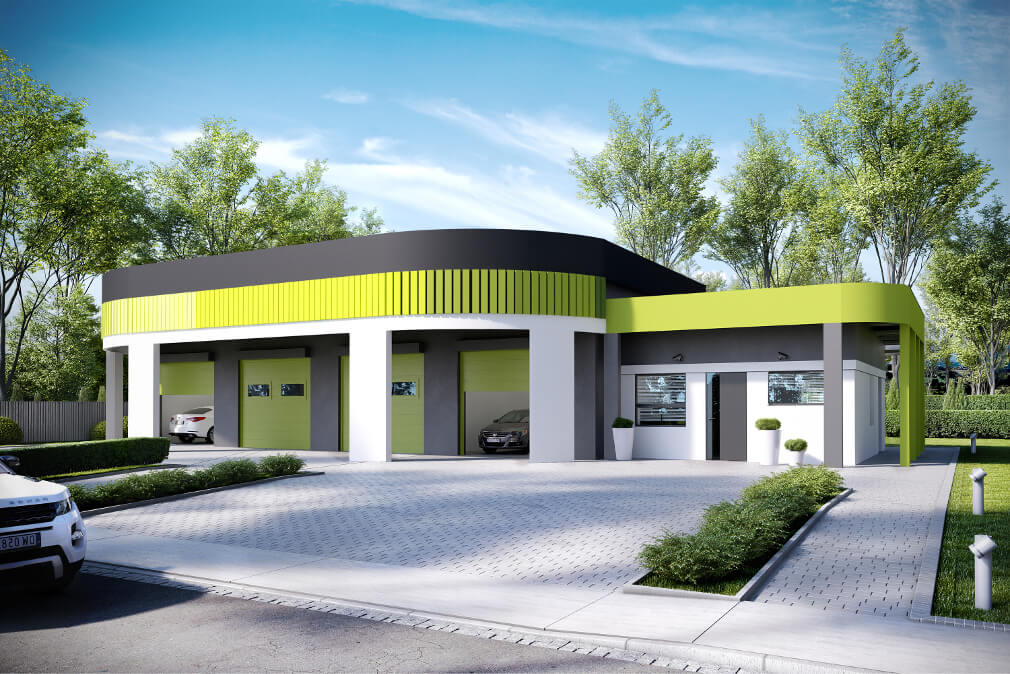

Projekt myjni samochodowej LK-73. Budynek parterowy, niepodpiwniczony, mogący pełnić również funkcję warsztatu samochodowego lub stacji kontroli pojadów. Obiekt przystosowany do mycia samochodów do 3,5 tony.

Technologia:
Kąt nachylenia dachu:  5%
Pokrycie dachu: membrana wodoszczelna
Ogrzewanie: Pompa ciepła umieszczona w kotłowni.
Wentylacja:
mechaniczna, nawiewno wywiewna z odzyskiem ciepła (z wyjątkiem WC). W kotłowni wentylacja grawitacyjna.
Program:  cztery stanowiska robocze w dwóch pomieszczeniach.zaplecze socjalno-biurowe, zaplecze sanitarne (w tym toaleta dla niepełnosprawnych), pomieszczenie techniczne, hol/ poczekalnia, jadalnia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
-obliczenia statyczne i wymiarowanie dotyczące konstrukcji stalowej blendy.
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna z odzyskiem ciepła (poza WC)), W kotłowni wentylacja grawitacyjna.
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- przedmiar robót budowlanych
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 236.05 m²
Powierzchnia użytkowa: 200.56 m²
Kubatura: 1156.36 m³
Szerokość działki: 18.56 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 7
Kąt nachylenia dachu: 5%
Pokój na parterze: Nie
Wysokość budynku: 6.01 m
Rodzaj ogrzewania: pompa ciepła
ZAWARTOŚĆ PROJEKTU:



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów, Myjnia samochodowa, Projekt myjni samochodowej
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 4 EGZ. PROJEKTU 1 800 PLN 4 800 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
