Projekt

Sklep samoobsługowy

Kod: LK-77
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

uzyskujemy pozwolenia na budowę dla naszych klientów

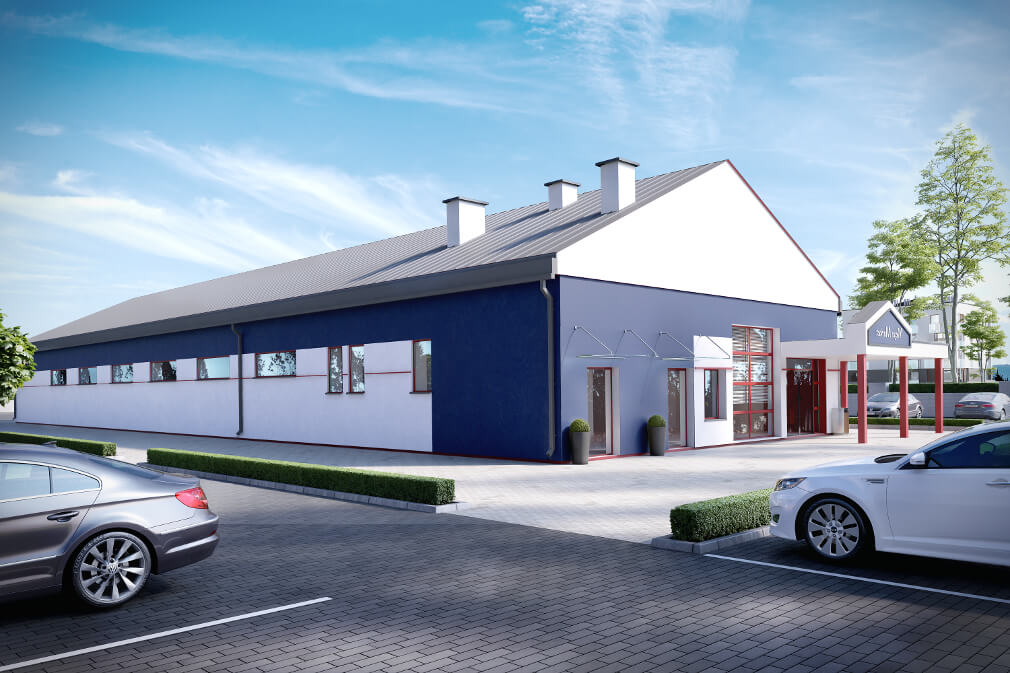

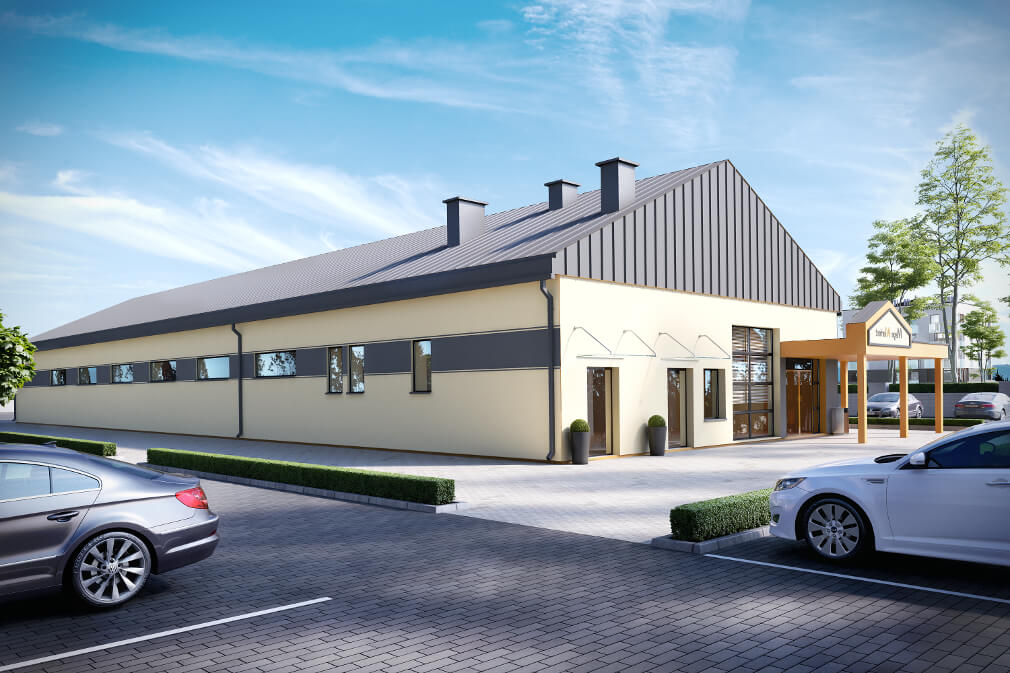

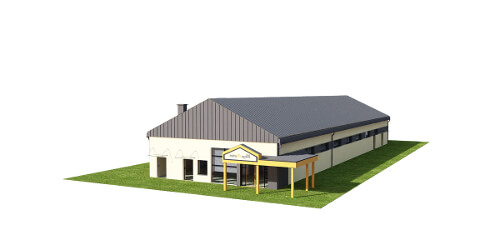

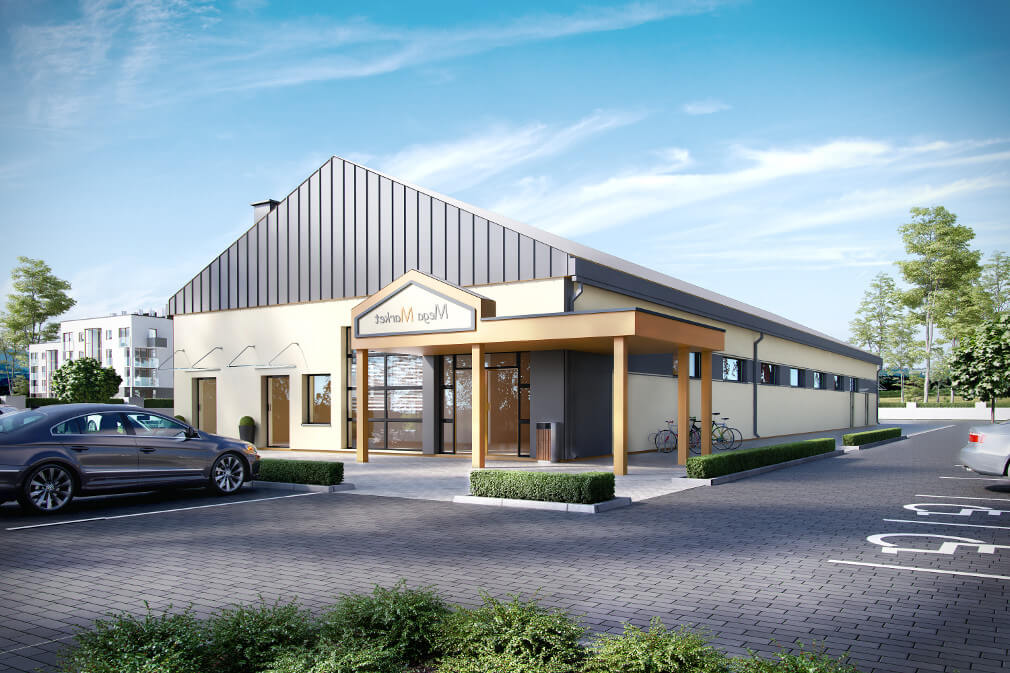

Model

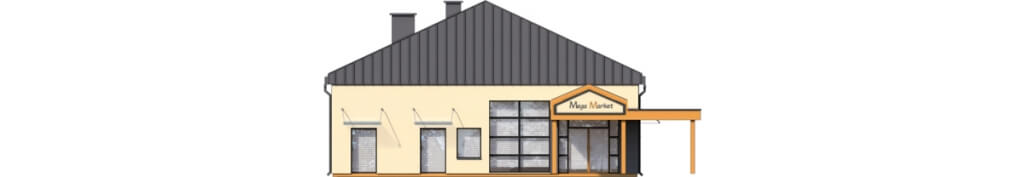

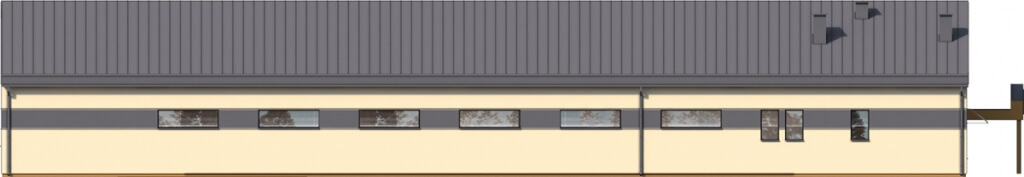

Elewacje



elewacja ogrodowa
elewacja frontowa
elewacja boczna
elewacja boczna

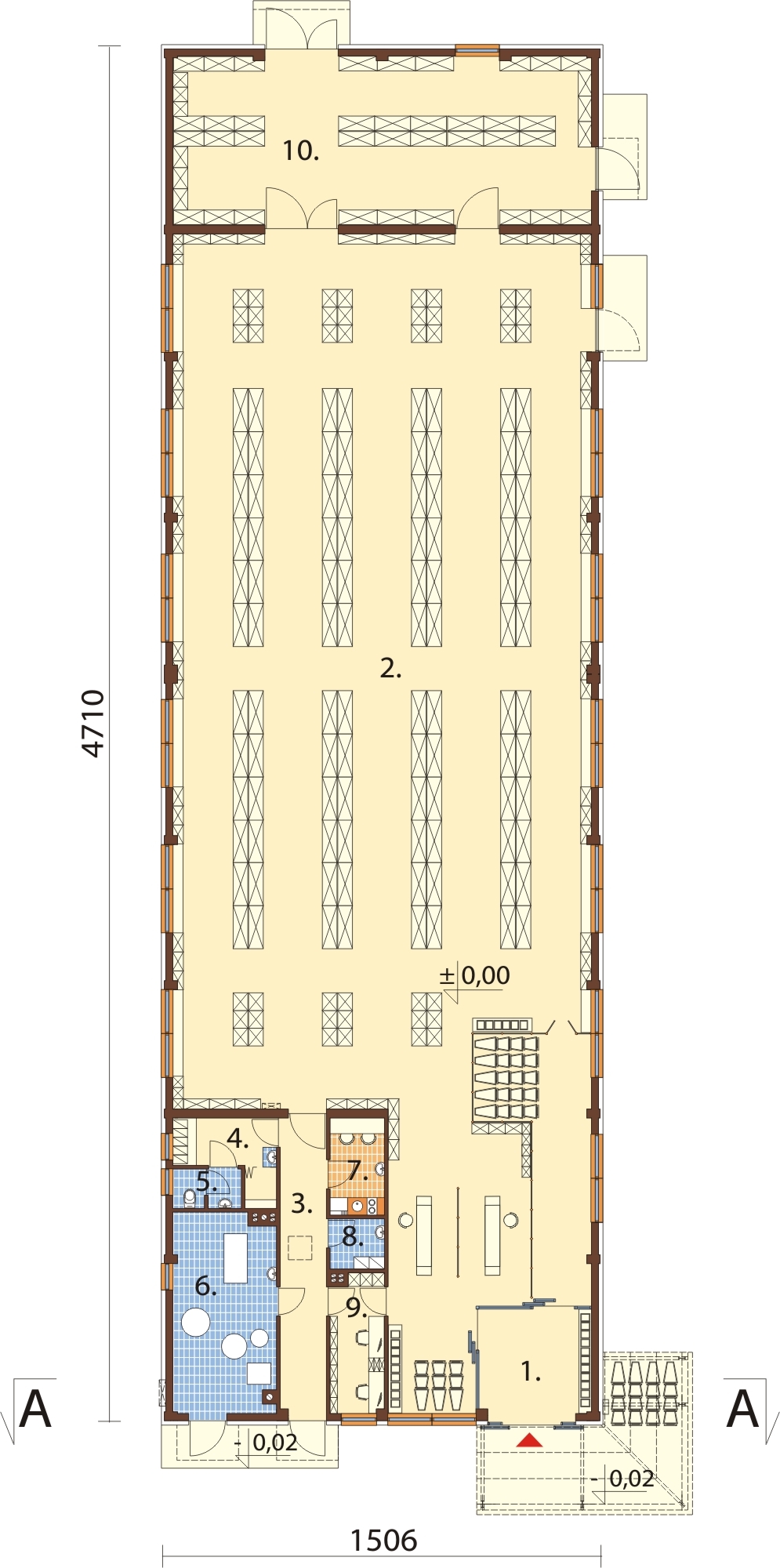

Rzut parteru



 RZUT PARTERU: 646,88 m2

1. Wiatrołap 13,6 m2
2. Hala sprzedaży 483,6 m2
3. Korytarz 15,7 m2
4. Szatnia 7,3 m2
5. WC 2,9 m2
6. Kotłownia 23,6 m2
7. Pomieszczenie socjalne 6,2 m2
8. Pomieszczenie gospodarcze 3,2 m2
9. Biuro 8,60 m2
10. Magazyn 82,2 m2

POWIERZCHNIA NETTO: 646,88 m2
POWIERZCHNIA UŻYTKOWA: 593,96 m2

Projekt ma prosty i logiczny program, który pozwala optymalnie wykorzystać dostępną przestrzeń. W części biurowej do dyspozycji pracowników sklepu jest pomieszczenie socjalne, szatnia, WC, pokój menadżera i pomieszczenie gospodarcze. Do pomieszczeń tych przylega kotłownia na paliwo stałe. Największym pomieszczeniem w budynku jest sala sprzedaży o powierzchni ponad 480 metrów. Jest tak zaprojektowana, by w łatwy i szybki sposób można było uzupełniać braki w towarach ze znajdującego się na końcu budynku magazynu.

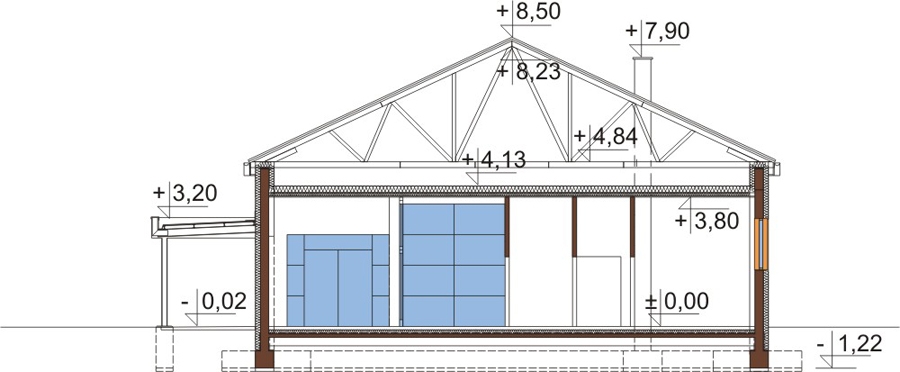

Przekrój



Projekt sklepu samoobsługowego LK-77, parterowy, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak solbet 24 cm, styropian 15 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane.
Kąt nachylenia dachu: 25°. Pokrycie dachu: blacha.
Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia na paliwo stałe, wentylacja mechaniczna z rekuperacją
Program: hala sprzedaży, magazyn, zaplecze sanitarno - socjalne, magazynowe, kotłownia na paliwo stałe, wiatrołap.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- kosztorys inwestorski
- przedmiar robót
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 709.32 m²
Powierzchnia użytkowa: 594.00 m²
Kubatura: 4615.80 m³
Szerokość działki: 23.62 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 8,52 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 50,38 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Typ: handlowo-usługowe, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt sklepu samoobsługowego

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
