Budynek handlowo usługowy
Kod: K-72
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-72. Projekt sklepu, projekt sklepu samoobsługowego, projekt warsztatu, projekt pawilonu handlowego, projekt magazynu, projekt budynku magazynowego, projekt budynku produkcyjnego, projekt hali produkcyjnej,

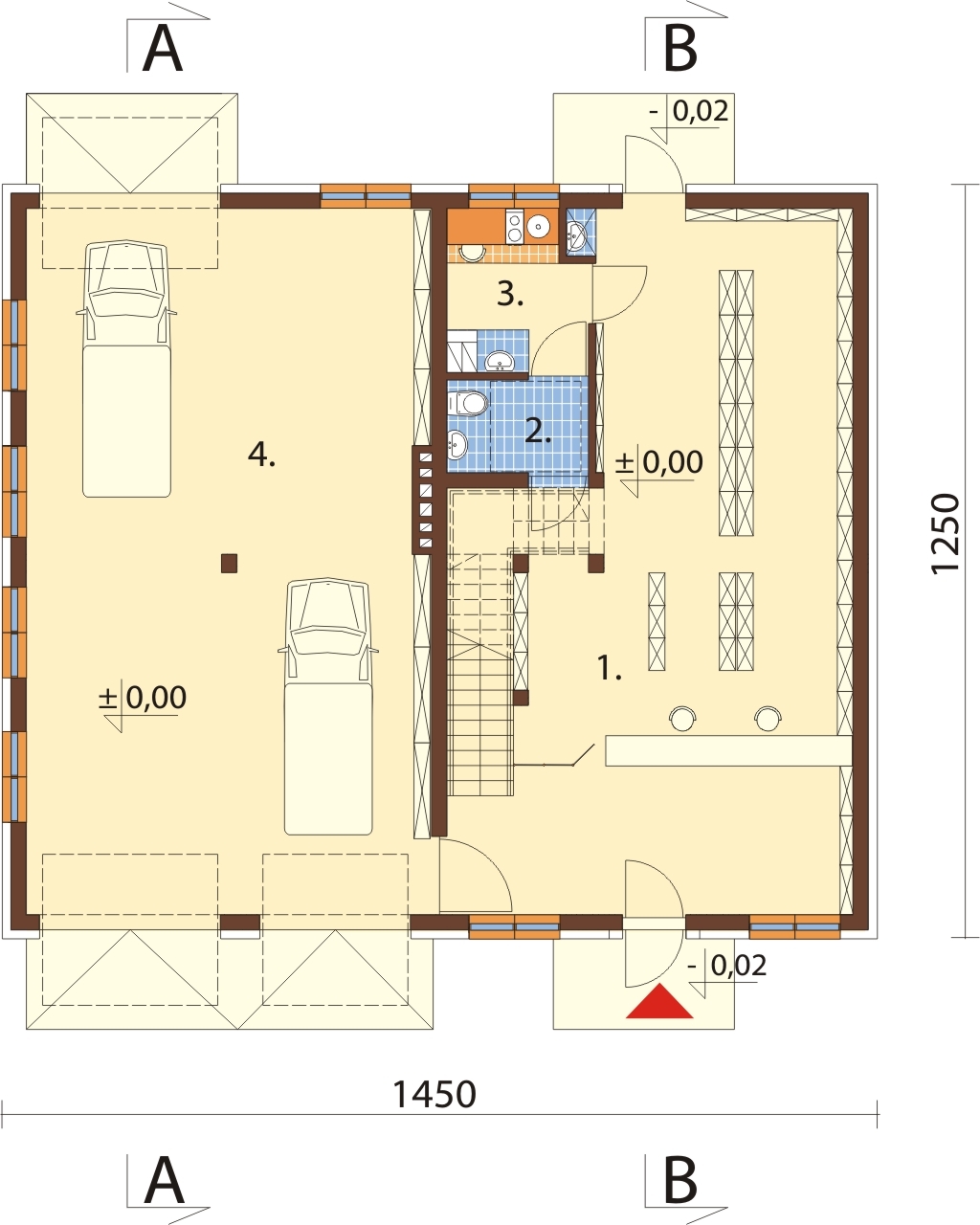

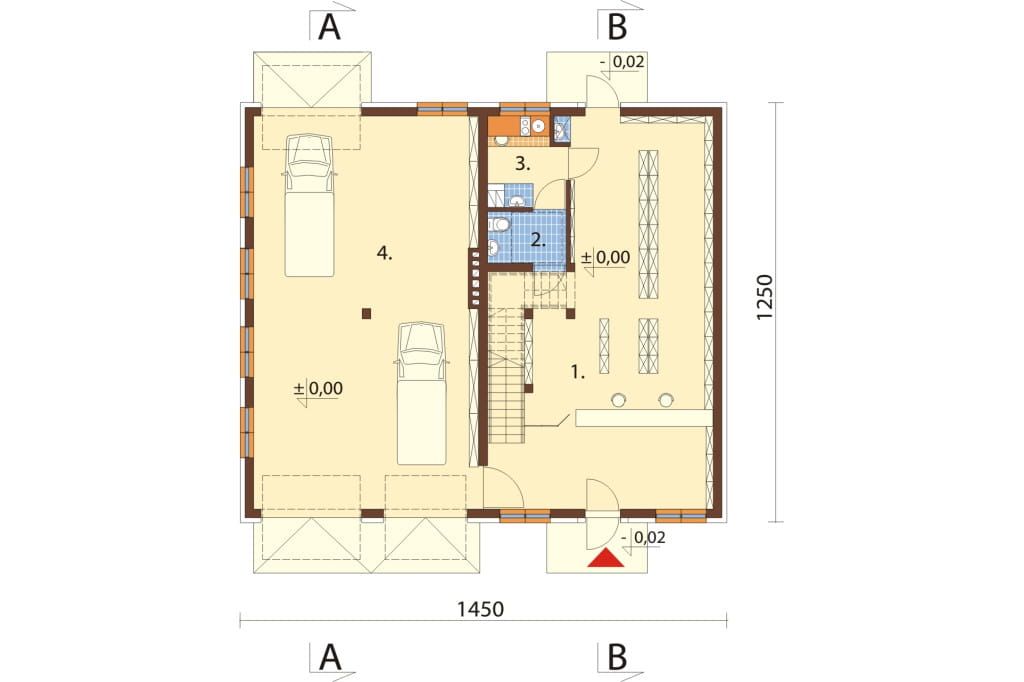

Rzut parteru
Parter: 155.28 m2
1. Sklep 67,7 m2
2. WC 3,6 m2
3. Pokój socjalny 5,9 m2
4. Warsztat 78,0 m2
Na parterze zaprojektowaliśmy salę sprzedaży wraz za zapleczem, na które składa się pomieszczenie socjalne dla personelu z łazienką. Drugą część parteru zajmuje warsztat.

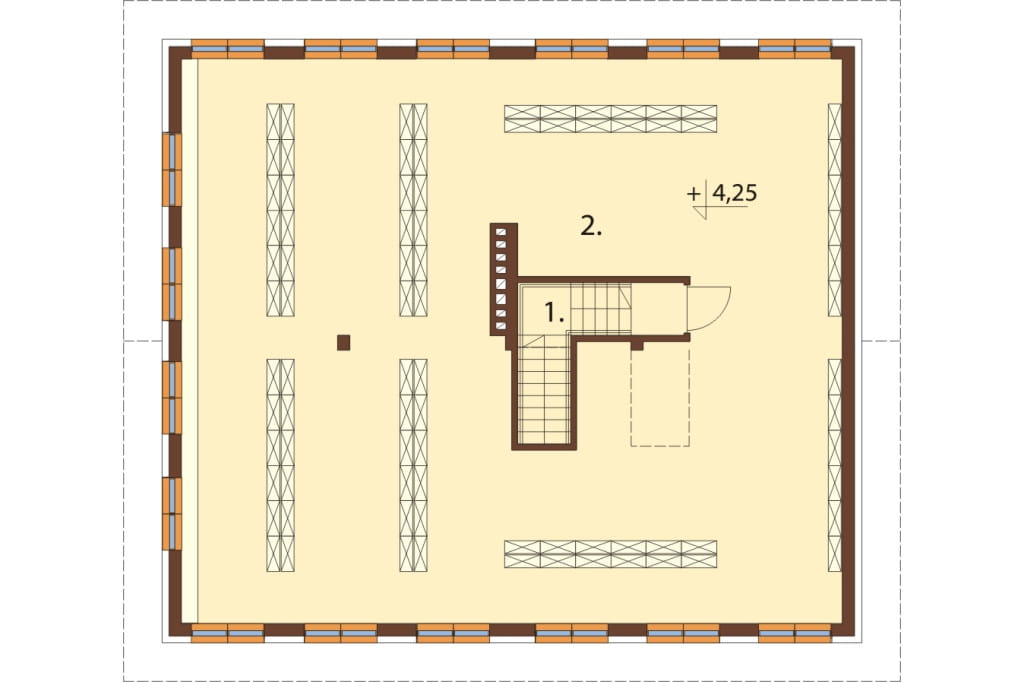

Rzut pierwszego piętra
Piętro: 154,91 m2
1. Klatka schodowa 3,8 m2
2. Magazyn 151,1 m2
Poddasze w całości jest przewidziane jako przestrzeń magazynowa.

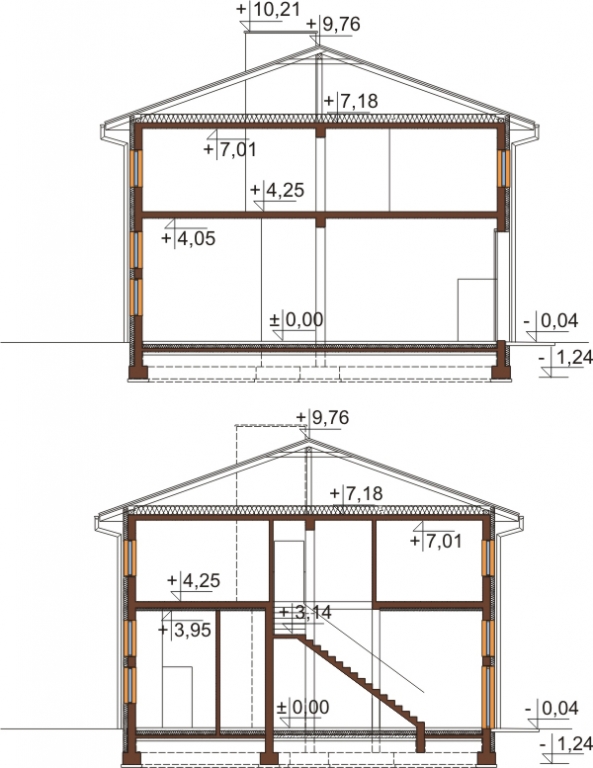

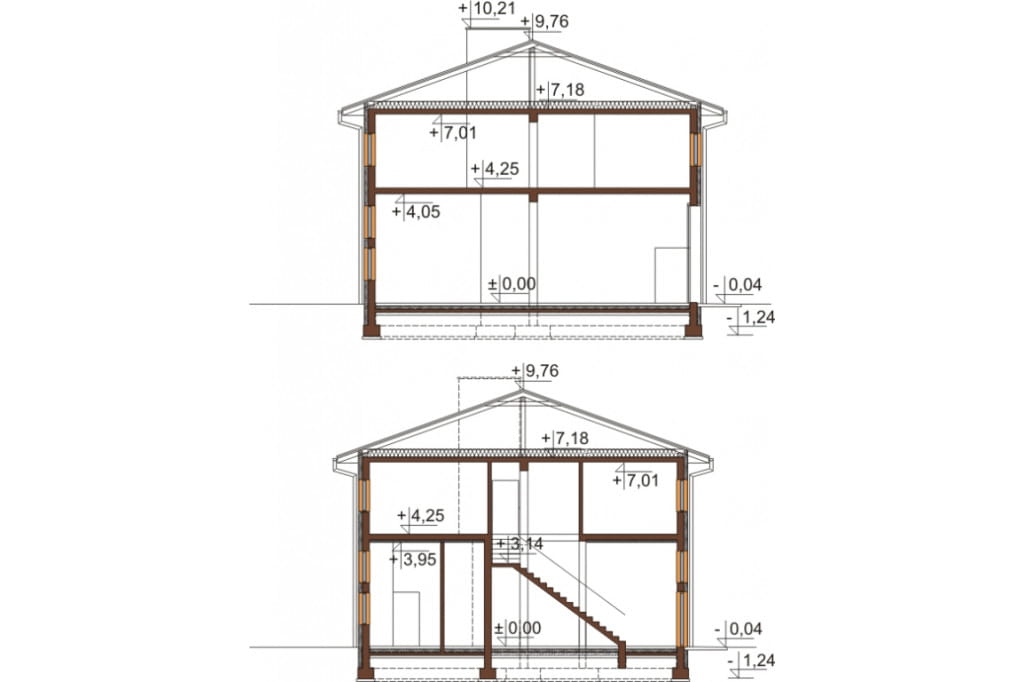

Przekrój

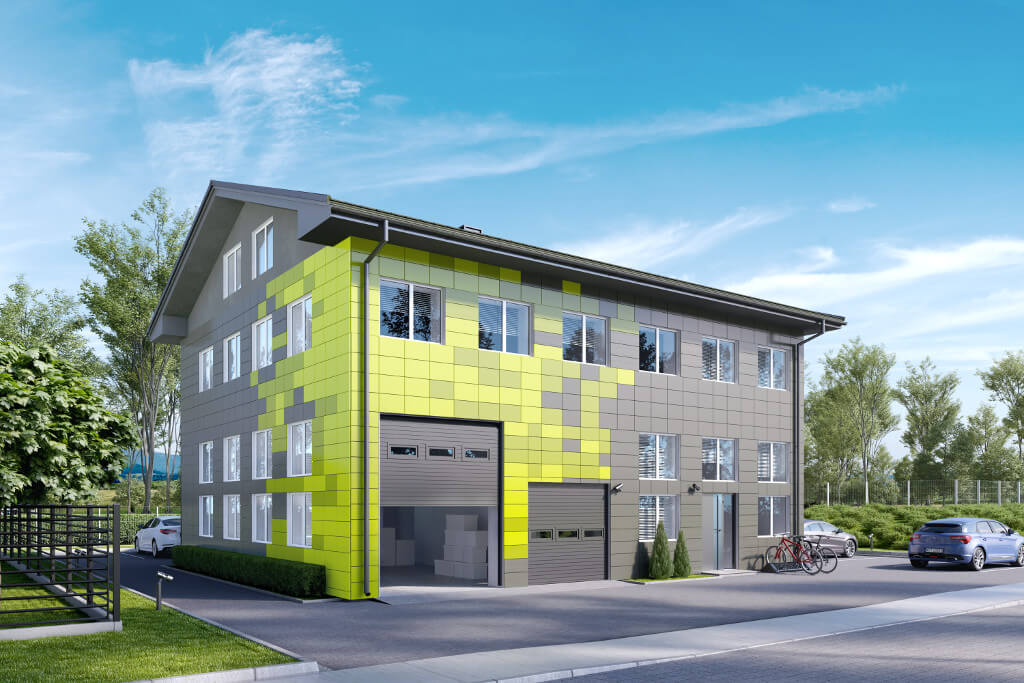

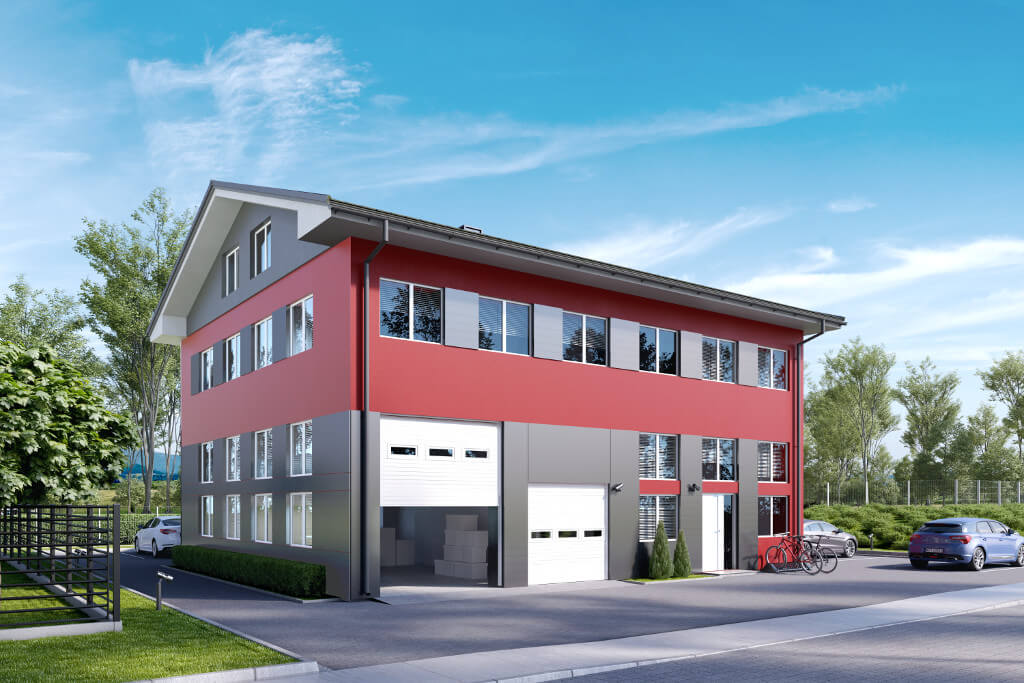

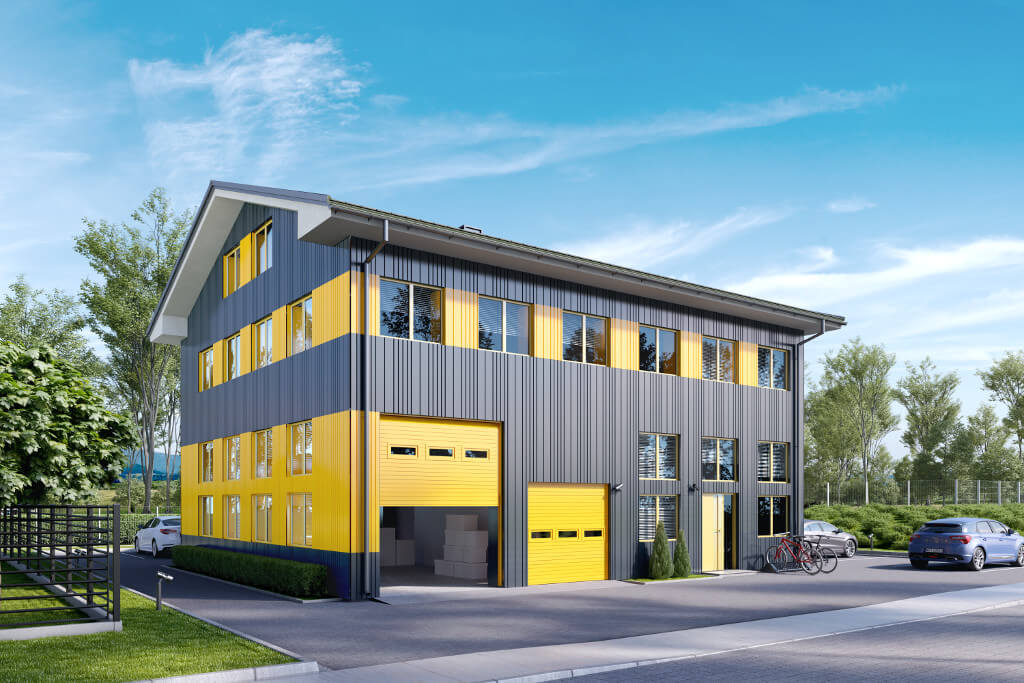

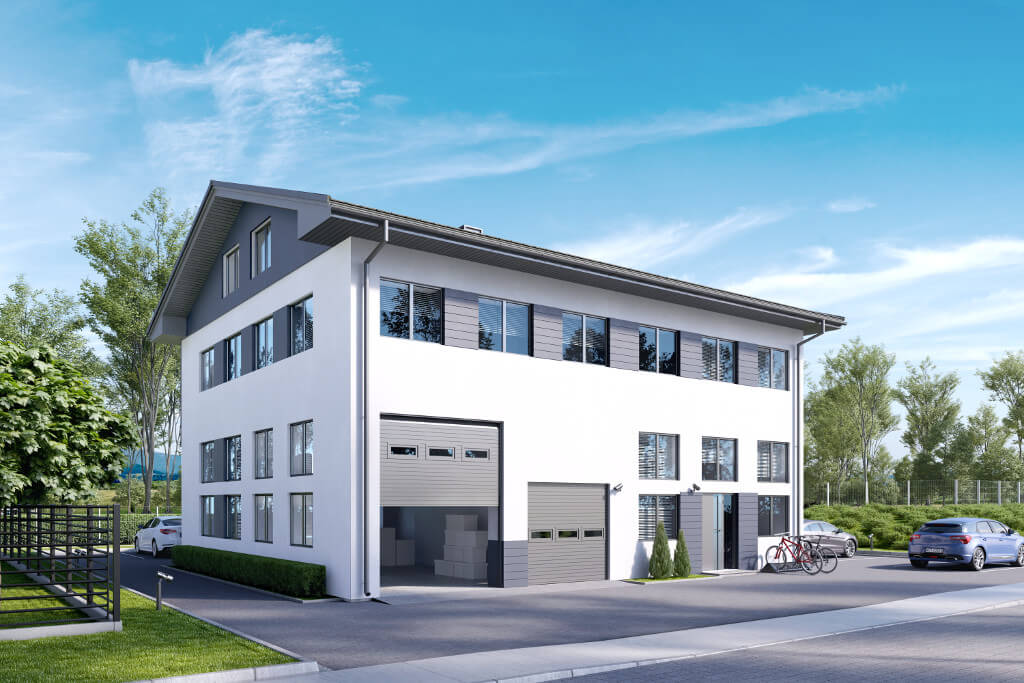

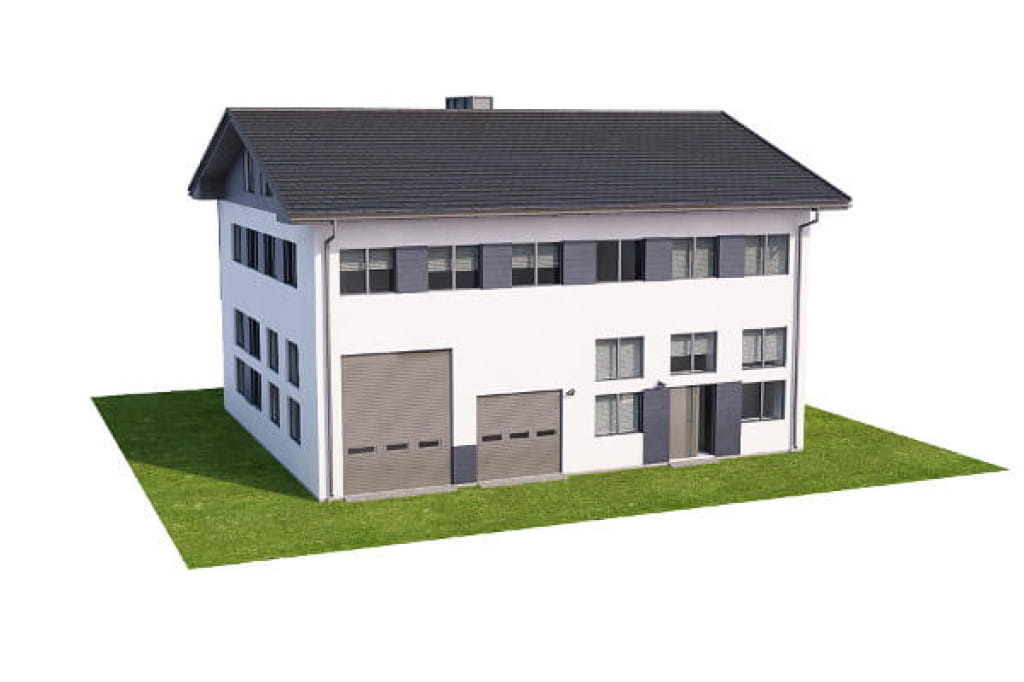

Model 3D
Budynek ma prostą bryłę na planie prostokąta przykrytą dwuspadowym dachem. W elewacji frontowej są dwa wjazdy do garażu, oraz główne wejście do części sklepowej. Jedna z elewacji bocznych jest mocno przeszklona zapewniając odpowiedni napływ światła dziennego. Druga z kolei jest „ślepa” umożliwiając zbliżenie się inwestorowi do granic działki. Projekt do realizacji wymaga parceli o szerokości 20,5m.

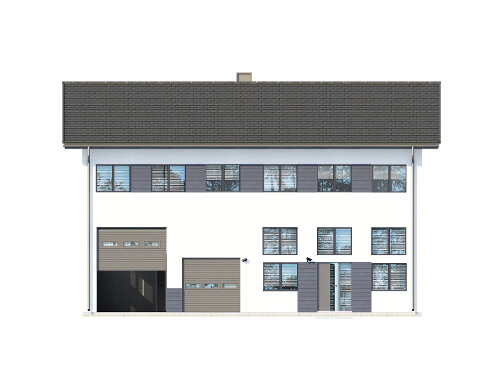

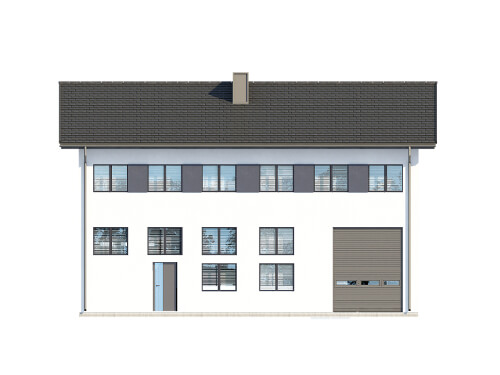

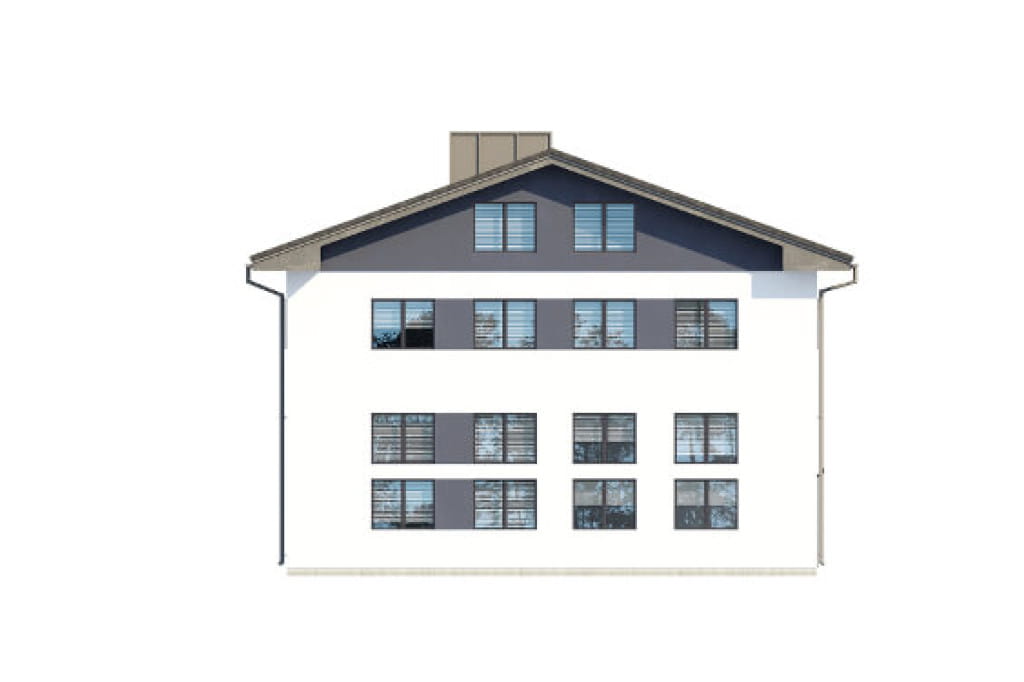

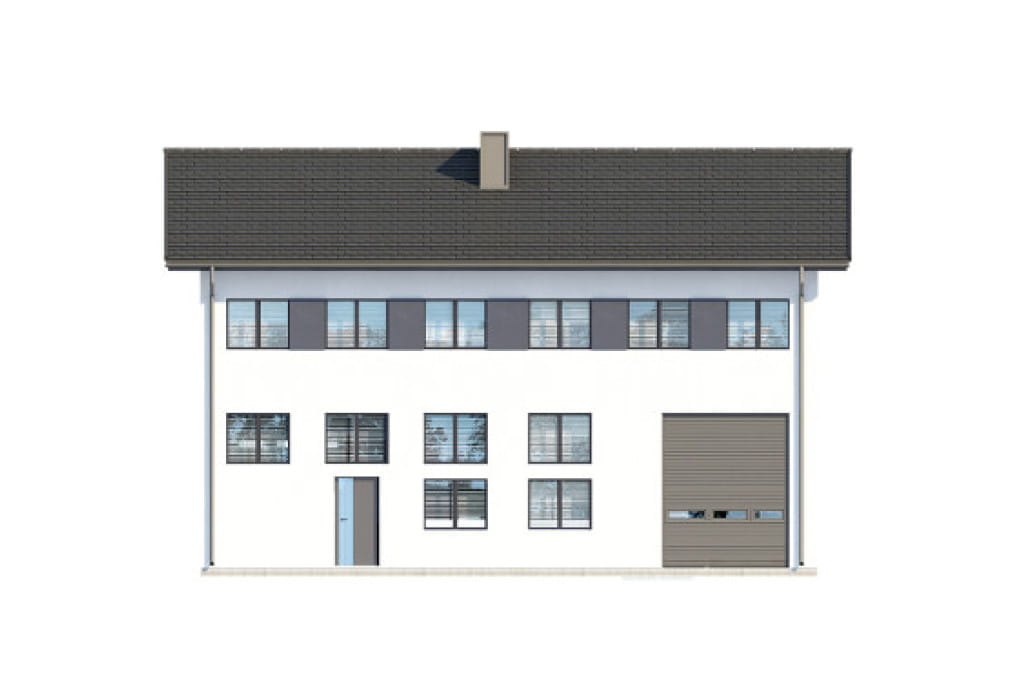

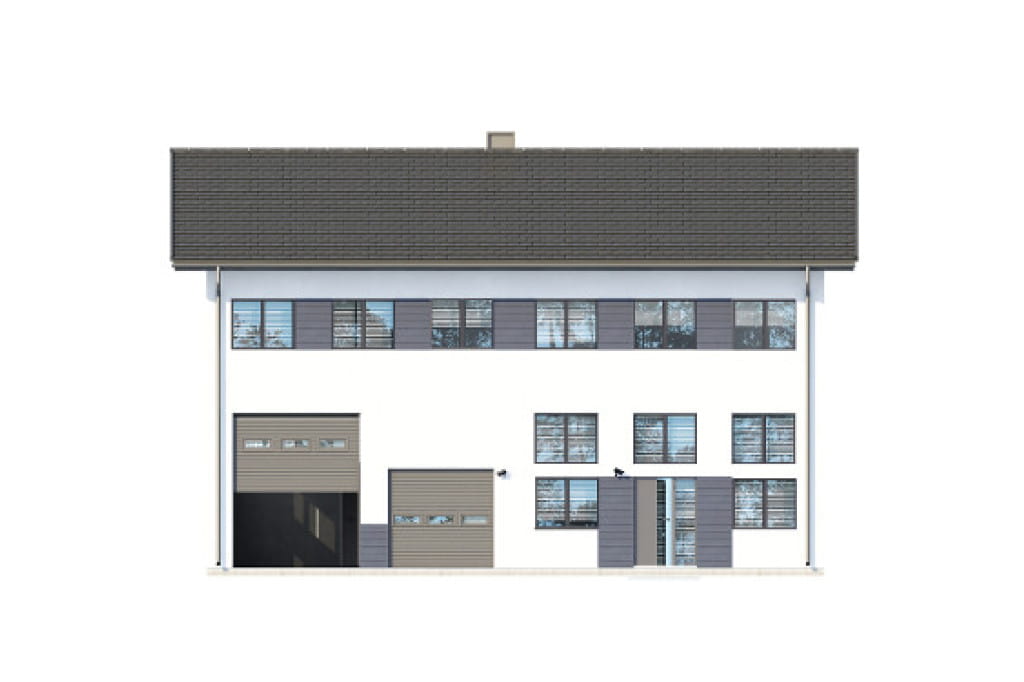

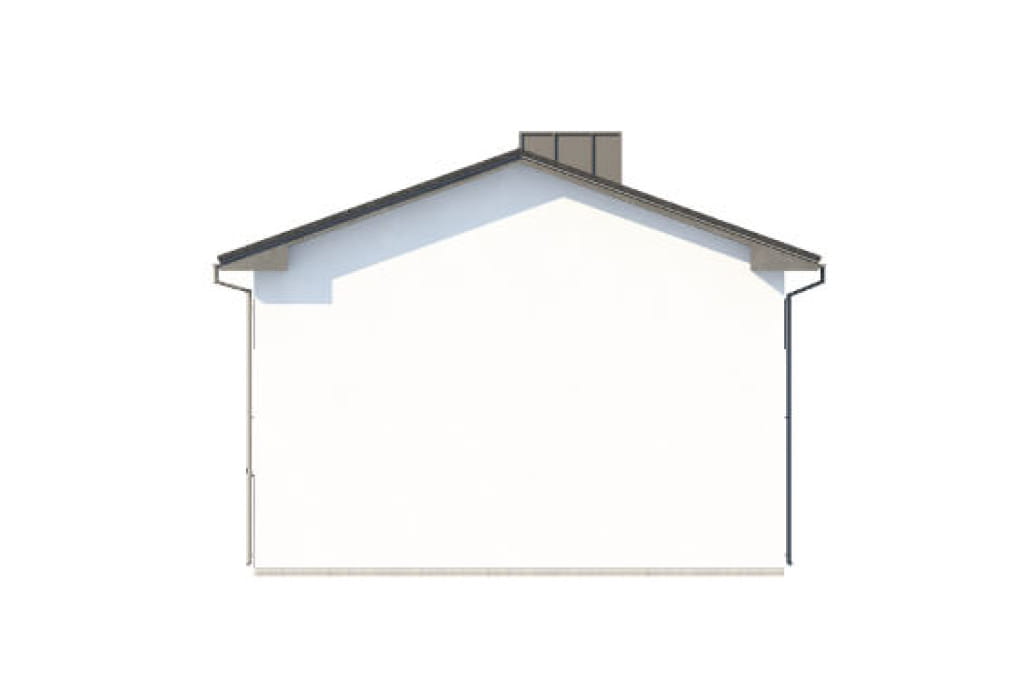

Elewacje
Informacje podstawowe
Projekt budynku handlowo usługowego K-72, piętrowy bez podpiwniczenia. W budynku znajduje się sklep, który można zaarancowac na dowolną branżę. Budynek można również zaadaptować na funkcje produkcyjną. Dopuszczalne obciażenie stropu nad piętrem 4 kN/m2.
Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 20°.
Pokrycie dachu: blacha dachówkowa.
Ogrzewanie: budynek ogrzewany za pomocą grzejników elektrycznych
Program: sklep, WC, pokój socjalny, warsztat, magazyn, komunikacja
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materaiłów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 150 - 200
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 310.20
- Powierzchnia zabudowy (m²) 181.30
- Szerokość budynku/krótszy bok (m) 12.5
- Długość budynku/dłuższy bok (m) 14.5
- Wysokość budynku (m) 9.80
- Szerokość działki/krótszy bok (m) 20.50
- Kąt nachylenia dachu (°) 20°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż z garażem dwustanowiskowym
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 1351.20
- Liczba kondygnacji 2
- Rodzaj ogrzewania elektryczne
- Liczba pomieszczeń 6
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
