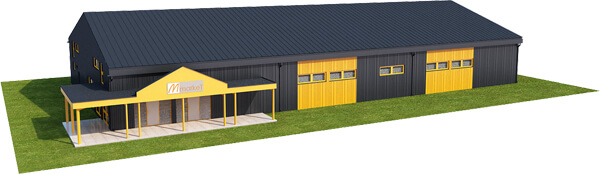

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1057,80 m2. Obiekt parterowy z częściowym poddaszem użytkowym, niepodpiwniczony. Budynek może pełnić również funkcję budynku produkcyjnego lub usługowego przy odpowiedniej aranżacji.
Dostrzegając rosnącą popularność dyskontów pragniemy Państwu zaproponować nasz najnowszy projektu sklepu samoobsługowego K-78. Jest to bardzo nowoczesny obiekt charakteryzujący się prostą bryłą przykrytą dwuspadowym dachem. Duża sala sprzedaży o powierzchni 823,2 m2 daje możliwość różnorodnej aranżacji stoisk. Cechą charakterystyczną architektury jest zadaszenie okalające główne wejście do budynku, nad którym można zainstalować logo sklepu. Projekt po adaptacji może pełnić również funkcję usługową lub produkcyjną.

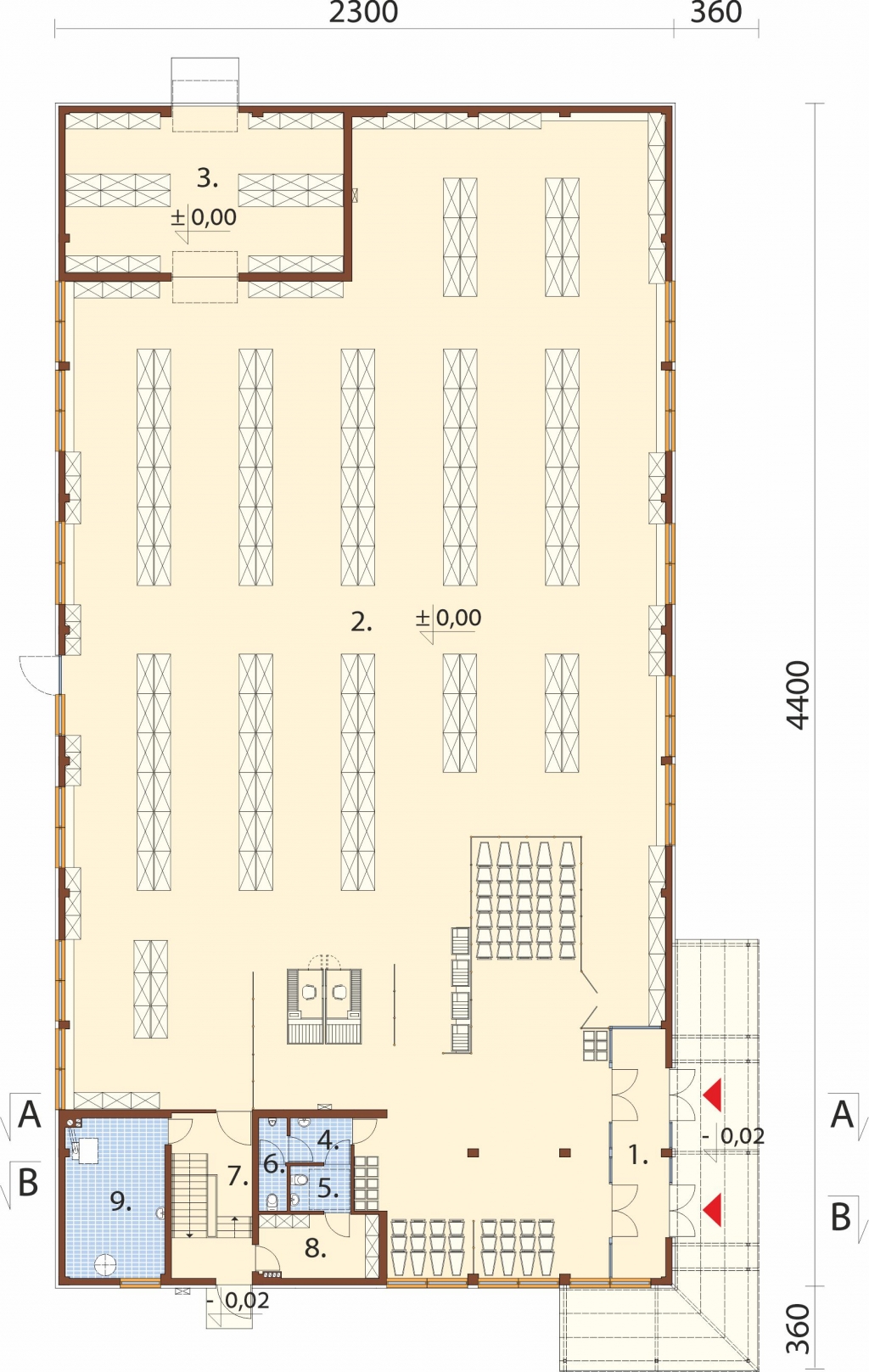

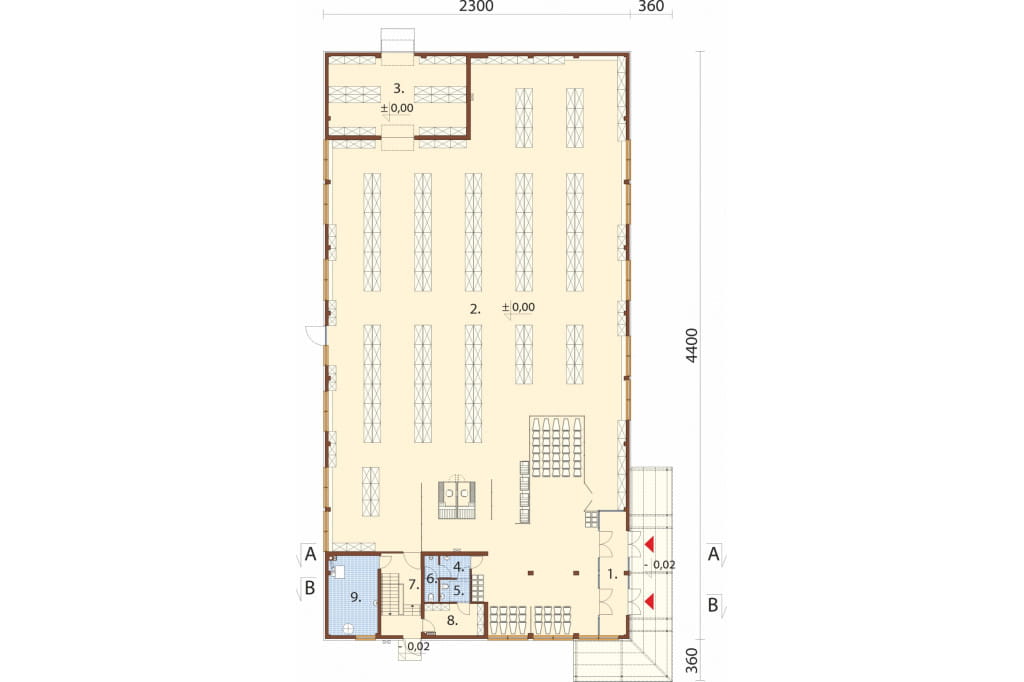

Rzut parteru
Parter: 945,37 m2
1. Wiatrołap 18,26 m2
2. Hala sprzedaży 805,31 m2
3. Magazyn 61,13 m2
4. Przedsionek 3,61 m2
5. Wc damskie / dla osób niepełnosprawnych 3,67 m2
6. Wc 3,50 m2
7. Korytarz 18,17 m2
8. Magazyn 10,18 m2
9. Kotłownia 21,54 m2
Na parterze dominuje duża sala sprzedaży o powierzchni 807,60 m2, na której końcu jest magazyn towarów, który umożliwia sprawne uzupełnianie braków. Zaraz przy wejściu są toalety dla klientów. Program uzupełnia kotłownia i znajdujący się obok mały magazyn.

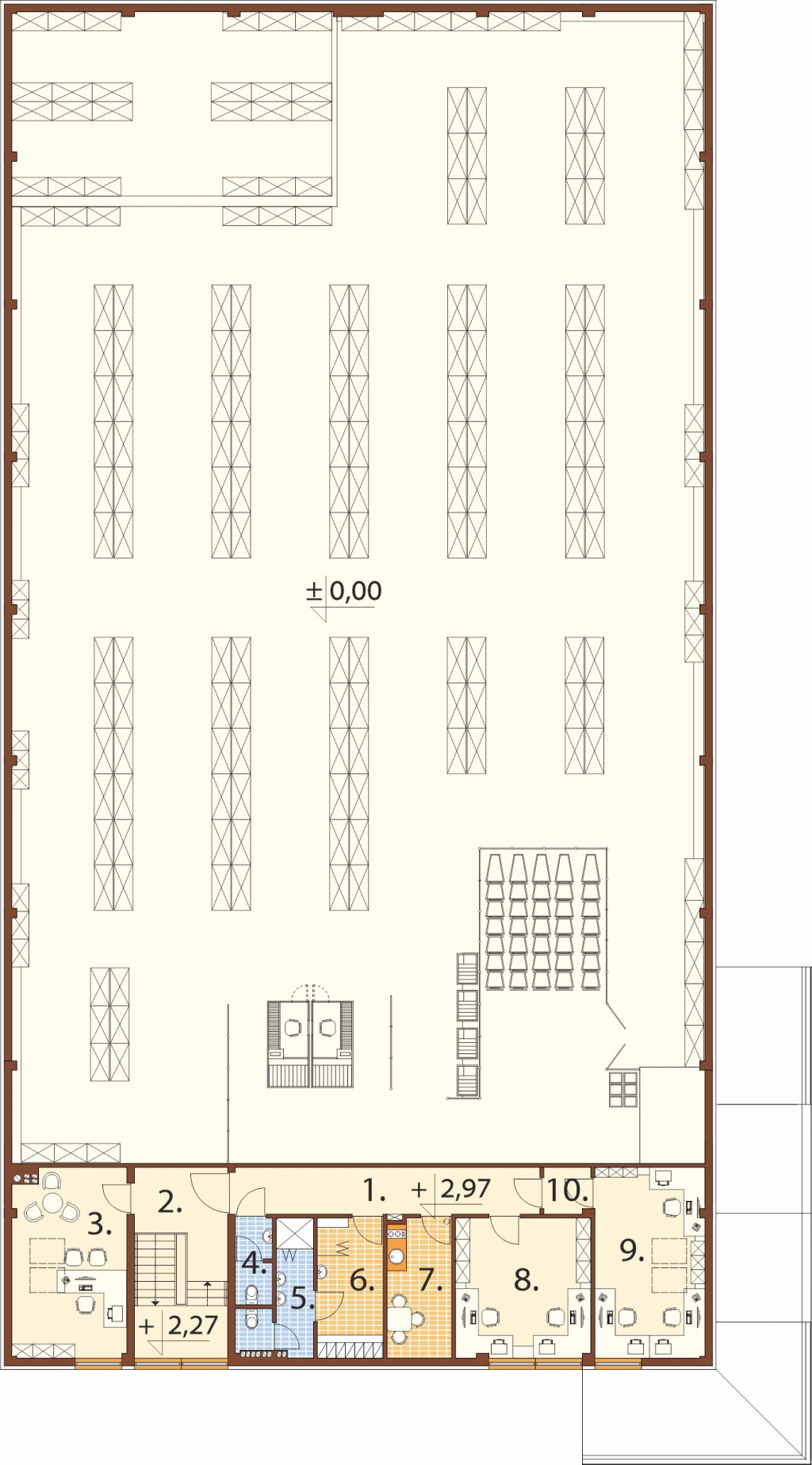

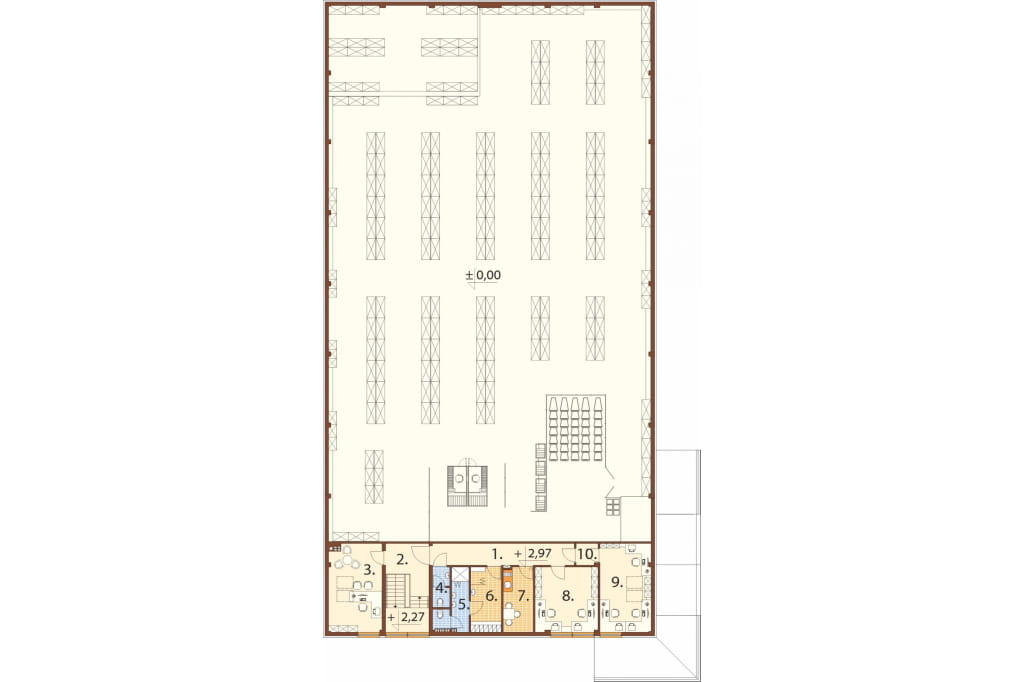

Rzut poddasza
Poddasze: 112,43 / 121,86 m2
1. Korytarz 14,46 m2
2. Klatka schodowa 14,15 m2
3. Biuro 17,35 / 21,97 m2
4. Wc 3,04 m2
5. Natrysk + wc 6,78 m2
6. Pokój socjalny 9,36 m2
7. Pokój śniadań 9,06 m2
8. Biuro 19,40 m2
9. Biuro 16,63 / 21,44 m2
10. Magazynek 2,20 m2
Na poddaszu zaprojektowaliśmy strefę socjalno-biurową. W jej skład wchodzą; trzy pomieszczenia biurowe dla administracji, pokój śniadań, pomieszczenie socjalne, WC i łazienka.

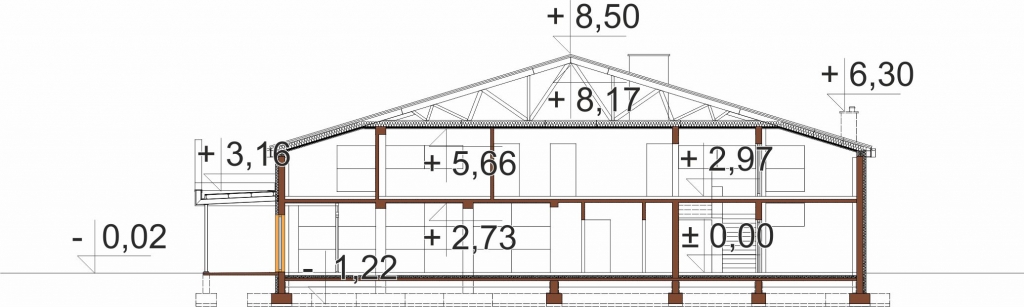

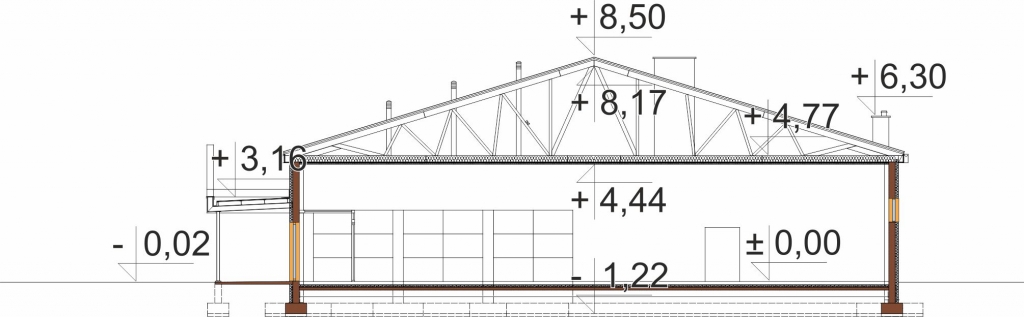

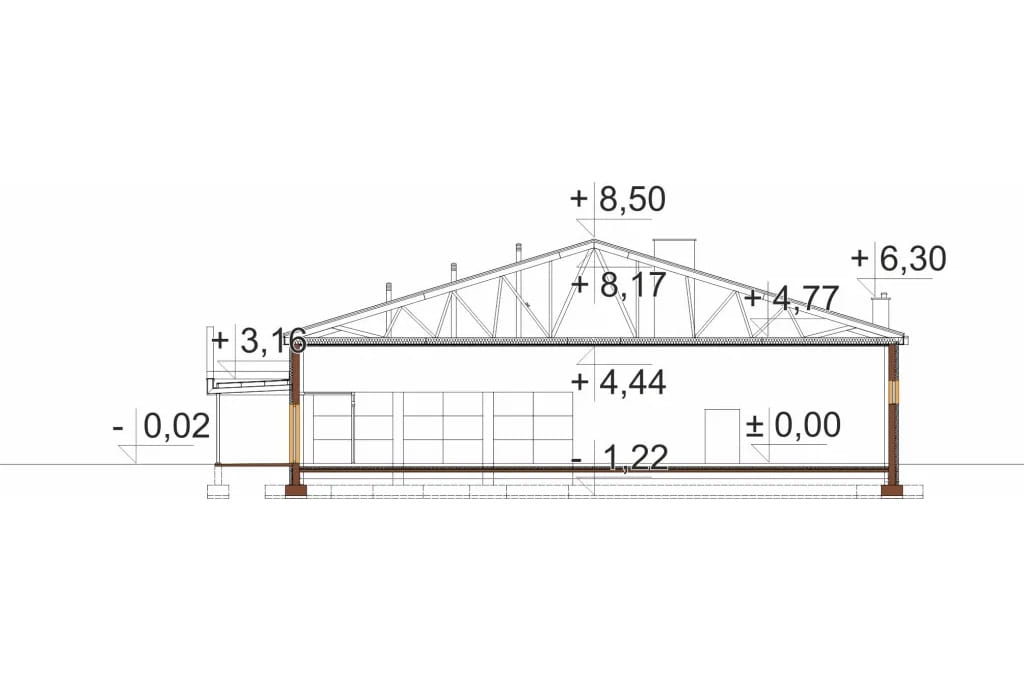

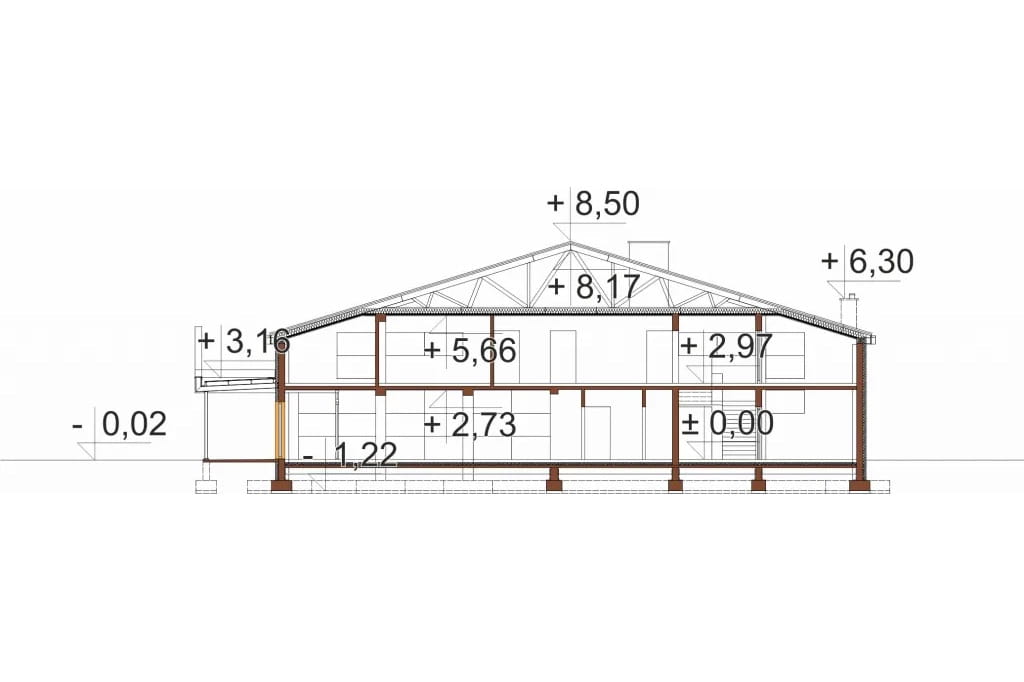

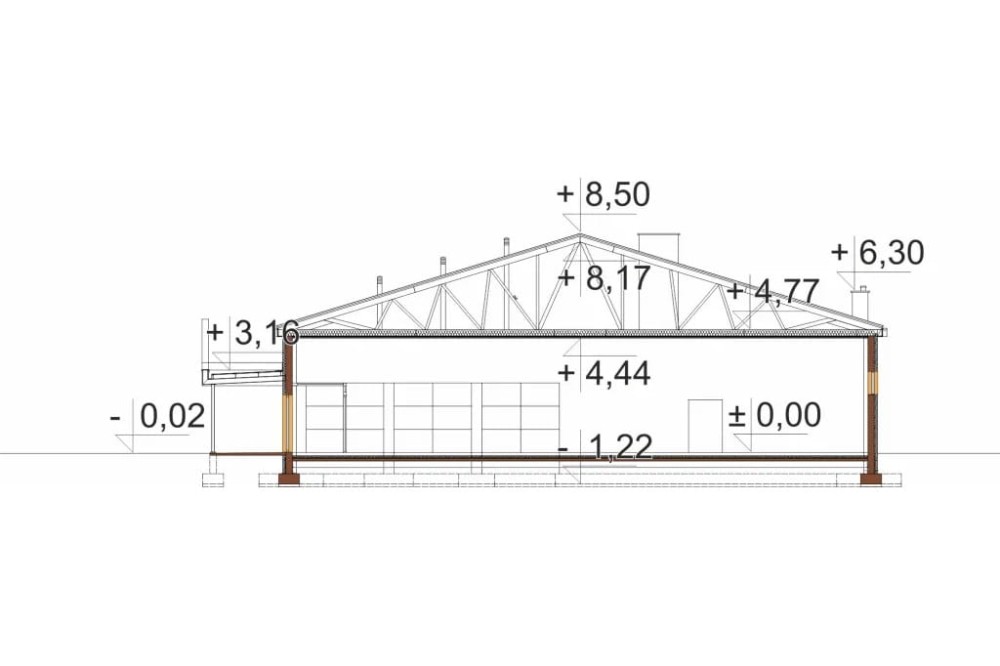

Przekrój
Prosta bryła, nowoczesna architektura i duża sala sprzedaży to główne atuty tego projektu. K-78 to doskonały projekt na dyskont lub sklep samoobsługowy.

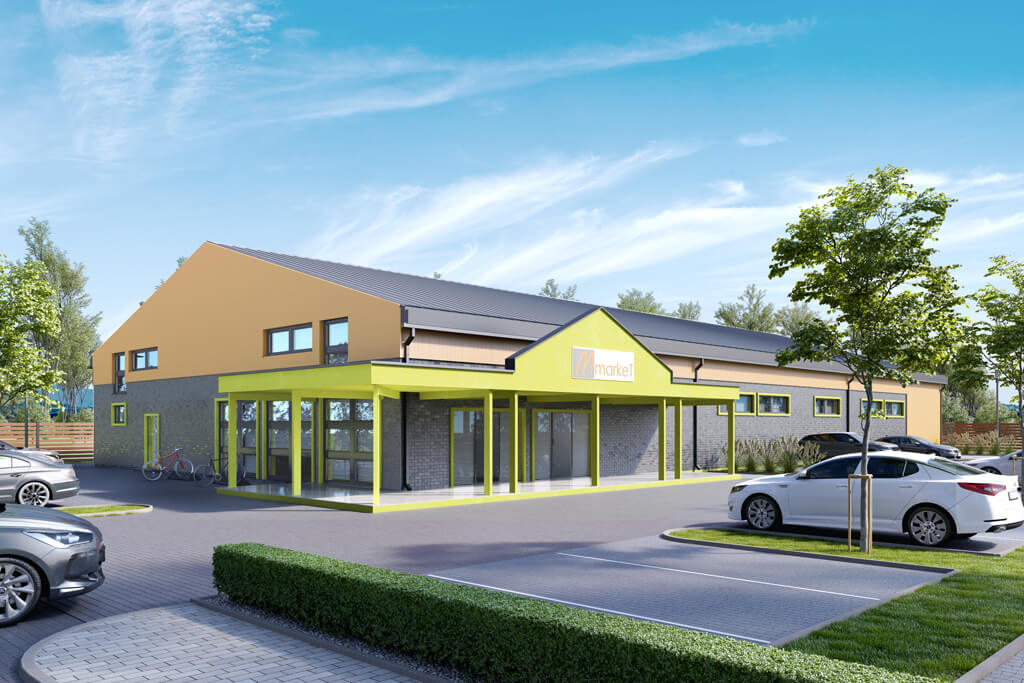

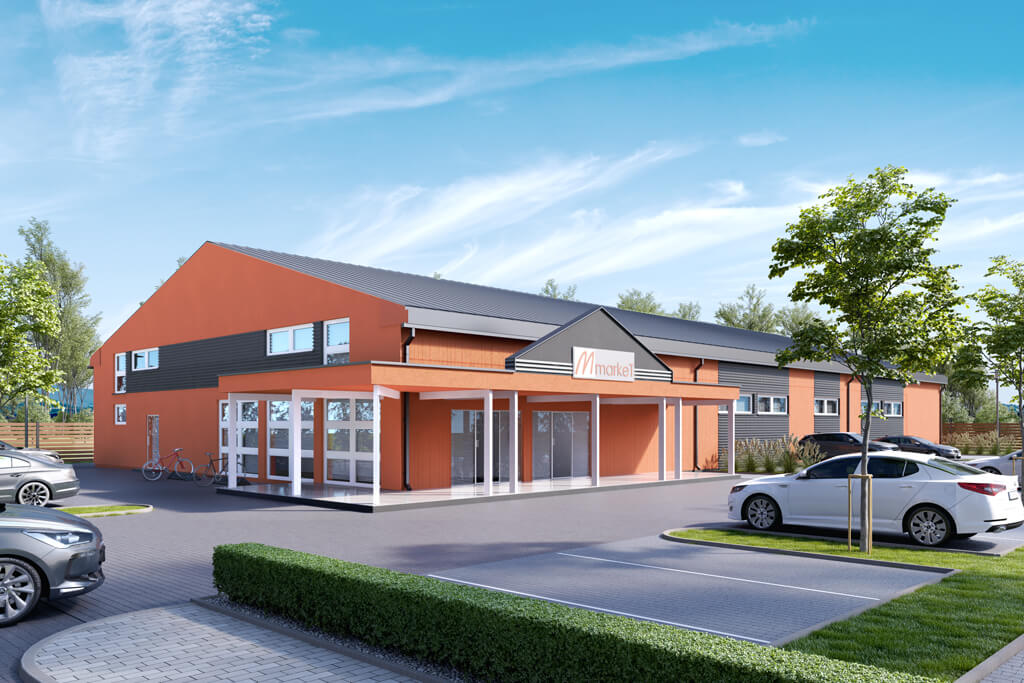

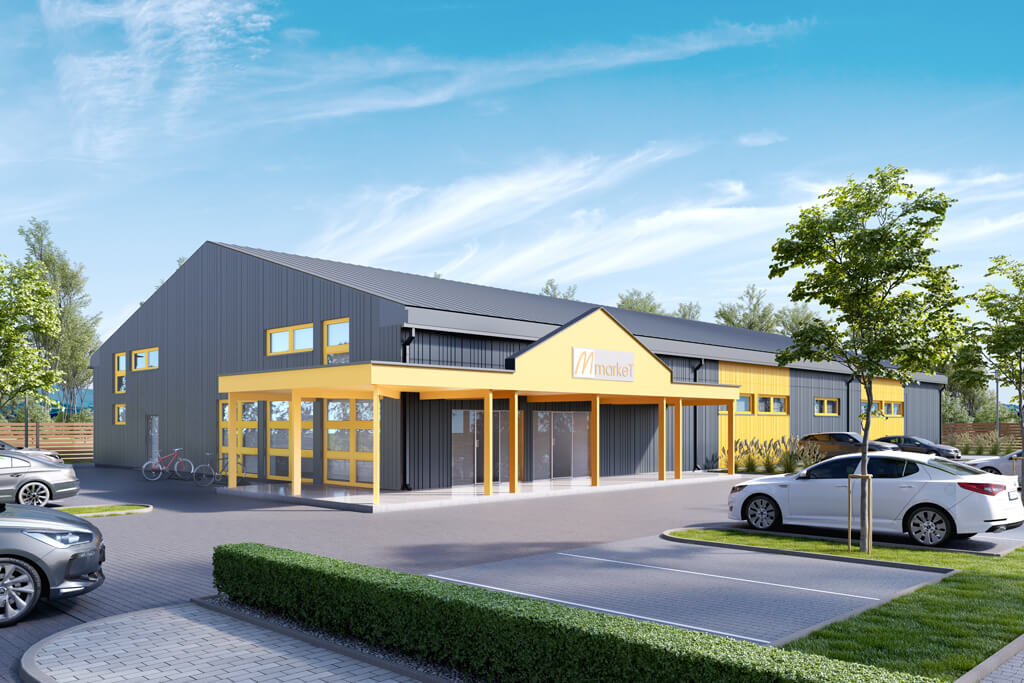

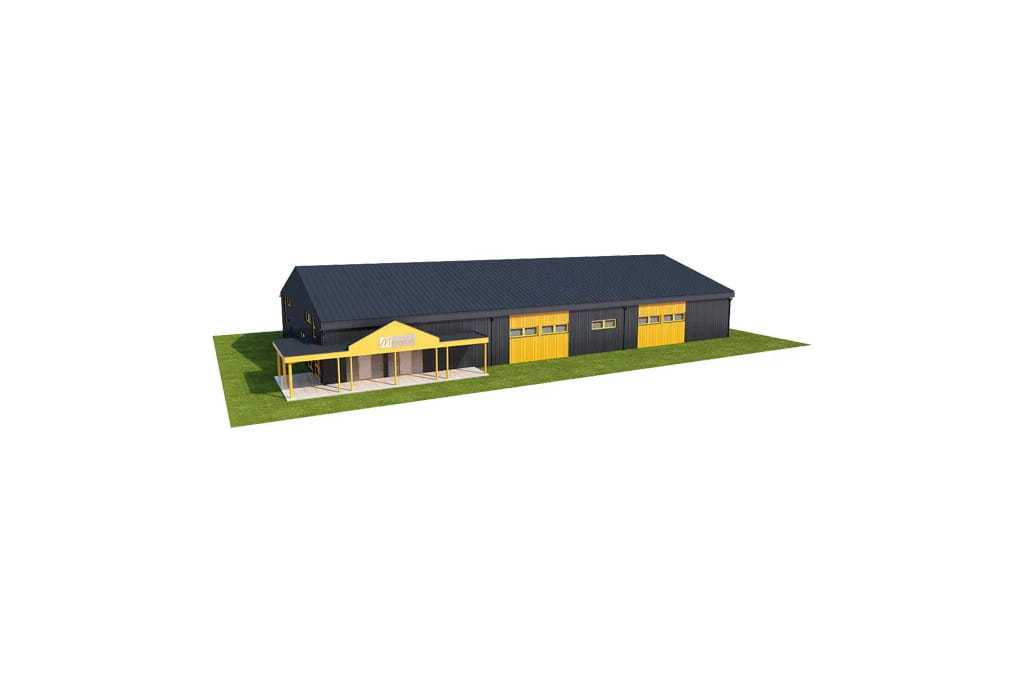

Model
Bryła budynku na planie prostokąta jest bardzo prosta co sprzyja sprawnej realizacji i utrzymaniu niskich kosztów budowy. Wszystkie elewacje są minimalistyczne, z odpowiednią ilością okien zapewniających dopływ światła do sali sprzedaży. Dwuspadowy dach przykryliśmy blachą. Projekt do realizacji wymaga parceli o szerokości minimum 31,4m.

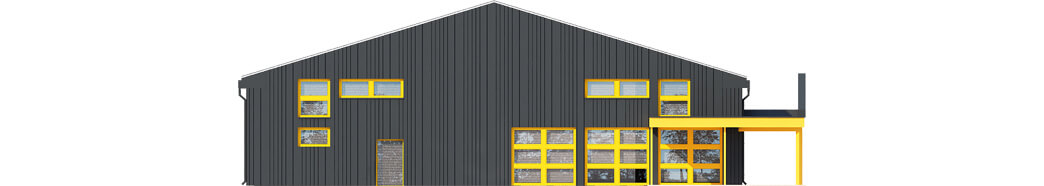

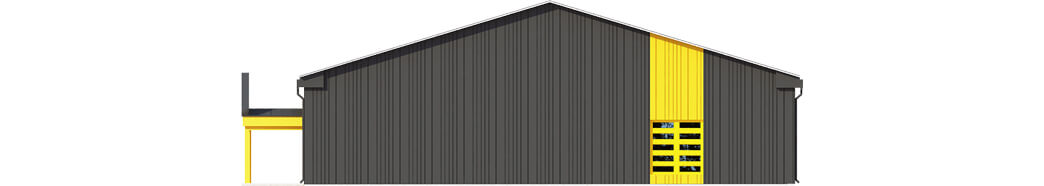

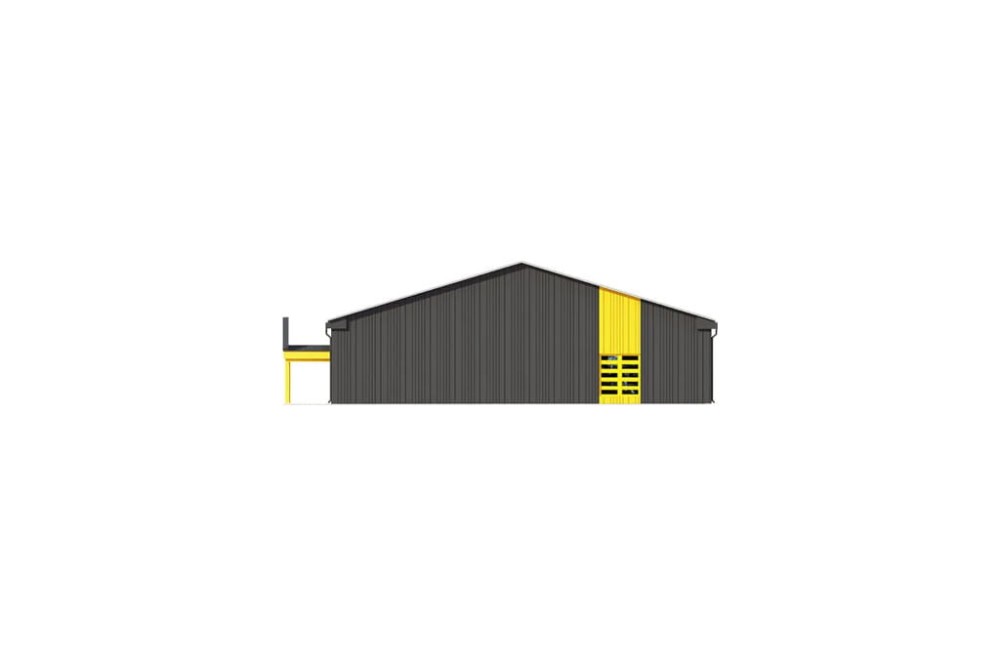

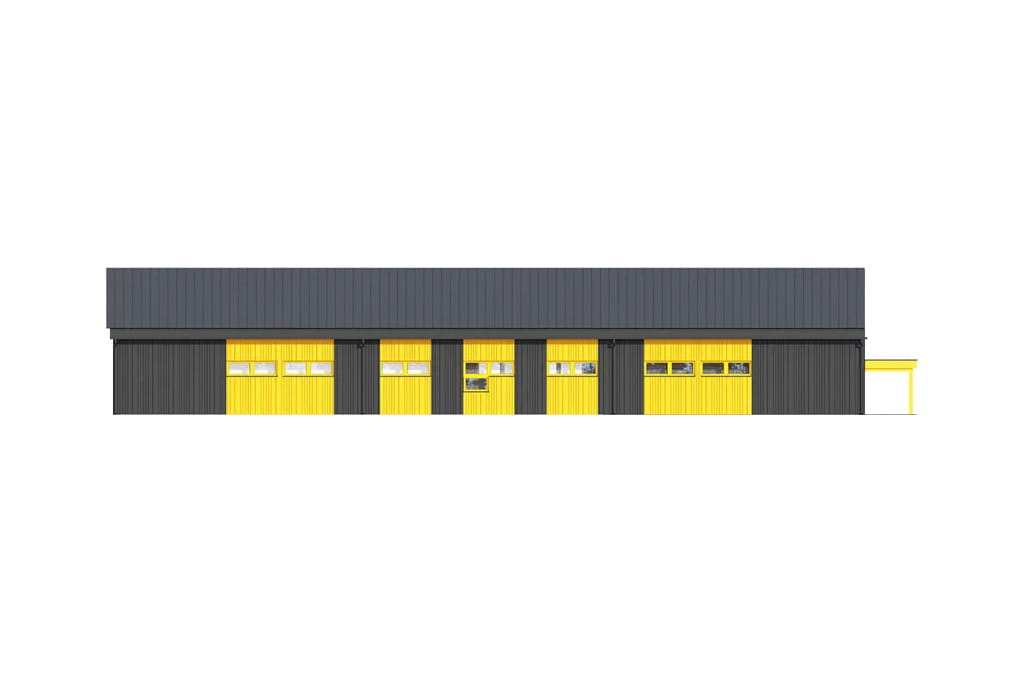

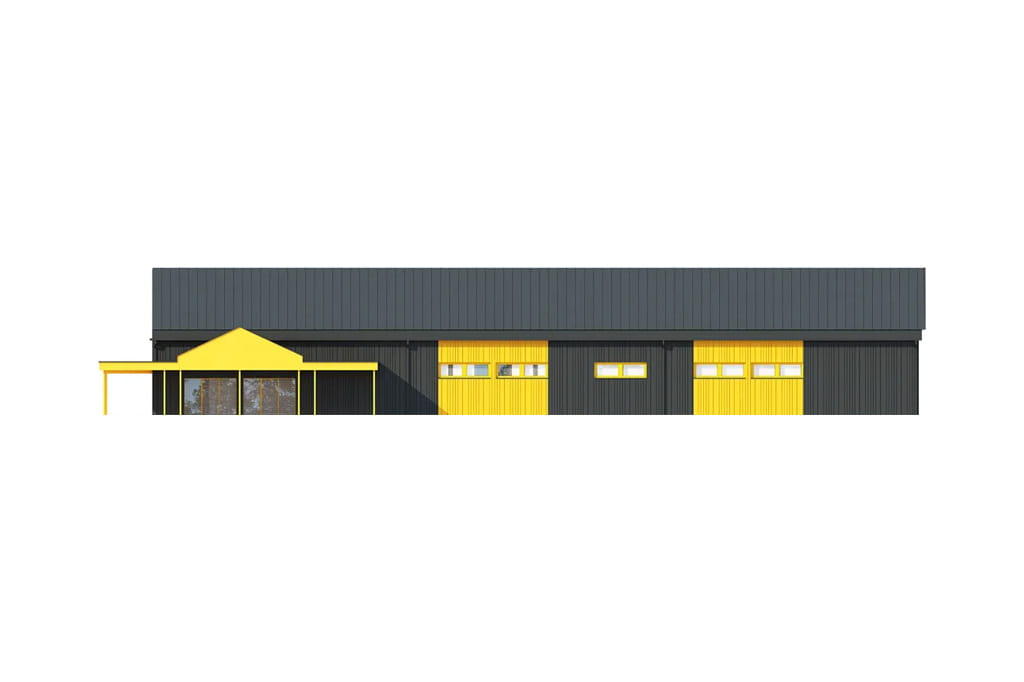

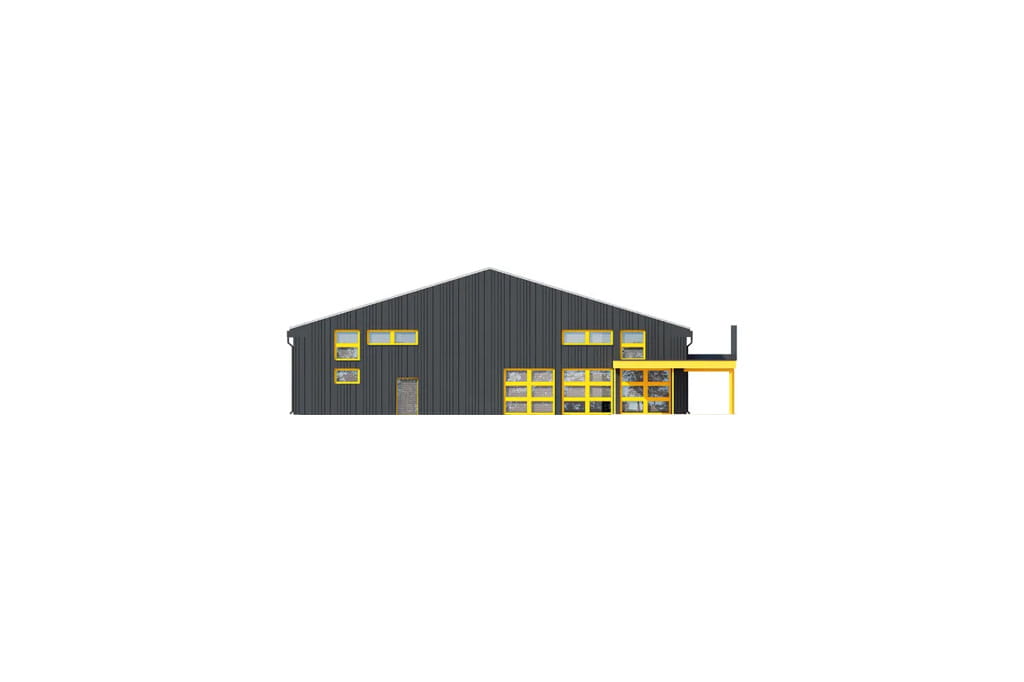

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 12 cm, tynk zewnętrzny.
Konstrukcja dachu: konstrukcję dachu tworzą dźwigary prefabrykowane drewniane.
Kąt nachylenia dachu: 17°
Pokrycie dachu: blacha
Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia gazowa.
Wentylacja: na hali sprzedaży i w magazynie wentylacja mechaniczna nawiewno-wywiewna.
Program: hala sprzedaży, magazyn, zaplecze sanitarno - socjalne, magazynowe, biurowe, kotłownia gazowa, wiatrołap.
W projekcie przewidziano instalację fotowoltaiczną o mocy ok 36 kWp, generującą prąd na potrzeby zasilania wentylacji mechanicznej w budynku, urządzeń pomocniczych do co i cwu, oświetlenia wbudowanego oraz częściowo na potrzeby funkcjonowania obiektu.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1057.80
- Powierzchnia zabudowy (m²) 1012.00
- Szerokość budynku/krótszy bok (m) 23.0
- Długość budynku/dłuższy bok (m) 44.1
- Wysokość budynku (m) 8.52
- Szerokość działki/krótszy bok (m) 31.40
- Kąt nachylenia dachu (°) 17
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Pokrycie dachu* blacha
- Kubatura (m³) 6842.10
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 39.82
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 19
- Liczba łazienek (bez WC) 1
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
