Projekt

Budynek administracyjno-socjalny.
Kod: LK-69
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
PROJEKTY DLA
BIZNESU POPRZEDNI
Z KOLEKCJI NASTĘPNY
Z KOLEKCJI OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 600 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

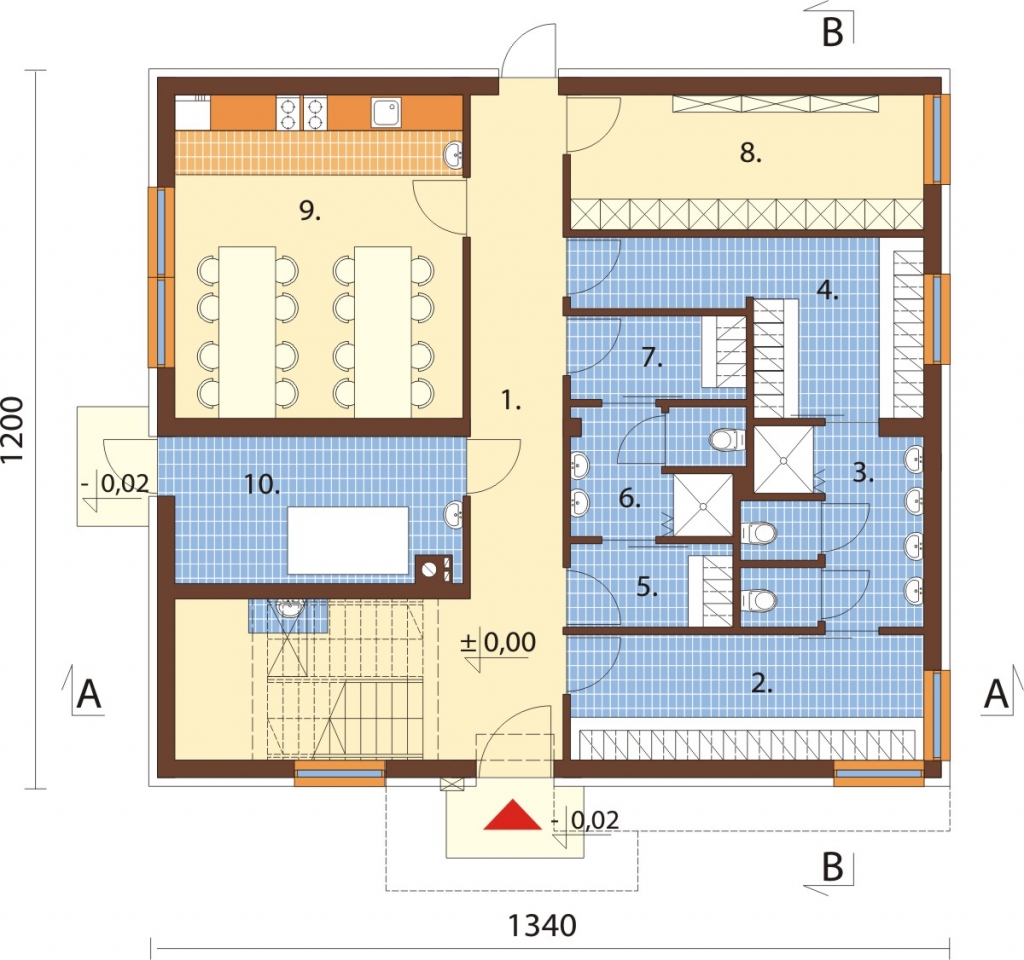

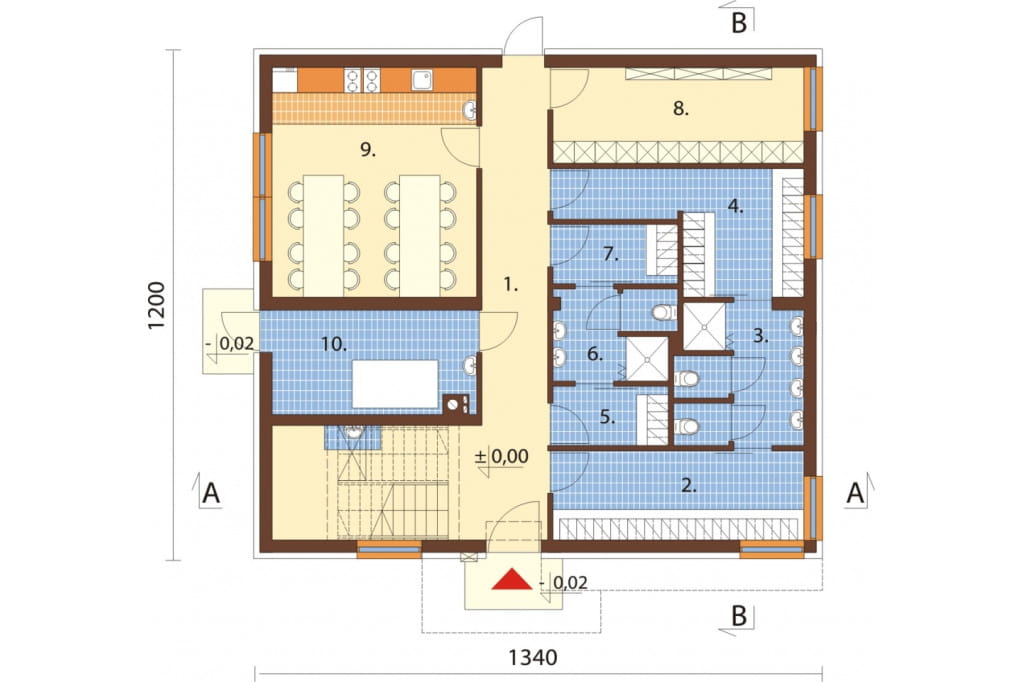

Rzut parteru



Projekt LK-69 - rzut

Parter: 127,43 m2

1. Hall + komunikacja 30,10  m2
2. Szatnia czysta męska 12,19 m2
3. WC + natrysk 9,35 m2
4. Szatnia brudna męska 12,03 m2
5. Szatnia czysta damska 3,68 m2
6. WC + natrysk 5,80 m2
7. Szatnia brudna damska 4,00 m2
8. Magazyn 13,13 m2
9. Jadalnia 25,80 m2
10. Kotłownia 11,35 m2

Na parterze stworzyliśmy strefę socjalną dla personelu. Pracownicy mają do dyspozycji wspólną jadalnię, oraz oddzielne szatnie dla mężczyzn i kobiet. Program uzupełnia kotłownia z osobnym wejściem z zewnątrz.
POWIĘKSZ RZUT

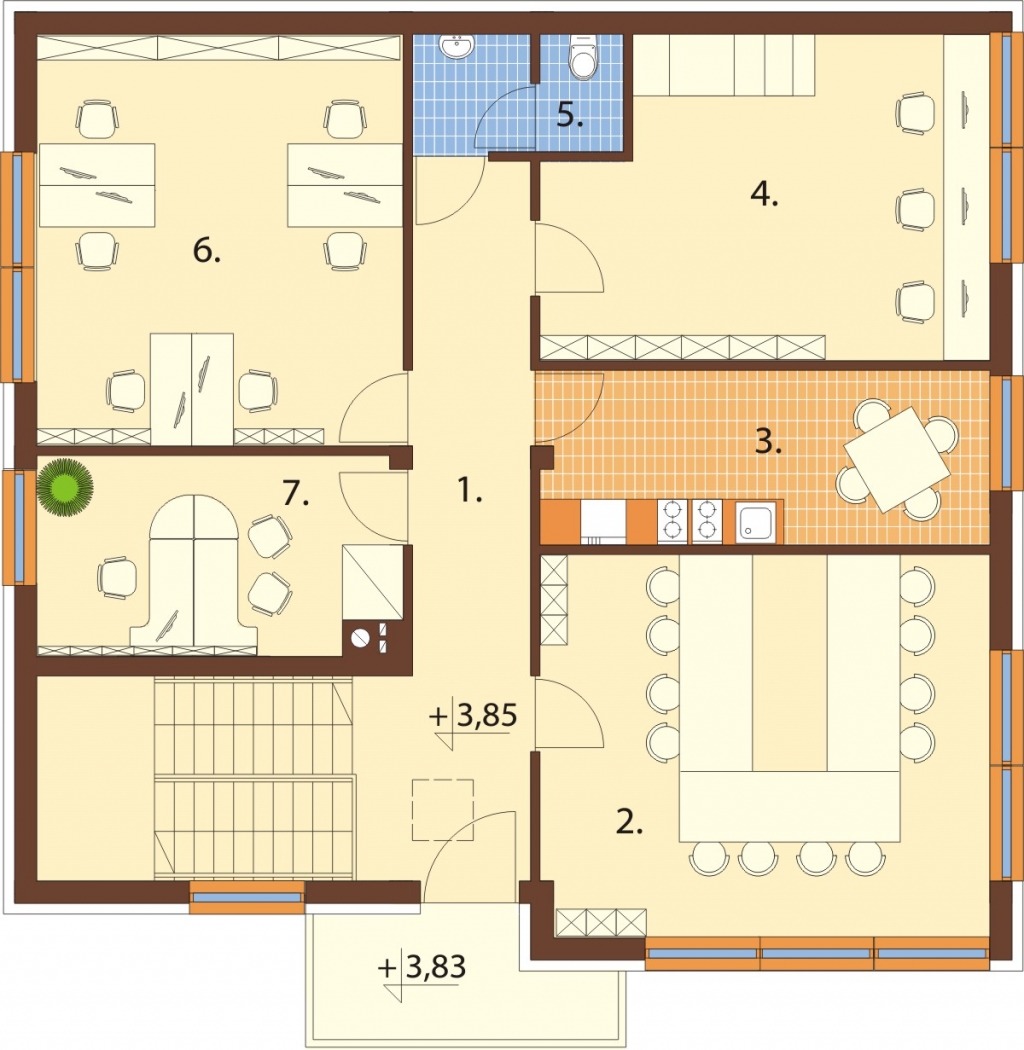

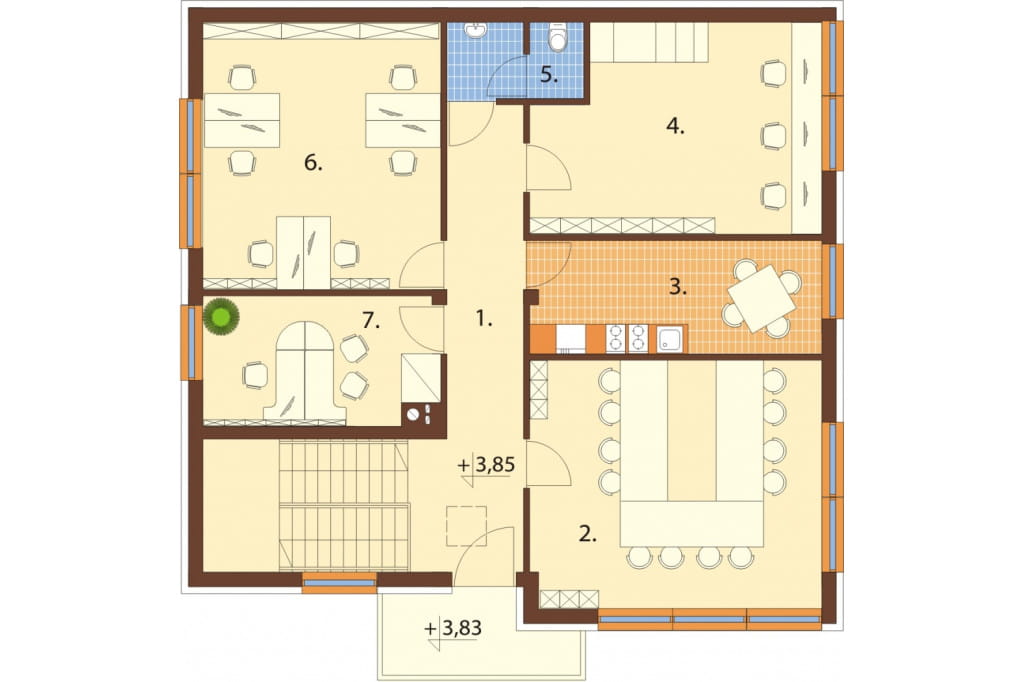

Rzut I piętra



Projekt LK-69 - rzut

 Piętro: 127,17 m2

1. Hall+ komunikacja 19,72 m2
2. Sala konferencyjna 29,36 m2
3. Kuchnia 13,36 m2
4. Laboratirujm 23,03 m2
5. WC 3,80 m2
6. Biuro 25,75 m2
7. Pokój kierownika 12,15 m2

Na piętrze zaprojektowaliśmy duży pokój konferencyjny, nieco mniejszy pokój biurowy, pomieszczenie laboratorium, pokój kierownika oraz kuchnię i węzeł sanitarny.


POWIĘKSZ RZUT

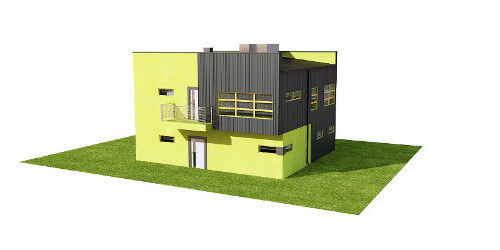

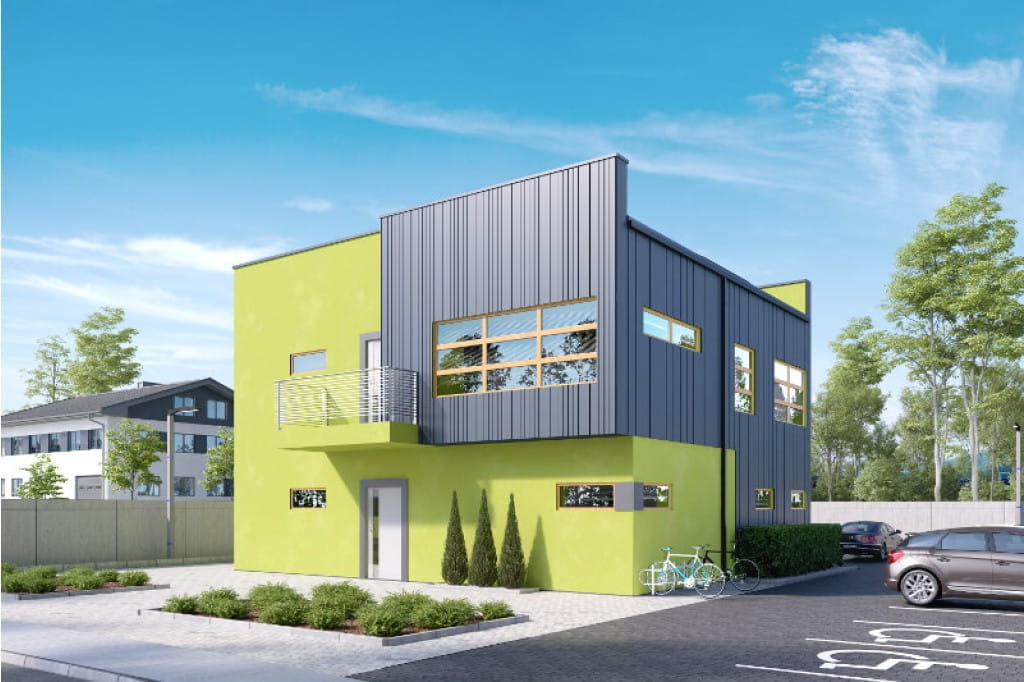

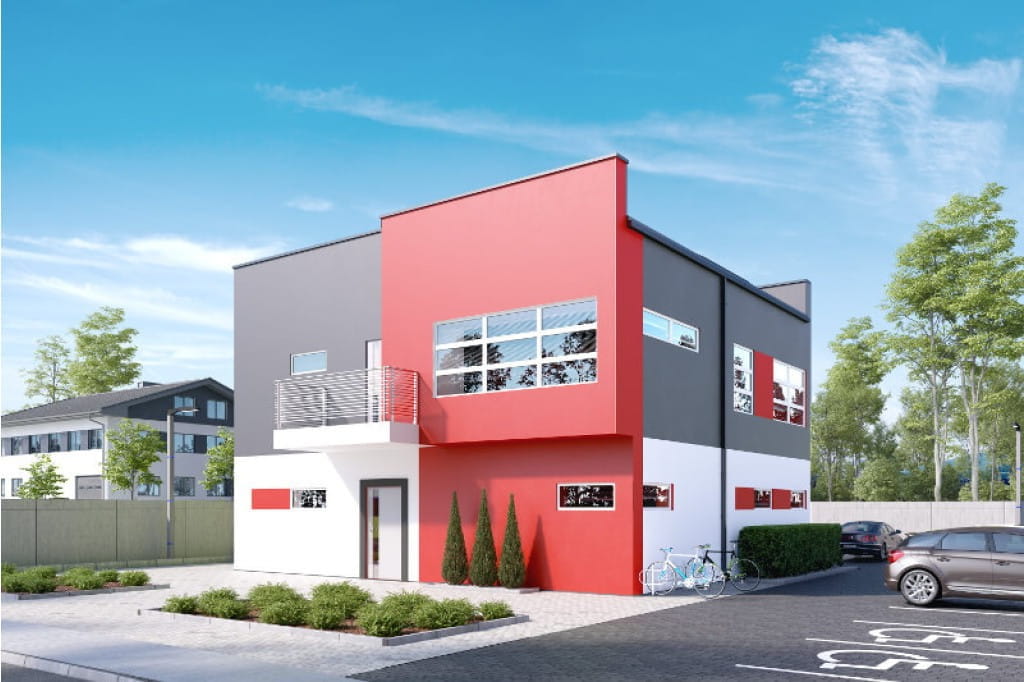

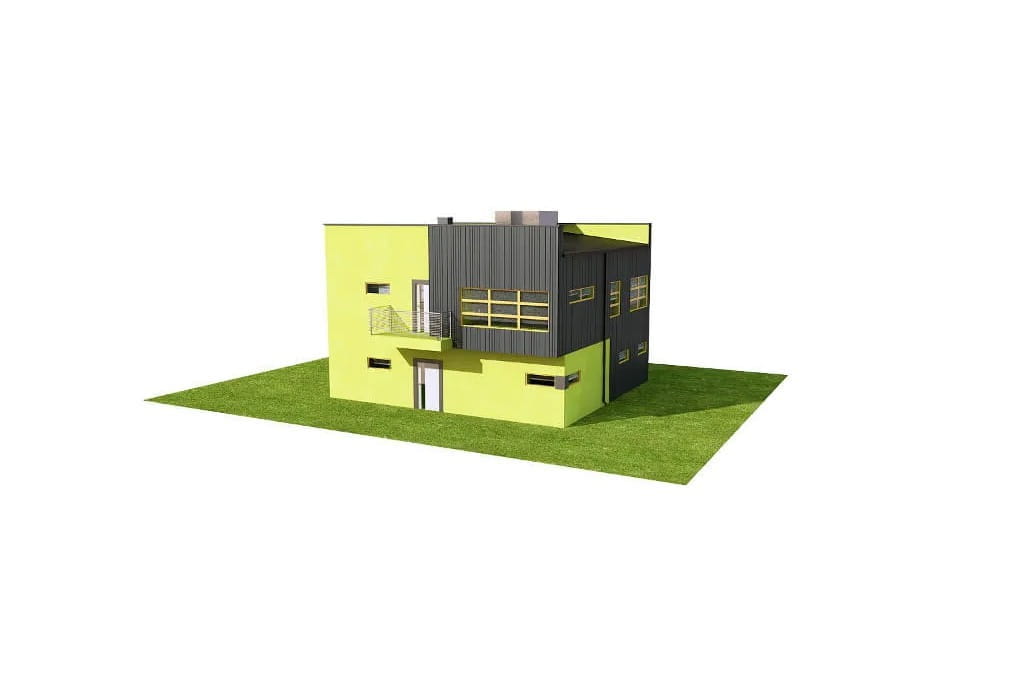

Model



Projekt LK-69 - model

Elewacje



Projekt LK-69 - elewacja

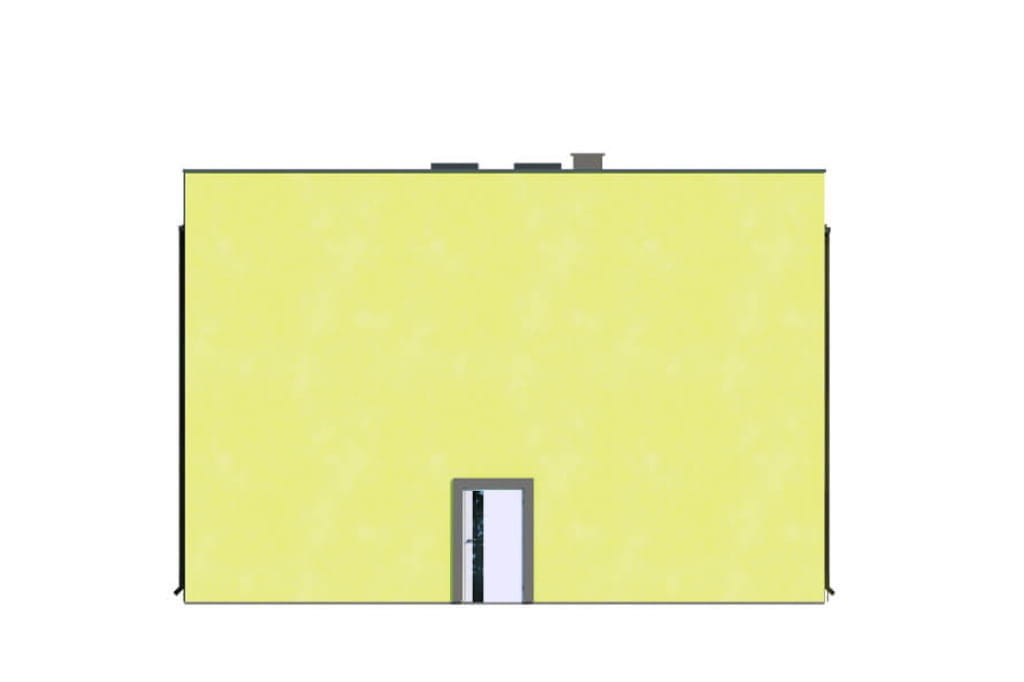

elewacja ogrodowa

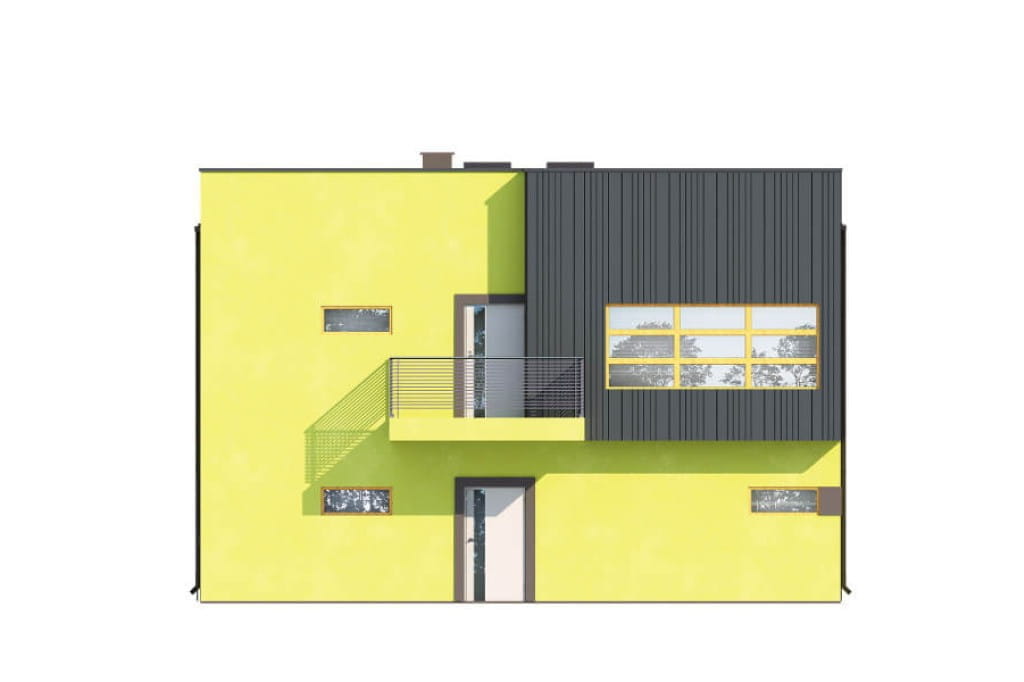

Projekt LK-69 - elewacja

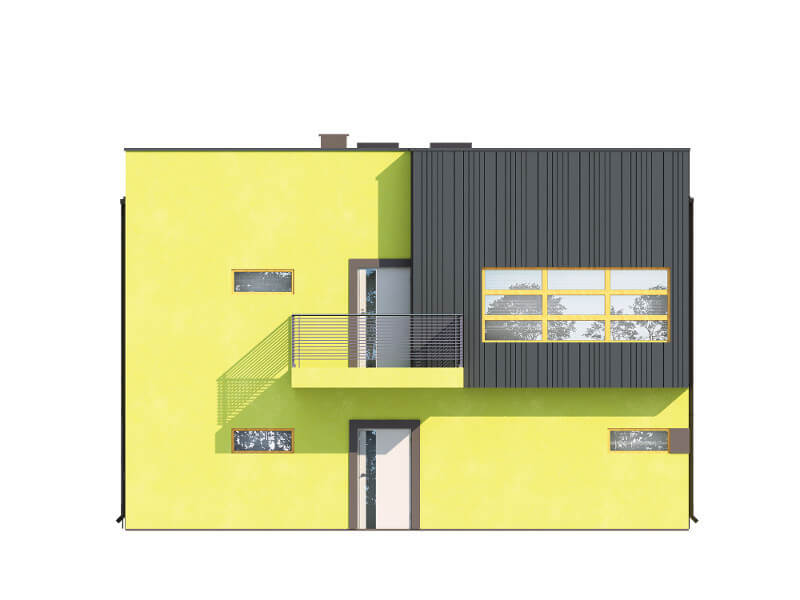

elewacja frontowa

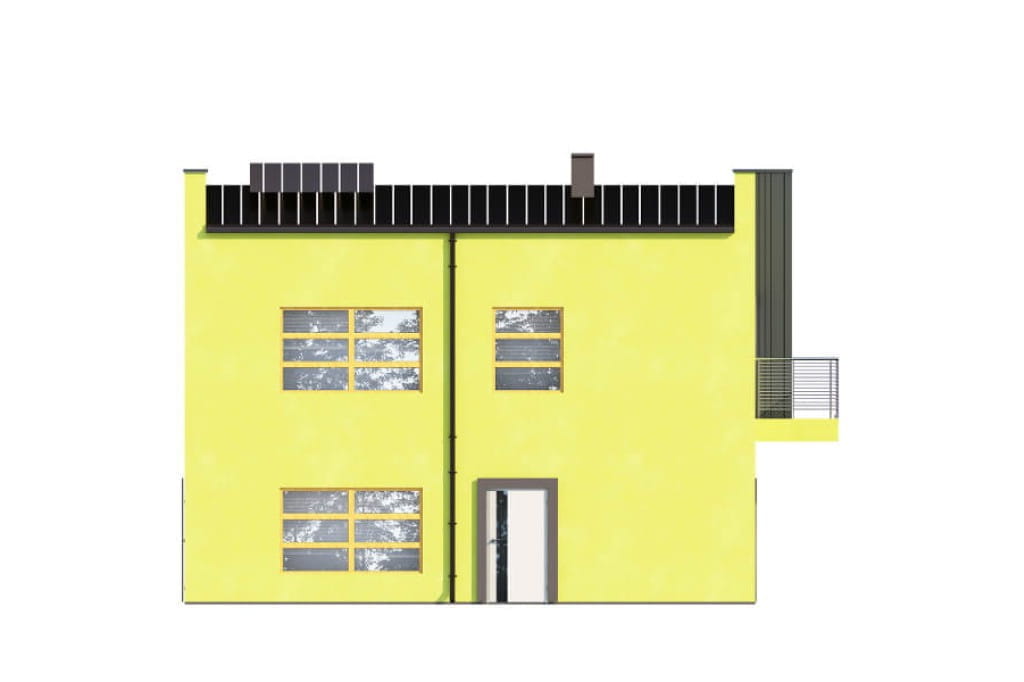

Projekt LK-69 - elewacja

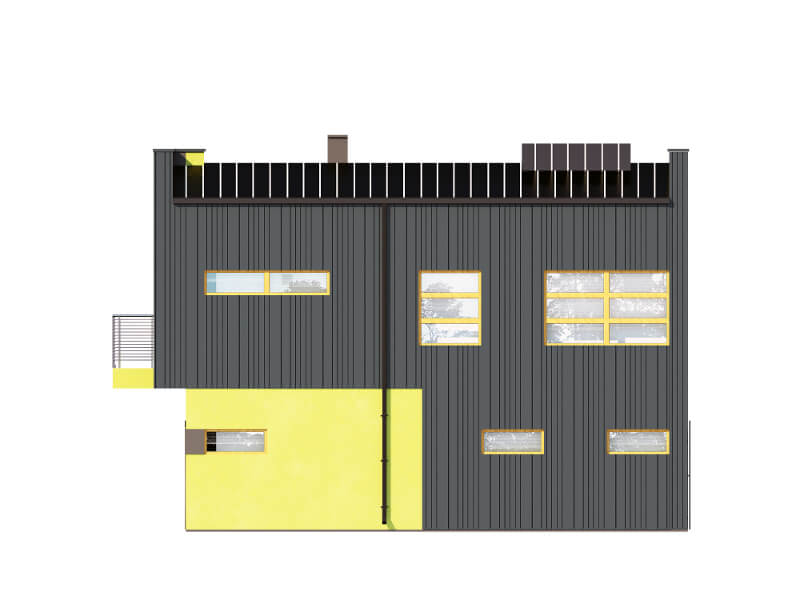

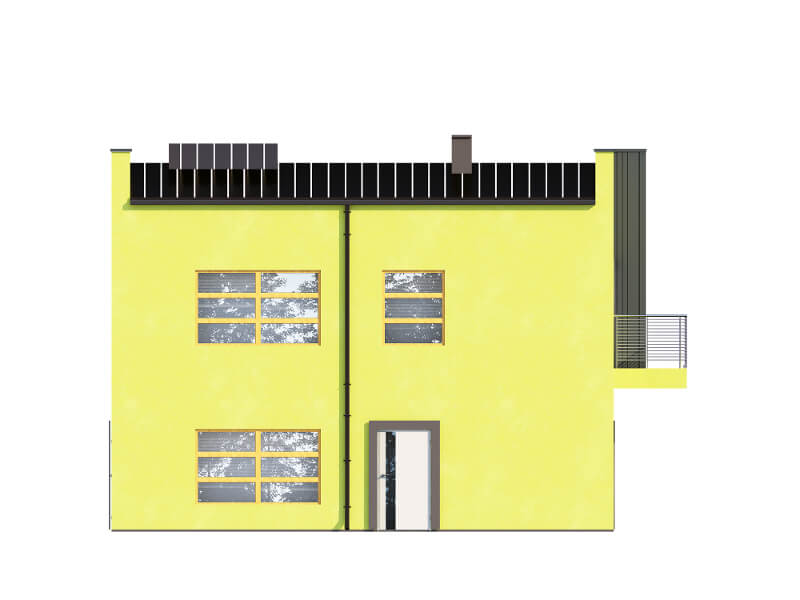

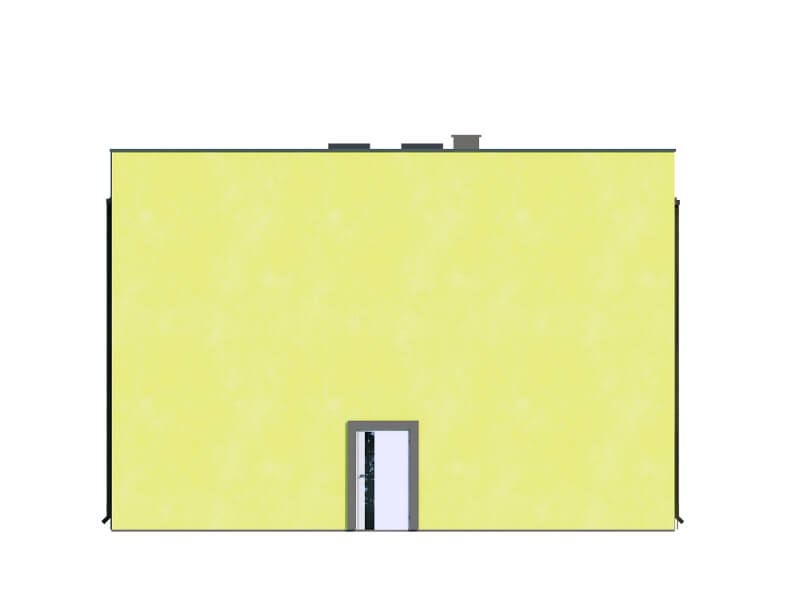

elewacja boczna

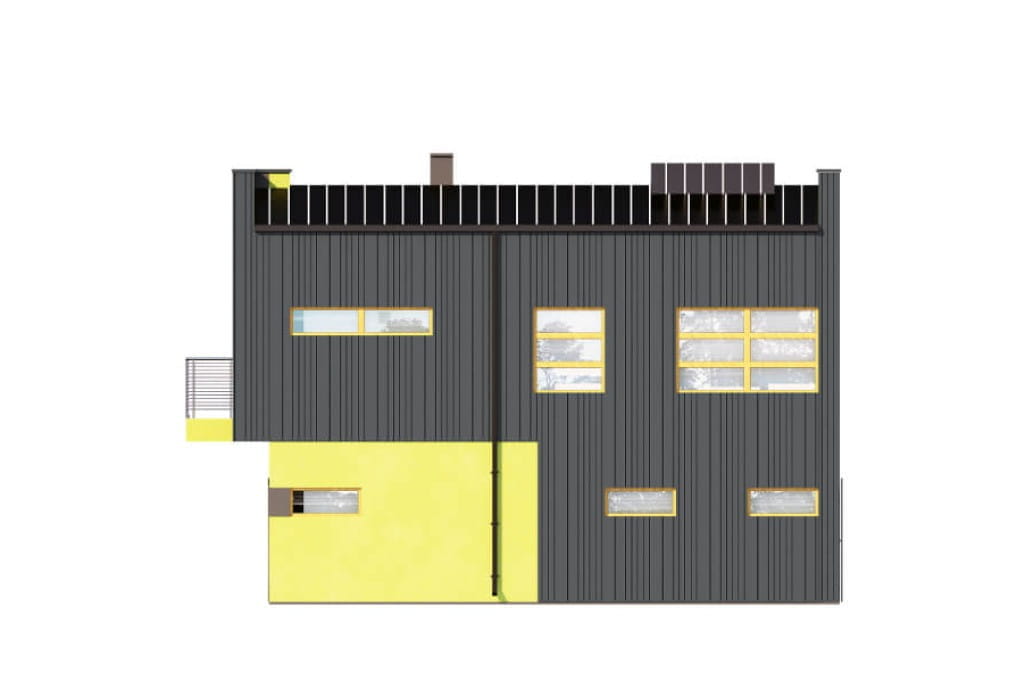

Projekt LK-69 - elewacja
elewacja boczna

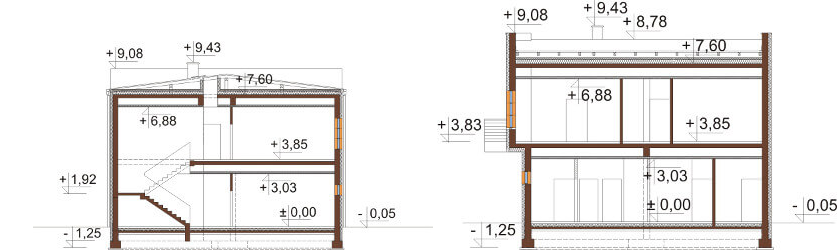

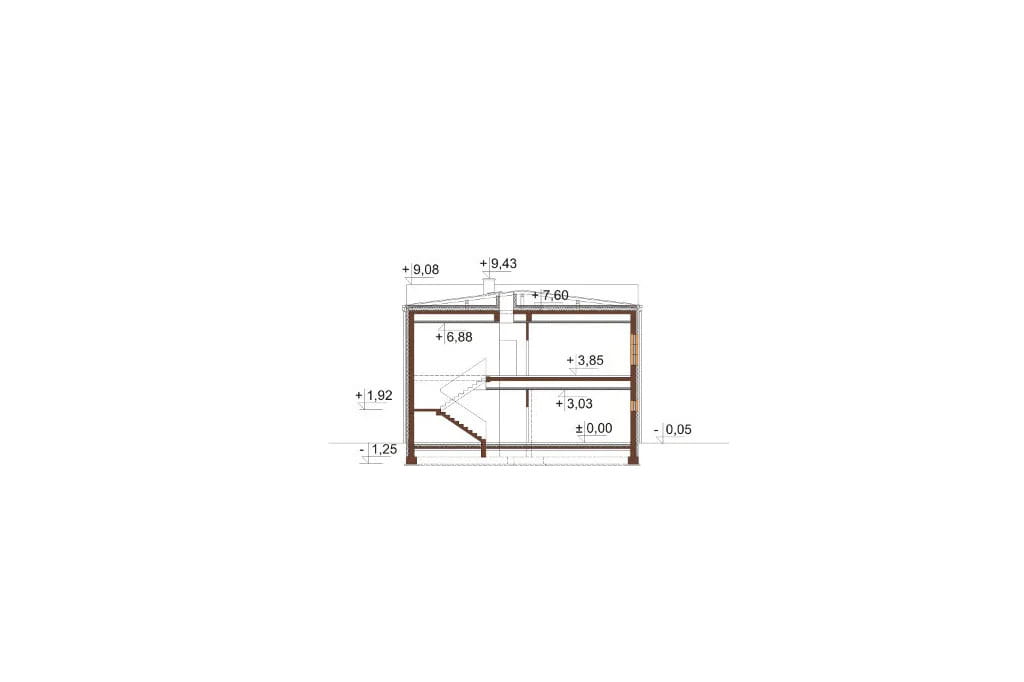

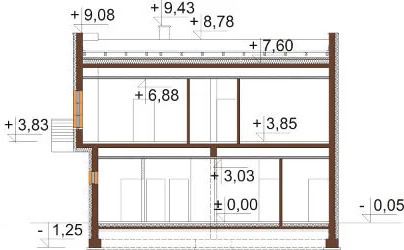

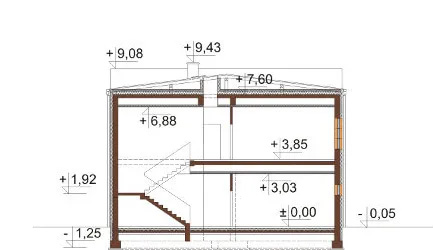

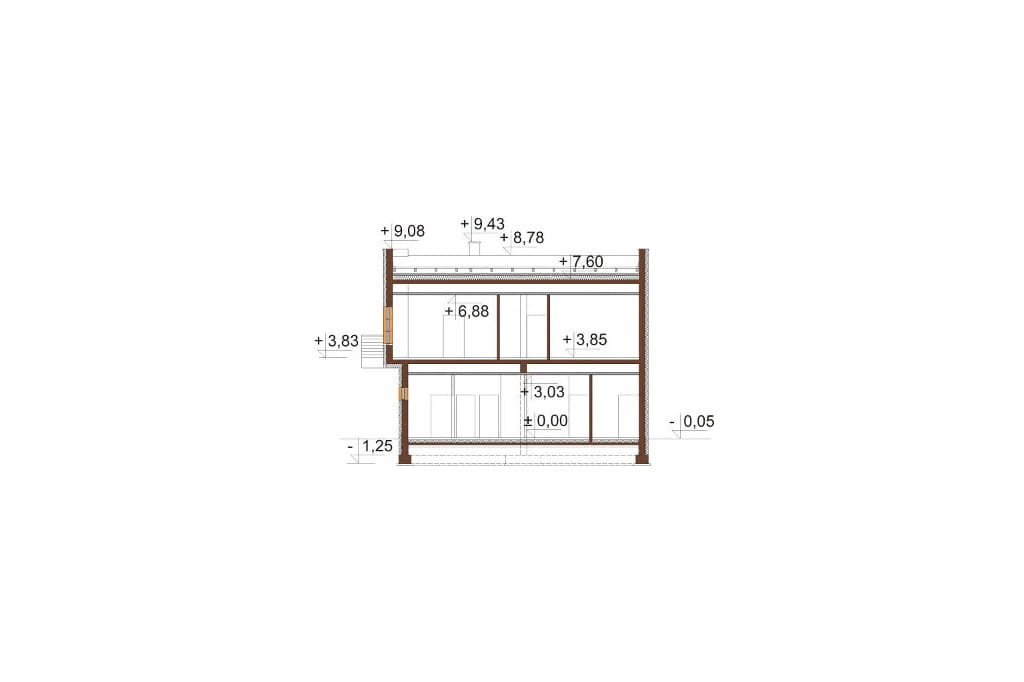

Przekrój



Projekt LK-69 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

 Projekt budynku administracyjno - socjalnego LK-69, dwukondygnacyjny, niepodpiwniczony. Budynek zaprojektowany z myślą o dołączeniu go do budynku produkcyjnego lub magazynowego jako zaplecze socjalno administracyjne.

Technologia: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna  15 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 7°
Ogrzewanie: piec na paliwo stałe
Wentylacja mechaniczna: w całym budynku wentylacja mechaniczna z odzyskiem ciepła, toalety wentylacja wyciągowa
Program użytkowy: szatnia czysta męska, szatnia czysta damska, szatnia brudna damska,kotłownia, zaplecze socjalne dla kobiet,  zaplecze scojalne dla męzczyzn, pomieszczenia biurowe, jadalnia, zaplecze sanitarne, zaplecze magazynowe, sala konferencyjna, magazyn, wc+natrysk, laboratorium, wc, biuro, pokój kierownika

ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72
 Powierzchnia zabudowy: 160.80 m²
Powierzchnia użytkowa: 254.60 m²
Kubatura: 1351.20 m³
Szerokość działki: 20.75 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 7°
Ilość pokoi: 4
Pokój na parterze: Nie
Wysokość budynku: 9.13 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 26.93 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Budynki magazynowo - produkcyjne
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 600 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
