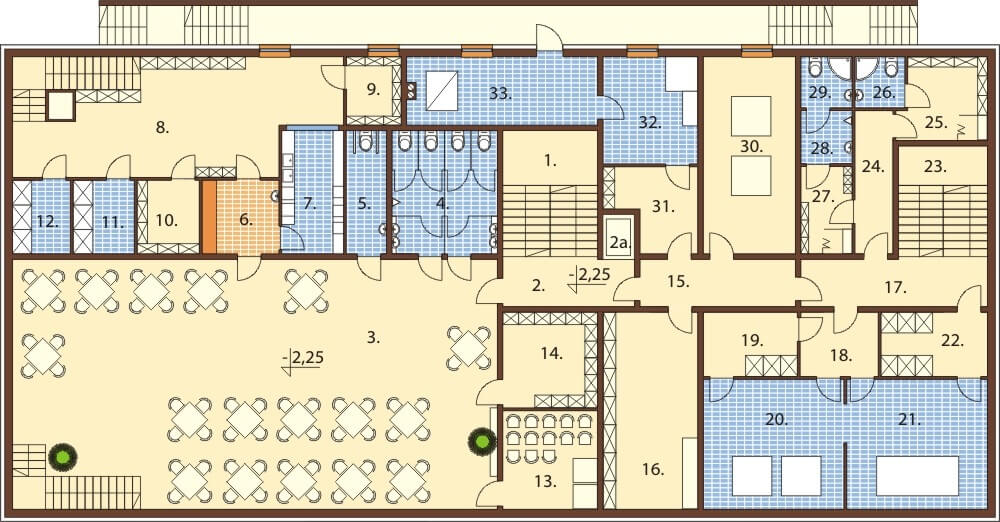

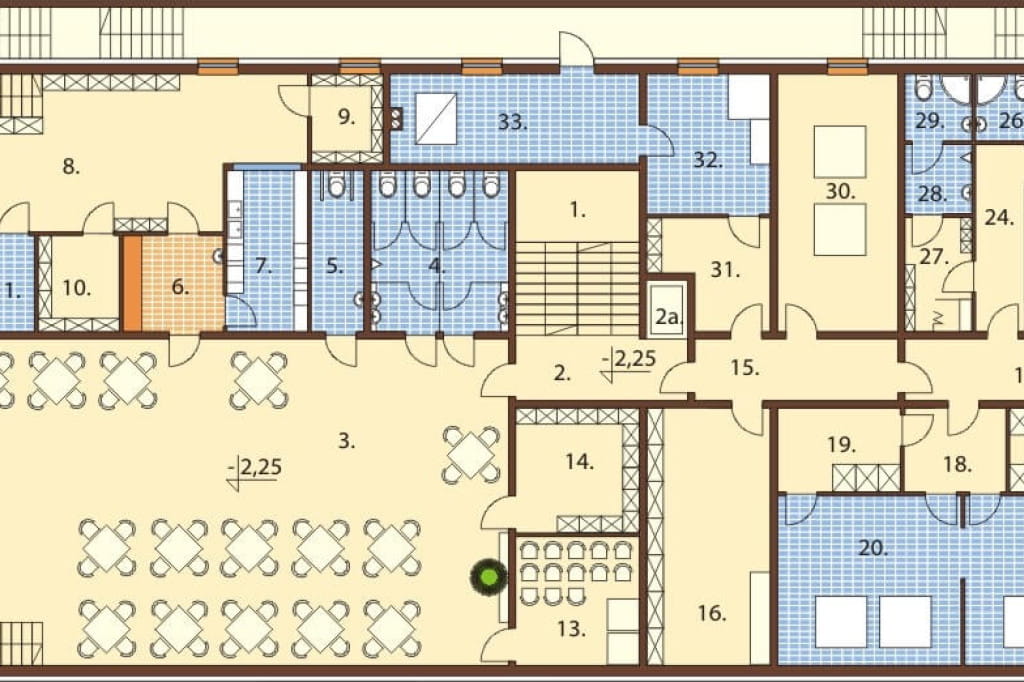

Rzut piwnicy



Projekt LK-74 - rzut

Piwnica

1. Klatka schodowa 8,60 m2
2. Komunikacja 9,24 m2
2a. Winda
3. Winiarnia 166,67 m2
4. Toalety 18,71 m2
5. Toaleta dla niepełnosprawnych 7,20 m2
6. Rozdzielnia 8,18 m2
7. Zmywalnia 10,99 m2
8. Zaplecze winiarni 48,14 m2
9. Magazyn 5,41 m2
10. Magazyn napojów 6,6 m2
11. Chłodnia 6,51 m2
12. Mroźnia 6,13 m2
13. Magazyn mebli 11,67 m2
14. Magazyn naczyń 13,10 m2
15. Komunikacja 10,61 m2
16. Magazyn techniczny 26,92 m2
17. Komunikacja 13,09 m2
18. Przedsionek 7,22 m2
19. Magazyn biel. brud. 8,73 m2
20. Pralnia 26,33 m2
21. Prasowalnia 26,33 m2
22. Magazyn biel. czyst. 9,89 m2
23. Klatka schodowa 7,09 m2
24. Komunikacja 7,87 m2
25. Szatnia damska 10,14 m2
26. Łazienka 3,68 m2
27. Szatnia męska 6,47 m2
28. Przedsionek toalety 3,92 m2
29. Łazienka 3,79 m2
30 .Wentylatornia 26,17 m2
31. Pom. techniczne 9,53 m2
32. Stacja uzd. wody 14,65 m2
33. Kotłownia 18,67 m2

Największym pomieszczeniem w piwnicy jest winiarnia oraz jej zaplecze. Można w niej stworzyć wyjątkowe miejsce, które będzie wyróżniać hotel od innych tego typu obiektów.  W piwnicy zaprojektowaliśmy także magazyny bielizny, pralnię, prasowalnię, szatnię dla pracowników, oraz pomieszczenia techniczne.
POWIĘKSZ RZUT

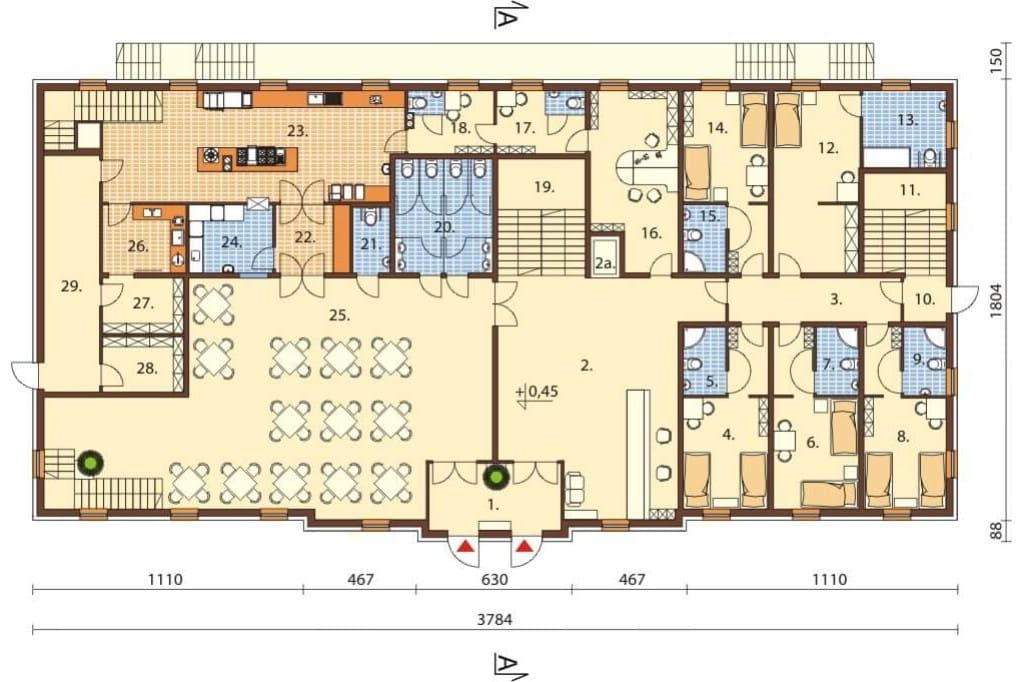

Rzut parteru



Projekt LK-74 - rzut

Parter

1. Wiatrołap 14,97 m2
2. Recepcja z komunikacją 70,66 m2
2a. Winda
3. Komunikacja 12,73 m2
4. Pokój 23,13 m2
5. Łazienka 4,90 m2
6. Pokój 20,88 m2
7. Łazienka 4,90 m2
8. Pokój 19,79 m2
9. Łazienka 4,94 m2
10. Wiatrołap 3,31 m2
11.Klatka schodowa 17,08 m2
12. Pokój nps 26,1 m2
13. Łazienka nps 10,82 m2
14. Pokój 20,74 m2
15. Łazienka 4,90 m2
16. Kier. recepcji 24,54 m2
17. Pomieszczenie socjalne 9,49 m2
18. Pomieszczenie socjalne 9,01 m2
19. Klatka schodowa 13,10 m2
20. Toalety 18,71 m2
21. Toaleta nps 4,15 m2
22. Rozdzielnia 8,60 m2
23. Kuchnia 52,36 m2
24. Zmywalnia 9,65 m2
25. Restauracja 135,55 m2
26. Obieralnia+wyp. jaj 9,64 m2
27. Magazyn warzyw 7,67 m2
28. Magazyn p. suchych 7,67 m2
29. Komunikacja 22,23 m2

Na parterze jest recepcja, pięć pokoi dla gości w tym jeden dostosowany do potrzeb osób niepełnosprawnych, duża restauracja z pełnym zapleczem kuchennym oraz sanitarnym. Dwa pomieszczenia socjalne dla pracowników kuchni, oraz pokój kierownika recepcji.
POWIĘKSZ RZUT

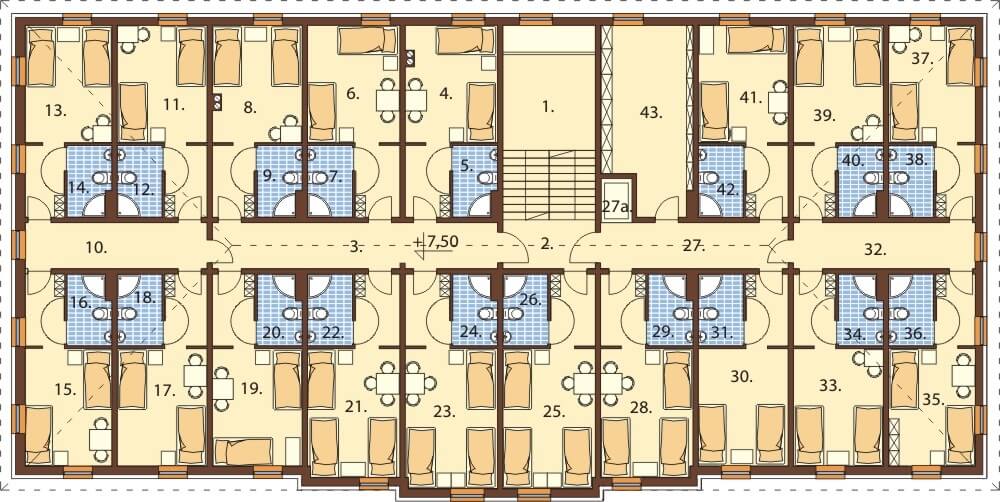

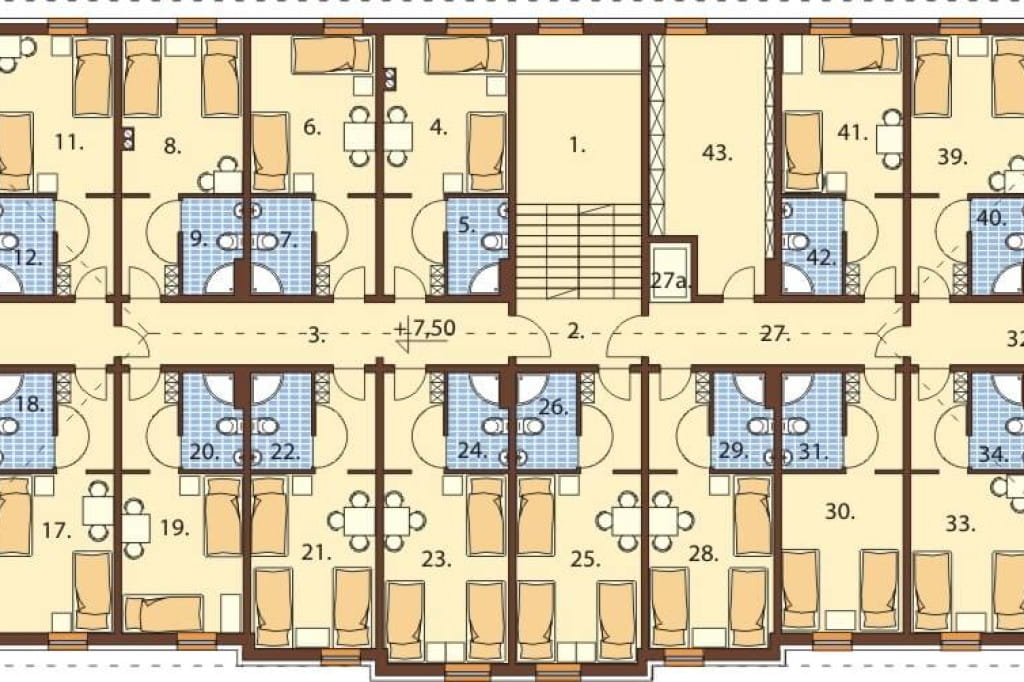

Rzut poddasza



Projekt LK-74 - rzut

Poddasze

1. Klatka schodowa 11,51 m2
2. Komunikacja 6,83 m2
3. Komunikacja 19,97 m2
4. Pokój 21,42 m2
5. Łazienka 4,62 m2
6. Pokój 20,51 m2
7. Łazienka 4,62 m2
8. Pokój 20,51 m2
9. Łazienka 4,62 m2
10. Komunikacja 12,74 m2
11. Pokój 18,87 m2
12. Łazienka 4,62 m2
13. Pokój 19,85 m2
14. Łazienka 4,90 m2
15. Pokój 19,85 m2
16. Łazienka 4,62 m2
17. Pokój   20,74 m2
18. Łazienka 4,62 m2
19. Pokój 20,74 m2
20. Łazienka 4,62 m2
21. Pokój 23,76 m2
22. Łazienka 4,90 m2
23. Pokój 24,60 m2
24. Łazienka 4,90 m2
25. Pokój 23,76 m2
26. Łazienka 4,90 m2
27. Komunikacja 13,13 m2
27a. Winda
28. Pokój 23,76 m2
29. Łazienka 4,90 m2
30. Pokój 20,74 m2
31. Łazienka 4,62 m2
32. Komunikacja 13,13 m2
33. Pokój 20,74 m2
34. Łazienka 4,90 m2
35. Pokój 20,74 m2
36. Łazienka 4,90 m2
37. Pokój 20,74 m2
38. Łazienka 4,90 m2
39. Pokój 20,74 m2
40. Łazienka 4,90 m2
41. Pokój 20,74 m2
42. Łazienka 4,90 m2
43. Magazyn 24,27 m2



Na poddaszu podobnie jak na pierwszym piętrze zaplanowaliśmy osiemnaście pokoi z łazienkami plus pomieszczenie magazynowe obok klatki schodowej.
POWIĘKSZ RZUT

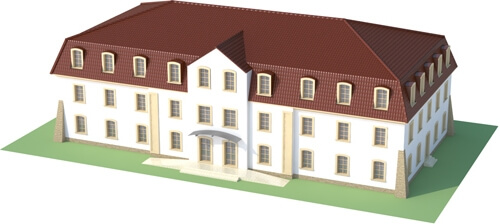

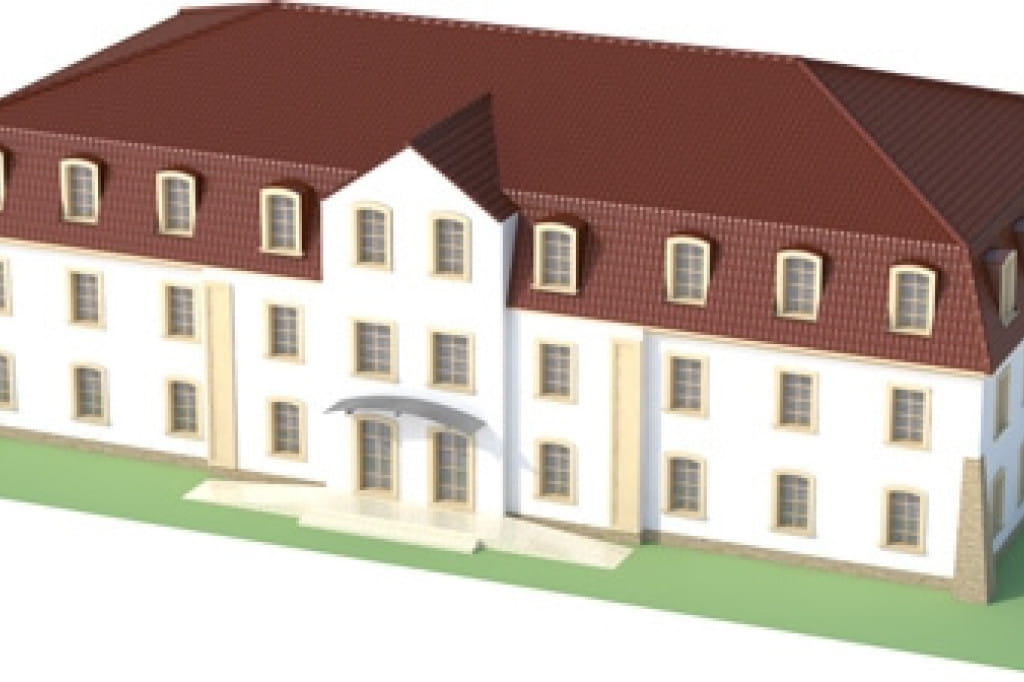

Model



Projekt LK-74 - model

Elewacje

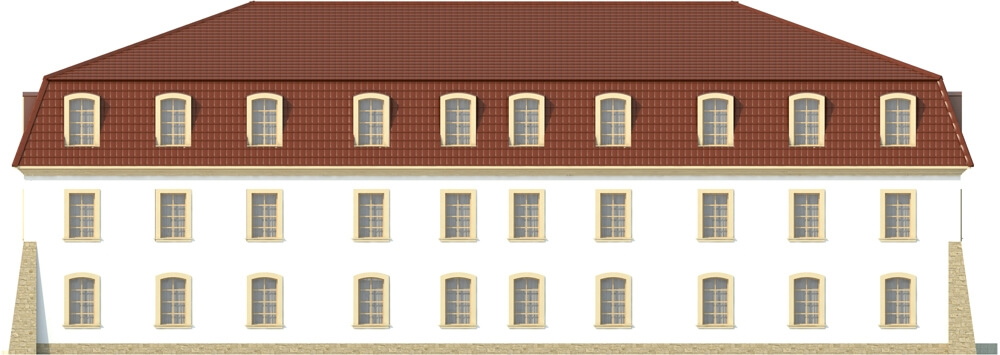

Projekt LK-74 - elewacja

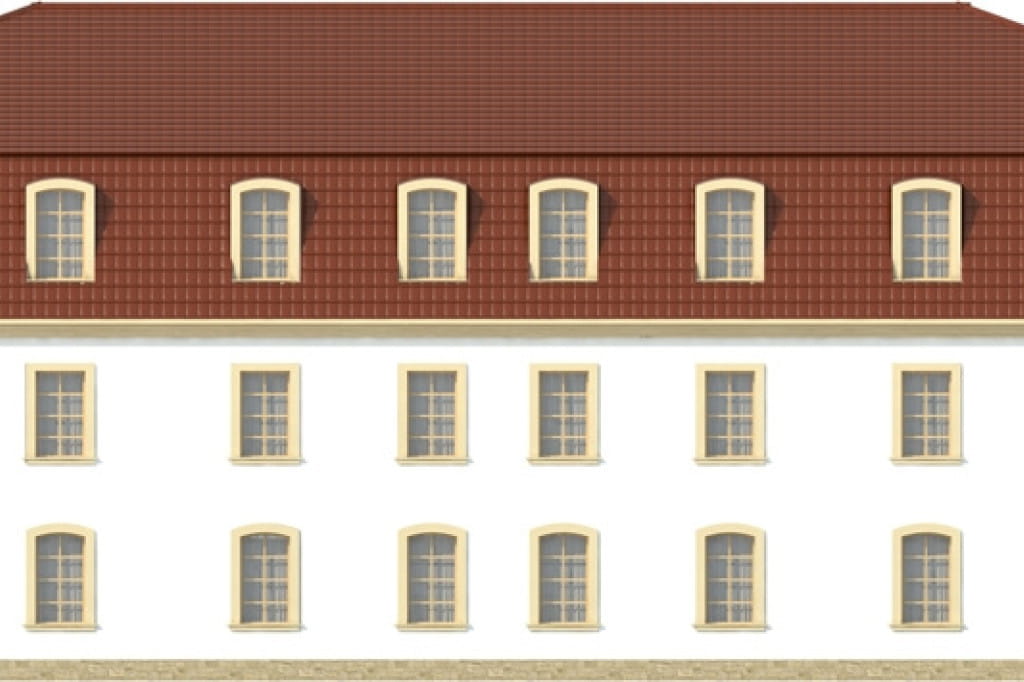

elewacja ogrodowa

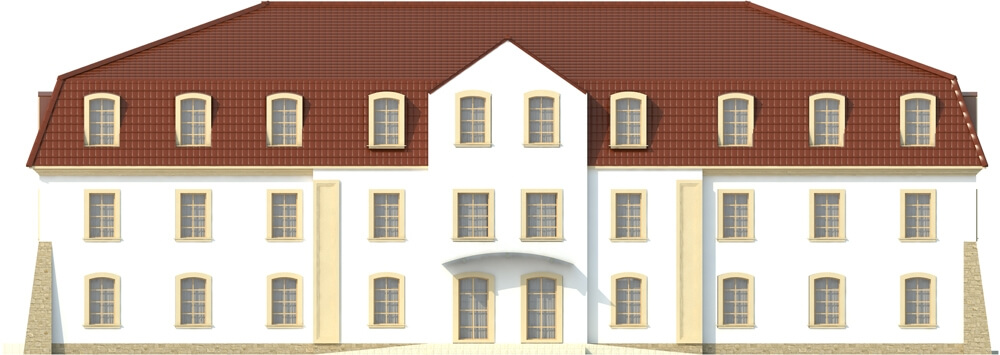

Projekt LK-74 - elewacja

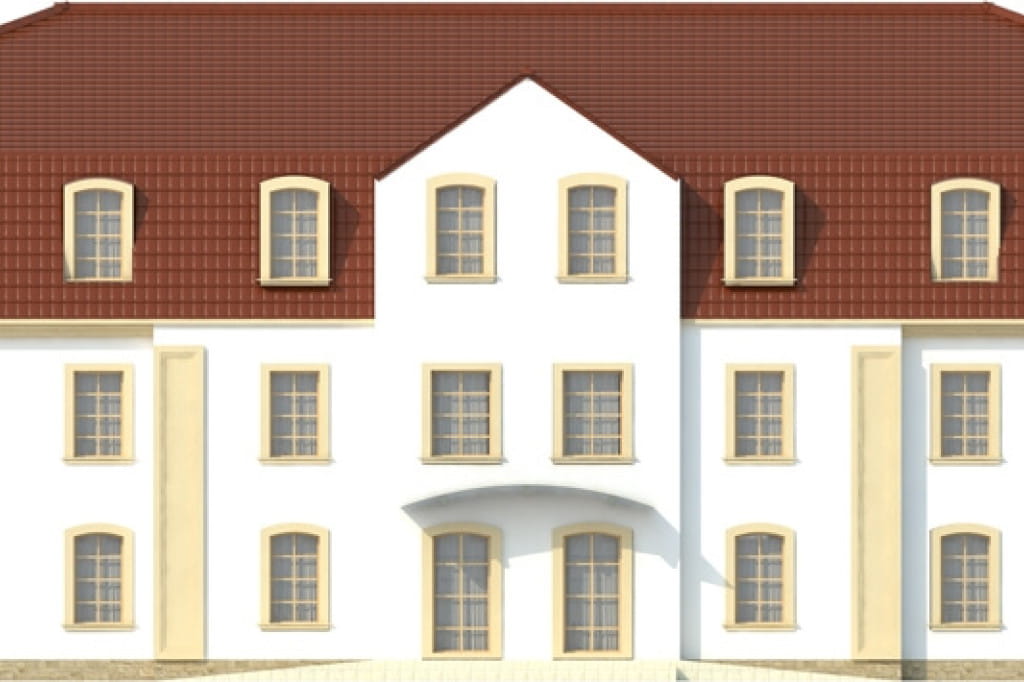

elewacja frontowa

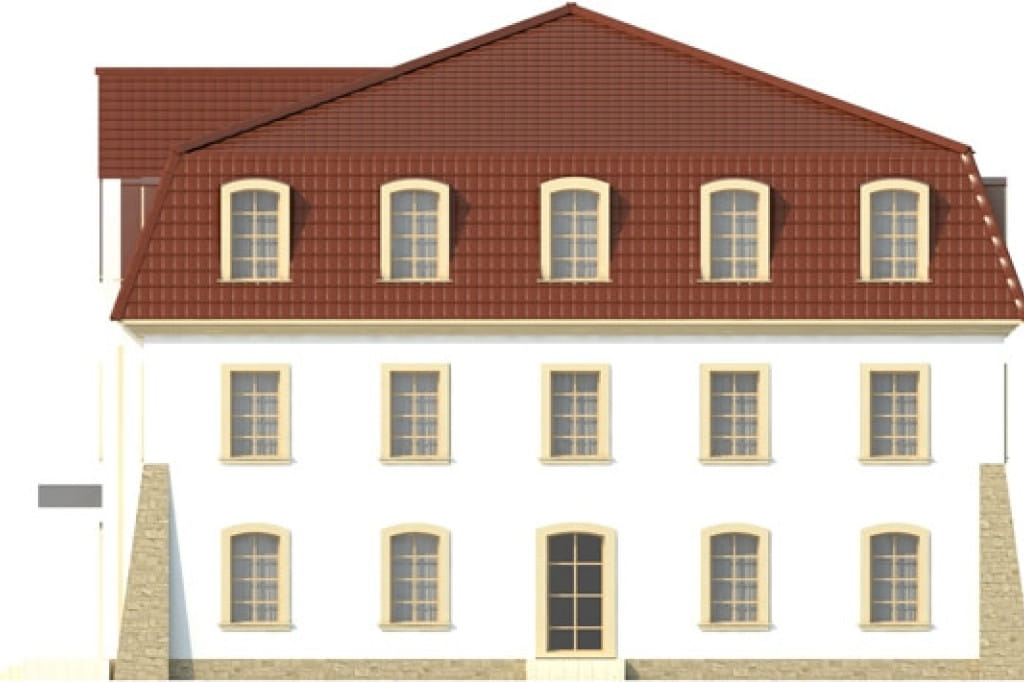

Projekt LK-74 - elewacja

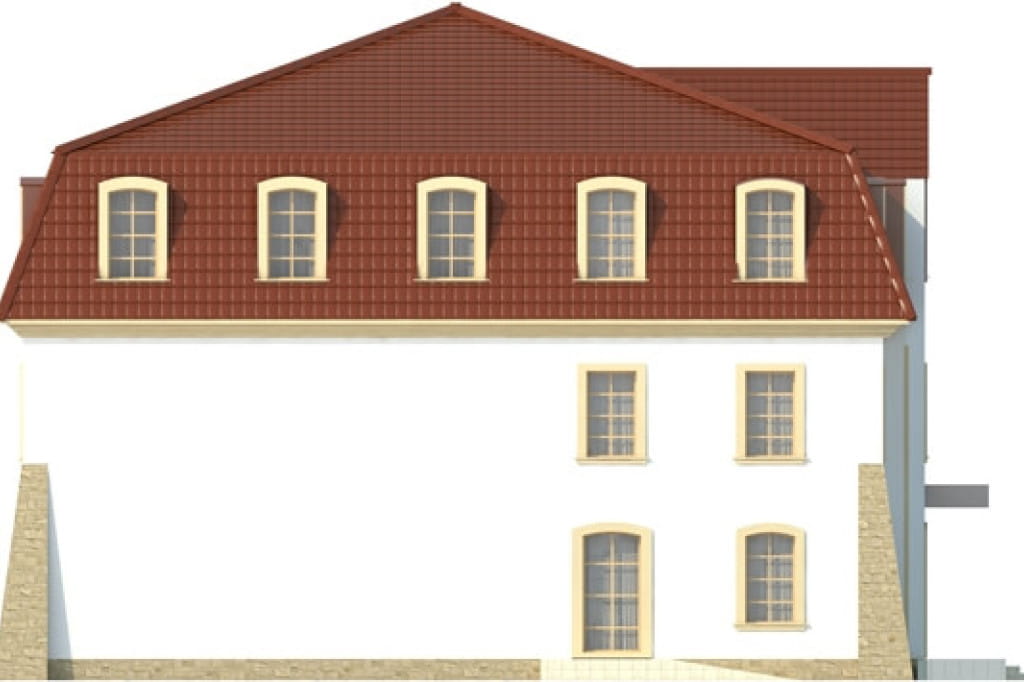

elewacja boczna
Projekt LK-74 - elewacja
elewacja boczna

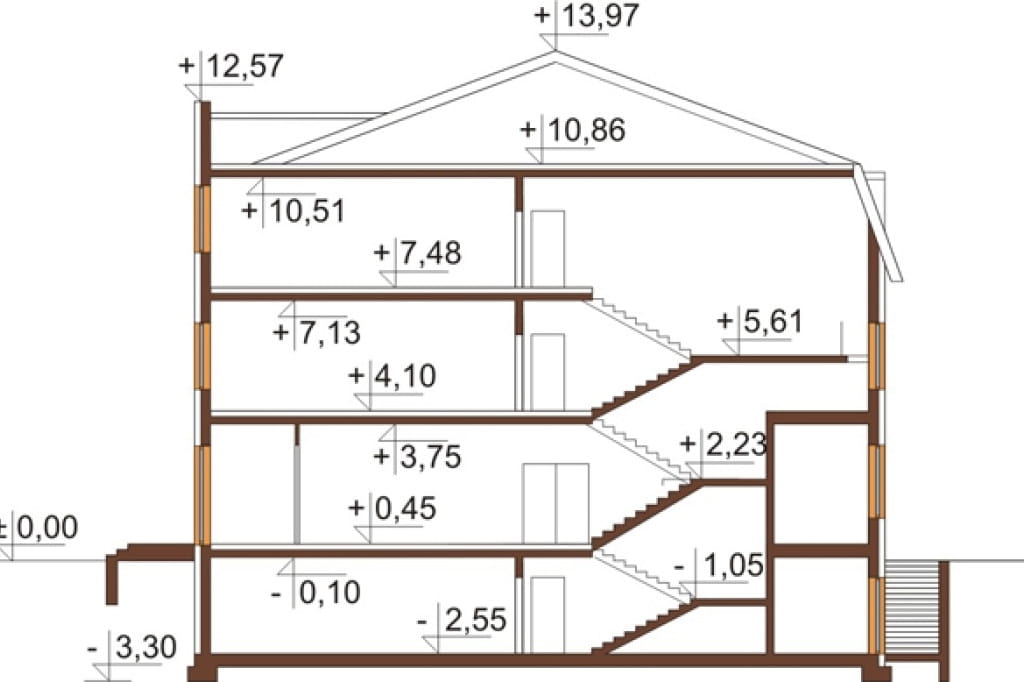

Przekrój



Projekt LK-74 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku hotelowego LK-74, 2 piętrowy, podpiwniczony z salą restauracyjną, winiarnią oraz 41 pokojami hotelowymi.  Budynek można również zaadaptować na dom opieki dla osób starszych.
Technologia: tradycyjna
Kąt nachylenia dachu: 20°.
Pokrycie dachu: dachówka ceramiczna
Ogrzewanie: paliwo stałe
Program: 41 pokoi hotelowych (w tym jeden dla osoby niepełnosprawnej), winiarnia, zaplecze winiarni, mroznia, chłodnia, magazyn naczyń, magazyn mebli, magazyn napojów, magazyn warzyw,pralnia, prasowalnia, zmywalnia, toalety, stacja uzdatniania wody, szatnia damska, szatnia męska, restauracja, kuchnia z zapleczem, obieralnia warzyw, recepcja z komunikacją,  pomieszczenia socjalne.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
 Powierzchnia zabudowy: 682.63 m²
Powierzchnia użytkowa: 2301.18 m²
Kubatura: 8279.51 m³
Szerokość działki: 27.02 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 148
Kąt nachylenia dachu: 20°
Ilość pokoi: 40
Pokój na parterze: Tak
Wysokość budynku: 13.97 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: piętro
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, konferencyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Mateusz Budziakowski
CENA 3 EGZ. PROJEKTU

34 500 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
