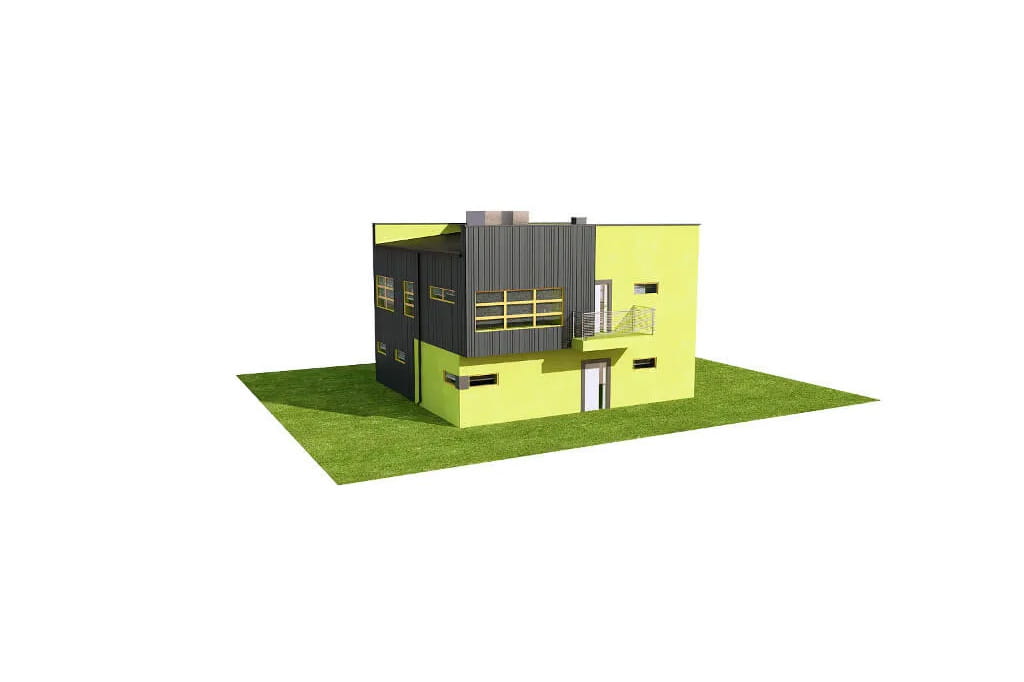

Model

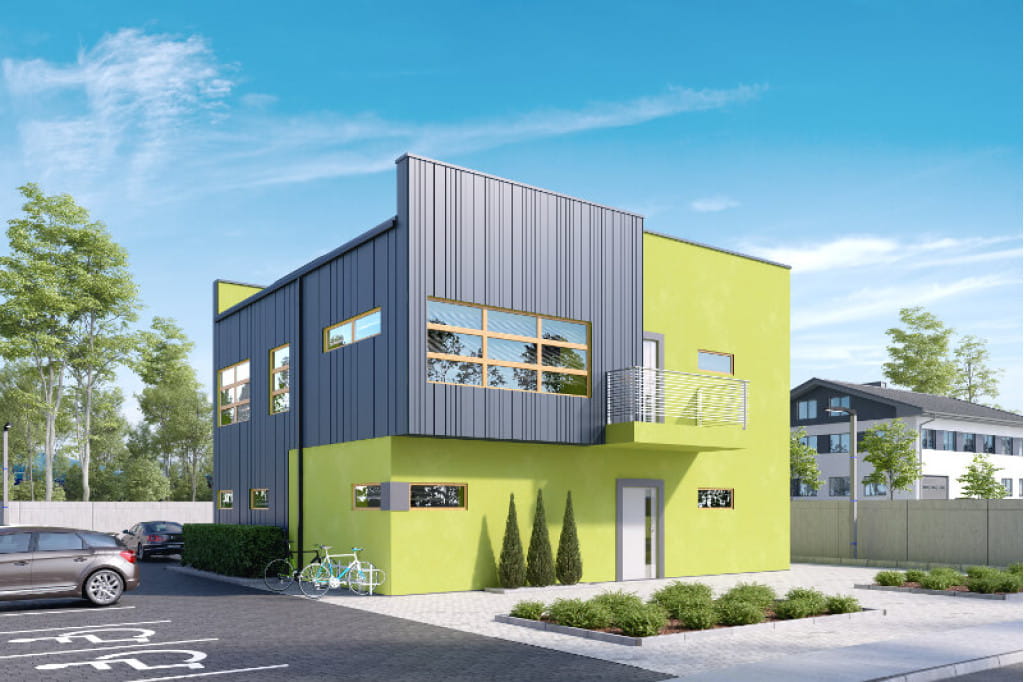

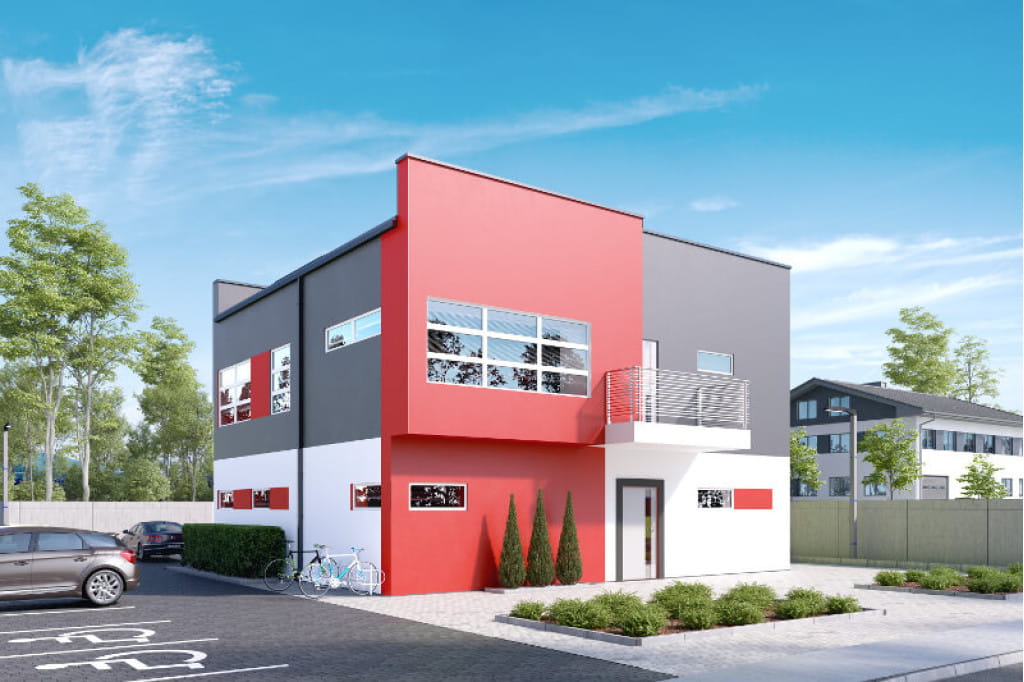

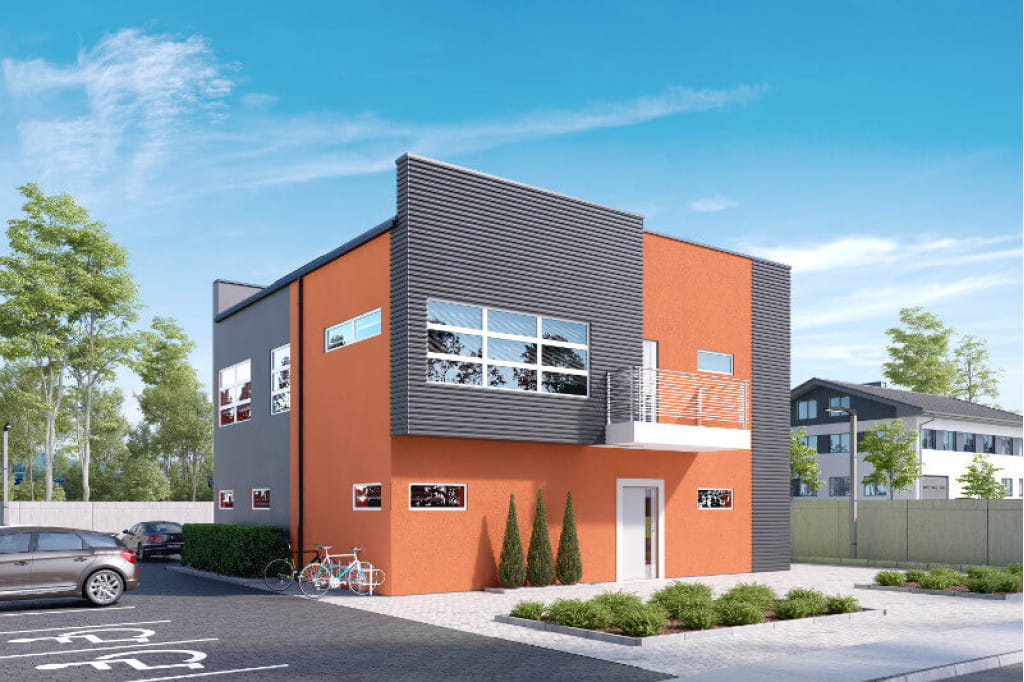

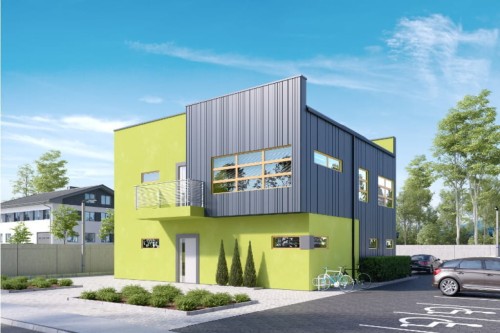

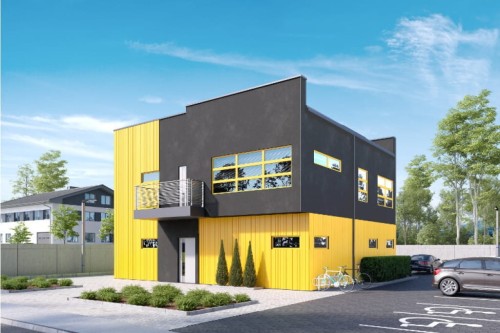

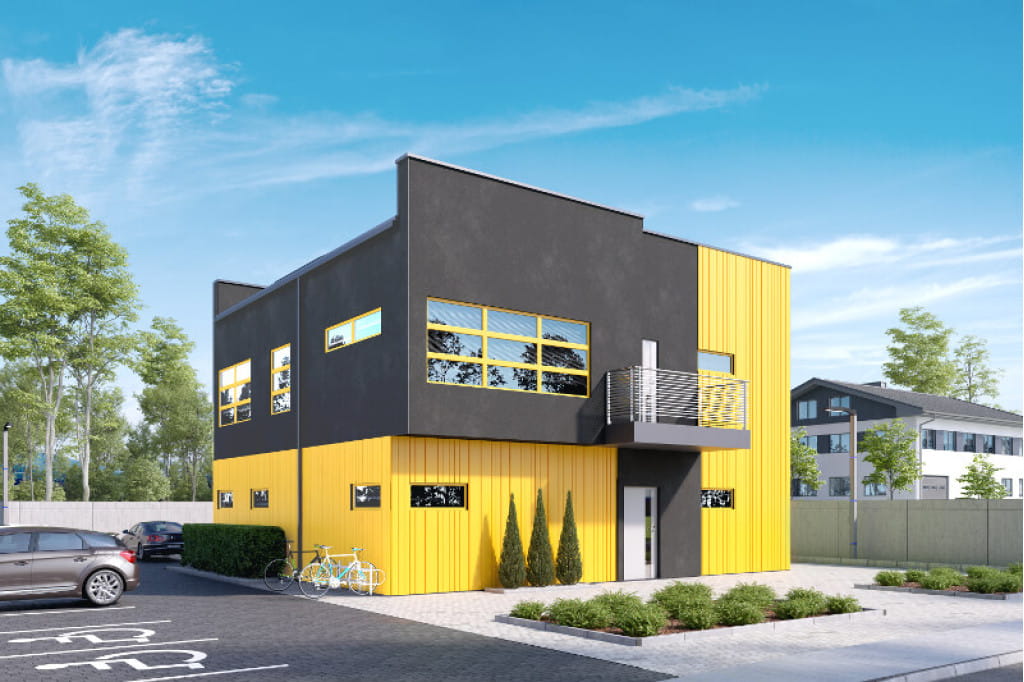

K-69 ma bardzo nowoczesną bryłę na planie zbliżonym do kwadratu. W elewacji frontowej jest mały balkon usytuowany bezpośrednio nad głównym wejściem do budynku. Zastosowaliśmy dużą ilość przeszkleń, które doświetlają pomieszczenia na piętrze. Jedna z elewacji bocznych jest „ślepa” dzięki czemu budynek można łatwo doczepić np: do hali produkcyjnej. Projekt do realizacji wymaga działki o szerokości minimum 20m.

Elewacje

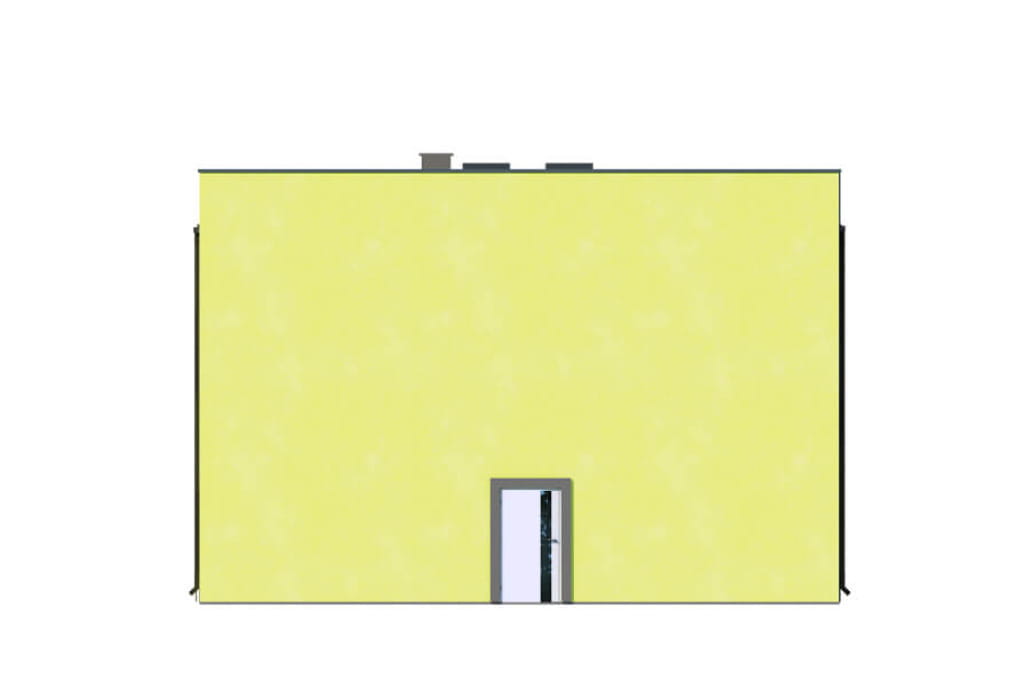

elewacja ogrodowa

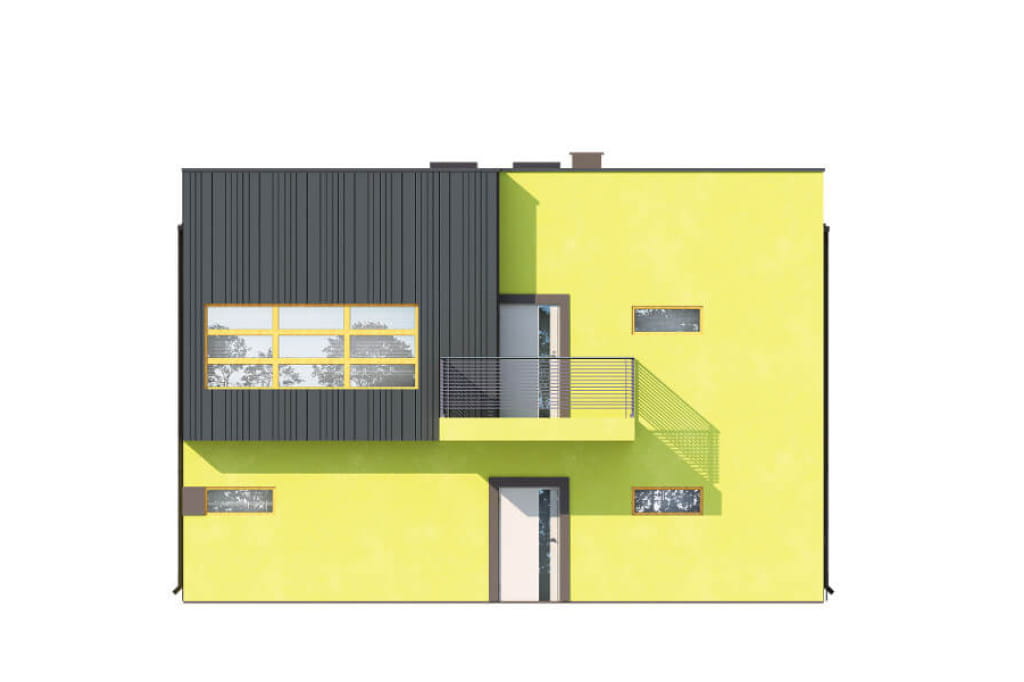

elewacja frontowa

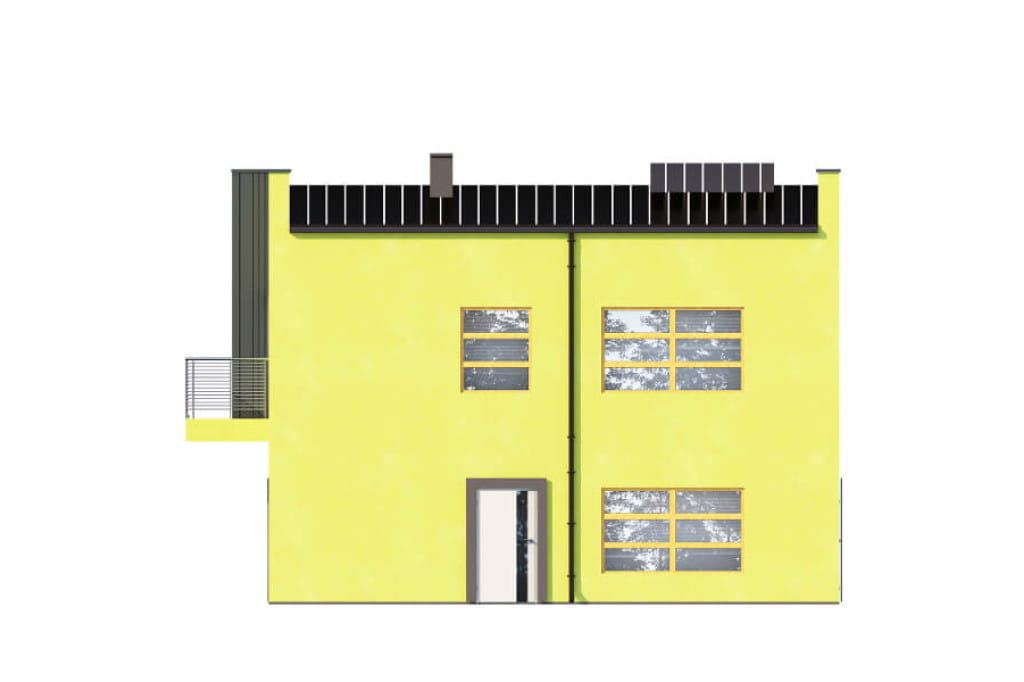

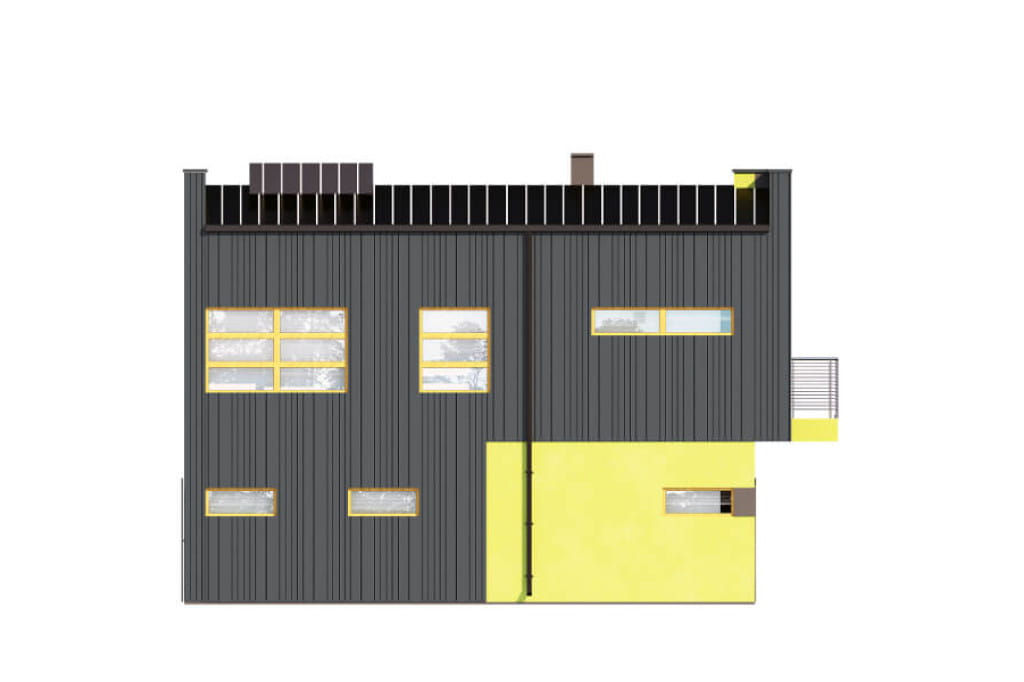

elewacja boczna
elewacja boczna

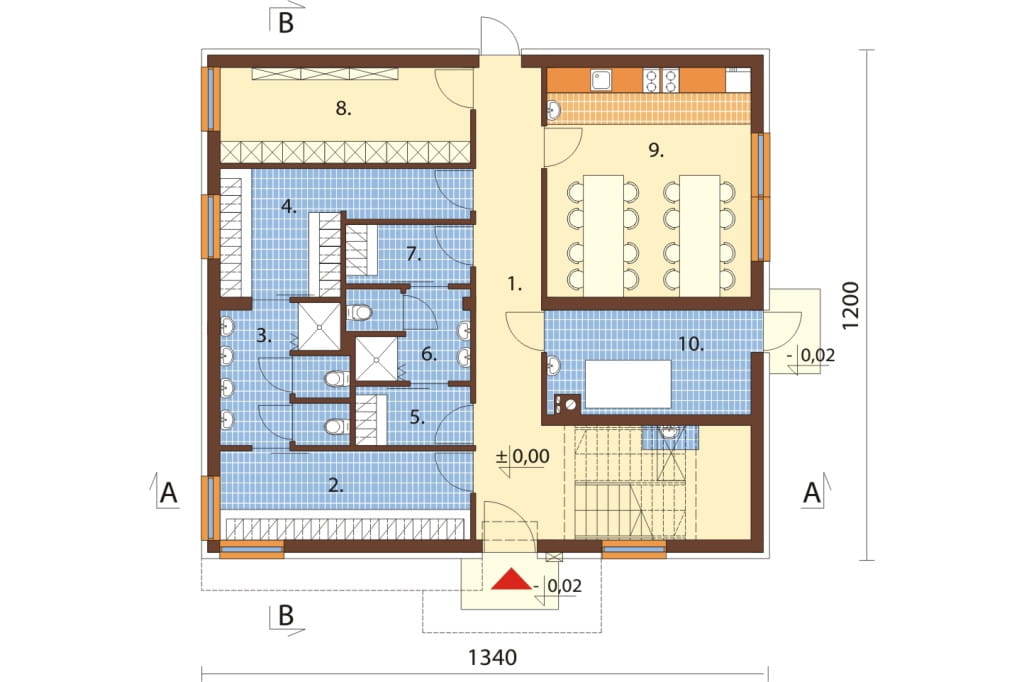

Rzut parteru

Parter: 129,64 m2
1. Hall + komunikacja 30,6  m2
2. Szatnia czysta męska 12,4 m2
3. WC + natrysk 9,6 m2
4. Szatnia brudna męska 12,3 m2
5. Szatnia czysta damska 4,1 m2
6. WC + natrysk 5,9 m2
7. Szatnia brudna damska 3,8 m2
8. Magazyn 13,4 m2
9. Jadalnia 26,00 m2
10. Kotłownia 11,6 m2



Na parterze stworzyliśmy strefę socjalną dla personelu. Pracownicy mają do dyspozycji wspólną jadalnię, oraz oddzielne szatnie dla mężczyzn i kobiet. Program uzupełnia kotłownia z osobnym wejściem z zewnątrz.

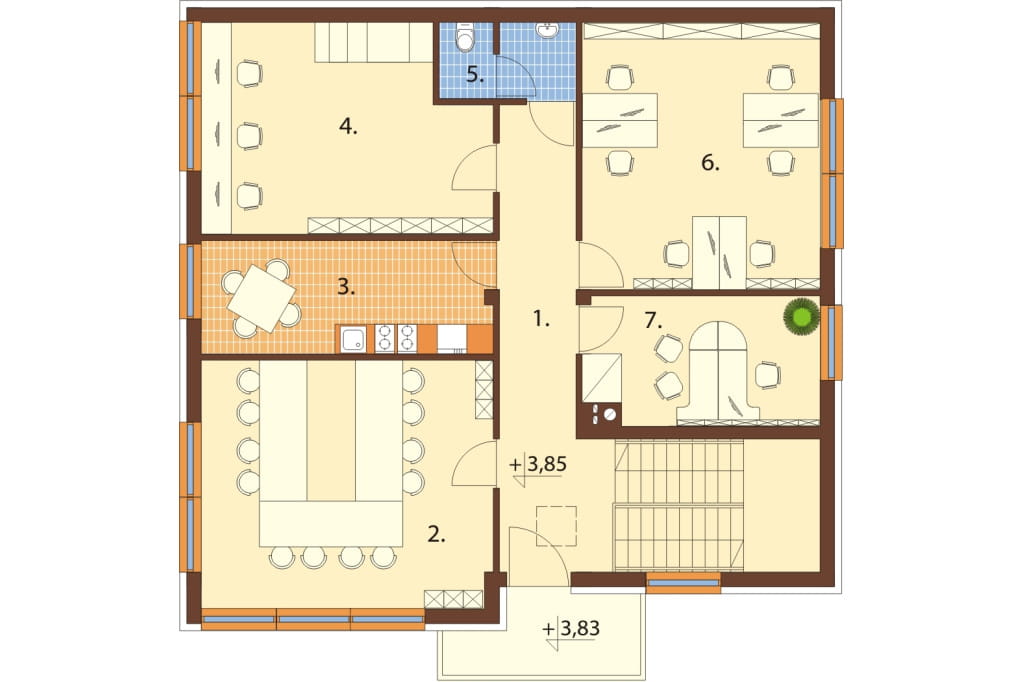

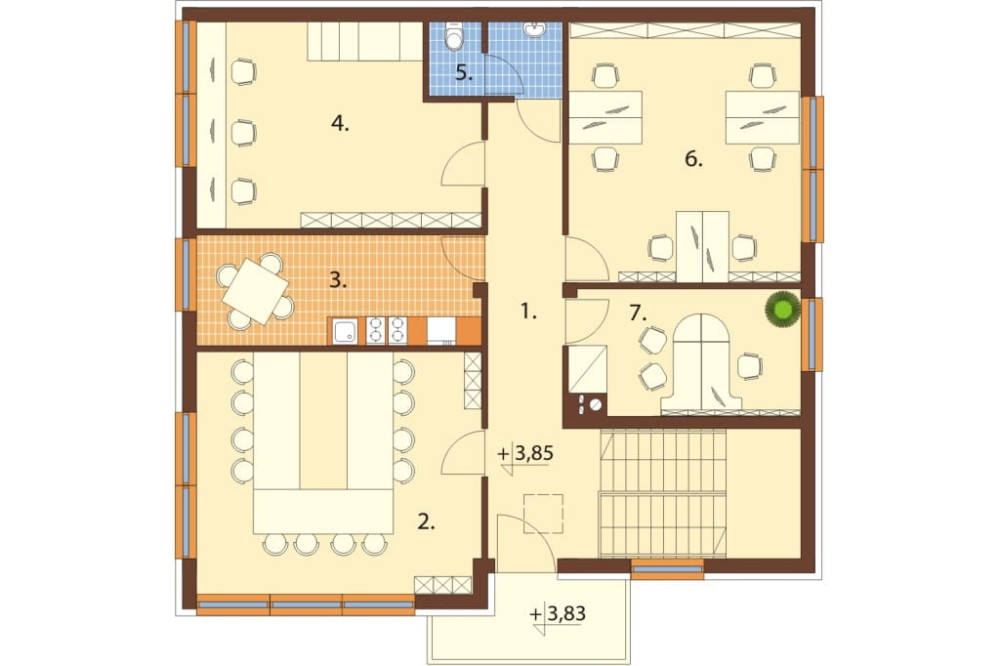

Rzut I piętra

Piętro: 131,68 m2
1. Halll + komunikacja 22,4  m2
2. Sala konferencyjna 29,7 m2
3. Kuchnia 13,5 m2
4. Laboratorium 23,4 m2
5. WC 4,1 m2
6. Biuro 26,1 m2
7. Pokój kierownika 12,5 m2



Na piętrze zaprojektowaliśmy duży pokój konferencyjny, nieco mniejszy pokój biurowy, pomieszczenie laboratorium, pokój kierownika oraz kuchnię i węzeł sanitarny.

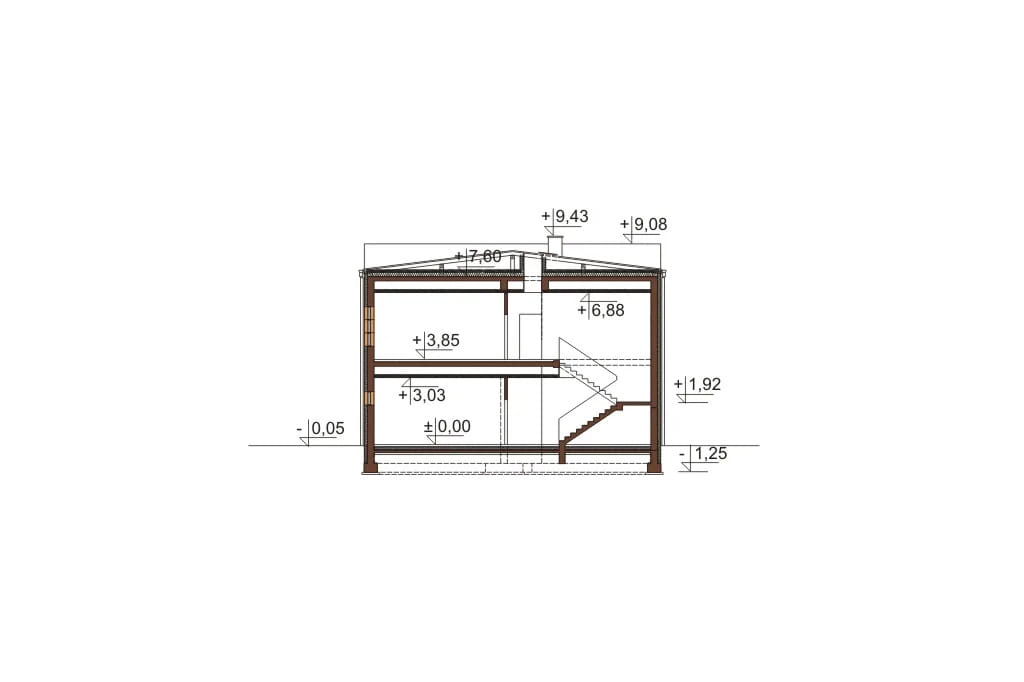

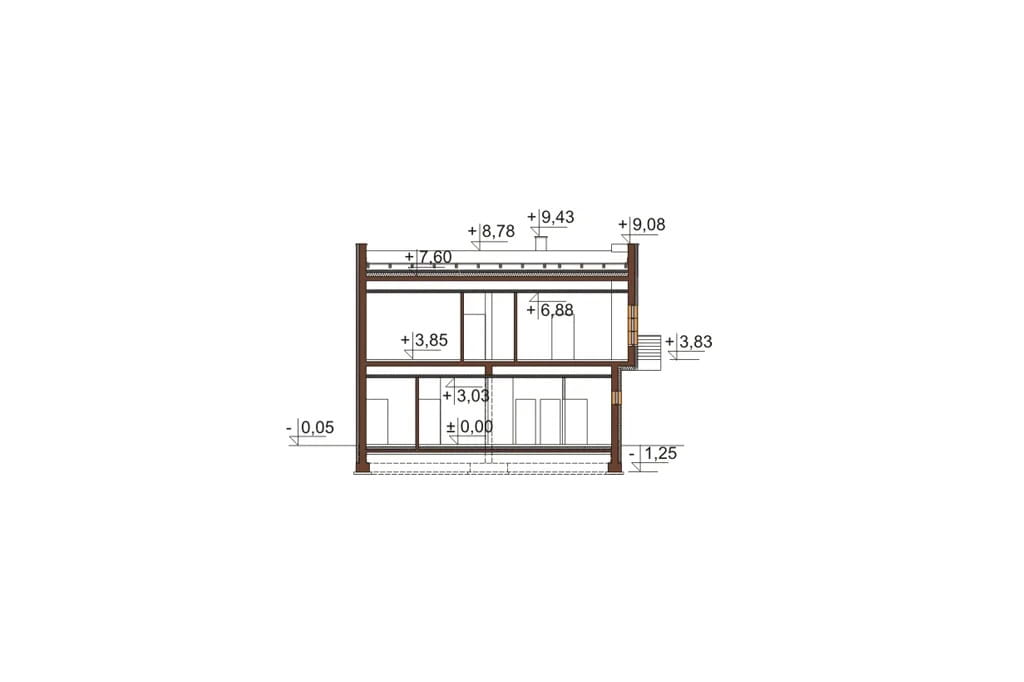

Przekrój

K-69 jest doskonałym projektem dla inwestorów pragnących wybudować budynek socjalno-biurowy dla swoich pracowników. Ma prostą nowoczesną bryłę i można go dostawić do istniejącego już budynku.

POWIĘKSZ PRZEKRÓJ

 Projekt budynku administracyjno - socjalnego K-69, dwukondygnacyjny, niepodpiwniczony. Budynek zaprojektowany z myślą o dołączeniu go do budynku produkcyjnego lub magazynowego jako zaplecze socjalno administracyjne.

Technologia: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna 15 cm, tynk zewnetrzny.
Stropyżelbetowe
Kąt nachylenia dachu:
Ogrzewanie: piec na paliwo stałe
Wentylacja mechaniczna: w całym budynku wentylacja mechaniczna z odzyskiem ciepła, toalety wentylacja wyciągowa
Program użytkowy: szatnia czysta męska, szatnia czysta damska, szatnia brudna damska,kotłownia, zaplecze socjalne dla kobiet,  zaplecze scojalne dla męzczyzn, pomieszczenia biurowe, jadalnia, zaplecze sanitarne, zaplecze magazynowe, sala konferencyjna, magazyn, wc+natrysk, laboratorium, wc, biuro, pokój kierownika

ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72
Powierzchnia zabudowy: 160.80 m²
Powierzchnia użytkowa: 261.30 m²
Kubatura: 1351.20 m³
Szerokość działki: 20.75 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu:
Pokój na parterze: Nie
Wysokość budynku: 9.13 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Budynki magazynowo - produkcyjne
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 2 800PLN

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
