Projekt

Budynek gospodarczy

Kod: ZG-92
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

ZG-92 to projekt budynku gospodarczego, który może pełnić różne funkcje w zależności od potrzeb inwestora. Program funkcjonalny oferuje trzy pomieszczenia gospodarcze, dwa duże oraz jedno mniejsze. Projekt tego typu doskonale sprawdzi się np. w gospodarstwie rolnym, czy przy małym zakładzie produkcyjnym.

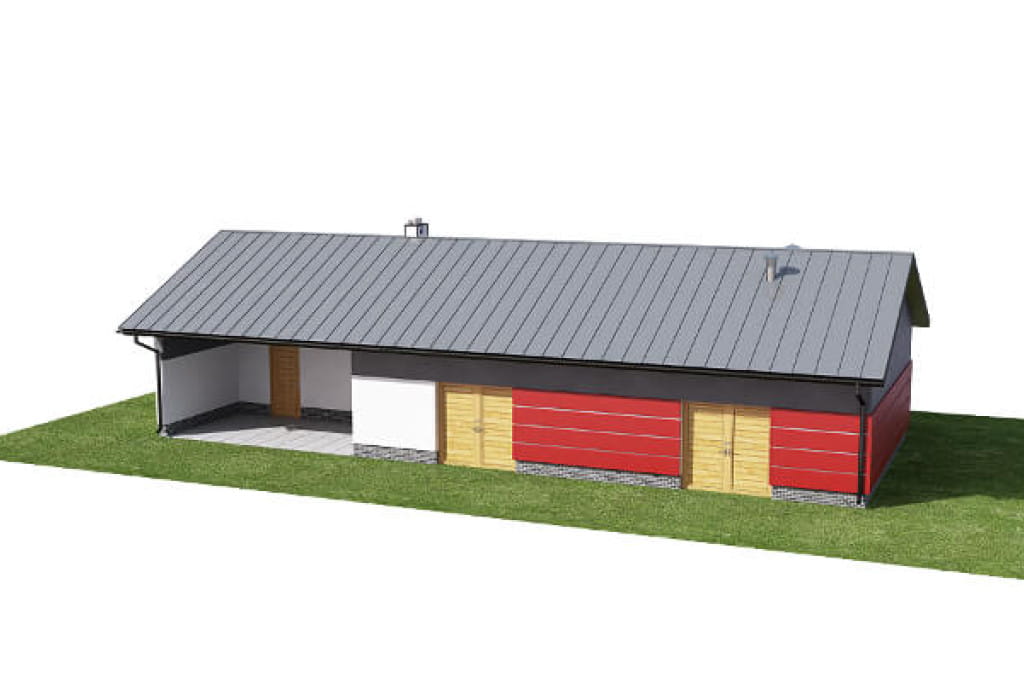

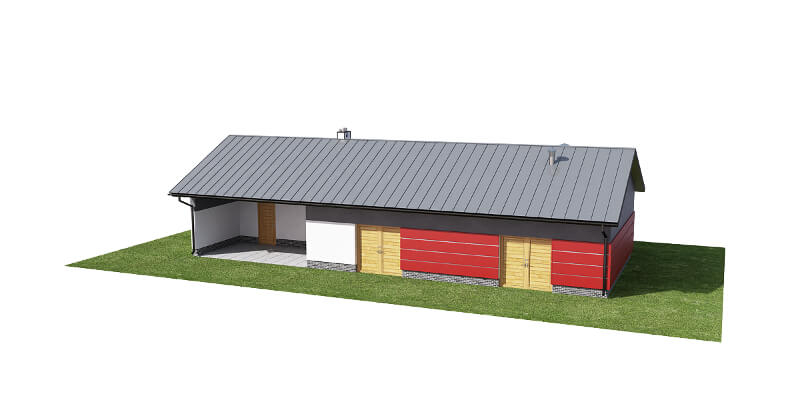

Model

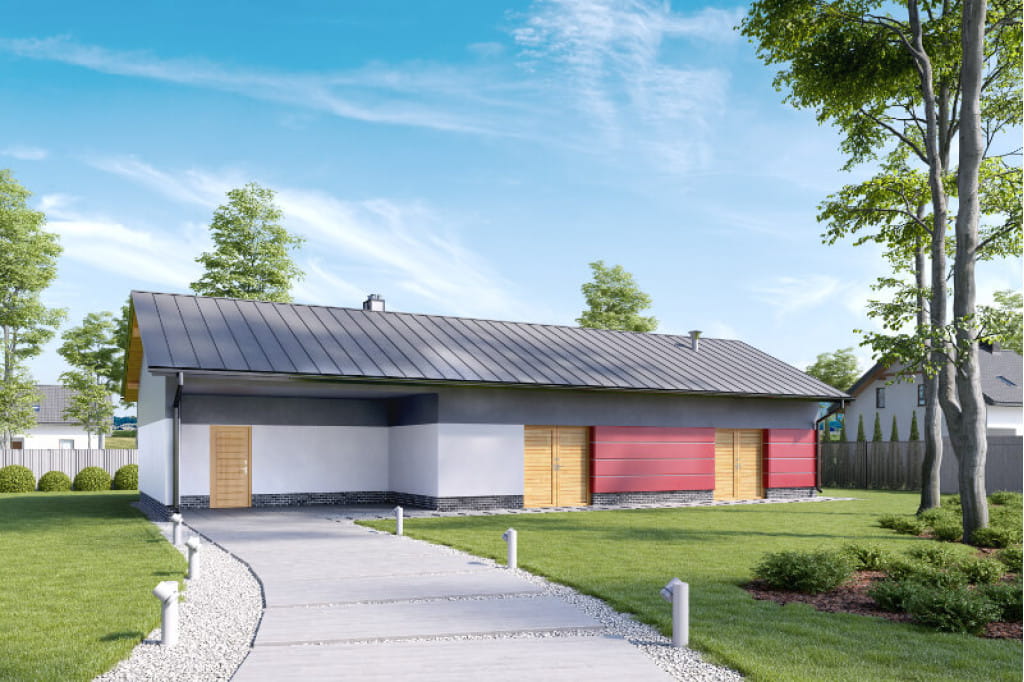

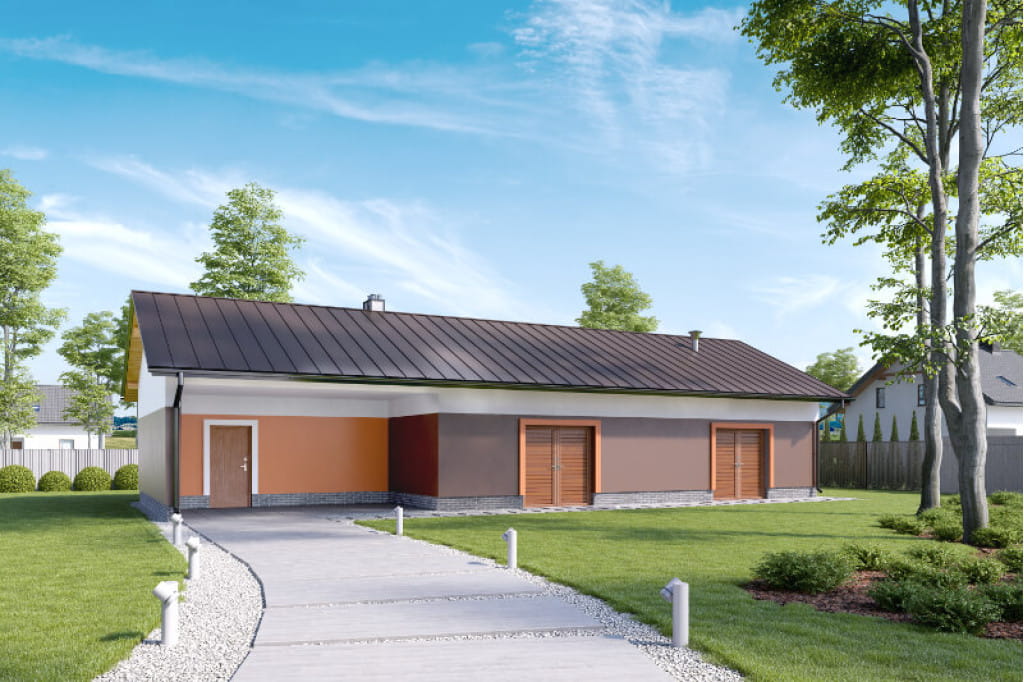

Projekt ZG-92 - model

Do realizacji projektu potrzebować będziemy działkę o szerokości minimum 16,37 m. Bryła kryta jest prostym dwuspadowym dachem o kącie nachylenia równym 25 stopni. Od strony elewacji ogrodowej jest sześć okien, które zapewniają dopływ światła dziennego do budynku. ZG-92 jest niedrogim w realizacji projektem, który można też w łatwy sposób modyfikować.

Elewacje



Projekt ZG-92 - elewacja

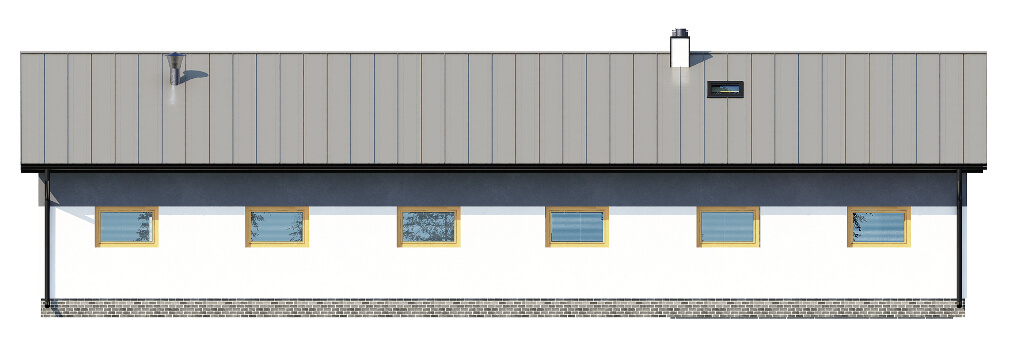

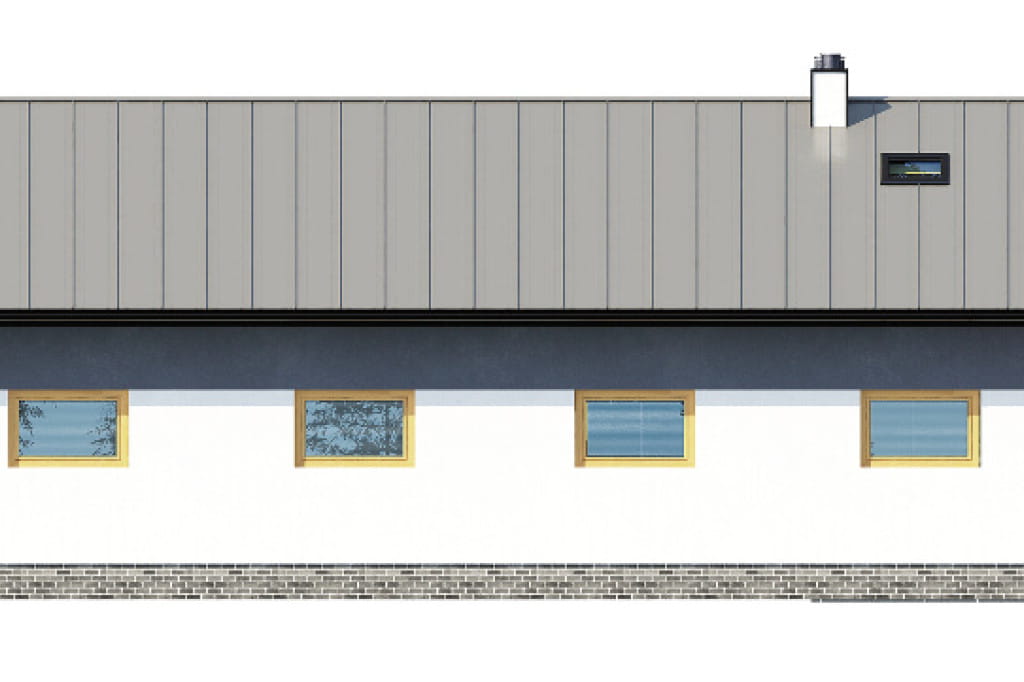

elewacja ogrodowa
Projekt ZG-92 - elewacja

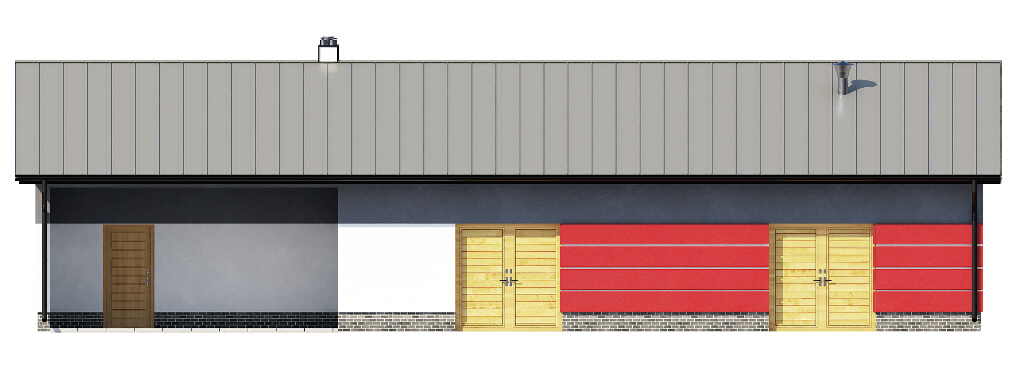

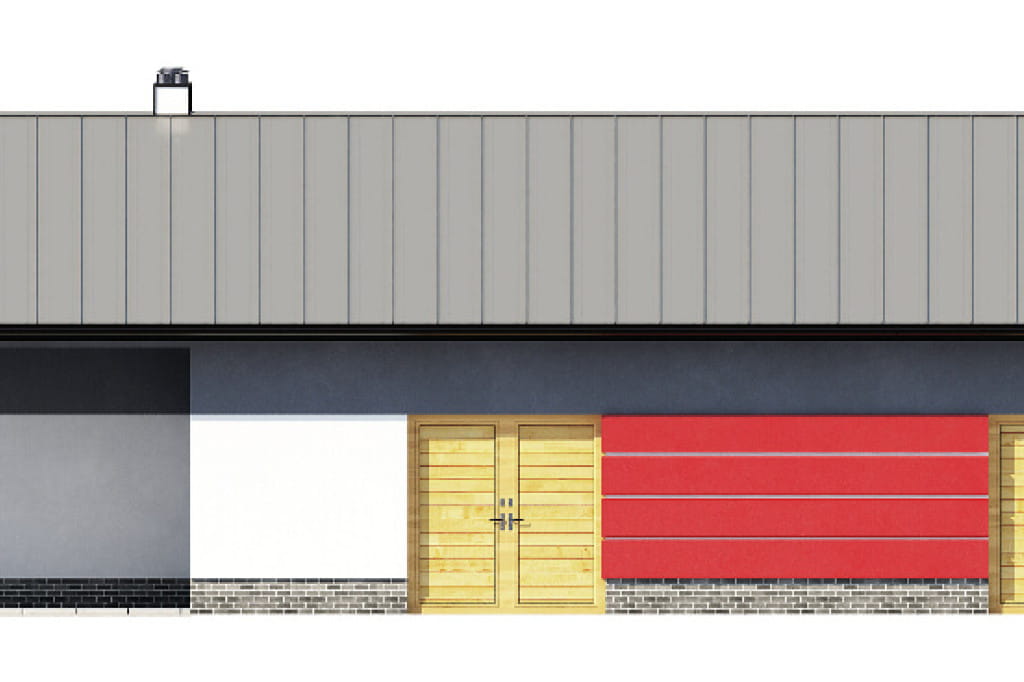

elewacja frontowa
Projekt ZG-92 - elewacja

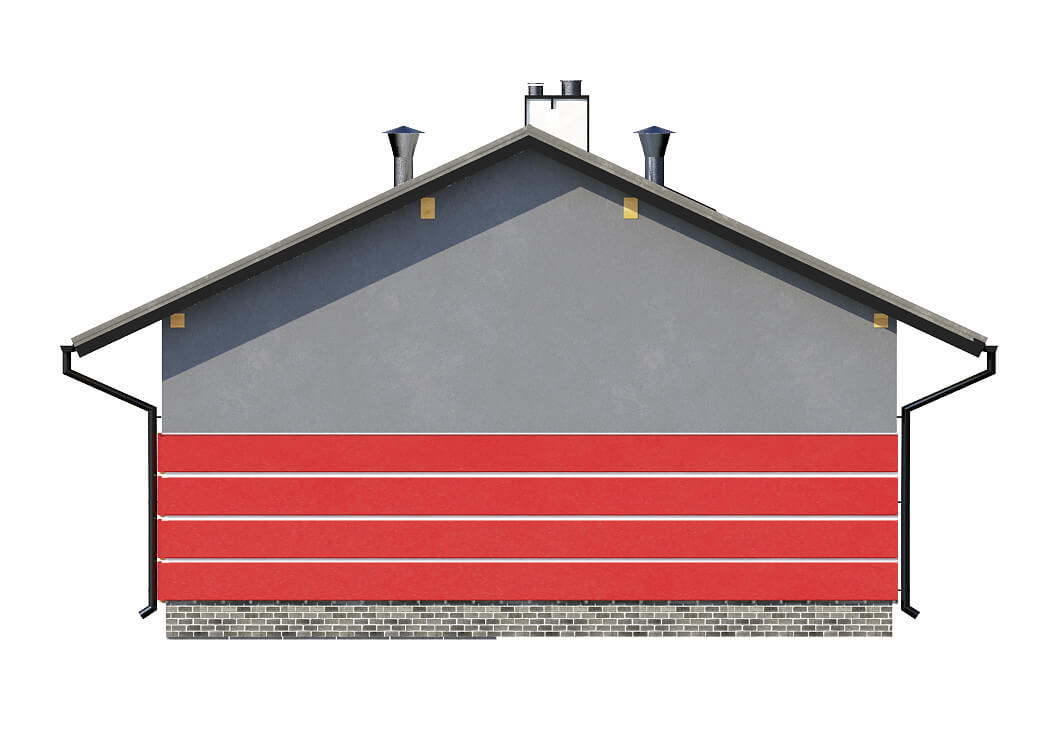

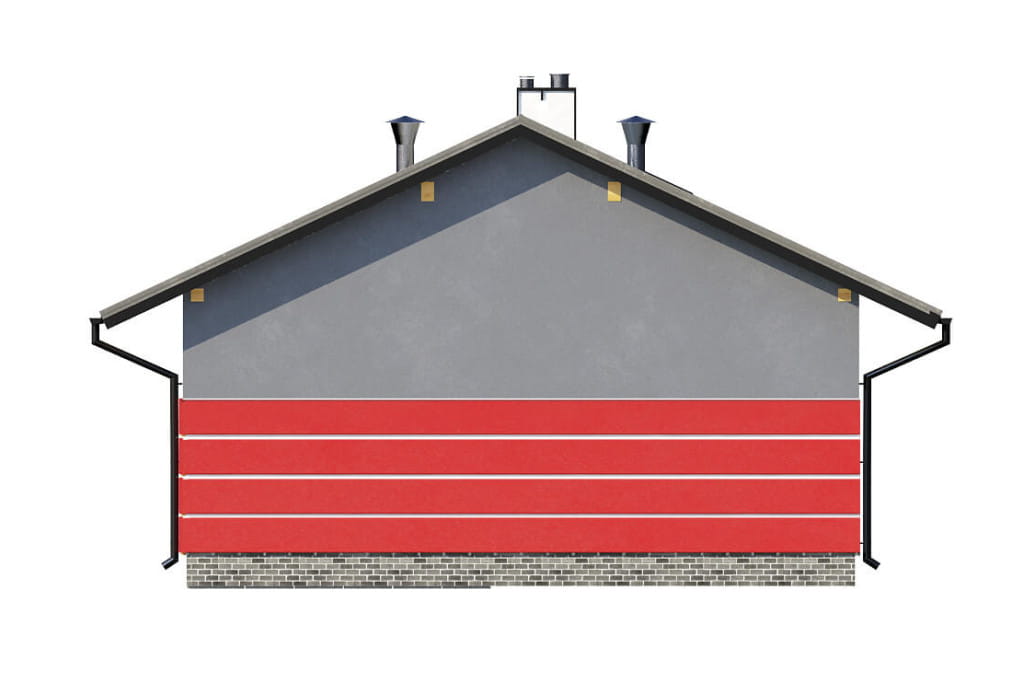

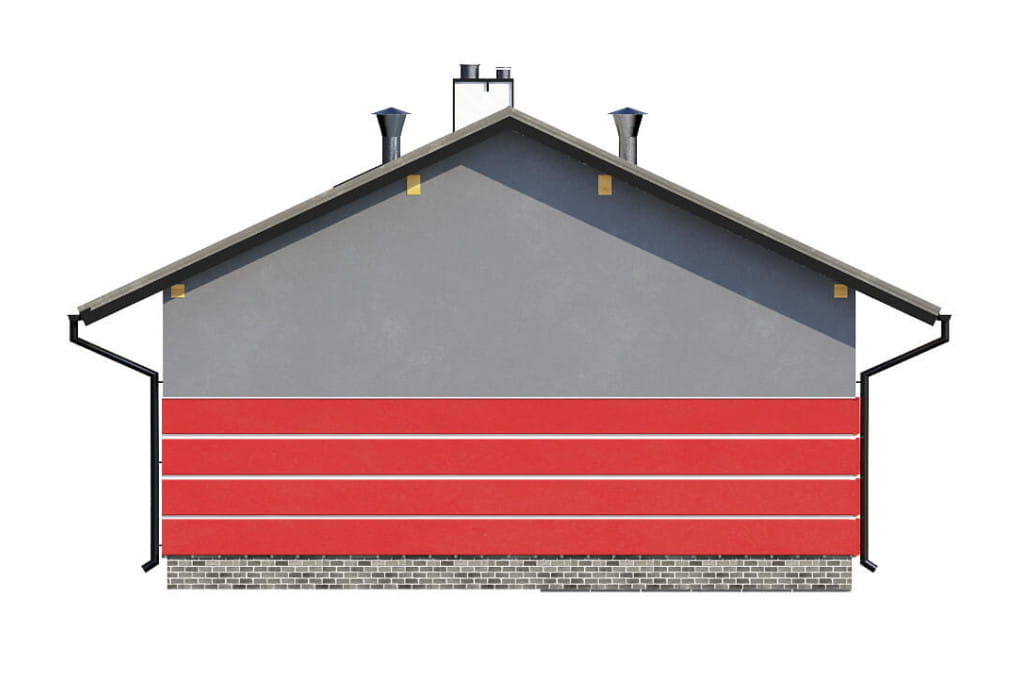

elewacja boczna
Projekt ZG-92 - elewacja

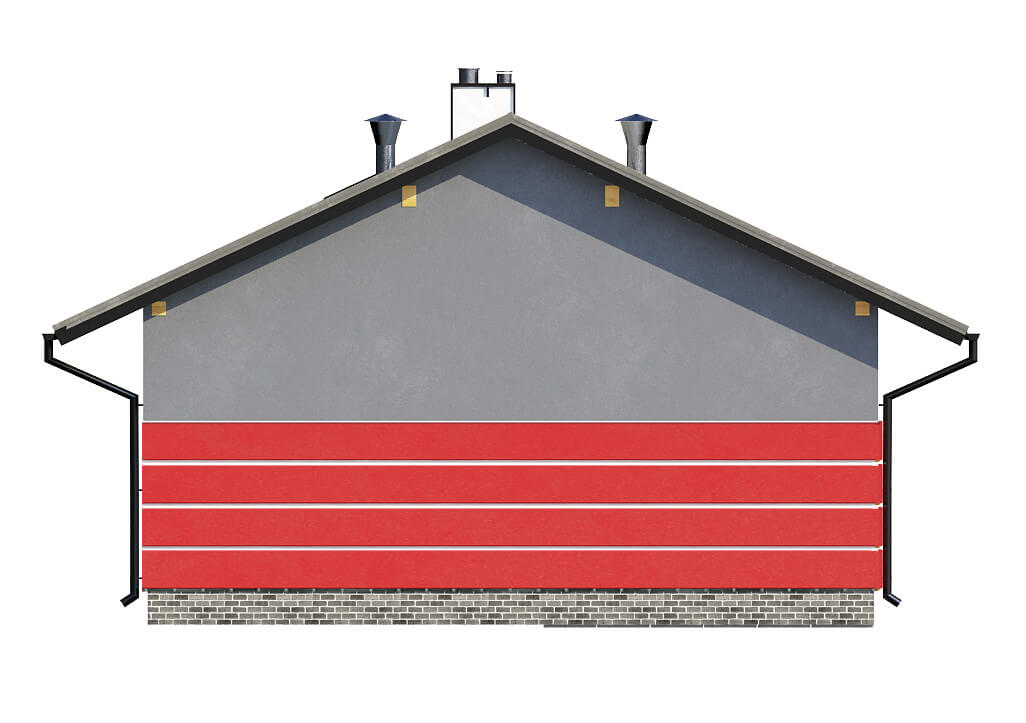

elewacja boczna

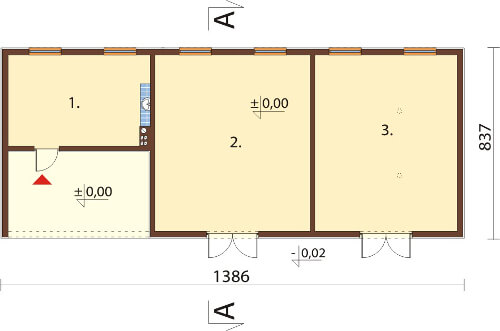

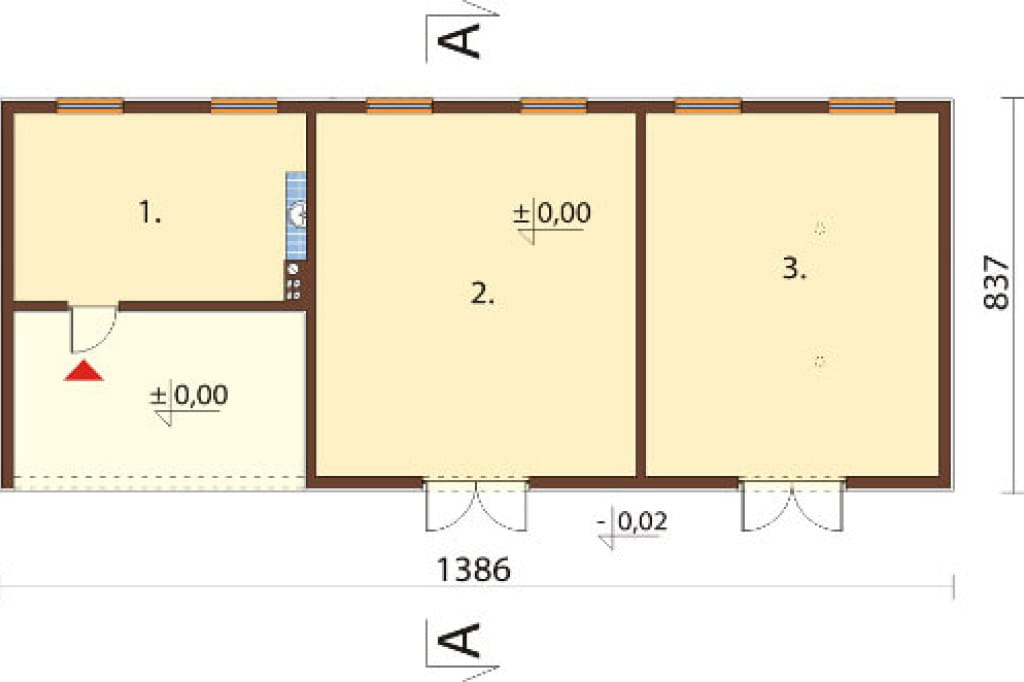

Rzut parteru



Projekt ZG-92 - rzut

PARTER 126,69m2

1.Pomieszczenie gospodarcze: 25.10 m2
2.Pomieszczenie gospodarcze: 53.08 m2
3.Pomieszczenie gospodarcze: 48.51 m2

Program funkcjonalny tego projektu to trzy pomieszczenia gospodarcze. Dwa duże o powierzchni odpowiednio 53,8 m2 oraz 48,51 m2 i jedno mniejsze o powierzchni 25,1 m2. Otwarta na zewnątrz i zadaszona przestrzeń przy pomieszczeniu nr 1 może zostać wykorzysta np. jako mini wiata.

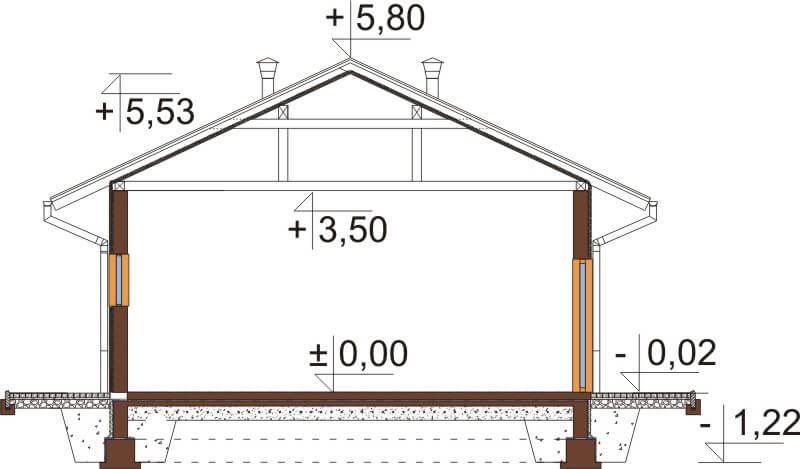

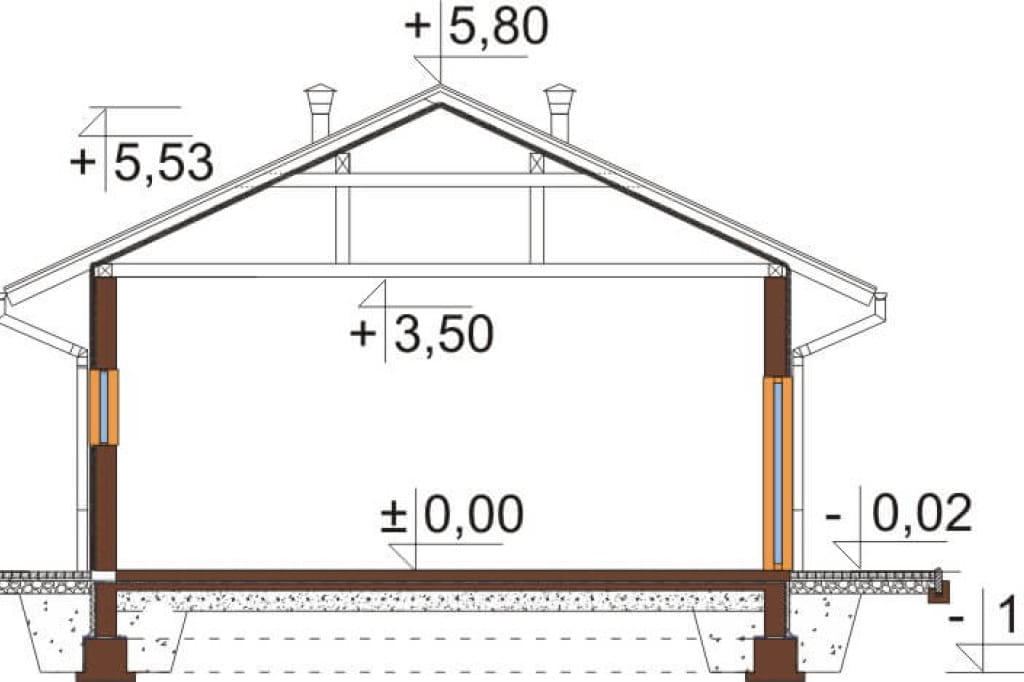

Przekrój



Projekt ZG-92 - przekrój

ZG-92 to projekt ciekawego budynku gospodarczego, który można wykorzystać do różnorodnych celów. Cechuje się dość szeroką elewacją frontową i prostą, łatwą w realizacji bryłą.

Projekt  budynku gospodarczego ZG-92. Budynek parterowy, bez podpiwniczenia.

Technologia tradycyjna.
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny.
Więźba dachowa: prefabrykowana z dźwigarów drewnianych.
Kąt nachylenia dachu: 25°.
Program: 3 pomieszczenia gospodarcze



Powierzchnia zabudowy: 170.50 m²
Powierzchnia użytkowa: 126.69 m²
Kubatura: 86.58 m³
Szerokość działki: 16.37 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 3
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.82 m
ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Typ: gospodarcze, projekt budynku gospodarczego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak, Łukasz Szczepaniak
